Автоматные малоимпульсные патроны калибра 5,45 мм
Советское оружие под малоимпульсный патрон явилось материализованным выражением духа острого соперничества в военной области между Организацией Варшавского Договора и блоком НАТО в эпоху холодной войны. Появление нового комплекса «боеприпас-оружие» у главного противника потребовало срочного и эффективного ответа с нашей стороны. Обладая безупречной надежностью, 7,62-мм автоматы Калашникова АКМ вместе с тем не в полной степени обеспечивали возрастающие требования Вооруженных сил к вероятности попадания в цель из-за повышенного рассеивания при стрельбе очередями, а также большой крутизны траекторий пуль. Это было связано с тем, что большой импульс отдачи 7,62-мм автоматного патрона обр.1943 года (0,78 кгс/с) не позволял даже модернизированному автомату Калашникова добиться высокой кучности боя автоматическим огнем, особенно при стрельбе из неустойчивых положений. Длительное время отечественные специалисты вели работы по интенсивному поиску путей повышения боевой эффективности штатного автомата Калашникова. Исследования показали, что кучность стрельбы из автомата определяется не только баллистическим импульсом патрона и энергией отдачи оружия, но и конструктивными характеристиками самого образца (массой, моментом инерции, расположением центров масс оружия и подвижных частей автоматики), а также динамическими характеристиками (темпом стрельбы и ударами подвижных частей).В Советском Союзе целесообразность перехода ручного автоматического оружия на меньший, чем существующий 7,62 мм, калибр была научно обоснована В. Г. Федоровым уже в 1939 году, когда он писал, что дальность прямого выстрела «промежуточного» патрона должна быть не меньше, чем у штатного винтовочного патрона. Для снижения массо-габаритных характеристик патронов он предлагал уменьшить их калибр до 6–6,25 мм. Еще в 1945 году В. Г. Федоров в своей работе «Исследование дальнейших путей повышения эффективности стрельбы из стрелкового оружия» доказывал, что наиболее перспективным развитие автоматического стрелкового оружия станет только в том случае, если будет развиваться в сторону уменьшения калибра патронов. Однако официальная линия, проводившаяся в то время руководством Наркомата вооружения СССР и Главным артиллерийским управлением Наркомата обороны СССР, направленная на отработку комплекса стрелкового оружия, рассчитанного на использование 7,62-мм «промежуточного» патрона, не учитывала выводы Федорова. Наряду с субъективными факторами это было обусловлено и объективными причинами — в Советском Союзе в середине 1940-х годов на предприятиях оружейной промышленности отсутствовала техническая и технологическая база для изготовления как боевых патронов малого калибра, так и самого оружия.
И все-таки сама идея создания более эффективного комплекса «боеприпас — оружие» не была убрана под сукно. К началу 1960-х годов отечественные оружейники накопили определенный опыт по созданию перспективных систем автоматического оружия пехоты, состоявших из автоматической винтовки и единого пулемета. Они разрабатывались под опытный мощный 7,62-мм единый автоматно-пулеметный патрон конструкции С. И. Ветошкина. В этом направлении советские конструкторы двигались параллельно нашим противникам, чей горький негативный опыт учитывался при проведении последующих работ над перспективными системами стрелкового оружия в СССР.
Вооруженные силы США, лишь недавно перевооружившиеся 7,62-мм автоматическими винтовками М-14, разработанными под мощный винтовочно-пулеметный патрон 7,62 х51 НАТО, к этому времени уже пожинали печальные плоды столь поспешного решения. А это, в свою очередь, заставило американское военное командование уже в 1957 году принять принципиальное решение о начале разработки автоматического оружия под малоимпульсный патрон, что стало, таким образом, переломным моментом во всей последующей истории современного стрелкового оружия. К аналогичному заключению о малой эффективности новых боеприпасов нормального винтовочного калибра пришли после проведения больших НИОКР советские конструкторы. Высокий уровень технического решения новых отечественных патронов и достигнутое при этом определенное снижение импульса отдачи все-таки не позволили решить основную задачу, поставленную перед новым комплексом «боеприпас — оружие»: добиться увеличения дальности эффективной стрельбы в полтора раза по отношению к штатному комплексу стрелкового оружия, рассчитанному под 7,62-мм автоматный патрон обр. 1943 года.
Наряду с этим в Советском Союзе проводились и исследования в области закономерности рассеивания пуль в зависимости от импульсов отдачи, конструкции дульных компенсаторов и пр. Шла проработка новых боеприпасов калибра 4,5 мм и 6,5 мм, изучались разнообразные варианты конструкций неклассических пуль и оружия под них.
Так, в 1960–1962 годах инженеры и конструкторы НИИ-61 В. П. Грязев, А. Г. Шипунов, Д. И. Ширяев, И. Касьянов, О. П. Кравченко и В. А. Петров создали малоимпульсные патроны с подкалиберными оперенными (стреловидными) пулями с отделяющимися в полете ведущими элементами (пластмассовыми поддонами). Д. И. Ширяев разработал под этот патрон опытный образец автомата АО-27, относительно легкого и устойчивого при стрельбе автоматическим огнем. Большая настильность траектории стреловидной пули в определенной степени компенсировала низкую кучность боя. Однако результаты кучности, показанные при стрельбе из АО-27, оказались гораздо ниже запланированных, поэтому все работы над аналогичным оружием были прекращены. Но это не означало полного отказа от идеи, поскольку она была способна повысить эффективность огня индивидуального автоматического оружия, и уже через несколько лет появляется новый видоизмененный винтовочный патрон со стреловидной пулей, сконструированный инженером того же НИИ-61 В. Н. Дворяниновым под перестволенные станковый пулемет Горюнова СГМ и снайперскую винтовку Драгунова СВД. Подобные исследования также широко проводились и в США, однако негативные результаты, показанные этими боеприпасами во время испытаний, заставили американцев свернуть все работы в этом направлении.
Одновременно с неудачей, которой закончились работы по созданию нового отечественного комплекса «боеприпас-оружие», до руководства Министерства обороны СССР доходит информация о новых высокоэффективных винтовках AR 15 (XM 16), разработанных под малоимпульсный патрон 5,56 х45 М 193, принятых на опытную эксплуатацию в американской армии. Вскоре в руках советских военных специалистов оказались и боевые трофеи из Южного Вьетнама — само оружие и боеприпасы. И эти факты заставили военных всерьез задуматься о том, что противник опережает нас в этой области военно-технических изысканий, поскольку американцы в 1961 году уже проводили заключительную стадию войсковых испытаний нового оружия, рассчитанного под патрон с уменьшенным импульсом отдачи. В то время как в Советском Союзе только совсем недавно был принят на вооружение 7,62-мм автомат АКМ, уже уступавший перспективной винтовке AR 15 по некоторым параметрам.
Эволюция стрелкового оружия подвела к выводу о том, что при сохранении классической схемы, использующей в качестве источника энергии для метания пуль пороховой заряд, уменьшение калибра позволит увеличить начальную скорость пуль. Тем самым удастся добиться настильности траектории полета пуль, уменьшить массу самого оружия и увеличить носимый стрелком боекомплект (без увеличения общей весовой нагрузки). Использование новых конструкций пуль и патронов, новых материалов сердечников пуль позволяло обеспечить требуемые поражающие свойства пуль уменьшенных калибров. В то же время теоретические расчеты показали, что характеристики 5,6-мм патрона неодинаковы для различных условий боя. В ближнем бою, как правило, наступательном, при стрельбе из малоустойчивых положений на малые дальности пули этого калибра имеют максимальное пробивное действие, поэтому для повышения эффективности поражения целей основное значение приобретало уменьшение рассеивания, чего можно было добиться как уменьшением мощности патрона, так и уменьшением импульса отдачи, но одновременно это влияло и на уменьшение начальной скорости пули. В оборонительном бою стрельба велась на значительно большие дальности и в основном из устойчивых положений, поэтому рассеивание здесь намного меньше, и решающим фактором становилась настильность траектории и пробивное действие, чего можно было достичь только повышением мощности патрона. Противоречие между повышением начальной скорости пули и ее массы и снижением этих характеристик для разных условий боя заставило советских оружейников искать оптимальный вариант.
Поэтому в 1961 году в Советском Союзе специалисты НИИ-61 начали комплексные исследования по снижению импульса отдачи оружия и разработке нового 5,6-мм патрона с высокой начальной скоростью на базе переобжатой гильзы 7,62-мм автоматного патрона обр. 1943 года.
Первая стадия научно-исследовательских работ, к которым в Советском Союзе приступили в 1963 году, по созданию нового комплекса «боеприпас — оружие» проводилась на перестволенных автоматах АКМ калибра 5,6 мм. В результате исследований выяснилось, что новый 5,6-мм патрон имел на 35 процентов меньший импульс отдачи, чем 7,62-мм патрон обр. 1943 года, а это позволяло в 1,8 раза снизить энергию отдачи оружия. Научно-исследовательский артиллерийский испытательный полигон Министерства обороны СССР во Всеволожском районе Ленинградской области, анализируя возможности использования новых, наиболее оптимальных конструктивных схем стрелкового оружия, в своем заключении указывал, что «наиболее эффективным средством улучшения кучности боя автомата при стрельбе из малоустойчивых положений является уменьшение импульса отдачи при выстреле».
Немаловажным фактором, способствовавшим подобному выводу наших военных специалистов стал тот факт, что винтовка AR 15 превосходила автомат АКМ не только по одному из основных параметров — кучности боя, но и по вероятности попаданий. Таким образом, наиболее реальным путем повышения боевой эффективности индивидуального автоматического оружия могло стать принятие на вооружение нового промежуточного патрона с уменьшенным импульсом отдачи и разработка под него автомата следующего поколения.
В результате длительных работ группой специалистов — боеприпасников ЦНИИТОЧМАШа (г. Климовск Московоской области) под руководством В. М. Сабельникова в составе Л. И. Булавской, Б. В. Семина, М. Е. Федорова, П. Ф. Сазонова, В. И. Волкова, В. А. Николаева, Е. Е. Зимина, П. С. Королева и др. был создан совершенно новый отечественный 5,6-мм малоимпульсный патрон с пулей со стальным сердечником и с длиной гильзы 39 мм, получивший первоначально наименование «13 МЖВ». Впоследствии, когда было принято обозначение калибра, соответствующее реальному диаметру канала ствола по полям нарезов — 5,45 мм, патрон получил индекс ГРАУ — 7 Н6.

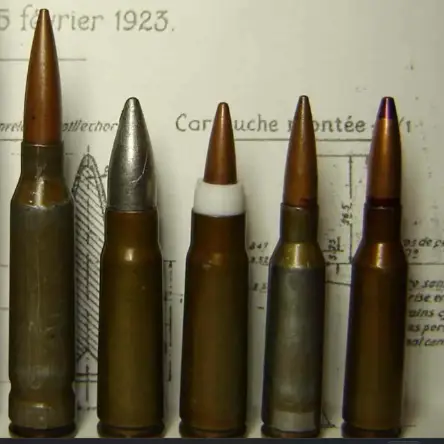

Конструкторам удалось достичь при меньшей массе пули (3,42 г вместо 7,9 г у АКМ и 3,56 г у AR 15) снижения предельно допустимого уровня импульса отдачи автоматных патронов (0,49 кгс/с против 0,78 и 0,58 кгс/с соответственно) и одновременно с этим повысить дальность прямого выстрела, т. е. дальность, на которой высота траектории равна высоте цели (440 м вместо 350 и 426 м соответственно), что, кстати, превышало аналогичную характеристику 7,62-мм винтовочного патрона обр. 1908 года. Особенность его пули заключалась в том, что стальной сердечник 5,45-мм патрона 7 Н6 имел свинцовую рубашку, а оболочка пули была стальная, плакированная томпаком. Подобное устройство пуль обеспечивало ее лучшую прочность и большее пробивное действие, чем у патронов 5,56 х45 М.193. Отличная аэродинамическая форма пули нового советского 5,45-мм патрона способствовала его высоким баллистическим показателям (начальная скорость 900 м/с). Кроме того, ее конструкция была аналогична взятой за образец 7,62-мм пули от единого автоматно-пулеметного патрона. Она также имела пустоту в головной части, что наряду с оптимально подобранным шагом нарезов для этого боеприпаса обеспечивало малокалиберной пуле одинаковое с пулей 7,62-мм патрона обр. 1943 года убойное действие на всей дальности прямого выстрела. Только к концу 1960-х годов были наконец-то реализованы рекомендации В. Г. Федорова, который за 30 лет до этого отстаивал свою точку зрения на развитие промежуточных патронов малых калибров.
Совершенствование самого массового вида стрелкового оружия Советской армии — автоматов Калашникова во многом определялось успешной разработкой новых 5,45-мм автоматных патронов. Для стрельбы из автомата АК 74 использовались 5,45-мм малоимпульсные патроны обр. 1974 года со стальными гильзами:
— с обыкновенной пулей со стальным сердечником (ПС),
— с трассирующей пулей (Т),
— с пулей уменьшенной скорости (УС).
Для имитации стрельбы использовались холостые патроны (первоначально — без пули, а впоследствии — с пластмассовой пулей), автоматическая стрельба которыми велась с применением специальной втулки, навинчиваемой на дульную часть ствола, вместо дульного тормоза-компенсатора.
При начальной скорости 900 м/с автомата АК 74 пуля получала скорость вращения 4500 оборотов в секунду, а РПК 74 при начальной скорости 960 м/с — 4530 оборотов в секунду). Этим обеспечивалась высокая устойчивость пули на полете, практически равнозначная устойчивости пули патрона 5,56 НАТО (принятого на снабжение армий Североатлантического блока только в 1980 году). Для повышения поражающего действия по живой силе компоновка пули была подобрана так, что пуля в полете находилась «на грани устойчивости» и теряла устойчивость при попадании в более плотную среду.
Новый 5,45-мм патрон 7 Н6 с настильной траекторией позволил увеличить дальность прямого выстрела по ростовой фигуре с 525 (у АКМ) до 625 м (у АК 74). Прицельная дальность стрельбы из 5,45-мм автоматов (пулеметов) составляла 1000 м. Дальность эффективной стрельбы по наземным целям из автомата (по сравнению с АКМ) возросла до 500 м, из пулемета — до 600 м; по самолетам, вертолетам и парашютистам — из автомата и пулемета — до 500 м.
Сосредоточенный огонь по наземным групповым целям может вестись из автоматов и ручных пулеметов на дальности до 1000 м. Дальность прямого выстрела у автомата АК 74 составляла: по грудной фигуре — 440 м, по бегущей фигуре — 625 м; у ручного пулемета РПК 74–460 и 640 м (соответственно).
Однако в автомате АК 74 по сравнению с АКМ из-за уменьшения калибра сократилась и дальность убойного действия пули с 1500 до 1350 м, т. е. соотношение между дальностью убойного действия и дальностью эффективной стрельбы снизилась с 3,75 до 2,7 раз. Рассеивание при стрельбе из АК 74 короткими очередями из устойчивых положений (лежа с упора или стоя из окопа) на дальность до 800 м стало составлять: срединное отклонение рассеивания по высоте суммарное — 0,48 м, боковое суммарное — 0,64 м. Уменьшение массы патрона позволило солдату увеличить носимый боекомплект со 100 патронов калибра 7,62 мм до 165 патронов калибра 5,45 мм без увеличения массы оружия. Повышение начальной скорости пули, настильности траектории, уменьшение импульса отдачи позволили поднять боевую эффективность 5,45-мм автомата АК 74 в 1,2–1,6 раза по сравнению с 7,62-мм автоматом АКМ. Пуля со стальным сердечником патрона 7 Н6 при стрельбе из автомата АК 74/ручного пулемета РПК74 обеспечивала пробитие 5-мм стального листа (при 80–90 процентов сквозных пробитий) на дальности 350 м, стальных шлемов (касок) — на дальности 800 м, штатного отечественного армейского бронежилета Ж86–5 — на 550 м.
Однако работы по совершенствованию комплекса «боеприпас — оружие» в Советском Союзе на этом не окончились. Новые тенденции в военном деле, а также боевая эксплуатация Советской армией в Афганистане 5,45-мм автоматов Калашникова АК 74 привели к необходимости подвергнуть серьезной модернизации как само оружие, так и 5,45-мм патрон. Широкое использование в 1980-х годах в армиях многих стран средств индивидуальной бронезащиты (в частности, бронежилетов) показало, что их поражение при стрельбе из автоматов не гарантированно. Дальнейшее развитие индивидуальных средств защиты, использование бронежилетов с пластинами из прочных титановых сплавов резко сократило эффективность пули 7 Н6 с термоупрочненным сердечником по причине несовершенства формы сердечника, который не способен пробить пластину из титанового сплава даже на ближних дистанциях. Поэтому советским конструкторам-оружейникам пришлось искать новые пути увеличения пробивного действия пуль малоимпульсных автоматных патронов. Уже в 1986 году пробивное действие 5,45-мм патронов было существенно увеличено за счет использования в конструкции пули термоупрочненного сердечника повышенной твердости 7 Н6 М: дальность пробития защищенных целей, в частности стальных шлемов (касок) выросла с 800 до 960 м, бронежилетов с титановыми пластинами с 20 до 200 м. С начала 1990-х годов, практически одновременно с принятием на вооружение 5,45-мм модернизированного автомата АК 74 М (в 1991 году), на вооружение поступают и патроны с новыми пулями повышенной пробиваемости, дополняющие вместе с вновь разработанным автоматом систему вооружения пехотинца. Так, в 1992 году сердечник еще раз усовершенствовали, сделав его более заостренным и тяжелым. При той же начальной скорости пуля повышенного пробивного действия (ПП) с термоупрочненным сердечником (индекс 7 Н10) обеспечивала теперь пробитие штатного отечественного армейского бронежилета Ж85-Т (при 40 процентах сквозных пробитий) на дальности 200 м, а тяжелого бронежилета Ж95-К — на дальности 50 м, в то время как пуля со стальным сердечником 5,45-мм патрона 7 Н6 М пробивала бронежилет Ж85-Т только на дальности 90 м, а пробитие бронежилета Ж95-К не обеспечивалось на всех дальностях стрельбы. В итоге 5,45-мм патрон 7 Н10 с пулей ПП по пробивному действию вплотную приблизился к 7,62-мм винтовочному патрону обр. 1908 года, а их эффективность по пробитию преград по сравнению с пулей патрона 7 Н6 повысилась 1,84 раза. Однако обеспечение заданного уровня дальности прямого выстрела и пробивного действия потребовало увеличения мощности 5,45-мм патрона, что определенным образом сказалось на увеличенном импульсе его отдачи и на достаточно большом рассеивании пуль при стрельбе АК 74. Кроме того, принятие на снабжение нового патрона с пулей повышенного пробивного действия имело и обратную сторону. Резко снизился ресурс живучести стволов автоматов АК 74 М при стрельбе новым патроном. Поэтому конструкторам пришлось провести ряд научно-исследовательских работ по повышению живучести канала ствола. Следует отметить, что резервы пули калибра 5,45 мм в части увеличения эффективности поражения преград далеко не исчерпаны, работы в этом направлении продолжаются. За последние годы были созданы и приняты на снабжение российских Вооруженных сил новые модификации 5,45-мм автоматных патронов: с бронебойной пулей БП (индекс 7 H22); с бронебойной пулей БС (индекс 7 H24); патрон с бронебойно-трассирующей пулей (индекс 7 БТ4);— модернизированный патрон с трассирующей пулей (индекс 7 Т3 М); с пулей пониженной рикошетирующей способности (индекс 5,45 ПРС).
В настоящее время в российских Вооруженных сил используются следующие основные варианты 5,45-мм малоимпульсных автоматных патронов.
5,45-мм автоматный патрон обр. 1974 года с пулей со стальным сердечником ПС (индекс 7 H6)
Боевые патроны с пулями всех типов выпускаются только со стальной, покрытой темно-зеленым лаком гильзой бутылочной формы с не выступающим фланцем и проточкой. Метательный заряд — сфероидный порох СФО33, с 1989 года замененный на порох марки ССНф30/3,69.
Пуля остроконечной формы диаметром 5,65 мм, с удлиненной головной частью с задним конусом без пояска, состоит из стального штампованного сердечника (сталь Ст10) массой 1,43 г; свинцовой рубашки и биметаллической (стальной, плакированной томпаком) оболочки. Свинцовая рубашка не доходит до конца оболочки, и в передней части пули, между внутренней поверхностью головной части оболочки и свинцовой рубашкой имеется полость длиной 5 мм, способствующая смещению центра тяжести пули несколько назад, что понижает устойчивость пули при встрече с целью. Края оболочки в хвостовой части пули закатаны с опорой на дно сердечника. Пуля не окрашивается. Во всех боевых патронах калибра 5,45 мм, кроме патронов с пулями ПП, для герметизации стыка пули с кромкой дульца гильзы и стыка капсюля используется красный лак, который не имеет значения отличительной окраски. В настоящее время не выпускается.
5,45-мм автоматный патрон обр. 1974 года с пулей повышенной пробиваемости ПП (индекс 7 H10)
В 1992 году принимается новая модификация 5,45-мм автоматного патрона обр. 1974 года с пулей повышенной пробиваемости ПП, разработанная силами творческой группы конструкторов и технологов Барнаульского станкостроительного завода. Пуля повышенной пробиваемости ПП получила штампованный удлиненный стальной термоупрочненный сердечник большей массы. Сердечник, изготовленный из стали Ст70 (массой 1,72 г) или Ст75 (массой 1,8 г), имеет головную часть более обтекаемой оживальной формы, плоскую вершину диаметром 1,8 мм и углубление в центре дна (в отличие от пули ПС). Пуля повышенной пробиваемости ПП обеспечила пробиваемость пластин из сплавов на дистанции 100 метров — 100 процентов и стальных плит толщиной 14 мм на дистанции 100 метров не менее 80 поцентов.
5,45-мм автоматные патроны обр. 1974 года укупориваются в штатные патронные деревянные ящики по 2160 штук в каждом. В каждом ящике помещаются две металлические закатные коробки, в которые уложены 1080 патронов. Существует также вариант укупорки, при котором пачки с патронами помещаются не в стальные коробки, а в бумажные влагонепроницаемые пакеты (по 120 патронов), по четыре пачки по 30 патронов в каждом. При этом на деревянном ящике делается надпись «влагонепроницаемые пакеты». Укупорка содержит специальные сокращенные буквенно-цифровые обозначения. На коробки и ящики, содержащие патроны со специальными пулями, дополнительно наносится цветная полоса, соответствующая отличительной окраске патрона.
