Американские буксируемые гаубицы М777 и М119А1

22
Американская буксируемая артиллерия в настоящее время развивается в трех основных направлениях. Так, на вооружение приняли 155-миллиметровую облегченную гаубицу М777 и вернули в производство 105-миллиметровую облегченную буксируемую гаубицу М119А1, которую планировали снять с вооружения в конце 1990-х годов.



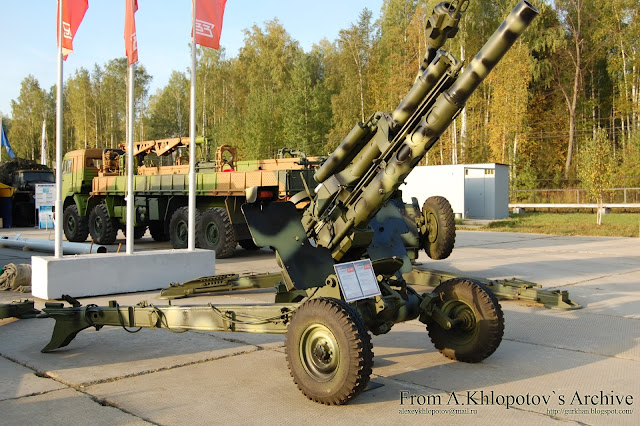

Сконструирована и производится гаубица М777 компанией BAE Systems. Новая система имеет лучшие характеристики и вдвое меньший вес. Масса данного орудия составляет 4220 килограммов (достигается путем широкого использования титана в конструкции), что дает возможность транспортировать его на внешней подвеске конвертопланов или вертолетов. М777 – самая легкая гаубица подобного типа. Длина в боевом положении равняется 10,2 м.

В конструкции буксируемой гаубицы М777 используются облегченная система для усиления огнем. Данное орудие известно как мобильная ракетно-артиллерийская система HIMARS представляющая собой ракетный пусковой контейнер, имеющий вместо двух ракет шесть, используемых в РСЗО. При транспортировке применяется тягач 6x6. Уменьшенная масса позволяет транспортировать орудие по воздуху, в том числе и V-22 «Оспрей», что для М198 было невозможно.

Облегченная гаубица М777 предназначается для замены артиллерийских систем американской морской пехоты для непосредственной поддержки. Данная система в Соединенных Штатах предназначена для поддержки легких подразделений и непосредственной поддержки бронекавалерийского полка, то есть заменит буксируемую гаубицу М198. Как только гаубица М777 поступила на вооружение, уже запланировали ее модернизацию, основными целями которой были повышения эргономичности и улучшение системы управления огнем. Даже рассматривалась замена буксируемой гаубицы М777 в рамках программы NLOS-C (оружия будущего без линии визирования). Технологию протестировали на основе ствола гаубицы М777. Для повышения мобильности одну из версий оснастили ленточным траком.

Для М777 используются те же типы боеприпасы, что и для ее предшественницы. Гаубица оборудована системой отображения информации, позволяющей передавать текстовые сообщения расчетам орудий. В результате М777 способна открыть огонь через 4 минуты после получения приказа. Для ведения огня может быть использован управляемый снаряд М982Excalibur, с дальностью действия до 40 километров, при максимально отклонении не более 10 метров.



105-миллиметровая гаубица M119A1 была разработана на базе гаубицы L118 производства Великобритании. Одно время американское командование приняло решение снять с вооружения гаубицу М119А1 (американская версия 105-миллиметровой легкой пушки Королевской артиллерии Великобритании) которую должна была заменить М777. Однако мобильность данного орудия, возможность использования силами специального назначения при проведении операции, а также появление снарядов увеличенной дальности стрельбы сделали гаубицу М119А1 более эффективным оружием.

Транспортировка осуществляется на внешней подвеске вертолетов CH-47 (два орудия) и UH-60 (одно орудие), а также десантироваться парашютным способом. Для буксирования используется легким армейский автомобиль M1097.

В боекомплект гаубицы М119А1 входят выстрелы M760, имеющие фугасные снаряды и M913, имеющие активно-реактивные фугасные снаряды. Также был разработан усовершенствованный вариант гаубицы для ведения огня американскими/натовскими осколочно-фугасными снарядами M1. Основным направлением модернизации было создание более обтекаемого снаряда. Это дало возможность увеличить дальность огня М119А1 с 11,5 до 17,1 тыс. м.



Наиболее интересным вариантом М119А1 является южноафриканский вариант экспериментальной 105-миллиметровой облегченной пушки, имеющей дальность ведения огня 24 или 30 тыс. м., снарядами, имеющими газогенераторный поддон, а также снарядами повышенного осколочного действия. Последние имеют такой же поражающий радиус, как и 155-миллиметровые снаряды. М119А1 в настоящее время еще состоит на вооружении.

Тактико-технические характеристики гаубиц М777/ М119А1:
Калибр – 155 мм/105 мм;
Масса – 3745 кг/1936 кг;
Длина – 9275 мм/4870 мм
Ширина – 2770 мм/1780 мм;
Высота – 2260 мм/1370 мм;
Максимальный угол возвышения – +70 градусов;
Минимальный угол склонения – -5 градусов/-5,5 градусов;
Угол горизонтального наведения – 45 градусов/11 градусов;
Максимальная дальность стрельбы стандартным снарядом – 24690 м/11500 м.












Подготовлено по материалам:
http://zonawar.ru
http://pentagonus.ru
http://www.globalsecurity.org
http://www.dogswar.ru


Наши новостные каналы

Подписывайтесь и будьте в курсе свежих новостей и важнейших событиях дня.

22 комментария
Информация
Уважаемый читатель, чтобы оставлять комментарии к публикации, необходимо авторизоваться.
  1. Уазовод
    +1
    28 августа 2013 11:12
    На фото модификация с колёсным станком почему-то не имеет дульного тормоза - может это ранняя модификация? У такого калибра обязателен дульный тормоз - иначе противооткатные устройства будут сломаны. Из видео видно что применяется картузный способ заряжания (отсутствует процесс экстракции гильзы) - видимо снаряд очень тяжёлый.
    1. +5
      28 августа 2013 11:39
      Дульный тормоз не обязателен. И это не зависит от калибра. Просто большая нагрузка на противооткатные.
      Когда они копипастили англичанку L118, решили обойтись без ДТ и в таком виде М119 применялись во Вьетнаме.


      Потом скорее всего появились выстрелы с большей дульной энергией, и они, не заморачиваясь с глобальной переделкой, просто прикрутили на место дульный тормоз. Вы поймите, он не есть благо.

      Заряжание не картузное, а модульное.
      1. 0
        28 августа 2013 12:18
        Цитата: Лопатов
        Заряжание не картузное, а модульное.

        поясните пожалуйста, картузное понятно, а что такое модульное? Просто раздельное гильза+снаряд?
        1. +3
          28 августа 2013 12:42
          Скажем так, картузное на новом технологическом уровне. Дешевле, чем заряд + гильза (особенно если стреляные через пол мира на переснаряжение возить), и, что более важно, обеспечивающее полностью автоматическое заряжание в СГ.



          Для буксируемых с ручным заряжанием есть специальные контейнеры для ускорения оного.
      2. кузнецов 1977
        +4
        28 августа 2013 12:31
        Уважаемый Лопатов, Вы наверное ошиблись как могло орудие разработанное в 1968-1975 г.г. и официально поступившее на вооружение США в 1987 году, стрелять во Вьетнаме. На фотографии изображена американская 105-мм гаубица М-102, которая в 1964 году была принята на вооружение и в 1966 году начала поступать в войска. Как раз ей на замену и предназначалась М-119, созданная на базе английской 105-мм британской гаубицы L119 Light Gun (в варианте, стандартизованном под 105-мм американские снаряды стандарта НАТО).
        Сравните:
        М-102

        М-119

        С уважением! hi
        1. +1
          28 августа 2013 12:48
          Да, ошибся. Впрочем, как и автор статьи. У М119 трубчатые станины, к тому же не прямые, а как ноги у старого кавалериста.
          1. tri_tire_tochka
            0
            9 сентября 2013 23:44
            Не мудрено, автор статьи зачем-то использовал фотографию 155мм гаубицы М114 (надо полагать вместо М119). А раз такое дело, то можно тоже слегка по оффтопить:)

            Существует очень неплохая модернизация этой старушки, с длиной ствола в 39 калибров. Отзывается она на кличку М114/39. Сейчас уже практически все единицы порезаны на лом.
            11 морд, поршень, классический треугольник, пневмо-досылатель (опция), модернизированная система управления огнём, красивый дульный якорь.
            В таком виде она весила где-то 7,5 тонн и могла кидаться на 25-30км. Даже и по-лучше М198 в некоторых смыслах (освоенность, запчасти) была.
      3. 0
        29 августа 2013 00:01
        Цитата: Лопатов
        Дульный тормоз не обязателен. И это не зависит от калибра. Просто большая нагрузка на противооткатные.

        подскажите пожалуйста, чего это прислуга долбит какой-то палкой по снаряду (скорее всего) при зарядке орудия? Вообще разве это нормально? Превый раз такое вижу! А если снаряд сработает, ещё при открытом замке затвора? hi
  2. кузнецов 1977
    +2
    28 августа 2013 11:21
    Фрагмент отчёта о ходе разработки М777
    Документ датирован апрелем 2001 года.

    1) Сообщается о дальнейших смещениях общих сроков проекта, которые вызваны задержкой с приёмкой первого опытного образца, а также с поставкой остальных 7ми опытных орудий. Единственный срок, оставшийся без изменения – поступление первых серийных образцов в армию, март 2005 года.

    2) С июля 2000 года, общая стоимость проекта оценочно возросла с $1,129,9 млрд. до $1,250,2 млрд. Разница составляет $120,3 млн. Увеличение стоимости является результатом реструктуризации проекта разработки, которая добавляет $20,2 млн., а также примерно $100 млн требуется на новую электронную систему прицеливания.

    3) Указывается на ряд конструктивных недостатков;
    - Недостаточная площадь сошников;
    - Неустойчивость верхнего станка;
    - Дефекты сварных швов титановых элементов.

    Также сообщается о 4х дополнительно выявленных конструктивных недостатках;
    - Растрескивание сошников;
    - Конструкция защёлок станин, которая создаёт трудности с отрыванием их от грунта;
    - Поглотители станин, которые предназначены для облегчения вкапывания сошников в грунт, но не работающие на некоторых типах грунта.
    - Прочность оптической системы.
    Стоимость программы разработки орудия, финансируемая КМП США, возросла на $20,2 миллиона. Увеличение стоимости напрямую связано с реструктуризацией контракта по разработке орудия компанией BAE. Изначально контракт подразумевал оплату подрядчику издержек плюс выплату поощрительного вознаграждения. В результате реструктуризации, расходы были поделены между обеими сторонами, вследствие чего стоимость увеличилась с $43,4 до $65,8 млн (на $22,4 млн). В эту разницу входит; $5,0 млн - две опытных гаубицы; $8,5 млн – мероприятия по снижению рисков связанных с интеграцией компонентов поставляемых правительством (таблица субподрядчиков в конце поста); $8,9 млн – средства на продление программы на срок в один год.

    Требования КМП США, относительно программы цифровизации своей буксируемой артиллерии, были и остаются неизменны, однако изначальные цифры финансирования программы с их стороны, включали в себя далеко не все намеченные расходы. К февралю 2001 года, в результате включения в статью расходов всех необходимых сумм, оценочная стоимость программы цифровизации буксируемой артиллерии КМП США составила $50,4 млн.
    Возрастание стоимости исследовательской части проекта для армии США, оценивается в $8,5 млн. Цифра вытекает из необходимых переделок, по результатам будущих испытаний четырёх опытных образцов.
    Также сообщается об увеличении стоимости программы цифровизации армейской буксируемой артиллерии на $41.2 млн. Обоснования такого увеличения расходов, для армейской программы, получить не удалось.

    Оценочная стоимость орудийного ствола включена в смету. Его стоимость гуляет в пределах от $106,000 до $334,000 (в зависимости от рабочей загрузки Арсенала Уотервлит). По последним оценкам цена ствола составляет от $200,00 до $224,000.

    http://ru-artillery.livejournal.com/
    1. tri_tire_tochka
      0
      18 сентября 2013 23:51
      Спасибо за внимание к посту, приятно что это вызывает интерес:)
      Если вам интересно, то постоянно находятся продолжение этой эпопеи, с новыми трудностями и соответственно с новыми ценами. Например, за 2002 год имеется такой же отчёт (в такой же форме). Там уже другие циферки - за год увеличение расходов по проекту М777 составили ещё $156,2 млн. При этом, проблемы описанные в 2001 году (судя по отчёту) так и небыли решены.
      Это, надо понимать, далеко не конец истории.
  3. кузнецов 1977
    +2
    28 августа 2013 11:27
    Ну и про М119
    Давным-давно, в далёкой-далёкой Америке, внезапно устарели гаубицы М102. Причём устарели настолько, что их решили немедленно заменить хоть на что-нибудь. Пройдя с обыском по всем странам НАТО, американские снабженцы случайно заглянули на Туманный Альбион, где как раз пыхтел трубами некий Артиллерийский Арсенал какого-то там Величества. Ознакомившись с продукцией местной кузнечной мастерской, американцы воспылали дикой любовью к 105 миллиметровым гаубицам L-118, тем более что они как раз подходили для новых лёгких пехотных соединений, над образом которых трудился весь штаб.Решили просто; закупимся здесь лицензией, а дома склепаем себе сколько захотим. Как ни странно, британский филиал Мотовилихинского завода совсем не был против, но даже был за!
    Ударили по рукам. Затарились следующими товарами; готовых гаубиц – 145шт., собранных орудийных станков – 20шт., лафетов 15шт., запасных частей и оборудования из Англии – много.
    Казалось бы – чего же боле? Оба Нью-Йоркских завода стоят без дела и надо всего лишь озадачить один стволами, а второй лафетами и пусть себе собирают в своё удовольствие. Но оставалась одна маленькая проблемка, а именно – пакет технической документации. Как же мы их будем делать без чертежей?! Глянули в контракт и точно – портфель с бумагами уже должен плыть на пароходе прямо в руки, да ещё и написанный на родном американском языке – вообще класс.
    То ли британцы как всегда включили свой коронный юморок, то ли контракт невнимательно читали, но открыв портфель американцы обнаружили странное. Пред глазами предстали архивные чертежи подававшиеся на утверждение в 18м веке, записки дежурной смены токарей, красивый каталог запасных частей и набор довольно боянистых сертификатов качества. Оба американских завода вернули весь этот пикабу отправителю с запиской «шутку не оценили». В ответ британцы признали, что давно не практиковались на публике, но серьёзно будут разговаривать только за деньги.
    - Хау мач? – спросили американцы.
    - $4.75 мульона – ответили бриты и добавили – мы бы взяли частями, но нам нужно сразу.
    - Да вы ох…. – непереводимая игра слов с использованием американских идиоматических выражений.
    Крича и страшно ругаясь, американцы не заметили как расплатились с британцами до последнего цента. И вот когда уже заветная цель была близка и долгожданный портфель с бумагами во второй раз приплыл на новую землю, открыв его бедные американцы обнаружили там всё те же идиотские дразнилки, к которым правда добавился комплект неплохих демотиваторов на тему Бостонского чаепития, в формате А3.
    Американцы, застрелившись повторно, решили передать документацию одному из своих заводов, авось да выжмут что-нибудь. Доработка чертежей заводским напильником обошлась дяде Сэму ещё в $7.75 мега-баксов и три года времени.
    - Лучше бы мы, на эти деньжища, дачу себе где-нибудь в Сочах прикупили. – мрачно изрёк нач.штаба.
    - И новую Волгу – задумчиво вторил ему зам по тылу.
    - Ну да вернёмся к нашим баранам, по моим часам уже должны быть сделаны как минимум десять новеньких, блестящих орудий – деловито заявил главный снабженец и вся троица направилась в сторону Нью-Йорка...
    1. кузнецов 1977
      +6
      28 августа 2013 11:28
      Не тут-то было. Находясь в нерушимой нирване, главный инженер стал монотонно талдычить о том, что без технологической оснастки производству не бывать, без начальной документации по переоснащению не бывать технологической оснастке, а без доработанной орудийной документации не бывать начальной документации по переоснащению.
      - Прекрасно! – септаккордом пропела троица – Сколько с нас?
      - $23.3 миллиона – чётко выпалил инженер, внезапно выйдя из транса.
      Понимая, что сроки уже вышли все, дачу под Мурманском уже продали, а новенькие пехотные дивизии плачут без гаубиц, залезли в бюджет и таки дали денег.

      Долго ли, коротко ли, но орудия таки получились и в общем даже работают. А американцы извлекли соответствующие уроки и теперь общаются с британцами медленно и громко произнося каждое слово. А самое интересное в этой истории то, что началась она примерно в 1984 году. На 1995 год, внятной технической документации по производству орудий так никому и не случилось увидеть.

      http://tri-tire-tochka.livejournal.com/


      Ну вот как то так. С уважением! hi
  4. +2
    28 августа 2013 15:26
    Вот такие М-777 пригодились бы нашим десантникам. Да и старушку "рапиру" стоило бы облегчить.
    1. р-159
      +1
      28 августа 2013 15:32
      лучше модернизировать д-30
      1. +1
        28 августа 2013 16:23
        Цитата: р-159
        лучше модернизировать д-30

        А чего там модернизировать? Станины из титана сделать? Ми-8 на внешней подвеске до 3 тонн тянет.
        1. Прохор
          0
          30 августа 2013 15:46
          А Д-30, часом, не 3,6 т весит?
      2. 0
        28 августа 2013 17:01
        д-30 калибр ни туда и ни сюда тем более при наличии нон и минометов в составе.
        А вот 152мм добавить ну никак не помешало было главное в габариты влезть.
    2. bask
      +2
      28 августа 2013 18:46
      Цитата: gallville
      от такие М-777 пригодились бы нашим десантникам. Да и старушку "рапиру" стоило бы облегчить

      Зачем.Есть орудие 2Б16 разработано на базе 120-мм орудия 2А51. Буксируемое орудие 2Б16 ,,Нона-К,,. Орудие 2Б16 было принято на вооружение в 1986 г. , предназначалось для вооружения артиллерийских дивизионов десантно-штурмовых бригад.
      ТТХ НОНА-К.
      Расчёт – 5 чел.
      Масса – 1,2 т
      Длина – 4570 мм
      Ширина – 1790 мм
      Высота – 1350 мм
      Орудие – 120-мм нарезная пушка-гаубица-миномёт 2Б16
      Длина ствола – 24,2 калибров
      Скорострельность – 8 – 10 выстр./мин
      Угол возвышения – от -10° до +80°
      Угол горизонтального наведения – от -30° до +30°
      Начальная скорость снаряда – 109 – 367 м/с
      янкеры отдыхают.Что придумывать,лучше ,НОНА-К.
      1. bask
        +1
        28 августа 2013 19:27
        На выставке REA-2004 в Нижнем Тагиле впервые было представлено 122-мм штурмовое орудие М-392, разработанное Екатеринбургским ОКБ-9 . Гаубица М-392 представляет максимально облегченный вариант 122-мм гаубицы М-30 . Масса гаубицы М-392 1400 кг против-2500 М-30.Может буксироваться УАЗ-469.
        1. +2
          28 августа 2013 21:52
          Цитата: bask
          Гаубица М-392 представляет максимально облегченный вариант 122-мм гаубицы М-30

          Они её "максимально облегчали" ценой дальности. Как результат, она стреляет только на 6 км. И по этому показателю уступает нашему основному 120-мм миномёту 2Б11. Который тоже можно буксировать УАЗом.
          А 2Б23, который не только за УАЗом можно буксировать, но и разбирать для переноски, может стрелять на 12.8 км. АРСом. При этом "Нона-М1" весит 515 кг
          1. bublic82009
            +2
            28 августа 2013 22:35
            у минометов и пушек штурмовых разные задачи. миномет прямой наводкой не наведешь, а штурмовое орудие можно это сделать. не всегда важна дальность, иногда нужно иметь орудие под рукой. хотя и от такого орудия не много толка.
      2. Прохор
        0
        30 августа 2013 15:48
        А дальность стрельбы с такой начальной скоростью снаряда какова?
  5. +2
    28 августа 2013 16:12
    А что за гаубица на третьем снимке? Никак М-114?
    1. +1
      28 августа 2013 22:10
      Да, похоже Вы правы. M114A1
  6. bublic82009
    +1
    28 августа 2013 22:32
    что самое смешное так это видео. там где показано как работает расчет М777 возникает вопрос нафига там 8 человек? реально там по полной задействовано 3-4 человека. а остальные так как в анекдоте про мастера и помощника. мастер ныряет в канонизацию с ключами, а подмастерья ему их подает. М119А1 при стрельбе отъезжает на пол метра, при этом расчет пытается ее удержать на месте. если орудие отъезжает значит нужно наводку поправлять, а это влияет на скорострельность.
    1. +1
      28 августа 2013 22:46
      Да нет, всё нормально. На 2А65 тоже 8 человек расчёт.
      1. Прохор
        0
        30 августа 2013 15:53
        Кроме того, 3 человека 2-4 тонную пушку даже пошевелить не смогут.
  7. 0990391089
    +1
    29 августа 2013 16:27
    харошая статя
