Cетецентрическое «звено» «F-22A — F-15C/E» достигло оперативной боевой готовности. Новые угрозы от «Talon HATE»

115

Тяжёлый истребитель завоевания превосходства в воздухе F-15C «Eagle» борт «82-022/OT», состоящий на вооружении 422-й испытательно-оценочной эскадрильи 53-го авиакрыла ВВС США, развёрнутого на АвБ Неллис (штат Невада). В рамках амбициозной программы сетецентрической увязки с малозаметными истребителями 5-го поколения F-22A, на данном «Игле» можем видеть подфюзеляжный контейнер «Talon HATE» с унифицирующим модулем радиоканала IFDL и головной инфракрасной станцией обзора передней полусферы IRST


Исследовательские лаборатории, а также отдельные тактические эскадрильи ВВС США и палубные эскадрильи ВМС, при финансовой и технической поддержке Пентагона и таких именитых аэрокосмических гигантов, как «Boeing» и «Lockheed Martin», ни на секунду не сбавляют темпов объединения большинства модификаций существующих многофункциональных истребителей в сложное сетецентрическое поле системной увязки XXI века. Так, с закономерной регулярностью, за счёт разработки и интеграции в БРЭО самолётов тактической авиации новых комплексов, станций и терминалов двухстороннего обмена информацией о надводной/наземной и воздушной обстановках на театре военных действий, возникают всё новые и новые концепции ведения ударных операций, либо оборонительных операций. Несомненно, ВМС США в этом направлении смогли опередить ВВС, ярким показателем чего является перспективная концепция ведения боевых действий над морским/океанским ТВД под названиями: «Kill web» («Паутина уничтожения»), в которую включены такие субконцепции, как NIFC-CA (сетецентрическая морская ПВО-ПРО), ADOSWC (интегрированная система противокорабельной обороны) и NIFC-CU (интегрированная система противолодочной обороны).



Причём последняя, ввиду использования наибольшего количества элементов (многочастотных акустических излучателей и гидрофонов, установленных в радиогидроакустических буях, гибких протяжённых буксируемых антеннах и встроенных в МАПЛ и надводные корабли ГАК) можно считать наиболее сложной в разработке системой, требующей максимальных вычислительных средств с процессорами последних поколений. Все вышеуказанные концепции предусматривают использование большого количества защищённых радиоканалов передачи данных, включая помехозащищённый направленный «MADL» или «Small Data Pipe» (Ku-диапазоный канал; будет введён в БРЭО F-35B, F/A-18E/F/G и боевых кораблей с системой «Aegis» для передачи тактической информации на малые дистанции), а также такой подканал, как «DDS» («Data Distribution System»), позволивший уйти от иерархической структуры системы «Link-16». При этом последний (известный под названием «JTIDS») продолжает оставаться основой военно-морской сетецентрической увязки. Мы же в сегодняшней работе отойдём от обсуждения «повального» сетецентризма в ВМС США и рассмотрим аппаратно-программную синхронизацию между системами управления вооружением малозаметных истребителей 5-го поколения F-22A «Raptor» и модернизированных истребителей семейства F-15C «Eagle», которая сегодня вышла на ступеньку оперативной боевой готовности.

Так, согласно утверждениям военно-аналитического ресурса «Военный Паритет» со ссылкой на британский источник theregister.co.uk от 9 мая 2017-го года, американские ВВС смогли реализовать системную увязку между комплексом управления вооружением F-22A и F-15C за счёт использования «линий тактической сети «Link-16», используемых подфюзеляжным контейнером Talon HATE». Здесь следует должным образом скорректировать данные, предоставленные британским первоисточником и «Военным Паритетом».

Во-первых, пилоты малозаметных тактических истребителей F-22A «Raptor» в случае использования защищённых радиоканалов сети «Link-16» смогут лишь наблюдать принимаемую с других наземных, корабельных и воздушных юнитов картинку с тактической обстановкой на МФИ приборных панелей своих машин. Передающим модулем «Link-16/TADIL-J» «Рапторы» не оснащаются ввиду значительной заметности передачи дециметрового радиосигнала. В частности, F-22A был бы легко обнаружен нашими или китайскими средствами радиоэлектронной разведки на расстоянии нескольких сотен километров ещё в момент первой фиксации «сетевой временной метки» (NTR, Network Time Reference), необходимой для функционирования всей сети «Link-16». Следовательно, через этот канал «Рапторы» могут лишь получать информацию от подвесного контейнера «Talon HATE», размещённого под фюзеляжем F-15C/E/SE. В качестве информации может быть либо достоверная радиолокационная картинка с бортового радара AN/APG-63V2/3, следующего в паре сотен километров впереди F-15C, либо инфракрасная картинка с датчика IRST, установленного в носовой части контейнера «Talon HATE».


Данная схема иллюстрирует тактическую многогранность применяемого на семействе F-15C контейнера «Talon HATE». В частности, F-15C/E могут использоваться не только в качестве конечных потребителей тактической информации, полученной радарами и СПО «Рапторов», но и в качестве тактических ретрансляторов, которые смогут в непрерывном режиме конвертировать IFDL-канал в пакеты данных для сети «Link-16». Следовательно, оперирующие близ боевого поля F-22A, посредством ретранслирующего и конвертирующего терминала на борту F-15C, теперь смогут передавать наблюдаемую тактическую обстановку на любые юниты, обладающие интерфейсом «Link-16»; в этот список входят эсминцы и крейсера УРО, оснащённые системой «Aegis», многоцелевые истребители F-16C, пункты боевого управления батареями ЗРК и т.д.


Для организации же двухстороннего обмена тактической информацией между «Иглами» и «Рапторами» используется совершенно иной канал данных, который не был упомянут «Военным Паритетом» и его английским первоисточником. Этот канал имеет название IFDL («Intra-Flight Data Link») и является основным тактическим радиоканалом истребителей F-22A. Если ранее семейство F-15C/E не оснащалось терминалами, использующими данный радиоканал, то сегодня, в рамках тактической связки «Игл — Раптор», модуль IFDL интегрирован в элементную базу контейнера «Talon HATE». Благодаря этому F-15C/E (как стандартные, так и версии «Сайлент Игл») получили возможность не только передавать, но и получать информацию от бортовых РЛС AN/APG-77 истребителей «Раптор», что открывает для передового смешанного звена ВВС США совершенно новые горизонты гибкого оперирования на ТВД, насыщенном перспективными средствами ПВО противника.

В случае, если ведущей в «связке» машиной является малозаметный F-22A (может быть обнаружен РЛС противника лишь на расстоянии, в 3-4 раза меньшем, чем ведомый F-15C/E), имеем следующие профили полёта машин и распределения задач. При сближении с участком ТВД, на котором развёрнуты зенитно-ракетные дивизионы/полки противника, малозаметный «Раптор», который вместе с «Иглом» выходил к боевому полю на высоте 9-14 км (в целях экономии топлива), снижается до высоты в 1,5—2 км, после чего начинает проводить пассивную радиотехническую разведку радиоизлучающих РЛ-средств и радиостанций противника. Радиогоризонт, с учётом рефракции, может достигать примерно 185 км. В крайних случаях пилот F-22A может задействовать режим работы бортовой РЛС LPI («Low probability of intercept») для проведения кратковременной операции по завоеванию господства в воздухе с минимальным шансом «засветки» своего местонахождения. При этом, стоит помнить, что уникальность режима LPI абсолютна не подтверждена на практике: если для устаревшей СПО-15ЛМ «Берёза» она скорее всего будет не по зубам, то с перспективной Л-150 «Пастель» ситуация может складываться в диаметрально противоположном русле, а поэтому лётный состав крайне дорогостоящих «Рапторов» будет ориентироваться на запуск дальнобойных AIM-120D лишь по радиоизлучающим объектам (истребителям с включенными станциями РЭБ и активными БРЛС) при пассивном режиме AN/APG-77.

Ведомый элемент тактической «связки», а именно F-15C/E (в количестве одной или нескольких машин), при подлёте боевому участку снизится до высоты в 45 — 80 м, после чего продолжит полёт в режиме следования рельефу местности. В ходе полёта, 2-й пилот «Страйк/Сайлент Игла» будет получать информацию о наземной и воздушной обстановках от продвинутой станции предупреждения об облучении «Раптора» — AN/ALR-94, либо радара AN/APG-77 через канал IFDL. Станция предупреждения об облучении AN/ALR-94 является наиболее совершенным и дорогим средством пассивной радиоэлектронной разведки среди всех известных комплексов аналогичного назначения, размещённых в БРЭО тактических истребителей 4-го и 5-го поколений. Более чем 30 пассивных антенн-датчиков, размещённых на обводах фюзеляжа и плоскостях, с высоким разрешением обнаруживают и сопровождают все радиоизлучающие источники в метровом, дециметровом, сантиметровом и миллиметровом диапазонах, а также выдают целеуказание в инерциально-навигационную систему ракет дальнего воздушного боя AIM-120D как на борту самого F-22A, так и на других истребителях, получающих информацию по каналу «Link-16» (посредством декодирования из IFDL в контейнере «Talon HATE» на борту F-15C/E).

Именно F-15C/E в «связке» «Раптор-Игл» предстоит выполнять роль тяжёлого воздушного арсенала, который по целеуказанию F-22A будет запускать противорадиолокационные ракеты AGM-88E AARGM, а также многоцелевые тактические ракеты JASSM-ER или AGM-84H SLAM-ER. Конфигурация сетецентрического звена «Раптор — Игл» с ведущим F-22A станет наиболее боеспособной тактической единицей ВВС США на современном театре военных действий. Более того, подобное звено может быть представлено двумя и более «Рапторами»; в этом случае первый F-22A будет выполнять радиотехническую и радиоэлектронную разведку, передавая тактические данные «Иглам», а вторая машина будет выполнять исключительно задачи завоевания превосходства в воздухе, прикрывая всё смешанное звено.


AN/ALR-94


Рассматривается также модель построения звена с ведущими F-15C/E и ведомыми F-22A. В данном случае пилоты «Рапторов» будут получать пакеты данных с тактической обстановкой от бортовых РЛС и СПО «Иглов», летящих на большой высоте. Передача данных при такой конфигурации может осуществляться как по каналу IFDL, так и менее защищённому «Link-16». Достоинством данной модели является предоставление низколетящим «Рапторам» информации от инфракрасного комплекса IRST, размещённого в контейнере «Talon HATE» на «Иглах», ведь F-22A не могут похвастаться наличием специализированного инфракрасного визира. Применение тактической «связки» «F-15C/E — F-22A» будет особо актуально на участках ТВД, вблизи которых нет возможности использовать воздушные комплексы ДРЛО, радиотехнической разведки и наземного целеуказания типа E-3C/G «Sentry», RC-135V/W «Rivet Joint», E-8C «J-STARS» ввиду господства противовоздушной обороны противника.

Достаточно высокими боевыми качествами данная «связка» отличается и в режиме «воздух-воздух», где F-22A, летящие почти в 50—70 км перед F-15C/E, будут выполнять роль малозаметных носителей управляемых ракет дальнего воздушного боя AIM-120D AMRAAM; бортовые радары AN/APG-77 будут отключены, а задачи РТР выполнит СПО AN/ALR-94. Благодаря ней машины смогут скрытно осуществлять пуск AIM-120D по истребителям противника с включенными станциями радиоэлектронной борьбы и с «активными» бортовыми РЛС, а также по другим радиоизлучающим целям. В случае же с целями, сохраняющими радиомолчание и не использующими РЭП, на помощь F-22A придут F-15C/E, которые, находясь далеко позади «Рапторов», включат новые БРЛС AN/APG-63V2 обнаружат данные цели и осуществят целеуказание вплотную «подкравшемся» F-22A для ближней атаки ракетами AIM-120D. К примеру, если такой тактической истребительной «связке» ВВС США будет противостоять эскадрилья наших Су-30СМ, с большой долей вероятности «заокеанские шакалы» одержат победу в данной схватке. Дело в том, что бортовые РЛС Н011М «Барс» могут обнаружить «Раптор» на удалении не более 50 — 60, при условии отсутствия РЭП со стороны ракетоопасного направления, с ними же эта дальность может сократиться до 30 — 40 км.


Несмотря на то, что F-22A не оснащаются многофункциональными оптико-электронными прицельными комплексами, работающими в телевизионно-оптическом и инфракрасном каналах визирования для работы с наземными и воздушными целями, оборонительный комплекс истребителя включает узкоспециализированную широкоугольную инфракрасную станцию обнаружения пусков ракет под индексом AN/AAR-56 MLD («Missile Launch Detector»), датчики которой могут обнаруживать и сопровождать управляемые ракеты воздушного боя противника по инфракрасной сигнатуре факела двигателя, либо по нагревшемуся обтекателю головки самонаведения. Помимо УРВВ, станция AN/AAR-56 MLD может обнаруживать противорадиолокационные и зенитные управляемые ракеты, а также крылатые ракеты и гиперзвуковые объекты. Окошки обзорных датчиков расположены на боковых образующих носовой части фюзеляжа F-22A (фото ниже)


Следовательно, лётчики Су-30СМ обнаружат лишь приближающиеся модернизированные F-15C/E на удалении 150—160 км, и, не ожидая атаки, продолжат сближение, поскольку дальнобойной УРВВ Р-77ПД с ракетно-прямоточным двигателем в серии у нас так и нет. В этот же момент F-15C на аналогичном расстоянии «увидят» наши «Сушки» и выдадут целеуказание «Рапторам», находящимся менее, чем в 100 км от наших истребителей. После этого F-22A, не включая свои радары на излучение, смогут вести весьма успешный воздушный бой с Су-30СМ, руководствуясь лишь переданной с борта F-15C/E информацией о воздушной обстановке по радиоканалу IFDL (такой исход вполне реален лишь в противостоянии между эскадрильей Су-30СМ и «связкой» «Раптор-Игл» один на один, при отсутствии авиации ДРЛО с нашей стороны). Всё это наталкивает на очередные размышления относительно острой необходимости крупносерийного производства ракет РВВ-АЕ-ПД, а также разработки и оснащения тактической авиации новыми бортовыми РЛС с АФАР типа «Жук-АЭ», но с более высоким энергетическим потенциалом. Значительно больше шансов переиграть перспективную сетецентрическую «связку» ВВС США имеют Су-35С, способные запеленговать «Раптор» на удалении 100—120 км, но и здесь, ввиду отсутствия сверхдальнобойных РВВ-АЕ-ПД и большой ЭПР «Тридцать пятого», будет наблюдаться некоторое отставание от американцев.

Если смотреть на проблему глобально, то можно констатировать, что истребительная компонента наших ВКС вскоре может столкнуться далеко не с одним типом смешанных сетецентрических истребительных эскадрилий. Помимо работ в области системной увязки между F-22A и F-15C/E, продолжает развиваться программа по агрегированию комплексов управления вооружением истребителей F/A-18E/F/G «Super Hornet/Growler» и F-35A/B/C «Lightning II». В частности, для «связки» «F-35A — F/A-18G», в ходе учений «Red Flag 17-1», была даже отработана тактика, предусматривающая оперирование F-35A «в пелене помех», поставленных самолётами РЭБ F/A-18G «Growler». Даже такая модель совместного использования более простых машин поколений «4++/5» несёт существенную угрозу для нашей тактической авиации, представленной исключительно машинами 4-го и переходного поколений. При таких сложных обстоятельствах нам остаётся лишь дожидаться скорейшего достижения оперативной боевой готовности истребителей 5-го поколения Т-50 ПАК ФА, а также долгожданной разработки перспективного малозаметного среднего истребителя от корпорации «МиГ». Есть у штатовских сетецентрических истребительный эскадрилий и серьёзный недостаток, корень которого находится именно в машинах 5-го поколения.

Речь идёт о малом боевом радиусе действия F-35A/B/C и F-22A в сравнении с F-15C/E, особенно заметен этот недостаток при низковысотном профиле полёта, когда расход топлива максимальный. Так, максимальная оперативная глубина проведения воздушной операции на ТВД с мощной ПВО противника для «Рапторов» и «Лайтнингов» не превысит 700—800 км без ПТБ и 1100—1200 км с ПТБ, в то время, как усовершенствованные «Страйк/Сайлент Иглы» смогут оперировать на дистанции до 1700 км от места дозаправки, но заметность у них уже далеко не «стелсовская» (ЭПР порядка 1 м2). Cтандартные воздушные танкеры типа KC-10A «Extender» крайне уязвимы, а поэтому не могут использоваться в непосредственной близости от территории противника. Именно по этой причине мы сейчас наблюдаем активизацию «Lockheed Martin» в направлении подготовки аванпроекта малозаметного стратегического воздушного танкера следующего поколения, позволяющего действовать американской тактической авиации в глубине воздушного пространства крупных государств. А это снова указывает нам на большую вероятность эскалации военного конфликта, в который Вашингтон попытается втянуть и Россию, и Китай.

Сегодня же необходимо продолжать внимательно отслеживать ситуацию с развёртыванием подобных смешанных сетецентрических эскадрилий ВВС США на Восточноевропейском ТВД. Ведь именно здесь, где удалённость от западных границ до стратегически важных объектов России исчисляется двумя — четырьмя сотнями километров, звено «F-22A — F-15C/E» имеет наибольшую эффективность. Первый этап противодействия с нашей стороны уже готов, и заключается он в развёртывании максимально возможного количества ЗРК С-300ПМ1/В4 и С-400. Второй этап более сложный и включает в себя разработку передовых средств пассивной радиотехнической разведки и радиоэлектронной борьбы, способных с высокой эффективностью обнаруживать и подавлять терминалы сетецентрических радиоканалов типа IFDL, MADL и TTNT, являющихся жизненно важной деталью в выполнении групповых операций истребителями F-22A, F-35, «Супер Хорнет» и «Игл/Страйк Игл».

Источники информации:
http://forum.militaryparitet.com/viewtopic.php?id=16945
http://defense-update.com/features/2008/may08/F22_datalink_gateway.htm
https://www.gadgetstyle.com.ua/27182-talon-hate-f-15c-test-video/
http://www.paralay.com/f22.html
Наши новостные каналы

Подписывайтесь и будьте в курсе свежих новостей и важнейших событиях дня.

115 комментариев
Информация
Уважаемый читатель, чтобы оставлять комментарии к публикации, необходимо авторизоваться.
  1. +2
    18 мая 2017 07:33
    ....третий этап - уничтожение аэродромов с помощью Искандеров.
    1. +2
      19 мая 2017 00:41
      Цитата: Zaurbek
      ....третий этап - уничтожение аэродромов с помощью Искандеров.

      Думаю где автор ошибся (хотя за попытку угадать развитие событий поставил +) так вот тут:
      попытается втянуть и Россию, и Китай.

      Цель такую СЩА не осилить..., а вот не дать разделить и властвовать..., вот тут стоит внимание обратить...
    2. 0
      23 мая 2017 19:50
      Цитата: Zaurbek
      уничтожение аэродромов с помощью Искандеров.

      есть чем Искандеры к аэродромам доставлять?
      1. 0
        23 мая 2017 20:25
        Аэродромы на каком удалении от наших границ, например в Европе?
        1. 0
          24 мая 2017 00:00
          допустим 1000км
          1. 0
            24 мая 2017 07:21
            А кто с такого расстояния долетит до РФ? Ф-16 и Ф-15? Если это даже одиночный рейд, как любит делать Израиль, то на расстоянии 200 км должны будут висеть заправщики и АВАКСы или быть аэродромы подскока.
            1. 0
              24 мая 2017 11:21
              Долетит предположим B-1 и B-2
              Но допустим будут висеть АВАКСы и заправщики. Искандеры то вы как доставите к аэроромам?
              1. 0
                24 мая 2017 18:25
                В-1 и В-2 без охранения не прилетят и томогавков на них нет.
  2. 0
    18 мая 2017 08:33
    Да неужели? Всего-то 12 лет с запуска F-22 в серию прошло, машину уже с производства давно сняли, а ее только-только научили вместе с другими работать.
    1. +5
      18 мая 2017 10:18
      Когда проектировали Ф-22, сетецентрическая связь еще была в зародыше.
      Поэтому любой самолет, выпущенный 10-15 лет назад и ранее, приходится переделывать под
      такую связь.
      Встроена такая связь только в Ф-35 и в новые версии вертолета Апач.
      1. 0
        18 мая 2017 13:30
        А я-то думал, что копьютерные сети еще с 60-ых годов и первые протоколы обмена военные еще в 70ы-е появились.
      2. +9
        18 мая 2017 13:38
        Цитата: voyaka uh
        Когда проектировали Ф-22, сетецентрическая связь еще была в зародыше.

        ответ не верный.
        Сетецентрический принцип является одним из ключевых в военной реформе, которую Пентагон проводит с 1990-х годов.

        а термин "сетецентрическая война" появился в США - в январе 1998 года.
        Графически логическая модель "сетецентрической войны", как она виделась Себровски и Гарстка, представлена на рисунке:


        Первая предсерийная машина (Ф-22) поднялась в воздух 7 сентября 1997 года.

        Всё дело в том,что F-15 имеет (имел вернее) только Link-16 JTIDS / MIDS
        а F-22 имеет IFDL и обрезанный Link-16 JTIDS,но он только для приёма данных.

        IFDL (защищенная малозаметная сеть передачи данных и целеуказания) -связь м/у обладателями терминалов (летающими). Но только для ЧЕТЫРЁХ машин
        Intra -Flight Data Link (subsystem)

        JTIDS (вариант с 1990)


        MIDS (MIDS-LVT это суть интегратор)


        Результат сопряжения (контейнер)


        Цитата: voyaka uh
        Встроена такая связь только в Ф-35 и в новые версии вертолета Апач

        Там уже Multifunction Advanced Data Link (MADL), то, что конгресс пoжoпился ставить на Ф-22 в 2010
        Почему только Апач (у него пока нет вроде) .

        а B-2 Spirit?
        а USNVI-?
        1. +2
          18 мая 2017 14:54
          Спасибо, как-всегда, за подробную информацию good .
          Но более-менее я попал: с 90-х начали вводить сетевую связь в войска.
          Ф-22 взлетел в 97, а проектировался раньше - в середине 80-х.
          Насчет Апач. В Израиле только Апачи могли работать с наземными войсками через сеть.
          И беспилотники собственного производства. А теперь присоединился Ф-35.
          1. +2
            18 мая 2017 15:59
            Цитата: voyaka uh
            Насчет Апач. В Израиле только Апачи могли работать с наземными войсками через сеть.

            у вашего AH-64D radio modem (Soldier Radio Waveform)

            или

            у "земли"
            + (если не ошибаюсь) это в вертолёте

            Soldier Radio Waveform (SRW) - закрытый протокол радиосвязи в JTRS (Joint Tactical Radio System) радиостанциях.
            Скорость передачи данных в обычном режиме - от 450Кбит/с до 1.2Мбит/с, в режиме малозаметности для средств радиоэлектронного наблюдения противника - от 1.2 Кбит/с до 23.4 Кбит/с.
            Это не совсем "сеть", вернее совсем не сеть

            Viasat Link 16 Small Tactical терминал только ещё делают (для Е)

        2. +2
          18 мая 2017 19:00
          Цитата: opus
          модель "сетецентрической войны", как она виделась Себровски и Гарстка

          У Себровски и Гарстка в головах была каша, поэтому у них и получилась подобная модель - СЕТЕцентрическая, но при этом зачем-то с центром управления, т.е. ЦЕНТРализованная laughing

          Сетецентризм - это принципиально ДЕцентрализованная модель связи каждого с каждым (типа сети WWW).
      3. 0
        18 мая 2017 17:38
        раптор вскоре ждёт модернизация . это как и нашлемный дисплей как в ф-35 так и системы передачи данных
        1. 0
          18 мая 2017 19:38
          Цитата: jonhr
          раптор вскоре ждёт модернизация

          Она давно уже идет.
        2. 0
          18 мая 2017 21:34
          Уже идет серия v3.2 для Раптора.
      4. 0
        18 мая 2017 21:44
        О как! А я думал что и МИГ 31 и Граниты и Базальты уже черт знает когда были сетецентрическими (хотя термина такого тогда еще не было)
      5. +2
        19 мая 2017 00:48
        Цитата: voyaka uh
        Когда проектировали Ф-22, сетецентрическая связь еще была в зародыше.

        Он уже проектировался под эти цели. Другое дело, что мощности оборудования на сегодняшний день не соответствуют (объем информации на сегодняшний день , 10 лет назад и в фантастических снах не снился), так это поправимо и не особо проблематично исправить следующим БЛОКС и модернизацией существующего парка.., тем более это все отрабатывается на F35....
  3. +1
    18 мая 2017 08:38
    усовершенствованные «Страйк/Сайлент Иглы» смогут оперировать на дистанции до 1700 км от места дозаправки


    Это 3400 км в сумме. При том, что у F-15 перегоночная дальность без ПТБ 3000 км. Для больших дальностей надо уже переходить к размерности Су-27, который, впрочем, с реальной боевой нагрузкой на 1700 км тоже не достанет даже от места дозаправки в воздухе. Так что со сказками завязываем.

    И совсем непонятен смысл наезда на дальность F-35, который топлива несет даже больше, чем F-15E. Ну просто потому, что стелсу с ПТБ западло летать.
    1. +1
      18 мая 2017 09:01
      Цитата: EvilLion

      И совсем непонятен смысл наезда на дальность F-35, который топлива несет даже больше, чем F-15E. Ну просто потому, что стелсу с ПТБ западло летать.

      У нас уже ведут разработку комфорных баков для 35-го.
      1. +4
        18 мая 2017 14:51
        Цитата: Арон Заави
        У нас уже ведут разработку комфорных баков для 35-го.

        Зачем такая глупость?
        И куда их "прикомформят"?
        -сверху не куда

        -снизу нельзя( по ОВ и по аэродинамике)

        Чего то Вы плутаете.
        может "прицепной" ТБ для Ф-35 у
        Цитата: Арон Заави
        У нас уже ведут разработку

        или

        laughing

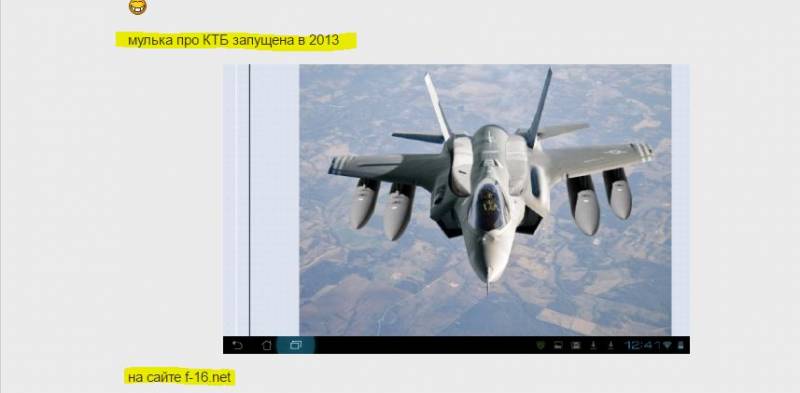

        мулька про КТБ запущена в 2013
