Противотанковые средства американской пехоты (часть 2)



В ходе сражений Второй мировой войны американская пехота боролась с вражеской бронетехникой при помощи реактивных гранатомётов и кумулятивных винтовочных гранат. Однако с учётом опыта, полученного в ходе боевых действий, армейское командование изъявило желание иметь легкое и дальнобойное противотанковое средство, способное надёжно действовать в любую погоду. Не секрет, что гранатомёты «Базука» с электрической пусковой схемой достаточно часто отказывали после попадания под дождь. Кроме того, точность стрельбы 60-мм гранатомётов по танкам была приемлемой на дальности немногим более 100 м.

В начале 1945 года в качестве противотанкового средства ротного и батальонного звена на вооружение приняли 57-мм безоткатное орудие M18 (в американской классификации оно получило наименование M18 recoillessrifle — безоткатное ружье М18).


Противотанковые средства американской пехоты (часть 2)

57-мм безоткатное орудие M18


В отличие от гладкоствольных гранатомётов «Базука», в которых использовались реактивные гранаты с перьевыми или кольцевыми стабилизаторами, безоткатное орудие M18 имело нарезной ствол и снаряд со стальной перфорированной гильзой. В задней части стального нарезного ствола длиной 1560 мм расположен откидной затвор с соплом для выхода пороховых газов, уравновешивающих отдачу при выстреле. Перед зарядной камерой имелась двуногая сошка, а напротив горизонтально расположенной с правой стороны пистолетной рукоятки со спусковым крючком – дополнительная опора-монопод, которая при стрельбе с плеча применялась как дополнительная рукоять для удержания оружия. С левой стороны ствола на кронштейне крепился штатный оптический прицел.



Масса 57-мм снаряда безоткатки составляла 2,5 кг, из них около 450 г приходилось на пороховой метательный заряд и 1,2 кг — на выстреливаемую гранату. В стальной гильзе имелось около 400 круглых отверстий, через которые часть пороховых газов при выстреле выходила в сопло, компенсируя тем самым отдачу оружия.



Метательный заряд пироксилинового пороха внутри гильзы находится в сгорающем мешке из нитроцеллюлозной ткани. Воспламенение метательного заряда осуществлялось предварительно взведённым ударником при помощи расположенного в дне гильзы стандартного капсюля-воспламенителя. Кумулятивная граната имела бронепробиваемость по нормали – около 80-мм, что было не всегда достаточно для поражения средних танков.


Заряжание безоткатного 57-мм орудия М18


Снаряды заряжаются в гранатомет с казенной части после откидывания затвора с соплом. После выстрела стреляная гильза извлекалась из ствола вручную. Как и у любого динамо-реактивного оружия, позади 57-мм безоткатки М18 образовывалась опасная зона. Эффективная дальность огня по бронетехнике составляла 350 м, максимальная дальность превышала 4000 м. При массе в заряженном состоянии около 22 кг имелась возможность стрельбы с плеча, однако наиболее точный огонь можно было вести с упором сошки в грунт или со станка-треноги от пулемёта М1917А1.



На завершающем этапе Второй Мировой безоткатное орудие М18 использовалось достаточно ограниченно. Намного большими были масштабы применения безоткаток в вооруженном конфликте на Корейском полуострове. После столкновения с танками советского производства Т-34-85 выяснилось, что 57-мм кумулятивная граната примерно в половине случаев пробивает броню корпуса, но заброневое действие кумулятивной струи слабое. И даже в случае пробития брони, танк зачастую не терял боеспособности. Лобовая броня башни тридцатьчетвёрки была неуязвимой для огня 57-мм безоткатного орудия. Также 57-мм реактивные гранаты были практически бесполезны против САУ СУ-100 и ИСУ-152 и тяжелых танков ИС-2, которые также в небольшом количестве принимали участие в Корейской войне. Худшая относительно 60-мм реактивных гранат М6АЗ/С (до 120 мм) бронепробиваемость объясняется вращением 57-мм снаряда, что в свою очередь приводит к «разбрызгиванию» кумулятивной струи. В то же время значительно большая по сравнению с «Базукой» дальность эффективного огня и наличие в номенклатуре боеприпасов осколочных, зажигательных и дымовых снарядов делало орудие М18 достаточно эффективным против огневых точек и живой силы. Относительно лёгкая безоткатка могла переноситься и применяться одним военнослужащим. Наряду с реактивными гранатометами 60-мм М9, М18 и 88,9-мм М20, безоткатные 57-мм орудия до конца 50-х годов являлись основным противотанковым средством ротного звена в американской армии и морской пехоте.



В начале 60-х безоткатные орудия М18 изъяли из строевых частей по причине неспособности эффективно бороться с современными танками. После чего безоткатки некоторое время находились на складах. В 1968 году было принято решение снять 57-мм орудия с вооружения, и их в рамках военной помощи передали дружественным США режимам. Лёгкие 57-мм орудия М18 много воевали в различных конфликтах «малой интенсивности», используясь главным образом в качестве оружия огневой поддержки. Лицензию на производство М18 передали в Бразилию, там это орудие в качестве штурмового приняли на вооружение парашютистов и морской пехоты. После того как некоторое количество безоткатных орудий стало трофеями китайской армии в Корее, во второй половине 50-х началось производство китайского клона, получившего обозначение «Тип 36». Безоткатное орудие китайского производства активно применялось в Индокитае против французских, американских и южновьетнамских войск, а также использовалось повстанцами в Афганистане. В 21 веке 57-мм безоткатки, разработанные более 70 лет назад, всё ещё состоят на вооружении ряда развивающихся стран Африки, Азии, Центральной и Южной Америки.

В связи с неспособностью 57-мм орудия М18 бороться со средними и тяжелыми танками, в июне 1945 года на вооружение было принято 75-мм безоткатное орудие М20. Конструктивно эта безоткатка во многом была сходна с 57-мм орудием М18, но по причине увеличения калибра её масса составила 52 кг. Основным в боекомплекте орудия считался кумулятивный выстрел массой 9,5 кг с бронепробиваемостью по нормали 90 мм. Кумулятивная граната содержала 400 г пентолита и покидала ствол длиной 2008 мм с начальной скоростью 300 м/с.


Снаряды к 75-мм безоткатному орудию М20


Также из 75-мм орудия М20 можно было вести огонь осколочными и зажигательными гранатами и даже картечью. Ведущие пояски 75-мм снарядов имели готовые нарезы, которые при заряжании совмещались с нарезами ствола орудия. Дальность ведения эффективного огня по танкам не превышала 600 м, максимальная дальность стрельбы осколочно-фугасным снарядом - 6500 м. Боевая скорострельность – до 6 выстр/мин.



Безоткатные орудия М20 до капитуляции Японии успели принять участие в боевых действиях на Окинаве. Но наиболее массово они использовались в годы Корейской войны. После того как линия фронта стабилизировалась, и боевые действия приняли позиционный характер, во многих американских частях на передовой 57 и 75-мм безоткатные орудия очень сильно потеснили 60 и 88,9-мм гранатомёты. Это было связано с тем, что, несмотря на значительно больший вес, безоткатки являлись гораздо более дальнобойными и могли вести эффективный огонь осколочными снарядами при отражении атак китайской и корейской пехоты. Кроме того, в отличие от более лёгких и компактных «Базук» с электрозапальной схемой, в безоткатных орудиях использовалась снаряды с воспламенением порохового заряда путём механического воздействия капсюль-воспламенитель. В условиях влажного климата Корейского полуострова обычный механический ударный спусковой механизм действовал гораздо надёжней.

Для точной наводки поворотный и подъемный механизмы орудия снабжены ручными приводами. В отличие от 57-мм орудия стрельбу из М20 вели в основном со станка. В пехотных подразделениях американской армии 75-мм безоткатное орудие являлось штатным противотанковым средством батальонного звена.



Хотя характеристики бронепробиваемости 75-мм кумулятивного снаряда позволяли уверенно пробивать лобовую броню корпуса Т-34-85, против танков орудия использовались редко. Чаще всего М20, расположенные на естественных возвышенностях, применяли для обстрела позиций противника и подавления огневых точек. Так как орудие могло переноситься двумя боевыми номерами, обычной практикой было, когда «кочующая» безоткатка делала 2-3 с одного места выстрела, после чего расчёт спешно переносил её на новую огневую позицию.



Значительное количество 75-мм безоткатных орудий М20 оказалось захвачено китайскими и корейскими частями и использовалось против бывших хозяев. Орудие понравились китайцам, и вскоре в КНР началось его нелицензионное производство. Китайские безоткатки «Тип 52» и «Тип 56» до начала 80-х состояли на вооружении НОАК и активно экспортировались. Китайские 75-мм безоткатные орудия воевали в Индокитае и поставлялись афганским моджахедам. Несколько трофейных американских 57 и 75-мм орудий с боеприпасами было отправлено в СССР, где их испытали на полигонах.


75-мм безоткатное орудие М20 в Верхнепышминском музее военной техники


Советские специалисты положительно оценили простую и прочную конструкцию американских безоткатных орудий и относительно небольшой вес, однако отметили недостаточную бронепробиваемость, что было связано со стабилизацией кумулятивных снарядов вращением. Ещё в годы Второй мировой в Советском Союзе осознали, что создать эффективный кумулятивный снаряд к нарезному орудию достаточно сложно. К тому же нарезной ствол безоткатки весил больше и был значительно дороже, чем у гладкоствольного орудия, снаряды которого стабилизировались перьевыми стабилизаторами. Кроме того, к числу недостатков американских безоткаток отнесли высокую заметность во время ведения огня и необходимость тщательного выбора огневой позиции, так как позади орудий при выстреле образовывалась достаточно протяженная опасная зона. Впрочем, эти особенности свойственны всем, а не только американским безоткатным орудиям.

Безоткатные 75-мм орудия состояли на вооружении в США до начала массовых поставок управляемых противотанковых ракет ТОW. Впрочем, уже в начале 60-х в связи с неспособностью пробить лобовую броню послевоенных советских танков М20 начали изымать из строевых частей и отправлять на склады. Дольше всего безоткатные орудия задержались в штурмовых подразделениях Корпуса морской пехоты, где их рассматривали в качестве переносной штурмовой артиллерии, способной поддержать огнём в атаке и обороне. После того как американские военные окончательно отказались от 75-мм безоткаток, несколько тысяч орудий передали союзникам. В некоторых странах М20 состоят на вооружении до сих пор, в 21 веке 75-мм безоткатные орудия, например, использовали итальянские альпийские стрелки.

Хотя безоткатки обладают рядом неустранимых недостатков, их главным достоинствами являются относительно небольшой вес и стоимость. В связи с этим в 50-е годы в США продолжили разработку артиллерийских систем данного типа. Рост защищённости советских танков потребовал увеличения калибра кумулятивного боеприпаса. В 1954 году началось производство 106-мм безоткатного орудия М40. Как и более ранние модели, ствол 106-мм орудия был нарезным, а для стрельбы использовались снаряды с перфорированными гильзами. При сгорании метательного заряда, помещённого в мешок из нитроцеллюлозного волокна, часть газов выходила в отверстия и выбрасывалась назад через специальные сопла в казенной части ствола, создавая, таким образом, реактивный момент гасящий силу отдачи.


Макеты 106-мм снарядов в музейной экспозиции


В боекомплект входили снаряды самого различного назначения: кумулятивные, бронебойно-фугасные с пластической взрывчаткой, осколочно-фугасные, осколочные с готовыми убойными элементами и зажигательные. Отдельно стоит остановиться на уже забытых бронебойно-фугасных снарядах с пластической взрывчаткой. Создание таких боеприпасов было обусловлено желанием военных иметь в боекомплекте единый универсальный снаряд, пригодный для решения широкого круга задач в зависимости от установки взрывателя. При встрече с бронёй, ослабленная головная часть снаряда снаряженного мягкой взрывчаткой расплющивается, увеличивая площадь контакта, после чего происходит подрыв. В броне возникают волны напряжения, приводящие к отрыву от ее внутренней поверхности осколков, летящих с большой скоростью, поражающих экипаж и оборудование. Однако после появления единых боевых танков с многослойным комбинированным бронированием эффективность бронебойно-фугасных снарядов резко упала и они были вытеснены кумулятивными снарядами.

106-мм снаряд с кумулятивной боевой частью по нормали мог пробить 350 мм броню, что было вполне достаточно для поражения советских танков первого послевоенного поколения. Эффективная дальность стрельбы кумулятивным снарядом составляла 900 м, максимальная при ведении огня осколочно-фугасной гранатой массой 18,25 кг – 6800 м. Боевая скорострельность – 5 выстр/мин. Для ведения огня с закрытых позиций на орудии имелся соответствующий прицел. В середине 60-х для расширения возможностей при ведении боевых действий в тёмное время суток часть орудий оборудовали бесподсветочным прицелом ночного видения с дальностью действия до 600 м.


106-мм безоткатное орудие М40


Для пристрелки параллельно стволу орудия крепилась 12,7-мм полуавтоматическая винтовка, в которой использовались укороченные патроны со специальными пулями, соответствующими баллистике 106-мм кумулятивного снаряда. В ходе прицеливания наводчик мог ориентироваться по траектории полёта трассирующих пуль. Кроме того, при попадании пули в танк образовывалось облачко белого дыма, заметное в условиях хорошей видимости на дистанции до 1000 м.



Орудие обслуживалось расчётом из четырёх человек, но в случае необходимости из него мог вести огонь один боец. При этом боевая скорострельность не превышала 2 выстр/мин. Платой за рост бронепробиваемость и дальности эффективного огня стало увеличение массы и габаритов. При длине орудия 3404 мм его вес в боевом положении составлял 209 кг. Хотя орудие разбиралось на две основных части, о переноске на значительные расстояния силами расчёта речь уже не шла. Орудие на лафете с двумя раздвижными опорами и колесом должно было перевозиться в кузове грузового автомобиля. В связи с трудностями, возникающими при доставке на огневую позицию, основная часть безоткаток М40 в американской армии устанавливалась на различные транспортные средства. Чаще всего, это были лёгкие автомобили повышенной проходимости, в связи с чем считать 106-мм безоткатное орудие противотанковым оружием пехоты можно с большой натяжкой. Тем не менее, по причине значительного могущества действия снарядов, орудия М40 пользовались популярностью в войсках, использовались во многих вооруженных конфликтах и официально состояли на вооружении примерно в 50 странах.

В ходе боевых действий безоткатные орудия крайне редко вели огонь по бронетехнике. Стандартными боевыми задачами являлись - уничтожение живой силы противника, разрушение лёгких полевых укреплений и огневая поддержка наступающей пехоты. Для этого простые и надежные в применении, обладающие достаточно мощным снарядом орудия подходили как нельзя лучше.

В американской армии в связи массовым внедрением ПТУР 106-мм безоткатки изъяли из частей первой линии в середине 70-х. Однако они ещё долго числились в резерве и хранились на складах. Благодаря неплохим служебно-эксплуатационным и боевым характеристикам эти, получившие широчайшее распространение, орудия в армиях многих других государств продолжают использоваться до сих пор. В ряде стран было налажено лицензионное производство 106-мм безоткаток и боеприпасов к ним.

В годы Корейской войны американские пехотные части, участвующие в боевых действиях, были достаточно хорошо насыщены противотанковым оружием. Но в ряде случаев складывалась парадоксальная ситуация, когда при прорыве северокорейских танков их нечем было остановить. Зачастую в отдельных мелких подразделениях, действующих изолированно от основных сил, не оказывалось реактивных противотанковых гранатомётов или безоткатных орудий. Бойцы не желали обременять себя оружием, которое в большинстве случаев оказывалось невостребованным. В условиях господства над полем боя американской авиации, сложного рельефа местности и позиционного характера боевых действий северокорейские и китайские танки до переднего края «Сил ООН» добирались редко. Однако, когда такое всё же случалось, всякий раз это воспринималось как чрезвычайная ситуация, и американские и южнокорейские пехотинцы не всегда могли остановить прорвавшиеся танки. Очень часто положенные по штату противотанковые средства в нужный момент находились в каком ни будь блиндаже, а не в руках бойцов. В отличие от армий «восточного блока» в вооруженных силах США не было ручных противотанковых гранат, которые могли применяться солдатами индивидуально и являлись противотанковым оружием «последнего шанса».

В связи с этим в 1953 году на вооружение была спешно принята разработанная в Бельгии винтовочная 75-мм противотанковая граната HEAT-RFL-75N «Energa», выстреливаемая холостым патроном с 22-мм дульной насадки. После некоторой доработки модификация, производившаяся в США, получила обозначение М28.


Ружейная противотанковая граната М28


По способу применения М28 не отличалась от 51-мм гранаты М9, используемой во время Второй мировой. Доработанная для американской армии граната М28 массой 655 г содержала около 180 г взрывчатки Composition B (смесь гексогена с тротилом в соотношении 64/36) и оснащалась чувствительным пьезоэлектрическим взрывателем, срабатывавшем при угле встречи с бронёй более 20 °. При транспортировке пьезоэлектрический взрыватель прикрывался съёмным пластиковым колпачком. Взведение взрывателя происходило на дальности 8-12 метров от стрелка. К каждой винтовочной гранате М28 в специальном футляре прилагался холостой 7,62-мм патрон и складной пластмассовый рамочный прицел с отметками для стрельбы на 25, 50, 75 и 100 м. Дальность эффективной стрельбы по танкам не превышала 75 м. Заявленная бронепробиваемость составляла более 200 м, но на практике граната не всегда могла пробить 45 мм лобовую броню Т-34-85. Из-за сильной отдачи стрельба с упором в плечо вызывала большой дискомфорт, а при упоре приклада в грунт страдала точность.


Морской пехотинец готовится к выстрелу из винтовки M1 Garand противотанковой гранатой М31

В 1957 году на вооружение была принята 66-мм винтовочная кумулятивная граната М31. Изначально она предназначалась для запуска холостым патроном с пламегасителя винтовки M1 Garand, но позже была адаптирована под винтовку M14.


Винтовка М14 с гранатой М31


Граната М31 по бронепробиваемости была аналогична 75-мм М28, весила 700 г и при начальной скорости 53 м/с могла улететь на 180 м. Эффективная дальность стрельбы также не превышала 75 м.

Даже с учётом относительно небольшого веса и простоты применения винтовочные гранаты не пользовались популярностью среди солдат. Что объяснялось небольшой дистанцией эффективного выстрела, невысокой бронепробиваемостью, необходимостью производить лишние манипуляции с оружием перед выстрелом и заряжать винтовку холостым патроном. Винтовочные гранаты М31 весьма ограниченно использовались во время Вьетнамской войны и после появления одноразовых гранатомётов M72 LAW были окончательно вытеснены ими в конце 60-х годов. Впрочем, возможность вооружить каждого стрелка легким противотанковым оружием, интегрированным со штатной винтовкой, выглядела достаточно заманчиво, и к этой идее регулярно возвращались.

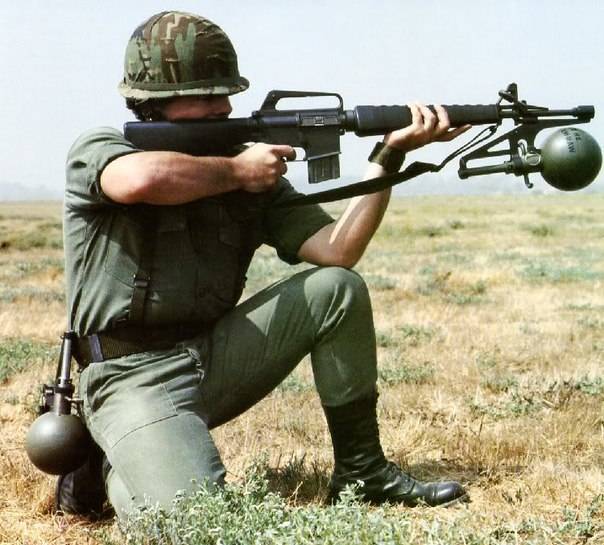

В 1988 году армия США объявила требования к "противотанковому снаряду, пускаемому из винтовки" – RAAM (Rifle Launched Anti-Armour Munition). В рамках данной программы компания Olin представила кумулятивную гранату с тянущим реактивным двигателем, размещенным перед 4-х лопастным стабилизатором. Согласно данным, озвученным компанией-разработчиком, кумулятивная боевая часть гранаты при угле встречи 90° обеспечивала пробитие 400 мм гомогенной брони.



Запуск гранаты производится со специальной пластиковой насадки, закреплённой на дульной части ствола винтовки М16. Насадка имеет два наружных винтовых паза, при сходе гранаты с насадки она получает вращение, стабилизирующее ее полет. За счет установки в трубке стабилизатора пулеулавливателя выстрел может производиться 5,56-мм боевым патроном. Благодаря тому, что энергии выстрела хватает для запуска реактивного двигателя на безопасной для стрелка дистанции, имеется возможность применять гранату из тесных закрытых помещений, кроме того, снижается демаскирующие признаки выстрела. Граната массой 1650 г выстреливалась с начальной скоростью 35 м/с, после включения реактивного двигателя она разгонялась до 110 м/с. Прицельная дальность стрельбы – до 250 м. Взведение головодонного взрывателя производится на дистанции 12 м от дульного среза.

В целом кумулятивная граната RAAM продемонстрировала неплохие для своих массы и габаритов результаты. Теоретически это оружие могло использоваться каждым стрелком, вооруженным винтовкой М16, и серьёзно усилить противотанковый потенциал мелких пехотных подразделений в обороне. Поразить в лоб современный основной боевой танк с многослойным бронированием граната RAAM конечно не могла, но при стрельбе в борт определённые шансы имелись. Кроме того, винтовочные гранаты можно было с успехом использовать против легко бронированных БМП и БТР. Но так как завершение испытаний гранаты совпало с окончанием «Холодной войны» и многочисленные советские танки больше не представляли опасности, а в вооруженных силах США и НАТО имелось большое количество различных противотанковых средств, программу RAAM закрыли.

Боевые действия в Корее продемонстрировали, что модернизационный потенциал основного противотанкового средства американской пехоты – реактивного гранатомета «Базука» исчерпан. Хотя бронепробиваемость 88,9-мм гранатомётов М20 в 50-е годы позволяла бороться со всеми серийными советскими танками, электрическая система воспламенения реактивного заряда по-прежнему вызывала очень много нареканий. Даже после того как в качестве источника стартового электрического импульса вместо сухих батарей стали использовать индукционный генератор, нередко оружие отказывало после попадания под дождь. Надёжность можно было повысить за счёт использования ударного спускового механизма. В конце 50-х в Уотервлитском арсенале начались испытания 90-мм реактивного гранатомета, его принятие на вооружение состоялось в 1961 году. Оружие массой 15,8 кг получило обозначение M67 recoilless rifle – Безоткатная винтовка М67. Огонь из гранатомёта можно вести как с плеча, так и с опорой на грунт, для чего имеется двуногая регулируемая сошка и упор-монопод. Оружие оснащено оптическим прицелом с трёхкратным увеличением. Оптический прицел имеет дальномерную сетку, регулировку боковых поправок и упреждения, а также шкалу установки дальности стрельбы до 800 метров. На оружии длиной 1346 мм крепилось пристрелочное устройство M49A1, из которого можно было вести огонь трассирующими 7,62-мм винтовочными патронами.


Расчёт гранатомёта М67 на огневой позиции


Использование нарезного ствола позволило довести дальность ведения эффективного огня по движущимся целям до 420 м, но сделало оружие тяжелым. Фактически гранатомёт представляет собой максимально облегченное безоткатное орудие с затвором, открываемым в правую сторону. Гранатометные выстрелы весят тоже не мало. Так, масса кумулятивного снаряда M371A1, подготовленного к выстрелу, без укупорки составляет 4,2 кг. Боевая часть весом 3,06 кг содержит 0,78 кг взрывчатого вещества. По нормали кумулятивная граната способна пробить 350 мм гомогенный бронелист или 800 мм железобетона. Начальная скорость снаряда M371A1 – 213 м/с.

Помимо кумулятивного снаряда, который считался основным, в боекомплект входили выстрелы с осколочно-фугасной гранатой K242 HE массой 3,2 кг с начальной скоростью 205 м/с и предельной дальностью полёта 2090 м. Для ведения огня осколочно-фугасными гранатами имеется дополнительный механический прицел.

На основании опыта, полученного в ходе боевых действий на Корейском полуострове, в боекомплект гранатомёта были введены картечные снаряды М590 с готовыми убойными элементами виде оперённых стрелок. При выстреле тонкостенный алюминиевый контейнер весом 1,8 кг выбрасывает 2400 стрелок массой по 0,5 г, с углом рассеивания 8°. Начальная скорость убойных элементов составляет 380 м/с, дальность стрельбы – до 200 м.

Расчёт гранатомёта М67 состоит из трёх человек: наводчика, заряжающего и подносчика боеприпасов. До середины 70-х 90-мм гранатомёт являлся основным противотанковым средством пехотных подразделений. В каждом пехотном батальоне по штату имелось 18 М67. Во второй половине 70-х управляемые противотанковые ракетные комплексы TOW и M47 Dragon сократили в войсках число 90-мм реактивных гранатомётов, но окончательно их так и не вытеснили. По сравнению с дорогостоящими ПТРК, имевшими ряд ограничений по условиям применения, не содержащий сложной электроники, и гораздо более надёжный гранатомёт был намного проще и дешевле в использовании. Кроме того, из гранатомёта обученный расчёт за минуту мог сделать 10 прицельных выстрелов, что трудно переоценить при отражении вражеской атаки. Стоимость реактивных гранат в десятки раз меньше чем ПТУР, к тому же наличие в боекомплекте различных видов боеприпасов существенно расширяло сферу применения гранатомёта. Помимо США, лицензионное производство гранатомётов М67 было налажено в Южной Корее. С начала 70-х годов гранатомёты М67 в значительном количестве поставлялись американским союзникам, в том числе для вооружённых сил Южного Вьетнама, Тайваня, Греции, в страны Латинской Америки.



М67 оказался весьма надёжным и эффективным оружием, однако, как и в случае с 57, 75 и 106-мм безоткатными орудиями, против вражеской бронетехники он использовался очень редко. Достаточно широко 90-мм гранатомёты применялась во Вьетнаме, основными целями для расчётов М67 были укрытия и огневые точки противника. В условиях боевых столкновений в джунглях, когда условия видимости зачастую составляли менее 100 м, очень неплохие результаты продемонстрировали выстрелы со стреловидными убойными элементами, буквально выкашивающие атакующие боевые порядки «вьетконга» вместе с растительностью. Впрочем, зафиксированы случаи, когда кумулятивными гранатами были уничтожены северовьетнамские танки Т-34-85 и Т-54. Во время вторжения на Гренаду в 1983 году огнём 90-мм гранатомётов было сожжено четыре БТР-60. В 80-е годы вооруженные силы Сальвадора активно использовали гранатомёты М67 в боях с повстанцами.


Военнослужащие сальвадорской армии с гранатомётом М67


Гранатомётчики американской 193-й пехотной бригады в декабре 1989 года в ходе операции «Правое дело» оказывали огневую поддержку пехотным подразделениям и подавляли огневые точки сторонников Мануэля Норьеги. Несмотря на приличный возраст, 90-мм гранатомёты М67 до сих пор являются «оружием резерва» в вооруженных силах США. Так, в 2011 году зафиксированы случаи использования М67 в Афганистане подразделениями 101-й воздушно-десантной дивизии.

Ещё одним противотанковым оружием, получившем боевое крещение в джунглях Юго-Восточной Азии, стал одноразовый 66-мм гранатомет М72 LAW (англ. Light Anti-Tank Weapon — лёгкое противотанковое оружие). В вооруженных силах США гранатомет М72 стал индивидуальным внештатным противотанковым средством пехоты. После начала массовых поставок в войска одноразовый гранатомет окончательно вытеснил противотанковые винтовочные гранаты. Во время создания индивидуального противотанкового оружия использовалась германская концепция одноразового противотанкового гранатомёта Panzerfaust, отработанная еще в ходе Второй Мировой войны. Однако американцы значительно развили ее, впервые применив раздвижной транспортно-пусковой контейнер, надежно защищавший гранату при хранении и переноске. Гранатомет М72 LAW, созданный в 1959 году компанией Hesse Eastern Co, стал во многом революционным оружием и являлся образцом для подражания при создании одноразовых гранатомётов в других странах. В марте 1961 года М72 LAW официально был принят на вооружение американской армии.


Пусковая труба М72 LAW в положении после выстрела, рядом макет кумулятивной гранаты


Благодаря использованию стеклопластика и недорогих алюминиевых сплавов гранатомет имеет небольшой вес и относительно дёшев. В 1962 году за один М72 LAW американское военное ведомство платило $ 55.


Пехотинец с ранней моделью M72 с прозрачной передней крышкой и нанесённой на неё дальномерной шкалой

Для запуска оперенной кумулятивной гранаты используется телескопический гладкий ствол - внутренний алюминиевый и внешний стеклопластиковый. На корпусе гранатомета расположено пусковое устройство и открытый механический прицел. Пусковое устройство, выполняющее также роль герметичного транспортного контейнера, с двух сторон закрыто откидными крышками. Во время подготовки к выстрелу крышки откидываются, а внутренняя труба выдвигается из внешней назад, при этом происходит взведение ударно-спускового механизма и раскрытие складного прицела. Стрелок устанавливает пусковую трубу на плечо, прицеливается и нажатием на пусковую клавишу производит запуск реактивной гранаты. Сгорание заряда твердотопливного двигателя полностью происходит внутри пусковой трубы. После вылета из пускового устройства, граната стабилизируется раскладным хвостовым оперением. Взведение взрывателя происходит на расстоянии 10 м от дульного среза. Как и в случае с другими реактивными гранатометами, при выстреле из М72 позади стрелка образуется опасная зона протяженностью около 15 м.

Масса гранатомёта составляет 3,5 кг, длина в походном положении – 665 мм, в боевом – 899 мм. Начальная скорость гранаты – 180 м/с. Заявленная бронепробиваемость – 300 мм. Прицельные приспособления рассчитаны на дальность до 300 м. Однако, по словам Заместителя начальника штаба Армии США по научно-исследовательской работе генерал-лейтенанта Дональда Кита, многократно проверенная практическим путём, эффективная дальность стрельбы по подвижным целям не превышает 100 метров. Также завышенными можно считать и показатели бронепробиваемости. В ходе реальных боевых действий попадания из гранатомёта М72 неоднократно выдерживала лобовая броня корпуса и башни советских танков Т-55 и Т-62, а о поражении танков Т-72 речь вообще не идёт. Тем не менее, одноразовые 66-мм гранатомёты получили очень большое распространение. Лицензионное производство М72 LAW велось в Норвегии, Финляндии и Турции. В 80-е году специалистами норвежско-финской компании Nordic Ammunition Company был разработан более простой, дешевый и технологичный вариант M72-750 с новым двигателем. Впоследствии эти улучшения использовали при производстве американского образца. Компания Nammo Talley поставила вооруженным силам США более 350 000 гранатомётов, в 70-80-е годы производство также велось на предприятиях Hesse-Eastern и Norris-Thermador. Таким образом, только в США выпущено более полумиллиона одноразовых 66-мм гранатомётов.

В связи с тем, что М72 LAW является откровенно слабым против современных танков, в 80-90 годы было создано несколько модификаций, предназначенных для поражения легкобронированных целей, с усиленным заброневым и осколочным действием. Официально гранатомёты М72 LAW состоят на вооружении в двух десятках стран и активно применялись во множестве вооруженных конфликтов. Во время войны во Вьетнаме 66-мм одноразовые гранатомёты использовались главным образом против живой силы и огневых точек.

Кумулятивная боевая часть неплохо поражала пехоту, укрывшуюся в различных сооружениях и за лёгкими преградами. После того как армия ДРВ начала использовать в наступательных операциях танки Т-34-85, Т-54 и ПТ-76 гранатомёты применялись по своему прямому назначению. Если «тридцатьчетвёрки» в большинстве случаев поражались уверенно, то броня корпуса Т-54 пробивалась примерно в 50% попаданий. Как ни странно, неплохую живучесть продемонстрировали плавающие легкобронированные ПТ-76. Водоизмещающий корпус, создающий эффект близкий к разнесённой броне, неплохо держал попадания кумулятивных гранат. Трофеями северовьетнамских войск стали несколько тысяч М72 LAW. Трофейные гранатомёты активно использовались в наступательных операциях «вьетконга» на завершающем этапе боевых действий. После знакомства советских специалистов с американским гранатомётом М72, в СССР в 1972 году на вооружение была принята одноразовая реактивная граната РПГ-18 «Муха».

Как и многое другое американское оружие, одноразовые гранатомёты расползлись по всему миру и зачастую оказывались в руках различных повстанческих и террористических организаций. Следующим крупным конфликтом, где задействовались одноразовые гранатомёты, стала Гражданская война в Ливане. М72 активно применяли все стороны конфликта. Вполне предсказуемо 60-мм реактивные гранаты оказались бессильны против израильских танков, оснащённых динамической бронёй, но легко пробивали алюминиевую броню БТР М113. В сентябре 1985 года палестинские боевики огнём гранатомётов LAW уничтожили израильский вертолёт Bell 212.

7 октября 1986 года с помощью гранатомётов М72 было совершено покушение на чилийского диктатора Аугусто Пиночета. Но бойцы Объединённого фронта им. М. Родригеса неправильно выбрали дистанцию стрельбы. Граната, выпущенная со слишком близкого расстояния, не успела встать на боевой взвод и, пробив бронестекло, застряла в нём, не взорвавшись.



Подразделения армии и морской пехоты США использовали модификации М72А6, М72А7 и M72E10 в качестве штурмового оружия во всех конфликтах, где задействовались американские сухопутные силы. Стрельба по бронетехнике велась крайне редко, гранатомёты в основном применялись как штурмовое оружие огневой поддержки. В настоящее время в вооруженных силах США М72 LAW уже не рассматриваются в качестве противотанкового средства и заменены выпускаемыми в США по лицензии шведской компании Saab Bofors Dynamics гранатометами AT4. Для сил специальных операций компания Nammo Talley ведёт поставки гранатомётов серии М72 «Improved LAW». Улучшенные гранатомёты выпускаются в различных вариантах, отличаются более мощным реактивным двигателем, обеспечивающим большую начальную скорость и дальность стрельбы, а также с более мощными кумулятивно-осколочными боевыми частями. Американские спецназовцы предпочитают 66-мм гранатомёты по причине их компактности и меньшего веса в сравнении с 84-мм АТ4.

Пожалуй, самым необычным реактивным гранатомётом, принятым на вооружение в США после Второй Мировой, стал M202 FLASH (англ. Flame Assault Shoulder Weapon – огнемётное оружие, используемое с плеча). Изначально 66-мм четырёхствольный M202 разрабатывался как реактивный огнемёт и предназначался для замены струйных ранцевых огнемётов. Опытные образцы, испытывавшиеся во Вьетнаме под обозначением XM202, зарекомендовали себя положительно. Реактивные гранаты, снаряженные 453 г огнесмеси на основе самовоспламеняющегося триэтилалюминия, надёжно поражали цели в густых тропических зарослях. В серийной модификации объём зажигательной жидкости довели до 600 г. Капсула с огнесмесью раскалывалась от удара в момент падения, разбрызгивая горящую вязкую жидкость в радиусе до 10 м. Начальная скорость зажигательного снаряда - 115 м/с. Уверенное поражение неподвижных точечных целей огнемётными выстрелами возможно на дальности до 250 м, площадных – до 500 м. Максимальная дальность стрельбы – 750 м.

Всего американские армейские части, воевавшие в Юго-Восточной Азии, начиная с 1969 года для полномасштабных боевых испытаний получили 1095 огнемётов XM202 и 16740 снаряжённых обойм XM74 к ним (66960 выстрелов). После завершения войсковых испытаний четырёхствольная пусковая установка была принята на вооружение под обозначением М202.


ХМ 202 во время испытаний


Реактивный огнемет M202 представляет собой многоразовое пусковое устройство, с блоком из четырех гладких стволов калибра 66-мм. В походном положении стволы закрываются передней и задней откидными крышками. При подготовке к стрельбе к пусковому устройству присоединяется контейнер, состоящий из четырех алюминиевых труб, в каждой из которых находится один оперённый реактивный снаряд. После отстрела всех четырех ракет контейнер отсоединяется от пусковой установки и выбрасывается. Для управления огнём имеется складная пистолетная рукоятка со спусковым крючком, расположенная под корпусом, а также коллиматорный прицел на откидном кронштейне с левой стороны корпуса огнемета.

Для расширения сферы применения в состав боекомплекта ввели 66-мм гранату с кумулятивной боевой частью. Оружие с расширенным ассортиментом боеприпасов получило обозначение Multishot rocket launcher М202А1 (рус. Многоцелевая ракетная пусковая установка М202А1). По причине использования блока из четырёх стволов пусковая установка получилась достаточно увесистой. При длине в боевом положении 833 мм, масса составляла 12,7 кг.


М202А1


Эффективная дальность стрельбы кумулятивными гранатами - до 200 м. По американским данным, на дистанции 125 м половина выстрелов укладывается в квадрат размером 2х2 м. Впрочем, с учётом того, что для стрельбы из М202А1 используются реактивные гранаты с боевой частью, заимствованной от одноразового гранатомёта М72, имеется возможность борьбы только с танками первого послевоенного поколения. На которых нет дополнительных противокумулятивных экранов или динамической брони.



В 90-е годы четырёхствольные универсальные гранатомёты М201А1 были выведены в резерв. В первую очередь это связано с рядом несчастных случаев во время тренировочных стрельб. Выстрелы, снаряженные огнесмесью, из-за длительного хранения в момент заряжания контейнера в пусковое устройство разрушались, при этом горючая жидкость самовоспламенялась. В результате огнемётные выстрелы ранних серий утилизировали, а пусковые установки поместили на склады. Но, судя по всему, некоторое количество М201А1 в войсках всё же имеется. В недавнем прошлом отмечено использование четырёхствольных гранатомётов в ходе антитеррористической кампании в Афганистане. Оказалось, что зажигательные снаряды неплохо выкуривают талибов из различных укрытий и пещер.



Ещё одной страной, где приняли на вооружение М201А1, стала Республика Корея. Но в отличие от США в вооруженных силах Южной Кореи четырёхствольные 66-мм гранатомёты активно эксплуатируются до сих пор.



В 1985 году гранатомёт М201А1 засветился в фильме «Коммандо», где в главной роли отставного полковника Джона Мэтрикса снялся Арнольд Шварценеггер. Причём согласно сценарию фильма, гранатомёт был взят из ограбленного оружейного магазина. Конечно, в 80-е годы американское оружейное законодательство было более либеральным, чем сейчас, но гранатомётов, способных вести огонь кумулятивными и зажигательными снарядами, в свободной продаже не было даже тогда.

Продолжение следует…

По материалам:
http://www.combatreform.org/riflehandgrenades.htm
http://www.inetres.com/gp/military/infantry/antiarmor/M67.html
http://www.inert-ord.net/usa03a/usarg/rg/index.html
http://www.warboats.org/stonerordnotes/M40%20RCL%20R3.html
http://weaponland.ru/board/vintovochnaja_granata_m31/25-1-0-160
https://www.globalsecurity.org/military/library/policy/army/fm/23-11/index.html
http://www.combatreform.org/reconinforce.htm
http://www.military-history.org/
Хогг Йэн. Сокрушающие броню. Противотанковое оружие на полях сражений ХХ века. — М.: Эксмо, 2006.
Автор: Линник Сергей
