Баллада о конструкторе-мормоне. Оружие Джона Мозеса Браунинга (часть 1)

Comments

[Котище]

Виват Вячеславу Олеговичу!
Если не секрет, какие планируются зигзаги "Баллады", поделитесь творческими планами!
С уважением, Котище!

[kalibr]

Я обычно с удовольствием отвечаю на такие вопросы, но... в данном случае я просто не знаю. Все зависит от того, какую информацию я найду.

[туц]

спасибо автору за статью

[hohol95]

Наткнулся в интернете!

Ммг. Пулемет Кольт-Браунинг обр.1895 -1914 г. "Русский Заказ" 7.62мм54R

Уникальный по редкости образец оружия. Пулемет Кольт-Браунинг обр1895г-1914г для России(Русский Заказ) под трехлинейный патрон 7.62мм 54R.
Данный пулемет с интересной судьбой. Поступил на вооружение Русской Императорской Армии к концу 15 года, участвовал в сражениях Первой Мировой войны, и в дальнейшем активно использовался в Революционные годы. Вероятно , через какое то время, после революции он был отправлен на склад, где хранился до Великой Отечественной Войны. При острой нехватке оружия в первой половине войны, а именно в 42 году, при подготовке Синявинской операции, по прорыву блокады, был передан частям 2й ударной Армии под командованием Мерецкова. Использовался при неудачной попытке прорыва, в районе Гайтолово, где наши войска попали в окружение, так называемый "Мешок Мерецкова" где практически все погибли. Этот пулемет как раз найден на месте окруженной армии , в районе ур. Гайтолово, при проведении поисковых работ.
С этим пулеметом проведена реставрация, с целью сохранить исторически ценный предмет. Он полностью очищен от ржавчины, восстановлена функциональность пулемета,взводится, щелкает. Все работает штатно, кроме досылания патрона в патронник и производства выстрела (проведена деактивация- шпилька в патроннике ствола через раму-что исключает так же и замену ствола, высверлено зеркало затвора и заварено). Сохранен полностью металл, не стали его обтачивать. Решено было оставить в максимально возможном , оригинальном виде, убрав только ржавчину и восстановив подвижность механизма. На затворе имеются номера, один из них зачеркнут, что говорит о переборке при хранении на складе. Бронзовые детали станка сохранились отлично, местами остатки родной окраски, видна маркировка. Стальные трубы лап-упоров станка полностью заменены. Восстановлен деревянный упор для локтей. В комплекте родной, так же вычищенный от ржавчины, щиток.

Жизнь оружия, как и жизнь человека бывает полна приключений и тяжёлых испытаний!
А может пройти тохо и скучно в ящике хранящемся на оружейном складе!

[пищак]

Благодарю! Очень интересное Сообщение, товарищ Hohol95!
С уважением.

[hohol95]

Старый Боровск
Боровский край в годы Великой Отечественной войны 1941-1945 гг. > Станковый пулемет «Кольт-Браунинг» образца 1895/1914 гг.

4 августа 1941 года комиссар 5-й дивизии народного ополчения докладывал штабу 33-й армии о наличии вооружения в дивизии: «Пункт 8: Станковые (имеется в виду пулеметы – А.Ф.), По табелю – 144, Налицо- 243. Примечание. Системы Кольта».
Стоит особо заметить, что в дивизии на тот период недоставало 243 ручных пулемета ДП, а их, как бы «компенсировали» 99 станковых пулеметов Кольта.

Ополчение на защите Москвы. Документы и материалы о формировании и боевых действиях Московского народного ополчения в июле 1941–январе 1942 г. Сост.: Л.С. Беляева, В. И. Бушков, И. И. Кудрявцев. М., «Московский рабочий», 1978. С.145–146.
Александр Фолиев, подполковник запаса
Просторы интернета велики...

[Astra wild2]

Даже я вижу,что щиток напоминает:"Максим"

[пищак]

Вот кто бы сомневался! Ещё когда прочёл название, то понял, что это только уважаемый Вячеслав Олегович в состоянии по-настоящему "поднять" такую объёмную и шикарную тему , и не ошибся!
Прочёл с огромным интересом, особенно понравилась схема пистолета с газоотводом-"картофелекопалкой" вверх-совершенно не знал про этот, условно, "короткоствол", век живи-век учись !
Благодарю Автора очень познавательной Статьи и буду ждать продолжение!

[Морской Кот]

Краем глаза увидел слово "баллада" и сразу забыл про все остальные дела.
Спасибо Вам дорогой товарищ Менестрель.

[алекс-сп]

Вот ведь удивительно... Браунинг разработал более десятка моделей оружия, которые пошли в серию. А фото его фигурируют, в основном, с моделью А5. Как будто их и не было....Или он, как рьяный охотник, больше всего ее любил? Но тот-же В-25 был не хуже.

[kalibr]

Будет фото, где он за пулеметом!

[Jerk]

Есть одно пижонистое, этак пижонисто бочком уселся за станок с М1895

[свой1970]

Цитата: алекс-сп

А фото его фигурируют, в основном, с моделью А5. Как будто их и не было....Или он, как рьяный охотник, больше всего ее любил?

-самая удачная модель, оооочень долго выпускалсь, очень ценилась охотниками за надежность и качество
"По имеющимся данным, ружья семейства Browning Auto-5 производились фирмами Fabrique Nationale и Remington в течение нескольких десятилетий, почти на всем протяжении XX века. За это время было выпущено более двух миллионов ружей всех вариантов и модификаций. "
статья была здесь на ВО
https://topwar.ru/96270-samozaryadnoe-ruzhe-browning-auto-5.html

[AK64]

Эт да, Браунинг заслуживает поэмы. Или баллады. Очень умный и изобретательный был мужчина. Как бы не треть оружия, лучших образцов, 20-го века --- это он, Браунинг
Жаль что он на оружии заострился, может что-то и более полезное для людей изобрёл бы...

[san4es]

Патент Джона Браунинга 1893 года на автоматический пулемет был взят компанией Colt, в результате чего появился пулемет Кольт-Браунинг 1895. Первоначально под патрон 6 мм Lee Navy, позднее он был переоборудован для стрельбы различными патронами, в том числе .30-06 Springfield и английский .303 винтовочный патрон. Первоначальная конструкция была построена с очень тяжелым стволом, чтобы поглощать тепло стрельбы. Скорострельность составляла около 400 выстрелов в минуту. При использовании на низкопрофильной треноге , рычаг затвора имел тенденцию копать землю, и дал пулемёту прозвище "Картофелекопалка". В 1914 году конструкция была пересмотрена для использования легко заменяемого оребренного ствола. Кольт 1895 имел ограниченное применение в WW1...

[Jerk]

Единственно, добавил бы, что М2 95 лет выпускается не от хорошей жизни, а именно из-за мощнейшего оружейного лобби, которая армейскую стрелковку в США давно гробит. Кстати, эммиграция Браунинга - это подтверждает.
По тем же пулеметам - в США их не умели делать никогда. Максим сделал пулемет в Англии, Браунинг - в Бельгии, Льюис(полковник США) - Бельгии опять, про попытку слизать МГ молчим - все равно не получилось, сейчас покупают Миними и пиратят КОРДы полувековой давности.
И все из-за лобби, в США легко задавят любую контору, которая в теории может быть конкурентом. И радостно примутся пилить - и так уже 120 лет минимум.

[san4es]

Цитата: Jerk

...И радостно примутся пилить - и так уже 120 лет минимум.

...Это их "пожизненное кредо"

[Curious]

"Наверное, есть книги, в которых его биография рассматривается более подробно..."
Конечно есть.

Сколько он учился и где – такая информация в Интернете не встречается
Да, ради такого человека можно было и поднапрячься. До пятнадцати лет он ходил в школу. Потом его школьный учитель ему посоветовал больше в школу не ходить и сосредоточиться на том, что ему нравится - оружии. Без сомнения, очень прозорливый человек, имя его не сохранилось.

[Лад]

Уже в 1890 году компания Кольт начала выпуск первых в США автоматических пистолетов, и этот образец тоже был сконструирован Браунингом.

А кто-то может дать ссылку на фото и описание этого пистолета? Наверное это был прототип 1900-го, но хотелось бы глянуть на отличия.

[san4es]

Цитата: Лад

Уже в 1890 году компания Кольт начала выпуск первых в США автоматических пистолетов, и этот образец тоже был сконструирован Браунингом.

...Наверное это был прототип 1900-го.

...Патент под номером №580926 в котором описывалась конструкция будущего пистолета Браунинг модель 1900 года (1900 FN Browning), а так же патент №580924 от 20 апреля 1897 года, который стал основой для создания автоматического пистолета Кольт модели 1900 года (Colt Model 1900). Еще в 1896 году Браунинг представил в Харфорд, где располагалось предприятие Кольта, прототип своего пистолета. Оружие было изготовлено под патрон .38 калибра с закраиной. Кольт сразу увидел возможность использовать конструкцию Браунинга для выпуска пистолета военного образца.

Несмотря на то, что Пистолет Кольт Модель 1900 года не принес большого коммерческого успеха он заложил основу для создания целой серии самозарядных пистолетов Кольта. В конечном итоге именно он стал прообразом одного из самых успешных военных пистолетов 20-го века — Кольт 1911.

http://historypistols.ru/blog/pistolety-pod-unitarnyj-patron-avtomaticheskie/pistolet-kolt-model-1900-goda-colt-model-1900/

...хотелось бы глянуть на отличия.

[Лад]

Спасибо, это я все видел. Но это патенты и пистолеты от 1897 года и моложе. А автор статьи написал, что уже в 1890 году компания Кольт начала выпуск первых в США автоматических пистолетов, и этот образец тоже был сконструирован Браунингом. Вот хотелось бы глянуть на этот кольт 1890 года.

[Curious]

Автор статьи с очень большой долей вероятности допустил ошибку по поводу "Уже в 1890 году компания Кольт начала выпуск первых в США автоматических пистолетов, и этот образец тоже был сконструирован Браунингом."
Все патенты Браунинга просчитаны и пересчитаны. Дабы не искажать истину, цитирую в оригинале:"Browning’s first pistol patent was filed on 14 September 1895 and was followed just over a year later by three more pistol patents filed on 31 October 1896. All four U.S. patents were granted on 20 April 1897, having been given successive numbers:
#580,923, for an automatic pistol that was never manufactured, but various elements of which appeared in later Browning pistols;
#580,924, for a design which became the Colt Automatic Pistol of 1900;
#580,925, for an automatic pistol with a rotating barrel locked breech design and a grip safety, which was never manufactured;
#580,926, for the design which became the 1900 FN Browning.
То есть автор в статье приводит фото первого "пистолетного" патента Браунинга, но называет его "Очень интересный патент на пистолет с отводом газов из ствола вверх".
Приведу полный лист патента.

Пистолет этот никогда не производился, но многие его элементы использовались в последующих конструкциях. Так что никаких автоматических пистолетов Браунинга до 1898 года не было.

[Лад]

Ясно. Спасибо, это я и хотел выяснить. Сам я предполагал так же, но грызли сомнения, а вдруг... ))

[san4es]

...Добавлю к уваж. Curious (Victor) Сегодня, 21:58
...По итогам просмотра десятка источников (в т.ч зарубежн.). На производстве Кольта до 1900 года, выпускались лишь револьверы и пистолеты типа "Диллинджер" (помимо длинностволов)...Возможно имелся ввиду револьвер двойного действия
https://historyonline.livejournal.com/153549.html

[пищак]

Обратил внимание, что а анимационном видео с Кольт М1911 показан пистолетный ствол с правыми нарезами. Наверное, уже лет тридцать, как изучал этот пистолет, но помнится мне( наверное, из-за тогдашнего удивления этой "необычностью"-мой отец, артиллерист по военной профессии, объяснил это стремлением конструктора пистолета, деривацией пули влево, скомпенсировать увод ствола вправо от линии прицеливания, при выстреле), что левые нарезы были в .45 калибре, или не всегда( а может просто инерция мышления аниматоров)?!
Благодарю, товарищ Санчес! Вы, как всегда, трудитесь не покладая рук-всё о народе думаете, всё о народе!

[san4es]

Приветствую...В паре других роликов про М1911, с направлением нарезов, та-же "правая резьба". (скриншот):

Цитата: пищак

...трудитесь не покладая рук-всё о народе думаете, всё о народе!

...Ну, это громко сказано...Всё делается легко и непринуждённо ...Была-бы тема -- а материал найдётся

[пищак]

Премного Благодарю, товарищ Санчес , за Ваш Неустанный Труд над визуализацией Статей ВО!
Очень ценю, так как мне "информативнее" хотя бы один раз увидеть, чем сто раз прочитать или услышать!
С Уважением

[gross kaput]

Цитата: san4es

(скриншот):

Только на скрине Хай Пауэр. :)

Цитата: пищак

что левые нарезы были в .45 калибре,

Ваш батя был прав - именно так и есть

[san4es]

...Ошибка--Sorry. Подстава, YouTubовская
Правильно будет так:

[gross kaput]

В 1921 году им же был сконструирован и крупнокалиберный пулемет «Браунинг М2», который получился настолько удачным, что он до сих пор состоит на вооружении американской армии и армий 50 стран мира и, более того, его производят до сих пор.

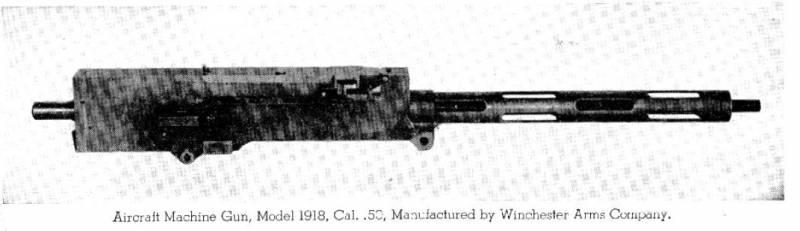

Не верно, крупнокалиберный пулемет Браунингом разрабатывался с 1918 года, в том же году под наименованием "М1918" появилась предназначенная для вооружения самолетов, увеличенная версия пулемета М1917 под патрон 12,7мм и с воздушным охлаждением вместо водяного. Но к тому моменту война кончилась и интерес к крупнокалиберным пулеметам (да и не только к ним) в армии и ВВС угас.
Единственные кто проявлял хоть какой-то интерес был флот и в 1923г. был принят на вооружение ВМС США под обозначением Browning .50, М1921, пулемет являющийся переделкой опытного авиационного м1918. М1921 имел водяное охлаждение ствола, маслянный буфер, канистру-расширительный бачок и помпу. Но Браунинг на морском варианте не остановился - на основе решений М1918 (воздушное охлаждение) и М1921 (буфер и более мелкие элементы) был создан Browning .50, М1921 Aircraft Machine Gun
но авиаторы к нему отнеслись без энтузиазма. Работа над универсальным пулеметом на базе разработок браунинга началась только в 1927г (уже после смерти Джона Мозеса) совместно фирмой Кольт и армией США (отделом разработок стрелкового оружия) и закончилась в 1932г появлением уже всем известной версии Browning .50 М2. От М1921 новый пулемет отличался возможностью изменения направления подачи ленты (что важно для спаренных и авиационных) и своей универсальностью, теоретически любой М2 мог быть скомплектован в одной из версий - станкового, танкового, зенитного с водяным охлаждением, спаренного и авиационного - турельного, синхронного или крыльевого. Станковая версия получила наименование M2 HB (heavy barrel), авиационные AN/M2 имели более короткие и легкие стволы.
В общем хоть M2 и является потомком М1921 но потомком глубоко модернизированным и появившимся только в 1932г.

[kalibr]

Спасибо! Очень интересное дополнение. Не знал этого...

[gross kaput]

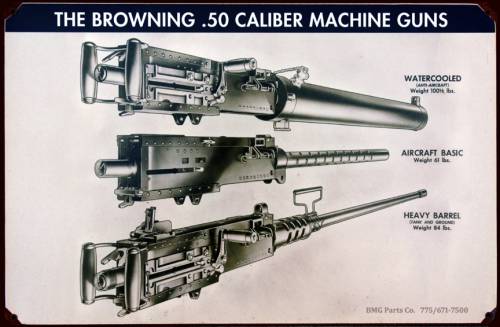

Не за что, закину пару картинок

На последней картинке хорошо видно насколько изменился М1921 чтоб стать М2, так что называть годом рождения М2 21-й год не корректно, как и не корректно считать его создателем только Браунинга, в доработке пулемета принимало участие еще несколько человек, в первую очередь сотрудник "Кольта" Фред Мур и армейский специалист полковник Грин.

[Curious]

Позволю себе дополнить Ваш фоторяд.

[hohol95]

То-же нашёл фото с крупнокалиберным Браунингом.

[hohol95]

На борту HNMS SLEIPNER,норвежского эсминца, действующего совместно с британцами, 25 сентября 1940-го года.... Лицензионный норвежский крупнокалиберный Браунинг...

[faterdom]

Единоличный вклад одного человека в развитие стрелкового оружия, вероятно, рекордный среди всех. Но, справедливости ради, те, кто мог выбирать в первую мировую и в Гражданскую в качестве короткоствола выбирали Маузер, самые большие потери из стрелковки во второй мировой принес MG-42, а по массовому тиражу какой-либо стрелковки - рекордсмен автомат Калашникова.

[gross kaput]

Цитата: faterdom

Но, справедливости ради, те, кто мог выбирать в первую мировую и в Гражданскую в качестве короткоствола выбирали Маузер

С чего бы это? С96 был популярен в РККА, но по большему счету не в силу ТТХ а как статусная вещь.
Браунингов в РИ и затем в РСФСР было ни как не меньше чем маузеров, просто десятилетиями отпечатывающийся штамп красного конника или революционного матроса с маузером вытеснил из истории браунинги, кольты, штайеры коих было не меньше.

Цитата: faterdom

, самые большие потери из стрелковки во второй мировой принес MG-42

Это откуда? расскажите как можно посчитать потери от конкретного образца оружия в условиях той бойни? Ни кто тогда подобной статистики не собирал, да и как вы себе это представляете? вскрывать все трупы с огнестрельными ранениями? Возьмем как допущение что кому-то пришло в голову вскрывать всех погибших с целью определения оружия, не будем даже вдаваться в то что ранения могут быть сквозными (что характерно для винт.патронов даже на больших дальностях) ну наковыряли мы горку пулек Ss калибра 7,92мм - а из какого оружия они выпущены? может кар 98? а может МГ13 или МГ34, а может чешские ZB 26 или ZH-29? а может польские мосинки перестволенные под 7,92мм? или еще с десяток стрелялок под этот патрон.
То-же и по раненым никто полной статистики по огнестрельным ранениям ни вел - ни до того это было, поэтому и фигурируют все огн. ранения в одной графе без привязки даже к типу патрона.

[jjj]

С удовольствием почитаю продолжение. У Браунинга, на мой взгляд, есть две вещи, которые изменили оружейный мир. Это М1911 и BAR

[gross kaput]

Цитата: jjj

. У Браунинга, на мой взгляд, есть две вещи, которые изменили оружейный мир

Мир изменили ни конкретные кольты-бары, а сами идеи и патенты Джона Мозеса, к примеру затвор являющийся и кожухом закрывающим механику пистолета, размещение возвратной пружины под стволом и вокруг ствола, затворная задержка, коробчатый магазин в рукоятке, короткий ход ствола сцеплением/ расцеплением за счет подъема опускания казенной части, свободный затвор и пр.
Т.е. основная заслуга Браунинга это не конкретные образцы а очень удачные конструктивные решения и изобретения, по сути можно разобрать практически любой образец современного оружия и в нем обязательно найдется что-то из идей Браунинга.
Плюс к этому и гениальная способность Джона Мозеса делать очень простые по устройству и изготовлению образы при этом на голову превышающие по ТТХ оружие конкурентов - к примеру тот-же С96 и кольт1911 - первый это часы с кукушкой и головная боль технолога даже в наше время и достаточно простой и технологичный 11-й, только вот первый без кобуры-приклада не удобная каралыга с жутким балансом а второй очень удобно лежит в руке.

[Морской Кот]

Цитата: jjj

С удовольствием почитаю продолжение. У Браунинга, на мой взгляд, есть две вещи, которые изменили оружейный мир. Это М1911 и BAR

В отношении изменения мира по Браунингу: с М1911 полностью согласен, но до БАРа уже были Мадсен и Льюис, и даже "нечто" Шоша.

[Saxahorse]

Спасибо, интересное начало. Самой забавной из конструкций Бранунинга мне почему то кажется «картофелекопалка» Кольт М1895/1914. Поршень открывающийся наружу это неожиданно. Насколько помню эту его конструкцию даже к одному из последних гатлингов пытались приделать.

[faterdom]

Цитата: gross kaput

С чего бы это? С96 был популярен в РККА, но по большему счету не в силу ТТХ а как статусная вещь.

Ага, внезапно. Вместе с РККА образовалась масса маузеров из ниоткуда... Штатным оружием офицеров в Российской империи маузер не являлся, но вот приобретать его самостоятельно не возбранялось. Что многие офицеры и делали. Из статусных соображений, или еще каких, но это были люди в оружии разбиравшиеся, и стоил маузер не сказать, что дешево. В качестве трофея тоже охотно брали. Так что популярным он стал не в РККА и не в ЧК, а по обе стороны Гражданской войны.

[gross kaput]

Цитата: faterdom

Вместе с РККА образовалась масса маузеров из ниоткуда...

Еще раз для особо "знающих" - маузеров было не много - в том числе поэтому он и стал достаточно редким и в то-же время статусным оружием в РККА, причем именно С96 наиболее часто использовался в качестве наградного.

Цитата: faterdom

но вот приобретать его самостоятельно не возбранялось.

Вопрос а где именно господа офицеры могли приобретать маузеры? Дык как не странно в РИ была разрешена торговля короткоствольным оружием через магазины :) Т.е. в распоряжении оружейных магазинов к началу ПМВ было достаточно большое количество С96, вопрос на засыпку а куда-же разошлись стволы со складов магазинов Москвы и Петербурга в 17-18-х годах?

Цитата: faterdom

Штатным оружием офицеров в Российской империи маузер не являлся

Офицеров нет - а вот в воздухплавательных и авиационных частях русской армии С96 стал штатным образцом с 1913г., чуть позже с96 стал штатным оружием экипажей броневиков
Что-же касается остального - то наиболее популярным у господ офицеров был браунинг 1903г, как из-за гораздо более комфортных габаритов та и из-за цены, тот-же 1903-й состоял на вооружении жандармского корпуса (музейные образцы и ММГ 1903-их с чехуми жандармов не такая уж и редкость).
Кольты 1911 продавались в магазинах, а в 1916-17 гг в РИ была поставлена 51 000 кольтов в рамках военной помощи. Это не считая остальных стрелялок в магазинах РИ в дальнейшем использовавшихся в годы революции маузеров 1914, парабелумов, браунингов 1900 и 1910.
А после всего этого перечитаем классику литературы посвященную тому периоду и написанную участниками тех событий к примеру "Школу" Гайдара или "как закалялась сталь" Островского и поищем там описания короткоствола у участников событий :) Сюда-же из известных эпизодов можно поинтересоватся расстрелом царской семьи и использовавшимся там оружием - и т.д. и т.п.
После чего постараемся критично подойти образу революционного матроса с маузером
P.S. О моде на маузеры, именно о моде, говорит и заказ в 1924-м году 20000 маузеров боло в Германии, и о закупке в 30-х годах несколько сотен подарочных Астр 901-903 (испанские клоны с96) для награждения все возможных начальников и отличившихся.

[Джон22]

Джон Мозес ещё и автоматические пушки разрабатывал. 20 и 37 мм стояли на танках и самолётах. На Р-39 в частности.

[Аркадий Гайдар]

По поводу пистолета Браунинга с отводом пороховых газов. позволю себе не согласиться с выводом автора статьи, о неудобстве для стрелка. И в качестве примера вспомню Парабеллум, или Люгер 08. Классика жанра, который до сих пор выпускается, для ценителей оружейного искусства, так сказать. А кроме того, к газоотводной системе в США вернулись в конце 20-го века в мощном пистолете Дезерт Игл. То есть, и в этой модели Джон Браунинг опередил своё время.

[Astra wild2]

Вячеслав Олегович, почему FN не производила пулеметы Браунинг?

[Фил77]

В самом деле,почему?!

[Astra wild2]

По крайней мере у Вячеслава Олеговича Браунинг-Кольт.
Я заинтересовалась Браунингом и полезла в"профиль"Вячеслав Олеговича.
Столько интересного и случайно увидела
