Три необычных автомата ХХ века

47

В мире автоматического стрелкового оружия порой попадаются довольно необычные модели. Особенности их конструкции и внешнего вида выделяют их на фоне других автоматов. Но самыми необычными, как правило, являются автоматы, так и не попавшие в серийное производство.


Пожалуй, наиболее продуктивными на создание «странных» автоматов стали 1960-е – 1970-е годы. В разгар "холодной войны" военные ведомства многих стран были заинтересованы в поиске наиболее эффективных решений по созданию скорострельного и мощного автоматического оружия. В свою очередь, конструкторы, желая удовлетворить запросы военных, предлагали все более экстравагантные идеи.

Например, еще в 1963—1965 годах советский конструктор Николай Михайлович Афанасьев разработал очень интересный прототип автомата ТКБ-011 (Тульское конструкторское бюро). Это был один из первых автоматов со схемой компоновки «булл-пап», при которой спусковой крючок выносится вперед и располагается перед магазином и ударным механизмом. Подобная компоновка позволяла сократить длину оружия без необходимости сокращения длины ствола и связанного с этим снижения точности и кучности стрельбы.

В одной из статей, опубликованных в американском журнале The National Interest, автомат ТКБ-011 и другой советский автомат, ТКБ-022 конструктора Германа Коробова, сравнили с «оружием пришельцев», акцентируя внимание на их необычном внешнем виде. Но еще более интересен автомат ТКБ-1046.

ТКБ-1046


Разработка автомата ТКБ-0146 осуществлялась под руководством известного конструктора Игоря Яковлевича Стечкина, почему он и получил неофициальное название «автомат Стечкина». Оружие разрабатывалось для участия в конкурсе «Абакан», объявленном Министерством обороны СССР в 1978 году для определения наиболее эффективного автомата, обладающего лучшими характеристиками по сравнению с уже стоящими на вооружении Советской Армии автоматами.


Как и ТКБ-011 и ТКБ-022, ТКБ-0146 был скомпонован согласно принципу «булл-пап», а действие автоматики основывалось в этом оружии на отводе пороховых газов из канала ствола через боковое отверстие. В автомате реализовывался принцип смещенного импульса отдачи при неподвижном магазине при помощи двухступенчатой подачи патрона из магазина в патронник.

Но самой впечатляющей особенностью автомата ТКБ-0146 была, конечно, способность совершать почти 2 тысячи выстрелов в автоматическом режиме. Кстати, именно чрезмерный расход патронов и стал одной из причин, по которым ТКБ-0146 был все же забракован и не поступил в серийное производство.

Автомат H&R SPIW


Американский конструктор Дэвид Дардик более известен нам своими «пистолето-револьверами». Однако его компания, производившая гибриды пистолетов и револьверов, просуществовала недолго. Зато в начале 1960-х гг. Дэвид Дардик решил поучаствовать в программе разработки автоматического оружия с повышенной скорострельностью, скоростью пули и кучностью стрельбы.



В итоге в 1964 году Дэвид Дардик представил автомат H&R SPIW. Он был оснащен трехзарядным подствольным гранатометом с револьверной подачей. Естественно, Дардик воспроизвел в новом оружии барабанную систему подачи, применявшуюся в пистолетах Dardick. У автомата было три ствола, заряжался он патронами с пластиковой гильзой. Пули вылетали со скоростью до 1400 м/с. Автоматический огонь имел темп 500 выстрелов в минуту.

Автомат H&R SPIW стрелял залпами из трех стволов, что позволяло увеличить кучность стрельбы без необходимости усложнения конструкции оружия. Но красиво такое решение выглядело лишь на бумаге: в реальности кучность стрельбы оказалась ниже, чем у автоматов – конкурентов, сам автомат был в два раза тяжелее, чем предписывалось условиями конкурса, да и безопасность его для стрелка оставляла много вопросов. В итоге автомат не допустили к основной части испытаний, а контракт с Дардиком расторгли.



Автоматическая винтовка G11


Естественно, собственные разработки в области автоматического оружия в годы "холодной войны" вела и ФРГ. Компания Heckler & Koch, совместно с Dynamit Nobel AG, в течение 1970-х – начала 1990-х гг. работала над проектом автоматической винтовки G11. В итоге в начале 1980-х гг. появился автомат в пластиковом корпусе, напоминающем трапецию, где выступающими деталями были лишь рукоятка управления огнем и оптический прицел.

Автомат G11 работал по схеме «булл-пап», стрелял безгильзовым патроном, магазин был размещен над стволом. В G11 была применена лафетная схема, то есть ствол, магазин и казенник были смонтированы на одном основании.

Однако результаты испытаний новой автоматической винтовки военных не устроили. Она показала свою ненадежность, невероятную сложность механизма, патроны оказались чрезмерно хрупкими. В итоге бундесвер так и не принял новую винтовку на вооружение, и ее проект был постепенно свернут и забыт.
Автор:
Использованы фотографии:
Википедия/Bojoe; https://pikabu.ru; Avdajprl
47 комментариев
Информация
Уважаемый читатель, чтобы оставлять комментарии к публикации, необходимо зарегистрироваться.

Уже зарегистрированы? Войти

  1. рич
    рич 8 сентября 2020 17:00 Новый
    +14

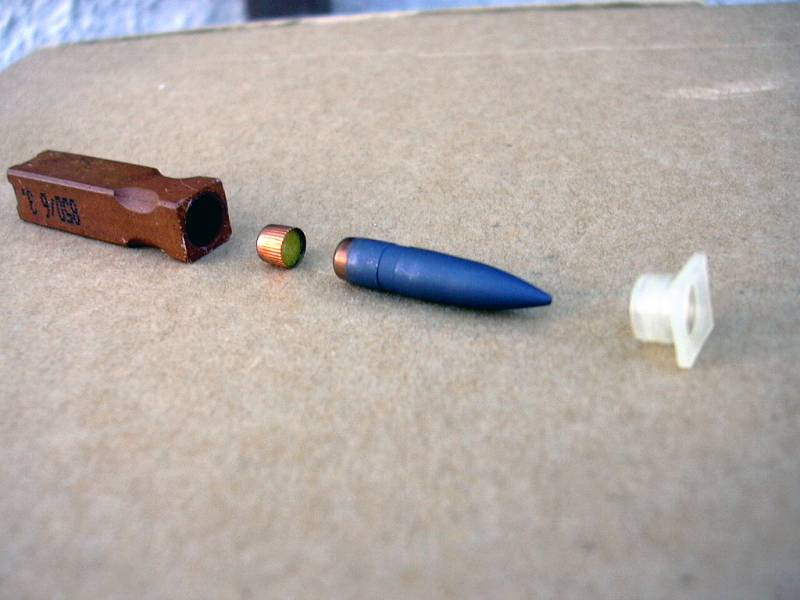

    Безгильзовый патрон калибра 4,7×33 мм, финальная версия.

    1. Морской Кот
      Морской Кот 8 сентября 2020 17:57 Новый
      +7
      Дмитрий, привет. hi По поводу автомата Стечкина. Я может быть что-то неправильно понял, но не расшифруете ли для меня фразу автора:
      В автомате реализовывался принцип смещенного импульса отдачи при неподвижном магазине при помощи двухступенчатой подачи патрона из магазина в патронник.
      Я имею в виду "неподвижный магазин", что он этим хотел сказать? Нет, я помню, что у Льюиса и Дегтяря диски вращались, но здесь вроде бы простой секторный магазин.
      1. рич
        рич 8 сентября 2020 19:47 Новый
        +8
        Константин , мое почтение hi
        Сначала патрон извлекается досылателем затворной рамы и подается на промежуточный подаватель-лоток, после чего затвор подает патрон с подавателя-лотка в патронник, а досылатель затворной рамы — следующий патрон на подаватель-лоток
        А уж по занудлевее:
        При ведении огня в режиме смещенного импульса отдачи (положение переводчика режимов огня «2»), первый выстрел производится наколом капсюля ударником при воздействии на него курка. После выстрела с началом отката подвижных частей (ствола и ствольной коробки) стреляная гильза извлекается из патронника и подается в гильзоотвод при помощи рычажного отражателя на затворной раме, затворная рама успевает подать с подавателя-лотка второй патрон и через специальный выступ воздействовать на ударник — происходит второй выстрел. После чего подвижные части приходят в заднее положение — стрелок получает импульс отдачи от двух выстрелов. При движении вперёд, затвор специальным выступом выталкивает гильзу из кожуха ствольной коробки наружу через окно выброса гильз, расположенное справа над рукояткой управления огнём (таким образом снимаются также проблемы выброса стреляных гильз при стрельбе с левой руки и загазованности в районе лица стрелка). Окно выброса гильз и вырез для рукоятки перезаряжания закрыты подпружиненными крышками. При ведении огня очередями в обычном темпе и одиночными выстрелами накол капсюля каждый раз происходит при помощи курка. Предохранитель-переводчик режимов огня установлен на левой стороне кожуха ствольной коробки, имеет 3 положения — «П» (предохранитель включен), «О-А» (одиночный или автоматический огонь, выбор осуществляется степенью нажима на спуск), «2» (огонь с отсечкой по 2 выстрела в высоком темпе стрельбы).
        1. рич
          рич 8 сентября 2020 19:50 Новый
          +6
          Здесь вроде бы простой секторный магазин.

          так точно:- рожковый магазин ёмкостью 30 патронов, аналогичный магазину автомата АК-74.
          Изначально планировалось питание из магазина повышенной ёмкости, четырёхрядного на 60 патронов, однако в срок добиться его эффективной работы не удалось,
        2. Морской Кот
          Морской Кот 8 сентября 2020 19:52 Новый
          +1
          Спасибо, Дмитрий, это ясно. Но я про "неподвижный магазин" , честно говоря, ни разу не встречал что-либо стреляющее с подвижным магазином. Я имею в виду исключительно автоматическое (или полу) оружие.
          1. Перейра
            Перейра 8 сентября 2020 20:56 Новый
            +3
            Есть системы с подвижным магазином.
            Например пулемёт Бреда М37.
            1. Морской Кот
              Морской Кот 8 сентября 2020 21:29 Новый
              +2
              Это не магазин, а кассета.

              Это тоже не магазин, а кассета, хотя здесь хоть патроны прикрыты от постороннего воздействия.
              1. Перейра
                Перейра 8 сентября 2020 22:30 Новый
                +2
                Не вижу принципиальной разницы.
          2. Bad_gr
            Bad_gr 8 сентября 2020 23:28 Новый
            +1
            Цитата: Морской Кот
            Но я про "неподвижный магазин"

            Если не путаю, какой-то из наших автоматов (Никонов?) имел магазин на раме, которая смещалась во время выстрела. Заставили это безобразие исправить. Магазин стал неподвижным, но появились нюансы: что бы дослать патрон в ствол, надо затвор передёрнуть 2-а раза.
            1. AUL
              AUL 9 сентября 2020 10:55 Новый
              0
              Автомат G11 работал по схеме «булл-пап», стрелял безгильзовым патроном, магазин был размещен над стволом.
              Это схема булл-пап?
      2. Ingenegr
        Ingenegr 10 сентября 2020 10:00 Новый
        +1
        Отвечу вместо автора.
        Дело в том, что одновременно с ТКБ-0146 на конкурс был представлен автомат АС разработки Г.Н. Никонова, также выполненный по схеме со смещением импульса отдачи. Так вот этот образец имел подвижный в продольном направлении магазин.
  2. рич
    рич 8 сентября 2020 17:05 Новый
    +11
    Автомат G11 работал по схеме «булл-пап», стрелял безгильзовым патроном, магазин был размещен под стволом.

    в данном случае коробчатый магазин на 45 или 50 патронов 4,7×33 мм
    но были и другие варианты:
    HK LMG (модификация G11 в варианте «лёгкий пулемёт») с магазином на 300 патронов в прикладе
  3. tolancop
    tolancop 8 сентября 2020 17:30 Новый
    +6
    Ни о чем. Мусор. К раскрытию темы авто даже и не пытался подойти. Весь смысл материала: "А вот были такие штуковины...". И все, по большому счету. Графоманство какое-то...
    1. kalibr
      kalibr 8 сентября 2020 18:04 Новый
      -4
      Бросьте Вы читать это... У меня только что статья вышла по щиты рондаши. Там все подробно и фото отличные!
      1. Tank Hard
        Tank Hard 8 сентября 2020 18:29 Новый
        +10
        Цитата: kalibr
        Бросьте Вы читать это... У меня только что статья вышла по щиты рондаши. Там все подробно и фото отличные!

        Выглядит как недобросовестная реклама своего товара. wink Типа не покупайте его сгущёнку, ибо моя слаще. feel
        1. kalibr
          kalibr 8 сентября 2020 18:50 Новый
          +3
          Зато, Даниэль, "товар" хороший!
          1. Tank Hard
            Tank Hard 8 сентября 2020 18:52 Новый
            +2
            Цитата: kalibr
            Зато, Даниэль, "товар" хороший!

            Возможно, спорить не буду. hi
            1. kalibr
              kalibr 8 сентября 2020 19:33 Новый
              +2
              Цитата: Tank Hard
              спорить не буду.

              Зачэм спорить, дарагой? Посмотри сам, однако...
              1. рич
                рич 8 сентября 2020 20:01 Новый
                +7
                fellow Где дают? Сколько в одни руки? Кто последний? Уже бегу!!!

                Tank Hard, kalibr Вам обоим респект good
                с чувство юмора у Вас все в порядке - знатно повеселили good
      2. Вождь краснокожих
        Вождь краснокожих 8 сентября 2020 18:37 Новый
        +3
        Уже отметили)))
  4. edmed
    edmed 8 сентября 2020 17:33 Новый
    0
    Цитата: рич
    HK LMG (модификация G11 в варианте «лёгкий пулемёт») с магазином на 300 патронов в прикладе

    А ититская жизнь,как с этим жить,не то что воевать what
  5. Морской Кот
    Морской Кот 8 сентября 2020 18:00 Новый
    +6
    По поводу Геклера с Кохом: неудивительно, что с таким механизмом винтовку на вооружение не приняли.

    А внешне вроде бы и ничего...
    1. Tank Hard
      Tank Hard 8 сентября 2020 18:37 Новый
      +3
      Цитата: Морской Кот
      По поводу Геклера с Кохом: неудивительно, что с таким механизмом винтовку на вооружение не приняли.

      Существует ещё мнение, что "доведению до ума", этой винтовки, помешало воссоединение ФРГ и ГДР в единое государство. А этот процесс был весьма затратен и этот проект Хеклер унд Кох с "динамитом"положили под сукно". Деньги.., деньги... request
    2. Mister X
      Mister X 9 сентября 2020 20:29 Новый
      +2
      Цитата: Морской Кот
      с таким механизмом винтовку на вооружение не приняли.

      hi
      Да, механизм у G11 как у будильника wink
      Другой недостаток - длина магазина на 45 патронов, и сложности с его заменой.
      Кстати, магазин крепится над стволом, и не один: 1 рабочий + 2 запасных (итого 135 патрона).
      Видео неполной разборки
      1. Морской Кот
        Морской Кот 9 сентября 2020 20:46 Новый
        +1
        Да, механизм у G11 как у будильника wink

        Да, более точное определение трудно подобрать, достаточно подсыпать немного песочка и всё. smile
        1. Mister X
          Mister X 9 сентября 2020 22:39 Новый
          +2
          Цитата: Морской Кот
          достаточно подсыпать немного песочка и всё

          Наверное достаточно и нагара: не почистить оружие после стрельбы
          1. Морской Кот
            Морской Кот 9 сентября 2020 23:11 Новый
            0
            Короче говоря, воевать им нужно в вакууме и при полном отсутствии неприятеля.
            1. Mister X
              Mister X 10 сентября 2020 08:09 Новый
              +3
              Цитата: Морской Кот
              воевать им нужно в вакууме и при полном отсутствии неприятеля

              Согласитесь, немцы - отнюдь не глупые люди.
              Винтовка G3 и ПП MP5 тому доказательство.

              Повторюсь: возможно G11 опередила своё время.
              Как демонстратор идей изделие доказало свою работоспособность.
              Разработка - вещь сложная.
              А тестирование и доработка - не менее сложное, и дорогое занятие.
              Вспомните, как убого выглядят сейчас первые мушкеты, танки, итд.
              У G11 есть куда двигаться: в сторону упрощения конструкции, смены боеприпаса, замены магазина с 45 на 30 патронов, отказа от 2 и 3 магазина над стволом.
              Кстати, изначально G11 задумывался 3-ствольным wink

              Не удивлюсь, если окажется, что в FN P90 использовались решения от G11.
              Расположение магазина над ствольной коробкой и принцип подачи патронов ничего не напоминает?

    3. gross kaput
      gross kaput 12 сентября 2020 09:50 Новый
      +1
      Ну вообще-то приняли wink А вот массовый выпуск развернуть действительно не успели.
  6. Оператор
    Оператор 8 сентября 2020 20:07 Новый
    +4
    Стреляющий агрегат G11 приходил в крайнее заднее положение только после производства очереди из трех выстрелов, после чего на стрелка действовал суммарный импульс отдачи, по величине превышающий импульс патрона 7,62х51 мм (видео имеется в интернете). Стрелка вместе с оружием сносило с линии прицеливания - в случае промаха для производства следующей очереди требовалась большая затрата времени на поиск цели и новое прицеливание.

    Плюс сверхсложность подвижного стреляющего агрегата (ствол, механизм подачи патронов с поворотом на 90 градусов, горизонтально расположенный магазин) - т.н. часы с кукушкой, клинящие от минимальной загрязненности нагаром и пылью.

    Плюс безгильзовые патроны, самовозгорающиеся в стволе при стрельбе в автоматическом режиме.

    В результате единственная партия из 1000 винтовок по заоблачной цене в 1990 году была передана пограничникам ФРГ с указанием стрелять только одиночными, а потом молча была положена на склад.
    1. mat-vey
      mat-vey 9 сентября 2020 06:17 Новый
      +2
      Цитата: Оператор
      Плюс безгильзовые патроны, самовозгорающиеся в стволе при стрельбе в автоматическом режиме.

      Ещё вроде с влагостойкостью проблемы были - размокали ....Поначалу пытались .что то решать,ну а потом и на это забили ..ну во общем..
      Цитата: Оператор
      В результате единственная партия из 1000 винтовок по заоблачной цене в 1990 году была передана пограничникам ФРГ с указанием стрелять только одиночными, а потом молча была положена на склад.
      1. Svateev
        Svateev 10 сентября 2020 14:43 Новый
        0
        Плюс магазин двигается вместе с подвижным агрегатом назад-вперёд и по мере расходования патронов изменяется масса и импульс всего этого хозяйства, а также сдвигается центр масс всего автомата. Как при этом сохранить угол вылета - вопрос без ответа.
        Поэтому изначально такая конструкция бесперспективна.
  7. Петр не первый
    Петр не первый 8 сентября 2020 21:45 Новый
    +1
    Но самой впечатляющей особенностью автомата ТКБ-0146 была, конечно, способность совершать почти 2 тысячи выстрелов в автоматическом режиме.

    А после 2-х тысяч выстрелов автомат нужно выкидывать?
    Неужели сложно добавить, что это скорострельность: 2 тысячи выстрелов в минуту, что даже больше чем у пулемета MG42 и MG34.
    1. Bad_gr
      Bad_gr 8 сентября 2020 23:34 Новый
      +4
      Цитата: Петр не первый
      А после 2-х тысяч выстрелов автомат нужно выкидывать?
      Неужели сложно добавить, что это скорострельность: 2 тысячи выстрелов в минуту, что даже больше чем у пулемета MG42 и MG34.

      Точнее: 2000 выстрелов в минуту для первых 2-ух выстрелов, далее она снижается до обычной скорострельности. Такое и было в техзадании. Поэтому причина отказа от этого автомата из-за его большой скорострельности - не соответствует действительности.
  8. Наблюдатель2014
    Наблюдатель2014 8 сентября 2020 22:33 Новый
    -3
    Автоматическая винтовка G11 -С детства считал и считаю её самой интересной из необычных конструкций винтовок yes
    1. котик-русич
      котик-русич 8 сентября 2020 23:30 Новый
      +3
      АГ-026, подводный пулемёт - калибр 5,56мм, стреловидная пуля.
      аг-026 подводный пулемёт
    2. Trapp1st
      Trapp1st 9 сентября 2020 12:32 Новый
      0
      С детства считал и считаю её самой интересной
      Обалденное изделие, но конечно не для военных.
  9. Bad_gr
    Bad_gr 8 сентября 2020 23:39 Новый
    0
    На мой взгляд ТКБ-1046 внешне выглядит довольно эргономично. Выпустили бы их небольшой партией, спецам побалываться. Вдруг бы и приглянулся для выполнения каких-нибудь задач.
    1. котик-русич
      котик-русич 11 сентября 2020 00:12 Новый
      0
      Владимир, Если "побаловаться" - то можно и Автомат Коробова попробовать...
      ТКБ-022
      ТКБ-022
      ТКБ-408
      ТКБ-408 - Вдруг бы приглянулся...
      1. котик-русич
        котик-русич 11 сентября 2020 00:18 Новый
        0
        Цитата: котик-русич
        Вдруг бы приглянулся...
        ТКБ-059
        Трёхствольный бул-пап от Коробова
  10. Mister X
    Mister X 9 сентября 2020 07:57 Новый
    +2
    Она показала свою ненадежность, невероятную сложность механизма, патроны оказались чрезмерно хрупкими.
    Автор: Илья Полонский (про HK G11)


    Не уверен, что дело было именно так.
    Есть мнение, что G11 появилась раньше своего времени.

    Комплекс (винтовка HK G11 + патрон) участвовал в конкурсе Advanced Combat Rifle (США), где получил высокую оценку.
    Партия в 1 тыс единиц была отправлена на испытания в вооружённые силы ФРГ.
    В это же время щёл процесс объединения Германии, что требовало гигантских расходов.
    На новую винтовку махнули рукой.
    Тем более, что безгильзовый патрон не соответствовал стандартам НАТО.
    В период с 1970-х по 1990-е Heckler & Koch вбухала в разработку проекта G11 практически все свои деньги.
    Отсутствие заказов привело компанию на грань банкротства.
    Спасло компанию её продажа англичанам (Royal Ordnance).
    На плаву компания HK удержалась благодаря заказу на модернизацию британской винтовки SA80.
    В 2002 компания была выкуплена обратно немцами.

    1. Svateev
      Svateev 10 сентября 2020 14:50 Новый
      -1
      Цитата: Mister X
      Есть мнение,

      Есть мнение, что Солнце вращается вокруг Земли. Будем рассматривать это мнение серьёзно?
      1. Mister X
        Mister X 10 сентября 2020 21:34 Новый
        0
        Цитата: Svateev
        Есть мнение, что Солнце вращается вокруг Земли.

        Это уже не мнение, а доказанный факт.
        Цитата: Svateev
        Будем рассматривать это мнение серьёзно?

        Так что рассматривать всерьёз не будем ваш комментарий.
        1. Svateev
          Svateev 15 сентября 2020 09:26 Новый
          0
          Цитата: Mister X
          Цитата: Svateev: "Есть мнение, что Солнце вращается вокруг Земли."
          Mister X: "Это уже не мнение, а доказанный факт."

          Да, да... Доказанный... Выпейте очередную таблеточку, успокойтесь...
          1. Mister X
            Mister X 15 сентября 2020 14:29 Новый
            0
            Цитата: Svateev
            Выпейте очередную таблеточку, успокойтесь...

            А вы врач?
  11. deddem
    deddem 9 сентября 2020 09:28 Новый
    +1
    Цитата: Mister X
    Она показала свою ненадежность, невероятную сложность механизма, патроны оказались чрезмерно хрупкими.
    Автор: Илья Полонский (про HK G11)


    Не уверен, что дело было именно так


    В любом случае, до сих пор даже патроны с пластиковой гильзой не могут довести до приемлемой надежности в плане самовоспламенения при огне очередями.
    Чего уж тут говорить про "голые" патроны G11

    Причём в свое время на том же погорел и конкурент Хеклера по конкурсу ACR, Штайр.

    Но в компьютерных игрушках автомат смотрится весьма привлекательно, да :))
