Лунный скафандр полужесткого типа «Кречет-94»

37

Во время подготовки советской лунной миссии, на АО «НПП «Звезда» велась одновременная разработка двух принципиально разных по своей конструкции лунных скафандров:

1-й – скафандр мягкого типа «Орел», разработанный на основе скафандра для выхода в открытый космос «Ястреб», применявшегося при переходе с корабля «Союз-5» в «Союз-4»;
2-й – скафандр полужесткого типа, получивший название «Кречет» (Кречет-94).



В СК «Кречет» впервые в истории мировой космонавтики использовалась конструкция полужесткого типа, которая до этого была реализована только в экспериментальных скафандрах «ВКД» (см. короткий (1:33) видеообзор скафандра «ВКД»).

В основу СК входила кираса из алюминиевых сплавов с интегрированным несъемным шлемом. Рукава крепились к кирасе и имели плечевые, локтевые и кистевые подшипники, обеспечивающие хорошую подвижность.

Снизу к кирасе крепились штанины. «Мягкие» элементы СК имели силовую капроновую и двойную герметичную оболочку. Сверху одевался защитный «костюм» с дополнительной радиационной и теплозащитой.


Вход в скафандр осуществлялся через расположенный на спине входной люк. В дверце расположилась система жизнеобеспечения «Каспий». Такое решение не только существенно облегчало вход в СК и его покидание, но исключало наличие систем коммуникаций, проходящих от ранца СОЖ к скафандру, в условиях вакуума при воздействии агрессивных факторов открытого космоса.

Алюминиевая кираса служила своеобразной силовой основой и давала больше возможностей для удобного расположения органов управления СК и вспомогательного оборудования (см. короткий (2:00) видеообзор скафандра «Кречет-94»).


СК «Кречет» предполагал применение костюма водяного охлаждения и вентиляцию. В рабочем режиме внутреннее пространство скафандра заполнялось чистым кислородом, а рабочий режим избыточного давления составлял 0,4 кг/см², что в условиях вакуума составляет порядка 320 мм рт.ст. или эквивалент высоте в 7 километров.

Так как требование к продолжительности автономной работы было увеличено до 10 часов, в скафандре реализованы решения по установке устройства для питья и мочесборника.

Отличительной чертой лунного скафандра «Кречет» был нагрудный пульт, выполненный в виде раскрывающегося планшета.


Силы на разработку Скафандра «Кречет-94» не были потрачены зря. В соответствии с программой «Луна-3», на Луну должны были отправиться два человека. Командир корабля оставался на орбите в лунном орбитальном корабле, а второй космонавт осуществлял посадку на Луну.

Естественно, что и требования к двум скафандрам должны были быть разными: первый – для работы на поверхности Луны с длительной автономной работой, второй – в условиях невесомости и более коротким сроком автономной работы.

Как было сказано выше, лунный вариант получил название «Кречет», а орбитальный СК для командира корабля получил название «Орлан». Из «Орлана» убрали дополнительное (ненужное во время внекорабельной деятельности) оборудование (голеностопные шарниры, дополнительную рацию, усиленный слой радиационной защиты и т.п.).

Полет советских космонавтов на Луну так и не состоялся. Но скафандр «Орлан» стал основным и единственным отечественным СК для выхода в открытый космос, который зарекомендовал себя с наилучшей стороны.

Со временем он прошел ряд модернизаций. Были значительно улучшены эргономические и технические характеристики, увеличена длительность автономной работы, проведено много прикладных исследований.

В случае необходимости, создать новую модификацию СК «Кречет 20ХХ» вполне реально в сжатые сроки. Тем не менее облик будущего лунного скафандра будет зависеть от возлагаемых на него задач, так как дискуссия о применении универсального скафандра типа СК «Орел» остается открытой…
Наши новостные каналы

Подписывайтесь и будьте в курсе свежих новостей и важнейших событиях дня.

37 комментариев
Информация
Уважаемый читатель, чтобы оставлять комментарии к публикации, необходимо авторизоваться.
  1. +10
    28 апреля 2021
    Артефакты ушедшей цивилизации...
    1. -6
      28 апреля 2021
      Цитата: Болторез
      Артефакты ушедшей цивилизации...

      Именно так Алекс ,говорят и скафандр Ю.Гагарина ,где то в частной коллекции сша находится Все на продажу было ..
      А скафандр в статье выглядит конечно впечатляюще по тем временам ..Такую страну продули за сникерсы и джинсы
      1. Комментарий был удален.
        1. Комментарий был удален.
          1. +6
            28 апреля 2021
            АиФ..ну ну ,это тоже самое ,что Вики
            Ну вот инфа от Смитсоновского музея
            https://airandspace.si.edu/exhibitions/space-race/online/sec300/sec350.htm
            В их коллекции- скафандр, использовавшийся Гагариным при тренировках, а тот самый космический- в подмосковном музее.
          2. Цитата: xorek
            Даже в Третьяковке нужно ревизию провести ,что там подлинники ,а что подделка и в подвалах особенно .

            Михан, ты в Третьяковке-то был хоть раз? Или чисто поскулить?
    2. +9
      28 апреля 2021

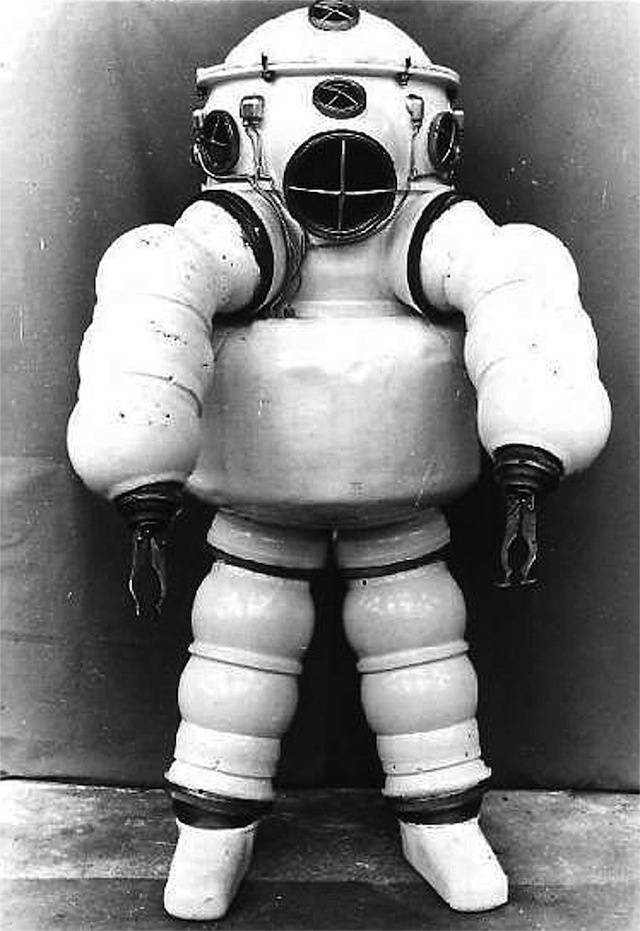

      Предтечи космических скафандров из водолазного быта. Навеяло. smile
