Пистолет Люгера – наследник пистолета Борхардта
Моё первое знакомство с пистолетом Люгера состоялось ещё в далёком детстве. Тогда Фрунзенская фабрика пластмассовых изделий выпустила вот такой «люгер», причём были пистолеты чёрные, белые и… розовые! Но среди нас, мальчишек с улицы Пролетарской, ценились только чёрные!
— Мы рады, — продолжал Остап, — встретить в этой тревожной обстановке преданного борца за родину.
— Гм… да! — гордо процедил Ипполит Матвеевич, вспоминая, с каким голодным пылом он танцевал лезгинку невдалеке от Сиони.
— Да, — шептал Остап. — Мы надеемся с вашей помощью поразить врага. Я дам вам парабеллум.
— Не надо, — твердо сказал Кислярский.
«Двенадцать стульев» Илья Ильф и Евгений Петров.
— Гм… да! — гордо процедил Ипполит Матвеевич, вспоминая, с каким голодным пылом он танцевал лезгинку невдалеке от Сиони.
— Да, — шептал Остап. — Мы надеемся с вашей помощью поразить врага. Я дам вам парабеллум.
— Не надо, — твердо сказал Кислярский.
«Двенадцать стульев» Илья Ильф и Евгений Петров.
История огнестрельного оружия. Итак, в прошлый раз мы остановились на том, что военные пожелали, чтобы Хуго Борхардт переделал свой пистолет по их требованиям, чтобы получить пистолет меньшего веса, и с укороченной задней частью. Кроме того, им хотелось, чтобы конструктор укоротил и сам пистолет, а угол между стволом и рукояткой сделал побольше, чтобы её было удобнее держать в руке. А ещё чтобы пистолет был снабжён автоматическим предохранителем, однозначно повышающим безопасность стрелка.
Георг Иоганн Люгер (1849–1923)
И вот тут вышло так, что по какой-то причине сам Хуго Борхардт заниматься всем этим не стал, и эту работу проделал за него его друг и коллега по фирме DWM Георг Люгер. По национальности австриец, он вошёл в мир оружия благодаря его совместной работе с Фердинандом фон Манлихером, причём к моменту перехода в компанию Лёве в 1891 году он уже 20 лет занимался разработкой винтовочных затворов. В 1894 году его послали в США, чтобы предложить пистолет Борхардта американской армии. Но поездка закончилась неудачно, а сам пистолет вызвал целый шквал критики. И вот тут случилось самое важное: Люгер подумал над сделанными замечаниями, постарался их учесть и в итоге создал свой собственный пистолет, завоевавший мировое признание.
Пистолет «Люгер» М1899. Разбирался пистолет очень легко. Достаточно было опустить стопорный болт – рычажок перед спусковой скобой рифлёной кнопкой вниз, снять квадратную крышку гнезда спускового крючка, и можно было извлечь ствол вместе со ствольной рамкой, выдвинув его вперёд. Перед шайбой шатунного механизма можно увидеть и «зуб» рычага рукояточного предохранителя. Королевский арсенал, Лидс
Ничего существенно нового он не придумал, а взял и лишь немного переделал оружие своего коллеги, однако настолько удачным образом, что получил в итоге совершенно новый пистолет! Достаточно сказать, что в тех же патентах на него есть только имя Георга Люгера, а имя Борхардта отсутствует, и… в суд он на Люгера по поводу прав авторства не подавал.
Схема конструкции первых образцов пистолета Люгера. Задняя часть пистолета ещё заметно выступает назад
Хотя их сходство в целом ряде параметров было очевидным. Причём настолько, что до 1904 года в некоторых европейских странах это оружие называли именно пистолетом Борхардта-Люгера, чем, видимо, старались подчеркнуть либо их сходство, либо преемственность конструкции последнего. Впрочем, этот пистолет стал также известен и по своему коммерческому названию «Парабеллум», которое представляло собой вторую часть известной латинской фразы: Si vis pacem, para bellum («Хочешь мира – готовься к войне»), принадлежавшей римскому военному писателю Флавию Вегецию. Это же название получил и был зарегистрирован под ним также и патрон к этому пистолету: 9x19 Parabellum.
Схема пистолета Люгера из американского патента 1904 г.
Схема действия пистолета Люгера из американского патента 1904 г.
Кинематическая схема работы затвора и рукояточного предохранителя (вверху клавиша предохранителя не отжата и затвор пистолета работать не может, внизу клавиша отжата и затвор работает) пистолета Люгера из американского патента 1904 г.
Затворная рама со стволом и затвором, и рамка пистолета с рукояточным предохранителем. Отдельно показан магазин к пистолету. Схема из американского патента 1904 г.
Ствол вместе с затворной рамой, затвором и шатунно-кривошипным механизмом. Фото компании LugerMan
В начале века имело место повальное увлечение пистолетами-карабинами. Их старались делать на базе практически всех выпускавшихся тогда пистолетов. Вот и «Люгер» тоже не избежал участи превращения в карабин, для чего был оснащён длинным стволом, цевьём и, разумеется, съёмным прикладом. Экспериментальная модель Мl 1900. Королевский арсенал, Лидс
Итак, что же представлял из себя этот пистолет, ещё и поныне считающийся эталоном подобного рода короткоствольного оружия? «Люгер» имел автоматику с коротким ходом ствола и одновременно его жёстким запиранием, которое осуществлялось затвором, управлявшимся шатунно-кривошипным механизмом. Когда два его рычага находились в положении «мёртвой точки», то есть непосредственно в момент выстрела, ствол был заперт самым прочнейшим образом, чем и достигалось, кстати говоря, применение в этом пистолете столь мощного патрона.
Затворная рама пистолета имела форму… камертона. Ствол в неё ввинчивался на резьбе, детали шатунно-кривошипного механизма крепились на штифтах. Фото Alain Daubresse website www.littlegun.be
Сразу после выстрела ствол и все связанные с ним механизмы силой отдачи подавались назад. После короткого отката ствола вместе с затвором рычаги шатунно-кривошипного механизма из «мёртвой точки» выводились, так как один из них «наезжал» на выступ на неподвижной рамке пистолета, после чего оба рычага складывались вверх и отпирали при этом затвор. Дальше всё было как всегда: сжатая боевая пружина толкала затвор вперёд, он выдвигал очередной патрон из магазина и досылал его в патронник, а сам ствол при этом опять же запирался, поскольку рычаги вставали в положение «мёртвой точки».
Детальная схема пистолета «Парабеллум»
Важной конструктивной особенностью пистолета Люгера, в отличие от пистолета Борхардта стала установка рычагов. Теперь при складывании они упирались не в пластинчатую возвратную пружину, а в выступ рамки пистолета. Ну а саму возвратную пластинчатую пружину он переместил в рукоятку, а потом и вовсе заменил на витую. Всё это дало возможность уменьшить и габариты, и массу пистолета без какого-либо ухудшения его служебно-эксплуатационных данных. Выбрасыватель находится на затворе сверху, и одновременно служит индикатором наличия патрона в патроннике. Гильза после выстрела выбрасывается пружинным отражателем, что находится справа, влево и вверх. Флажковый предохранитель расположен на рамке слева. При опускании он стопорит движение ствольной коробки назад и блокирует спусковой рычаг, хотя ударник может оставаться взведённым. Защёлка магазина находится на левой стороне рукоятки возле основания спусковой скобы. Это тоже было для того времени новшеством. До этого защёлка обычно располагалась в нижней части рукоятки у самого основания.
Сборочный чертёж
При этом заметно больший угол наклона рукоятки у «Люгера» под углом 120°, по сравнению с пистолетом Борхардта, помогал естественному удержанию пистолета в руке при прицеливании и стрельбе, а отдача при выстреле ощущалась как весьма мягкая.
Первую свою разработку Георг Люгер представил в 1898 году, когда ему было 49 лет. Это был пистолет калибра 7,65 мм с длиной ствола 122 мм, который получил название Versuchsmodelle III (экспериментальная модель № 3) и сразу же был представлен швейцарской армии. Испытания пистолета прошли в 1899 году, и показали, что он намного совершеннее своего предшественника. И уже 4 мая 1900 г. специальным парламентским указом его приняли на вооружение швейцарской армии под названием «Pistole, Ordonnanz 1900, System Borchardt-Luger». Был подписан контракт, по которому фирма DWM обязалась поставить швейцарцам 3000 таких пистолетов.
Швейцарский пистолет «Парабеллум» образца «06/24», то есть это модель 1906 года, но выпущен он был в 1924-ом. Длина 215,3 мм, длина ствола 122 мм, вес пустого пистолета 891 г. Ёмкость магазина – 8 патронов. Фото Alain Daubresse website www.littlegun.be
Вслед за Швейцарией и ряд других стран проявили интерес к этому пистолету калибра 7,65-мм. Поступили коммерческие заказы из Бразилии, Голландии, Португалии, России и Турции. В 1902 году 1000 пистолетов Люгера модели 1900 года для проведения испытаний приобрело правительство США.
Армейская кобура пистолета «Парабеллум». Фото компании LugerMan
В Германии пистолет Люгера начали испытывать летом 1902 года. Конкурс был более чем солидным, ведь предполагался крупный военный заказ, который мог в прямом смысле этого слова озолотить его победителя. Поэтому на нём были представлены едва ли не все имевшиеся в то время в Европе модели автоматических пистолетов: 7,65-мм пистолет К93, 7,65-мм пистолет Люгера М1900, 7,63-мм «Манлихер» М1900, 9-мм «Марс», 7,63-мм «Шварцлозе» М1893 «Стандарт», 9-мм «Браунинг» и 7,63-мм «Маузер» К96. Тестировали их германские военные довольно долго: и лишь к 1904 году смогли наконец-то выявить победителя. Им оказался немного доработанный в ходе испытаний пистолет Люгера, калибр которого в 1903 году был изменён с 7,65-мм на 9-мм, под разработанный годом раньше новый пистолетный патрон с гильзой цилиндрической формы, хотя и переделанный всё из того же «бутылочного» 7,65-мм. И в этом же году руководителем компании DWM было придумано для него название «Парабеллум».
В итоге 12 декабря 1904 года «Морская модель 1904 г.» пистолета Люгера под 9-мм патрон была принята германским морским штабом для моряков германского флота, а 22 августа 1908 года под названием P08 (Pistole 08) кайзеровская армия также приняла его уже в качестве своего штатного оружия. После этого название «Парабеллум» фирма DWM стала использовать только для коммерческих моделей Р08.

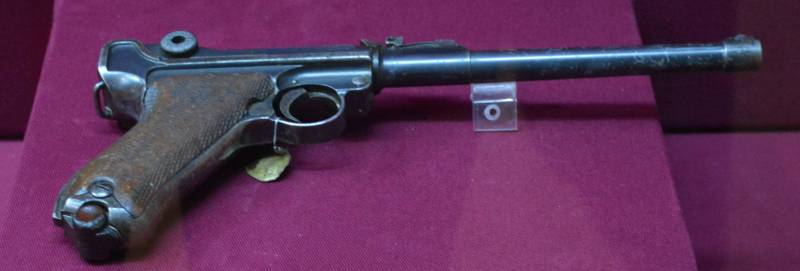

«Морская модель» обр. 1906 г. с кобурой-прикладом. Длина 270 мм, длина ствола 150 мм, вес без патронов 970 г. Фото компании LugerMan
Пистолеты «морской модели» P04 (производство 1915). На верхней фотографии рукояточный предохранитель отсутствует. Это характерный признак модели 1904 года. Причём убрали автоматический предохранитель, выключавшийся при обхвате рукоятки, в целях безопасности. Из-за него многие стрелки не ставили пистолет на ручной предохранитель, что могло привести к случайному выстрелу в случае падения пистолета. Королевский арсенал, Лидс
Продолжение следует…
