Галерея убийственных инноваций
Вместо весел и паруса – гребные колеса с ручным приводом. Иллюстрация из манускрипта «Беллифортис»* Кайзера Конрада (1366 – после 1405), Эльзас, ок. 1460. Библиотека университета Джона Кристиана Шенкеберга, Франкфурт-на-Майне.
Всеми же без различия обладают кровь и убийство, хищение и коварство, растление, вероломство, мятеж, клятвопреступление, расхищение имуществ,
Книга премудрости Соломона, 14:25
Книга премудрости Соломона, 14:25
Рассказы об оружии. Сегодня мы то и дело узнаём из новостей то о разработке нового танка, то о новой, ещё более точной и дальнобойной ракете, то о новых патронах к новой винтовке. Ну никак не угомонятся люди на пути самоуничтожения, всё-то им мало. Впрочем, удивляться этому не приходится. Уж очень давняя это традиция — придумывать и воплощать в металле разные убийственные «штукенции». Сейчас о них мы чаще всего узнаем через интернет, ну а на рубеже Средних веков и Нового времени о том же самом, на своем уровне, конечно, писались толстенные рукописные фолианты с интереснейшими и поучительными иллюстрациями. И вот сегодня мы как раз и побываем на страницах нескольких таких книг и посмотрим, какие именно убийственные новинки предлагали их авторы для истребления рода человеческого.
Начнем мы наше погружение в прошлое с манускрипта «Беллифортис» Кайзера Конрада, Эльзас, ок. 1460. Который находится в библиотеке университета Джона Кристиана Шенкеберга Франкфурта-на-Майне. С кораблем с гребными колесами на предыдущей иллюстрации мы уже познакомились, теперь посмотрим на миниатюру, на которой изображен арбалет с храповым механизмом. Вроде бы и ничтожно малая деталь предлагалась, но… При массовом внедрении она была в состоянии значительно облегчить «труд» арбалетчиков.

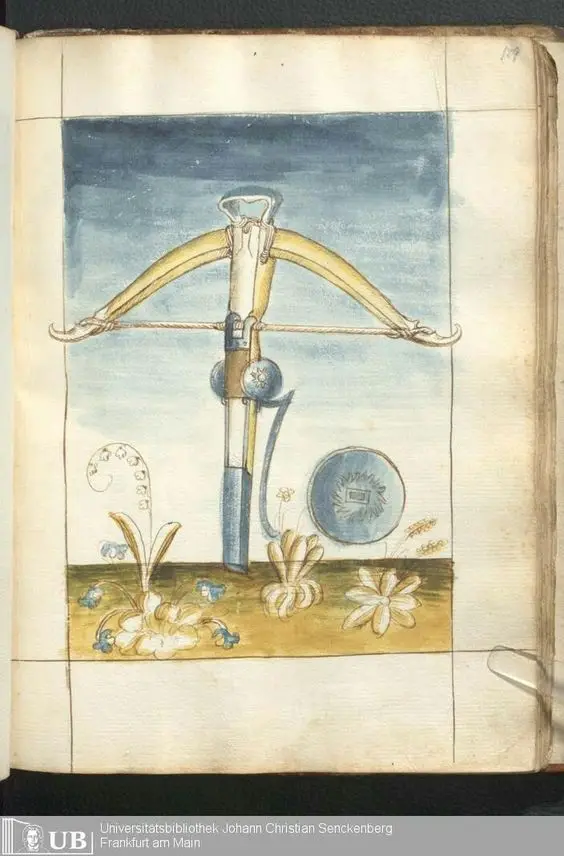

Храповой механизм на арбалете. «Беллифортис»
Подумал автор сего трактата и о том, как облегчить заряжание арбалета в стационарных условиях, например, тем же стрелкам на стенах замка или города.
Механическое приспособление для заряжания арбалета. «Беллифортис»
Арбалетная зажигательная стрела. «Беллифортис»
А тут изображено простейшее приспособления для натяжения тетивы арбалета при помощи двух поясных крюков. «Беллифортис»

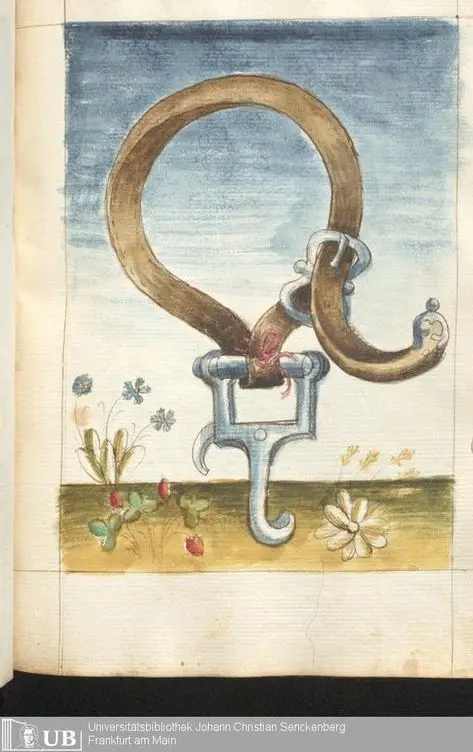

Был вариант и с одним крюком. Но к моменту написания книги оба этих приспособления относились уже к числу анахронизмов! «Беллифортис»
Следующей на очереди у нас будет книга Фридриха Мейера «Книга оружия и фейерверков» (1594) из Баварской государственной библиотеки в Мюнхене.

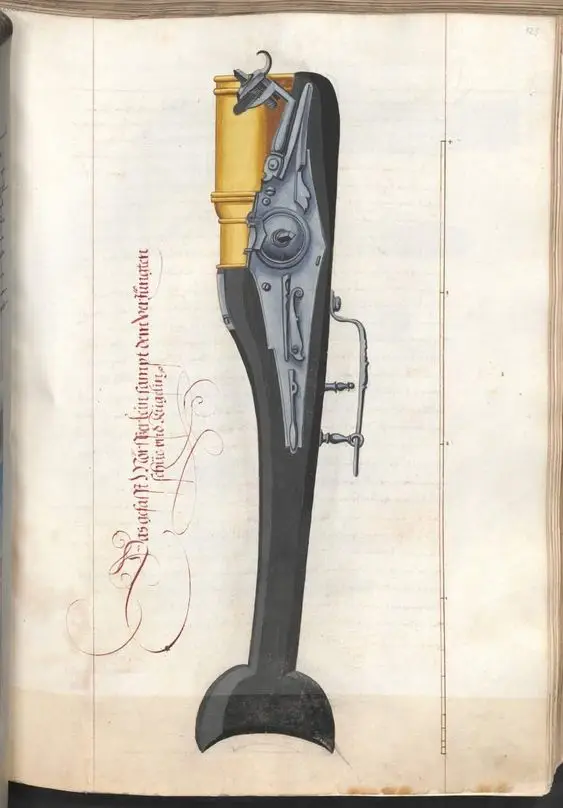

Среди её иллюстраций выделяется вот эта – ручная мортирка-гранатомет
То есть предлагалась она, причем уже с кремневым ударным замком, очень рано, еще до 1600 года, когда практически вся пехота была вооружена фитильным оружием.
Вот только иллюстрация на которой солдат в характерных именно для 1590 года штанах-дынях стреляет из неё положив на плечо никакой критики не выдерживает. Это как история с «коленным минометом» японцев, из которого американские солдаты пытались стрелять, упирая в бедно. Видимо, сам Мейер никогда не видел, как стреляют из такого оружия и не представлял себе последствий его сильной отдачи!
Колесцовый пистолет с пулей ракетой, снабженной несколькими ускорительными зарядами
Судя по иллюстрации, она имела вид трубки с пулевидным наконечником, в котором последовательно один за другим располагались заряды из прессованного пороха. Срабатывал один, воспламенялся другой. То есть перед нами типичный боеприпас с «улетающей гильзой», и как давно, оказывается, он был придуман!

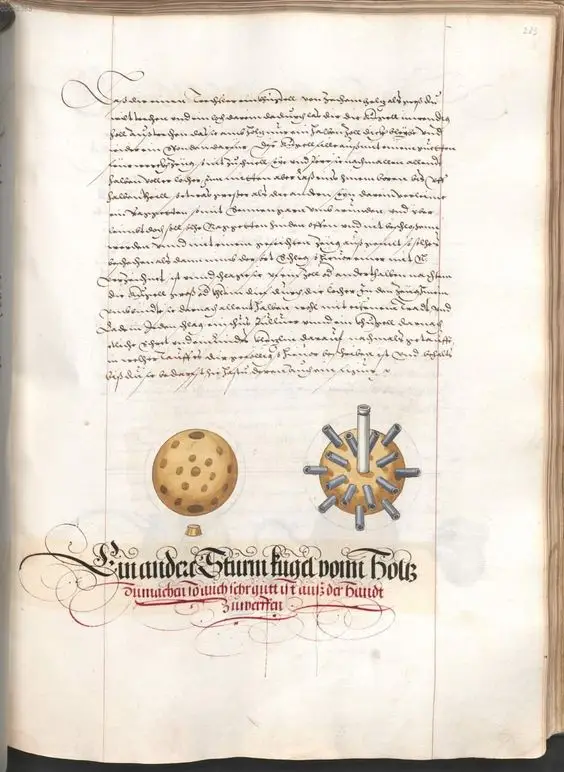

Граната, содержащая трубки, заряженные пулями
Зажигательная бомба
В то время очень популярной была идея «автоматического оружия» типа эспиньоль. На иллюстрации из книги Майера показан меч, со стволом по всей длине, заранее набитый зарядами с пулями и порохом, через все заряды проходил запальный шнур, который оставалось только поджечь и направить оружие на врага, после чего выстрелы из него должны были следовать один за другим
Теперь на очереди у нас прекрасно иллюстрированный манускрипт «Книга искусства и артиллерии» («Kunst- und Artillerie-Buch») из Баварской государственной библиотеки в Мюнхене. Эта рукопись была создана до 1622 года и приписывается Гансу Георгу Ширватту. Возможно, что она была сделана и в Праге. Это была дорогая работа, поскольку в некоторых иллюстрациях использовалось сусальное золото. В рукописи изображено оружие исключительно зловещего вида — гранаты, наполненные шрапнелью, копья для гранат, корзины для пчелиного роя, шипастые бомбы и сосуды для метания взрывчатых веществ — оружие, которое вполне могло использоваться в Тридцатилетней войне, начавшейся в 1618 году.

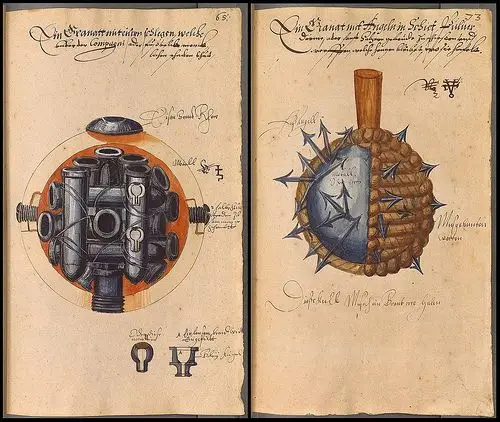

Слева бомба, начиненная зарядами в коротких стволиках, направленных в разные стороны. Справа – шипастая бомба для морского боя.
А вот у этой бомбы острые шипы находятся внутри…
Слева мина из бочонка, внутри которого находится еще один бочонок с порохом и готовые «осколки» в виде металлических ядер и камней. Интересно, что идея эта не пропала даром, а в наши дни приобрела популярность среди террористов, в особенности доморощенных. Только вместо бочонка они берут трехлитровую стеклянную банку, а наполняют её гайками и болтами! Так что тут никто ничего особо нового не придумал! Справа бомба с корпусом из медного шара, обложенного камнями. Причем снаружи она, скорее всего, даже оштукатурена!

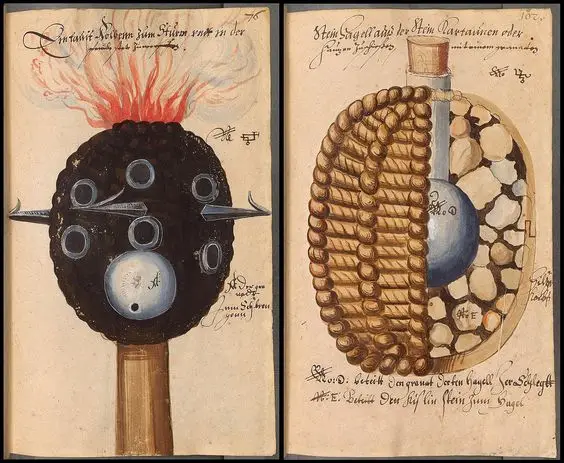

Слева бомба, являющаяся наконечником метательного копья, а справа очень дешёвая бомба с плетёным корпусом из лозы – «бомба-корзина».

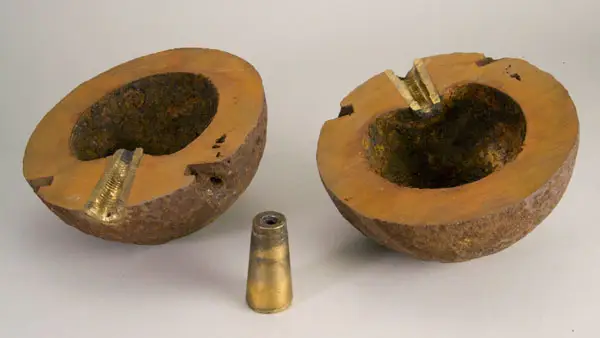

А эта бомба XIX века была поднята со дна реки с броненосца северян «Каир» 12 декабря 1964 года. Калибр снаряда 8 дюймов, то есть 203 мм. Его пришлось распилить пополам, чтобы извлечь окаменевший порох. По своему внутреннему устройству бомба относится к типу «снарядов с приливом», то есть со стенками разной толщины. Такие снаряды были выгодны тем, что в полете более тяжелой частью обращались вперед и за счет её повышенной прочности не раскалывались от удара до взрыва. Также это было выгодно тем, что в прилив ввинчивалась или вставлялась запальная трубка. Если бы прилив был с противоположной стороны, то при сильном ударе трубку могло выбить из корпуса без подрыва заряда. Ну а так она непременно поджигала бы заряд! Музей броненосца «Каир», парк города Виксбург.
Крупнокалиберная «витая» картечь, найденная там же. По пехоте такими боеприпасами не стреляли, а вот при выстрелах по небронированным деревянным судам она наносила серьезные повреждения их корпусу и снастям. Существовала даже очень дорогая «гранатная картечь», снаряженная миниатюрными гранатами. Последние мало того, что наносили ударные поражения, так они потом ещё и взрывались!
Как видите, фантазия человеческая очень хорошо работала и в прошлом, так же, как она и работает теперь. Вот только внедрение всех этих новинок в то время было затруднено недостаточно высоким уровнем развития технологии.
*Беллифортис* (букв. «Сильный на войне», «Военные укрепления») — первое полностью иллюстрированное сочинение по военной технике, написанное Конрадом Кайзером и датируемое началом XV века. Но впоследствии эта книга много раз переписывалась и дополнялась разными авторами. В эпоху Возрождения в Италии эта книга была хорошо известна. Считается, что Леонардо да Винчи был также с ней знаком и что несколько технических иллюстраций самого Леонардо основаны именно на иллюстрациях из этого манускрипта.
