Танк под «кринолином»
Неплохая попытка сохранить боевые качества танка под антидроновой защитой, но не доведённая до конца
Для защиты танков от FPV-дронов чего только не делают. Одних образцов и разновидностей самых разнообразных «мангалов» можно свободно насчитать несколько десятков. Появились «мангалы» и заводского изготовления, что, в общем, можно признать позитивным явлением.
Однако нетрудно заметить, что «мангалы» в целом делятся на два типа. Первый тип — дающий ограниченную и довольно условную защиту главным образом башни и люков на ней. Исторически это первый тип «мангала», если не вдаваться в детальное изучение истории этого типа оснащения. Оставим эту тему «заклёпочникам».
Неплохой образец ограниченно защищённого танка

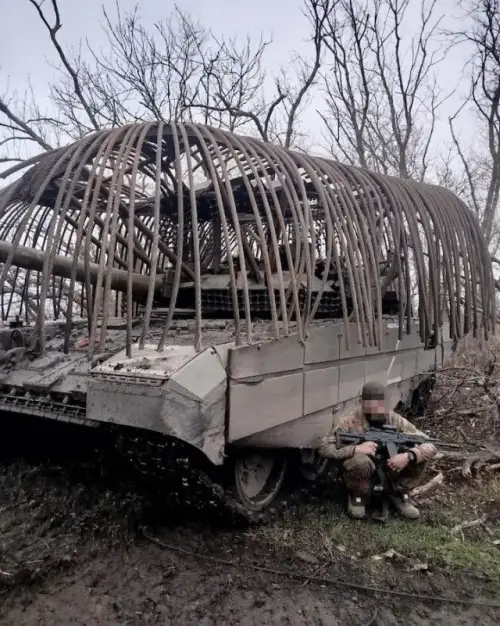

Второй тип — претендующий на полную защиту танка, такой как, например, «танк-сарай», но при этом резко ухудшающий боевые качества машины. Загороженный «сараем» танк, может быть, и приобретает некоторую защиту от дрона, но при этом перестаёт быть танком, превращаясь в импровизированную самоходку.
Я всё понимаю, только это уже нельзя назвать танком
На всём этом народно-промышленном творчестве лежит явная печать неумения изобретать, вытекающая из бытующего в нашем народе презрения к теоретикам, изобретателям и фантазёрам.
Хорошо, а как надо? Отважусь выдвинуть свою версию.
Требования
Начать надо с требований.
Первое: танк должен сохранять под защитой все свои боевые качества, в частности возможность вращения башней и поднятия пушки. Также танк должен сохранять свою мобильность, из чего следует, что вес конструкции не должен быть чрезмерным.
Второе: защита должна обспечивать всеракурсное прикрытие танка, не исключая гусениц и нижней части корпуса, потому как не редкость поражение танков именно в это место. Если дрон свободно может ударить в кормовой лист и поразить двигатель, то «мангал» на башне становится почти бесполезен.
Третье: защита должна обеспечивать свободный доступ к агрегатам танка и вообще легко сниматься, поскольку ремонт и техобслуживание никто не отменял.
Четвёртое: защита, по возможности, не должна стеснять посадку и высадку экипажа.
Наконец, пятое: защита должна в определённой степени сочетаться с комплексом динамической защиты, ибо ПТУР никуда с поля боя не делся.
Если посмотреть на «мангалостроение» с точки этих, в общем, очевидных требований, то становится ясным, что, пожалуй, ни один «мангал» под них не подходит.
От идеала к решению
Бессмертное и верное учение хитрого бакинского еврея Генриха Альтшуллера — теория решения изобретательских задач — говорит, что сначала нужно сформулировать идеальное решение, а потом под него подобрать нечто технически исполнимое.
Идеальное решение — это некое полушарие из сетки или проволоки, которое полностью покрывает танк, выступая за его габариты таким образом, чтобы корпус танка мог свободно поворачиваться внутри, не задевая этого полушария.
Когда есть перед глазами идеал, то нетрудно разработать то, что можно изготовить в металле. В качестве некоего прототипа конструкции я взял подзабытый уже сейчас элемент дамского снаряжения под названием «кринолин». Это несколько тонких и лёгких стальных обручей, которые изнутри поддерживают и придают форму юбке.
Не лишне будет ознакомиться с прототипом. Обручи создают лёгкую и гибкую, но в то же время весьма прочную конструкцию
И не надо ржать, «кринолин» и танку будет весьма полезен.
Для того чтобы сетчатая защита приобрела форму, близкую к полусферической, нужно по крайней мере два обруча, выгнутых из стальных трубок. Один — меньшего диаметра, который с помощью стоек жёстко крепится над башней, на высоте, позволяющей танкистам забраться в люки. Над ним устанавливаются немного выгнутые вверх крестообразные перемычки, образующие каркас верхнего купола.
Второй — большего диаметра, который формирует внешний контур защиты. Он подвешивается к первому обручу на тросах. От второго обруча, который устанавливается примерно на высоте танковой пушки, вниз пускаются тросы, длина которых должна быть такой, чтобы они касались земли.
Для иллюстрации примерная схема, как это должно выглядеть. Рисунок не детальный и не завершённый, без полной штриховки, но, думается, понятно, что имеется в виду: 1 – трубки, 2 – тросы, 3 – сетка
Особенность второго обруча в том, что в нём сделана прорезь для танковой пушки, и концы этой прорези закреплены тросами к первому, верхнему, обручу.
Дальше к этому каркасу из обручей и тросов крепятся полотнища из сетки-рабицы, довольно мелкой. Полотнища должны быть по возможности стандартными по размерам и должны крепиться к специально приваренным к обручам и дугам кольцам с помощью хомутов на болтах. Это для того, чтобы при повреждении полотнища его легко можно было снять и заменить новым.
И ещё пара особенностей. Во-первых, по бокам одно или два боковых полотнища сетки оставляются незакреплёнными с боков, к свисающим тросам, чтобы экипаж мог их откинуть и пролезть к люкам на башне. Это также необходимо при загрузке боеприпасов. Во-вторых, на самой верхней перемычке купола стоит установить кольцо для крюка крана, чтобы при ремонте или длительном обслуживании всю защиту можно было открутить (для чего крепления стоек опоры первого, верхнего, обруча надо сделать съёмными) и снять с помощью крана, а потом так же поставить на место.
Точных размеров я вырабатывать не стал, потому что здесь потребуется примерка конструкции с экипажем, так, чтобы защита не мешала ему выполнять боевые и технические задачи. В принципе, танковый завод может за пару недель разработать подобные конструкции для всех типов танков и пустить их в производство.
Что с этим можно сделать?
Тактические и технические преимущества таковы.
Поскольку вся конструкция крепится на башне, то танк может двигаться и свободно вращать башней в любую сторону, оставаясь при этом защищённым. Прорезь во втором, нижнем, обруче позволяет танку свободно поднимать и опускать пушку.
Конструкция сетчатая, не мешающая работе приборов наблюдения и прицеливания. Более того, на верхних элементах конструкции можно установить и закрепить дополнительные камеры наблюдения, если в этом возникает необходимость.
Сетчатая конструкция также совместима с комплексом динамической защиты. Скорее всего, взрыв элемента динамической защиты повредит сетку или саму конструкцию, но с этим приходится мириться. Насчёт комплекса активной защиты, такой как «Арена», потребуются дополнительные примерки; можно предусмотреть прорези в сетке, закреплённые жёсткими кольцами по краям, для работы этой системы.
В целом под таким «кринолином» танк защищён до уровня земли. Но поскольку вся нижняя часть, ниже второго обруча, гибкая, состоит из тросов и сетки, то при необходимости можно несколько подвернуть вверх, прямо как юбку, и закрепить проволочными стяжками. Например, в условиях распутицы, глубокой грязи или в городских боях, чтобы не цеплять и не волочить за собой всякий мусор.
Полусферическая форма защиты позволяет танк дополнительно замаскировать, как снаружи, маскировочной сеткой или ветками, так и внутри противотепловыми экранами, снижающими заметность танка в тепловизоре. Танк можно целиком закрыть тепловыми экранами, и даже на пушку сделать противотепловую накидку, нужно лишь оставить прорези для приборов наблюдения и прицеливания. Ну да, получится самоходная юрта, но что теперь делать?
Наконец, повреждения такой конструкции легко чинятся силами экипажа или полевой рембазы. Главное, иметь запас сетки, тросов, трубок для обручей, крепёжных элементов.
Причём эта конструкция вполне поддаётся улучшению и модернизации. Например, можно поставить сетку с меньшей ячейкой или вообще сетку кольчужного плетения. При необходимости не так трудно добавить второй слой сетки. Внутри сферы могут быть установлены дополнительные сетчатые экраны, например, дополнительно защищающие башню или кормовую часть танка.
