«Книга фейерверков»
Когда появились пушки и мортиры, украшать их изображения попали даже в маргиналии на поля страниц манускриптов…
Первый Ангел вострубил, и сделались град и огонь, смешанные с кровью, и пали на землю; и третья часть дерев сгорела, и вся трава зеленая сгорела.
Откровения Иоанна Богослова, 8:7
Откровения Иоанна Богослова, 8:7
Читающее Средневековье. «Книгу фейерверков» написал германский оружейник Мартин Мерц. Издана она была в 1473 году, то есть еще до того, как Средневековье завершилось плаванием Колумба в Новый свет. Кого-то такая датировка не устраивает, ну, как говорится, пусть это будет на их совести. В любом случае на ней имеется датировка. Писал ее профессиональный оружейник, и, видимо, он же ее и оформлял, то есть сделал все приведенные на ее страницах рисунки. А иллюстраций с изображением различного оружия в этой книге очень много. К тому же в ней еще приведены их описания и указания по тактике применения. Есть образцы и явно фантастических устройств, достойные киноленты «Кровь и плоть». Но есть среди них и вполне реалистичные, которые могли быть сделаны в дереве и металле. Во всяком случае, этот манускрипт дает наглядное представление о том уровне военного дела в области использования огнестрельного оружия, который имел место в Европе в конце XV века.
Проект «дешевых укреплений» для замка. Обычная земля, бревна и колья из леса вполне, по мнению Мартина Мерца, могли послужить для создания оборонительных сооружений там, где они отсутствовали. «Книга фейерверков». Мартин Мерц. Северная Бавария/Франкония, I: 2-я половина XV века; 1473 г. Баварская государственная библиотека, Мюнхен
О самом авторе известно, что в 1460 году Мартин Мерц поступил на службу в качестве оружейника ко двору курфюрста Пфальца Фридриху I Победоносному (имел он и прозвище «Злой Фриц», и, видно, недаром), а спустя девять лет смог сделаться главным оружейником его армии. Когда Фридрих I умер в 1476 году, Мерц продолжил свою службу при курфюрсте Филиппе. А еще Мартин Мерц работал с металлом: усовершенствовал ряд составных частей моделей пистолетов, с успехом отливал орудийные стволы и одновременно трудился над своей книгой «Feuerwerksbuch» («Книгой фейерверков»). Других книг он не написал, но зато в этой уровень своего времени отразил очень четко, указав вдобавок еще и на ряд важных принципов конструирования порохового оружия. Итак, будем перелистывать самые интересные страницы этой книги и рассматривать то, что на них изображено.
Сколько стволов вот у этого забавного орудия? По подсчетам выходит не меньше 11, причем сгруппированы все стволы в три группы, и у каждой своя система наведения. То есть такая вот установка могла дать три выстрела с разным прицелом и на разные дистанции. Причем центральная группа стволов — это, видимо, вообще рибодекин или «орган», то есть многоствольное орудие с последовательным («цепным») воспламенением

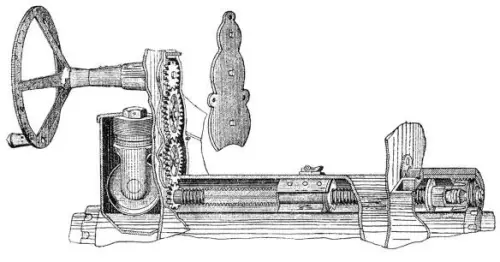

На этой пушке система наведения на цель даже совершеннее, чем на 122-мм гаубице Шнейдера 1910 г. Разница лишь в том, что главным технологическим материалом здесь является дерево, и оно лишь оковано металлом!
Гаубица достаточно крупного калибра
Трехствольный рибодекин
Стационарная установка для мортиры с возможностью ведения огня на 360 градусов
А вот это нечто феноменальное: три артиллерийские установки на одном лафете. Вот только непонятно, это так устроено для их перевозки, или же из этих орудий можно было и стрелять?
Стационарная поворотная орудийная установка (вверху) и внизу стационарная установка лишь с вертикальным наведением
Удивительно, но кроме пушек в «Книге фейерверков» имеется и изображение вот такого колесного арбалета и стрелы к нему. Причем стрелы не простой, а явно зажигательной!
Самое интересное в этом рисунке – система упоров для гашения отдачи изображенной здесь бомбарды
Станок для сверления орудийных стволов
А это кран для их подъема
Очень точное изображение тогдашнего ручного огнестрельного орудия типа карабина. То есть на момент написания этой книги подобные «ружья» уже существовали…

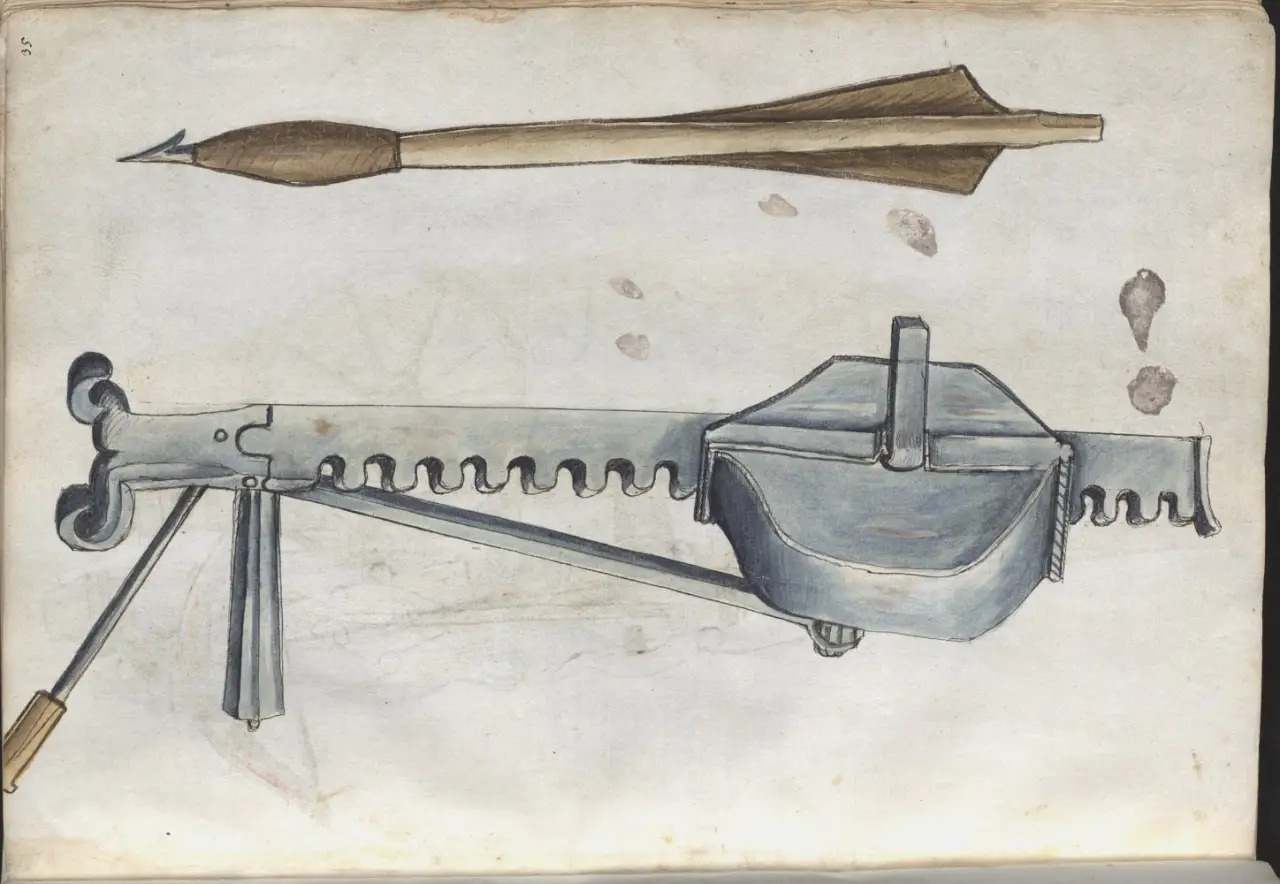

…и продолжали использоваться арбалеты с «нюрнбергским воротком»
Просто фитильная бомба. Интересно, что в Корее до сих пор считают, что первым такую бомбу придумал их флотоводец Ли Сун Син. Очень может быть, кстати. Но вот в мире он был не первым явно!
Бомба с шипами. И вот зачем они?
Бомба в разрезе

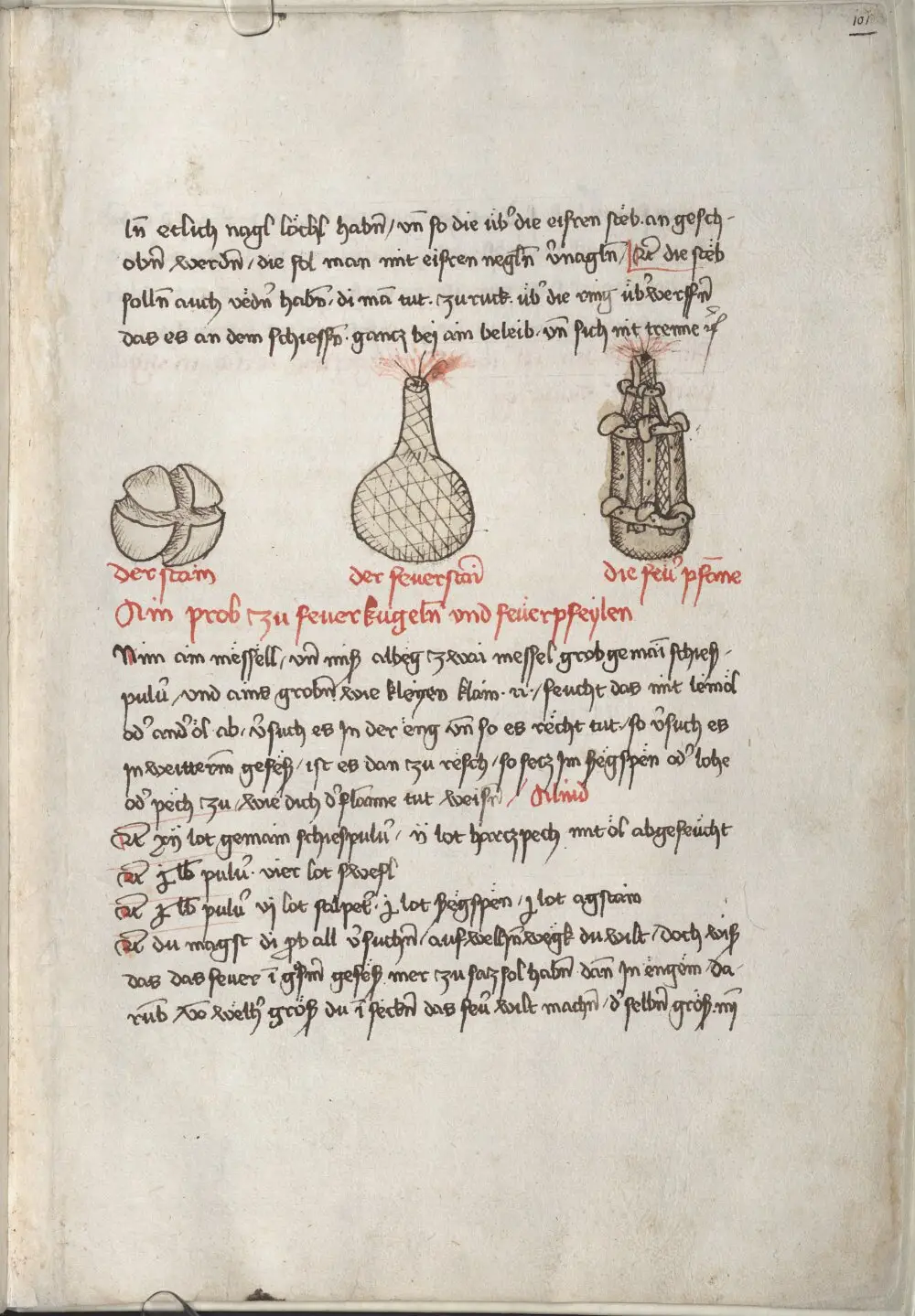

Подробное описание зажигательного ядра (слева) и двух разрывных снарядов (справа).
Раздвижной штурмовой мост. И надо же было такое придумать! Механизм, вполне достойный продолжения кинофильма «Плоть и кровь»
Прочитать такой текст может только лишь очень хороший специалист, владеющий среднегерманским языком…
Таким Мартин представлял себе возможное усовершенствование тарана, известного еще со времен Ассирии…
Ну какой штурм города или замка возможен без вот таких лестниц?!
Станковый щит и подвижный щит
Еще один вариант подвижного щита… Медленно, но верно продвигается он, толкаемый сзади, к стенам атакованной крепости, после чего передний щит поднимается и прятавшиеся за ним воины бросаются на приступ…
Интересно, не правда ли? Что-то из предложенного Мартином Метцем, видимо, все же нашло применение, но многое, как это обычно и бывает, «осталось за кадром». Почему? Причин много. Тут и банальная лень — «и так сойдет», и нежелание тратить деньги на защиту дешевого воинства — «бабы и так нарожают», и зависть, а как же: «Ишь, он чего придумал, а мы делай — нет уж!» Такое тоже, скорее всего, было. В мире-то ведь ничего нового в отношениях между людьми не появилось. Но, кстати, что-то из этого арсенала вполне могли бы взять себе на вооружение… изготовители тех же фигурок солдатиков. Ну очень ведь оригинальные пушки предлагал Мартин, и они вполне могли применяться в бою. Почему нет?
