Один-единственный «сюжет» – револьверы «Смит и Вессон»
Револьвер «Смит и Вессон» калибра .44 несамовзводный, шестизарядный, известный в России как «4,2-линейный револьвер Смит и Вессона I образца». Длина ствола: 167 мм. Начальная скорость пули: 210 м/сек. Пробивное действие: на 25 шагов пробиты 3,65-дюймовые сосновые доски; на 50 шагов – 2,75, и на 100 шагов – 1 доска в 25 мм. Скорострельность: 6 выстрелов за 10 секунд. Производства Тульского оружейного завода
«И увидел Бог, что это хорошо».
Бытие, 1:10
Бытие, 1:10
История оружия. В свое время «Военное обозрение» уже рассказывало о револьверах «Смит и Вессон», а также о том, когда, как, кем и при каких обстоятельствах эта фирма была создана. Но… мы ни разу и не показали ВСЕ револьверы, выпускавшиеся и этой фирмой, и другими ее эпигонами. Правда, надо оговориться, что, наверное, «все» револьверы показать опять-таки не удастся. Уж очень их было много. Но… значительную их часть – почему бы и нет?! Так что сегодня любители старинных револьверов смогут пить свой кофе и любоваться целым их арсеналом. Правда, самых первых образцов «смитвессонов» в нашей галерее не будет. А не будет потому, что и без них она вышла ну очень большой. Зато начнем мы едва ли не с самой массовой и самой большой серии револьверов так называемой «русской модели». Кстати, о том, каким образом этот револьвер попал на вооружение российской императорской армии, здесь я как-то уже писал. Правда, давно, но найти можно. Поэтому начнем прямо с самой первой модели револьвера «Смит и Вессон», поступившей в нашу армию в 1871 году.

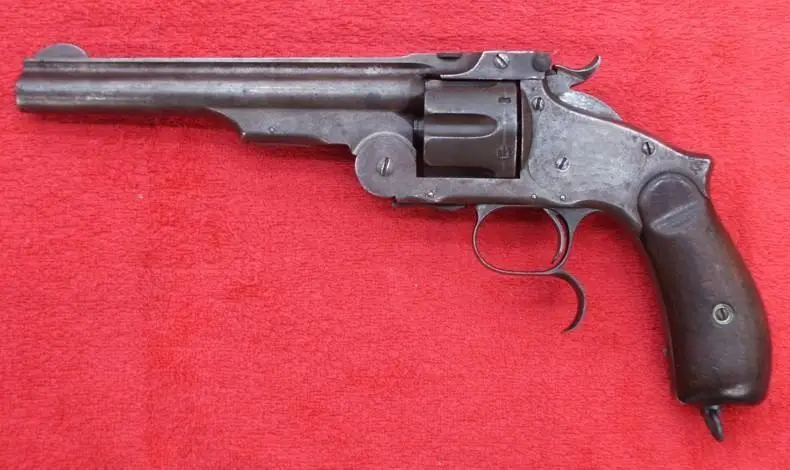

Револьвер образца 1874 года «II образца». Длина ствола 178 мм. Производство «Смита и Вессона оружейная фабрика г. Спрингфильдъ, Америка»

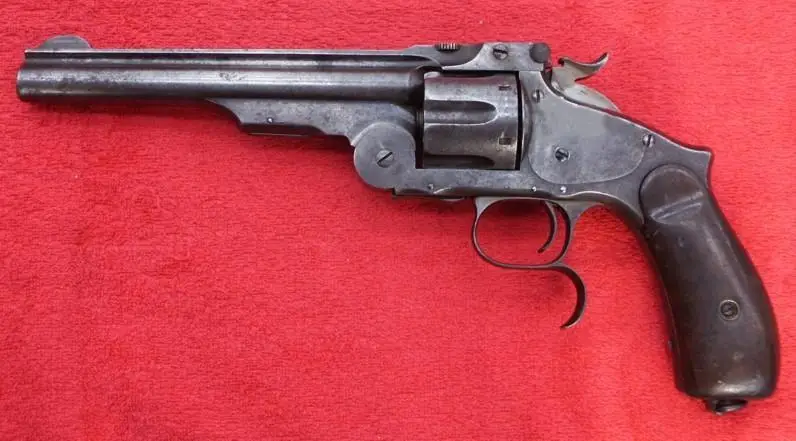

Револьвер «III образца» 1880 г. Длина ствола 203 мм. Производство компании Людвига Лёве в Германии. Наличие «пятки» на рукоятке и «шпоры» на скобе спускового крючка – главные отличия российских револьверов
Вот так они все разряжались. Револьвер «III образца» 1880 г.

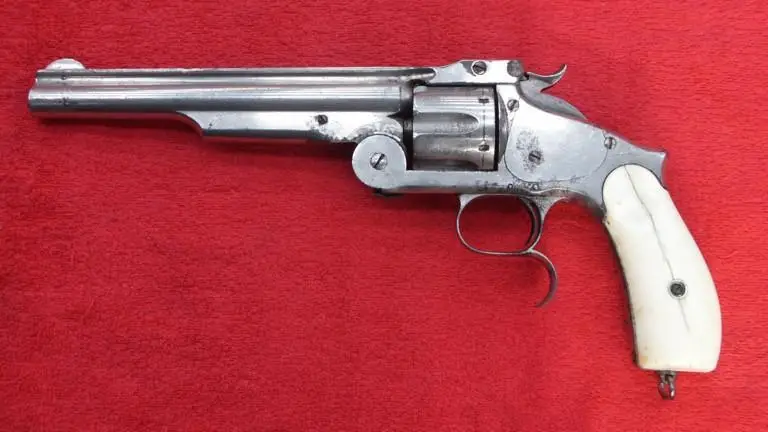

Гражданская модель. Рукоятка имеет обкладки из слоновой кости, корпус никелирован. Производство «Смита и Вессона оружейная фабрика г. Спрингфильдъ, Америка. Русская модель» (текст на английском)
Для офицеров российской императорской армии был утвержден револьвер «офицерского образца, тройного действия», поскольку курок его имел еще и автоматическую постановку на предохранительный взвод.

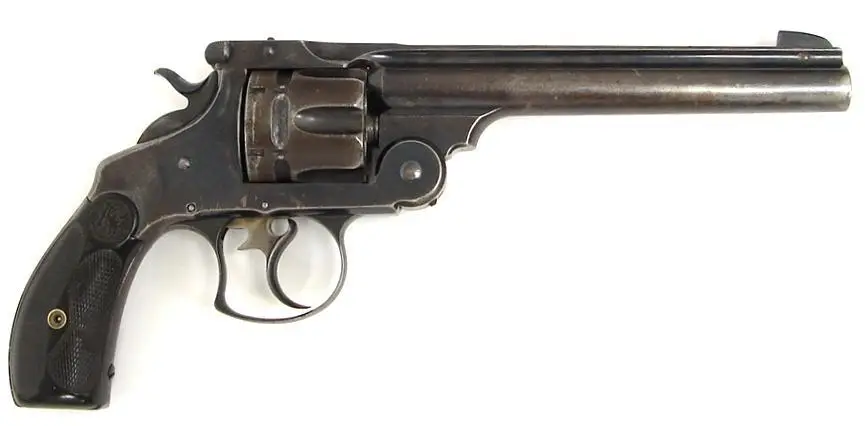

Револьвер «Смит и Вессон» «Фронтир». Практически так же выглядел и офицерский револьвер российской армии

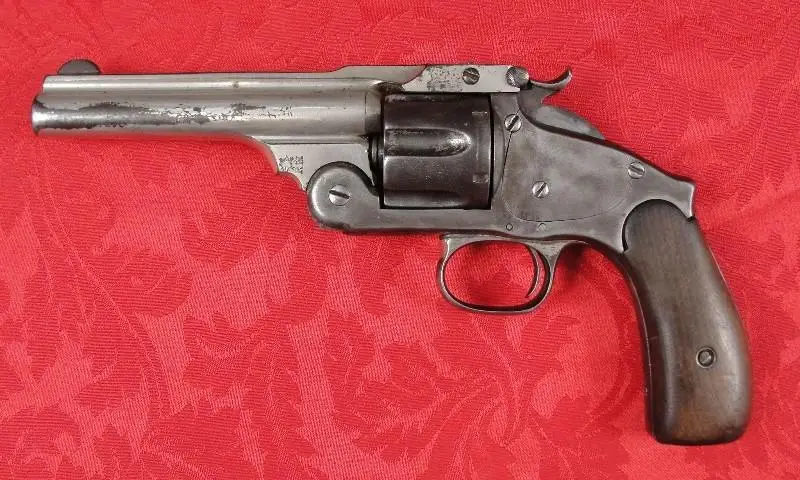

Мексиканцам очень понравились револьверы «Смит и Вессон», и они тоже начали их выпускать. Перед нами револьвер «Тип III» российского калибра .44-45 со стволом длиной 127 мм

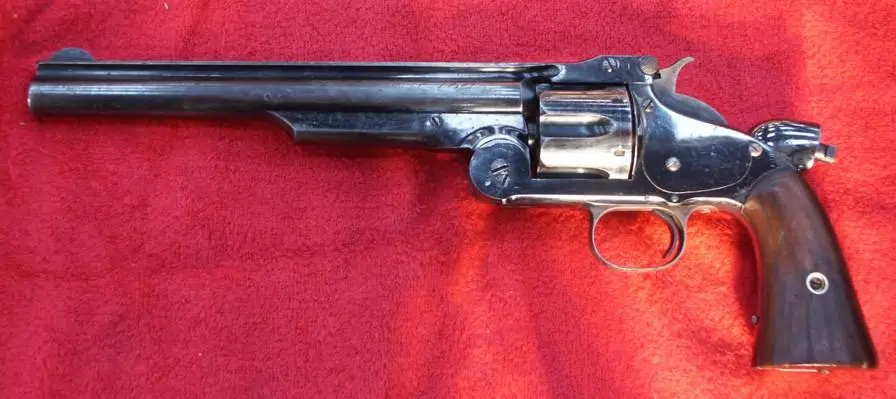

«Смит и Вессон» «Модель 3, американская 2-я модель» со стволом длиной 203 мм. Особенность – наличие выемки в головке курка. Эта выемка была придумана генералом Орловым для российского контракта и должна была повысить безопасность за счёт блокировки закрытия револьвера во время удара курка. Выемка была принята на вооружение компанией «Смит и Вессон». На рукоятке хорошо видно крепление для приклада. Эта модель называется также «три винта» из-за трех винтов, которые удерживают пластину для осмотра и смазывания механизма. В следующих моделях будет всего два. Калибр .44 американский. Для гражданского рынка было выпущено 200 экземпляров с кольцевым калибром .44 Генри. Российская армия закупила чуть более 41 000 единиц калибра .44 Russian, а около 13 200 единиц калибра American и Russian были проданы на гражданском рынке. От револьверов российской армии отличался главным образом отсутствием выступа на рукоятке, который помогал лучше удерживать его в руке
Револьвер «Скоффилда» выпуска 1873 года
Револьверы «Смит и Вессон» производились также фирмой Скоффилда. Первая модель была выпущена в 1873-1875 гг. году в количестве 3035 экземпляров. Вторая производилась в 1876 и 1877 годах и была выпущена в количестве 5934 экземпляров калибра .45 S&W. Первая модель имела номера от 1 до 3035. Министерство обороны США заказало и приобрело всю партию для нужд армии. Револьверы отличались от базовой модели верхним креплением рамки револьвера. Почти все револьверы Скоффилда были выкуплены в конце 19-го века компанией «Банерман» и восстановлены (придали им голубоватый оттенок, отчеканили, укоротили), чтобы их можно было перепродать на гражданском рынке, в том числе и почтовой компании «Веллз Фарго».

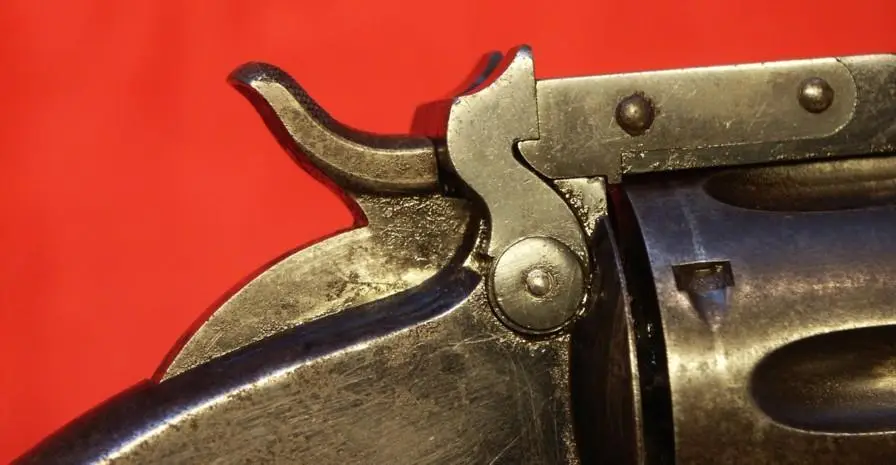

Запор рамки системы «Скоффилда»

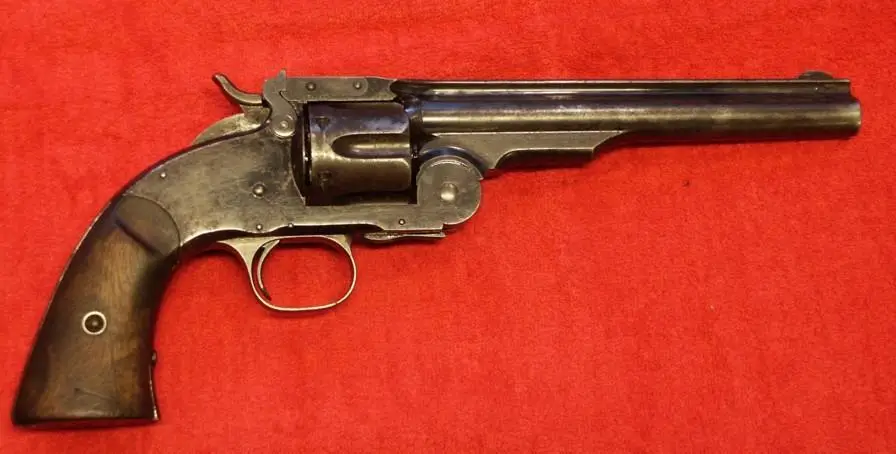

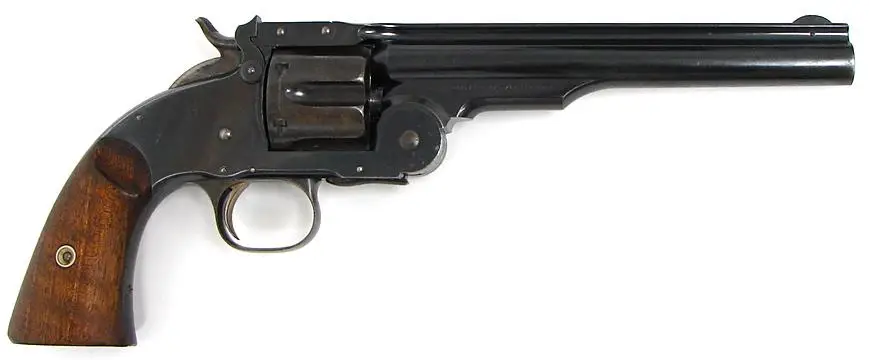

Револьвер «Смит и Вессон» 1-й модели, выпускавшийся фирмой «Скоффилд» для армии США
Револьвер «Смит и Вессон» 2-й модели, выпускавшийся фирмой «Скоффилд»

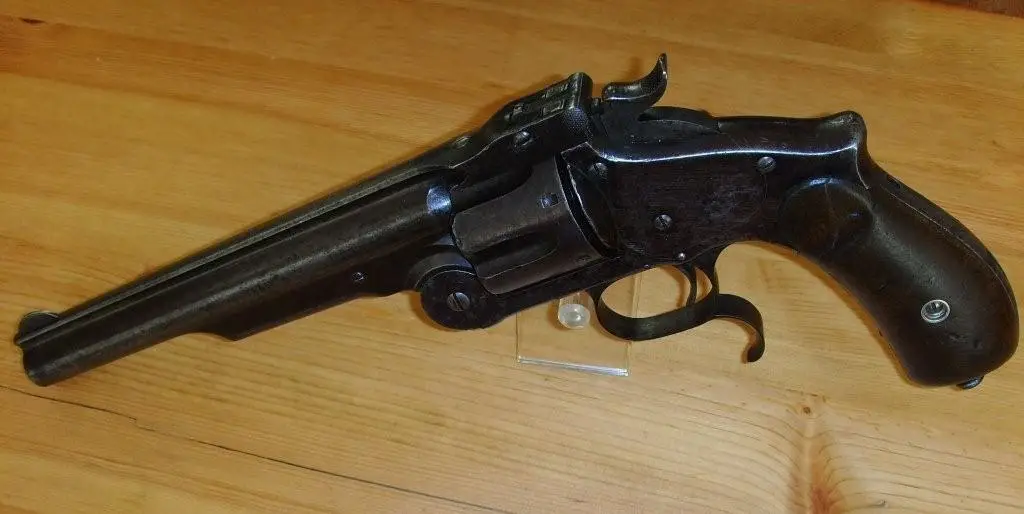

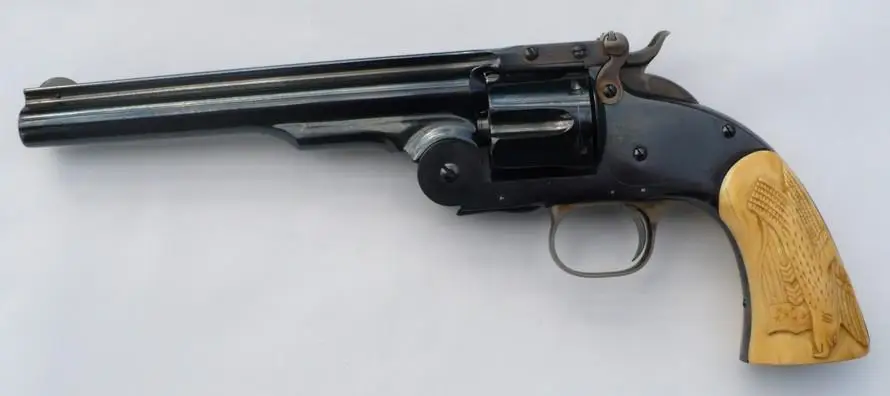

«Смит и Вессон» 3-модель «второго типа» или «старой модели»,. Выпускался с 1873 по 1878 год под патрон .44. Всего было выпущено 85 200 «старых моделей». Некоторые из них, вероятно, менее 4000, были выпущены под патрон .44 («Генри») кольцевого воспламенения или переделаны на заводе под этот калибр. Турецкая армия заказала 3000 таких револьверов кольцевого воспламенения, а позже еще 5000 револьверов третьего типа («новой модели») с более коротким стволом (6,5 дюймов). Ствол длиной 178 мм. Представлял практически точную копию револьвера для российской императорской армии
Револьвер фирмы «Орбея Hermanos». Этот револьвер — испанская копия «Смит и Вессон» 44 двойного действия 1-ой модели. Выпускался под названием «EUSKARO» и, вероятно, был изготовлен в начале XX века

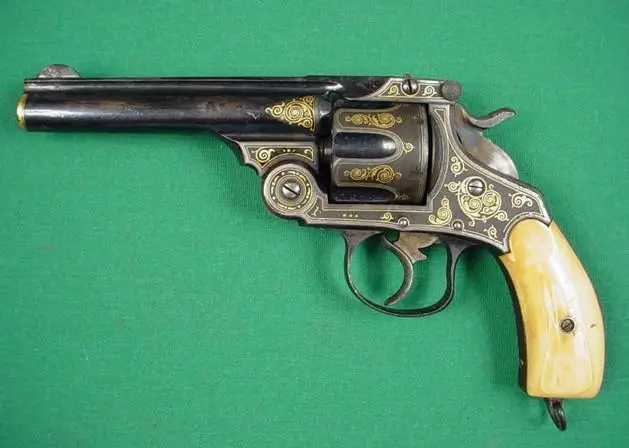

Револьвер «Смит и Вессон» «Фронтир». Изготовлен в Испании примерно в 1880 году. 44-й русский калибр. На верхней части ствола надпись «Fa DE ORBEA HERMANOS EIBAR SPAIN». Ствол длиной 127 мм. Револьвер красиво инкрустирован золотыми и серебряными завитками на рамке, стволе и спусковой скобе. Рукоятка из слоновой кости
Компания «Форхенд и Уодсворт» также выпускала револьверы «Смит и Вессон», причем выглядели они словно плод запретной любви между американским револьвером «Смита и Вессона» с усложненным замком и револьвером «Кольт». Компания эта малоизвестна, однако оружие выпускала качественное. Случилось так, что каждый из этих двух мужчин, Форхенд и Уодсворт, женился на дочерях известного оружейника Итана Аллена, и в 1865 году они вошли в фирму, которая была переименована в «Итан Аллен & Co. А в 1871 году, после смерти Итана Аллена, фирма стала называться «Форхенд и Уодсворт». Револьверы одинарного действия выпускались этой фирмой с середины 1870-х до 1880-х годов и отличались высоким качеством.

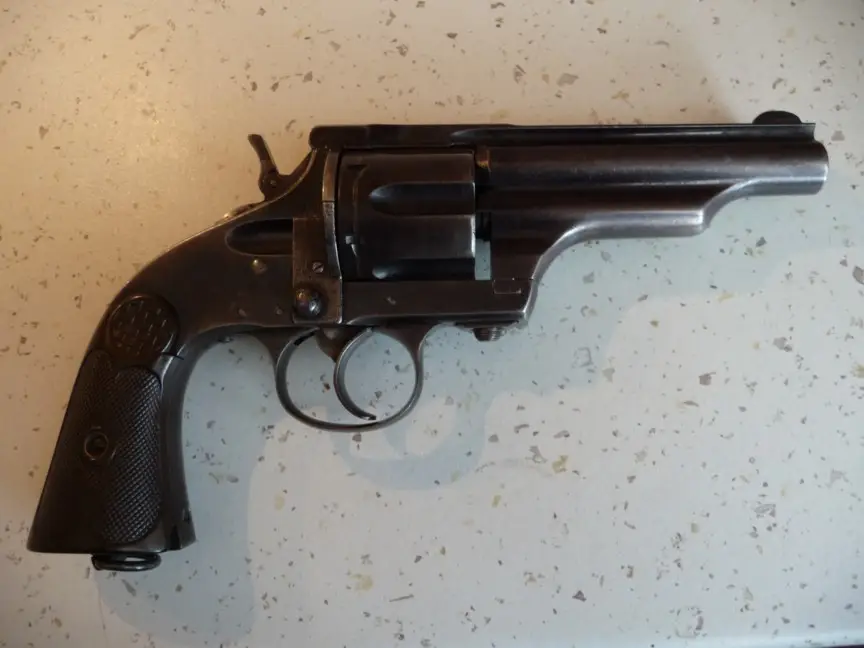

«Форхенд и Уодсворт» 1874 года. Количество выпущенных экземпляров: менее 2000 во всех версиях. Очень странный был револьвер!
Этот же револьвер. Вид справа

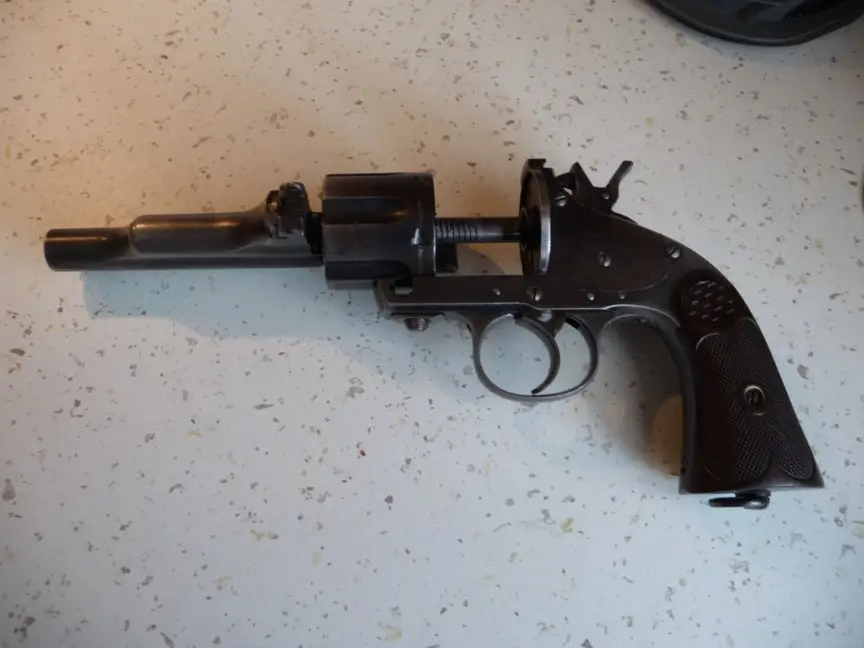

А почему странный? А вот поэтому. Смотрите, как он раскладывался для перезаряжания…

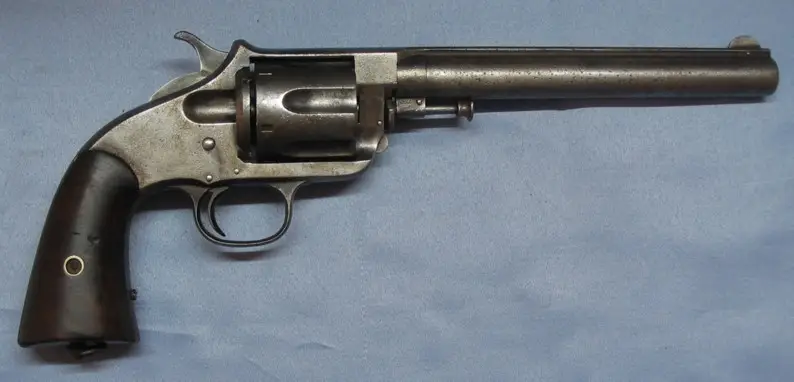

Армейский револьвер одинарного действия старой модели «Форхенд и Уодсворт», патрон русский .44, ствол 192 мм, изготовлен в 1875 г. Барабан мог легко извлекаться для перезарядки

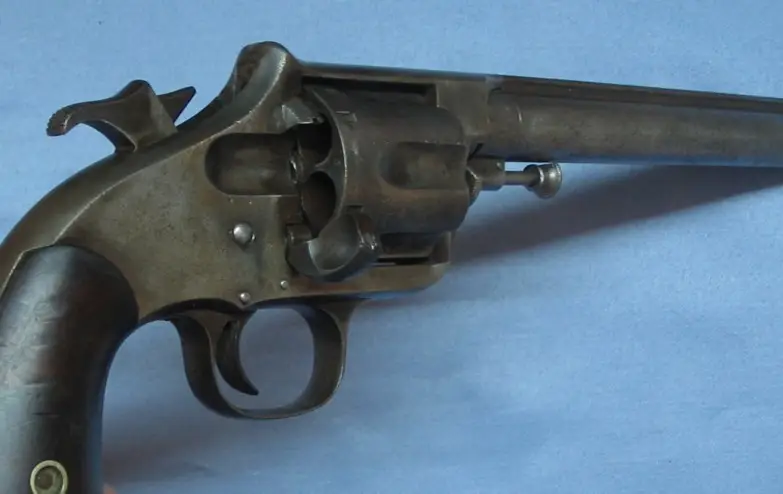

А это еще и дверца Абади!

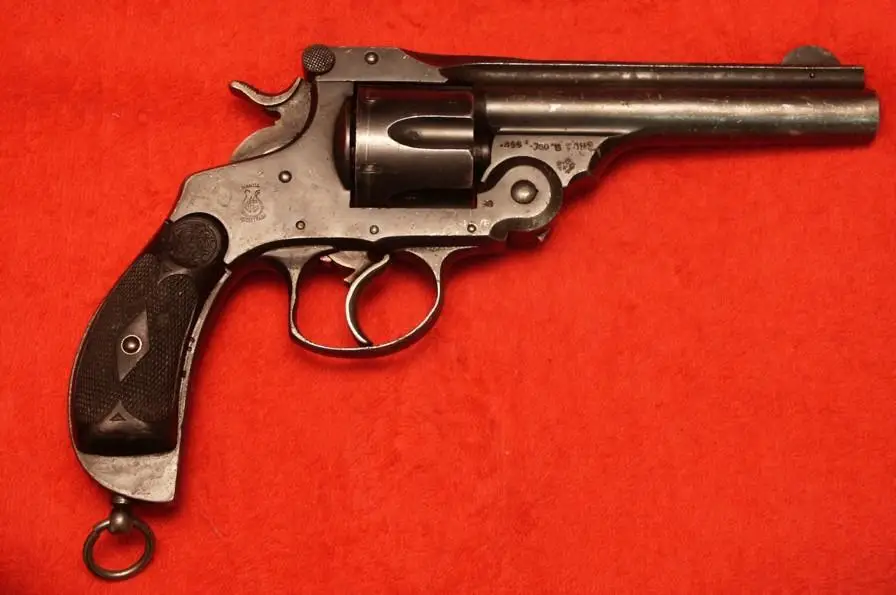

Револьвер «Гарат и Анитуа» 1915 г. под патрон .455
Испанская копия револьвера «Смит и Вессон» 3-й модели под патрон .44 Russian появилась в 1881 году. Как и у оригинала, у этого револьвера есть накладка, закрывающая всю левую сторону рамки. Производился этот револьвер компанией «Гарат и Анитуа» из Эйбара и другими испанскими производителями в калибрах .44 Russian и .45 Long Colt. В 1915-1916 годах в британской армии ощущалась острая нехватка револьверов. Чтобы восполнить этот пробел, британцы заказали в Испании около 100 000 таких револьверов, но калибра .455 Webley, который был распространён в британской армии. Испанцы могли легко и быстро переделать стволы и патронники барабанов под британский калибр. В то же время британцы заказали у Кольта 107 000 револьверов «Нью Сервис» того же калибра. Чтобы выполнить этот огромный заказ, заводу Кольта пришлось обратиться к компании «Ремингтон Армз Ко», которая производила часть этих револьверов под контролем правительства. Они также должны были поставлять британцам гражданские версии (модификация 1909 года) этого револьвера. После войны большое количество этих револьверов было возвращено в Канаду.

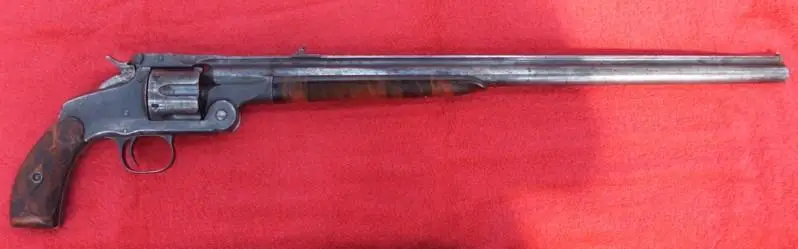

Револьверная винтовка под патрон .320
В период с 1879 по 1887 год таких винтовок фирмой «Смит и Вессон» было выпущено всего 977 экземпляров, а к 1890 году эта модель была исключена из каталога. Модель выпускалась только в калибре .320 S&W. Револьвер был доступен в вороненом или никелированном исполнении, с длиной ствола 406, 457 или 508 мм. Каждое такое ружьё было оснащено цевьём и рукояткой из красной твёрдой резины. Приклад был сделан из орехового дерева и имел затыльник из чёрной твёрдой резины. На всех прикладах было отверстие для винта в цевье, позволявшее установить оптический прицел.

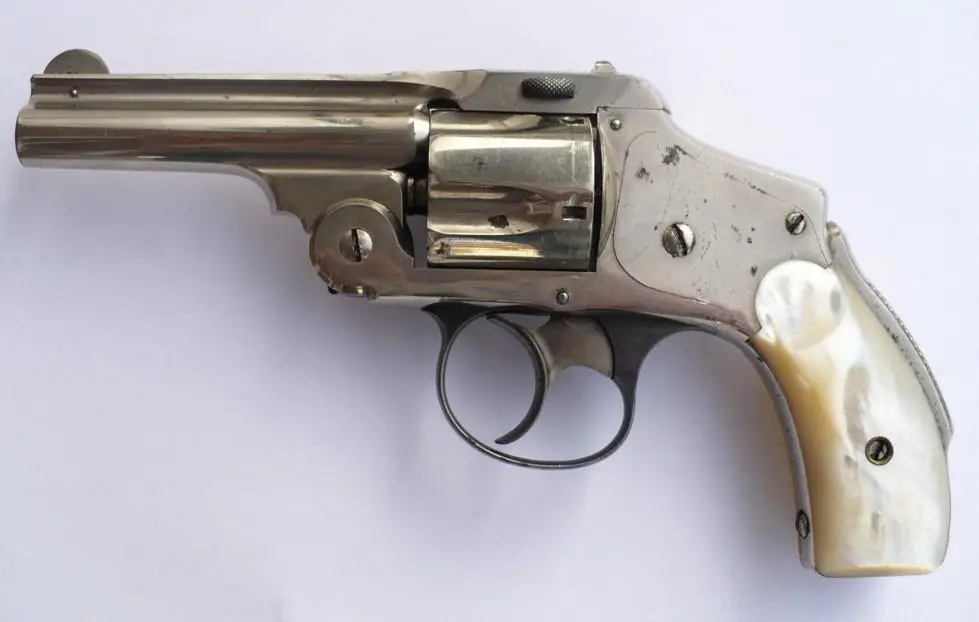

Первая модель «Смит и Вессон» без курка. Этот револьвер был выпущен в 1887 году в количестве 5125 экземпляров. Калибр — .38 S&W. Барабан легко снимался для разряжания и чистки

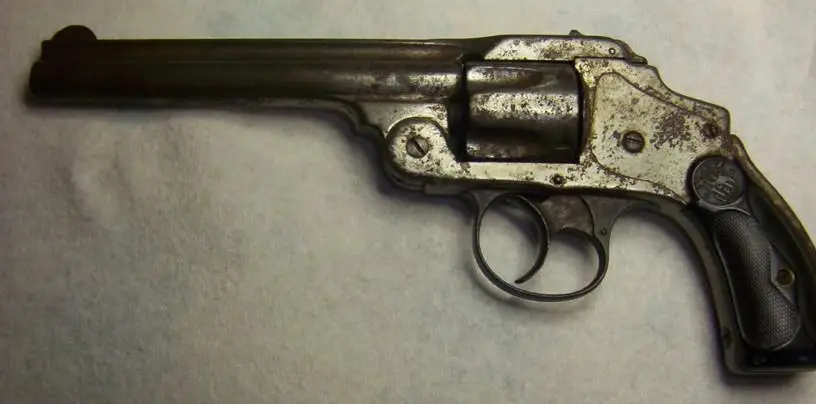

Бескурковый револьвер «Лимонный пресс» .38 калибра с безопасным ударно-спусковым механизмом и клавишей предохранителя в рукоятке
Компания «Смит и Вессон» выпустила пять различных моделей калибра .38 и три модели калибра .32. Однако различия между ними незначительны. Револьверы этого типа были последними в серии револьверов с откидным барабаном и появились непосредственно перед моделью «Ручного разряжания» с выдвижным барабаном. Производство началось в 1886 году, а последний из этих револьверов покинул завод в 1940 году, спустя много лет после возобновления производства. Третья модель была представлена в 1890 году под серийным номером 42484 и выпускалась до 1898 года. Некоторые револьверы имели стволы длиной 152 мм, но были и с 50,8-мм стволами, которые называли «велосипедная модель».
С технической точки зрения эти револьверы интересны тем, что в них использовался боек инерционного типа, разработанный Джо Вессоном, сыном Дэниела Вессона. Такой боек устанавливался в рамке и подпружинивался. Он мог ударить по капсюлю только после того, как получал достаточный удар от курка, который передавал импульс от него к самому бойку. Когда скрытый курок упирался в боёк, тот не выступал за пределы рамки.

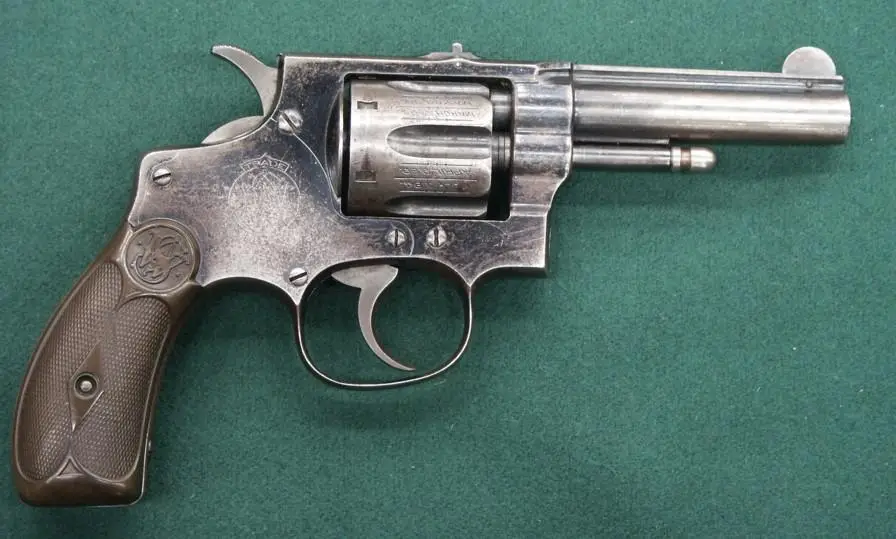

Револьвер «Ручной эжектор», 1-я модель. Револьвер с ручным выбрасывателем двойного действия калибра .32. Первый револьвер «Смит и Вессон» с откидывающимся барабаном. С 1896 по 1903 год было выпущено 19 712 экземпляров

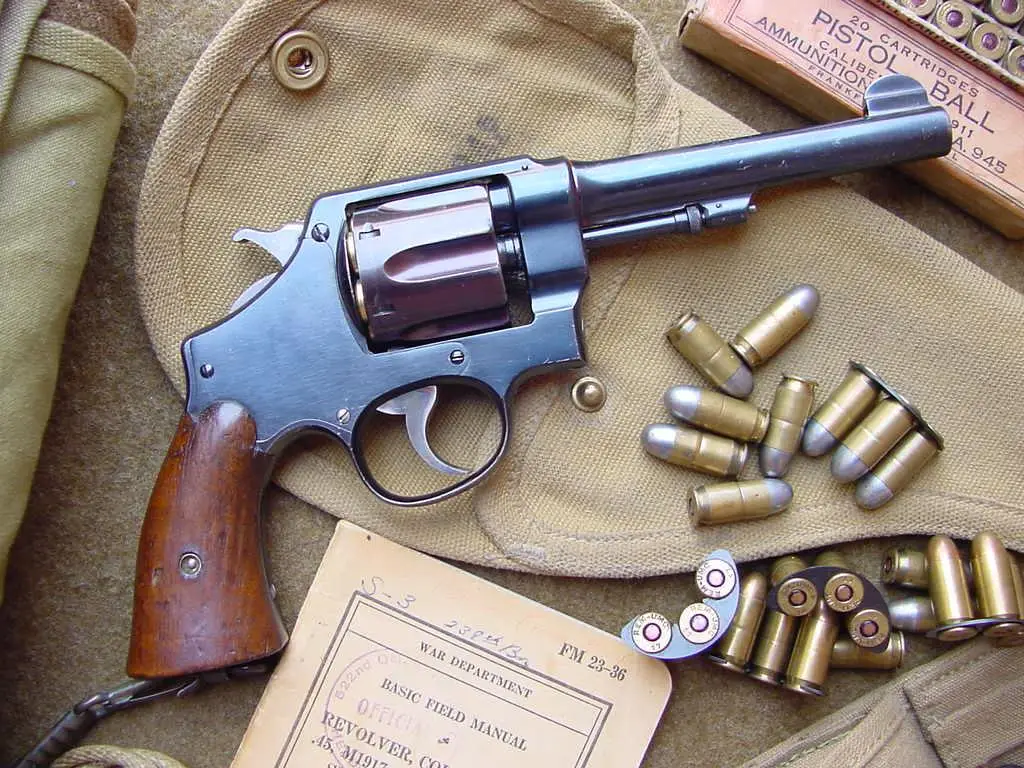

«Смит и Вессон» 1917 г. Калибр .45ACP

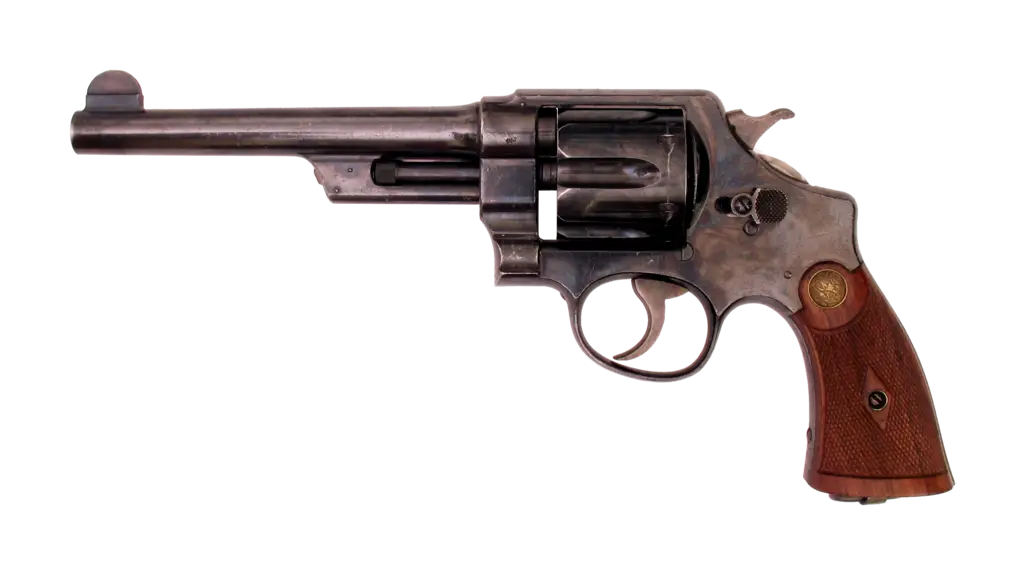

«Смит и Вессон» 1-й модели «Новый век» с английскими клеймами под патрон .455

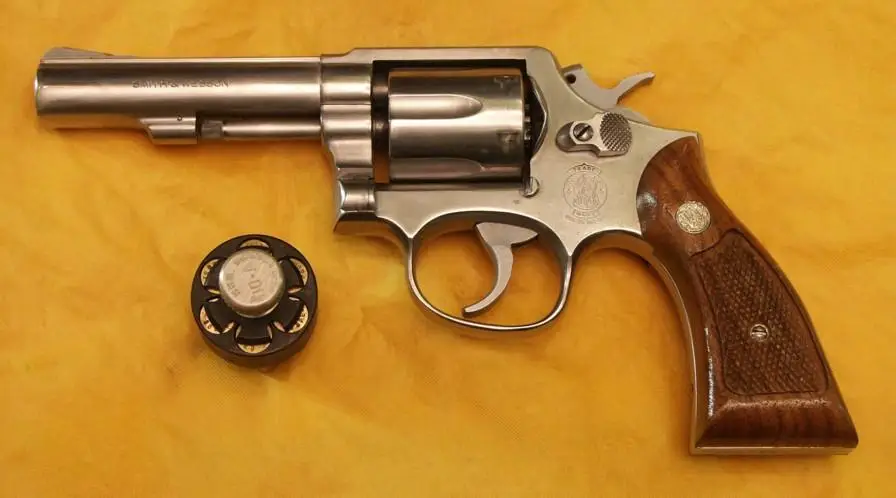

«Смит и Вессон» Модель 64. Военный и полицейский револьвер, изготовленный из нержавеющей стали с шестизарядным барабаном под патрон .38 Special. Модель 65 выпускалась с 1972 года до 2004-2005 гг. Начиная с 1980 года компания также выпускала револьверы под патроны .357 Magnum со «средне-крупной» рамой («L-рамой»), которая лучше справлялась с высокими нагрузками при стрельбе из револьвера большого калибра. Револьвер с крупной рамой из нержавеющей стали получил название «Модель 686». Рядом спидлоудер – ускоритель заряжания

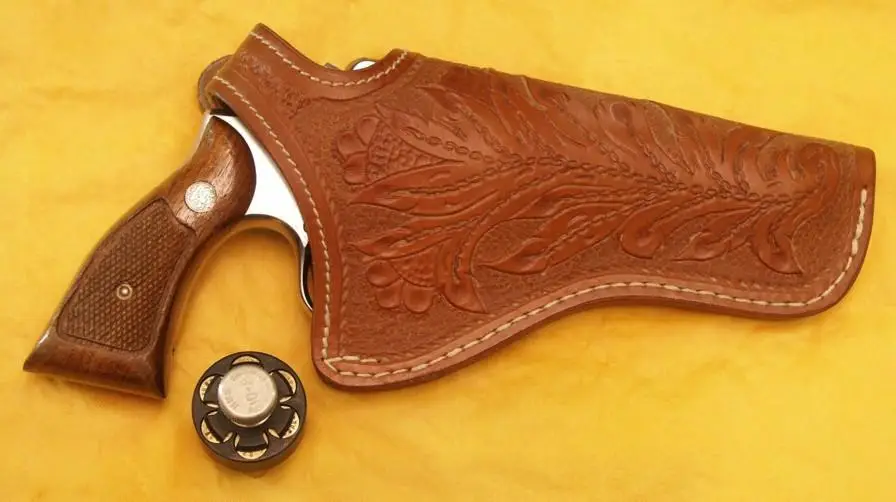

Этот же револьвер в кобуре
P.S. Автор и администрация сайта благодарят Аллена Добресса за разрешение воспользоваться его фотографиями, которые были представлены в данном материале.
