Замок, с которого начиналось Средневековье

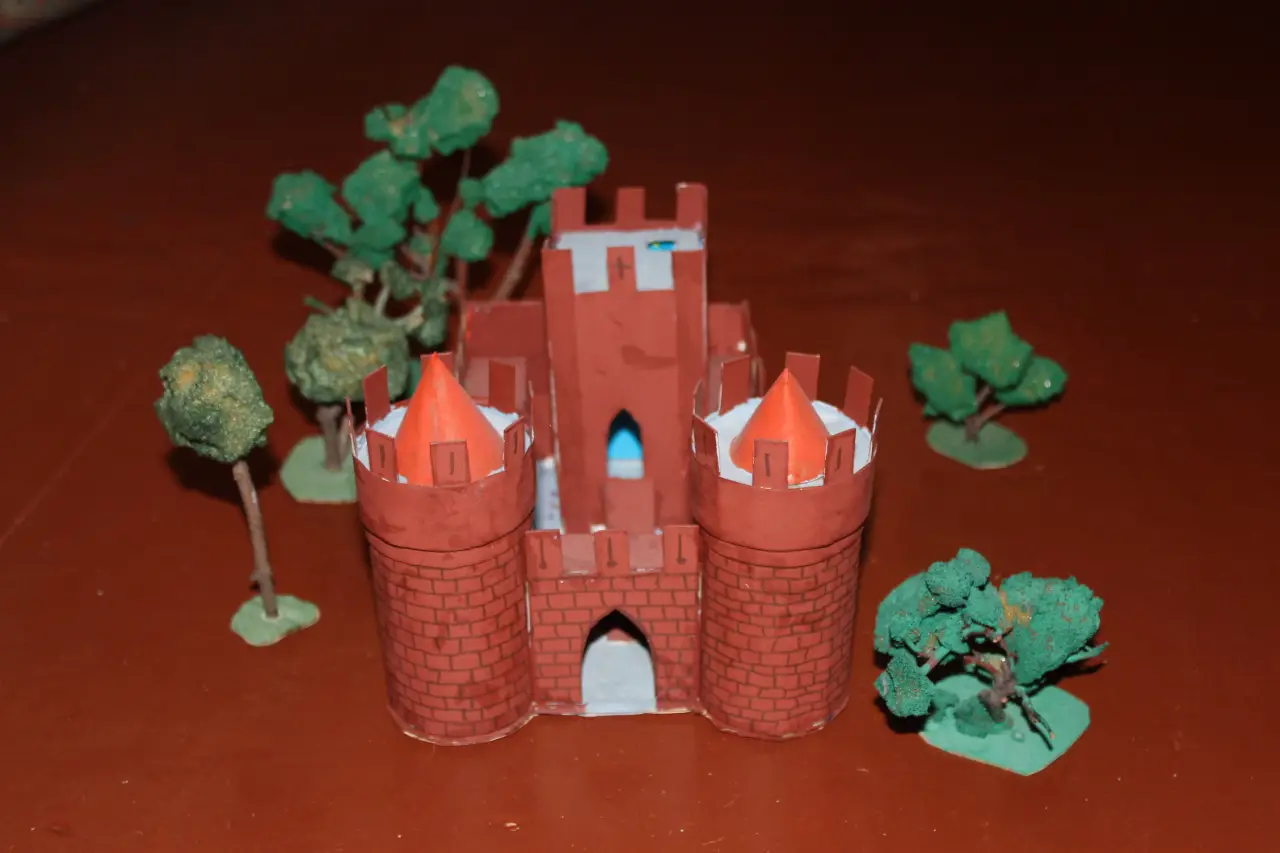

Макет средневекового рыцарского замка, склеенный из набора бумажных разверток. Находится в пензенской школе № 47. Фотография автора
«Мой дом — мой замок».
Эдуард Кок (1552–1634)
Эдуард Кок (1552–1634)
История в миниатюрах. Мое знакомство со средневековым рыцарским замком состоялось задолго до школы: впервые я увидел его на картинке в «Книге для чтения по истории Средних веков» под редакцией профессора С. Д. Сказкина 1953 года издания. Было это где-то в 1960 году, а может быть, и раньше. Книгами этими пользовалась моя мама, и она же мне объяснила, и что такое замок, и кто такие рыцари, чем они занимались и почему проживали в замках. Так вот, там был рисунок очень мрачного замка, возвышающегося на высокой скале. Детское сознание образно и отличается впечатлительностью. После этого никакой другой замок в моем сознании «настоящим замком» уже не являлся, а уж замок на равнине и вовсе как такой не воспринимался.
Этот же замок. Вид со стороны ворот. Фотография автора
Поэтому чисто подсознательно мне до сих пор гораздо больше нравится замок Каркассон во Франции с той стороны, где он возвышается над городом, чем с противоположной – равнинной. Ну а замок Монсегюр, пусть даже от него только жалкие руины и остались, это как раз самое «то», ибо высится он на высокой скале. Впрочем, мнение о том, что феодальный замок должен быть обязательно каменным, утвердилось у нас очень надолго. Можно сказать, оно въелось в сознание. Стало своего рода аксиомой, что Европа была каменной, а Русь – деревянной. Однако это верно только лишь отчасти и не для всякого времени.
В эпоху раннего Средневековья европейцы точно так же жили в лесах, и тоже небольшими поселками, а строились именно из… дерева! Причем деревянными были не только крестьянские дома, но даже и феодальные замки, имевшие вид двух дворов в форме цифры «8». В большем нижнем дворе располагались дома челяди, конюшни, амбары, кузницы, плодовые деревни и огороды. Верхний двор обычно находился на насыпном холме. И вот там-то и находился «дом феодала» – донжон – деревянная башня в два-три этажа, точно так же крытая соломой или камышом, как и дома челядинцев внизу. И оба двора (верхний – мотт, нижний – бейли) окружал… тын из заостренных бревен либо изгородь из горизонтальных бревен, тесаными концами закрепленных в вертикально поставленных столбах. Позади такого забора шли мостки для дозорных и воинов, а окружал оба этих двора ров. К жилищу сеньора со двора шел длинный пешеходный мост, который начинался от земляной насыпи с внешней стороны бревенчатой ограды и поднимался вдоль пологого ската вплоть до высокого порога башенной двери.

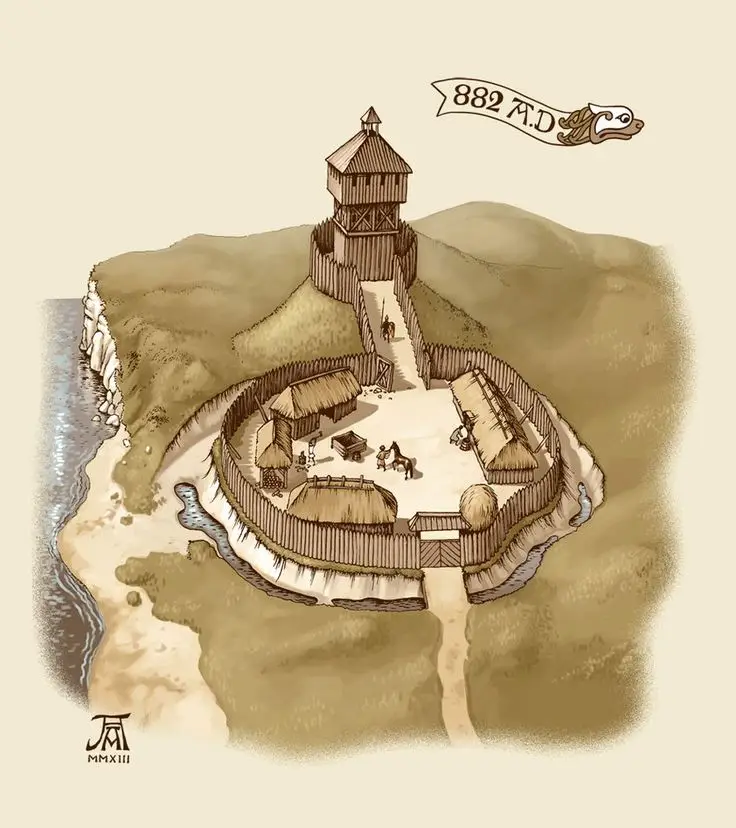

Замок мот и бейли. Конец IX в. Все очень примитивно и просто. И, тем не менее, это уже был «замок». В частности, что-то подобное имел и Седрик Сакс в романе Вальтера Скотта «Айвенго»
Появились в Западной Европе такие замки уже в IX веке (при этом самый ранний из известных замков — Дуэ-ла-Фонтен, что во французском городе Анже, — относится к середине X в.), а с XI века началось их массовое строительство по всей ее территории. Только в Англии всего за несколько лет их было построено около 300! Строили их все кому не лень и кому позволяли средства, хотя понятно, что по силам это было только представителям феодальной знати.
Замок с донжоном и квадратной воротной башней X в. Такими были первые башни в замках и крепостях Западной Европы

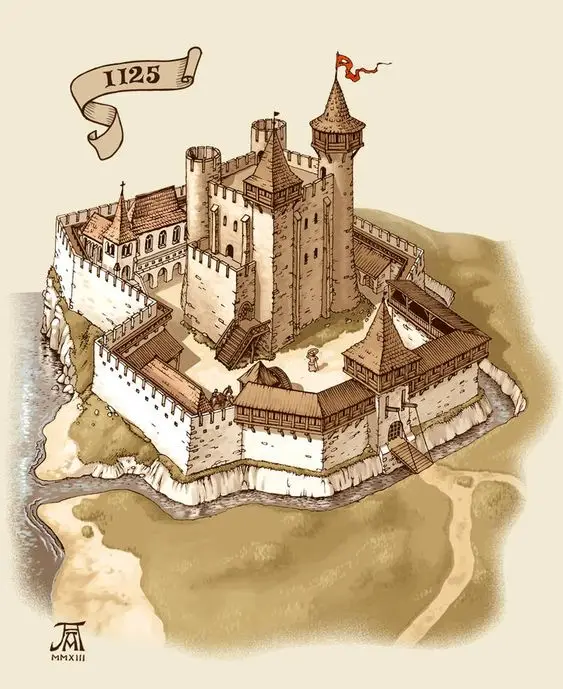

Деревянные стены заменили каменными, XII в. На башнях устроены деревянные боевые галереи

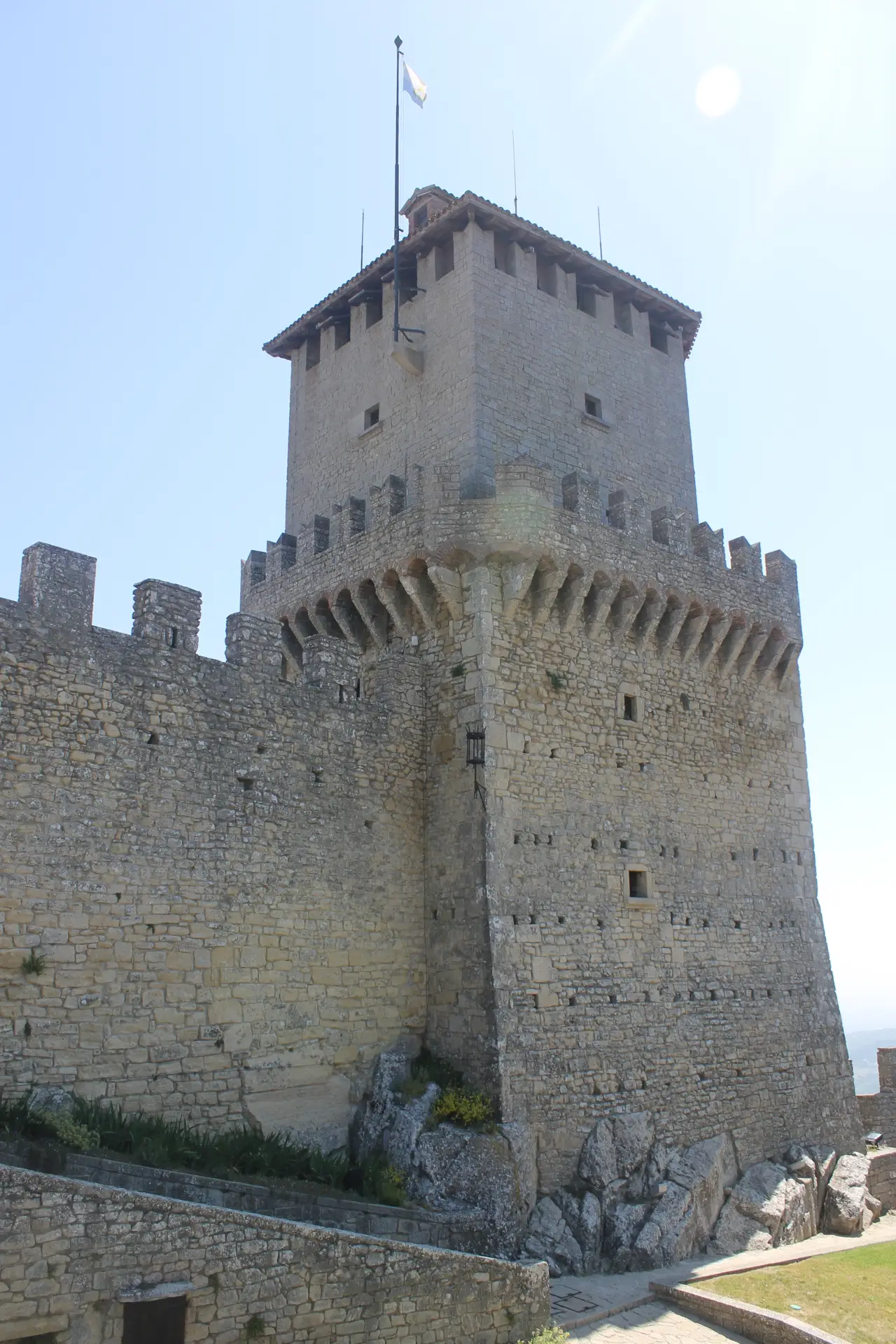

Квадратная башня одного из замков Сан-Марино. Фотография автора
И только уже со временем все эти замки постепенно начали перестраиваться, и дерево заменил камень. Во время строительства весь первый этаж донжона заполнялся землей, что было одной из характерных особенностей таких строений. Стены были довольно толстыми — от 2 м внизу до 1 м вверху. Второй этаж использовался в качестве кладовой, третий — предназначался для сеньора и его семьи. Он состоял всего из одной большой залы, которая была снабжена камином и маленькими оконными проемами с круглыми арками. Такие донжоны появились приблизительно в конце X в.
Когда в 1066 г. Вильгельм I Завоеватель начал покорять Англию, эти замки стали строить в большом количестве, потому что возводились они достаточно быстро. Расстояние между ними не должно было превышать 25 миль, чтобы конные отряды из других замков могли прийти на помощь замку, подвергшемуся нападению, не утомляя своих лошадей большим переходом. Строительство таких укреплений было связано с тем, что в раннем Средневековье столиц еще не было, а власть приходилось поддерживать сразу во всех концах герцогства или королевства. Вот короли, герцоги и графы и «катались» по всем своим владениям, переезжая из одного замка в другой. Ну а более мелкие сеньоры, строя замки, укрепляли таким образом свою независимость от королевской власти.

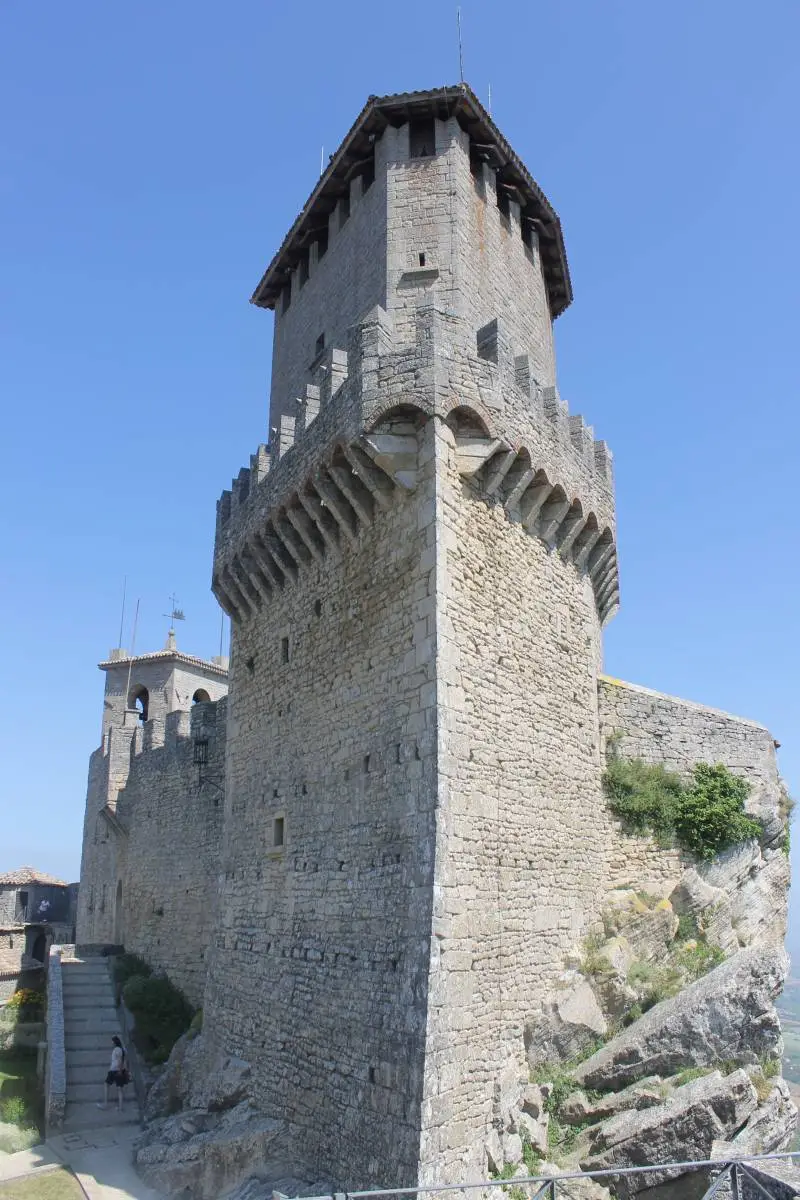

Башня Гуаита одного из замков Сан-Марино имеет необычную клиновидную форму. Хорошо видны ряды машикулей
И совсем неудивительно, что вступивший на престол английский король Генрих II Плантагенет был возмущен столь дерзким самоуправством своих подданных и… приказал сровнять вновь построенные замки с землей. Но... приказать было легче, чем исполнить.
Замки по разным причинам меняли своих хозяев, продолжая оставаться грозными крепостями «на страх врагам». Одним из выдающихся строителей замков был Ричард Львиное Сердце, строивший их на тех землях, которые ему требовалось удержать. Так, например, знаменитый замок Шато-Гайяр в Северной Нормандии был выстроен по его приказанию всего за два года, в обход всех договоров, с одной лишь целью грозить отсюда королю Франции. По преданию, увидев свое детище, воздвигнутое на утесе, с двойным кольцом крепостных стен, амбразурами, решетками, тринадцатью малыми башнями и одной большой, главной, Ричард воскликнул: «Какой веселый замок!» — откуда и пошло название Шато-Гайяр.

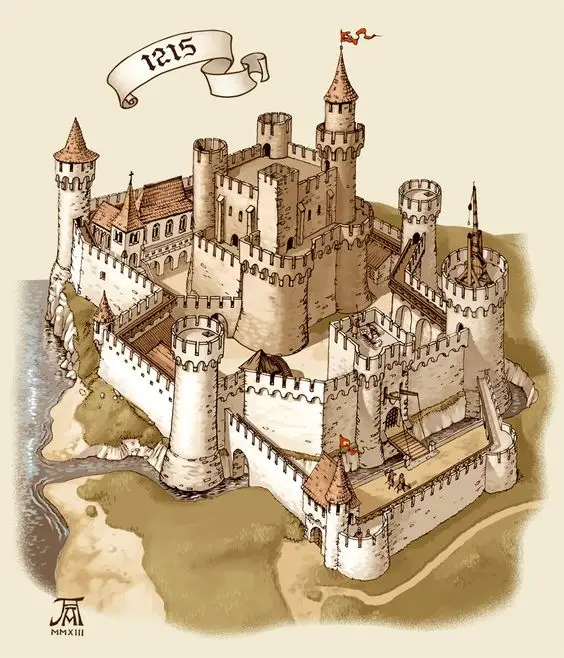

В XIII в. башни замков и крепостей стали круглыми, что повысило их прочность и стойкость к ударам таранов и метательных машин

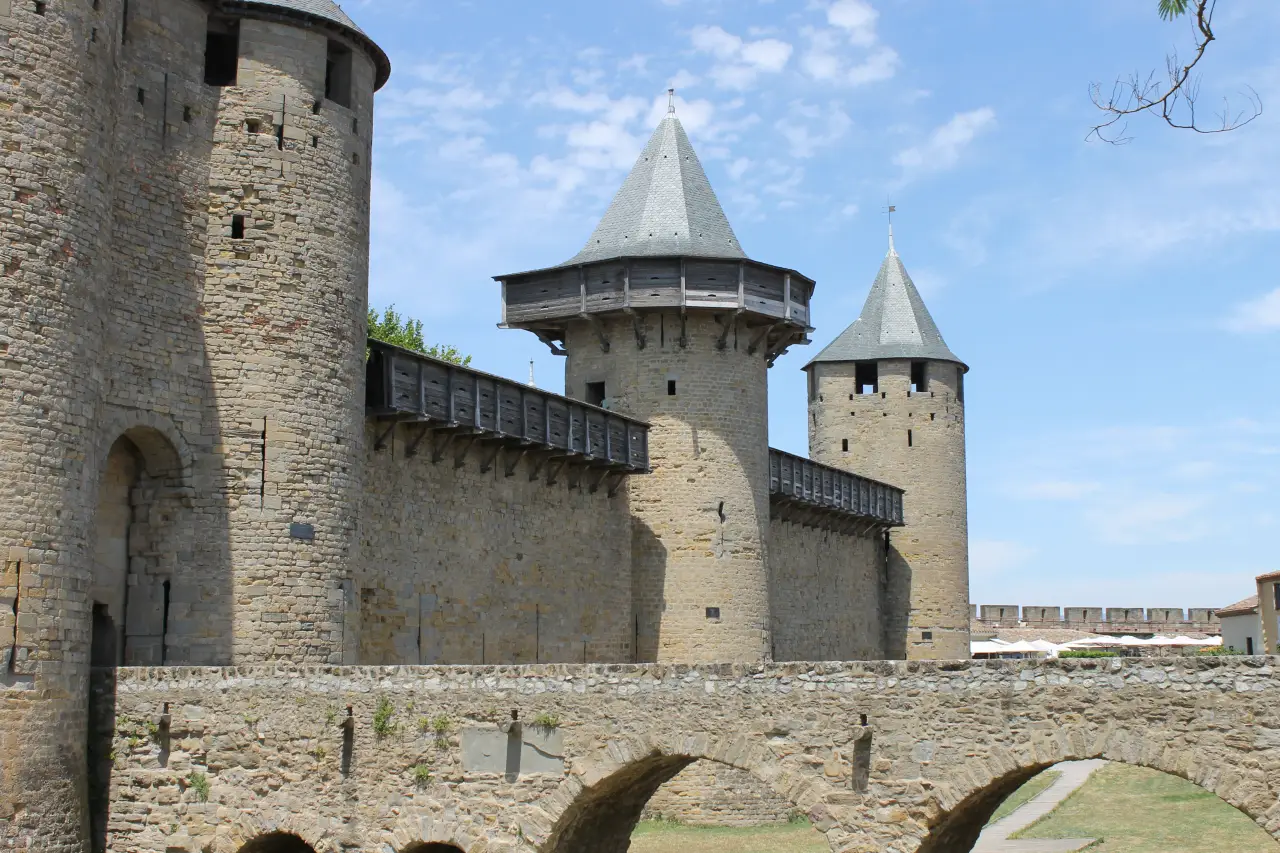

Деревянные боевые галереи на стенах и башнях в это время все так же продолжали использоваться. Мост и башни с галереями наверху замка графов Транкавелей в крепости Каркассон. Фотография автора
Но Шато-Гайяр был замком королевским, предназначенным для военной угрозы, и, следовательно, в нем стоял гарнизон. Что же касается замков сеньоров, то в них они... просто жили, пили, ели, одевались, молились Богу, вели замковое хозяйство. Жизнь текла уединенно и размеренно. Когда не было войны, хозяин замка охотился, занимался военными упражнениями, а то поигрывал в шахматы или в кости. Женщины проводили свое время за бесконечным рукоделием, причем даже самые знатные, включая королев и принцесс.
Замок XV в. На башнях и стенах появляются пушки!
Особенно скверной была зима: в замке было холодно и вечно дуло, жарко натопленные комнаты сменялись леденящими коридорами и лестницами. Только в начале лета замок оживал по-настоящему. В нем игрались свадьбы, принимали многочисленных гостей, устраивали пиры и турниры, которые потом вспоминали аж до следующего года. Приезд знатного гостя, королевский гонец, остановившийся проездом, — все эти новости также обсуждались и пересказывались друг другу по многу раз, из-за чего потом все их так хорошо и помнили. Иногда, чаще всего поздней осенью, когда шли дожди и рыцари не воевали, обитатели замка отправлялись поклониться святым местам, но старались поскорее вернуться в родовое гнездо, где было привычнее и безопаснее.
Башни в форме камертона «U» и крышей «кепкой». Крепость Каркассон. Фотография автора

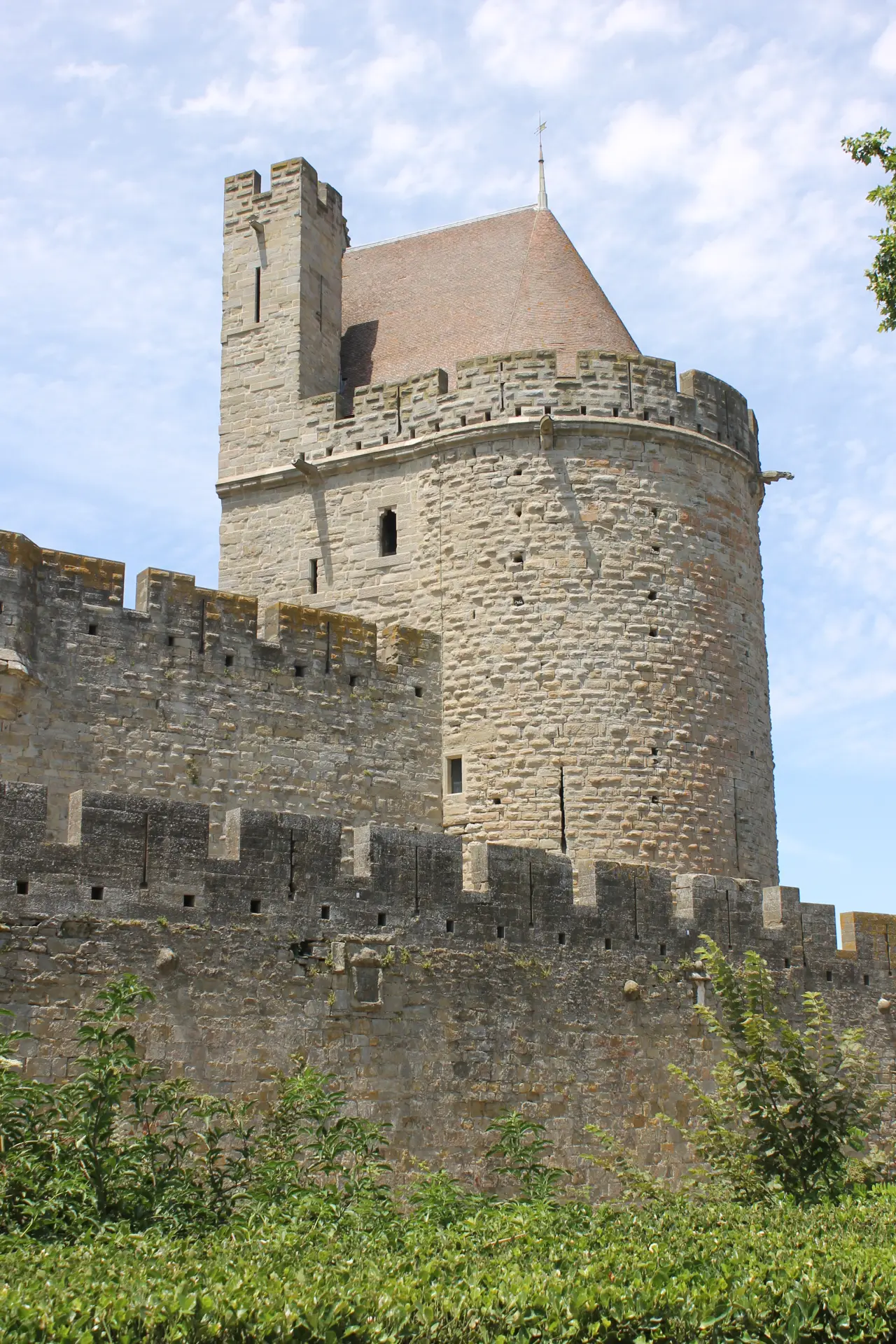

Полукруглая башня Трезо – одна из 52 башен, защищавших крепость Каркассон. Фотография автора
Изредка заходили в замок бродячие монахи, менестрели, шуты и фокусники, которые не только развлекали господ и продавали святые реликвии, но и служили для них постоянным источником информации, поскольку иных в то время просто не существовало. В замке сеньор творил суд и расправу над крепостными, держал знатных пленников и обобранных купцов, чтобы те, заплатив ему деньги, выкупили себя на свободу.

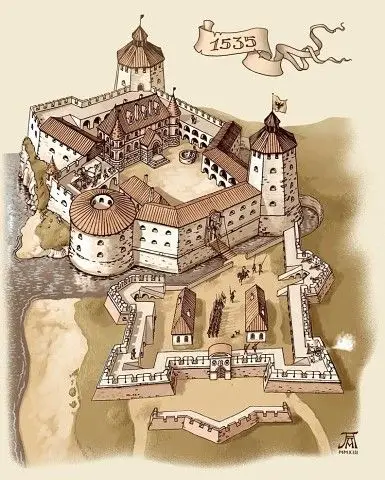

Замок XVI в. Башни и стены замков утолщаются. В них теперь располагаются казематы с орудиями. На смену передовым укреплениям в виде стен и башен приходят бастионы
Нередко к замку подступали враги, и вот тут-то его оборонительные свойства и выступали на первое место.
В одном из наших школьных учебников о рыцарских замках сообщалось:
Замок старались поставить в самом неприступном месте — на вершине крутого холма, на скале, на острове посреди реки. Замок опоясывала высокая и толстая каменная стена. На верху стены была сделана крытая дорожка, по которой ходили воины. Иногда вместо нее для защиты воинов от неприятельских стрел на стене воздвигали каменные зубцы, примерно в рост человека. Между зубцами оставляли небольшие промежутки: отсюда воины осыпали стрелами врагов во время осады. Некоторые замки имели по нескольку рядов стен. К стене снаружи примыкал глубокий ров, часто наполненный водой. Через ров перебрасывался подъемный мост. В случае опасности мост поднимался, массивные ворота наглухо закрывались. Но, если неприятелю удалось пробиться сквозь стены, это еще не означало, что он овладел замком. Необходимо было взять центральную башню, самое высокое и неприступное место в замке. В башне всегда царил полумрак: узкие окна в каменных стенах почти не пропускали света. Здесь находились помещения для феодала и его слуг, а в подземелье — тюрьма. Размеры центральной башни одного из замков во Франции, остатки которого сохранились до наших дней, — 64 м в высоту и 31 м в ширину; стены ее семиметровой толщины. Взять приступом такую башню было почти невозможно.

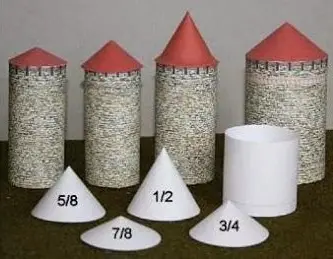

Макеты крепостных башен с крышами-конусами из бумаги
Множество замков было построено европейскими рыцарями в Палестине в эпоху крестовых походов, причем многие из них сохранились до сих пор. Одним из них является «Замок рыцарей» (Крак де-Шевалье), стоящий на вершине холма высотой 760 м в Сирийских горах. Во времена крестоносцев в нем могло находиться до 200 человек, тогда как потом в его внутреннем дворе располагалась целая деревня! Строился этот замок около 30 лет и долгое время считался неприступным. В 1271 году замок Крак де-Шевалье захватили турки — взять штурмом им его так и не удалось, но вот нехватка продовольствия вынудила его защитников отступить к морю.
Реально эти башни выглядели вот так: стена с башнями крепости Каркассон. Фотография автора
В другой рыцарской крепости в Палестине — замке Сафад — в мирные дни размещался гарнизон из 50 тамплиеров и 30 послушников, готовившихся к вступлению в орден. Кроме них имелось еще 50 легковооруженных конных воинов, 30 лучников, 820 пеших воинов и 400 рабов. В случае угрозы нападения за его стенами пряталось все местное население, регулярно платившее деньги на вооружение наемников и поставлявшее в замок легковооруженных конных воинов из крещеных мусульман.
Ворота в Каркассон проходили между двумя высокими башнями довольно сложной формы. Фотография автора
Однако, судя по историческим источникам, замки европейских феодалов стали такими далеко не сразу, а дерево при их строительстве вперемежку с камнем продолжало применяться в отдельных укреплениях вплоть до XVI века! Ну а подлинная военная архитектура рыцарских замков сложилась только в XI веке, и тогда же начали пытаться брать их штурмом, хотя чаще всего томили обитателей замков осадой. Предпринимались попытки захватить их путем неожиданной атаки, поскольку правильные осады с применением метательных и штурмовых машин сеньорами практиковались мало. Да и сама по себе осада, которую вели феодальные войска, не могла быть чересчур продолжительной, ведь срок воинской повинности ограничивался 40 днями!

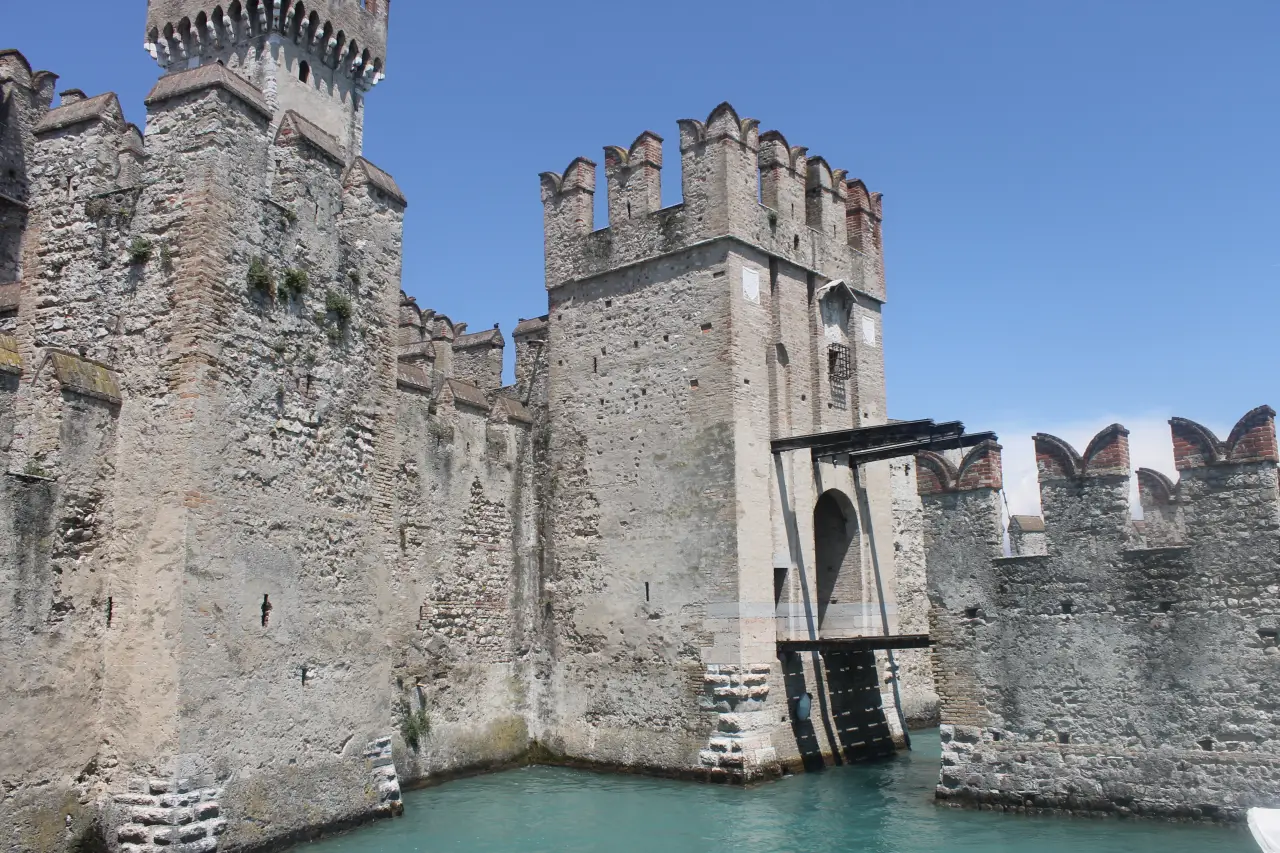

Квадратные башни в средневековых замках сохранились лишь там, где враги не могли подобраться к их углам. Предмостная башня в замке Скалигеров в городе Сирмионе на озере Гарда в Италии. Фотография автора
Такой замок стал весьма сложным архитектурным сооружением, включающим в себя множество специфических компонентов. Прежде всего, его окружали деревянные изгороди, преграждавшие подступы к главным стенам, и небольшие предмостовые укрепления, защищающие въезд па подъемный мост. Затем следовала целая система стен и башен с бойницами, позволяющими стрелять из луков и арбалетов во всех направлениях, а на головы подошедших к самым стенам лить расплавленный свинец и кипящую смолу. Высоту стен дополняла глубина рвов вокруг них: нередко встречались рвы, глубина которых составляла 10 м и более.
Рисунок кладки из «дикого камня»
Можно представить себе все мужество и отвагу, которые требовались воинам, чтобы под стрелами из арбалетов и летящими сверху камнями, в шлеме и панцире, прикрываясь щитом и с мечом на поясе, засыпать ров, тащить к стенам лестницы, а затем и лезть по ним наверх. При этом воины, стоявшие наверху, очень часто пытались лестницы оттолкнуть, дожидаясь, когда на них заберется побольше народа, а женщины (они также помогали при обороне твердынь) стояли наготове с черпаками, чтобы плескать кипящей смолой в лица тех, кто еще только начинал перебираться на стену.

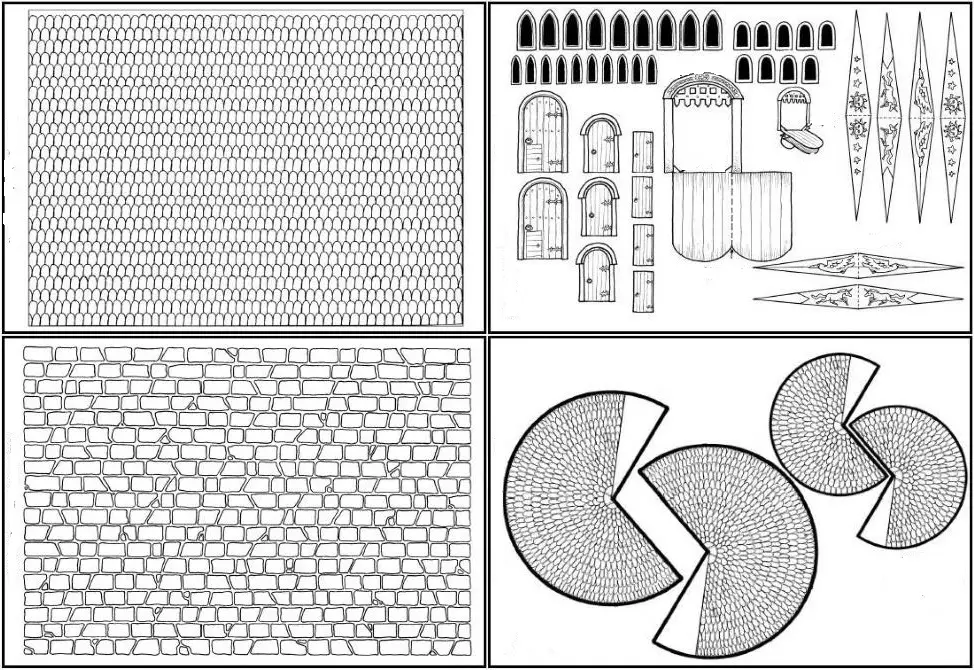

Детали макета замка для распечатки. Слева: черепица и кладка. Справа: окна, ворота, флаги, черепичные крыши. При распечатке на принтере их можно залить любым желаемым цветом
Конечно, бывало, что в спешке арбалетчики брали неверный прицел и давали промах, смола и кипяток проливались мимо, но ведь бывало и так, что все это своей цели достигало... А сверху сыпали также песок, золу и негашеную известь, чтобы запорошить глаза нападавшим, бросали зловонные бочки с нечистотами («химическое оружие» древности и средневековья) и... трупы павших товарищей. Неудивительно поэтому, что уж если осаждавшие решались на штурм, то побывав рядом со смертью и взяв замок, они предавали его огню и мечу, а от стресса избавлялись посредством самого дикого грабежа, насилия и пьянства!
Главным сооружением замка была главная, или центральная, башня — донжон: то место, где непосредственно жил сеньор — владелец замка. Внешне это было очень внушительное сооружение, а вот внутри (из-за толщины стен) вовсе не такое просторное, как можно было подумать, стоя снаружи. Как правило, в башне было три зала один над другим, разделенные деревянными перекрытиями. В залах могло размещаться несколько комнат, кухня и оружейная. Не слишком богато, не правда ли? Но в ту пору так жили все, и даже у самого короля Генриха II в его замке кроме залов имелась только одна спальня. Главной считалась вовсе не роскошь покоев, а надежность защиты.

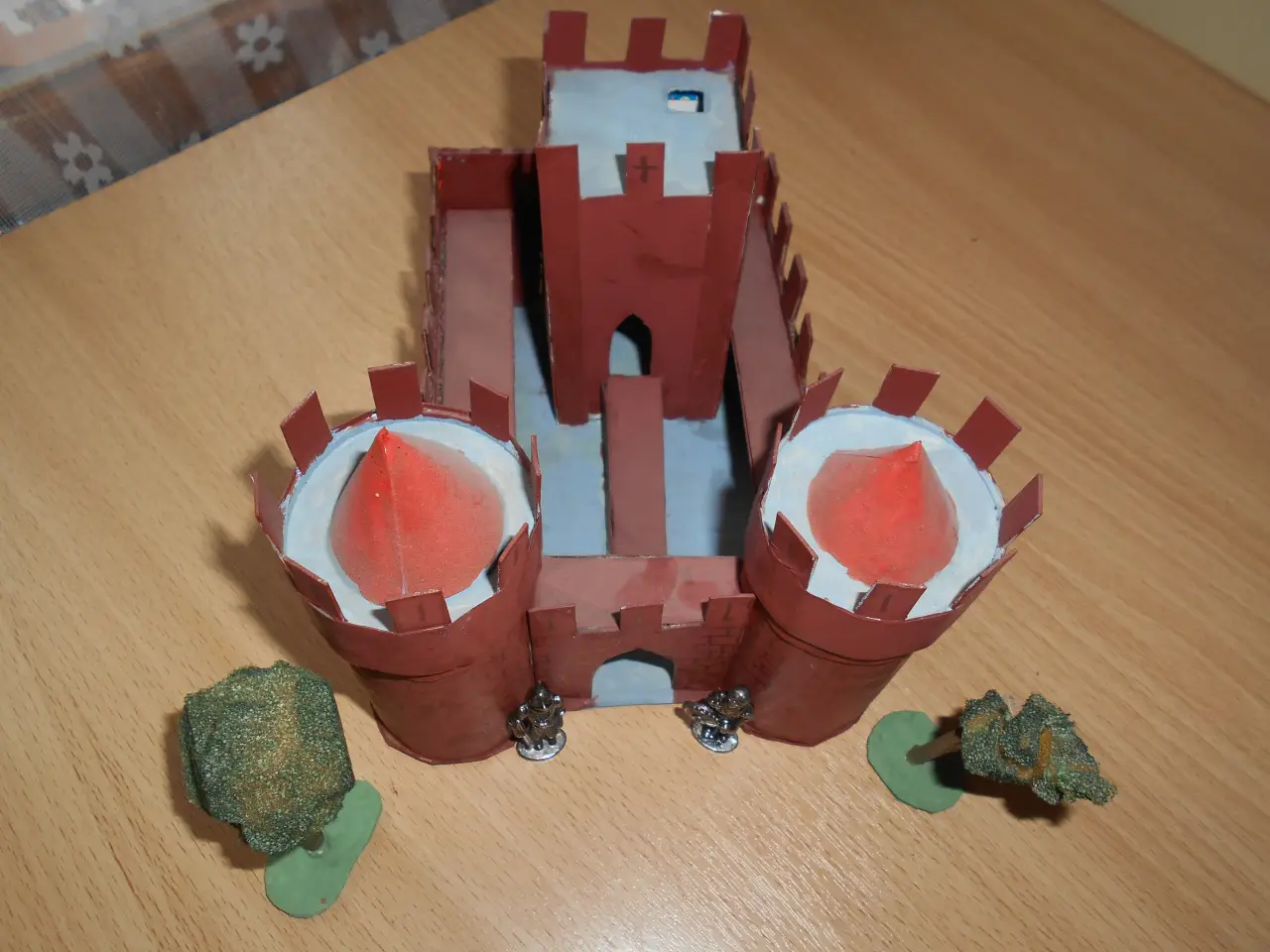

Макет замка из картонных трубок. Работа школьницы 4 класса. Фотография автора
Первоначально донжон был квадратным (память о тех временах, когда его строили из дерева), но очень скоро его начали делать круглым, что повышало прочность и экономило камень. При очень большой толщине стен к бойницам такой башни вели специальные узкие коридоры, проложенные в толще стены, а по верху обязательно шла стрелковая галерея с бойницами для навесного огня.
Этот же замок. Вид спереди. Деревья также самодельные из поролона, окрашенного акриловой краской. Фотография автора
Поскольку строить расширяющиеся в верхней части башни было довольно-таки сложным делом, средневековые мастера очень часто ограничивались тем, что возводили стрелковые галереи вокруг башен из дерева, устанавливая их на брусья, предварительно вделанные в стены. Такие галереи давали не только защиту от стрел, но и защищали от дождя и солнца, а также отчасти и от метательных снарядов, сыпавшихся сверху. Как правило, в галереях делали по два-три ряда амбразур, чтобы было удобнее обстреливать неприятеля на разных дистанциях. В полу были отверстия, обращенные вертикально вниз, — навесные бойницы — машикули. Именно через них и бросали вниз камни, а также лили кипяток и кипящую смолу, в которую для большей вязкости добавлялся песок. Внутри галерей имелись многочисленные лестницы для перехода на стрелковые ярусы, имелись блоки для подъема боеприпасов, находились пожарные бочки с водой и прочий соответствующий инвентарь.

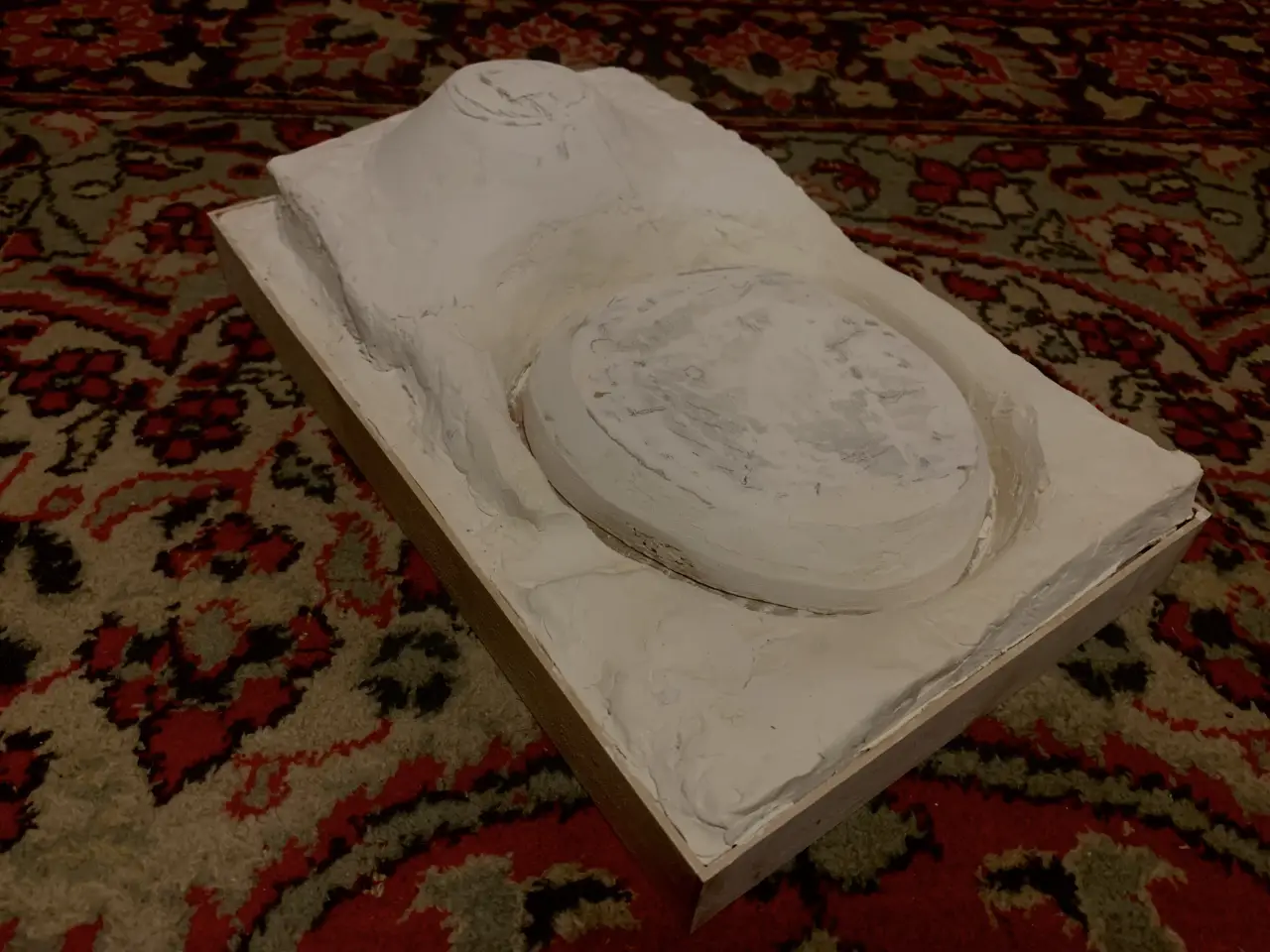

Основание замка «мотт и бейли» – папье-маше из картона от кассет для яиц, обмазанное сверху шпаклевкой для стен. Фотография автора
Вход в замок, как правило, проходил через подъемный мост и часто даже не один, а два — один для всадников, а другой для пешеходов, что делалось из-за боязни внезапных нападений. Мост поднимался или опускался на цепях, от которых стали отказываться только с появлением огнестрельного оружия, так как ядра пушек цепи разбивали. Для облегчения этой трудоемкой операции использовали систему противовесов. Если к воротам замка вел каменный мост, в его толще стремились сделать потайной выход, где тоже устраивали целую систему поворотных мостиков, которые снаружи были совершенно незаметны.

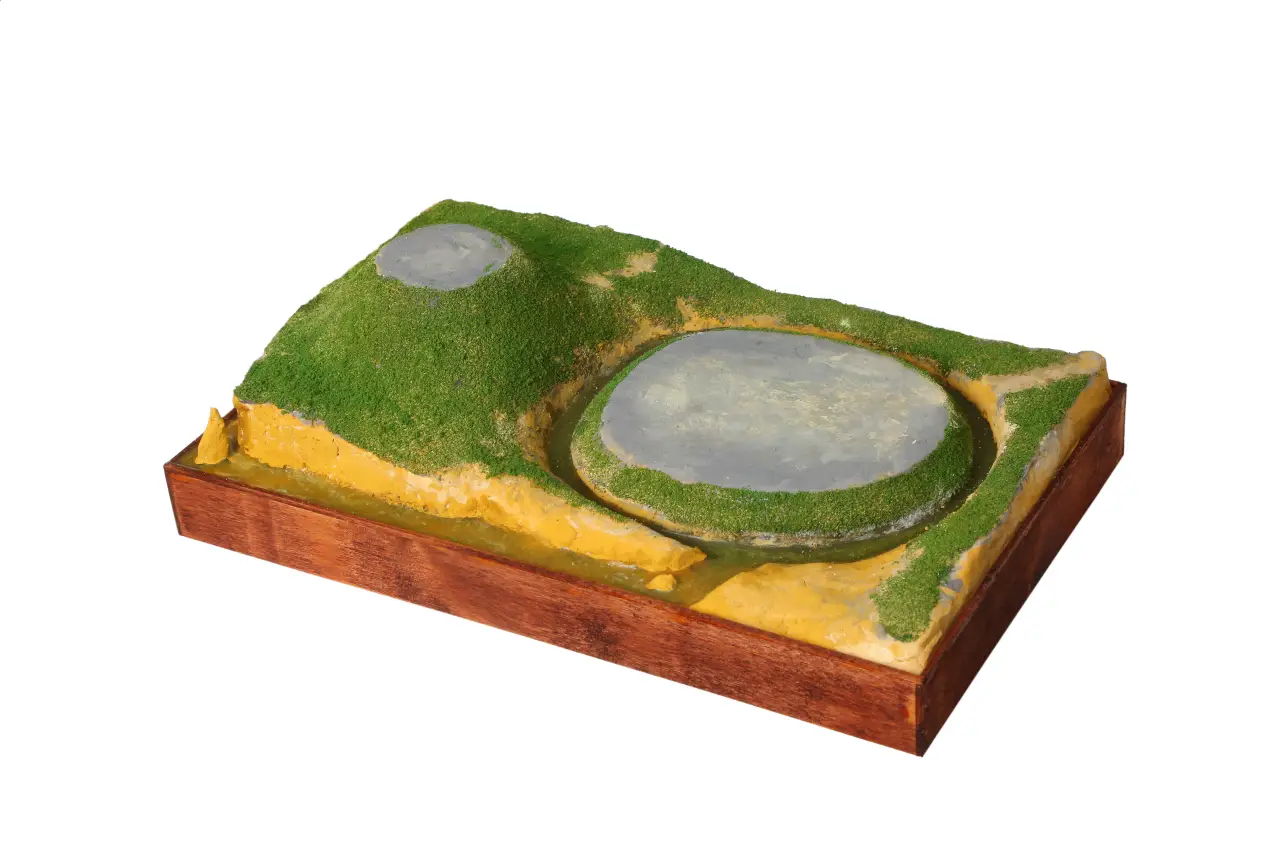

Основание после раскраски и обсыпки «травой», которую нужно сыпать на клей ПВА. Ров наполнен «водой» из эпоксидной смолы

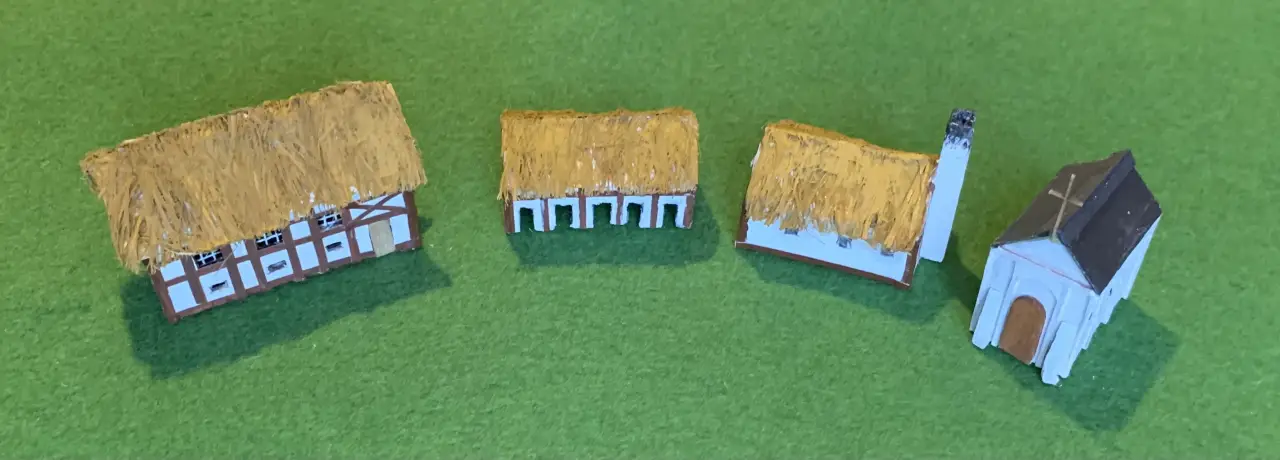

Макеты домиков: казарма, конюшня, кузница и церковь в романском стиле. «Соломенные крыши» из… набора льняной пряжи для герметизации труб

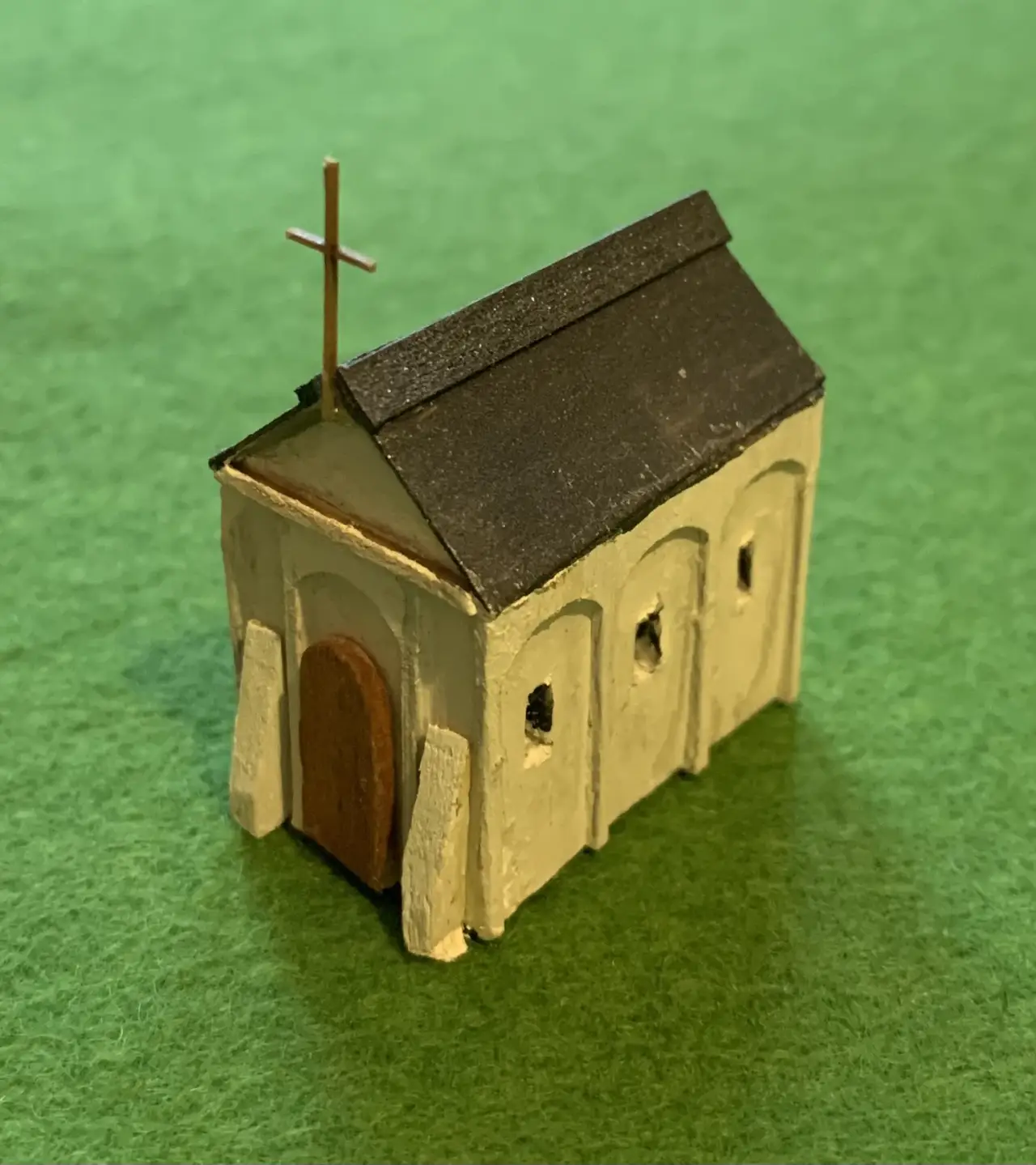

Особенно реалистично получилась церковь… Крыша «под свинец»
Однако темной ночью можно было вполне им воспользоваться и сделать неожиданное нападение на осаждающих. Кроме подъемного моста вход в замок могла закрывать металлическая кованая решетка, которую днем тоже поднимали в помещение надвратной башни. Здесь тоже использовалась система противовесов, а в случае тревоги достаточно было выдернуть стопор лебедки, чтобы решетка мгновенно опустилась. Иногда таких решеток было несколько, и защитники замка стремились так опустить их во время нападения через главный ход, чтобы с их помощью отсечь группу нападающих. Тогда те оказывались совершенно беззащитными, и их легко можно было расстрелять из арбалетов на глазах товарищей, которые ничем не могли им помочь из-за прочных решеток.
Донжон: картон, полоски раскрашенной бумаги, деревянные рейки шириной 2 мм, лестница из гофрированного полистирола
Чтобы усилить защитные возможности замка, пространство между зубцами на стенах закрывали железными козырьками. Сами зубцы имели значительную толщину и были устроены так, чтобы в их толще можно было еще и машикули устроить. Для стрельбы из луков и арбалетов бойницы прорезались в виде узкой щели или креста. Для огнестрельного оружия они имели вид круглого отверстия, причем обычно саму амбразуру заглубляли в толщу стены, а прорезь бойницы делали очень высокой. Благодаря этому нехитрому приему внутреннее расположение амбразуры в бойнице снаружи видно не было, и вражеским стрелкам было трудно вести огонь по такой неопределенной цели.
Замок «мотт и бейли» в работе. Установлен донжон, окружающая его стена, лестница, стена бейли с бойницами, мост и воротная башня. Колья у протоки, ведущей в ров, из кончиков китайских зубочисток
В XIV–XV веках распространился тип крестовидной щели, выгодной тем, что хотя она и открывала своим перекрестием расположение стрелка в амбразуре, зато обеспечивала ему лучший обзор и возможность стрелять как влево, так и вправо. Обычные, чрезмерно узкие бойницы хотя и давали лучшую защиту, имели небольшой сектор обстрела и требовали большого гарнизона для ведения огня по всем направлениям.

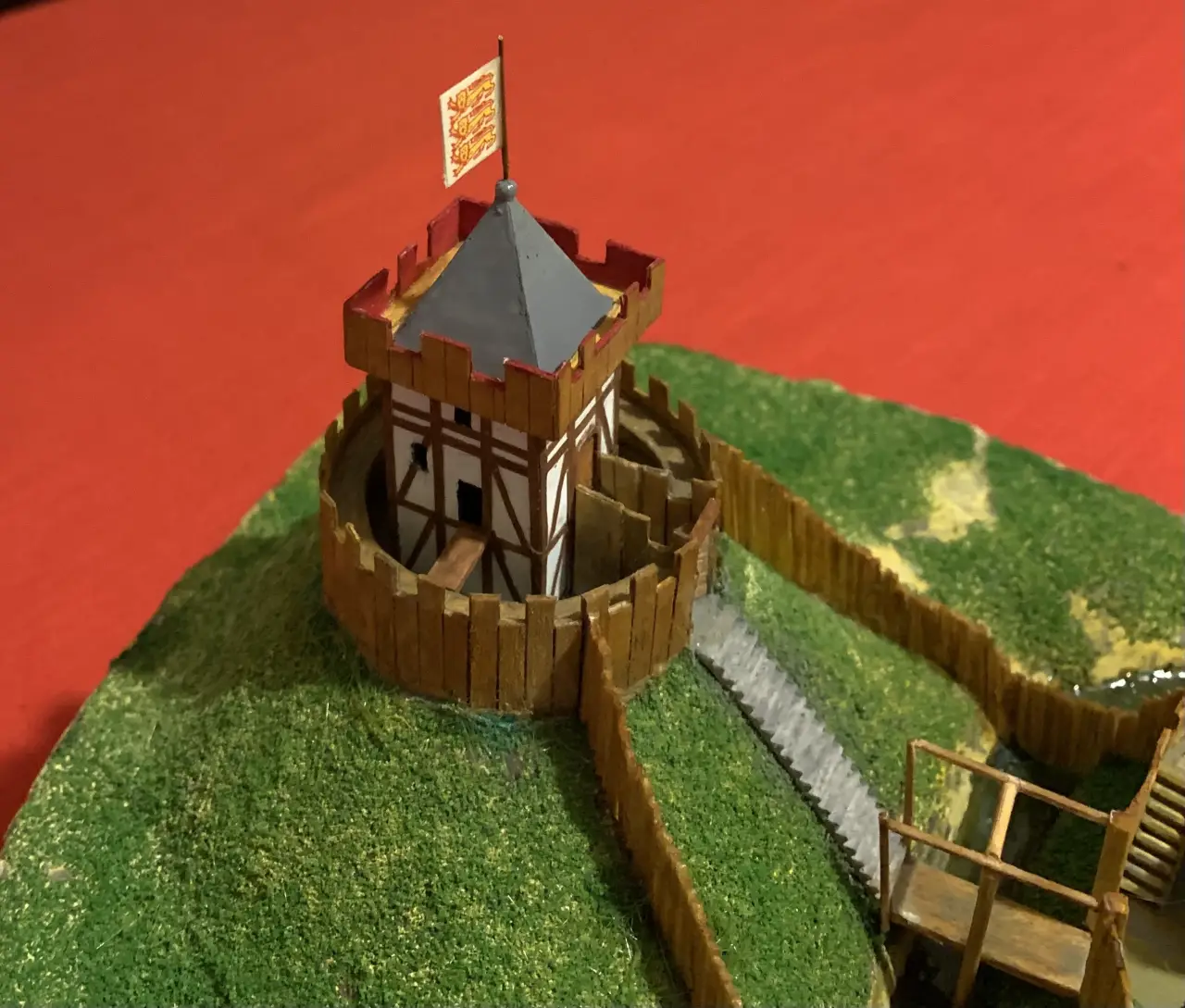

Донжон, лестница и подъемный мост
Даже дорогу к замку стремились провести не как-нибудь, а с целью ослабить подходящего противника, для чего прокладывали ее так, чтобы она подходила к воротам справа, потому что слева у воинов были щиты. В башнях винтовые лестницы закручивались слева направо, что было удобно обороняющимся, но невыгодно для нападавших. Впрочем, имелись и замки с обратной закруткой лестниц, долгое время ставившие исследователей в тупик. Внимательное обращение к древним документам рассеяло и эту «тайну» средневековья: в роду владельцев этих замков все мужчины были... левшами!
Бейли с установленными мостками для стрелков. Их вырезают из картона 0,5 мм и подгоняют к стенам. Стойки-опоры – из реек 1х1
Естественно, что штурм и осада таких замков были очень затруднены. Только короли были достаточно могущественны и богаты, чтобы иметь возможность подолгу осаждать замки своих некоторых вассалов или разрушать их соответствующими техническими средствами. Например, французский король Филипп II Август (один из руководителей третьего крестового похода) уже имел в своих войсках военных инженеров, которые возглавляли группу саперов, минеров и землекопов, в которую по мере надобности набирали простолюдинов. Особенностью их воинского снаряжения были шлемы типа шапель, такие же, как и у других пехотинцев, но обычно с более широкими полями, хорошо защищавшими их сверху.

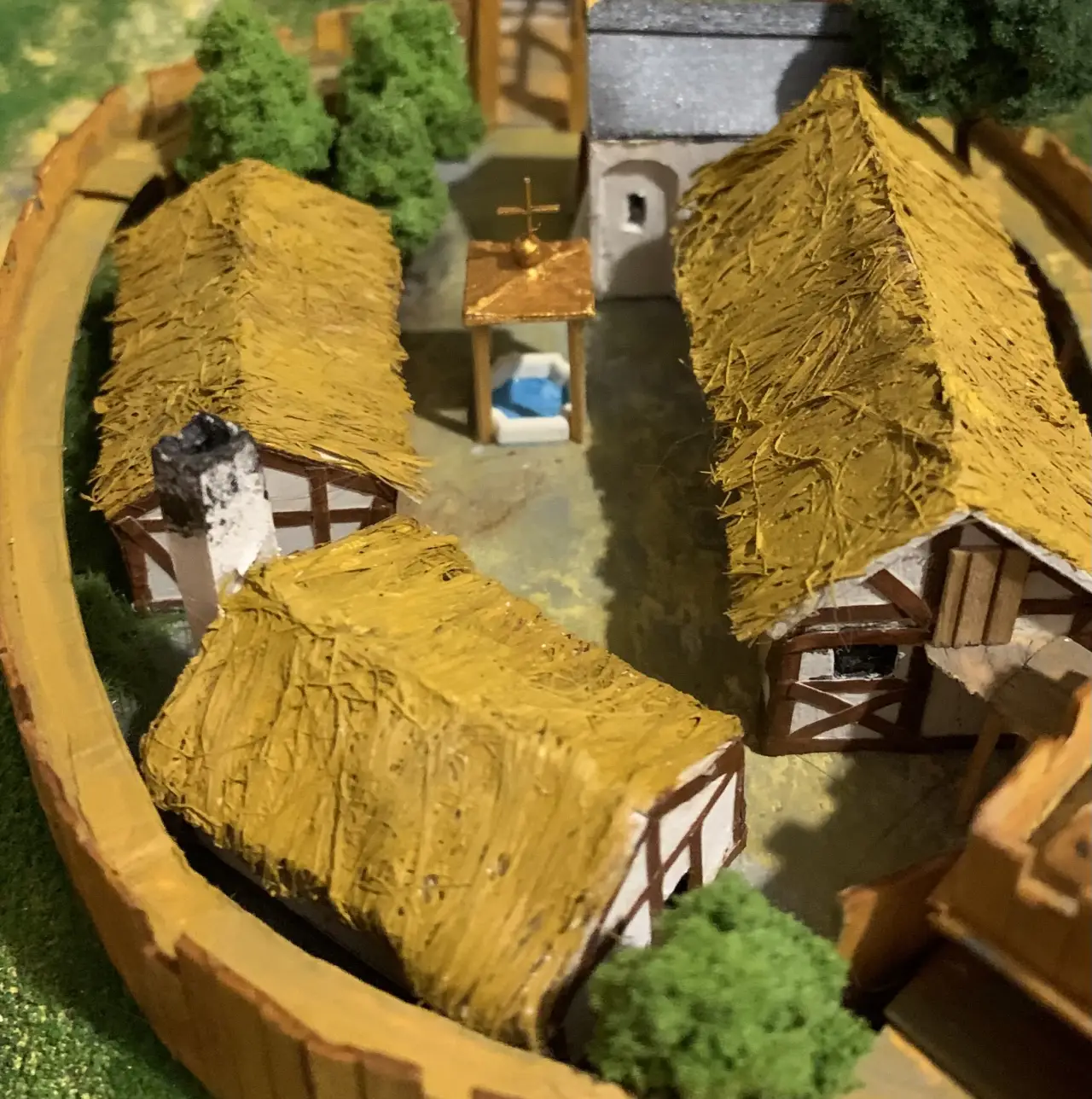

Собранный двор. В центре него находится колодец. Возможно, что он даже посвящен какому-то святому…
В XII–XIV веках очень часто практиковали подкоп под башню либо стену замка. Подкоп обычно тщательно маскировали, а после завершения выбирали грунт под фундаментом и устанавливали многочисленные деревянные подпорки. Затем подземелье набивали хворостом, политым топленым свиным салом, и поджигали. Пожар уничтожал подпорки, и кладка стены рушилась, открывая дорогу внутрь замка. Когда ров отсутствовал, к стене подводили покрытую досками траншею, чтобы разрушить стену у самого основания, что, впрочем, было не так-то легко, поскольку осажденные, видя, к чему идет дело, могли с обратной стороны постоянно наращивать кладку.

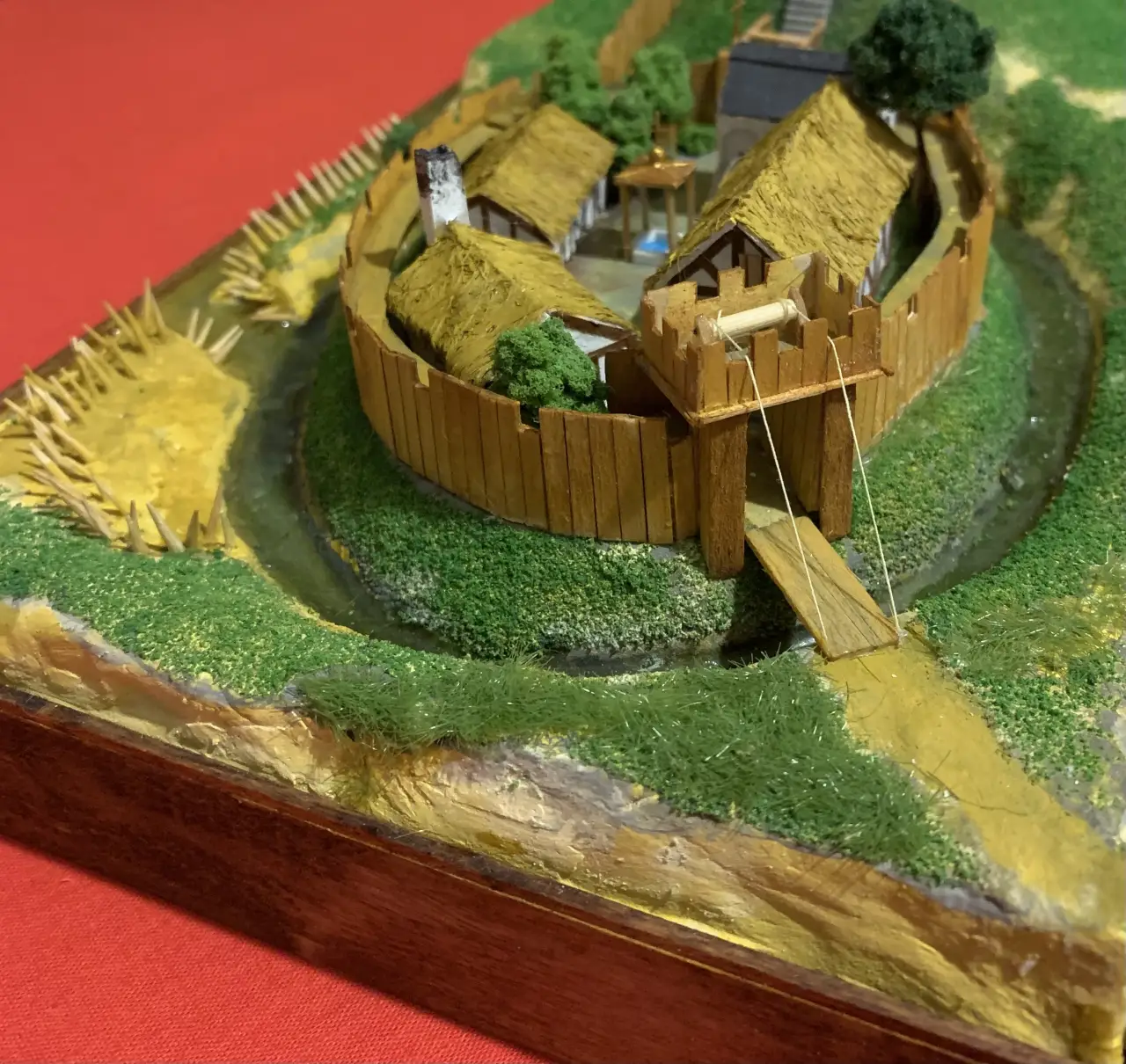

Воротная башня с подъемным мостом
Иной раз подкоп старались провести не под, а за стену, чтобы иметь возможность как-нибудь ночью проникнуть через него в замок, снять часовых и открыть ворота. Позднее в такие подкопы начали закладывать бочки с порохом, однако землекопов выдавал стук, заслышав который, осажденные выставляли вдоль стен сосуды с водой, и судя по тому, в каких сосудах появляется рябь, определяли места подкопов. В этих местах они начинали рыть ответные подземные галереи и либо подрывали своих противников взрывами пороховых мин, либо шахты встречались, и тогда при свете факелов род землей начиналась рукопашная схватка. Ну и, конечно, для разрушения каменной кладки стен и башен вплоть до изобретения огнестрельного оружия применяли тараны, известные еще со времен античности, которые для защиты от зажигательных стрел покрывали только что содранными шкурами животных. В закрытых сверху проходах к стенам с этой же целью применяли особые сверла.

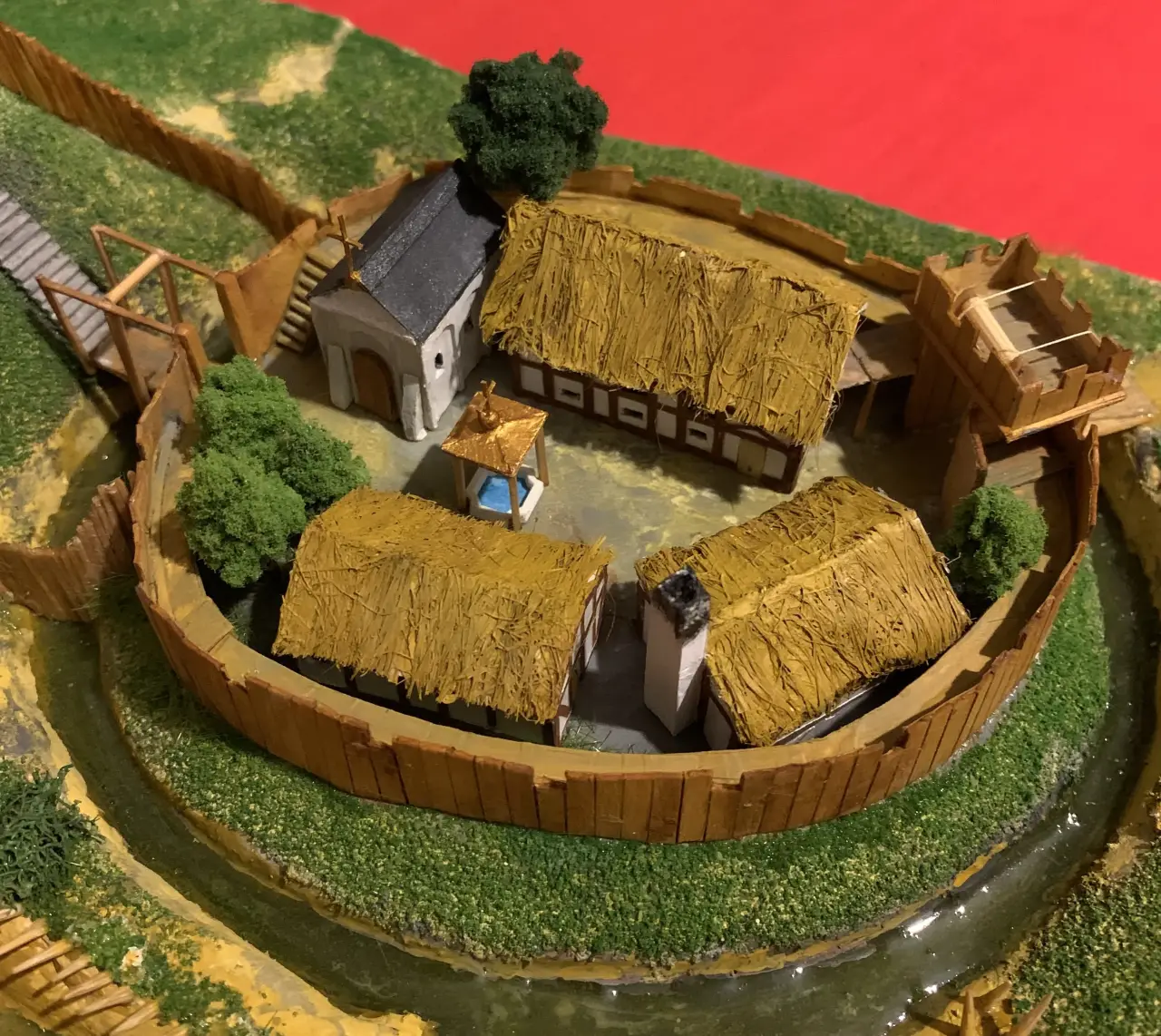

Вид на двор бейли сверху. Как говорится, в тесноте, да не в обиде!
Еще один вид на бейли с противоположной стороны
Сделать макет замка в школе мечтают многие ребята, настолько они им нравятся, вот только взрослые в этом деле не всегда им готовы помочь. А зря – создание такого макета вполне может стать и первым шагом к специальности архитектора, и, возможно, даже определить будущее. Причем материалы для этого можно использовать самые простые. Например, в макетах замков, в которых имеются круглые башни, их делают из картонных трубок из-под туалетной бумаги. «Башни» с более толстыми и реалистичными стенами можно сделать из трубок из-под пищевой алюминиевой фольги. Стены – из тонкого пенопласта, оклеенного картоном из магазина «Леонардо» – они сразу же дают масштабную толщину! Можно их также слепить и раскатать из самополимеризующейся глины, на которой, пока она не затвердела, можно оттиснуть рельефную кладку из «дикого камня» и даже прорезать окна и бойницы. Крыши круглых башен делают из плотной бумаги, склеенной на конус… То есть ничего сложного в этом нет.

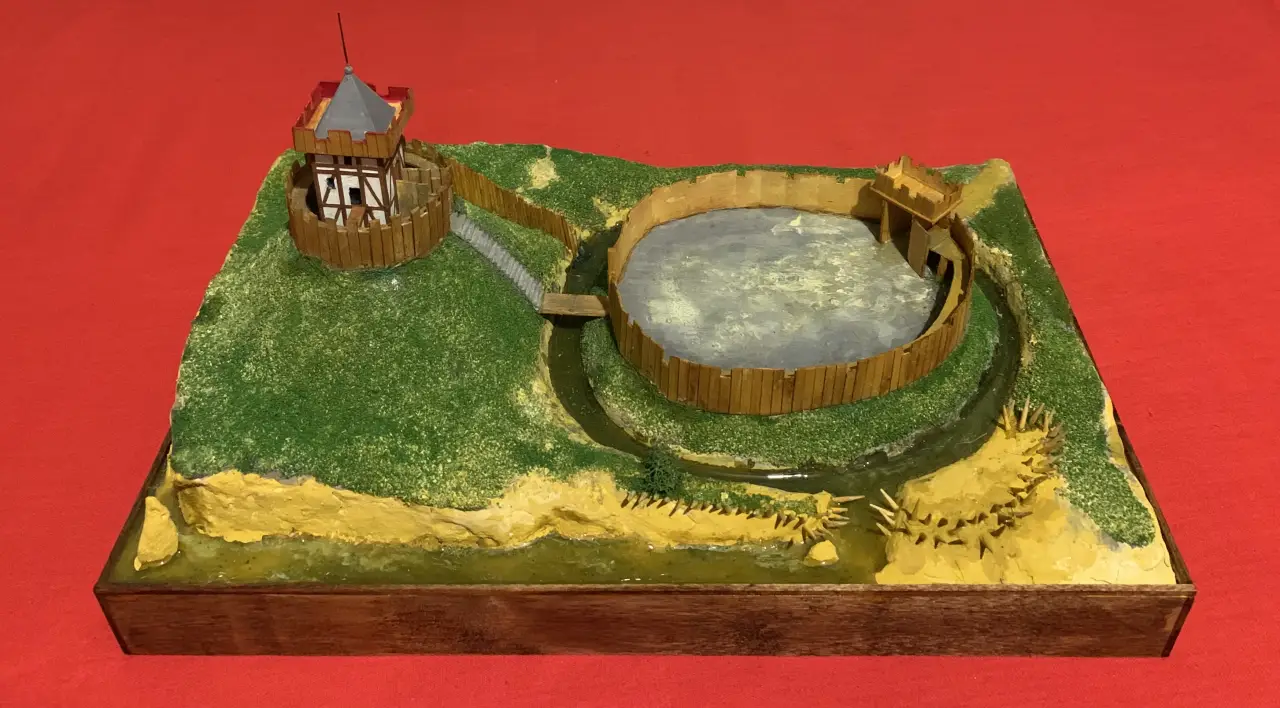

Полностью готовый макет замка IX в. С таких-то вот «замков» Средневековье и начиналось!
Однако ничуть не менее интересно сделать макет замка «мотт и бейли», тем более что у нас их вряд ли вообще кто-нибудь делал. Материалы – картон из-под кассет для яиц. Пенопласт для основания. Деревянные линейки – для обрамления подиума, ну и рейки толщиной 1-2 мм для изготовления ограды и заборов. Сами домики и башня замка склеиваются из плотной бумаги или бристольского картона толщиной 0,5 мм. Заборы склеивают клеем ПВА из реек толщиной 1х1 мм, стены с бойницами из реек шириной 2 мм компании «АВ-модель». Их одна к одной наклеивают на полоски тонкой бумагу и, вырезав модельным ножом бумагу на бойницах, наклеивают на макет по месту. Деревья были заказаны через Интернет, но их можно сделать и самому из раскрашенного поролона и пенопласта – небольшой масштаб этого макета такое вполне позволяет.
