Израильские противотанковые ракетные комплексы семейства Spike
К середине 1980-х развитие израильского ВПК достигло такого уровня, что это позволило приступить к проектированию противотанковых ракетных комплексов, не уступающих лучшим мировым образцам. В XXI веке ПТРК нового поколения, произведённые в Израиле, стоят на вооружении не только ЦАХАЛ, но и пользуются большой популярностью у иностранных заказчиков. Согласно справочным данным, ПТРК семейства Spike официально приобрели более 30 стран, среди которых немало технологически развитых. Также в ряде государств осуществляется лицензионный выпуск израильских ПТРК, предназначенных для поражения широкого круга целей: тяжёлой бронетехники, живой силы, воздушных и морских целей и укреплённых сооружений. Благодаря своей гибкости, высокой точности и интеграции современных технологий управления, Spike стал одним из наиболее экспортируемых ракетных комплексов в мире.
Компания Rafael Advanced Defense Systems начала разработку семейства противотанковых ракетных комплексов Spike во второй половине 1970-х. В ракетах и прицельном оборудовании Spike используются общие удачные технические решения и имеется высокий уровень преемственности, что позволило сократить расходы на разработку и серийное производство.

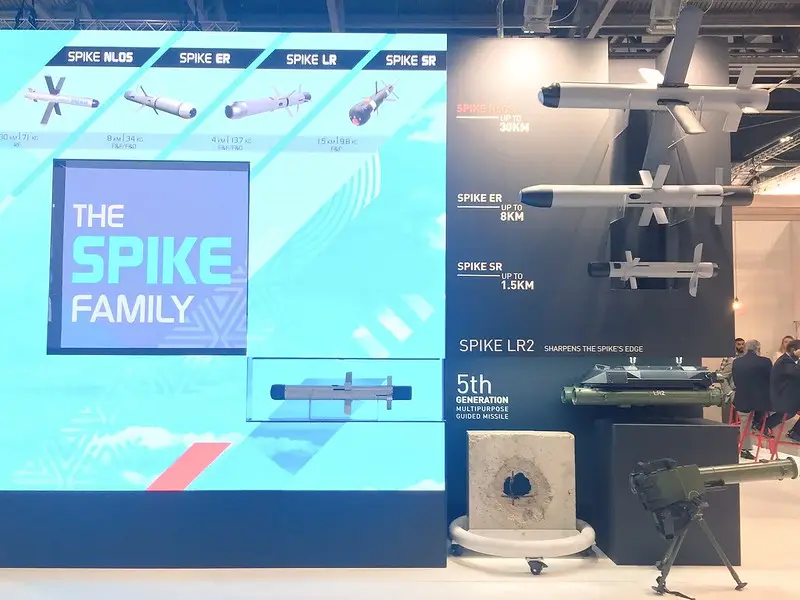

Комплексы Spike, предназначенные для использования в огневых подразделениях разного уровня подчинения, отличаются массогабаритными характеристиками, дальностью стрельбы и принципами наведения.
ПТРК Spike-MR
Во второй половине 1990-х для замены ПТРК американского производства М47 Dragon в противотанковых взводах рот огневой поддержки батальонов регулярных пехотных бригад началась эксплуатация комплексов Spike-MR (Medium Range). К 2012 году Spike-MR (израильское обозначение «Гиль») полностью вытеснили устаревшие лёгкие ПТРК в резервных подразделениях.

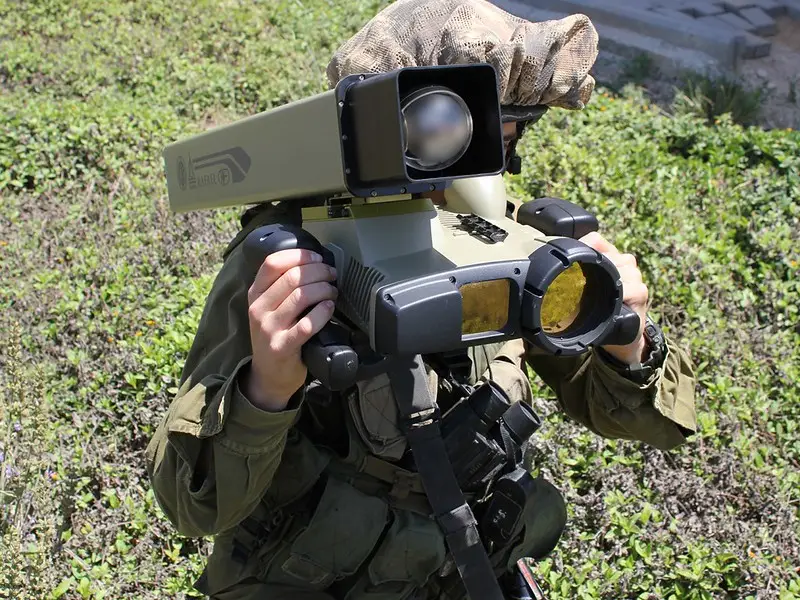

Наводчик-оператор с ПТРК Spike-MR
Благодаря использованию телевизионного прицела и ИК ГСН реализуется автономное самонаведение по принципу «выстрелил и забыл». ПТРК Spike-MR способен поражать цели на дистанции до 2500 м.

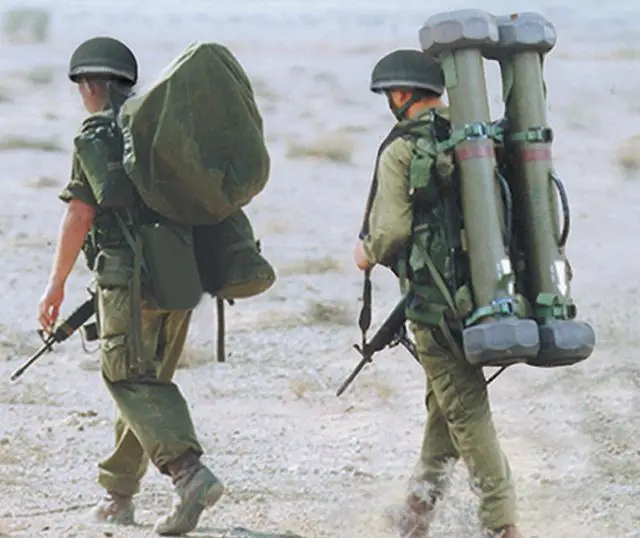

В боевом положении Spike-MR весит более 20 кг и обслуживается расчётом из двух человек. Комплекс очень простой в применении и имеет малое время реакции. В то же время ракета, оснащённая только головкой самонаведения, реагирующей на тепло работающего двигателя, не способна захватывать цели, не отличающиеся по ИК-сигнатуре от окружающей их местности, и подвержена воздействию помех.
ПТРК Spike-LR

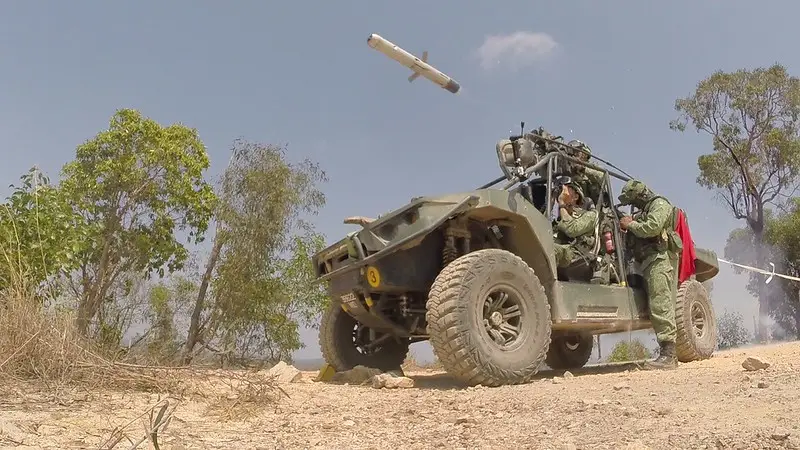

Судя по всему, большее распространение, чем Spike-MR, получила модификация Spike-LR (Long Range), которая полностью вытеснила в действующих противотанковых подразделениях американские ПТРК BGM-71 TOW всех модификаций. В Армии обороны Израиля комплексы Spike-LR состоят на вооружении противотанкового взвода роты огневой поддержки пехотного батальона.

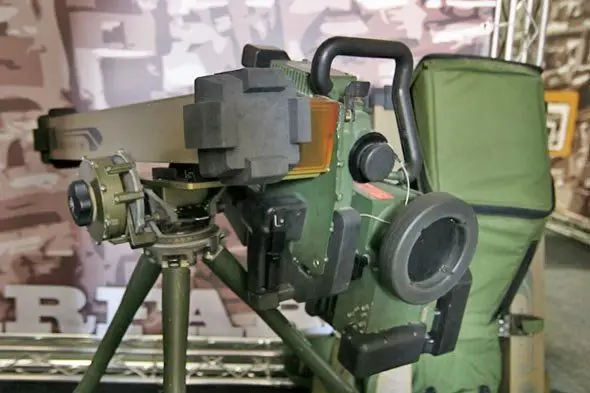

ПТРК Spike-LR, представленный на авиасалоне Singapore Airshow 2008
Это комплекс с дальностью стрельбы 4500 м, оснащенный самонаводящейся ГСН, имеет возможность через оптоволоконный кабель получать видеосигнал с ГСН ракеты и при необходимости менять цель или корректировать траекторию.

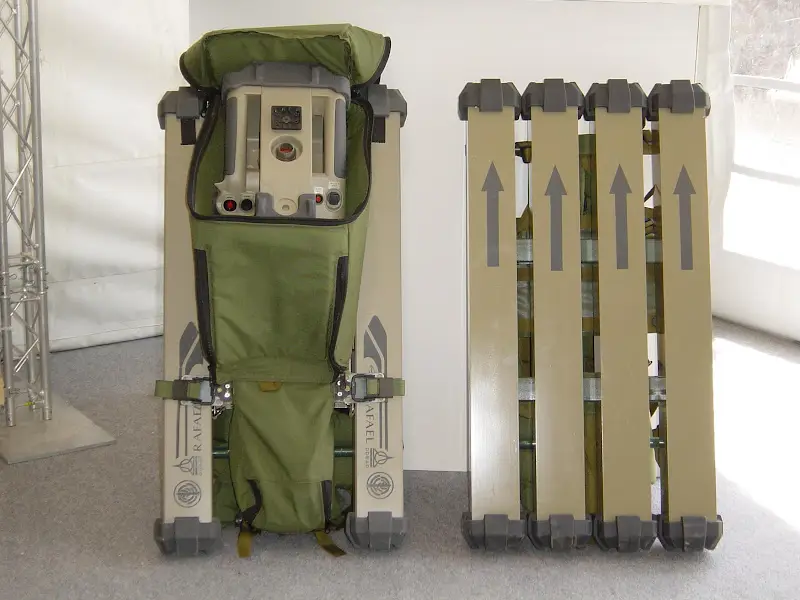

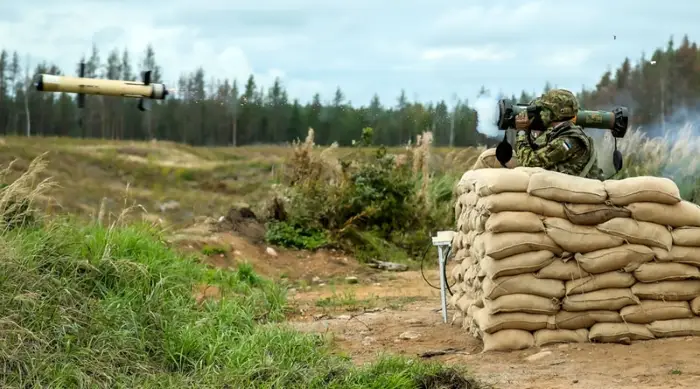

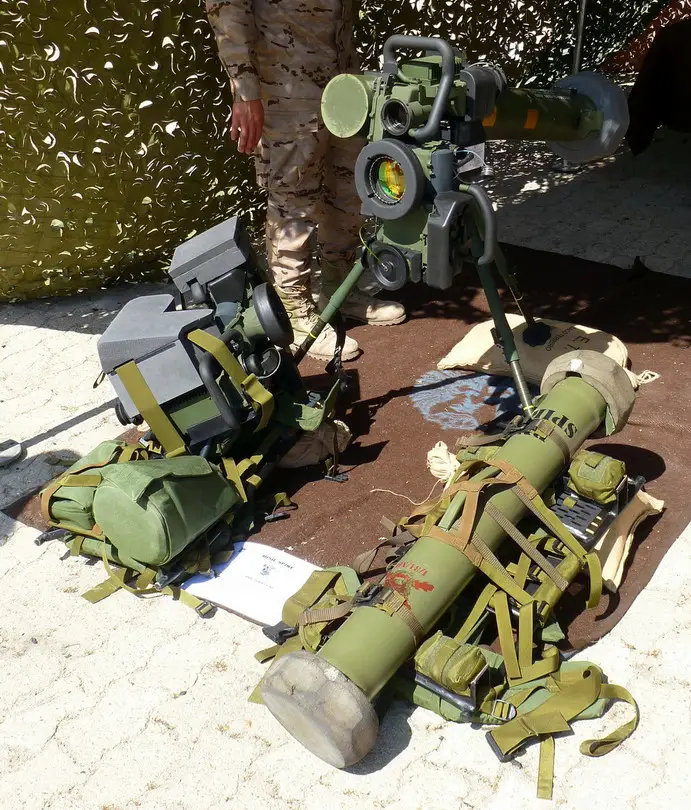

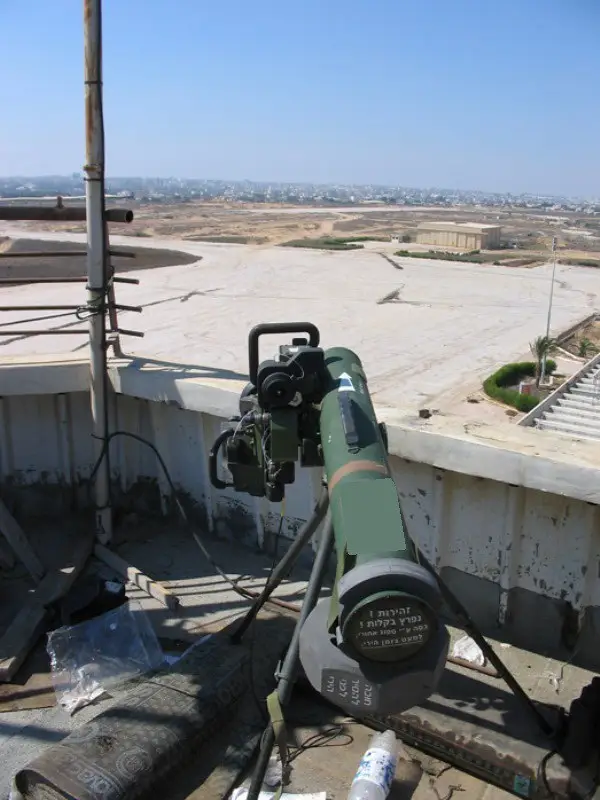

Помимо ракеты в транспортно-пусковом контейнере (диаметром 170 мм), в состав ПТРК Spike-LR входит пусковая установка с командным блоком, литиевая батарея электропитания, тепловизионный прицел и складная тренога.
Время перевода ПТРК в боевое положение 30 с. Боевая скорострельность – 2 выстр./мин. Вес комплекса в боевом положении составляет 26 кг. В варианте, предназначенном для использования мелкими пехотными подразделениями, пусковая установка и две ракеты переносятся в двух ранцах расчетом из двух человек.

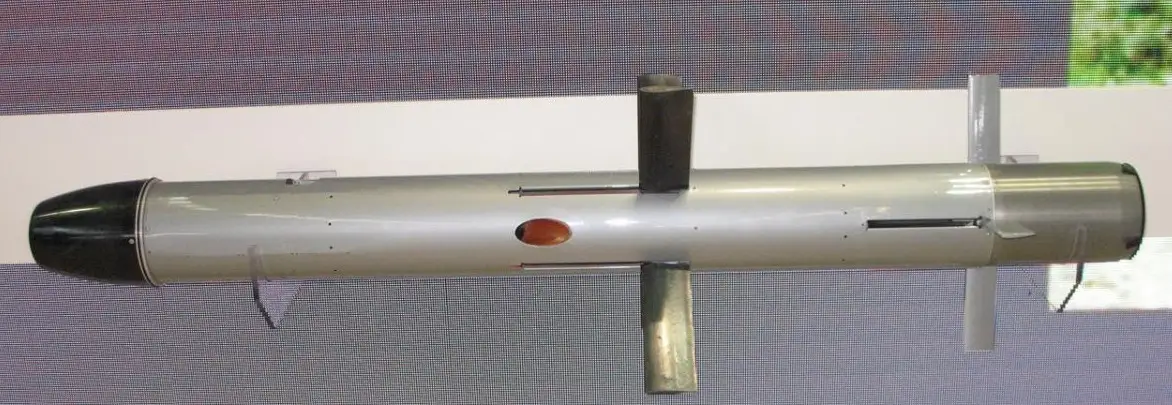

Согласно рекламной информации, представленной на международных выставках вооружения, ПТУР Spike-LR массой 13,5 кг несёт боевую часть с бронепробиваемостью до 700 мм гомогенной брони, прикрытой блоками ДЗ. Скорость полёта ракеты составляет 130-180 м/с. Для поражения фортификационных сооружений и зданий Spike-LR может оснащаться проникающей фугасной БЧ. Ракета оснащена телевизионной головкой самонаведения или двухканальной ГСН, в которой телевизионная матрица дополнена неохлаждаемой тепловизионной, а также инерциальной системой и каналом передачи данных. Комбинированная система управления позволяет реализовать широкий спектр режимов боевого применения: «выстрелил-забыл», захват и перенацеливание после пуска, командное наведение, поражение невидимой цели с закрытой позиции, идентификация и поражение цели в наиболее уязвимую часть. Обмен информацией и передача команд наведения происходят по волоконно-оптической линии связи. Для повышения мобильности ПТРК Spike-LR могут устанавливаться на различные транспортные средства.
В настоящее время покупателям предлагается усовершенствованная ПТУР Spike-LR II с дальностью стрельбы 5500 м и бронепробиваемостью до 900 мм. Новая ракета весит 12,7 кг и может использовать два типа БЧ: тандемную кумулятивную и многоцелевую, с различными режимами работы взрывателя: в бетонобойном режиме обеспечивается пробитие 200 мм железобетона и подрыв второй боевой части с замедлением внутри объекта. В режиме мгновенного действия обеспечивается контролируемый разлёт осколков, для максимального поражения живой силы и небронированной техники. Армия обороны Израиля заказала такие ракеты в 2017 году.
Стрельба новой ПТУР возможна с пусковых установок Spike-LR. Основное отличие Spike-LR II от предыдущей модели заключается в использовании новой ГСН, включающей неохлаждаемый ИК датчик и цветную телекамеру высокого разрешения. Система обработки получаемого сигнала с элементами искусственного интеллекта способна следить за малоконтрастными и быстро перемещающимися целями. Ракета способна принимать целеуказание не только со своей пусковой установки, но и из тактической системы управления и контроля батальонного звена.
Помимо наземных установок ПТУР Spike-LR II могут применяться с вертолётов и беспилотных летательных аппаратов. В модификации воздушного базирования обмен данными и командами управления происходит по радиоканалу.
ПТРК Spike-ER
По массе и габаритам Spike-ER (Extended Range) близок к американскому ПТРК BGM-71TOW, но существенно превосходит его по основным характеристикам. В боевом положении Spike-ER весит более 63 кг и имеет дальность стрельбы 8000 м.

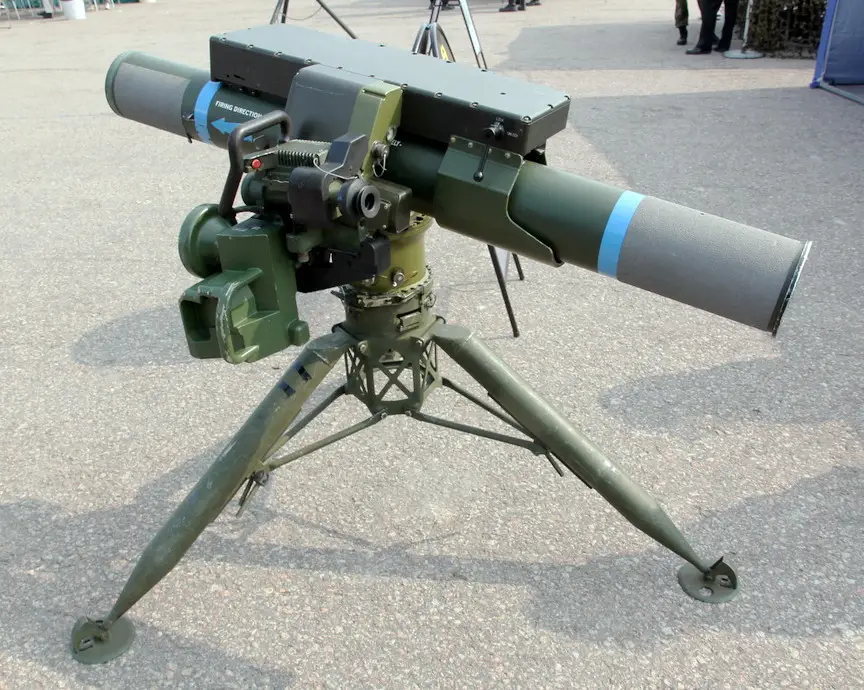

ПТРК Spike-ER в боевом положении

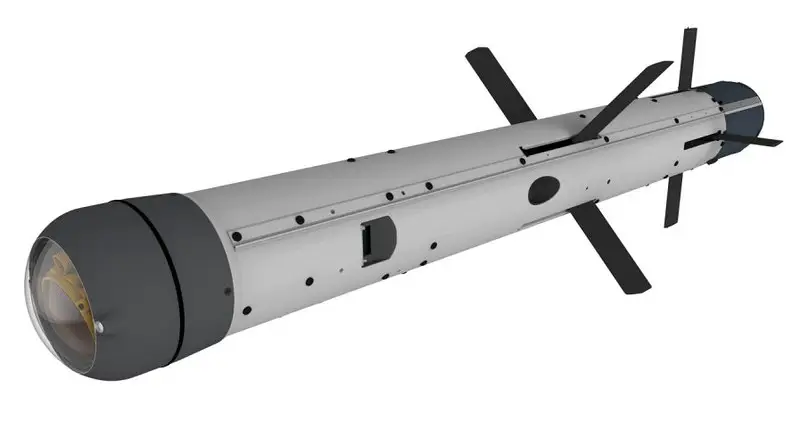

ПТУР Spike-ER выполнена по нормальной аэродинамической схеме с раскрывающимися после старта аэродинамическими поверхностями. Тепловизионная головка самонаведения расположена на двойном карданном подвесе в носовой части ракеты, за ней находится блок электроники и предварительный заряд тандемной кумулятивной боевой части, за которым размещен маршевый твердотопливный двигатель. Утопленные косонаправленные сопла маршевого двигателя выведены между крыльями. В центральной части корпуса смонтирована аккумуляторная батарея и гироскоп, за которой размещена основная кумулятивная БЧ с автоматикой взведения и взрывателем. Складывающиеся рули с рулевыми приводами и стартовый двигатель скомпонованы в хвостовой части ракеты.
Длина ракеты составляет 1450 мм. Диаметр – 150 мм. Размах крыла – 400 мм. Масса ракеты с ТПК – 34 кг. Скорость полёта – 160-180 м/с.
ПТУР Spike-ER в ТПК
Тандемная боевая часть после преодоления динамической защиты способна преодолеть гомогенную броню толщиной 1000 мм. Для поражения живой силы, техники и вооружений, укрытых в фортификационных сооружениях и зданиях, Spike-ER может оснащаться проникающей фугасной боевой частью PBF (Penetration, Blast and Fragmentation), которая способна пробивать бетонные и кирпичные стены, а затем взрываться внутри помещения.
Ракета Spike-ER имеет систему наведения, включающую неохлаждаемую комбинированную ГСН (тепловизионную/телевизионную), инерциальную систему и двусторонний радиоканал передачи данных. Это дает возможность реализовать широкий спектр вариантов боевого применения, включая «выстрелил и забыл», захват цели и перенацеливание в полёте, командное наведение и реализацию сложных траекторий полета, стрельбу по невидимой цели с закрытой позиции, идентификацию и поражение цели в наиболее уязвимые части.

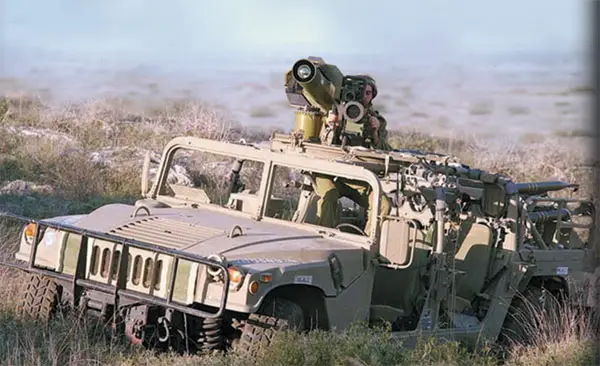

ПТРК Spike-ER, имеющиеся в ЦАХАЛ, обычно размещаются на автомобилях повышенной проходимости, но в случае необходимости также могут использоваться с грунта и транспортироваться в рюкзаках.
Комплексы типа Spike-ER поставлялись в Азербайджан, Испанию, Колумбию, Перу, Филиппины, Финляндию и Чили.
Итальянский вертолёт Agusta A129 Mangusta с ПТУР Spike-ER
В этих странах на вооружении стоят самоходные ПТРК Spike-ER, выполненные на базе различных транспортных средств, ими вооружаются патрульные катера и боевые вертолёты.
ПТРК Spike-NLOS
Самой дальнобойной модификацией в семействе Spike является Spike-NLOS (Non Line of Sight) с ракетой, предназначенной для поражения целей за пределами прямой видимости. Дальность действия при пуске с воздушной платформы достигает 32 км.
В отличие от других ПТРК этого семейства, Spike-NLOS имеет загоризонтную дальность и может поражать не только бронетехнику, но и другие важные объекты или укрепления, в том числе скрытые в городской застройке. Благодаря возможности совершать полёт по различным траекториям, в том числе с заходом на цель сверху, ракета применима как в наступательных, так и в оборонительных операциях, включая огневую поддержку с дальнего рубежа.
Основной принцип работы основан на передаче оператору в реальном времени видеопотока с головки самонаведения, что позволяет атаковать визуально обнаруженные цели или по внешнему целеуказанию с беспилотника, разведывательного самолёта, вертолёта, по координатам, полученным с командного пункта или от наземной разведывательной группы.
Модификация, известная как «Тамуз Дор Бет» и предназначенная исключительно для «внутреннего потребления», поступила на вооружении ЦАХАЛ в конце 1980-х и долго оставалась секретной. На первом этапе дальность стрельбы не превышала 15 км, но позже её удалось существенно увеличить.

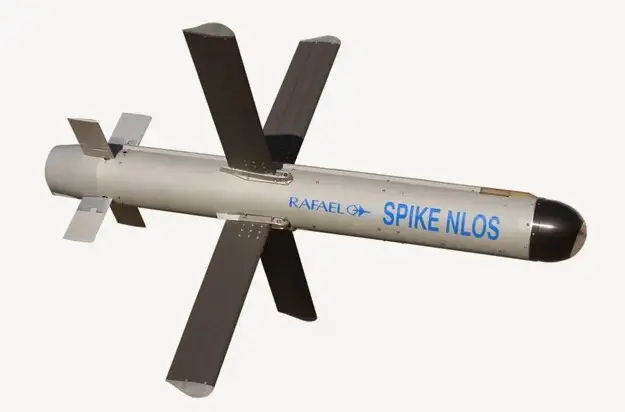

Ракета Spike-NLOS выполнена по нормальной аэродинамической схеме и имеет цилиндрический корпус большого удлинения с полусферическим головным обтекателем. В средней части корпуса расположены Х-образные крылья, в хвостовой – цельноповоротные рули аналогичной конфигурации. В транспортном положении крылья и рули складываются.
В зависимости от боевой задачи может использоваться тандемная кумулятивная, осколочно-фугасная или проникающая фугасная боевая часть массой 6 кг. Масса ракеты с ТПК составляет 71 кг. Длина – 1670 мм. Диаметр – 170 мм. Размах крыла – 1200 мм. Скорость полёта – 130-180 м/с.

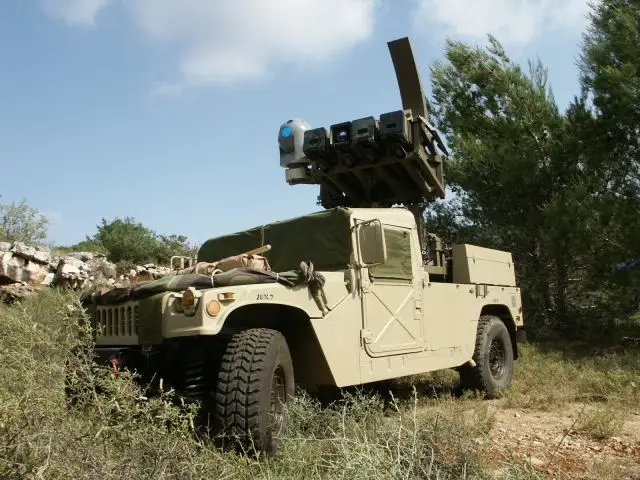

Иностранным покупателям комплекс Spike-NLOS предложили в ноябре 2009 года. Тогда же в 2009 году была продемонстрирована самоходная пусковая установка на базе автомобиля HMMWV с четырьмя ТПК и характерной серповидной антенной.
Позже компания Rafael Advanced Defense Systems представила варианты размещения ПТРК Spike NLOS на других колёсных шасси, в том числе на базе бронеавтомобиля Plasan SandCat
ПТРК Spike NLOS на базе бронеавтомобиля Plasan SandCat

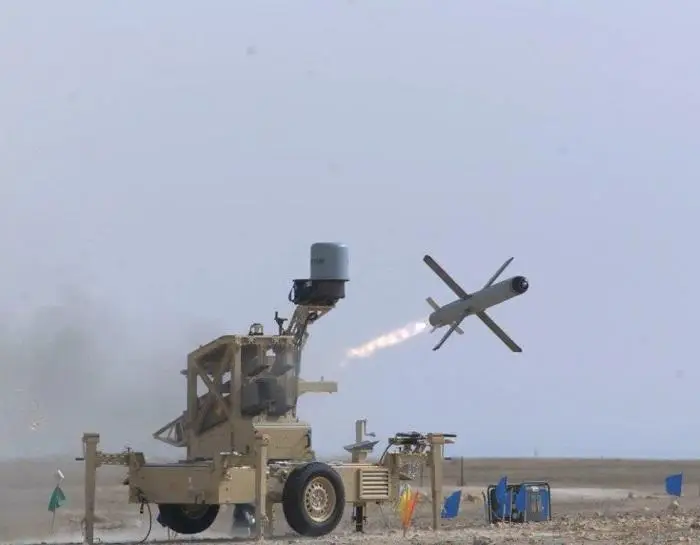

Ракета Spike NLOS по меркам ПТУР является весьма крупной и тяжелой, в связи с чем в сухопутных войсках может использоваться только на самоходных или буксируемых пусковых установках. Так, по заказу Великобритании компаниями Rafael, Thales UK и Frazer Nash был создан многоцелевой буксируемый ракетный комплекс Exaсtor Mk 2.
Пуск ракеты с комплекса Exaсtor Mk 2
В составе комплекса Exaсtor Mk 2 используются ракеты с дальностью стрельбы до 26 км и оснащённые комбинированной системой наведения с двухрежимной телевизионной/инфракрасной головкой самонаведения и управлением по радиокомандной линии. Заявлено, что на ракеты также может быть установлена лазерная полуактивная ГСН, хотя неясно, используется ли она на серийных изделиях.

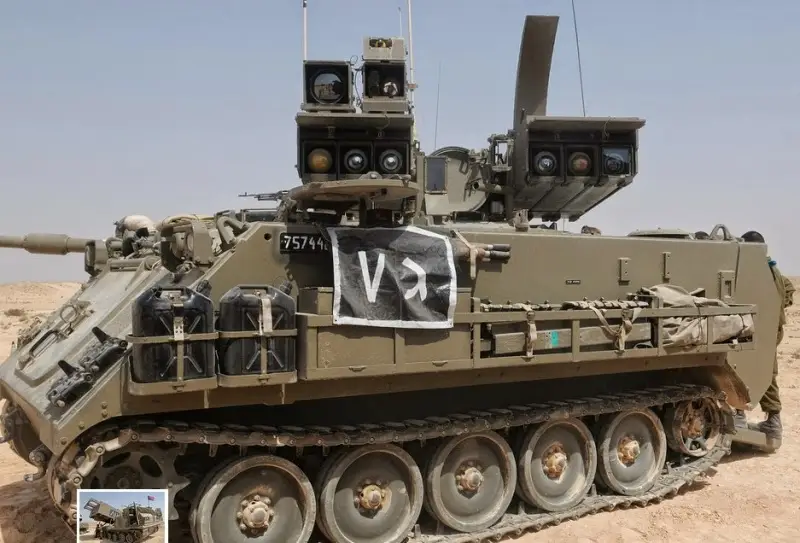

Первоначальным заказчиком дальнобойной ПТУР, способной поражать вражеские танки до того, как они вступили в бой, являлись бронетанковые войска, а носителем ПТРК должен был стать «ракетный танк». Но из-за сложностей с установкой комплекса на танке первой серийной платформой был БТР М113. В ЦАХАЛ этот ПТРК получил обозначение «Хафиз».

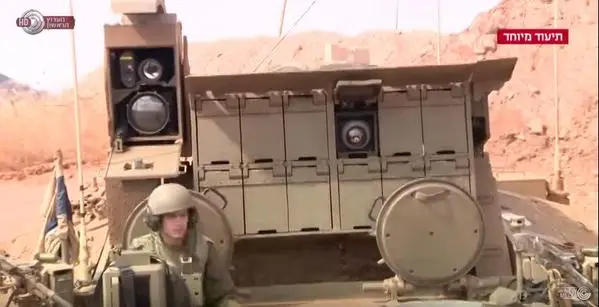

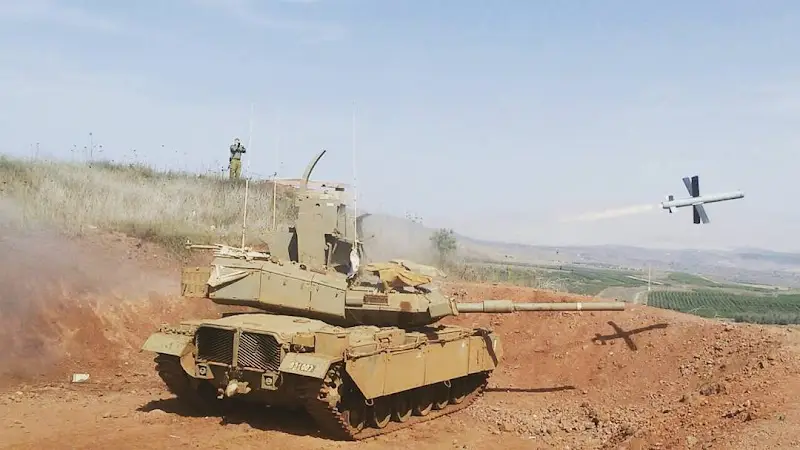

В 2013 году в сети появились фото «ракетного танка» переделанного из старенького американского M48A5. В 2015 году незадолго до снятия данного самоходного комплекса с вооружения командование Армии обороны Израиля официально признало существование ПТРК, имевшего обозначение «Пэре».
По неподтверждённой информации, противотанковый комплекс на базе Patton III поступил на вооружение в 1985 году. Судя по имеющимся фотографиям, в переделанной башне размещаются двенадцать дальнобойных ракет в ТПК и прицельно-поисковый комплекс. В башне имеется фальшивый ствол танкового орудия. Но на фотографиях видно, что труба тонкая и провисает под собственным весом.
Источники утверждают, что первоначально в «ракетных танках» использовались ПТУР «Таммуз-2» или «Таммуз-4» с дальностью 15 км.
Однако также имеются фото, свидетельствующие о возможности стрельбы ракетами «Таммуз-5» (Spike-NLOS).
Всего в носители ПТРК было переоборудовано примерно 40 танков M48A5. Эти машины, как и комплексы на базе БТР М113, сняли с вооружения в 2017 году.

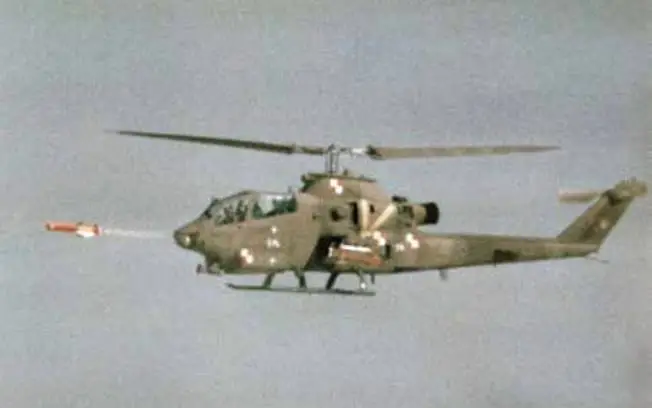

Помимо автомобильной и бронированной техники дальнобойные ракеты использовались с вертолётов и катеров. Первой воздушной платформой для ПТУР, имевшей обозначение «Махцелет», были вертолёты AH-1 Cobra.

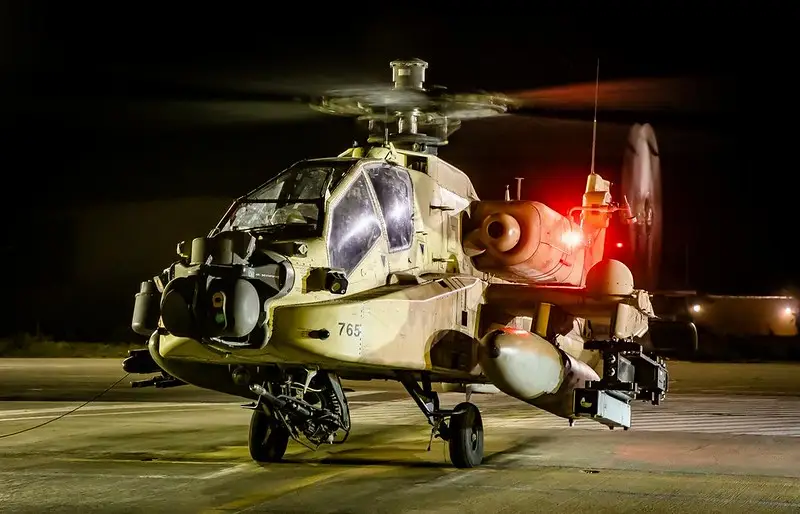

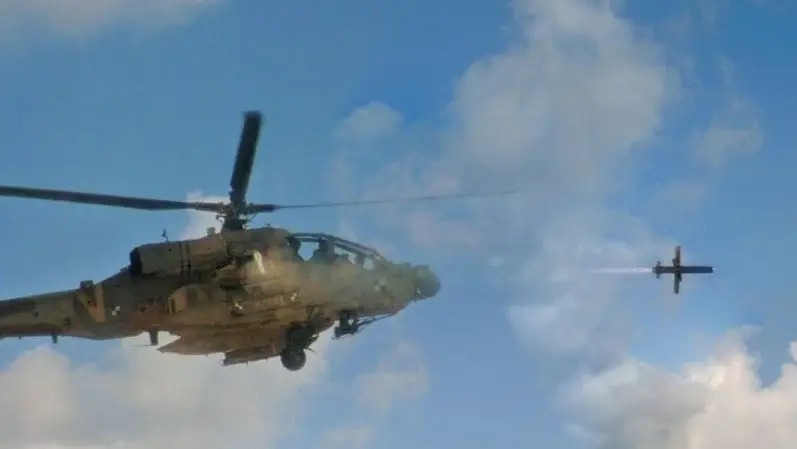

После того как в 2015 году «Кобры» ушли в отставку, стало известно, что израильский вариант ПТУР Spike-NLOS адаптировали для запуска с вертолётов AH-64 Apache.
Хотя ракета Spike-NLOS по сравнению с американской сверхзвуковой AGM-114 Hellfire является гораздо более медленной, она примерно в три раза превосходит «Хеллфайр» по дальности стрельбы и позволяет поражать цели, находясь за пределами действия войсковой ПВО.
Ракеты Spike-NLOS используются в составе универсального корабельного комплекса Rafael MLS NLOS, которым вооружаются боевые катера.

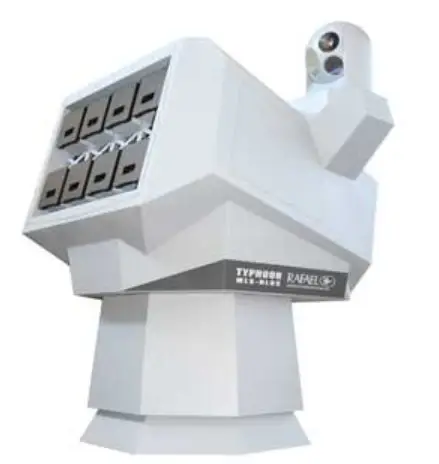

Морская установка Typhoon MLS-NLOS на 8 ракет
Установки Typhoon MLS-NLOS имеются на азербайджанских патрульных катерах проекта OPV 62 (типа Tufan), разработанных компанией Israel Shipyards на основе строившихся для ВМС Израиля ракетных катеров проекта Saar 4. Но не известно, стоит ли комплекс Typhoon MLS-NLOS на вооружении израильского флота.
Дальнобойные ракеты «Тамуз» в течение примерно 20 лет считались секретными и рассматривались командованием ЦАХАЛ в качестве стратегического резерва на случай войны с Сирией. Однако в XXI веке стало ясно, что вооруженным силам Израиля удалось достичь уровня развития, при котором Сирия, оставшаяся без союзников, серьёзной угрозы уже представляла, и ПТУР с истекающими сроками эксплуатации перестали беречь.
Первый случай применения ракет «Тамуз» по реальной цели в Ливане был зафиксирован в ноябре 2005 года, в ходе столкновений с боевиками движения «Хезболла». Далее имели место случаи применения ракет в Газе в начале 2006 года. В ходе Второй ливанской войны 2006 года было выпущено более пятисот ракет «Тамуз». Далее эти ракеты применялись для точечных ударов в ходе операций в Секторе Газа: «Литой свинец» в 2008-2009 гг. и «Могучий утёс» в 2014 году. Ими обстреливали позиции правительственной армии и повстанцев в Сирии после того, как на территорию Израиля прилетали артиллерийские снаряды и миномётные мины.
ПТРК Mini-Spike
В 1970-е годы израильские военные пришли к выводу, что малым пехотным подразделениям требуется более дальнобойное и точное противотанковое оружие, чем имеющиеся в войсках РПГ, а стоящие на вооружении ПТРК первого и второго поколения слишком громоздкие и тяжелые для того, чтобы действовать атакующих порядках.
В связи с этим в 1970-е годы специалисты израильского государственного оборонного концерна Israel Aerospace Industries вели разработку лёгкого ПТРК Picket, который мог так же, как РПГ, использоваться одним военнослужащим.

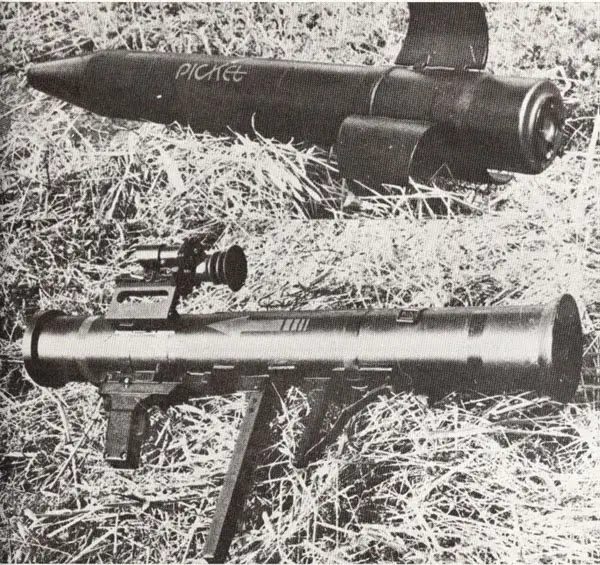

Пусковая установка и ракета ПТРК Picket
После выстрела 81-мм ракета, имевшая скорость около 650 м/с, удерживалась на линии прицеливания инерциальной системой наведения. Длина ракеты составляла 760 мм. Масса – 4,2 кг. Вес боевой части – 1,8 кг. Общий вес с пусковой установкой – около 7 кг. Дальность стрельбы – до 500 м.
Комплекс был испытан в начале 1980-х, но на вооружение не поступал. По всей видимости, это было связано с тем, что «Пикет» не имел особых преимуществ перед трофейными гранатомётами РПГ-7, являвшимися основным противотанковым оружием пехотных отделений ЦАХАЛ в 1970-1980-е годы.
К теме создания лёгкого ракетного комплекса взводного и ротного звена, который мог бы переносить один пехотинец в Израиле, вернулись в конце 1990-х. В 2009 году компания Rafael представила новую малогабаритную ракету Mini-Spike с оптоэлектронным наведением. Заявлено, что ракета с беспроводным управлением в основном предназначена для поражения огневых точек и уничтожения живой силы противника.

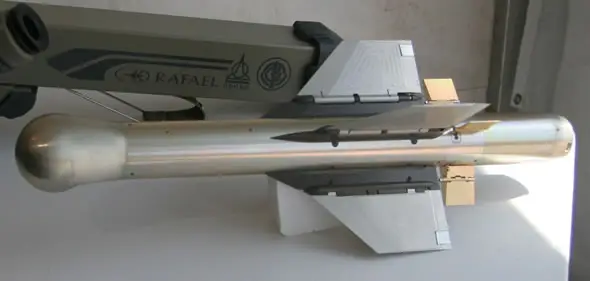

Малогабаритная управляемая ракета Mini-Spike
Управляемая ракета длиной 700 мм и диаметром 75 мм вместе с транспортно-пусковым контейнером весит 4 кг. Максимальная дальность стрельбы составляет 1500 м. Минимальная – 200 м. Транспортировка комплекса в походном положении осуществляется в двух рюкзаках. В первом находится малогабаритный оптоэлектронный прицел и ТПК с одной ракетой, а во втором – четыре ТПК.
К ТПК стыкуется прицельно-пусковой блок массой 4 кг. В Израиле новый комплекс получил наименование «Заатут».
Также можно использовать более крупный прицел от ПТРК Spike-MR, этот вариант известен как «Гилон».
Точной информации о том, находится ли комплекс Mini-Spike в серийном производстве и принят ли он на вооружение, в открытых источниках нет.

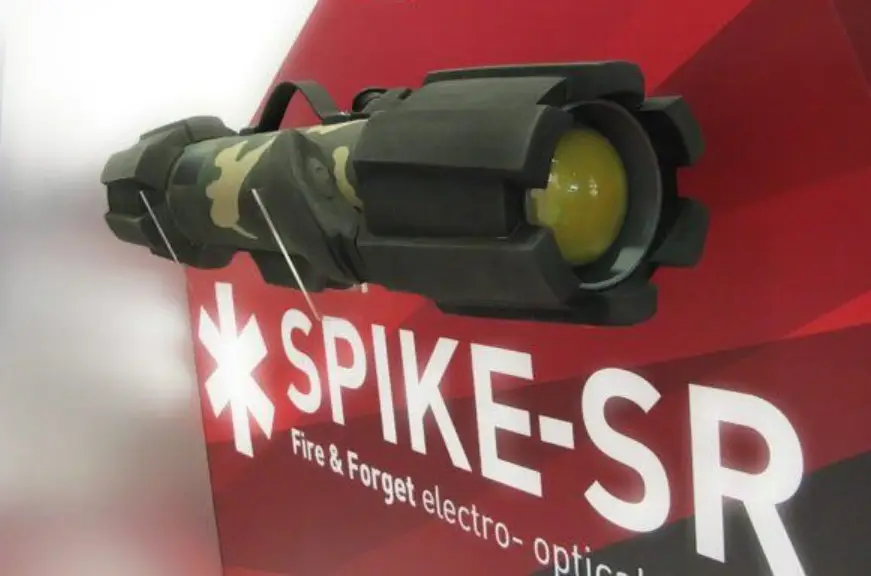

ПТРК Spike-SR
Ещё одним израильским ПТРК малой дальности, пригодным к применению и переноске одним военнослужащим, является Spike-SR.

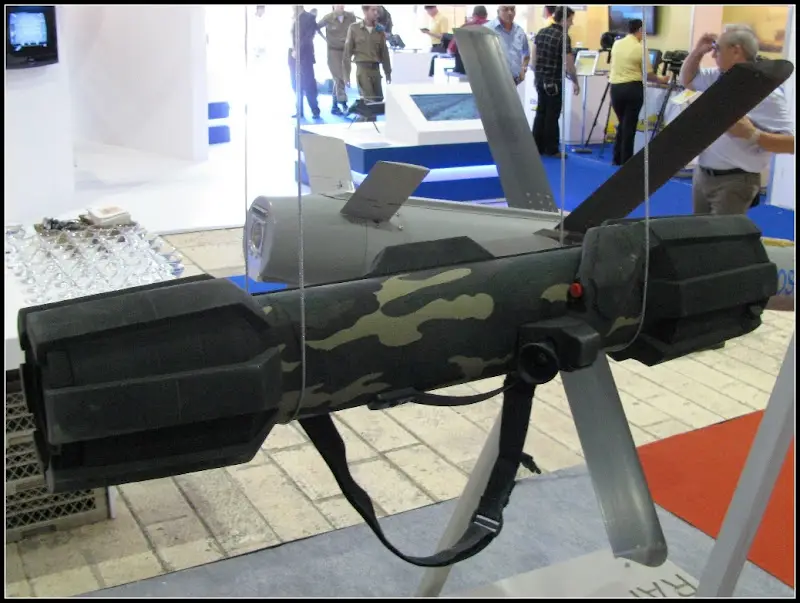

Первая модификация ПТРК, представленная в 2006 году, весила 9 кг и снаряжалась ракетой с тандемной кумулятивной боевой частью, способной после преодоления активной защиты пробить 700 мм гомогенной брони. Дальность стрельбы не превышала 800 м.
В 2012 широкой публике показали доработанный вариант массой 9,8 кг, с дальностью, доведенной до 1500 м. Помимо ПТУР с кумулятивной БЧ могли применяться ракеты в проникающей фугасной боеголовкой.
В 2020 году появился Spike-SR с ракетой, способной поражать подвижные и стационарные цели на дистанции до 2000 м.
В 2021-2022 гг. такие комплексы испытывались в США и Эстонии, но единственным известным покупателем ПТРК Spike-SR является Сингапур.
Достоинства и недостатки ПТРК Spike
В настоящее время противотанковые комплексы семейства Spike практически заменили все другие ПТРК в сухопутных подразделениях Армии обороны Израиля и серьёзно потеснили американские AGM-114 Hellfire в составе вооружения боевых вертолётов AH-64 Apache. Израильский ВПК производит всю линейку ПТУР, используемых в составе переносных, носимо-возимых, самоходных, морских и авиационных комплексов. Ракеты, оснащаемые различными типами боевых частей, способны бороться с широким спектром целей в любое время суток. Они имеют коммерческий успех за рубежом, и их покупают технологически развитые страны.
Неоспоримым достоинством большей части модификаций Spike является комбинированная система наведения, позволяющая запускать ракеты в режиме «выстрелил и забыл», а также корректировать и перенацеливать ракеты, реализовать различные профили полёта и атаковать цель в наиболее уязвимую часть.
В то же время оборотной стороной современных израильских ПТРК является сложность и дороговизна прицельно-обзорного оптоэлектронного оборудования, а также высокая стоимость ракет. Так, согласно информации, озвученной в ходе международных выставок вооружений, ПТУР Spike-LR оценивается примерно в $100 000, а за дальнобойную Spike-NLOS просят не менее $250 000.
Ряд экспертов критикует ракеты Spike за низкую по современным меркам скорость полёта, что является платой за хорошую манёвренность, а также возможность перенацеливания в полёте, и это может затруднять поражение скоростных целей, таких как катера и вертолёты. Кроме того, двухканальная ГСН, в которой телевизионная матрица дополнена тепловизионным каналом и двусторонней связью по радио или оптоволоконному кабелю, может быть чувствительна к условиям видимости, прозрачности атмосферы и помехам. Впрочем, эти особенности не являются критическими и кардинально не влияют на боевую эффективность.
