Российские объекты противоракетной обороны и радары предупреждения о ракетном нападении на спутниковых снимках
Первоначально основным средством доставки ядерных зарядов являлись дальние бомбардировщики. Но по мере совершенствования средств противовоздушной обороны, появления всепогодных перехватчиков, оснащенных радиолокаторами и управляемыми ракетами, а также массового развёртывания объектовых зенитных ракетных комплексов средней и большой дальности – стало ясно, что дальняя бомбардировочная авиация не гарантирует выполнения боевой задачи по нанесению стратегических ударов по территории противника.
В 1960-е годы главным средством доставки термоядерных боеголовок на межконтинентальную дальность стали баллистические ракеты. Но ещё до начала массового производства и развертывания МБР в СССР и США начались исследования в области противоракетного оружия.
26 мая 1972 года Москва и Вашингтон подписали Договор об ограничении систем противоракетной обороны. В рамках заключённого соглашения стороны брали на себя обязательства отказаться от создания, испытания и развертывания систем или компонентов ПРО морского, воздушного, космического или мобильно-наземного базирования для борьбы со стратегическими баллистическими ракетами, а также не создавать системы ПРО на территории страны. В июле 1974 года, после дополнительных переговоров, было заключено соглашение, по которому каждой из сторон разрешалось иметь только одну такую систему: либо вокруг столицы, либо в районе пусковых установок МБР.
Советские наработки в области противоракетной обороны и радаров раннего обнаружения
Ввод в опытную эксплуатацию системы ПРО Москвы произошел в 1974 году. По неподтверждённым официально данным, на момент ввода системы в эксплуатацию было размещено 67 противоракет. Впрочем, система А-35 обладала очень ограниченным потенциалом и не могла противостоять массированной атаке. В 1977 году на вооружение поступила система ПРО Московского промышленного района А-35М, состоявшая из главного командно-вычислительного центра, восьми стрельбовых комплексов в составе радиолокатора канала цели, двух радиолокаторов канала изделия и четырёх подъемно-стартовых установок с общим боекомплектов 32 ракеты А-350Р.

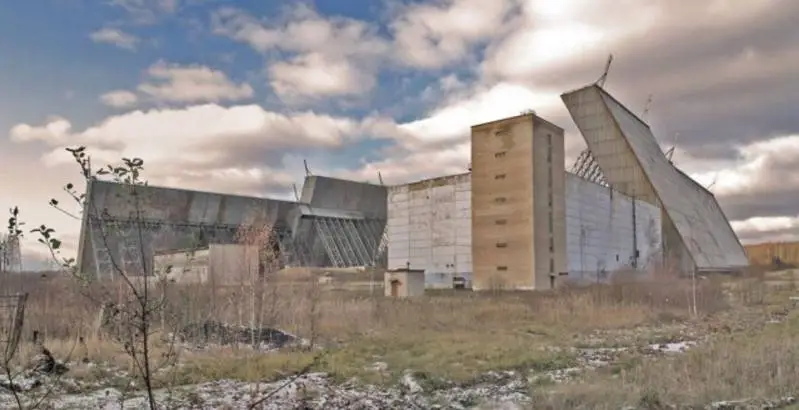

Сооружения РЛС «Дунай-3У»
Обнаружение боеголовок и выдача целеуказания осуществлялась радиолокаторами «Дунай-ЗМ» и «Дунай-ЗУ». Противоракеты А-350Р могли поражать ядерными боевыми частями боевые блоки МБР и БРПЛ на дальности 80-520 км. Досягаемость по высоте составляла 50-350 км. Система А-35М стояла на вооружении до 1995 года.
Модернизация РЛС «Дунай-3У», введённой в строй в 1977 году неподалёку от подмосковного города Чехов, состоялась в 1984 году. РЛС «Дунай-3» состояла из двух разнесённых антенн, приемно-передающей аппаратуры, вычислительного комплекса и вспомогательных устройств, обеспечивающих работу станции. Максимальная дальность обнаружения цели достигала 1200 км. Согласно официальной информации, по состоянию на 2015 год элементы РЛС «Дунай-3У» в Подмосковье использовались российским МО.

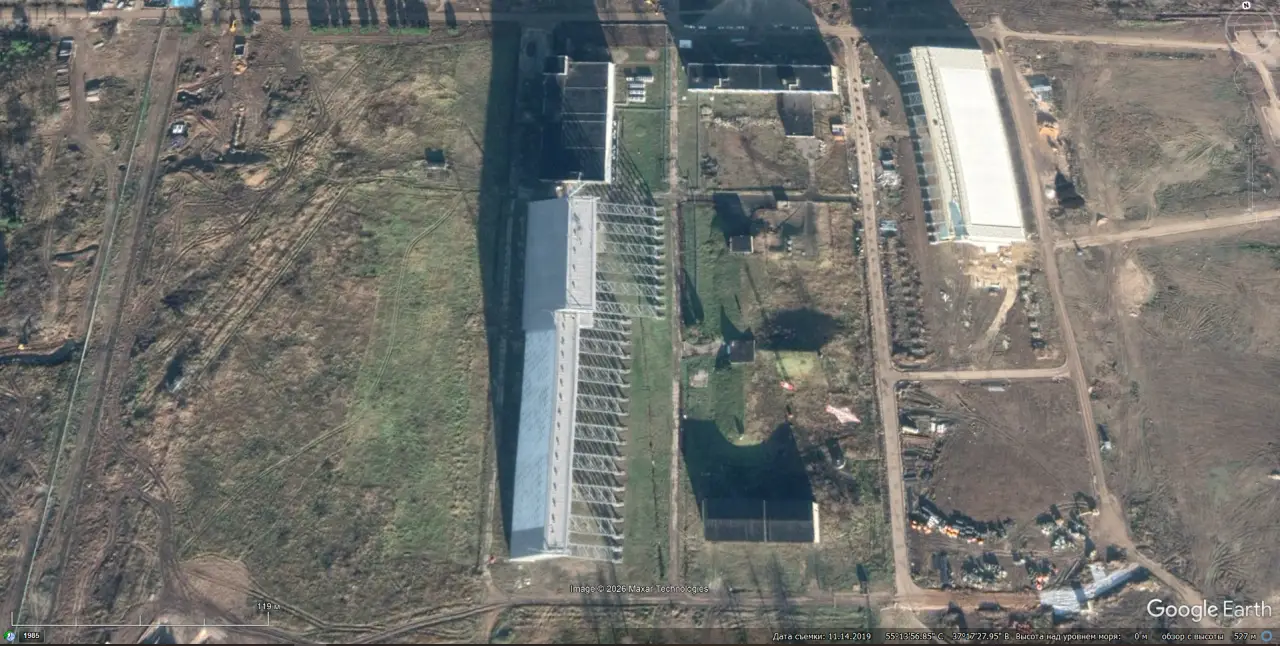

Спутниковый снимок Gооglе Еаrth: РЛС «Дунай-3У» в Подмосковье. Снимок сделан в ноябре 2019 года
На спутниковом снимке, сделанном в конце 2019 года, РЛС «Дунай-3У», расположенная в 4 км северо-западней города Чехов, выглядит вполне работоспособной.
Помимо средств перехвата боевых блоков ракет в космосе и на нижней ветви траектории в атмосфере, в СССР строили станции раннего ракетного предупреждения, фиксирующие атакующие боеголовки вскоре после запуска ракет. Мощные надгоризонтные стационарные радары необходимы не только для раннего обнаружения межконтинентальных баллистических ракет для своевременного принятия решения о нанесении ответно-встречного удара, но и для выдачи целеуказания системам противоракетной обороны.
На первом этапе основными средствами предупреждения о ракетной атаке стали надгоризонтные РЛС с дальностью обнаружения 2000-3000 км, что соответствовало времени оповещения 10-15 минут до подлёта к цели. В СССР проектирование таких станций началось в середине 1950-х. Головным объектом, где проводились исследования в области ПРО, стал полигон «Сары-Шаган». Именно здесь, помимо чисто противоракетных систем, отрабатывались РЛС и вычислительные средства, способные обнаружить запуск и рассчитать с высокой точностью траектории баллистических ракет противника на расстоянии нескольких тысяч километров. В Казахстане на берегу озера Балхаш, прилегающего к территории полигона, впоследствии строились и проходили испытания головные экземпляры новых радиолокаторов системы предупреждения о ракетном нападении (СПРН). В первый раз при помощи опытной радиолокационной станции ЦСО-П (Центральная станция обнаружения полигонная) здесь удалось обнаружить и отследить реальную цель в 1961 году.
С использованием наработок по РЛС ЦСО-П была создана сеть станций «Днестр». В каждой РЛС имелось два «крыла» ЦСО-П, в центре находилось двухэтажное здание, в нём размещались командный пункт и вычислительная система. Каждое крыло охватывало по азимуту сектор 30°, диаграмма сканирования по высоте составляла 20°. Станции «Днестр» планировалось использовать для наведения противоракетных и противоспутниковых систем. Велось строительство двух радиолокационных узлов, разнесённых по широте. Это было необходимо для формирования радиолокационного поля протяжённостью 5000 км. Один узел (ОС-1) находился под Иркутском (Мишелёвка), другой (ОС-2) – на мысе Гульшат, на берегу озера Балхаш. На каждой площадке возводились по четыре станции с охладителями. В 1967 году РЛС «Днестр» заступили на боевое дежурство и стали частью системы контроля космического пространства (СККП).
Однако для целей СПРН эти станции подходили мало, военных не устраивали дальность обнаружения, невысокая разрешающая способность и помехозащищённость. Поэтому была создана модифицированная версия «Днестр-М». Аппаратная часть РЛС «Днестр» и «Днестр-М» была сходной (за исключением установки секторов антенн по углам места), но их рабочие программы существенно отличались. Это связано с тем, что для обнаружения запуска ракет требовалось сканирование по углу места в пределах от 10°-30°. Кроме того, на станции «Днестр-М» элементную базу с целью повышения надёжности частично перевели на полупроводники. Испытания показали, что по сравнению со станциями «Днестр» разрешающая способность увеличилась в 10-15 раз, дальность обнаружения достигла 2500 км. Первые РЛС раннего предупреждения, входящие в состав отдельных радиотехнических узлов (ОРТУ), начали функционировать в начале 1970-х. Это были две станции типа «Днестр-М» на Кольском полуострове под Оленегорском (узел РО-1) и в Латвии в Скрунде (узел РО-2). Данные станции предназначались для обнаружения приближающихся боеголовок со стороны Северного полюса и слежения за пусками ПРПЛ в Норвежском и Северном морях.
Одновременно со строительством новых РЛС СПРН в подмосковном Солнечногорске началось возведение центра предупреждения о ракетном нападении (ГЦ ПРН). Обмен информацией между радиотехническими узлами и ГЦ ПРН шел по специальным линиям связи. Приказом министра обороны СССР от 15 февраля 1971 года отдельная дивизия противоракетного наблюдения была поставлена на боевое дежурство, этот день считается началом работы СПРН СССР. После начала работы единой системы предупреждения о ракетном нападении в неё были интегрированы станции «Дунай-3» (Кубинка) и «Дунай-3У» (Чехов) системы ПРО Москвы А-35.
В результате дальнейшего совершенствования РЛС «Днестр-М» была создана новая станция «Днепр». На ней вдвое увеличен сектор обзора каждой антенны по азимуту (60° вместо 30°). Несмотря на то, что рупор антенны укоротили с 20 до 14 метров, благодаря внедрению поляризационного фильтра удалось повысить точность измерения по углу места. Использование более мощных передатчиков и их фазирование в антенне привело к увеличению до 4000 км дальности обнаружения. Новые ЭВМ позволили в два раза быстрее производить обработку информации.

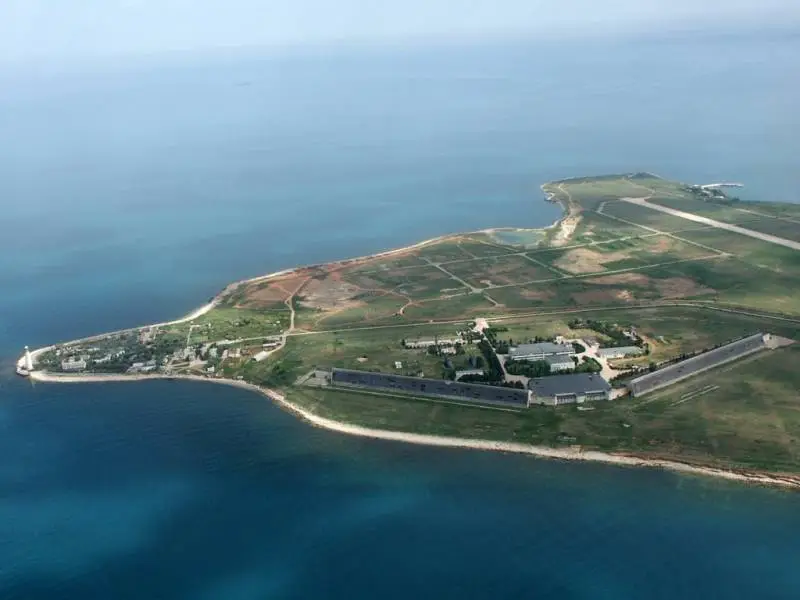

РЛС «Днепр» в Крыму
РЛС «Днепр» также состояла из двух «крыльев» двухсекторной рупорной антенны длиной 250 м и высотой 14 метров. В ней имелось два ряда щелевых антенн в двух волноводах с комплектом передающего и приёмного оборудования. Каждый ряд вырабатывает сигнал, сканирующий сектор 30° по азимуту (60° на антенну) и 30° по углу места (от 5° до 35° по высоте) с управлением частотой. Таким образом, удалось обеспечить сканирование 120° по азимуту и 30° по углу места.
Первая станция «Днепр» была введена в эксплуатацию в мае 1974 года на полигоне «Сары-Шаган» (узел ОС-2). За ней последовали РЛС под Севастополем (узел РО-4) и Мукачёво (узел РО-5).

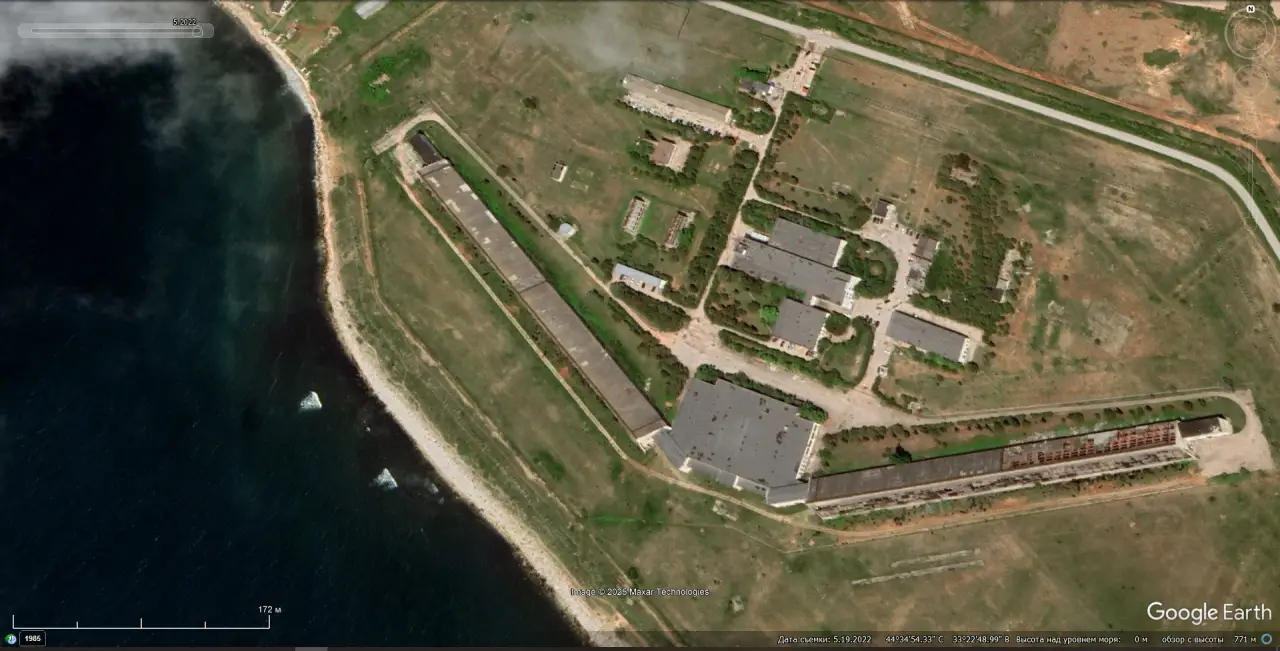

Спутниковый снимок Gооglе Еаrth: РЛС «Днепр» на западе Гераклейского полуострова под Севастополем. Видно, что антенны радиолокатора частично разрушены. Снимок сделан в мае 2022 года
В 1978 году в состав узла в Оленегорске (РО-1) была введена установка «Даугава» с активными антенными решётками с фазовым управлением, после чего станция получила обозначение «Днепр-М».

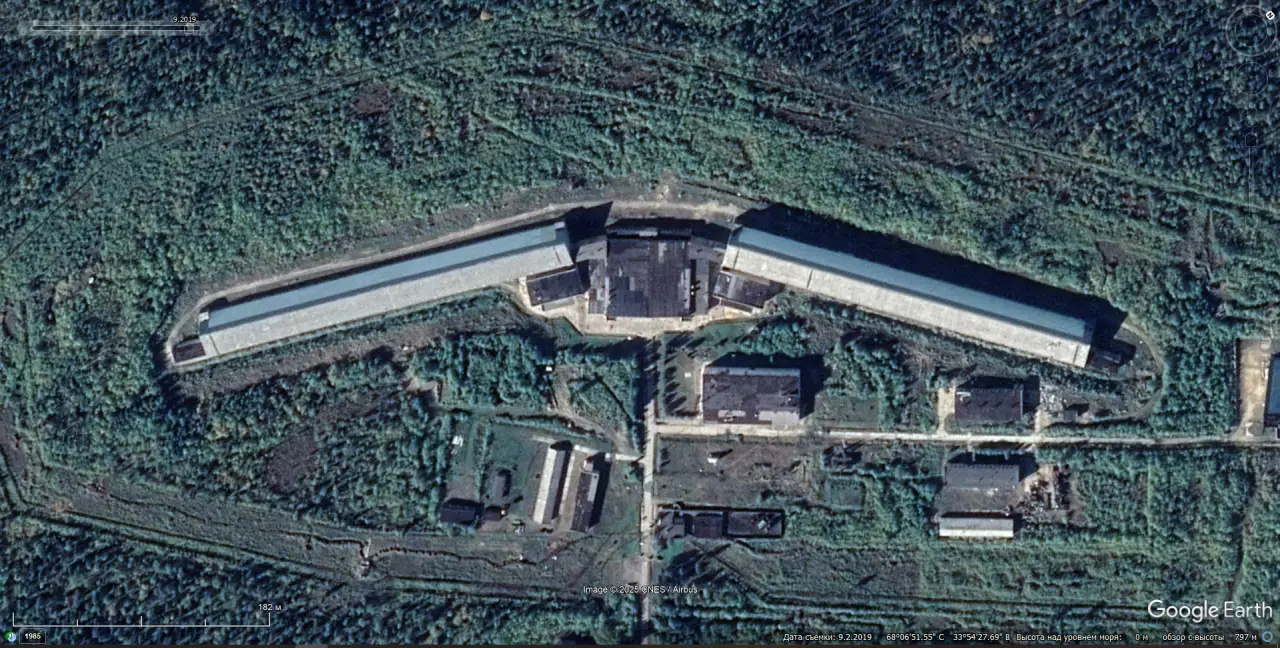

Спутниковый снимок Gооglе Еаrth: РЛС «Днепр-М» под Оленегорском. Снимок сделан в сентябре 2019 года
Благодаря модернизации удалось повысить помехозащищённость, уменьшить влияние на достоверность информации полярного сияния в ионосфере, а также увеличить надёжность функционирования узла в целом. Технические решения, применённые на «Даугаве», такие как принимающая аппаратура и вычислительный комплекс, в дальнейшем использовались при создании РЛС следующего поколения «Дарьял». РЛС «Днепр-М» под Оленегорском в комплексе с приёмной частью «Даугава» ещё 10 лет назад находились в работе. Настоящий статус данного радиолокационного комплекса не известен. Возможно, что после ввода в строй РЛС семейства «Воронеж» эксплуатация РЛС «Днепр-М» завершена. Надгоризонтные РЛС первого поколения за более чем 50 лет службы безнадёжно устарели и полностью выработали свой ресурс.
Станция «Днепр» в Иркутской области (ОС-1) также не несёт боевого дежурства и заменена построенной неподалёку современной РЛС «Воронеж-М», две антенны которой с сектором обзора 240° позволяют контролировать территорию от западного побережья США до Индии. Известно, что в 1993 году на базе другой радиолокационной станции «Днепр» в Мишелевке создана Обсерватория радиофизической диагностики атмосферы Института солнечно-земной физики Сибирского отделения РАН.
В связи с совершенствованием американских межконтинентальных баллистических ракет и появлением средств постановки активных помех, предназначенных для преодоления противоракетной обороны, в 1970-е годы в СССР продолжилось создание радиолокаторов СПРН следующего поколения.
Новая РЛС «Дарьял», возведённая в районе Печоры, впечатляла своими размерами и характеристиками. Антенны станции (передающая и приёмная) разнесены на 1,5 км. Передающая антенна – активная ФАР размером 40×40 метров, заполнена 1260 сменными модулями с выходной импульсной мощностью каждого 300 кВт. Приёмная антенна размером 100×100 метров представляет собой активную фазированную решётку (ФАР) с размещёнными в ней 4000 крест-вибраторами. РЛС «Дарьял» работает в метровом диапазоне. Она способна обнаруживать и одновременно сопровождать около 100 целей с ЭПР порядка 0,1 м² на дальности до 6000 км. Зона обзора — 90° по азимуту и 40° по углу места. При очень высоких характеристиках постройка станций этого типа оказалась крайне затратным делом. Параллельно началось строительство Печорской ГРЭС, которая должна была обеспечить объект электроэнергией.

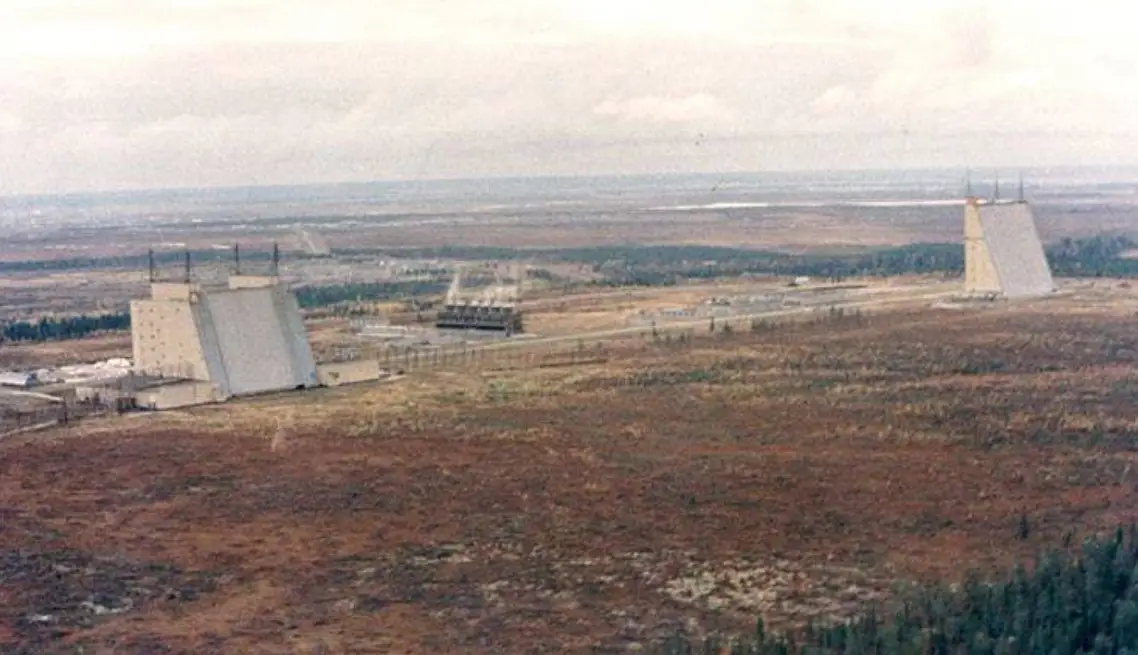

РЛС СПРН «Дарьял» (передатчик слева, приемник справа)
Строительство станции шло с большими трудностями: так, 27 июля 1979 года на почти готовой РЛС в ходе настроечных работ на передающем центре произошёл пожар. Выгорело почти 80 % радиопрозрачного покрытия, около 70 % передатчиков обгорели или покрылись сажей.
Первая станция «Дарьял» под Печoрой в Республике Коми (узел РО-30) была принята на вооружение 20 января 1984 года, а 20 марта того же года поставлена на боевое дежурство. Она имеет возможность контролировать пространство до северного побережья Аляски и Канады и полностью просматривает пространство над Гренландией.

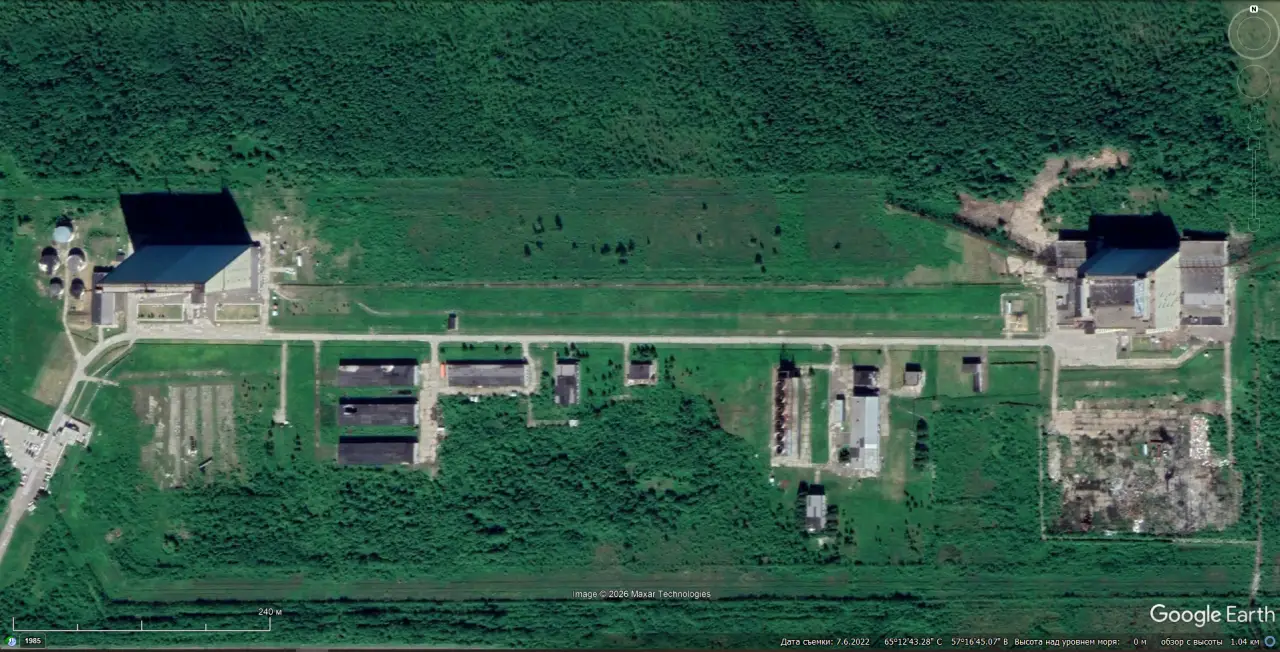

Спутниковый снимок Gооglе Еаrth: РЛС «Дарьял» в 5 км северней Печоры. Снимок сделан в июле 2024 года
В 2011 году специалисты Радиотехнического института имени академика А. Л. Минца объявили, что РЛС «Дарьял» в Республике Коми выработала свой ресурс. Однако в марте 2014 года представитель пресс-службы Минобороны РФ заявил, что станция в 2016 году пройдёт глубокую модернизацию без снятия с боевого дежурства. Произведенная модернизация почти всех систем станции повысила её надёжность, технико-тактические характеристики и значительно снизила энергопотребление. На текущий момент Печорская РЛС является единственной действующей станцией типа «Дарьял».
Вслед за станцией на севере в 1985 году последовала вторая РЛС, так называемая Габалинская РЛС (узел РО-7) в Азербайджане.

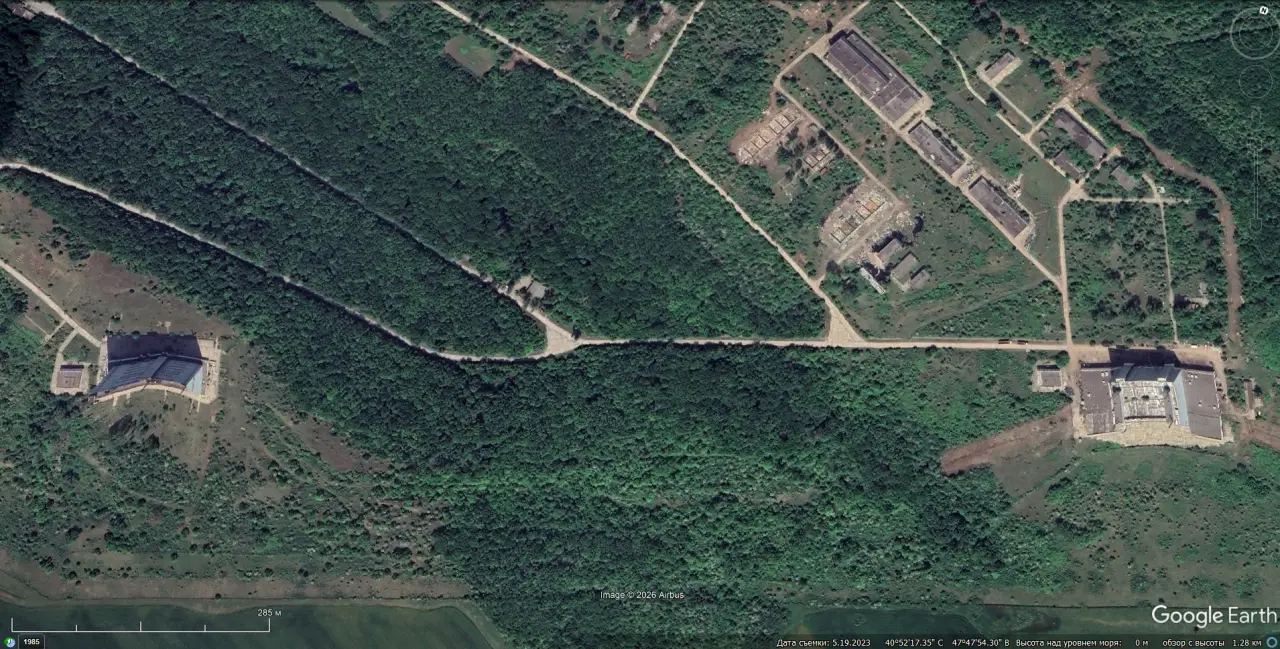

Спутниковый снимок Gооglе Еаrth: РЛС «Дарьял» в 10 км южней города Габала. Снимок сделан в июле 2022 года
В целом судьба проекта сложилась неудачно: из восьми запланированных РЛС типа «Дарьял» в строй удалось ввести только две. В 1978 году в Красноярском крае, в окрестностях села Абалаково, началось возведение третьей станции. В годы «перестройки», через девять лет после начала работ, когда уже были израсходованы сотни миллионов рублей, руководство СССР решило сделать американцам «жест доброй воли» и законсервировало строительство. А уже в 1989 году было решено снести практически полностью построенную станцию.
Строительство РЛС СПРН в районе посёлка Мишелёвка в Иркутской области продолжалось по 1991 год. Но после распада Советского Союза оно было прекращено. Какое-то время эта станция являлась предметом торга с США, американцы предлагали финансировать её достройку в обмен на выход из договора по ПРО. В июне 2011 года РЛС снесли, а на месте передающей позиции в 2012 году была построена новая РЛС типа «Воронеж-М».
В 1984 году на ОРТУ «Балхаш» (Казахстан) началось строительство РЛС по усовершенствованному проекту «Дарьял-У». К 1991 году станцию удалось довести до стадии заводских испытаний. Но в 1992 году все работы из-за отсутствия финансирования были заморожены. В 1994 году станцию законсервировали, а в январе 2003 года она была передана независимому Казахстану. 17 сентября 2004 года в результате умышленного поджога приёмной позиции произошёл пожар, уничтоживший всё оборудование. В 2010 году в ходе несанкционированного демонтажа здание обрушилось, а в 2011 году были демонтированы строения передающей позиции.
Не менее плачевной оказалась судьба других станций данного семейства. Строительство РЛС типа «Дарьял-У на мысе Херсонес, под Севастополем, начавшееся в 1988 году, было прекращено в 1993 году. РЛС «Дарьял-УМ» на Украине в Мукачёво и в Латвии в Скрунда, находившиеся в высокой степени готовности, были взорваны под давлением США. Габалинская РЛС ввиду технических проблем и высокого энергопотребления в последние годы своего существования функционировала с периодическими кратковременными включениями в режим «боевая работа». После того как Азербайджан попытался повысить арендную плату, в 2013 году Россия отказалась от использования станции, и её передали Азербайджану, но азербайджанские военные эксплуатировать её не смогли. Часть оборудования была демонтирована и вывезена в Россию. Станцию в Габале заменила РЛС «Воронеж-ДМ» под Армавиром.
Помимо надгоризонтных РЛС СПРН в СССР проектировали и пытались строить загоризонтные радиолокационные станции (ЗГРЛС) типа «Дуга», в них использовался эффект двухскачковой загоризонтной радиолокации. В благоприятных условиях эти станции были способны наблюдать высотные воздушные цели, например, фиксировать массовый взлёт американских стратегических бомбардировщиков, но в основном они предназначались для обнаружения плазменных «коконов», образующихся при работе двигателей стартующих МБР и БРПЛ.
Первый опытный образец ЗГРЛС «Дуга» начал функционировать под Николаевым в начале 1970-х. Станция продемонстрировала работоспособность, зафиксировав момент старта советских баллистических ракет с Дальнего Востока и акватории Тихого океана. После оценки результатов опытной эксплуатации было решено построить еще две загоризонтные РЛС такого типа: в окрестностях Чернобыля на Украине и Комсомольска-на-Амуре в Хабаровском крае. Данные станции предназначались для предварительного обнаружения старта МБР с территории США до того, как их могли увидеть РЛС «Днепр» и «Дарьял». Их строительство оценивается более чем в 300 млн рублей в ценах начала 1980-х.
ЗГРЛС «Дуга-1» под Чернобылем была введена в работу в 1985 году. Надо сказать, что место расположения данной станции было выбрано не случайно – близость к АЭС обеспечивало надёжное энергоснабжение при очень высоком энергопотреблении данного объекта.
Станция, иногда именуемая как «Чернобыль-2», имела впечатляющие размеры. Поскольку одна антенна не могла перекрывать рабочую полосу частот: 3,26-17,54 МГц, весь диапазон разбит на два поддиапазона, и антенных решеток имелось тоже две. Высота мачт высокочастотной антенны – от 135 до 150 метров. Длина составляет примерно 460 метров. Высокочастотная антенна имела высоту до 100 метров в высоту, а её длина составляла 230 метров.

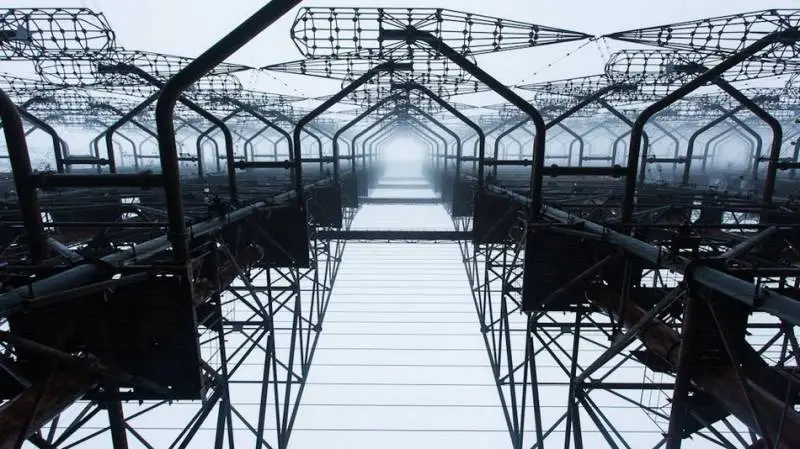

Вибраторы приёмной антенны ЗГРЛС «Дуга-1»
Антенны РЛС построены по принципу фазированной антенной решётки. Передатчик ЗГРЛС находился в 60 км от приёмных антенн, в районе села Рассудово (Черниговская область).
После запуска станции выяснилось, что ее передатчик начал блокировать частоты радиосвязи и частоты, предназначенные для работы диспетчерских служб авиации. Впоследствии радар был модифицирован так, чтобы пропускать эти частоты. Частотный диапазон после модернизации составлял 5-28 МГц.

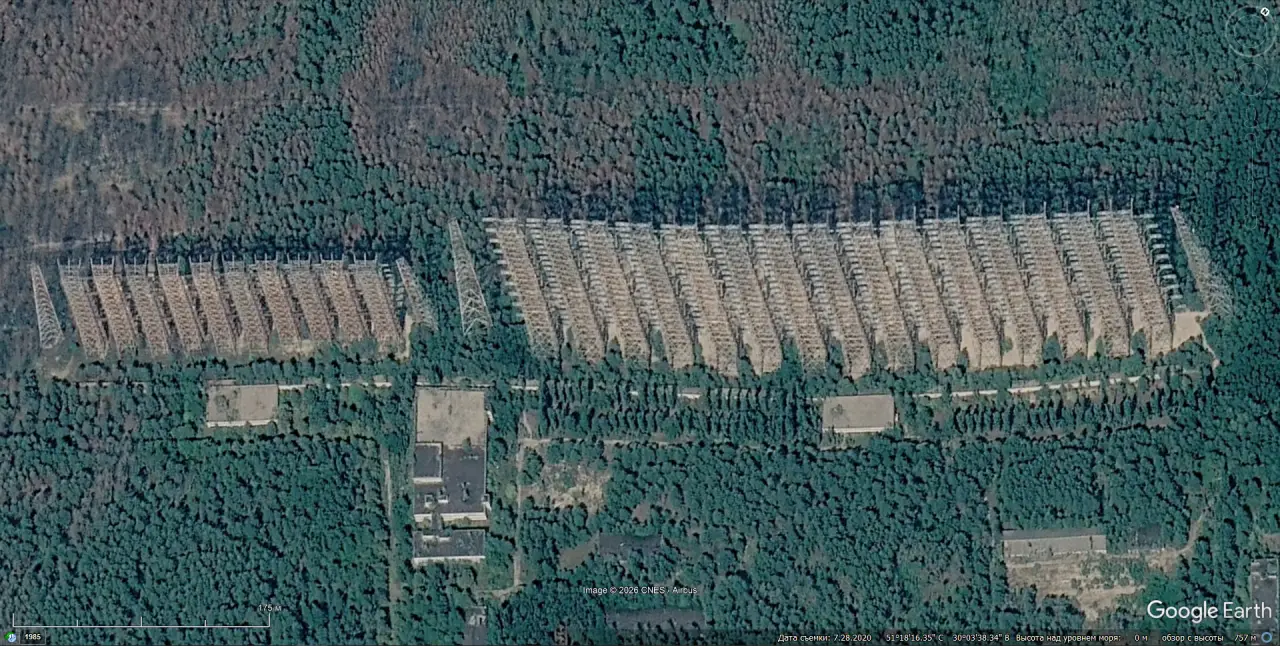

Спутниковый снимок Gооglе Еаrth: антенны РЛС «Дуга» под Чернобылем. Снимок сделан в июле 2020 года
Поставить на боевое дежурство модернизированный радар помешала авария на ЧАЭС. Первоначально загоризонтная радиолокационная станция была законсервирована, но позже стало ясно, что при существующем уровне радиации вернуть её в строй не удастся, и было принято решение демонтировать основные радиоэлектронные узлы ЗГРЛС и вывезти их на Дальний Восток. В настоящий момент оставшиеся сооружения станции стали местной достопримечательностью, при таких габаритах приёмные антенны видны почти с любого места Чернобыльской зоны отчуждения.
На Дальнем Востоке приёмную антенну и станцию зондирования ионосферы «Круг», которая предназначалась как вспомогательная к ЗГРЛС, а также для выработки текущей информации о прохождении радиоволн, состояния среды их прохождения, выборе оптимального частотного диапазона, разместили в 35 км от Комсомольска-на-Амуре, неподалёку от посёлка Картель. Передатчик находился в 30 км севернее Комсомольска-на-Амуре, рядом с военным городком «Лиан-2». Однако и на Дальнем Востоке служба ЗГРЛС тоже была недолгой. После пожара в ноябре 1989 года, случившегося в приемном центре, станцию не восстанавливали, демонтаж сооружений приёмной антенны начали в 1998 году.
Российские радиолокаторы системы предупреждения о ракетном нападении
Во второй половине 1970-х американцы ввели в строй стратегические подводные ракетоносцы с баллистическими ракетами UGM-96 Trident I, оснащёнными разделяющимися головными частями с индивидуальным наведением. Также были озвучены планы модернизации МБР LGM-30G Minuteman III и развёртывания баллистических ракет средней дальности MGM-31C Pershing II в Западной Европе. В связи с этим советское руководство решило создать на западе СССР сеть надгоризонтных среднепотенциальных станций дециметрового диапазона. Новые РЛС, благодаря высокой разрешающей способности, помимо обнаружения пуска ракет, могли бы обеспечить точное целеуказание системам ПРО. Предполагалось строительство четырёх радиолокаторов с цифровой обработкой информации, созданных с использованием технологии твердотельных модулей и имеющих возможность перестройки частоты в двух диапазонах. Основные принципы построения новой станции 70М6 «Волга» были отработаны на полигонной РЛС «Дунай-3УП» в Сары-Шагане. Возведение новой РЛС СПРН началось в 1986 году в Белоруссии, в 12 км северо-восточнее города Ганцевичи в Брестской области.
В ходе строительства впервые в СССР был применён метод ускоренного возведения многоэтажного технологического здания из крупногабаритных конструктивных модулей с необходимыми закладными элементами для установки аппаратуры с подключением систем электропитания и охлаждения. Новая технология возведения объектов такого рода из модулей, изготовленных на московских заводах и доставленных на место стройки, позволила примерно в два раза сократить сроки строительства и существенно уменьшила стоимость. Это был первый опыт создания радиолокационной станции СПРН высокой заводской готовности, позднее получивший развитие при создании РЛС «Воронеж».

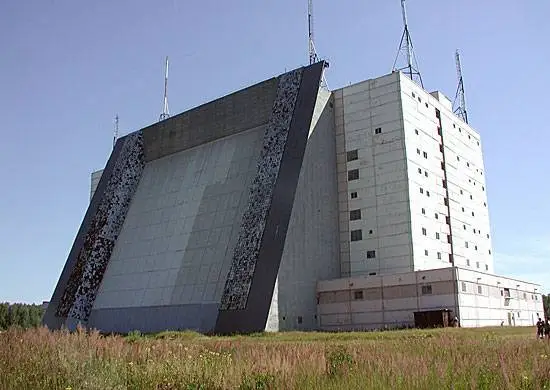

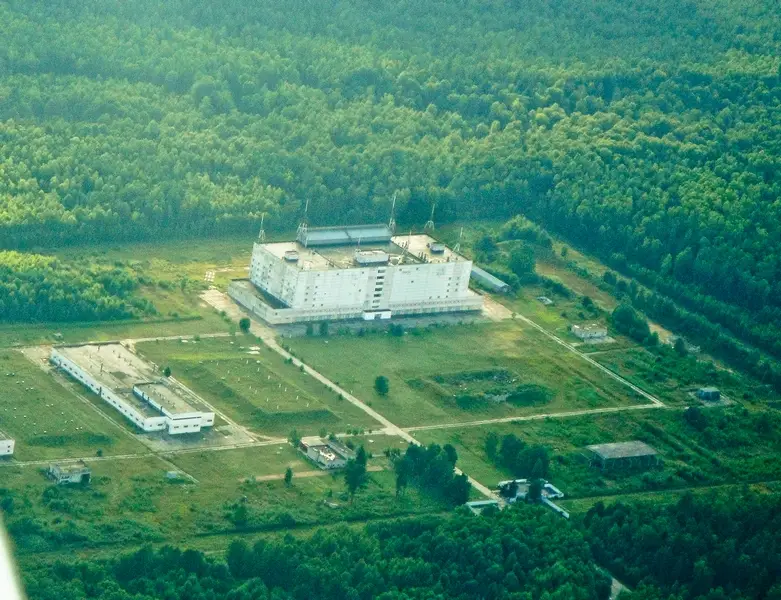

РЛС СПРН «Волга»
Приёмная и передающая антенны сходны по конструкции и построены на основе АФАР. Размер передающей части составляет 36×20 метров, приёмной — 36×36 метров. Позиции приёмной и передающей части разнесены на 3 км друг от друга. Модульное исполнение станции позволяет производить поэтапную модернизацию без снятия с боевого дежурства.
После заключения договора о ликвидации РСМД строительство станции было заморожено в 1988 году. В связи с распадом СССР наша страна потеряла узел СПРН в Латвии, и строительство РЛС «Волга» в Белоруссии возобновилось. В 1995 году заключено российско-белорусское соглашение, в соответствии с которым узел связи ВМФ «Вилейка» и ОРТУ «Ганцевичи» вместе с земельными участками были переданы России на 25 лет без взимания всех видов налогов и плат. В качестве компенсации белорусской стороне списана часть долгов за энергоносители, частичное обслуживание узлов производят белорусские военнослужащие, а также белорусской стороне предоставляется информация о ракетно-космической обстановке и допуск на полигон ПВО «Ашулук».
Из-за распада хозяйственных связей и экономических трудностей строительные и монтажные работы затянулись до конца 1999 года. Лишь в декабре 2001 года станция заступила на опытно-боевое дежурство, а 1 октября 2003 года РЛС «Волга» была принята на вооружение. Это единственная станция данного типа, введённая в строй.

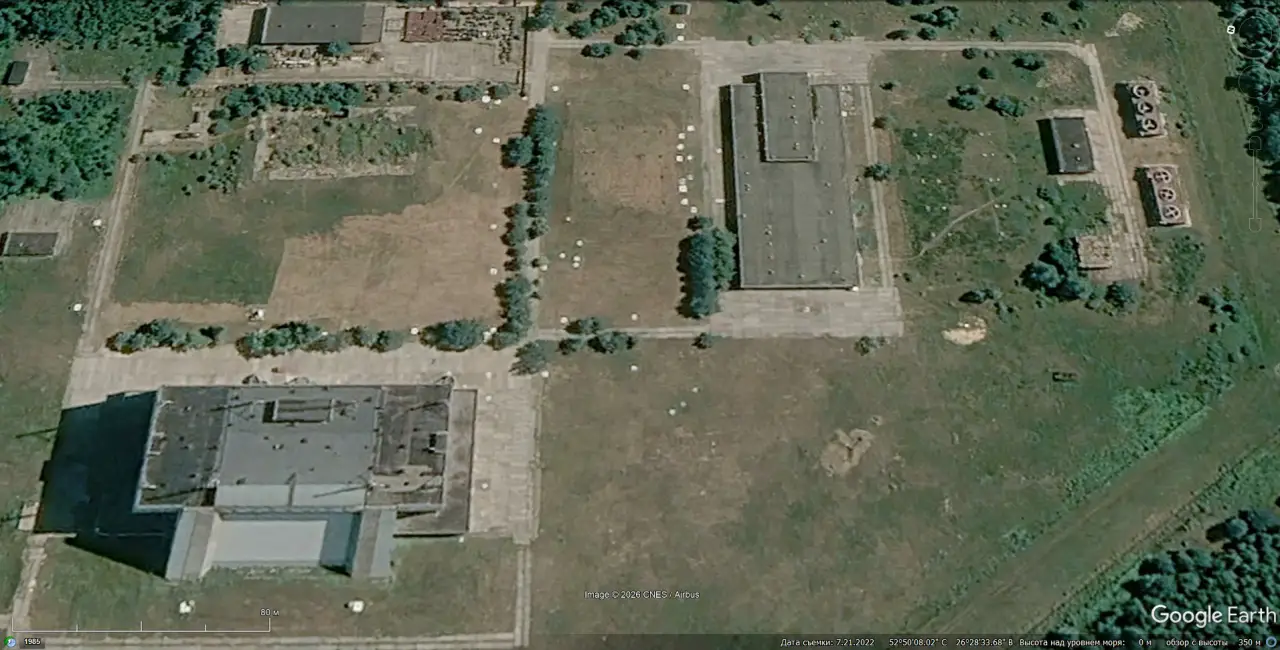

Спутниковый снимок Gооglе Еаrth: РЛС «Волга» в 12 км северней города Ганцевичи. Снимок сделан в июле 2022 года
РЛС «Волга» в Белоруссии в первую очередь контролирует районы патрулирования американских, британских и французских ПЛАРБ в Северной Атлантике и Норвежском море. Эта станция способна обнаруживать и идентифицировать космические объекты и баллистические ракеты, а также отслеживать их траектории, рассчитывая точки старта и падения. Дальность обнаружения БРПЛ достигает 4800 км в азимутальном секторе 120 градусов. Радиолокационная информация в режиме реального времени поступает в Главный центр предупреждения о ракетном нападении. В настоящее время это единственный действующий объект российской системы предупреждения о ракетном нападении, находящийся за рубежом.
Наиболее современными и перспективными в части слежения за ракетоопасными направлениями являются российские РЛС СПРН типа 77Я6 «Воронеж» метрового («Воронеж-М/ВП»), дециметрового («Воронеж-ДМ») и сантиметрового («Воронеж-СМ») диапазона волн.

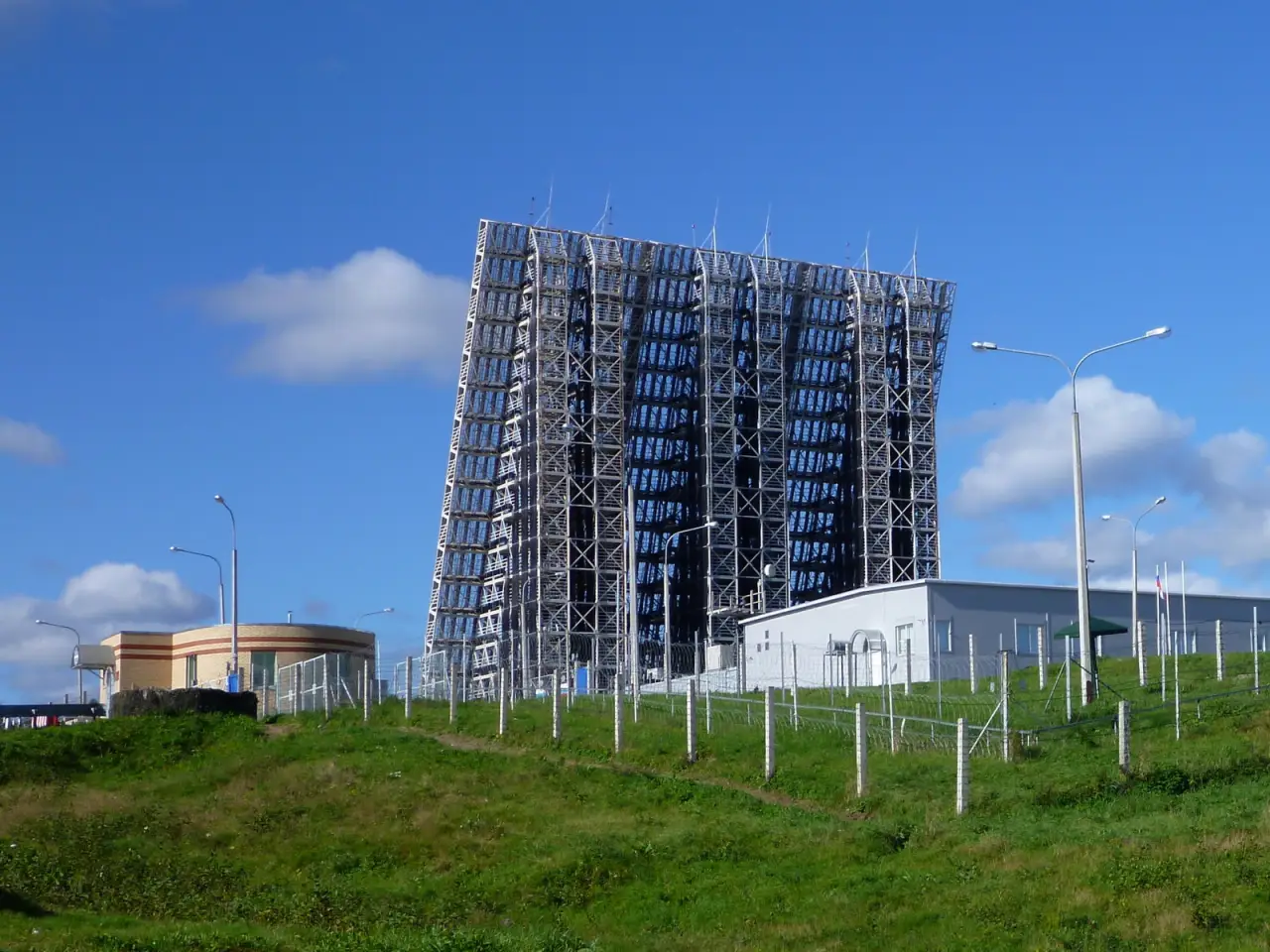

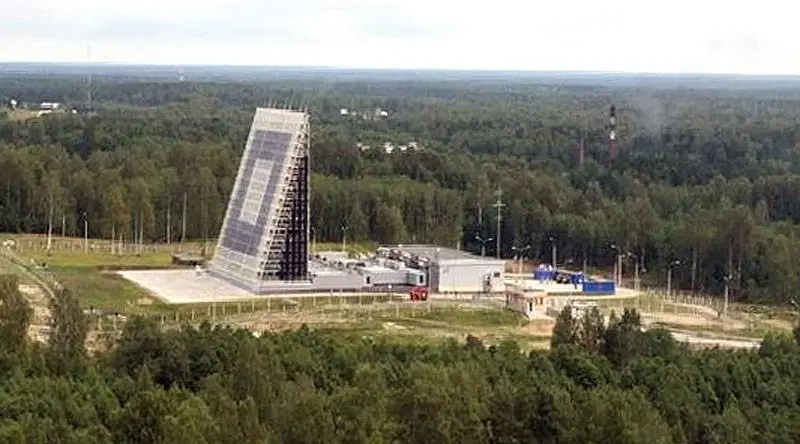

Радиолокатор СПРН «Воронеж-М» в Лехтуси
По своим возможностям в части обнаружения и сопровождения боеголовок баллистических ракет станции «Воронеж» превосходят РЛС предыдущего поколения, но при этом стоимость их строительства и эксплуатации в разы меньше. В отличие от станций «Днепр», «Дон-2Н», «Дарьял» и «Волга», возведение и отладка которых порой растягивались на 10 лет, РЛС СПРН серии «Воронеж» имеют высокую заводскую степень готовности, и с момента начала строительства до постановки на боевое дежурство обычно проходит 2-3 года, срок монтажа РЛС не превышает 1,5-2 лет. Станция блочно-контейнерного типа, включает в себя 23 элемента аппаратуры в контейнерах заводского производства.
Станция «Воронеж» состоит из приёмопередающей установки с АФАР, быстровозводимого здания для личного состава и контейнеров с радиоэлектронным оборудованием. Модульный принцип конструкции даёт возможность быстро и с небольшими затратами модернизировать РЛС в ходе эксплуатации. В составе радиолокатора, аппаратуры управления и обработки данных используются модули и узлы, позволяющие из унифицированного набора структурных элементов формировать станцию с необходимыми ТТХ, в соответствии с оперативно-тактическим требованиями по месту дислокации. Благодаря применению новой элементной базы, передовым конструктивным решениям и использованию оптимального режима работы, по сравнению со станциями старых типов, существенно снижено энергопотребление. Программное управление потенциалом в секторе ответственности по дальности, углам и времени позволяет рационально эксплуатировать мощности РЛС. В зависимости от ситуации возможно оперативное распределение энергоресурсов в рабочей зоне радиолокатора в мирный и угрожаемый периоды. Встроенная система диагностики и высокоинформативная система управления также снижают расходы по обслуживанию РЛС. Благодаря использованию высокопроизводительных вычислительных средств имеется возможность одновременно сопровождать до 500 объектов.
Спутниковый снимок Gооglе Еаrth: РЛС «Воронеж-М» в Лехтуси. Снимок сделан в мае 2020 года
Первая станция «Воронеж-М» была построена в Ленинградской области близ деревни Лехтуси в 2006 году. На боевое дежурство этот радар заступил 11 февраля 2012 года, заполнив брешь в северо-западном ракетоопасном направлении, возникшую после уничтожения РЛС «Дарьял» в Скрунде. В Лехтуси находится база обеспечения учебного процесса Военно-космической академии имени А. Ф. Можайского, где ведётся обучение и подготовка личного состава для других РЛС «Воронеж». Сообщалось о планах модернизации головной станции до уровня «Воронеж-ВП».
Вторая РЛС «Воронеж-ДМ», расположенная в Краснодарском крае под Армавиром, вступила в строй в 2013 году.

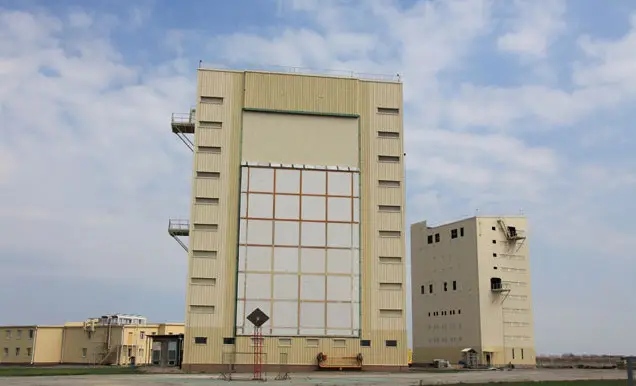

Эта станция состоит из двух сегментов: первый смотрит в юго-западном направлении (от Южной Европы до северного побережья Африки), заменив безнадёжно устаревшую РЛС «Днепр» в Севастополе, а второй контролирует южное направление, заменив Габалинскую РЛС в Азербайджане.

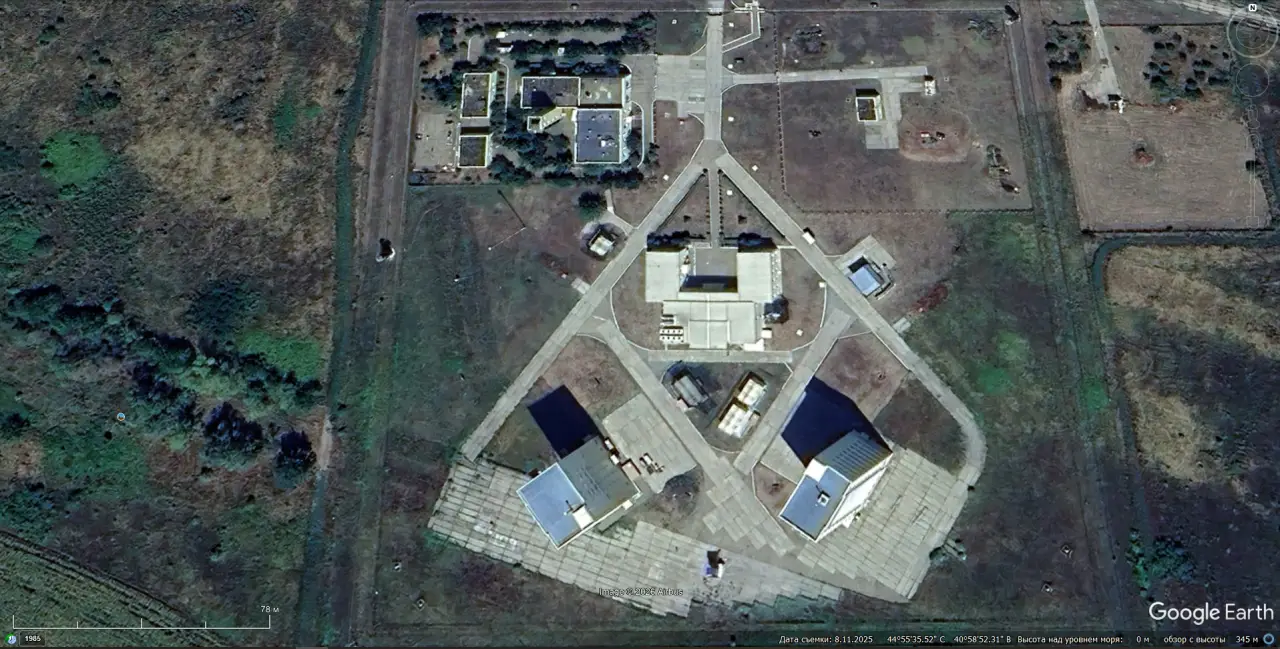

Спутниковый снимок Gооglе Еаrth: РЛС «Воронеж-ДМ» в 5 км юго-западней Армавира. Снимок сделан в августе 2025 года
Ещё одна станция дециметрового диапазона возведена в Калининградской области на заброшенном аэродроме «Дунаевка». Этот радиолокатор перекрывает зону ответственности РЛС «Волга» в Белоруссии и «Днепр» в Крыму.

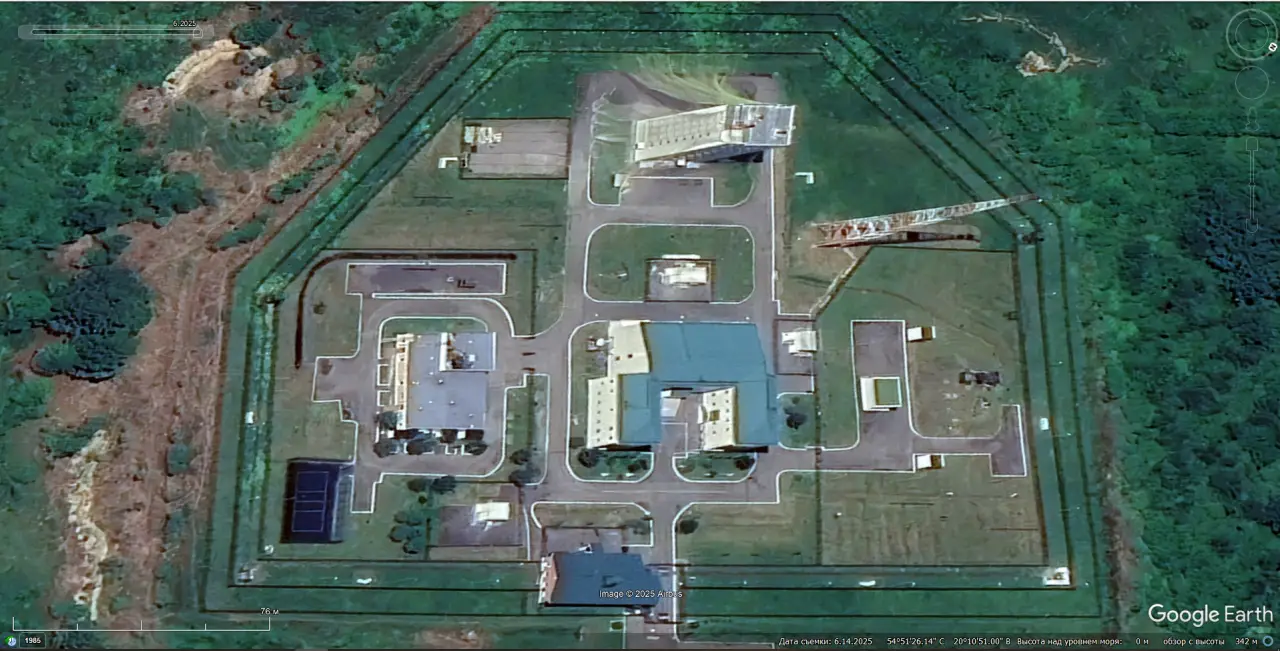

Спутниковый снимок Gооglе Еаrth: РЛС «Воронеж-ДМ» в Калининградской области. Снимок сделан в июне 2025 года
Станция «Воронеж-ДМ» в Калининградской области является самой западной российской РЛС СПРН и способна сканировать пространство над большей частью Европы, включая Британские острова.
В 2 км восточней посёлка Мишелёвка под Иркутском функционирует ещё одна РЛС метрового диапазона «Воронеж-М», контролирующая территорию от западного побережья США до Индии и построенная на месте демонтированной передающей позиции РЛС «Дарьял». Её антенное поле в два раза больше, чем у первого Лехтусинского радара.

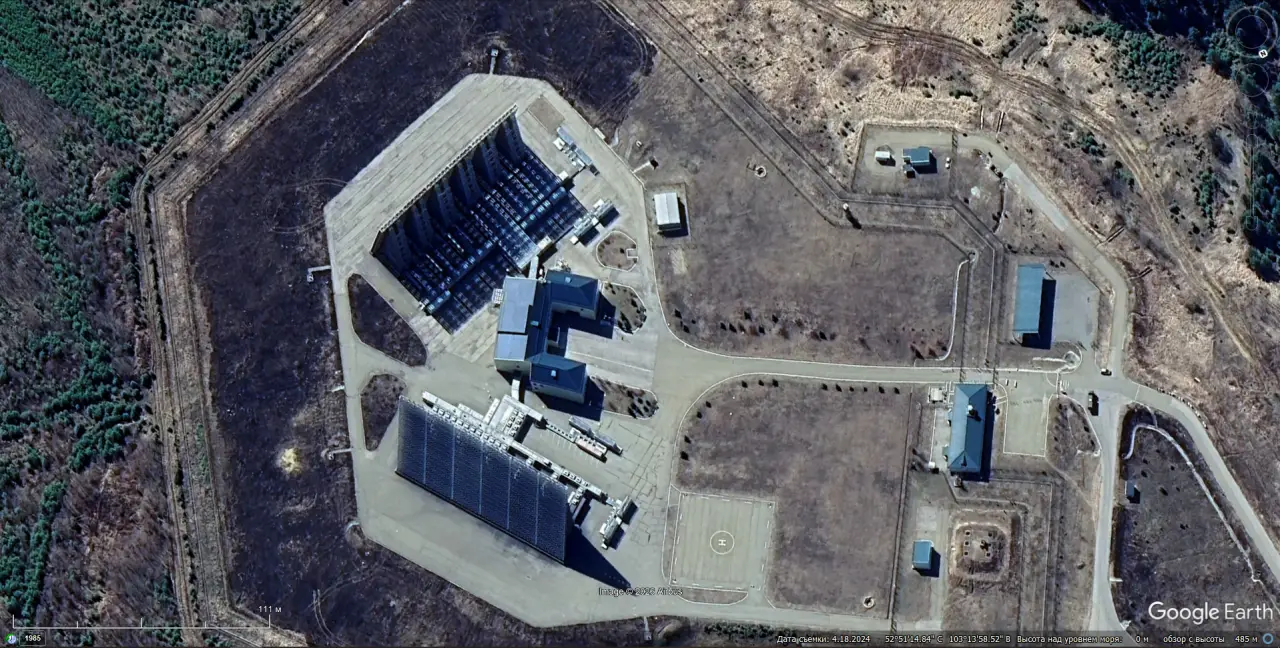

Спутниковый снимок Gооglе Еаrth: РЛС «Воронеж-М» восточней посёлка Мишелёвка. Снимок сделан в апреле 2024 года
На радаре, введённом в строй в Иркутской области, удалось расширить сектор обзора до 240 градусов по азимуту. Эта станция заменила выведенную из эксплуатации РЛС «Днепр», находящуюся также в окрестностях Мишелёвки.
Согласно данным, опубликованным в российских источниках, в 2022 году боевое дежурство несла РЛС «Воронеж-М» под Орском, в Оренбургской области, а также РЛС «Воронеж-ДМ» в посёлке Усть-Кемь в Красноярском крае и посёлке Конюхи в Алтайском крае. В прошлом озвучивались планы по постановке на боевое дежурство станций СПРН под Воркутой в Республике Коми, в посёлке Притоки в Мурманской области и на мысе Херсонес под Севастополем.
Система противоракетной обороны А-135
На смену системе ПРО Московского промышленного района А-35М пришла система противоракетной обороны А-135 «Амур», находившаяся в опытной эксплуатации с 1990 года и принятая на вооружение в 1995 году. Согласно экспертным оценкам, система ПРО А-135 концептуально была ближе к американской системе стратегической противоракетной обороны Sentinel/Safeguard, чем к предшествующей А-35М.
Прежде чем приступить к описанию стоящей на вооружении системы А-135 и спутниковых фотографий её стационарных элементов, хочу довести до сведения «бдительных» граждан, что все их координаты давно известны и опубликованы в открытых источниках, а сама система ПРО в общих чертах многократно описана (в том числе и на «Военном обозрении»). Более того, пару лет назад находясь на борту авиалайнера, заходящего на посадку во Внуково, мне, глядя в иллюминатор, удалось однозначно идентифицировать шахтные пусковые установки противоракет 53Т6 (ПРС-1), расположенные неподалёку от аэропорта.

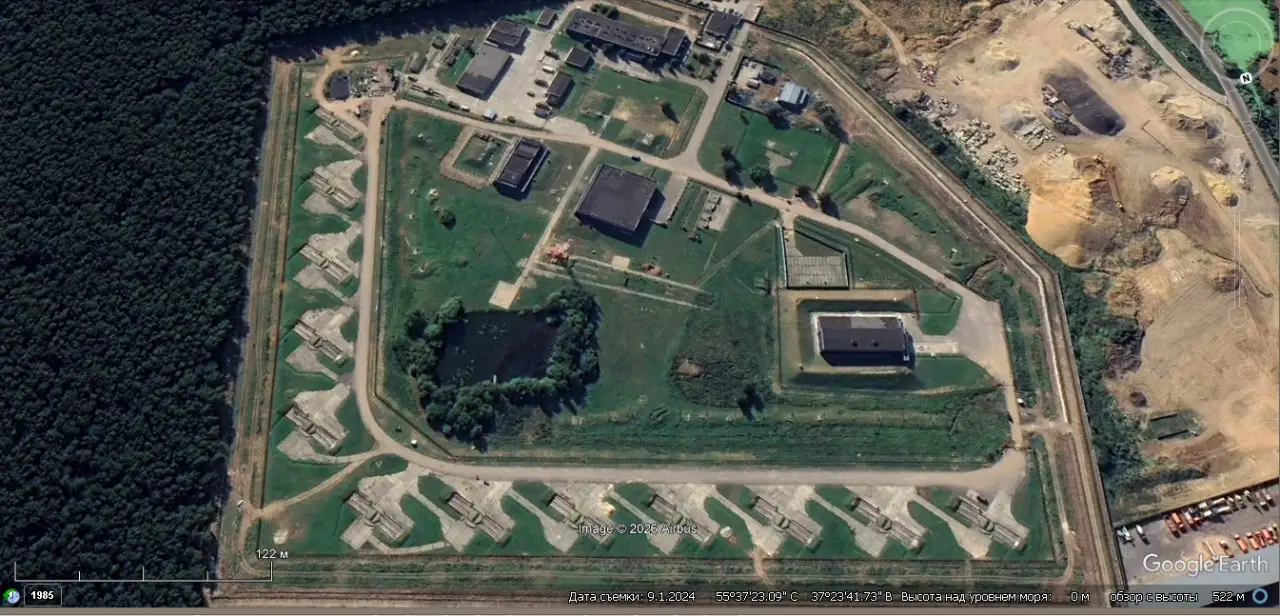

Спутниковый снимок Gооglе Еаrth: стрельбовый комплекс с противоракетами 53Т6 в 6 км восточней аэропорта Внуково. Снимок сделан в сентябре 2024 года
В состав системы А-135 входит РЛС 5Н20 «Дон-2Н» командно-вычислительный пункт 5К80 с вычислительными системами «Эльбрус» и «Заря». Первоначально предусматривалось использование двух эшелонов перехвата целей: противоракетами дальнего действия 51Т6 (А-925) на больших высотах вне атмосферы и противоракетами меньшей дальности 53Т6 (ПРС-1) в атмосфере.
Радиолокационная станция кругового обзора «Дон-2Н», работающая в сантиметровом диапазоне, является центральным, наиболее сложным и дорогостоящим элементом системы А-135.

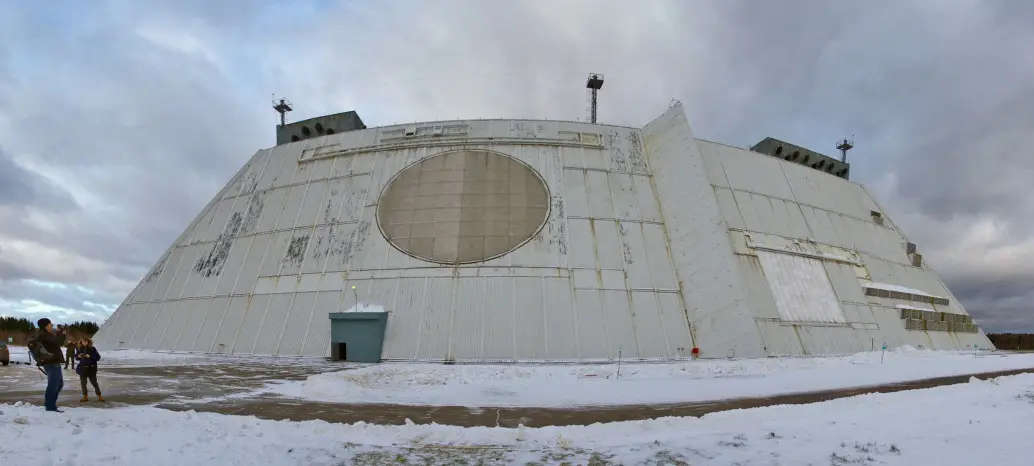

Этот радиолокатор, известный как «Софринский радар», представляет собой усеченную пирамиду высотой около 35 метров с длиной сторон около 140 метров у основания и примерно 100 м по кровле и прекрасно виден издалека всем проезжающим по трассе А-107.
В каждой из четырёх граней находятся неподвижные крупноапертурные активные фазированные антенные решётки (приёмные и передающие), обеспечивающие круговой обзор. Передающая антенна излучает сигнал мощностью в импульсе до 250 МВт.
Помимо обнаружения атак баллистических ракет, их сопровождения и наведения на них противоракет станция «Дон-2Н» задействована в составе системы предупреждения о ракетном нападении. При угле обзора 360 градусов возможно обнаружение боевых блоков МБР на дальности до 3700 км. Имеется возможность контроля космического пространства на дальности (высоте) до 40 000 км. По ряду параметров РЛС «Дон-2Н» до сих пор остаётся непревзойдённой. В феврале 1994 года в ходе программы ODERACS в феврале 1994 года с американского «Шаттла» в открытый космос были выброшены 6 металлических шаров, по два диаметром 5, 10 и 15 сантиметров. Они находились на земной орбите от 6 до 13 месяцев, после чего сгорели в плотных слоях атмосферы. Целью данной программы являлось выяснение возможностей по обнаружению малоразмерных космических объектов, калибровка РЛС и оптических средств в целях отслеживания «космического мусора». Только российская станция «Дон-2Н» сумела обнаружить и построить траектории самых маленьких объектов диаметром 5 см на расстоянии 500-800 км при высоте цели 352 км. После обнаружения их сопровождение осуществлялось на дальности до 1500 км.

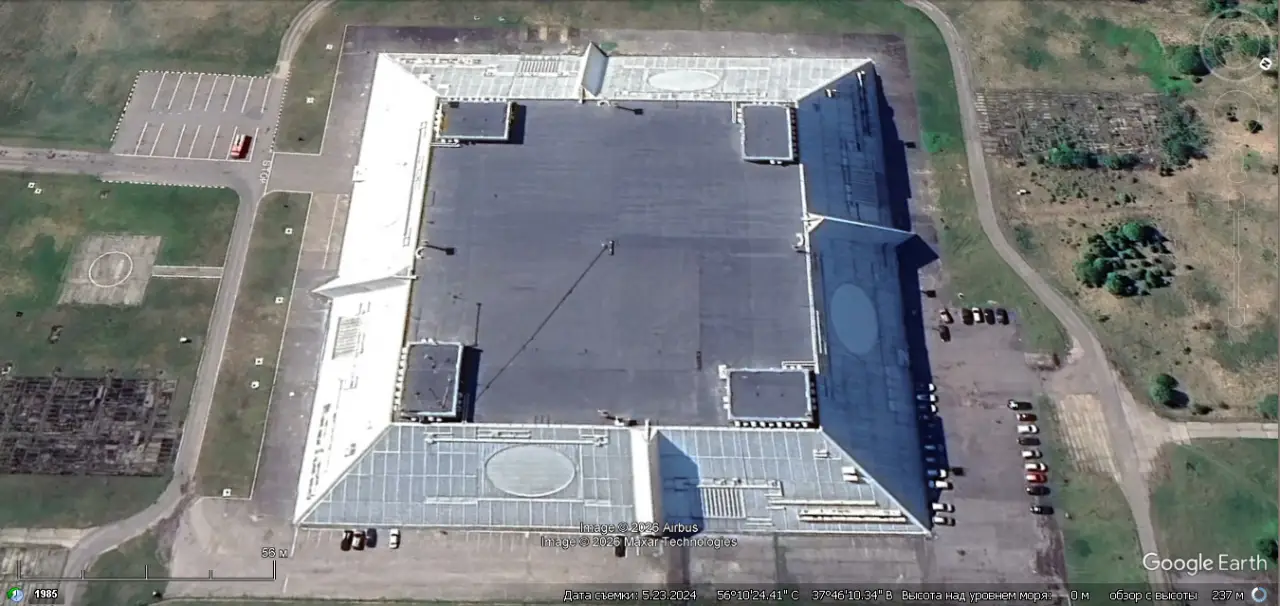

Спутниковый снимок Gооglе Еаrth: радиолокатор «Дон-2Н» системы А-135 в 9 км западней Софрино
Уникальность данной станции заключается в ее универсальности и многофункциональности. РЛС «Дон-2Н» решает задачи обнаружения баллистических целей, селекции, сопровождения, измерения координат и наведения на них ракет-перехватчиков с ядерной боевой частью. Управление станцией осуществляется вычислительным комплексом производительностью до миллиарда операций в секунду, построенном на основе четырёх суперкомпьютеров «Эльбрус-2».
Строительство станции и расположенных неподалёку шахт противоракет началось в 1978 году, в 50 км к северу от Москвы, в 9 км западней посёлка городского типа Софрино, в Пушкинском районе. В ходе строительных работ было израсходовано более 30 000 тонн металла, около 50 000 тонн бетона, проложено более 20 000 километров различного кабеля. Для охлаждения аппаратуры потребовались сотни километров водопроводных труб. Работы по установке, монтажу и наладке оборудования проводились с 1980 по 1987 год.
Изначально в системе ПРО Москвы предусматривалось использование двух эшелонов перехвата целей: противоракетами дальнего действия 51Т6 на больших высотах вне атмосферы и противоракетами меньшей дальности 53Т6 в атмосфере.

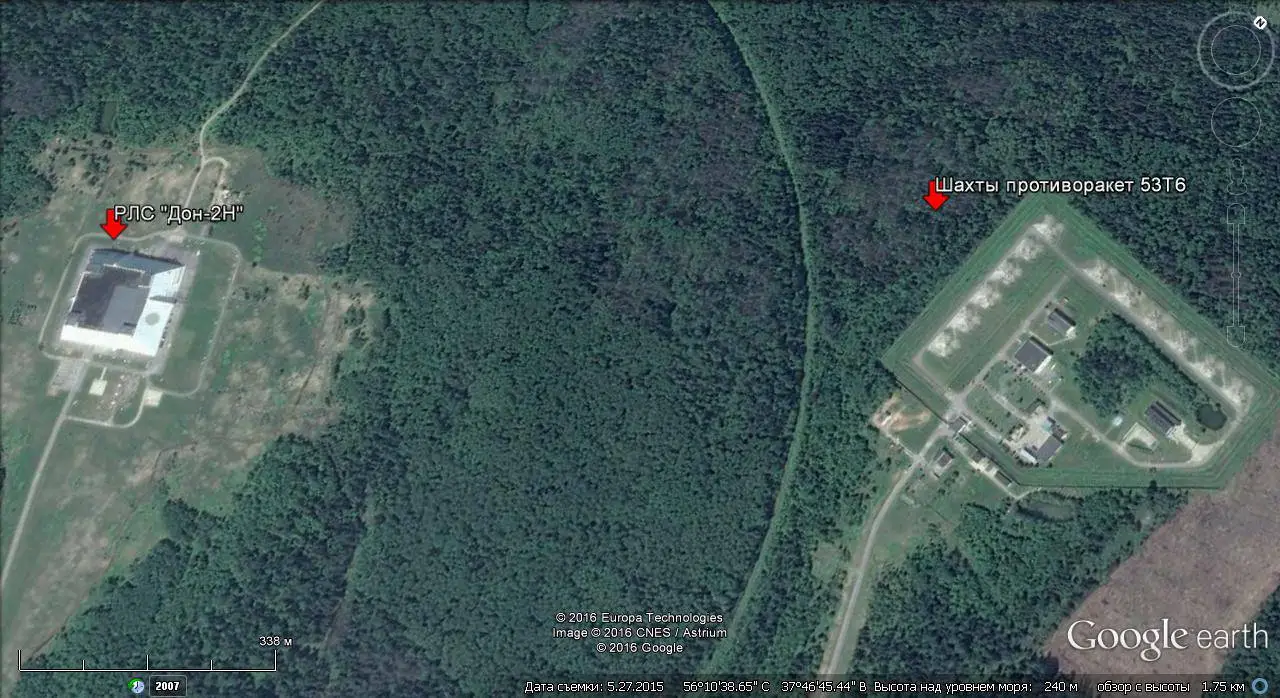

Спутниковый снимок Gооglе Еаrth: радиолокатор «Дон-2Н» и шахты противоракет 53Т6
Примерно в 1 км северо-восточней радиолокатора «Дон-2Н» расположены шахты противоракет 53Т6 ближней зоны с максимальной дальностью стрельбы 60 км и досягаемостью по высоте 45 км. Поражение боевых атакующих боевых блоков МБР и БРПЛ осуществляется специальной боевой частью мощностью 10 кт.
Первоначально стационарные шахтные пусковые установки с ракетами-перехватчиками ближней зоны располагались на пяти стрельбовых комплексах.

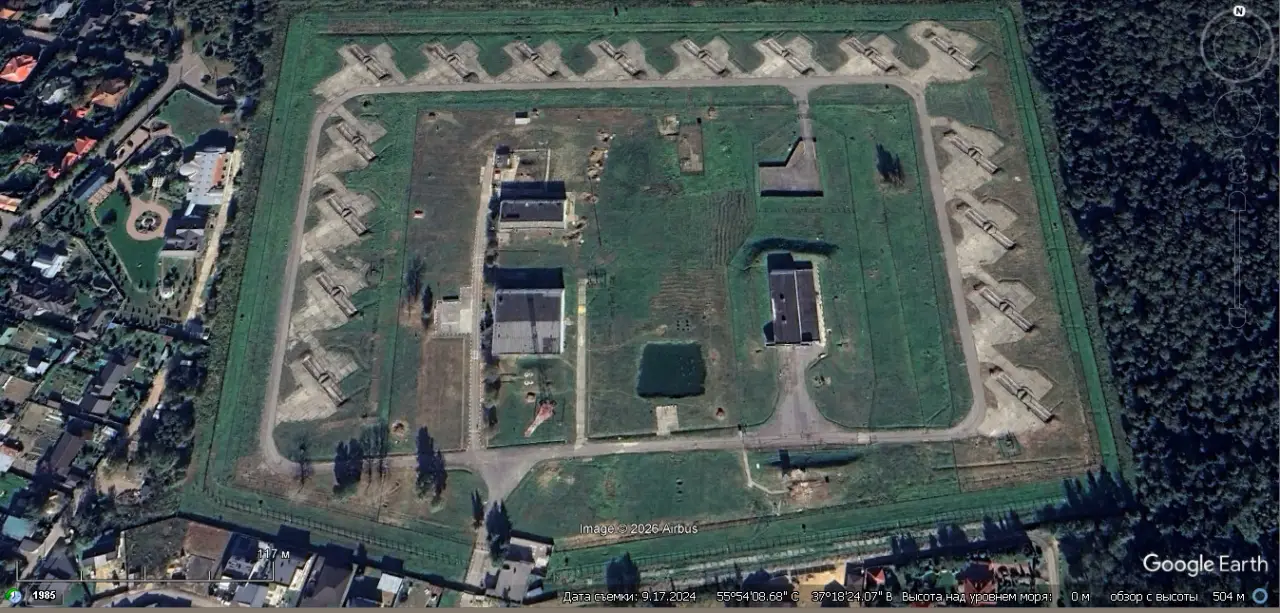

Спутниковый снимок Gооglе Еаrth: стрельбовый комплекс с противоракетами 53Т6 в 7 км южней Сходни. Снимок сделан в сентябре 2024 года
Примерно 15 лет назад стрельбовый комплекс на 16 пусковых шахт, размещённый неподалёку от посёлка Развилка, ликвидировали, и, согласно открытым источникам, огневые позиции системы ПРО А-135 остались в 7 км южней района Сходня в Химках (16 ПУ), в 4 км юго-восточней города Королёв (12 ПУ), в 6 км восточней Внуково (12 ПУ) и западней Софрино (12 ПУ).
С целью продления ресурса противоракет 53Т6 с 2011 года они в ходе плановой модернизации оснащены новыми двигателями и аппаратурой наведения на новой элементной базе с усовершенствованным программным обеспечением. Испытания оставшихся на вооружении противоракет начиная с 1999 года проводятся регулярно.
Ракеты дальнего перехвата 51Т6 предназначались для уничтожения вражеских боеголовок за пределами атмосферы на дальности до 350 км. По неподтверждённым данным, противоракеты 51Т6 несли боевые части мегатонного класса. Согласно информации, обнародованной Министерством обороны России, противоракеты 51Т6 сняты с боевого дежурства в 2006 году ввиду истечения гарантийного срока эксплуатации.

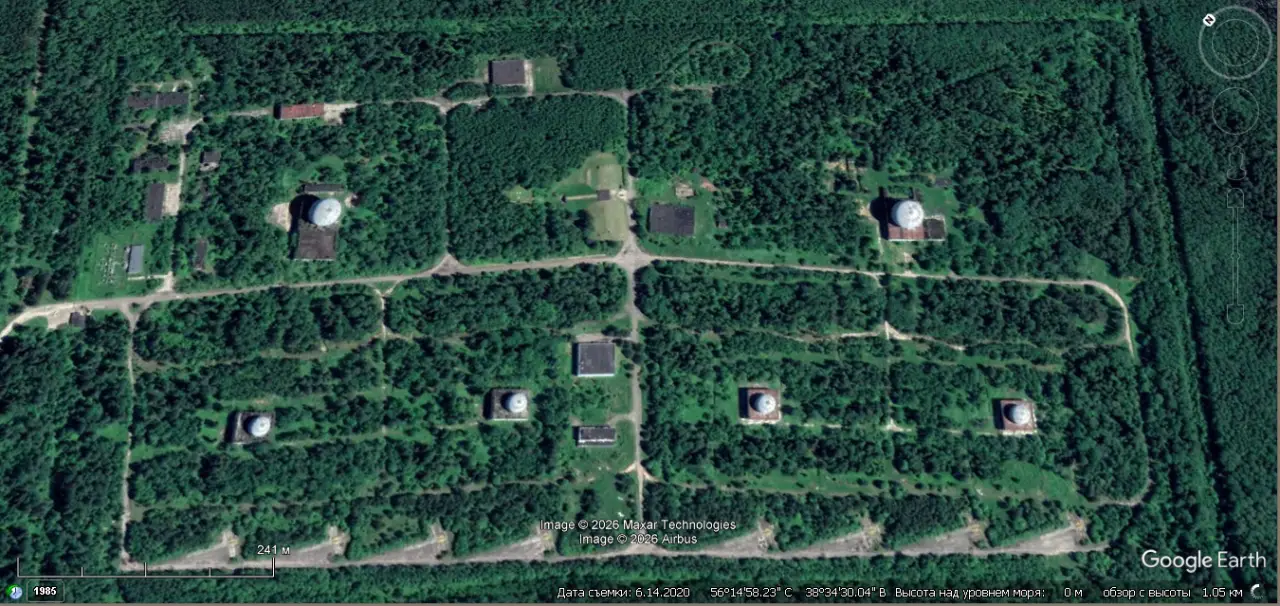

Спутниковый снимок Gооglе Еаrth: позиции бывшего стрельбового комплекса с противоракетами 51Т6 к востоку от Сергиевого Посада. Снимок сделан в июне 2020 года
Известны две огневых позиции противоракет 51Т6, на которых помимо восьми ШПУ располагались радиопрозрачные купола с антеннами наведения: в 25 км восточней Сергиевого Посада (объект Сергиев Посад-15) и в 20 км юго-западней Наро-Фоминска (объект Наро-Фоминск-10).
В настоящее время бывшие огневые позиции противоракет 51Т6 не охраняются, находятся в свободном доступе для всех желающих и подверглись разграблению.
На момент начала строительства система ПРО А-135 являлась вполне современной и была в состоянии обеспечить надёжный перехват одиночных боевых блоков межконтинентальных ракет. Но с учётом того, что в космосе не может быть ударной волны, основным поражающим фактором ядерного взрыва за переделами атмосферы является световое излучение и проникающая радиация. При подрыве ядерного заряда на заданной дистанции от цели она подвергается воздействию мощного потока нейтронов, выводящих из строя исполнительную электронику и запускающих незапланированные деструктивные процессы деления в плутониевой сфере, инициирующей термоядерную реакцию. Поражение целей ядерным взрывом позволяло компенсировать ошибки наведения и в благоприятных условиях уничтожать одним ударом сразу несколько вражеских боеголовок. Но после ядерного взрыва в космосе на некоторое время образуется достаточно обширная ионизированная область, которая не просматривается радиолокаторами, и через эту «слепую зону» могут проникать боевые блоки, идущие во втором эшелоне. Наличие в боекомплекте 16 дальних перехватчиков давало возможность создать два рубежа обороны и отчасти компенсировать образование «слепых зон». Однако сейчас в составе системы противоракетной обороны Московского промышленного района остались только ближние противоракеты, что серьёзно снизило её оборонительный потенциал.
