РД-171МВ. Один двигатель на три ракеты

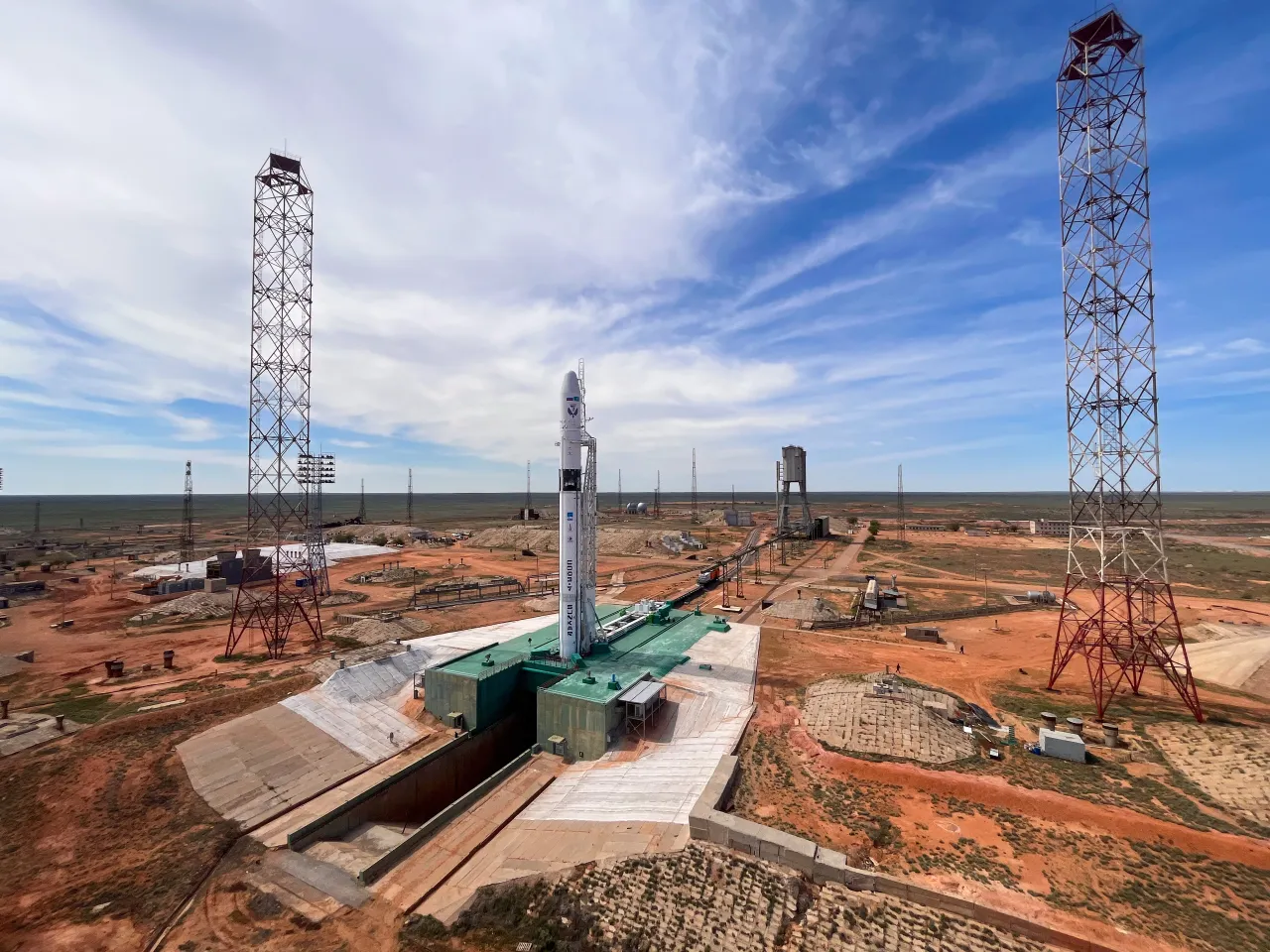

30 апреля 2026 года с 45-й площадки космодрома Байконур ушла ракета-носитель «Союз-5». Первая и вторая ступени отработали штатно. Габаритно-массовый макет полезной нагрузки приземлился в закрытом для судоходства районе Тихого океана. Девять лет разработки, четыре переноса сроков, один пуск.

Девять лет от чертежа до старта

Программа «Союз-5» стартовала в середине 2010-х под рабочими названиями «Феникс», «Сункар» и «Иртыш». Каждое имя отражало этап. «Феникс» — попытка возрождения линии среднего класса после потери украинского «Зенита». «Сункар» — казахстанское участие в проекте «Байтерек». «Иртыш» — финальная российская версия для серийного производства.

Изначально ракету собирались строить на метане. Конструкторы РКЦ «Прогресс» отказались от этой идеи в пользу проверенной пары жидкий кислород плюс керосин-нафтил. Решение продиктовано задачей минимизировать технический риск. Метановый двигатель в стране на тот момент существовал только в виде стендовых образцов. Кислород-керосин — это пятьдесят лет производственного опыта и работающая технологическая цепочка.

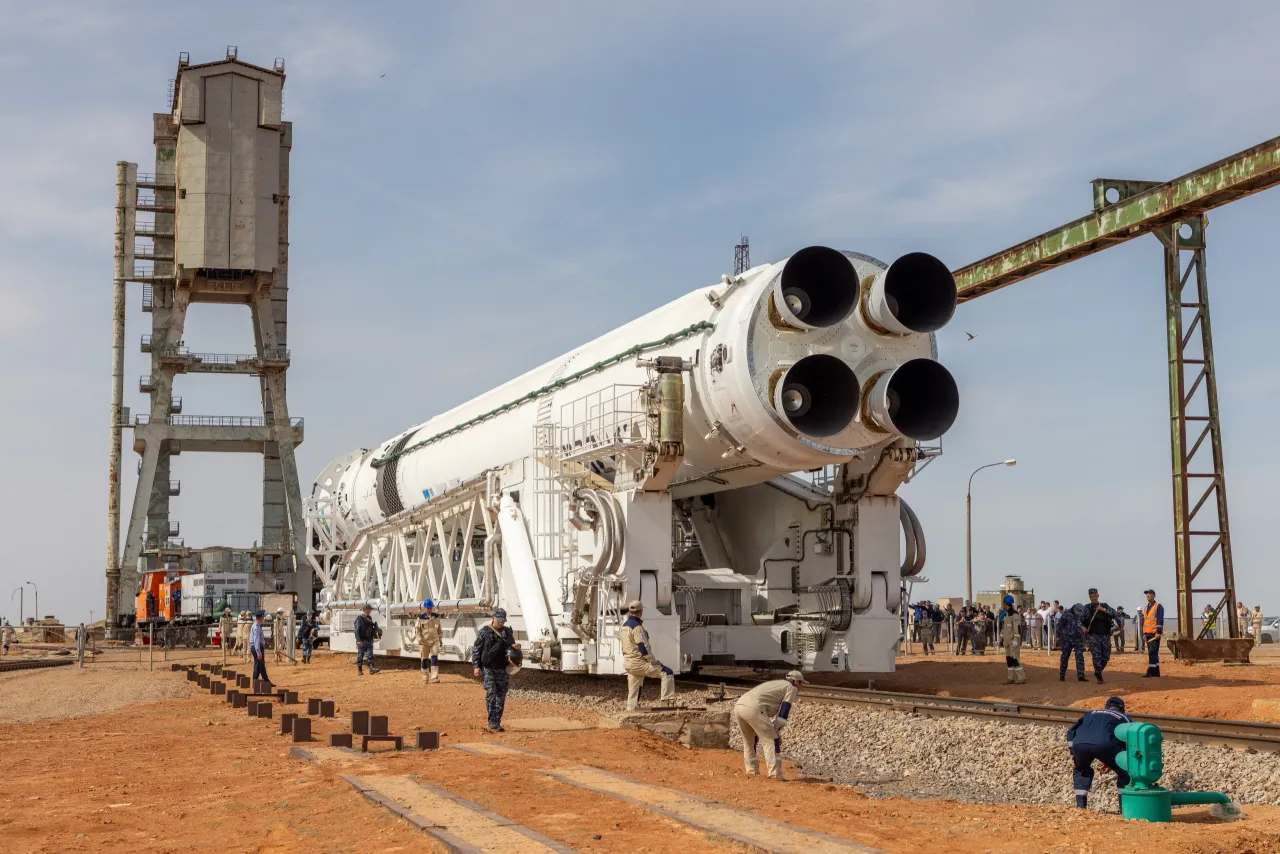

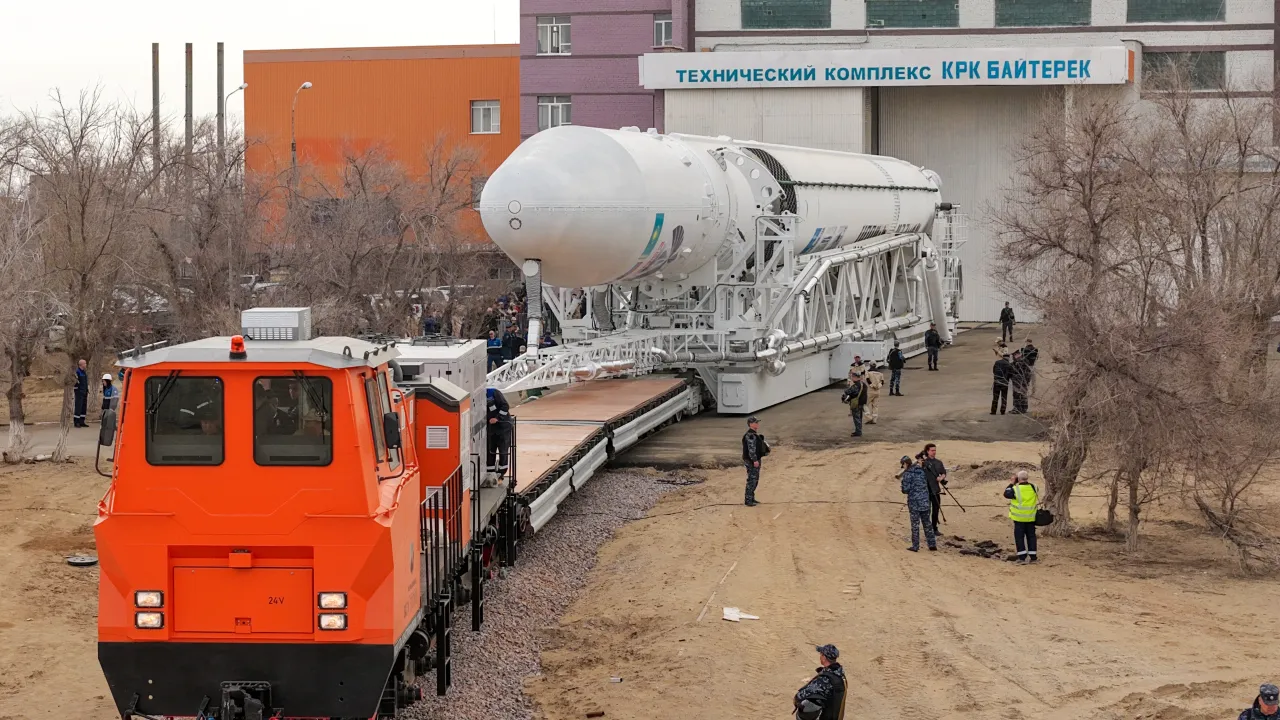

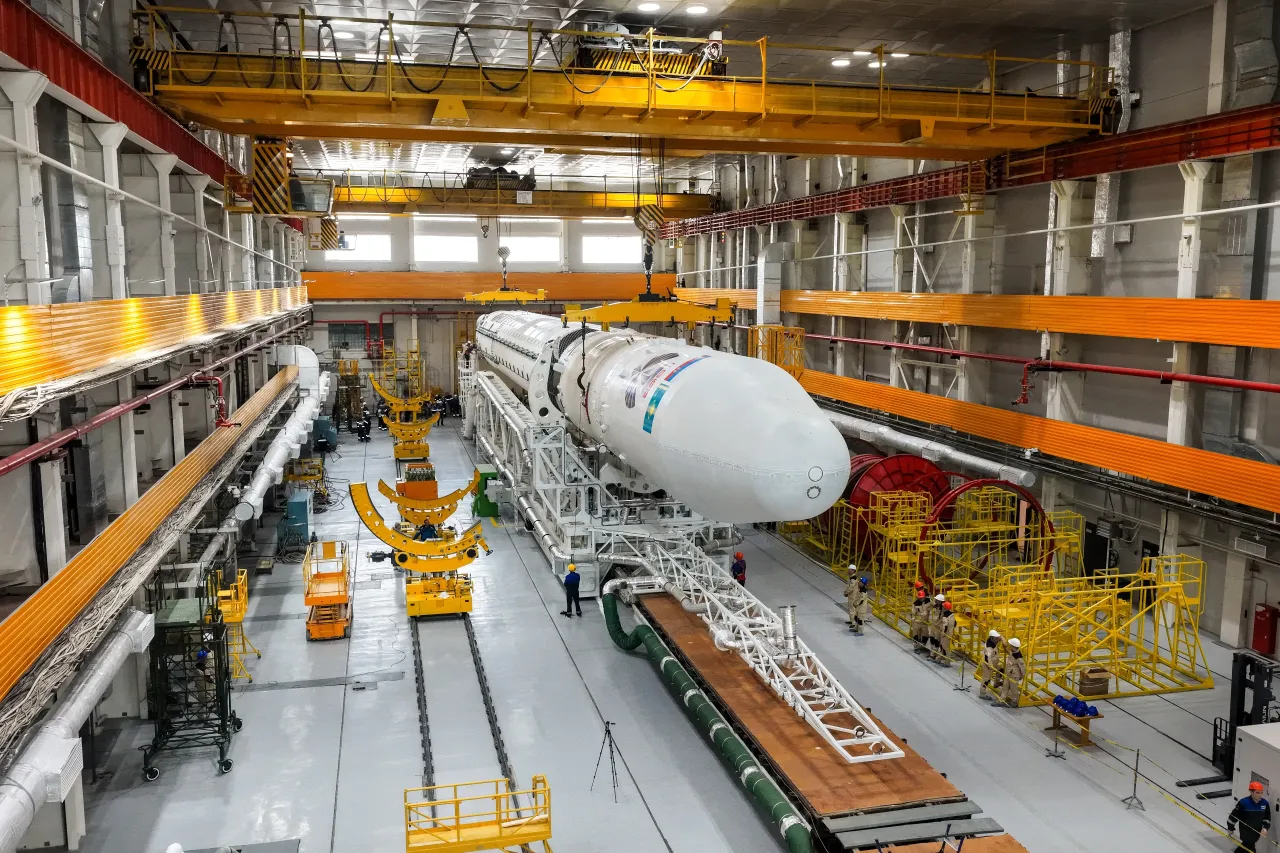

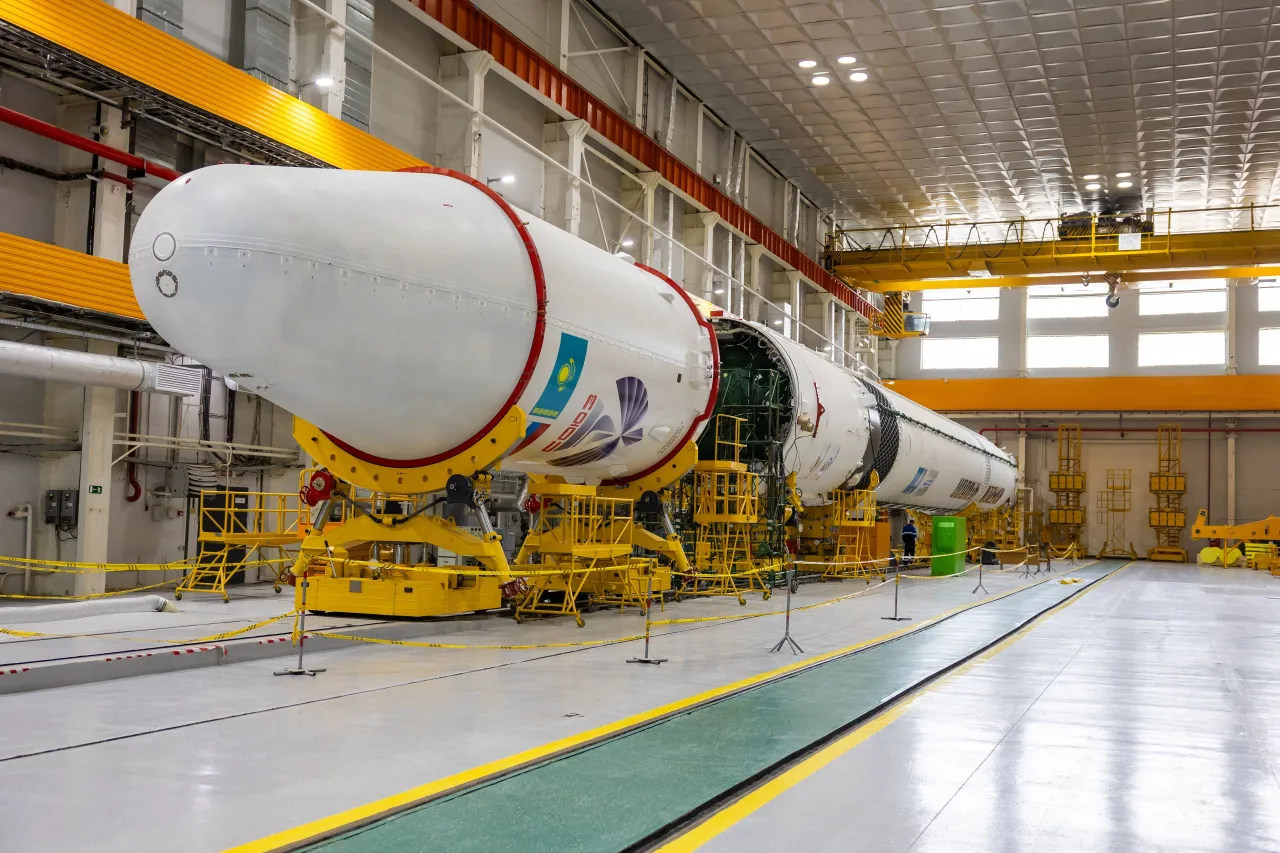

Первый пуск планировался на вторую половину 2022 года. Затем — сдвиг на конец 2025-го. Затем — март 2026-го. Затем — 30 апреля. Каждый перенос объясняется доработкой по результатам наземных испытаний. В конце 2025 года ракета была собрана и формально готова к пуску, но руководство «Роскосмоса» назначило дополнительный цикл проверок бортовой электроники и наземного оборудования. Девять лет до первого старта — много по меркам коммерческих программ типа Falcon 9. Нормально по меркам большого государственного ракетостроения с нуля.

Что такое РД-171МВ

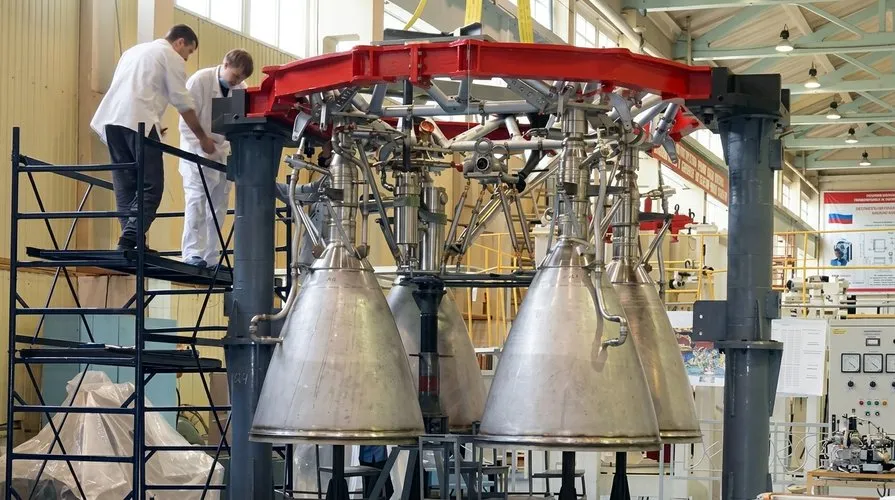

Сердце «Союза-5» — двигатель РД-171МВ разработки НПО «Энергомаш». Четырёхкамерный жидкостный ракетный двигатель закрытого цикла. Пара компонентов — жидкий кислород и керосин. Тяга на уровне моря — около 800 тонн. Если по-простому — двигатель развивает тягу, равную весу 800 тонн у поверхности Земли. Вакуумная тяга — около 880 тонн. Удельный импульс на уровне моря — 309 секунд, в вакууме — 337. Для кислород-керосиновых двигателей это потолок мировых характеристик.

Закрытый цикл с дожиганием окислительного генераторного газа — ключевой принцип. В открытой схеме часть рабочего тела, прокрутив турбину турбонасосного агрегата, выбрасывается за борт мимо камеры сгорания. В закрытой схеме весь газ после турбины идёт в камеру и сгорает там. Энергия топлива используется полнее. Удельный импульс выше. Конструкция сложнее на порядок. Турбонасос работает в среде, где температура превышает 500 °C, а давление достигает сотен атмосфер.

Четыре камеры на одном турбонасосе — фирменное решение школы Глушко. Однокамерный двигатель сопоставимой тяги пришлось бы делать с камерой, в которую человек заходит во весь рост, и такая конструкция технологически неподъёмна из-за неустойчивости горения. Четыре камеры меньшего диаметра, питаемые от одного агрегата подачи, дают суммарную тягу однокамерного гиганта без срыва процесса. Каждая камера качается в одной плоскости для управления вектором тяги. Это и есть отличие РД-171 от РД-170. В 170-м все четыре камеры качаются в двух плоскостях, в 171-м — каждая в одной. Управление проще. Надёжность выше.

От РД-170 к МВ

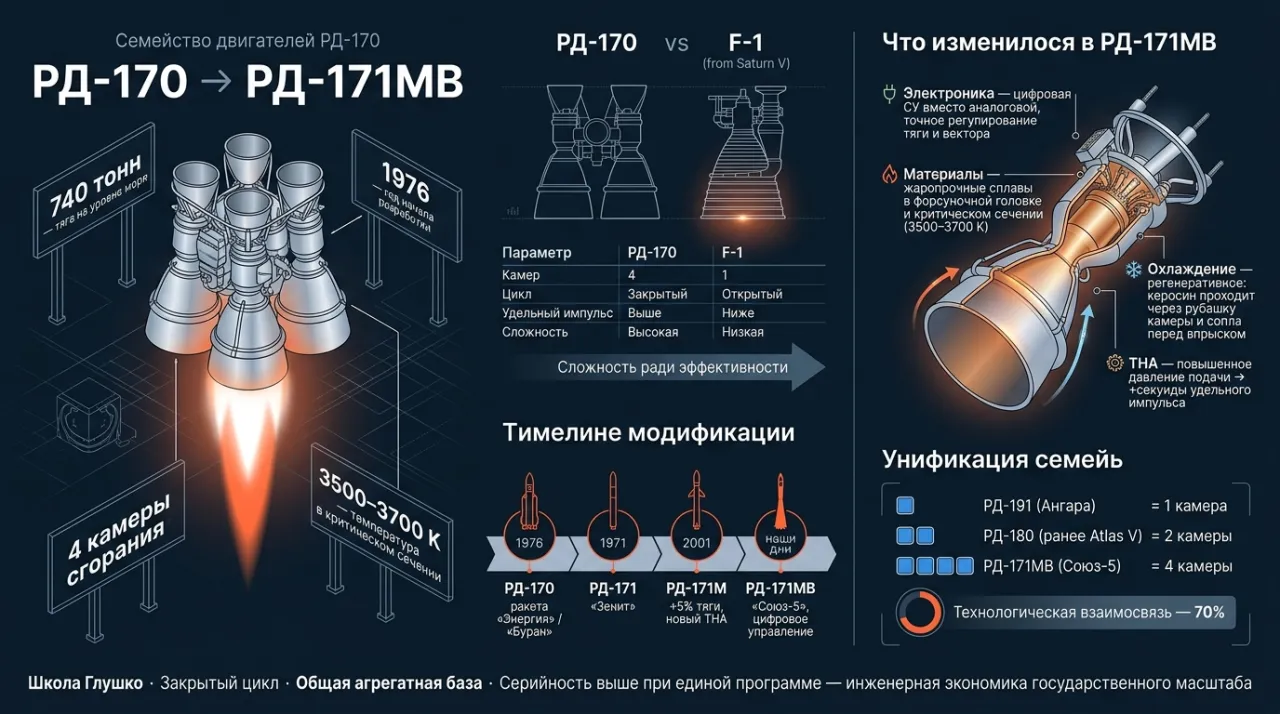

Линия двигателей этого семейства идёт с 1976 года. РД-170 разрабатывался для первой ступени сверхтяжёлой ракеты «Энергия» под программу «Буран». Тяга на уровне моря — около 740 тонн. Это самый мощный жидкостный ракетный двигатель из когда-либо созданных, при сопоставимой массе с американским F-1 от «Сатурна-5». F-1 был однокамерным и работал на открытом цикле. Удельный импульс ниже, конструктивная простота выше. РД-170 пошёл по пути сложности ради эффективности.

РД-171 — модификация для украинского «Зенита». РД-171М — версия 2001 года с увеличенной на 5 % тягой за счёт переделки турбонасосного агрегата и систем регулирования. РД-171МВ — текущая версия для «Союза-5», с обновлённой электроникой управления и улучшенными материалами горячей части.

Что конкретно поменяли. По электронике — цифровая система управления вместо аналоговой, более точное регулирование тяги и вектора. По материалам — жаропрочные сплавы в форсуночной головке и критическом сечении сопла, где температура достигает 3500–3700 К. По системе охлаждения — оптимизированы каналы регенеративного охлаждения, при котором керосин перед впрыском в камеру проходит через рубашку охлаждения камеры и сопла, забирая тепло. Турбонасосный агрегат доработан под повышенное давление подачи, что позволило выжать дополнительные секунды удельного импульса.

Стратегический смысл шире самого «Союза-5». РД-171МВ становится опорным двигателем для целой линейки. РД-191 на «Ангаре» конструктивно соответствует одной камере семейства 170-х. РД-180, который раньше шёл на американский Atlas V, эквивалентен двум камерам. Полный РД-171МВ — четыре. Между этими тремя двигателями нет идентичных агрегатов в смысле «снимаешь с одного, ставишь на другой». Унификация идёт по другому уровню. Общая школа Глушко, общие принципы закрытого цикла, общие материалы, общая агрегатная база. Технологическая взаимосвязь оценивается на уровне 70 %. Серийность каждого узла выше, чем была бы при раздельной разработке. Это инженерная экономика на уровне государственной программы.

Вторая ступень и цифры

На второй ступени стоит двигатель РД-0124МС разработки воронежского КБХА — Конструкторского бюро химавтоматики. Это модификация РД-0124, который летает на «Союзе-2.1б». Тяга — 60 тонн. Удельный импульс в вакууме — около 360 секунд, рекорд для кислород-керосиновых ЖРД. Длина второй ступени — 7,77 метра, диаметр — 4,1 метра, сухая масса — около 5,9 тонны, заправленная — около 65 тонн.

Конструктивная особенность второй ступени — совмещённое днище баков окислителя и горючего. Один общий элемент вместо двух. Минус несколько сотен килограммов сухой массы, минус габариты по длине. Межступенчатый отсек выполнен из композитов. Корпуса баков — из высокопрочного алюминиевого сплава, сваренного по технологии трения с перемешиванием. Это сварка в твёрдой фазе: материал не доводится до плавления. Вращающийся инструмент разогревает металл до пластичного состояния и перемешивает его на стыке. Шов получается прочнее, чем при классической сварке плавлением, без зон термического влияния, без пористости.

Общая длина «Союза-5» — от 58 до 65 метров в зависимости от обтекателя. Стартовая масса — около 525–530 тонн. Полезная нагрузка на низкую круговую орбиту высотой 200 километров с наклонением 51,6 градуса при пуске с Байконура — 17 тонн. На геопереходную орбиту с разгонным блоком «Фрегат» — 5 тонн. Для сравнения: «Союз-2.1б» выводит на низкую орбиту около 8 тонн. Прирост грузоподъёмности — примерно вдвое.

«Зенит»

У «Союза-5» есть прямой технологический предок — ракета «Зенит», создававшаяся в 1976–1985 годах. Головной разработчик — конструкторское бюро «Южное» имени академика М. К. Янгеля в Днепропетровске. На момент основных работ по «Зениту» главным конструктором КБ был Владимир Уткин. Двигатель первой ступени — РД-170 разработки «Энергомаша». Двигатель второй ступени — РД-120, разработанный «Энергомашем» и производившийся на «Южмаше». Первый пуск состоялся 13 апреля 1985 года.

«Зенит» был задуман как универсальный носитель среднего класса с экологически чистым топливом, в противовес «Протону» с его токсичными гептилом и тетраоксидом диазота. Концепция ракеты как блока, на основе которого собирается семейство носителей разной грузоподъёмности, тоже шла от «Зенита». Эту же концепцию унаследовал «Союз-5».

После распада СССР производство «Зенита» осталось распределённым между Россией и Украиной. С 1995 года заработала программа «Морской старт» — международный консорциум с участием РКК «Энергия», «Южмаша», американского Boeing и норвежской Kvaerner. Запуски шли с плавучей платформы «Одиссей», переоборудованной из норвежской буровой длиной 137 метров. Старт производился из акватории Тихого океана у острова Рождества, на экваторе. Экваториальный пуск даёт прибавку к выводимой массе за счёт скорости вращения Земли.

С 1999 по 2014 год по программе «Морской старт» прошло 36 пусков, из которых 32 завершились успешно. После 2014 года украинское участие стало невозможным по политическим причинам. Производство «Зенита» остановили в 2015 году. Платформа «Одиссей» в 2018-м перешла к российской компании S7. Возникла развилка. Терять рабочую инфраструктуру плавучего космодрома или адаптировать к ней новую ракету. Адаптировать решили «Союз-5».

Циклограмма пуска. Минута за минутой

Пуск ракеты — это не нажатие кнопки. Это циклограмма, расписание сотен команд, отсчитываемых от момента контакта подъёма. До контакта время идёт со знаком минус. После — со знаком плюс. На стартовом расчёте есть «стреляющий», координатор, у которого на руках карточка с точным временем каждой операции.

Что происходило 30 апреля. За минуту до пуска прошла команда «Минутная готовность». Системы перешли в режим окончательной подготовки. Затем — «Ключ на старт». Поворот ключа переводит управление на автоматику. «Протяжка-1» и «Протяжка-2» запускают регистрацию телеметрии с борта и со стартового комплекса. «Продувка». Азот выгоняет пары топлива из коммуникаций двигателя, страховка от взрыва.

«Ключ на дренаж». Закрываются клапаны, через которые из баков испарялся жидкий кислород. До этого момента ракета стояла в облаке белого пара. Испарение шло постоянно, и кислород в баках непрерывно дозаправлялся. Теперь подпитка прекращается, баки герметизируются. «Земля — борт». Отстыковка кабель-мачты, ракета переходит на бортовое питание.

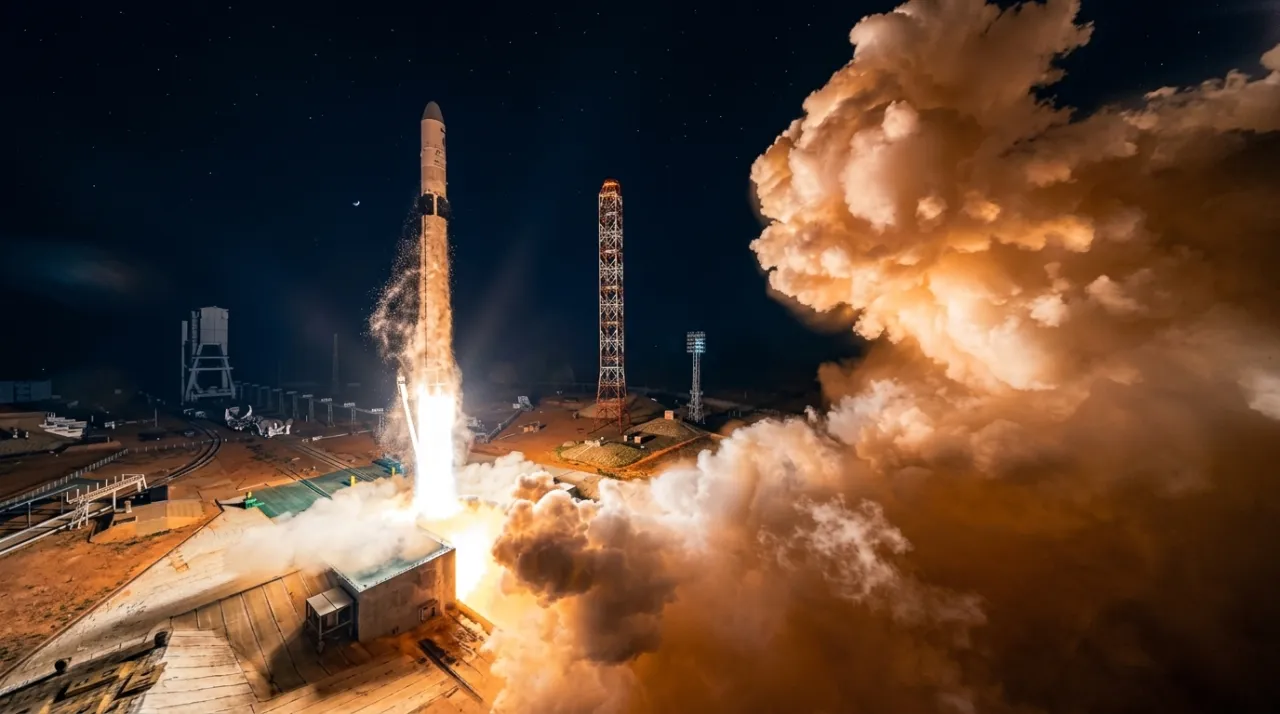

«Пуск». Открытие клапанов подачи компонентов. «Зажигание». Четыре камеры РД-171МВ воспламеняются одновременно. «Предварительная», «Промежуточная», «Главная» — последовательный набор тяги до номинальных значений. Когда тяга превышает стартовую массу, ракета начинает движение вверх. Срабатывает датчик контакта подъёма. Команда «Подъём». В эфире — «Поехали».

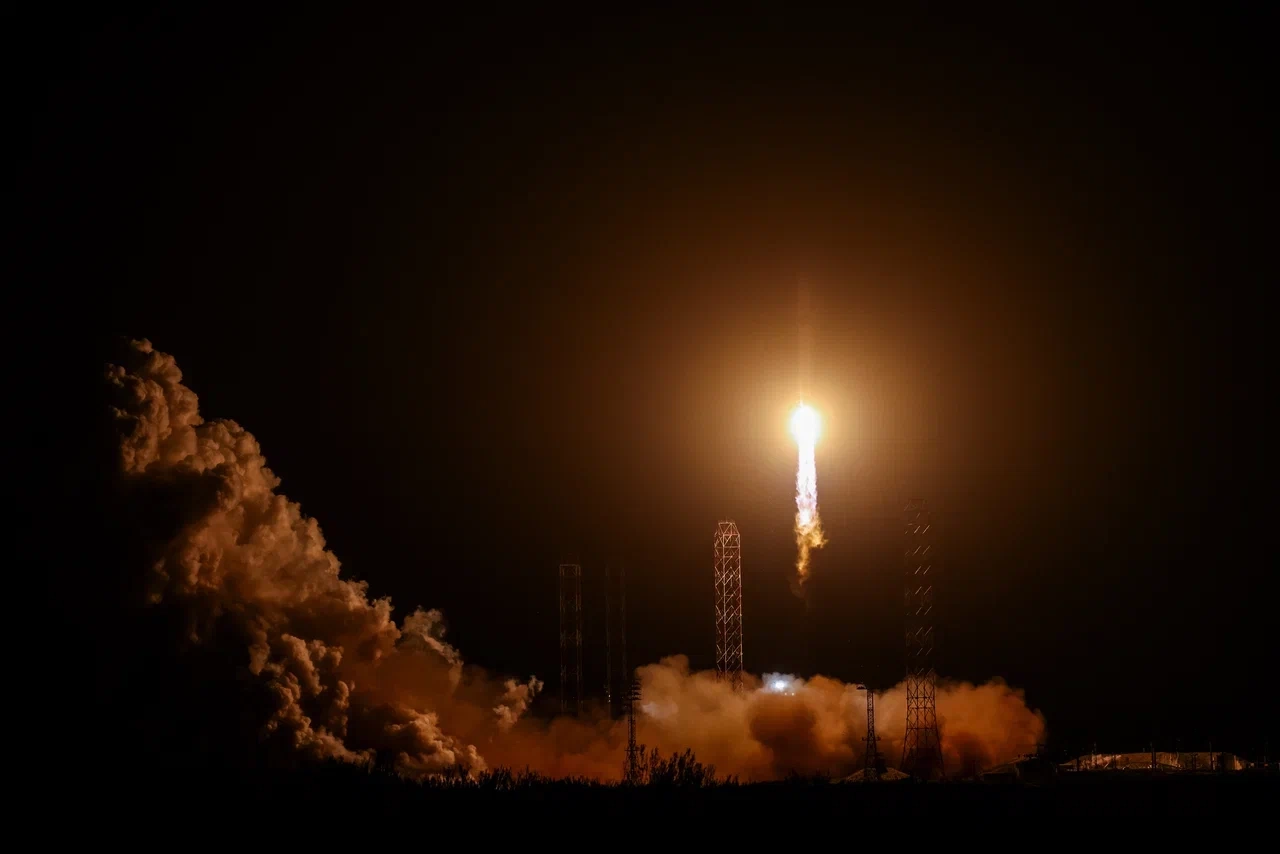

С этого момента всё решает математика баллистики. Первая ступень работает примерно две с половиной минуты, выводит вторую ступень на высоту около 60 километров. Разделение по принципу горячего разделения. Вторая ступень включает свой РД-0124МС ещё до полного отделения первой, чтобы не потерять управляемость. Дальше работа идёт уже на одной второй ступени до выхода на расчётную траекторию.

Экономика выведения. Сухие цифры по ценнику

Главное коммерческое обещание «Союза-5» — снижение удельной стоимости выведения. Глава «Роскосмоса» Дмитрий Баканов на пуске заявил, что использование ракеты позволит существенно снизить стоимость килограмма полезной нагрузки. По заявлениям разработчика, при условии серийного производства удельная стоимость составит около 300 тысяч рублей за килограмм на низкую орбиту. У «Союза-2.1б» этот показатель сейчас, по тем же оценкам, порядка 500 тысяч рублей. Снижение — около 40 %.

В долларовом эквиваленте по текущему курсу это около 2700–2900 долларов за килограмм на низкой орбите. Для сравнения, по открытым оценкам стоимости пусков SpaceX, Falcon 9 даёт порядка 2900 долларов за килограмм при использовании многоразовой первой ступени. Цифры сопоставимы. Принципиальное отличие в том, что Falcon 9 экономит за счёт повторного использования первой ступени, а «Союз-5» — за счёт удвоенной грузоподъёмности при умеренном росте стоимости одного пуска.

Откуда берётся снижение. Первое — масштабный фактор. При удвоении выводимой массы стоимость пуска растёт не вдвое, а примерно в полтора раза. Накладные расходы, работа стартовой команды, страховка, логистика — фиксированные затраты. Второе — унификация двигателей. РД-171МВ, РД-180, РД-191 связаны общей агрегатной базой и материалами. Серийность узлов выше, чем была бы при раздельном производстве. Третье — возврат уже построенной инфраструктуры. 45-я площадка Байконура — это бывший стартовый комплекс «Зенита», последний пуск с которого был в 2017 году. Стоимость модернизации существенно ниже строительства нового стола с нуля.

Что говорят критики

У проекта есть и обратная сторона. Критика идёт по трём линиям: концепция ракеты, архитектурные решения, рыночная ниша.

Линия первая — концепция. Член-корреспондент Российской академии космонавтики имени К. Э. Циолковского Андрей Ионин публично указывал, что «Союз-5» изначально проектировался как боковой блок для сверхтяжёлой ракеты «Енисей», а не как самостоятельный коммерческий носитель. Когда боковой блок пытаются использовать как отдельную ракету, начинаются проблемы оптимальности.

Конкретный признак — дальность падения первой ступени. Для оптимально спроектированной двухступенчатой ракеты среднего класса это около 900 километров от старта; для «Зенита» цифра практически совпадала. У «Союза-5» — 1100–1200 километров. Это значит, что первая ступень перетяжелена для своей роли. По оценкам, которые приводили в РКК «Энергия», переделка под чисто коммерческий носитель позволила бы поднять полезную нагрузку с 17 до примерно 20 тонн.

Линия вторая — архитектура. Сергей Сопов, бывший руководитель S7 Space, ещё в 2018 году назвал «Союз-5» «подросшим и потолстевшим „Зенитом"». Формулировка обидная, но содержательная: ракета — эволюция советской машины 1980-х, не новая платформа. Та же логика звучала от экс-руководителей Центра Хруничева в адрес связки «Ангара-А5» и «Союз-5»: оба носителя проектировались с оглядкой на технологический уровень 1990-х и устарели до выхода в серию.

Главный конкретный пункт — топливо. Мировая тенденция — переход на метан: дешевле в производстве, без сажи, лучше совместим с многоразовостью. Метановый BE-4 от Blue Origin уже летает на американском Vulcan. РД-171МВ — вершина кислород-керосиновой школы, но это вершина школы, которая в большинстве новых проектов считается уходящей.

Линия третья — рынок. Эрик Бергер из Ars Technica сформулировал базовое сомнение: «Союз-5» ничем не выделяется среди новых носителей среднего класса, выходящих в эксплуатацию во второй половине 2020-х. Девять лет разработки — и на выходе полностью одноразовая ракета, тогда как у конкурентов первая ступень уже возвращается. По удельной стоимости 300 тысяч рублей за килограмм против 230 тысяч у Falcon 9 по текущему курсу — российская ракета примерно на треть дороже. Falcon 9 ещё и поднимает на низкую орбиту 25 тонн против 17. Отдельный вопрос — кто будет покупать пуски. Большая часть международных контрактов закрылась после 2022 года, и пробить санкционный барьер чисто коммерческим преимуществом «Союз-5» в текущем виде, по оценкам критиков, не сможет.

Что из этого следует. Часть претензий снимается контекстом. Решение делать «Союз-5» как унифицированный блок для «Енисея» — это не ошибка, а сознательный выбор: одна агрегатная база на средний и сверхтяжёлый класс, экономия на серийности. Цена этого выбора — неоптимальная самостоятельная ракета. Часть претензий не снимается ничем. Одноразовая первая ступень в 2026 году — это технологический проигрыш по определению, и серийный «Амур-СПГ» с возвратом ступени появится не раньше начала 2030-х.

Что дальше

План лётно-конструкторских испытаний предусматривает четыре пуска. Первый, 30 апреля 2026 года, состоялся. Дальше — отладка циклограммы, валидация бортовых систем в разных режимах, работа со штатными полезными нагрузками. После завершения испытаний РКЦ «Прогресс» планирует серийное производство, на старте не более одного «Союза-5» в год, с последующим масштабированием по мере спроса.

Главное продолжение — пилотируемая версия. «Союз-5» проектируется в том числе под корабль «Орёл», который должен заменить «Союз МС». «Орёл» в нынешнем виде — это многоразовый возвращаемый аппарат для околоземных и лунных миссий, рассчитанный на четырёх космонавтов. Программа развивается с переменным темпом: сроки готовности корабля к штатным пилотируемым пускам сдвигались несколько раз, текущий ориентир — конец 2020-х. Сертификация «Союза-5» под пилотируемые запуски — отдельный длинный цикл. Требования по надёжности выше, чем у грузовой версии: нужны система аварийного спасения, сертификация двигателей по ресурсу с большим запасом, многократные беспилотные пуски в зачёт. По опыту пилотируемого «Союза-2.1а» этот цикл занял около пяти лет от первого пуска ракеты до первого пилотируемого старта. Для «Союза-5» с «Орлом» это означает, что пилотируемый дебют связки реалистично смотрится не раньше начала 2030-х.

Самый дальний горизонт — сверхтяжёлая ракета «Енисей». По разным версиям проекта, она должна выводить на низкую орбиту 100–160 тонн. Первая ступень «Енисея» компонуется из связки блоков на базе «Союза-5»: пять или шесть блоков в зависимости от конфигурации. РД-171МВ становится опорным двигателем не только среднего, но и сверхтяжёлого ряда. Именно эта роль во многом и продиктовала архитектурные решения «Союза-5», за которые ракету сейчас критикуют. Если «Енисей» дойдёт до железа, российская лунная программа получит свой носитель и тогда вся унификационная логика проекта получит обоснование задним числом. Если не дойдёт — у страны останется носитель среднего класса с неоптимальной первой ступенью и потенциалом коммерческой загрузки на ограниченных рынках. Статус программы «Енисея» сейчас — эскизное проектирование с регулярно сдвигающимися сроками; первый пуск, по разным оценкам, относят к концу 2030-х.

Параллельно ракета адаптируется под пуски с космодрома Восточный и с плавучей платформы «Одиссей»; экваториальный пуск с «Морского старта» добавит к грузоподъёмности 10–15 % за счёт географии. Метановый «Амур-СПГ» с многоразовой первой ступенью сдвинут с конца 2020-х на начало 2030-х; знания, полученные при отладке «Союза-5», лягут в его основу. Кислород-керосин — завершённая школа. Метан с возвратом первой ступени — следующая.

30 апреля 2026 года ракета поднялась с 45-й площадки. Габаритно-массовый макет ушёл в Тихий океан. Двигатель РД-171МВ отработал штатно. Это не конец девятилетней работы. Это её начало в железе. Со всеми оговорками, которые к этому железу прилагаются.
