Система ПВО Саудовской Аравии: зенитная артиллерия и боевые лазеры
Ещё несколько лет назад считалось, что буксируемые зенитные артиллерийские установки безнадёжно утратили свои позиции и больше не являются эффективным средством борьбы с воздушным противником. Однако по мере совершенствования и массового распространения ударных беспилотников среднего и тяжелого класса с дальностью полёта до нескольких тысяч километров интерес к зенитной артиллерии возродился, и помимо разработки новых зенитных систем в ряде стран начали поднимать с хранения скорострельные зенитные автоматы, выпущенные десятки лет назад.
Это связано с тем, что сбивать относительно недорогие дроны зенитными ракетами, многократно превышающими их по стоимости, очень накладно, и атакующая сторона, массированно запускающая помимо ударных БПЛА дроны-обманки, способна быстро истощить запасы дорогостоящих ЗУР противника.
Королевские Силы противовоздушной обороны Саудовской Аравии столкнулись с иранскими «шахедами», переданными йеменским хуситам ещё в начале 2018 года, а в марте 2026 года Иран массово атаковал своими ударными беспилотниками оборонные и нефтегазовые объекты на территории королевства. Ещё до прошлогодних израильско-американских авиаударов по Ирану командование саудовских сил ПВО озаботилось поисками эффективных средств противодействия иранским БПЛА. В частности, в 2023 году начались поставки российских ЗРПК «Панцирь-С1М», расконсервация и ремонт зенитных самоходных и буксируемых установок, имевшихся на складах.
Ещё одним перспективным методом борьбы с беспилотной угрозой является использование лазеров большой мощности, способных не только вывести из строя оптические датчики, но и прожечь корпус БПЛА. И относительно недавно в Королевских силах ПВО появились боевые лазеры китайского производства.
20-мм зенитная артиллерийская самоходная установка M163 VADS
В 1978–1979 годах в Саудовскую Аравию было поставлено 60 американских ЗСУ M163 VADS (Vulcan Air Defense System — Противовоздушная система «Вулкан»). В 1990-е годы в рамках программы безвозмездной военной помощи дружественным странам Соединённые Штаты передали ещё 30 таких установок, взятых со складов американской армии.

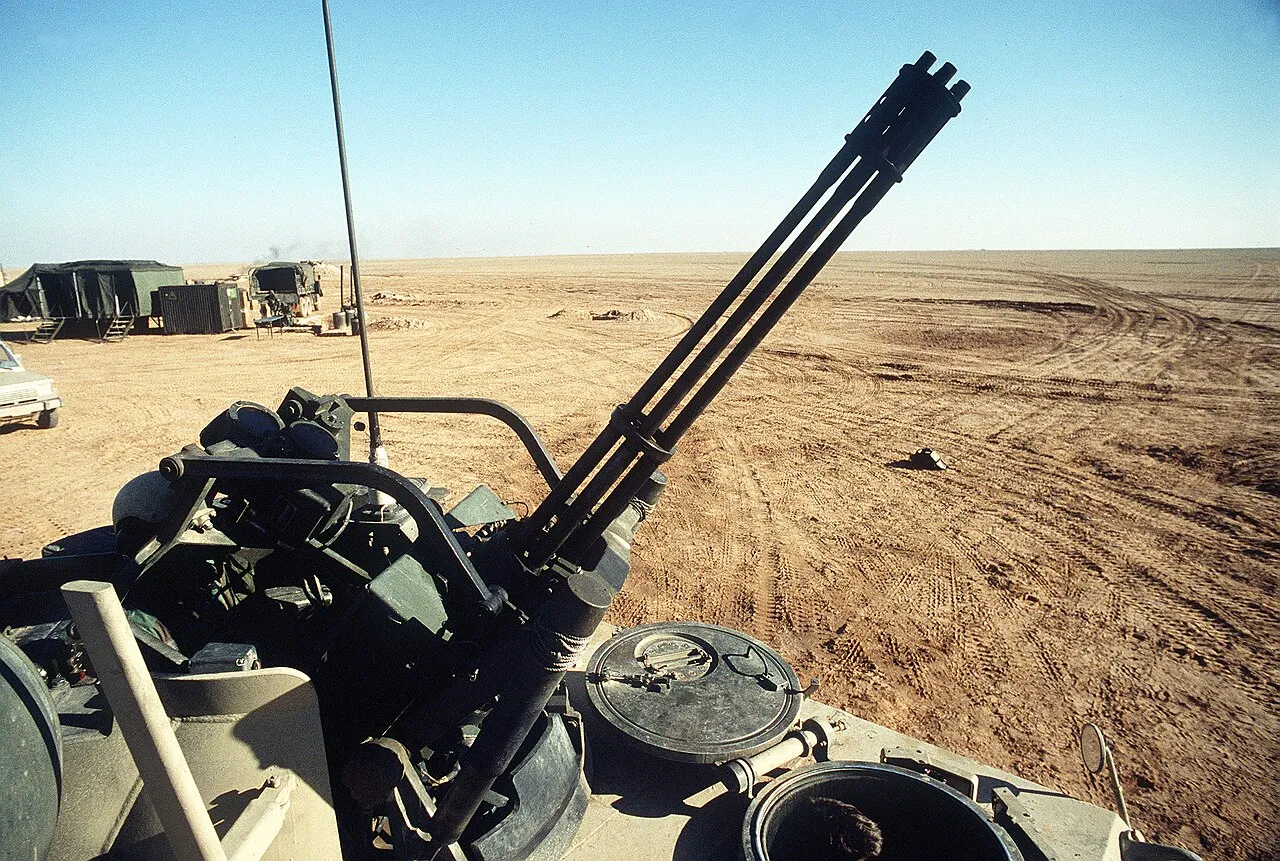

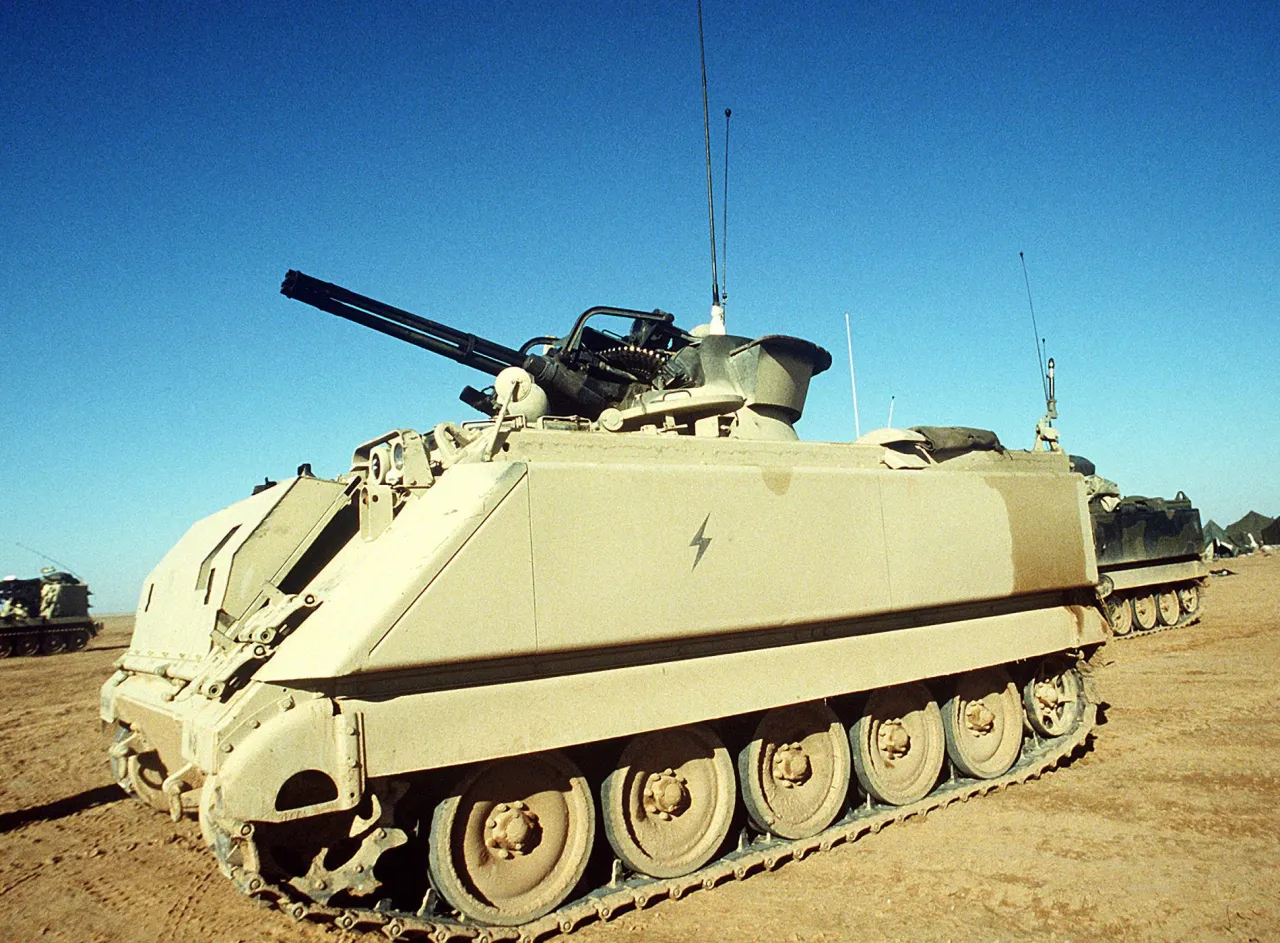

ЗСУ M163 VADS
Зенитная самоходная установка М163 поступила на вооружение Армии США в 1968 году и использовалась совместно с самоходными ЗРК малой дальности M48 Chaparral. Выпуск ЗСУ М163 продолжался до 1982 года, и всего было построено 654 экземпляра. В 1994 году американские военные отказались от самоходных «Вулканов», но в ряде государств они стоят на вооружении до сих пор.
ЗСУ М163 создана на базе гусеничного БТР М113А1. В связи с возросшей массой, на верхнем лобовом листе и бортах установлены дополнительные панели, увеличивающие плавучесть машины. Движение на воде осуществляется посредством перематывания гусениц. На дорогах с твёрдым покрытием ЗСУ, весящая 12,5 т, могла разгоняться до 67 км/ч. Алюминиевая броня корпуса толщиной 12–38 мм обеспечивает защиту от пуль и осколков, однако наводчик защищён только броневым «капюшоном» со стороны задней полусферы. Вооружение зенитки состоит из автоматической шестиствольной 20-мм пушки M61A1 Vulcan с электрическим приводом, установленной во вращающейся турели.
Готовый к применению боекомплект составляет 1180 выстрелов, и еще 1100 выстрелов храниться внутри боевого отделения в запасе. Зенитная установка может вести огонь с темпом 1000 и 3000 выстр./мин. Первый обычно применяется для стрельбы по наземным целям, второй — по воздушным. Имеется возможность выбора фиксированной длины очереди: 10, 30, 60 или 100 снарядов. Огонь ведётся снарядами различных типов: осколочно-трассирующими, осколочно-зажигательными и бронебойно-подкалиберными.
Основным типом боеприпасов для стрельбы по воздушным целям является специализированный зенитный снаряд M246 массой 102 г с начальной скоростью 1030 м/с, снаряженный 8 г взрывчатого вещества и трассирующим составом. Этот боеприпас на дистанции 500 м способен пробить 12,5 мм стальную броню. Эффективная дальность стрельбы по воздушным целям — до 1500 м. Снаряд детонирует при попадании в цель либо самоуничтожается после выгорания трассера на расстоянии примерно 1800 м от среза ствола.
Вращение башни и наведение пушки в вертикальной плоскости в диапазоне углов от –5° до +80° осуществляется с помощью скоростных электроприводов. На случай выхода их из строя имеются ручные механизмы наведения. Справа на башне установлен радиолокационный дальномер AN/VPS-2 с дальностью действия до 5 км и точностью измерения ±10 м. При работе по данным целеуказания, принимаемым по радиоканалу, цель обнаруживается визуально и захватывается для сопровождения оптическим прицелом, который ориентирует на нее антенну радиодальномера. Внешнее целеуказание по радиоканалу осуществляется от РЛС обнаружения низколетящих целей, взаимодействующей с самоходной зенитной батареей.

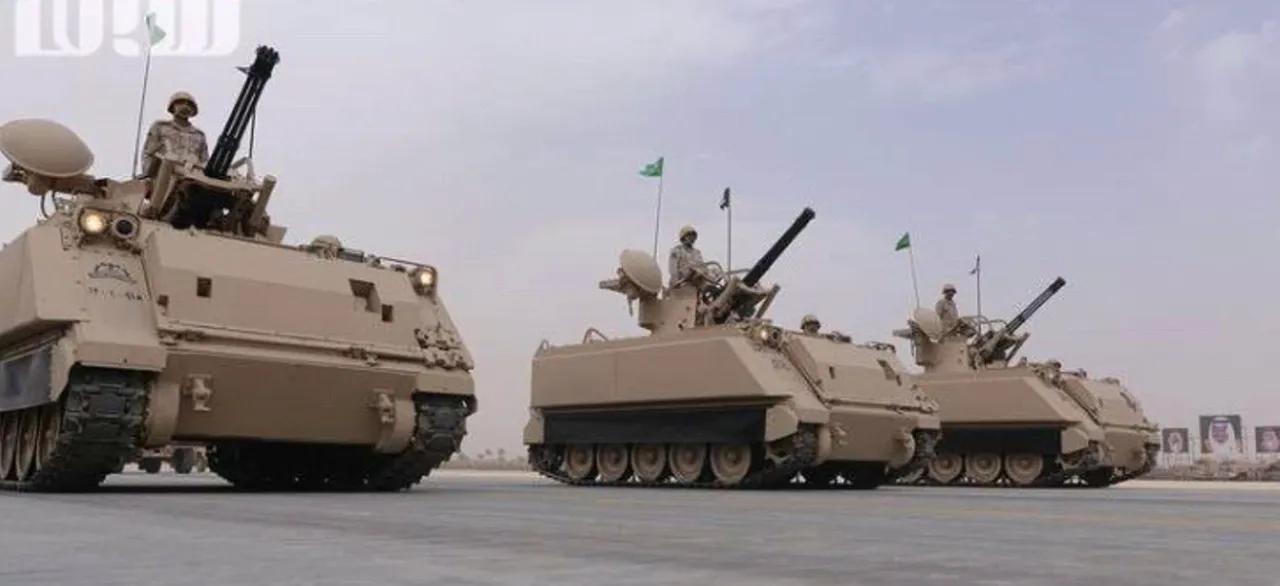

Примерно 15 лет назад саудовские ЗСУ М163 начали передавать на хранение. Однако после начала вооруженного противостояния с йеменскими хуситами этот процесс замедлился, и по состоянию на начало 2025 года в войсках имелось около половины от первоначального количество 20-мм самоходок. Более того, несколько лет назад в СМИ появилась информация о намерении командования Королевских сил ПВО провести модернизацию имеющихся ЗСУ М163 и поднять с хранения находящиеся там машины. При условии оснащения самоходных установок «Вулкан» современными прицельно-поисковыми системами и компактными зенитными ракетами, они могли бы стать эффективным средством борьбы с беспилотниками.
30-мм зенитная самоходная установка AMX-30SA
Согласно справочным данным, в настоящее время Саудовская Аравия располагает приблизительно 140 танками модификации AMX-30S (Sahara). От стандартных французских ОБТ АМХ-30 эта машина отличается дефорсированным двигателем мощностью 620 л.с. (вместо изначальных 720 л.с.), который был перенастроен для более надежной работы при экстремально высоких температурах, более эффективной системой охлаждения, а также защитой от пыли и песка.
Всего с 1976 по 1982 год Саудовская Аравия приобрела у Франции 290 танков AMX-30S. Параллельно с танками королевство заказало 53 зенитные самоходные установки AMX-30DCA (франц. Défense Contre Avions — противовоздушная оборона).

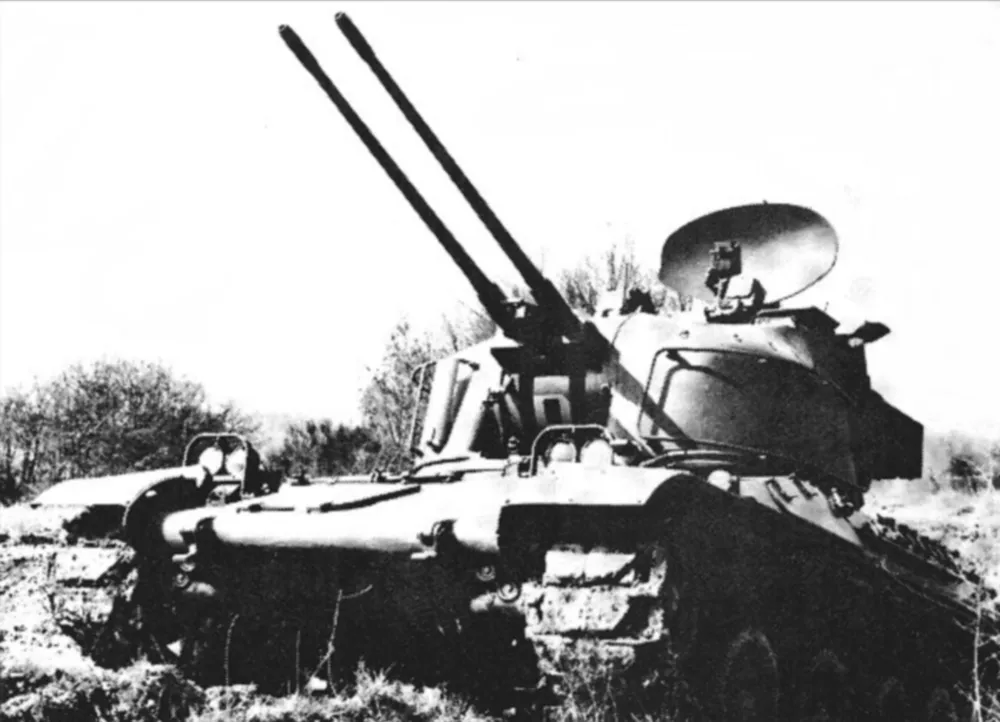

ЗСУ AMX-30DCA
Эта машина была создана путём перестановки башни, взятой с ЗСУ AMX-13DCA, на танк AMX-30S. Справедливости ради стоит сказать, что использование более крупного танкового шасси сделало зенитную самоходку лучше. Увеличился возимый боекомплект, удлинённая и расширенная гусеничная база придала большую устойчивость при стрельбе, что положительно сказалось на точности. Для работы на стоянке используется вспомогательная энергетическая установка.
Специально для саудовских ЗСУ, получивших обозначение AMX-30SA, фирма Thomson-CSF создала РЛС обнаружения Oeuil Vert, работающую на частотах 1710–1780 МГц, c дальностью обнаружения маловысотных целей до 15 км. После того как цель обнаруживается, радар переходит в секторный режим, измеряя дистанцию. Данные поступают в баллистический вычислитель, который рассчитывает упреждение и момент открытия огня. В качестве дублирующих в распоряжении командира и наводчика имеются 6-8-кратные оптические прицелы.
В доработанной башне TG230A размещены две 30-мм автоматические пушки Hispano-Suiza HSS 831A (Oerlikon KCB) с суммарным темпом стрельбы 1200 выстр./мин. Стрельба, как правило, ведётся короткими очередями по 5 или 15 выстрелов. Эффективная дальность — до 3000 м. Максимальная — 5000 м. Досягаемость по высоте — 3500 м. Готовый к применению боекомплект составляет три сотни выстрелов, всего внутри самоходки помещается 1200 снарядов. Вертикальная наводка возможна в пределах от –5 до 85°. Электрогидравлическая система наведения обеспечивает очень высокую скорость разворота башни.
В боевом положении машина весит около 35 т. Защита корпуса осталась такой же, как на базовой модели. Толщина лобовой брони составляет 80 мм, бортовой — 30–35 мм, корма — 30 мм. Башня прикрыта 20–30 мм стальной бронёй. На шоссе ЗСУ AMX-30SA может разогнаться до скорости более 60 км/ч. Запас хода — до 520 км. Экипаж — 3 человека.

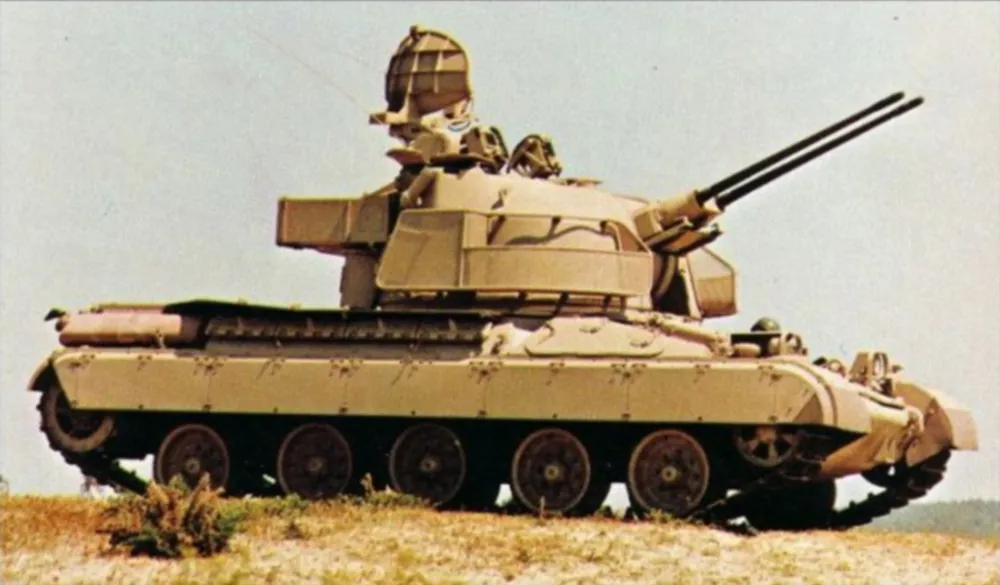

ЗСУ AMX-30SA
Согласно данным Military Balance за 2025 год, в Саудовской Аравии имелось до полусотни зенитных самоходок AMX-30SA, которые эксплуатируются в подразделениях ПВО, приданных танковым и моторизированным бригадам совместно с мобильными ЗРК Shahine.
Боевые машины, вооруженные 30-мм зенитками, выпущенные в разгар холодной войны, по меркам того времени были очень неплохи против боевых вертолётов и дозвуковых ударных самолётов, действующих на малых высотах. Однако в отрытых источниках нет информации о том, как эти ЗСУ себя проявили при отражении атак иранских ударных дронов. Так или иначе, но в настоящее время командование Королевских сил ПВО ищет замену ЗСУ AMX-30SA, и в настоящее время ведутся переговоры с компанией Rheinmetall AG относительно закупки самоходных зенитных ракетно-артиллерийских установок Skyranger 30.

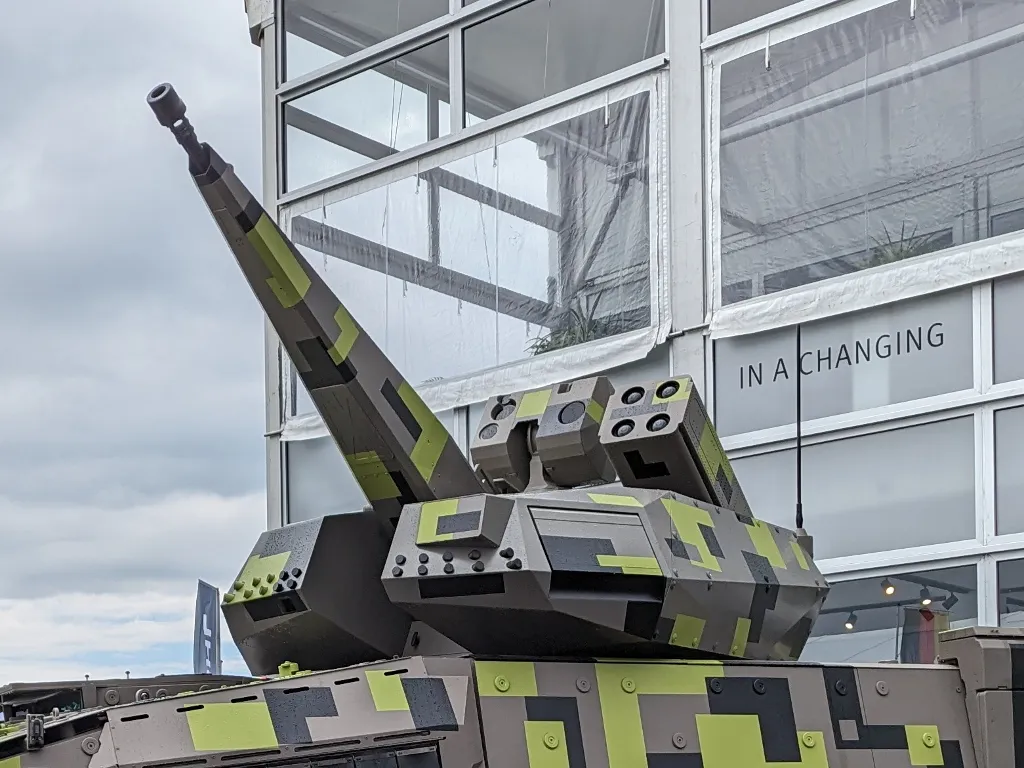

Зенитная ракетно-артиллерийская установка Skyranger 30
Башня с зенитным вооружением Skyranger 30 может быть смонтирована на любое колёсное или гусеничное шасси подходящей грузоподъёмности.

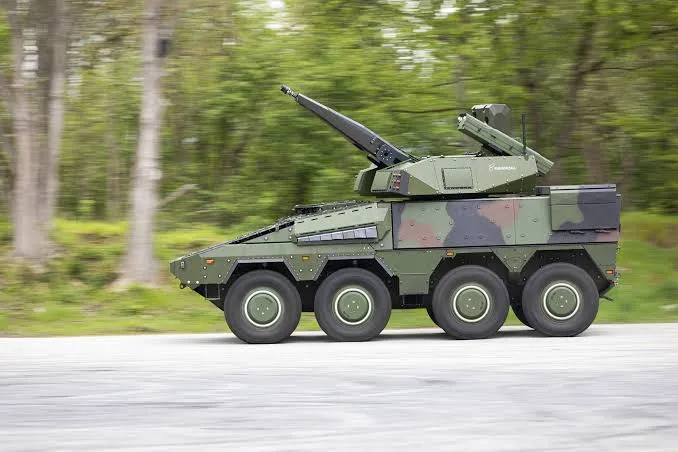

ЗРПК Skyranger 30
В башне установлена 30-мм пушка Oerlikon KCA с эффективной дальностью стрельбы до 3 км. Темп стрельбы одноствольного зенитного орудия составляет 1200 выстр./мин (т. е. как у ЗСУ AMX-30DCA со спаренными пушками). Максимальный вертикальный угол наводки — до 85°. В боекомплекте имеется 252 готовых к применению выстрела с дистанционным программируемым подрывом. Каждый снаряд содержит 160 вольфрамовых шариков, выбрасываемых на заданной дистанции от цели.
Для обнаружения целей и расчёта данных при стрельбе используется многофункциональная РЛС с АФАР S-диапазона. Пять плоских неподвижных антенн, интегрированных вокруг башни, обеспечивают круговой обзор. Дальность обнаружения для цели с ЭПР 1 м² составляет более 20 км, для малогабаритных малоскоростных низколетящих БПЛА — 5 км. Для пассивного обнаружения на машине установлена система FIRST (англ. Fast InfraRed Search and Track — Быстрая инфракрасная система поиска и слежения), которая не демаскирует машину высокочастотным излучением. Для идентификации и сопровождения используется компактное устройство наблюдения, включающее одну тепловизионную камеру MWIR с HD-охлаждением, одну телевизионную камеру Full-HD и два лазерных дальномера, один из которых предназначен для работы по воздушным целям, а другой — по наземным.
Для увеличения дальности поражения на башне предусмотрена установка зенитных ракет с лазерным или инфракрасным наведением, таких как FIM-92 Stinger или Mistralа. В конце 2021 года компания Rheinmetall представила высокоэнергетический лазер, который планируется ввести в состав вооружения ЗРПК Skyranger 30. Заявлено, что мощность лазера превышает 20 кВт, что позволяет сбивать беспилотники в ближней зоне.
Буксируемые 35-мм зенитные установки Oerlikon GDF

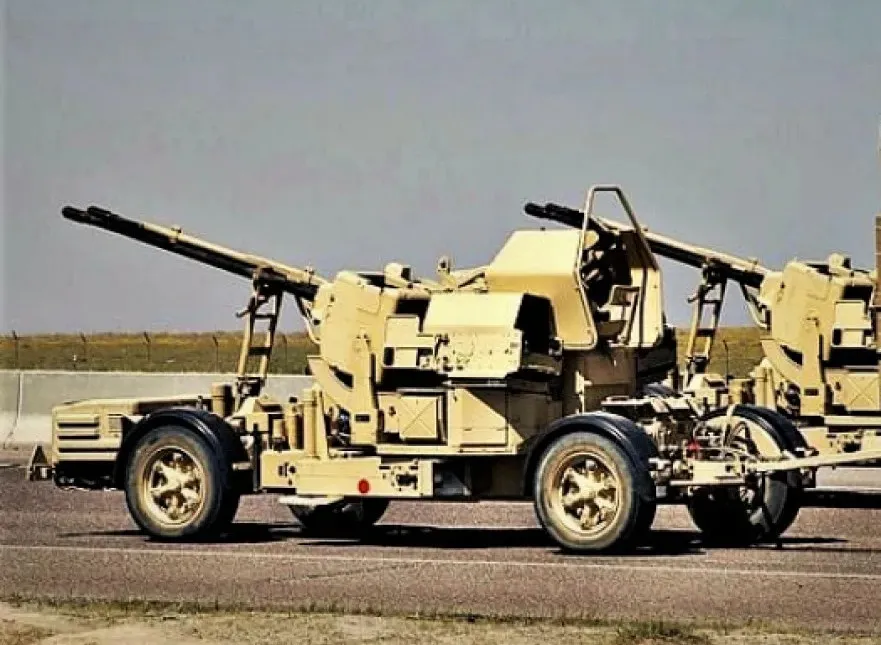

В середине 1970-х Саудовская Аравия заказала несколько десятков зенитных установок Oerlikon GDF-001 под боеприпас размерности 35 x 228 мм. Два спаренных 35-мм зенитных автомата с питанием лентой на 56 патронов были установлены на двухосном прицепе, масса установки в боевом положении составляла 6300 кг. Зенитка комплектовалась телескопическим прицелом и собственным генератором для электропривода наведения. Одной очередью можно было выпустить 28 снарядов, после чего срабатывала отсечка. Стоит сказать, что за каждую зенитку саудовцы заплатили $ 290 000 — очень немало по меркам тех лет.
В составе зенитной батареи имелась радиолокационная система управления огнём Super Fledermaus с импульсно-доплеровской РЛС, работавшей в диапазоне 8600–9600 МГц. Станция с импульсной мощностью 150 кВт могла обнаружить цель типа «истребитель» на дистанции до 40 км. Данные для стрельбы по кабельным линиям передавались на зенитные артиллерийские установки.

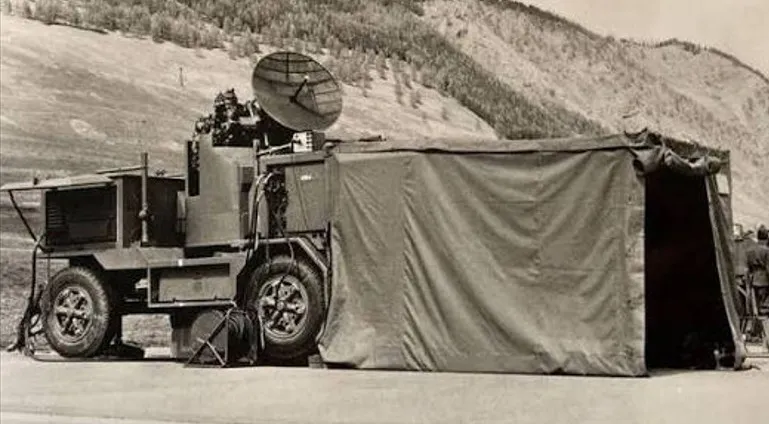

Радиолокационная система управления огнём Super Fledermaus
Для середины 1970-х установки Oerlikon GDF-001, работавшие в связке с РЛС управления зенитным огнём, являлись достаточно совершенным средством противовоздушной обороны на малых высотах. Однако уже к началу 1980-х станция Super Fledermaus, построенная на электронно-вакуумных лампах, уже не могла считаться современной.
Во второй половине 1980-х одновременно с приобретением усовершенствованных установок Oerlikon GDF-005 была осуществлена модернизация имеющихся зениток Oerlikon GDF-001 и интеграция их со станцией управления огнём Skyguard FC, способной управлять огнём зенитной батареи в автоматическом режиме.
Станция управления зенитным огнём Skyguard FC
Система управления огнем Skyguard размещена в унифицированной кабине, монтируемой на двухосном прицепе (общий вес 5 т). В состав станции входят радиолокаторы обнаружения и сопровождения с общим передатчиком, работающие в сантиметровом диапазоне. РЛС обнаружения с антенной, имеющей скорость вращения 60 об/мин, имеет дальность действия более 20 км, способна обнаруживать цели, летящие со скоростью до 1350 м/с, и обладает разрешающей способностью по дальности 160 м. После обнаружения воздушной цели в дело вступает РЛС сопровождения, которая определяет угловые параметры, скорость и дистанцию до цели.
В условиях сильного радиоэлектронного противодействия для сопровождения воздушной цели в автоматическом или ручном режиме может задействоваться телевизионная аппаратура, но использовать её можно только при хорошей видимости. Цифровая ЭВМ осуществляет вычисление координат упрежденной точки для стрельбы и автоматически определяет приоритет при обстреле целей. Команды на управление орудиями зенитной артиллерии передаются по кабельным линиям связи. Внутри фургона имеется собственный генератор электрической энергии.

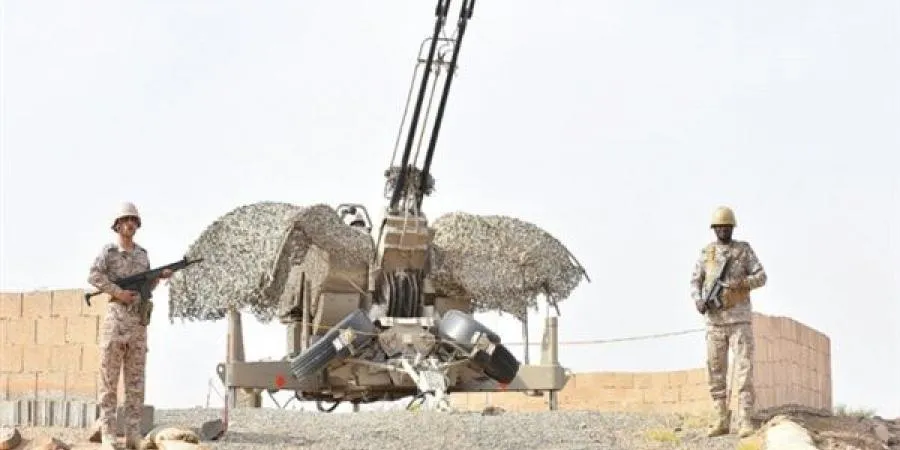

35-мм артиллерийская зенитная установка Oerlikon GDF-005 имеет прицельную дальность стрельбы по воздушным целям до 4000 м, досягаемость по высоте — до 3000 м. Темп стрельбы — 1100 выстр./мин. Эффективная дальность по целям, летящим со скоростью до 400 м/с — 2500 м. Ёмкость зарядных ящиков — 280 выстрелов. Перезарядка запасных патронных коробов и досылание снаряда в ствол происходит автоматически, при этом присутствие расчётов на огневой позиции не обязательно.
В боекомплект входят различные типы 35-мм снарядов: осколочно-трассирующие, бронебойно-трассирующе-зажигательные и осколочно-зажигательные. Снаряды массой 375–550 г имеют начальную скорость 1175–1440 м/с.

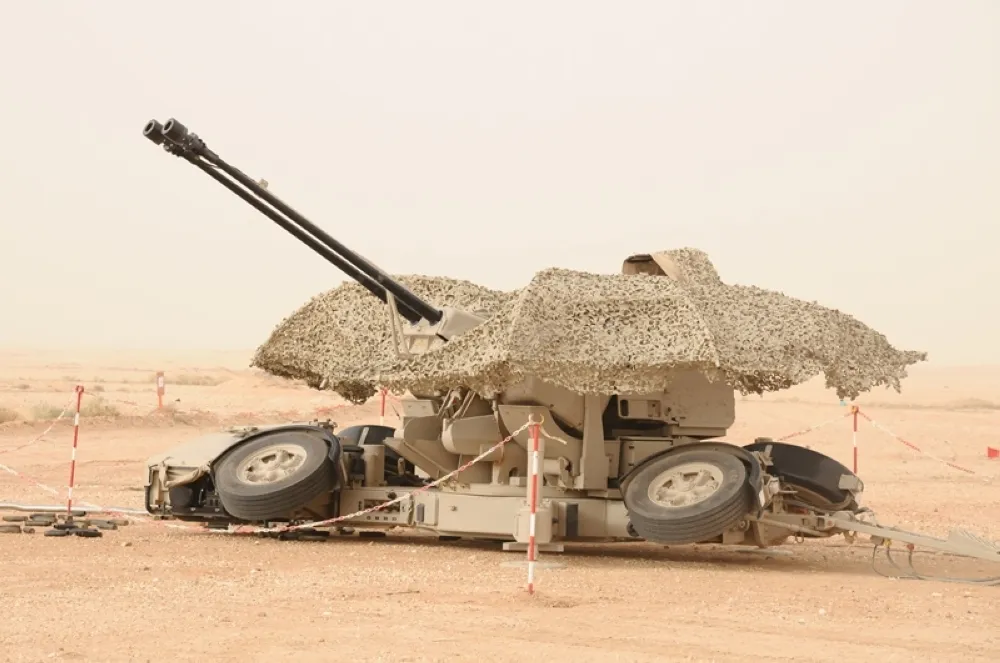

Примерно 15 лет назад саудовские «Эрликоны» были в очередной раз модернизированы. Судя по фотографиям, на 35-мм стволах появились надульные программаторы. Это устройство представляет собой дульный тормоз, дополненный крупным цилиндрическим блоком с электронной аппаратурой. Внутри прочного кожуха, в его задней и средней частях, находятся две индукционные катушки, необходимые для измерения начальной скорости снаряда. За ними расположена более крупная катушка программатора. Перед тем как покинуть ствол снаряд последовательно проходит через две катушки измерителя скорости. Быстродействующий процессор определяет скорость снаряда, вносит поправки в данные для стрельбы и выдает необходимый сигнал на катушку, программирующую взрыватель снаряда типа AHEAD.
В корпусе взрывателя, находящегося в хвостовой части снаряда, помещены приемная катушка и специальный источник энергии, срабатывающий от ускорения при выстреле. Рядом с ними размещено программируемое временное устройство, принимающее данные с программатора и определяющее момент подрыва. По истечении заданного времени приводится в действие электрозапал, подрывающий метательный заряд, выбрасывающий готовые поражающие элементы.
Внутри боеприпаса типа AHEAD, имеющего обозначение PMD330, находится 407 готовых поражающих элемента из вольфрама, каждый из которых весит 1,24 г. Снаряд, маркированный как PMD375, снаряжен 860 ГПЭ массой по 0,64 г. 35-мм снаряд типа AHEAD весит 750 г и имеет начальную скорость около 1050 м/с. Надульное устройство измеряет реальную скорость снаряда, а на основе начальной скорости и данных о цели СУО передаёт данные на программатор и определяет оптимальный момент подрыва. После срабатывания взрывателя ГПЭ разлетаются в переднем коническом секторе шириной до 15° и поражают цель.
Стоимость обычного 35-мм снаряда в зависимости от снаряжения составляет $250–$350 за единицу. Снаряд типа AHEAD дороже примерно в четыре раза. Тем не менее за счёт многократно большей вероятности поражения и меньшего количества боеприпасов, израсходованных на одну цель, применение снарядов с неконтактным программируемым взрывателем гораздо более выгодно.
По имеющейся информации, в настоящее время в распоряжении Королевских сил ПВО Саудовской Аравии имеется более 120 35-мм буксируемых зенитных установок, которые используются на крупных военных базах, радиолокационных станциях и объектах нефтегазовой инфраструктуры.
Буксируемые 40-мм зенитные установки Bofors L/70
В конце 1960-х для замены устаревших 40-мм зенитных автоматов Bofors L/60 начались закупки усовершенствованных шведских 40-мм буксируемых установок Bofors L/70, которые в течение длительного периода времени применялись для прикрытия стационарных военных и инфраструктурных объектов от средств воздушного нападения.

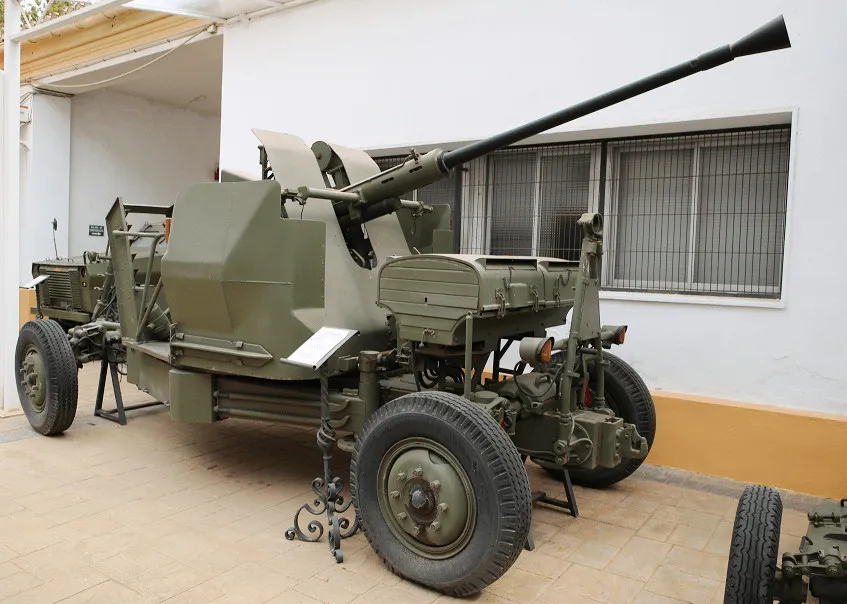

40-мм зенитная установка Bofors L/70 в транспортном положении
Зенитная установка Bofors L/70 является дальнейшим развитием Bofors L/60, активно применявшейся во Второй мировой, но для большей дальности стрельбы в ней используется более мощный боеприпас 40×364R со снарядом массой 870 г. Увеличение внутреннего объёма гильзы в сочетании с облегчённым снарядом позволило довести начальную скорость до 1030 м/с, что положительно сказалось на точности стрельбы и несколько добавило дальность. Кроме этого, был переделан лафет и противооткатный механизм. В ноябре 1953 года орудие Bofors L/70 приняли в качестве стандартной зенитки НАТО, и вскоре оно начало производиться тысячными сериями.

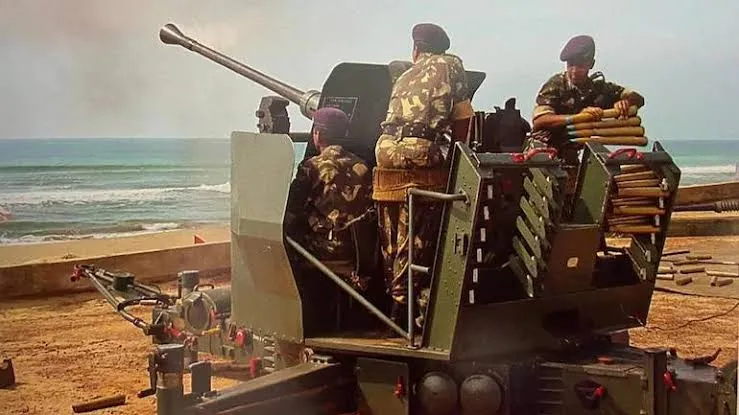

Стрельба из 40-мм установки Bofors L/70
Масса артиллерийской установки с автономным бензиновым энергогенератором достигает 4800 кг. Максимальная дальность стрельбы по воздушным целям — до 8400 м. Эффективная — до 4000 м. Темп стрельбы — 330 выстр./мин. Питание осуществляется из пополняемого магазина на 16 выстрелов. В вертикальной плоскости орудие может наводиться в диапазоне от –4º до +90º. Расчёт — 6 человек. Имеется возможность централизованной наводки зенитных установок с единого прибора управления зенитным огнём. Для этого использовались гидравлические приводы, а команды поступали по кабелю. В качестве централизованного ПУАЗО в Саудовской Аравии использовалась всё та же система управления огнём Super Fledermaus.
Всего Саудовская Аравия приобрела более 150 зенитных орудий Bofors L/70. В 21 веке 40-мм автоматы отправили на хранение, что в значительной мере объяснялось моральным устареванием и физическим износом аппаратуры систем управления огнём. Но после того как со стороны Йемена начали прилетать дроны-камикадзе и крылатые ракеты иранского производства, часть 40-мм зениток вернули со складов.

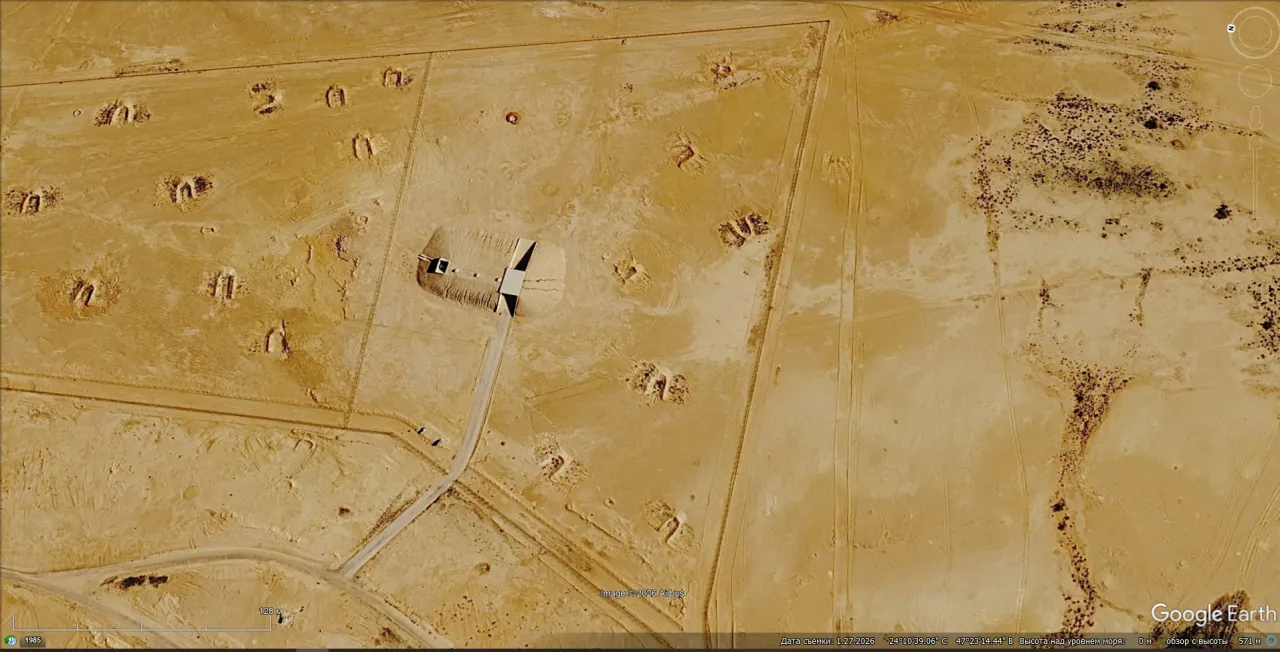

Спутниковый снимок Google Earth: капониры для зенитных орудий в окрестностях одной из саудовских авиабаз. Снимок сделан в январе 2026 года
В открытых источниках нет информации относительно модернизации имевшихся 40-мм зениток. Но с учётом того, что королевство не испытывает трудностей с выделением финансовых ресурсов на закупку и модернизацию вооружений, можно полагать, что возвращённые в строй орудия Bofors L/70 получили новые ПУАЗО и, возможно, программируемые снаряды AHEAD, что должно вдохнуть в них новую жизнь.
Противодроновая лазерная установка Silent Hunter
В связи с ростом угрозы, исходящей от ударных беспилотников, резко обострилась проблема борьбы с ними. Теоретически эффективно бороться с дронами можно при помощи современных зенитных ракетных и артиллерийских комплексов, оснащённых совершенными прицельно-поисковыми радиолокационными и оптоэлектронными средствами.
Однако массовое применение против БПЛА в течение длительного периода времени управляемых ракет является занятием очень расточительным. Так, согласно открытым источникам, экспортная цена ЗУР 57Э6Е для комплекса «Панцирь» составляет примерно в $180 000. При этом затраты на производство одного беспилотника Shahed-136 оцениваются приблизительно в $50 000. Таким образом, дроны-камикадзе выигрывают экономическую гонку у ЗРК, но во избежание серьезного ущерба сбивать их всё равно необходимо.
Отчасти помочь в решении данной проблемы способны зенитные артиллерийские комплексы, в боекомплекте которых имеются снаряды с дистанционным подрывом. Использование снарядов типа AHEAD экономически гораздо более выгодно, чем дорогостоящих зенитных управляемых ракет, но и тут есть нюансы. В ходе отражения массированного налёта БПЛА может быть быстро израсходован боекомплект скорострельных артиллерийских автоматов, а после интенсивной стрельбы стволам орудий требуется время, чтобы они остыли.
С учётом всего этого в последние годы в мире резко возрос интерес к боевым лазерам, способным сбивать беспилотные летательные аппараты в ближней зоне и обладающим низкой стоимостью «выстрела». Не прошла мимо этого тренда и Саудовская Аравия. В 2019 году был заключён контракт на поставку антидроновых систем SkyShield, разработанных и производимых китайской компанией Poly Technologies. Детали сделки и количество полученных саудитами систем ПВО ближней зоны не раскрывались, но судя по косвенным данным, всего было поставлено не менее восьми комплектов.
Аппаратура системы SkyShield смонтирована в фургонах, размещённых на трехосных грузовиках. Полный комплект включает в себя машину с боевым лазером, станцию постановки помех, мобильный командный пункт и фургон с дизельным генератором для выработки электроэнергии, который используется, когда отсутствует возможность подключиться к электросети.

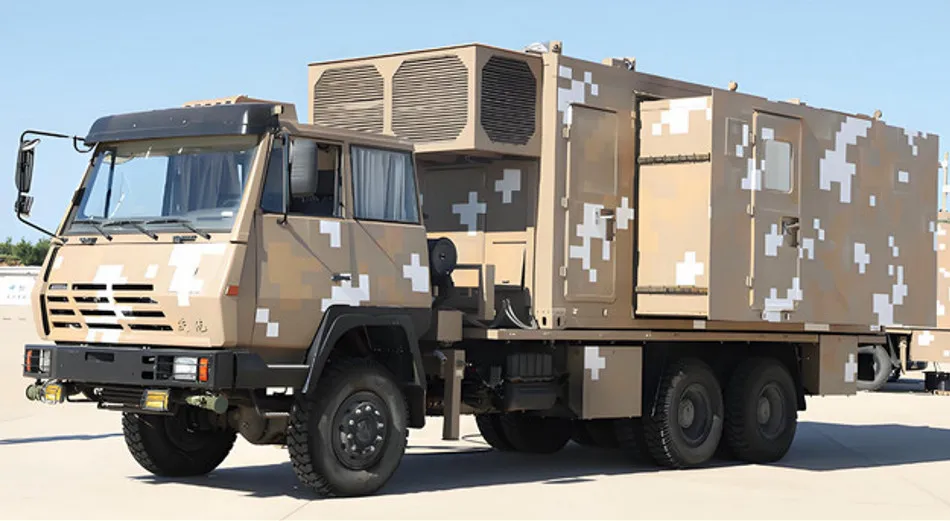

Мобильная дизельная энергетическая установка, используемая в составе системы противодействия БПЛА SkyShield
Станция постановки помех в автоматизированном режиме осуществляет сканирование частот, которые могут использоваться для управления и трансляции данных с БПЛА и подавляет их. Также в районе прикрываемого объекта может осуществляться глушение сигналов спутниковой навигации.

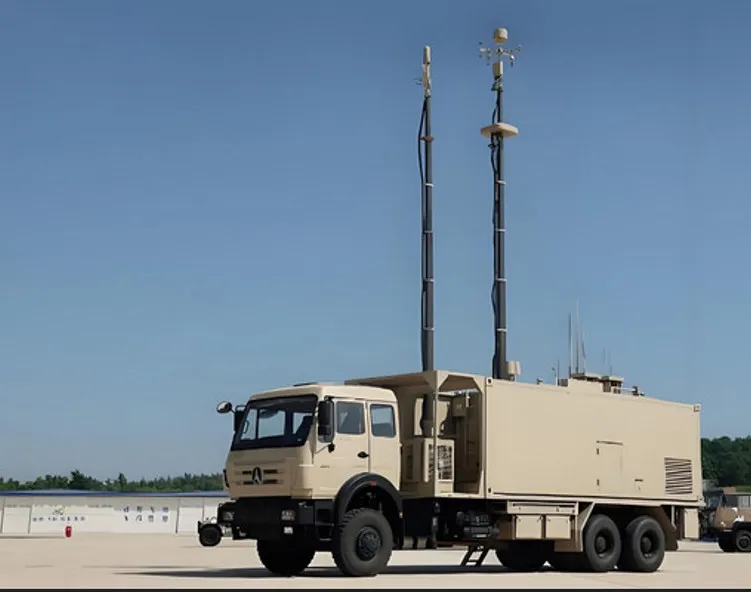

Мобильная станция постановки помех, используемая в составе системы противодействия БПЛА SkyShield
На машине с лазерной установкой Silent Hunter также имеется прицельно-поисковый комплекс, способный функционировать в любое время суток, в составе которого используется компактная радиолокационная станция кругового обзора и оптоэлектронные датчики.

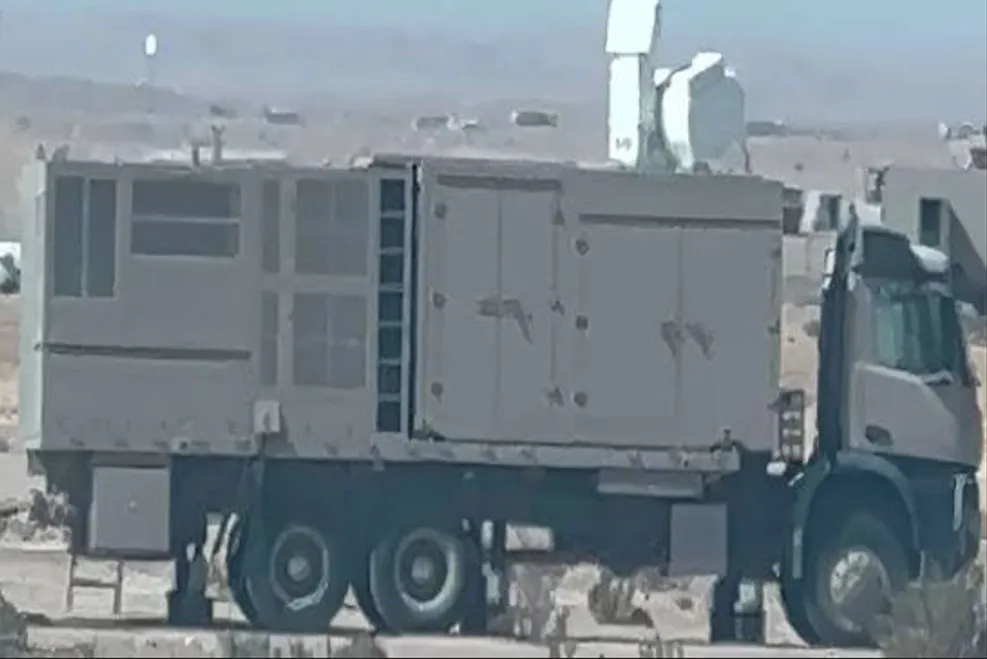

Машина с боевым лазером и прицельно-поисковым комплексом из состава системы противодействия БПЛА SkyShield
Согласно рекламным материалам, на установке Silent Hunter используется оптоволоконный лазер мощностью до 30 кВт, способный прожечь 5-мм стальную пластину на расстоянии 1000 метров или 5 слоев 2-мм стали на дистанции 800 метров. Энергетический потенциал лазера позволяет перехватывать БПЛА на дистанции более 2 км. Дальность ослепления камер наблюдения, установленных на беспилотниках, превышает 3 км. Для того чтобы уничтожить одну цель и переключиться на другую, требуется 6 с.
Боевой лазерный модуль Silent Hunter
Боевые лазеры использовались саудовскими военными для защиты объектов нефтегазовой инфраструктуры, но о результатах боевого применения систем противодействия БПЛА SkyShield в феврале-марте 2026 года достоверной информации нет. Известно, что китайские боевые лазеры Silent Hunter впервые были успешно применены силами ПВО Саудовской Аравии 6 марта 2022 года.
Для своевременного обнаружения воздушных целей и выдачи целеуказания использовалась мобильная РЛС 3D TWA производства китайской корпорации CETC.

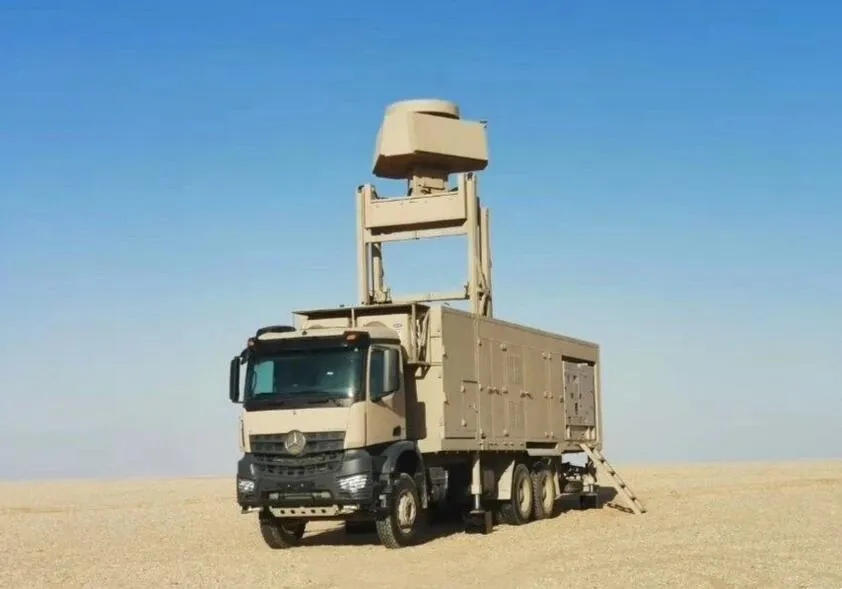

Мобильная РЛС 3D TWA
Эта радиолокационная станция, работающая в диапазоне 2,5–4 ГГц, специально создана для обнаружения низколетящих малоскоростных беспилотников. Дальность обнаружения БПЛА типа Shahed-136 достигает 70 км.
СМИ Саудовской Аравии сообщали, что системе SkyShield вскоре после развёртывания за короткий срок удалось нейтрализовать 13 дронов, запущенных хуситами. В российских СМИ говорилось о невысокой эффективности боевых лазеров. Со ссылкой на неназванного «бывшего саудовского офицера», служившего в королевских ПВО, была опубликована информация, что аппаратура системы SkyShield оказалась нежной и капризной при эксплуатации в полевых условиях, а песчаная пыль рассеивала лазерный луч, что препятствовало поражению беспилотных летательных аппаратов.
Продолжение следует…
