КАЗ EuroTrophy: идеи автоматического отстрела дронов пушками и пулемётами воплощаются в жизнь
На выставке вооружений Eurosatory 2026 компания EuroTrophy GmbH представила обновлённый комплекс активной защиты EuroTrophy — теперь этот монстр может не только уничтожать опасные цели с помощью контрбоеприпасов, но и отстреливаться от них из пулемётов и пушек.
Рынок решает и ситуация вынуждает
Говорить о том, как сегодня FPV-дроны кошмарят бронетехнику, мы не будем. Об этой проблеме буквально каждая бабушка у подъезда знает, если смотрит новости по ТВ. Можем лишь отметить тот факт, что применение этих «жужжалок» одной Украиной не ограничится — в будущих войнах они тоже будут активно использоваться.
Конечно, не в виде китайских игрушек с примотанными гранатами от РПГ-7 или СПГ-9. К тому времени дойдёт до вполне заводских военных изделий с мощными боевыми частями, защищёнными каналами связи, ИИ и прочими «плюшками». В общем, дальше будет только хуже.
Понимают это в Европе и вообще на Западе в целом, поэтому перспективные танки без защиты от дронов там уже даже не рассматриваются. А заодно понимают это и в Израиле, чей комплекс активной защиты «Трофи» («Меиль Руах» — Ветровка) ещё до всей ситуации с дронами и СВО рассматривался чуть ли не как единственный вариант для европейских и американских боевых машин.
Но «Трофи» сам по себе старый. Он может бороться с классическими угрозами по типу противотанковых управляемых ракет или гранат, однако от дронов отбиваться — нет. А кому тогда он нынче нужен без этого функционала? Его ни французы, ни немцы не купят. Это не говоря о том, что свои собственные «Меркавы» с устаревшим вариантом «Трофи» тоже против БПЛА будут уязвимы.
Поэтому компания EuroTrophy GmbH, представляющая собой сборную солянку из компании Rafael (Израиль), немецкого подразделения KNDS и европейского филиала американской General Dynamics Land System, выдала на гора обновлённый «Трофи». И, надо сказать, получилось очень даже неплохо — запихали в конструкцию не только средства обнаружения дронов, но и обеспечили возможность их уничтожения тем, что есть на танке.
Заменили РЛС
Если мы говорим о противодействии комплекса активной защиты атакующим дронам, то на первый план выходит их обнаружение. Всё-таки речь идёт о малоразмерных летающих поделках, которые обладают малой ЭПР (эффективная площадь рассеяния), да к тому же имеют свойство зависать в воздухе или двигаться с небольшой скоростью.
Штатные импульсно-доплеровские радиолокационные станции «Трофи» под названием WindGuard работают в S-диапазоне частот, который характеризуется длиной волны от 7,5 до 15 сантиметров при частотах от 2 до 4 ГГц. Их возможностей вполне хватает для обнаружения высокоскоростных объектов по типу ракет или гранат, обладающих сравнительно большой ЭПР.

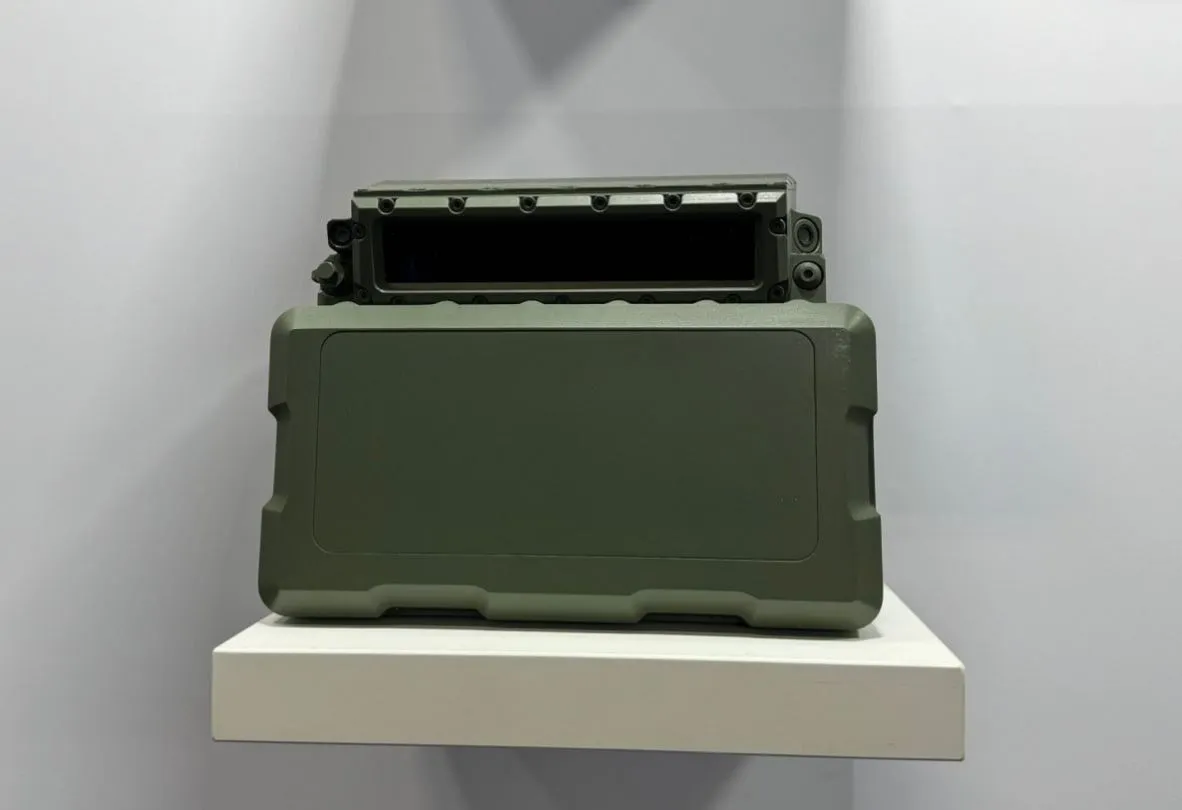

Однако для двигающихся с малой скоростью, да к тому же очень небольших по размеру беспилотников этого недостаточно. Поэтому разработчики решили заменить РЛС типа WindGuard на станции StormGuard, построенные на базе активной фазированной антенной решётки, работающей в X-диапазоне частот (от 8 до 12 ГГц при длине волны от 2,5 до 3,75 см).
Как и их предшественники, РЛС StormGuard умеют обнаруживать противотанковые ракеты и гранаты — причём делают это с большей эффективностью по части определения траектории их полёта. А заодно могут «видеть» объекты с меньшей эффективной площадью рассеяния по типу небольших БПЛА или каких-нибудь барражирующих боеприпасов, подлетающих к танку на высокой скорости.
При этом, учитывая, что беспилотники могут перемещаться на очень низкой скорости или вовсе зависать в воздухе, модернизированный EuroTrophy с РЛС StormGuard имеет своеобразный режим «ближнего обнаружения», который уже был реализован в нашей «Арене-М», испытываемой в войсках.
Принцип его работы заключается в микродоплеровской модуляции от вращающихся пропеллеров дрона. Кончики лопастей при больших оборотах имеют высокую линейную скорость, поэтому отражённый от них радиосигнал получает дополнительные быстрые доплеровские сдвиги. Проще говоря: корпус квадрокоптера может лететь медленно или даже зависнуть, но его винты продолжают вращаться. Для РЛС это выглядит как цель с характерным «дрожанием» отражённого сигнала.
Распределение целей и возможность использования вспомогательного вооружения
Второй по значимостью проблемой комплексов активной защиты, если мы говорим о такой классике, как «Трофи» и подобных ему системах, в контексте борьбы с дронами является их небольшой запас контрбоеприпасов. В штатные, да и в модернизированные пусковые установки много их не засунешь (у той же «Арены-М» их вообще по три на защищаемый сектор), а атакующих беспилотников может быть и десяток, и даже два.
При массированной атаке КАЗ быстро израсходует весь свой боезапас и перестанет выполнять свою основную функцию.
В модернизированном EuroTrophy это решается за счёт двух нововведений. И первое из них — это идентификация и распределение целей.
По сути, радары StormGuard и связанный с ними вычислительный блок анализируют параметры цели — скорость, траекторию, размеры, микродоплеровскую «подпись» — и сопоставляют их с шаблонами, соответствующими различным типам угроз, таким как противотанковая управляемая ракета, граната РПГ, барражирующий боеприпас, квадрокоптер или даже беспилотник самолётного типа.
Второе — распределение целей по методам их уничтожения.
Для примера, если EuroTrophy обнаруживает, что в защищаемый ею объект (танк, БМП и проч.) летит противотанковая управляемая ракета или граната, он, вычислив траекторию этой опасной цели, отдаёт команду на отстрел осколочных контрбоеприпасов. Всё-таки ракета или граната — это штуки высокоскоростные, и чтобы гарантированно их уничтожить с первого выстрела, важно накрыть сравнительно большую площадь плотным потоком осколков/готовых поражающих элементов.
Если же в опасной близости был замечен дрон или барражирующий боеприпас (низкоскоростной объект), система принимает решение уничтожить его с помощью дополнительного/вспомогательного вооружения танка — дистанционно управляемого пулемёта на крыше башни или малокалиберной автоматической пушки.
Для обеспечения такой возможности EuroTrophy фактически встраивается в цифровую систему управления огнём танка и обладает, если можно так выразиться, «открытым» интерфейсом для синхронизации пулемётными/пушечными модулями. При этом компьютер EuroTrophy берёт в учёт все параметры и состояние модуля.
Это касается высоты и места расположения пулемётной/пушечной установки, положения её ствола по углу места и азимуту (куда смотрит ствол в момент обнаружения дрона), скорости наведения, начальной скорости пули/снаряда, её/его типа и много чего ещё. В соответствии с этими данными компьютер вычисляет упреждение и отдаёт команду на поражение цели.
Таким образом EuroTrophy реально повышает свой КПД. На сложные цели по типу ракет и гранат, которые из пулемёта просто не собьёшь из-за их высокой скорости, идут контрбоеприпасы — их хоть и относительно мало, но и такие боеприпасы в танк не каждую минуту летят. Ну а на простые по типу дронов расходуется уже боезапас пулемёта или автоматической пушки — боекомплект у них побольше, поэтому и пострелять можно подольше.
Разумеется, для этого не подойдут пулемётные установки с полностью ручным управлением, как, например, закрытая на Т-64. Они должны быть встроены в автоматизированную танковую цифровую систему управления огнём, но это сейчас не такая уж и редкость. Та же установка ARX 30 с 30-мм автоматической пушкой от французов, например, для таких вещей вполне подходит.
Выводы
Что тут можно сказать?
В первую очередь, конечно, приятно, что израильтяне, как опытные в деле производства комплексов активной защиты, как и мы, пошли по пути обнаружения дронов за счёт их вращающихся пропеллеров. Когда только был опубликован патент на модернизированную таким способом «Арену-М», многие «эксперты» насмехались над глупостью идеи. Но нет, как видим, для КАЗ с радиолокационными станциями это фактически единственный метод обнаружения зависающих беспилотников.
Что же касается самого EuroTrophy, то получился вполне годный продукт. Без лишней мишуры по типу оптико-электронных средств обнаружения и наведения, зато с возможностью задействования пулемётов и пушек для борьбы с дронами. И это правильно, так как на этих убийц с пропеллерами контрбоеприпасов не напасёшься.
Но будет стоить дорого, очень дорого. Стандартный «Трофи» — сам по себе далеко не из дешёвых, а тут речь идёт о куда более широком функционале. Но деваться-то всё равно некуда, купят. Нынче, а тем более в будущем без подобных систем никуда.
