Особенности пушки британского танка «Чифтен»
Не секрет, что в ходе Ирано-иракской войны один из иранских танков «Чифтен» модификации Мк.5Р был захвачен и передан в полностью исправном состоянии Советскому Союзу, в результате чего отечественные исследователи смогли детально ознакомиться с этой британской машиной.
По итогу советские испытатели написали немало весьма занимательных отчётов по этому танку, один из которых касался особенностей его пушки. Документ этот на сегодняшний день практической ценности уже не имеет, но имеет ценность техническую, поэтому настоятельно рекомендуем к прочтению.
Основные особенности танковой пушки

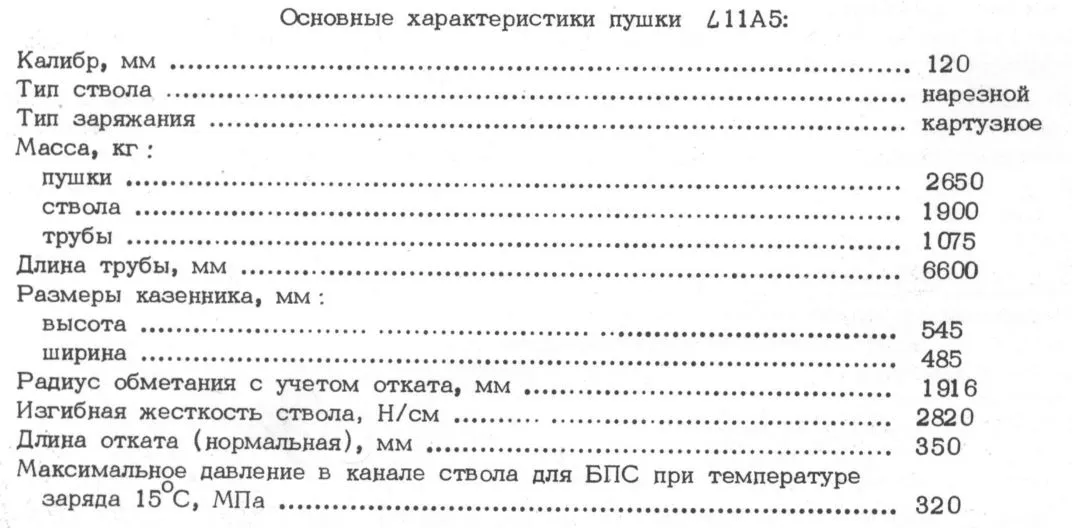

В качестве вооружения основного танка Великобритании используется 120-мм нарезная пушка L11 картузного заряжания, которая была разработана специально для танков второго поколения «Чифтен» и к настоящему времени прошла несколько модернизаций. Рассмотрим конструктивно-компоновочные особенности модификации этой пушки, обозначенной L11A5.
Пушка L11A5 состоит из следующих основных узлов: ствола с казенником, затвора с полуавтоматическим механизмом открывания и закрывания, люльки с ограждением и противооткатных устройств. Для установки пушки в башне используются цапфенные узлы люльки.
Ствол является моноблоком, состоящим из трубы с каморой, с 32 нарезами постоянной крутизны с углом 9°54' (1/18 клб.). Он сопрягается с люлькой через цилиндрические направляющие, выполненные в его казенной части. К наружной части трубы крепится термозащитный кожух.
В средней части имеется утолщение для установки ресивера и восемь наклонных резьбовых отверстия для эжекционной продувки ствола. На дульном утолщении выполнена площадка для крепления устройства (предположительно зеркала) встроенной «выверки» прицела с пушкой.
Казенник прямоугольной формы с вертикальным клином.
Соединение трубы с казенником быстроразъемное, для чего в казенной части трубы и в казеннике выполнена секторная упорная резьба. Отвинчивание ствола в казеннике предотвращается с помощью стопорной пластины. Клиновой затвор служит для запирания ствола и открывается при накате (с помощью копирного устройства).
Отличительной особенностью пушки является безгильзовая обтюрация пороховых газов в канале ствола, которая достигается благодаря применению специального обтюрирующего устройства, состоящего из вставки в зеркале затвора и муфты, установленной на казенном срезе трубы (рисунок). Надежная обтюрация обеспечивается деформацией муфты под действием пороховых газов и плотным ее прилеганием к гнезду каморы и обтюрирующему кольцу затвора.

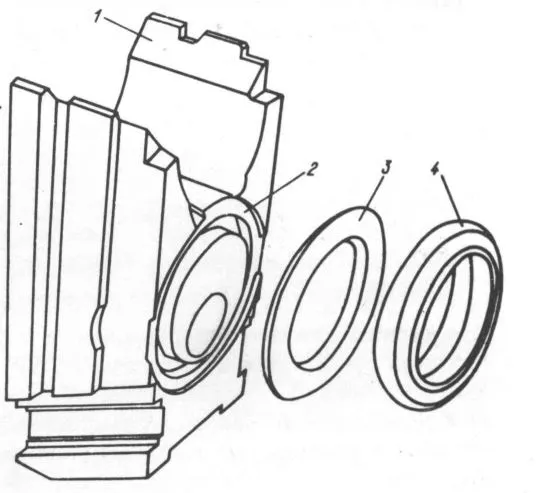

Обтюрирующее устройство: 1 — клин; 2 — гнездо обтюратора; 3 — кольцо обтюратора; 4 — муфта обтюратора
Воспламенение порохового заряда производится от запальных трубок, устанавливаемых в специальное гнездо клина с помощью механизма заряжания, расположенного на казеннике.
Присоединение откатных частей к противооткатным устройствам осуществляется с помощью вертлюга, закрепленного на передней цилиндрической части казенника двумя болтами.
Механизм открывания затвора — копирного типа и состоит из копира, расположенного на кронштейне люльки, закрывающей пружины (торсиона) и оси, на которой расположены кривошип (взаимодействующий с клином) и кулачок (взаимодействующий с копиром и механизмом ручного открывания затвора).
Люлька сварно-литая, обойменного типа, устанавливается в башне в карданных опорах с помощью вкладышей цапф. На внутренней цилиндрической части люльки находятся передний и задний бронзовые вкладыши, которые служат направляющими ствола при откате и накате. На люльке имеются гнезда крепления цилиндров тормозов отката и накатника, компенсатор теплового расширения жидкости, ограждение с расположенными на нем копиром и предохранительным приспособлением заряжающего.
На щеках карданной подвески люльки устанавливаются игольчатые подшипники цапфенных узлов и размещены устройства для установки пушки в амбразуре башни и регулировки осевого люфта.
Противооткатные устройства гидропневматического действия состоят из двух симметрично расположенных относительно оси канала ствола тормозов отката, накатника, размещенного справа-снизу от люльки, и компенсатора теплового расширения жидкости. Тормоз отката кавлкачного типа. Цилиндры тормозов отката крепятся в гнездах люльки с помощью байонетного соединения, а штоки — к вертлюгу, закрепляемому на казеннике.
Полости обоих тормозов отката соединены с компенсатором теплового расширения тормозной жидкости, состоящим из цилиндра и поршня, поджатого пружиной. Поршень компенсатора соединен с указателем, позволяющим судить о количестве жидкости в тормозах отката.
Накатник — гидравлический, состоит из двух сообщающихся цилиндров, соединенных между собой каналом. Один цилиндр служит для размещения поршня со штоком, при движении которого в процессе отката жидкость по каналу перетекает в другой, перемещая плавающий поршень, разделяющий газ и рабочую жидкость и запасая тем самым энергию наката.
В крышке другого (цилиндра высокого давления) размещен шток контрольного устройства, указывающего положение плавающего поршня, а его газовая полость соединена с манометром, по которому можно непосредственно судить о давлении газа в накатнике.
Для анализа точностных параметров пушки L11A5 воспользуемся принятой в танкостроении классификацией погрешностей стрельбы. Точность стрельбы системы пушка-снаряд оценивается тремя видами погрешностей: погрешностью технического рассеивания снарядов, погрешностью технической подготовки при стрельбе с места и погрешностью вибрационного рассеивания снарядов при стрельбе с ходу.
При стрельбе с места точность стрельбы танковой пушки зависит от степени ее динамической уравновешенности при выстреле.
Известно, что динамически уравновешенной является система, у которой сумма моментов активных сил при выстреле (сил давления газа на дно снаряда и сил сопротивления откату) близка к нулю. Это значит, что динамическая уравновешенность пушки зависит от взаимного расположения и взаимодействия тех ее узлов и систем, которыми определяются возникающие при выстреле возмущающие нагрузки.
Динамическая уравновешенность танковой пушки L11A5, как видно из описания ее конструкции, обеспечивается расположением оси цапф, проходящей через центр масс откатных частей, в плоскости оси канала ствола, расположением двух тормозов отката симметрично относительно оси ствола и оси цапф и соединением их рабочих полостей с одним компенсатором теплового расширения жидкости.
Справа внизу расположен один накатник, момент от которого при выстреле компенсируется статическим моментом от веса ствола.
Однако ввиду отсутствия свободного (малоторможенного) отката на начальном участке возможной причиной динамической уравновешенности пушки при выстреле может быть неравномерность работы тормозов отката.
Следует отметить, что повышению стабилизации боя пушки L11A5 в различных условиях стрельбы способствует термозащитный кожух, установленный на стволе, и особое устройство встроенной выверки прицела с пушкой с зеркалом на дульном срезе ствола (оно позволяет при выверке учесть также тепловой изгиб ствола).
С целью оценки точности боя пушки L11A5 были проведены стрельбы по щиту двумя типами снарядов:
— бронебойным подкалиберным снарядом группой из 5 выстрелов на дальность 2000 м;
— бронебойно-фугасным снарядом группой из 6 выстрелов на дальность 800 м.

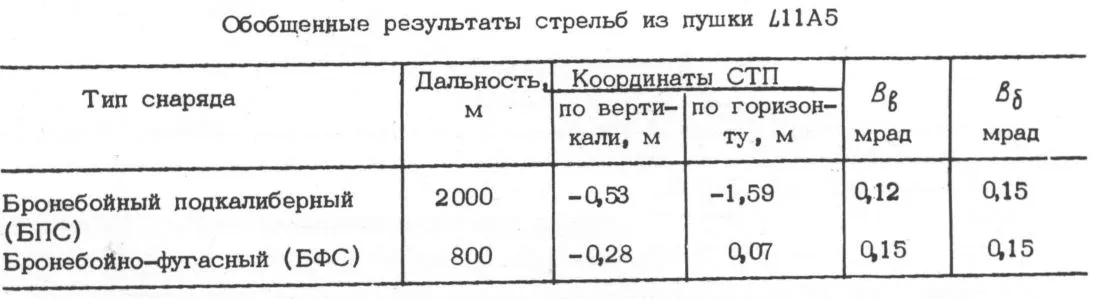

Координаты средней точки попадания (СТП) и величины рассеивания снарядов в вертикальной (Вв) и в горизонтальной (боковое рассеивание Вб) плоскостях (таблица) показывают, что, несмотря на то, что ошибки стрельбы являются статистическими параметрами, достоверно оценить которые можно лишь в результате проведения большого количества опытов, полученные результаты подтверждают оценочную величину погрешности технического рассеивания, определенную на уровне Вв = Вб = 0,15 — 0,18 мрад.
Оценить погрешность технической подготовки стрельбы по ее результатам ввиду ограниченности объема данных не представляется возможным. Учитывая отмеченные выше конструктивные особенности пушки L11A5 и достаточно высокий уровень технологии за рубежом, можно в соответствии с принятыми в отрасли методиками предварительно оценить погрешность технической подготовки пушки L11A5 по усредненным величинам на уровне 0,2 мрад для БПС и 0,25 мрад для БФС.
Вибрационное рассеивание снарядов при стрельбе с ходу определяется угловыми колебаниями ствола в люльке и изгибными вибрациями трубы от действующих на пушку при движении танка перегрузок.
Амплитуда изгибных вибраций трубы зависит главным образом от величины ее изгибной жесткости, которая для пушки L11A5 при длине консольной части трубы 5420 мм имеет значение 2820 Н/см. Эта величина существенно ниже изгибной жесткости других зарубежных и отечественных пушек.
Однако следует отметить и конструктивные решения, которые положительно влияют на точность стрельбы с ходу, а именно вынесение быстроразъемного соединения ствола с казенником за пределы люльки и применение устройства для регулировки осевого люфта в соединении пушка-башня, что уменьшает возможность возникновения дополнительных колебаний ствола относительно люльки, а люльки относительно башни при движении танка.
Оценивая эксплуатационные характеристики пушки L11A5, наряду с положительными сторонами (наличие быстроразъемного соединения ствола с казенником, встроенного контроля противооткатных устройств, встроенного контроля выверки) следует отметить и некоторые негативные моменты.
К ним можно отнести наличие высокоточного обтюрирующего устройства, очень чувствительного к механическим воздействиям и к загрязнению, малую емкость магазина запальных втулок, отсутствие ударного спускового механизма. Кроме того, вызывает сомнение удобство смены ствола через люк в задней части башни, так как в этом случае необходимо специальное приспособление для отвода казенника с пути перемещения ствола.
В целом пушка L11A5 выполнена на современном уровне, с учетом требований по точности стрельбы, а ряд конструктивных решений представляет практический интерес и может быть использован в отечественном танкостроении.
Вывод
Пушка L11A5 является высокобаллистическим танковым орудием, спроектированным с учетом современных требований, предъявляемых к танковым пушкам.
Источник:
«Основные особенности танковой пушки». В.П. Близгарев, В.Н. Касьянов. «Вопросы оборонной техники», выпуск №5 (111), 1983 год.
