Израильские зенитные пулемётные установки винтовочного калибра
Первые зенитные установки в составе вооруженных сил Израиля появились в 1948 году в ходе войны за независимость. Наземная противовоздушная оборона строилась на трофейных и купленных зенитных пулемётных и артиллерийских установках. В дальнейшем закупки ствольных средств ПВО осуществлялись во Франции, в Германии и США. Иногда оружейные сделки носили откровенно нелегальный характер или зенитные установки поступали в Израиль через «третьи руки». В последствии крупнейшими поставщиками различных вооружений для ЦАХАЛ, от легкого стрелкового до бронетехники, являлись армии арабских стран, и брошенное на поле боя оружие советского производства активно использовалось израильтянами.
На начальном этапе формирования израильских подразделений противовоздушной обороны они в основном оснащались пулеметами под винтовочный патрон, а также образцами калибра 12,7–13,2 мм. После того как на вооружении появились 20–40-мм зенитные автоматы, они серьёзно потеснили пулемётные установки, которые продолжали использоваться для прикрытия от ударов с воздуха небольших подразделений, а также монтировались на танках, бронетранспортёрах и автомобилях. Трофейные 14,5-мм ЗПУ, захваченные в ходе арабо-израильских войн, использовались ЦАХАЛ до первой половины 1980-х. В последнее время в связи с широким распространением ударных беспилотников интерес к ЗПУ возродился, и в Израиле разрабатываются автоматизированные пулемётные турели, предназначенные для защиты от БПЛА бронетехники, транспортных средств и стационарных объектов.
Пулеметы Bren, ZB-26 и ZB-30
Ручные пулемёты Bren Mk.II и Mk.III активно использовались еврейскими военизированными формированиями («Хагана») и Армией обороны Израиля (ЦАХАЛ) на этапе её зарождения. В 1948 году несколько сотен британских «Бренов», украденных с английских складов и купленных в разных местах, составляли костяк пулемётного вооружения израильской пехоты.
Ручной пулемёт Bren Mk.II калибра 7,7-мм (.303 British) представляет собой доработанную модификацию чешского пулемёта ZB-30 (Zbrojovka Brno). Пулемёт, принятый на вооружение в Великобритании, получил своё название от первых двух букв названия городов Брно (Brno) и Энфилда (Enfield).
«Брен» наряду со своим чехословацким прародителем считается одним из лучших лёгких пулемётов Второй мировой. Всего на британских, канадских, австралийских и индийских предприятиях было изготовлено более 500 тыс. экземпляров.

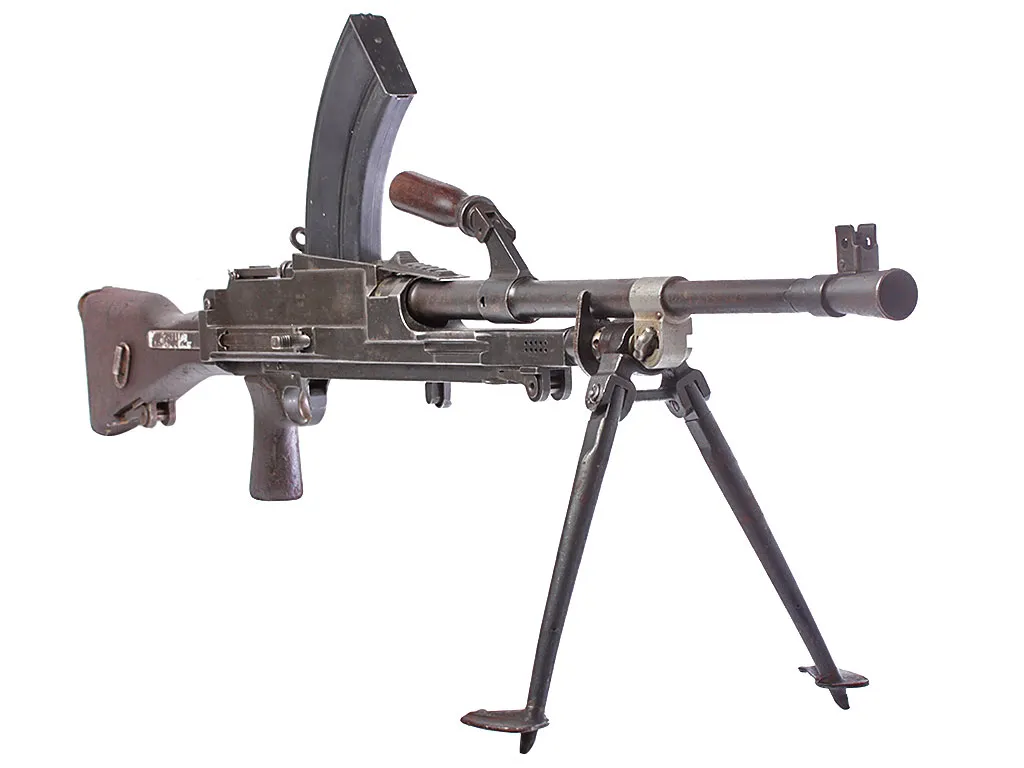

Ручной пулемёт Bren Mk.II
Пулемёт Bren Mk.II в снаряжённом виде весит 11,3 кг. Длина оружия — 1160 мм. Автоматика работает за счёт отвода части пороховых газов из канала ствола с длинным ходом газового поршня и запиранием перекосом затвора. Выстрел производится с открытого затвора (заднего шептала), что позволяет избежать непреднамеренного воспламенения порохового заряда в гильзе при сильном нагреве патронника и улучшает охлаждение ствола, а сам ствол можно быстро заменить. Ударно-спусковой механизм допускает ведение огня одиночными выстрелами и очередями. Стрельба ведётся с опорой на двуногую сошку либо с лёгкого станка, который также имел возможность ведения огня по воздушным целям. Питание осуществляется из магазина ёмкостью 30 патронов или из дисков на 100 патронов. Но свидетельств того, что в Израиле использовались магазины большой ёмкости, нет. Обычно 30-зарядный магазин, чтобы избежать усадки пружины и задержек при стрельбе, снаряжался 27 или 28 патронами. Темп стрельбы: 500–520 выстр./мин. Практическая скорострельность — 120 выстр./мин.

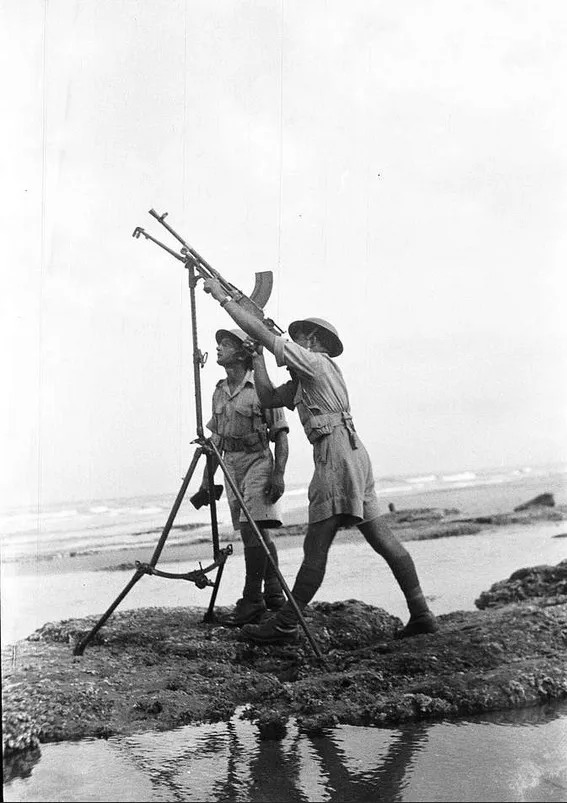

Для пулемётов «Брен» в Израиле имелись зенитные станки, использовавшиеся ранее британскими пехотными подразделениями.
Впрочем, при использовании в качестве зенитного «Брен» имел ряд недостатков: расположение магазина сверху частично перекрывало обзор и затрудняло слежение за воздушными целями, магазины небольшой ёмкости и относительно низкий темп ограничивали практическую скорострельность, что имело значение при ведении огня по быстро перемещающимся целям. Тем не менее благодаря высокой надёжности и небольшой массе в качестве лёгкого средства ПВО Bren Mk.II и Mk.III использовались до конца 1950-х.
ZB-26 (армейское обозначение vz. 26), сконструированный Вацлавом Холеком, был принят на вооружение в Чехословакии в 1926 году, а массовый выпуск начался в 1928 году.
Ручной пулемёт ZB-26
При длине 1165 мм масса ZB-26 без патронов составляла 8,9 кг. Питание из коробчатого магазина на 20 патронов, вставляемого сверху. Верхнее расположение приёмной горловины имеет как минусы, так и плюсы. Недостатком является ограничение обзора при стрельбе, но в то же время такая компоновка ускоряет заряжание и позволяет избежать цепляния грунта корпусом магазина. Темп стрельбы – 600 выстр./мин, но ввиду использования магазина небольшой ёмкости практическая скорострельность не превышает 100 выстр./мин.
Ручной пулемёт ZB-30 отличался конструкцией эксцентрика, приводившего в движение затвор, и системой приведения в действие ударника. Оружие оснащено газовым краном, позволявшим регулировать поступление пороховых газов в цилиндр, и приливом для установки зенитного прицела. Масса ZB-30 увеличилась до 9,1 кг, но он стал надёжней. Темп стрельбы: 500–550 выстр./мин.

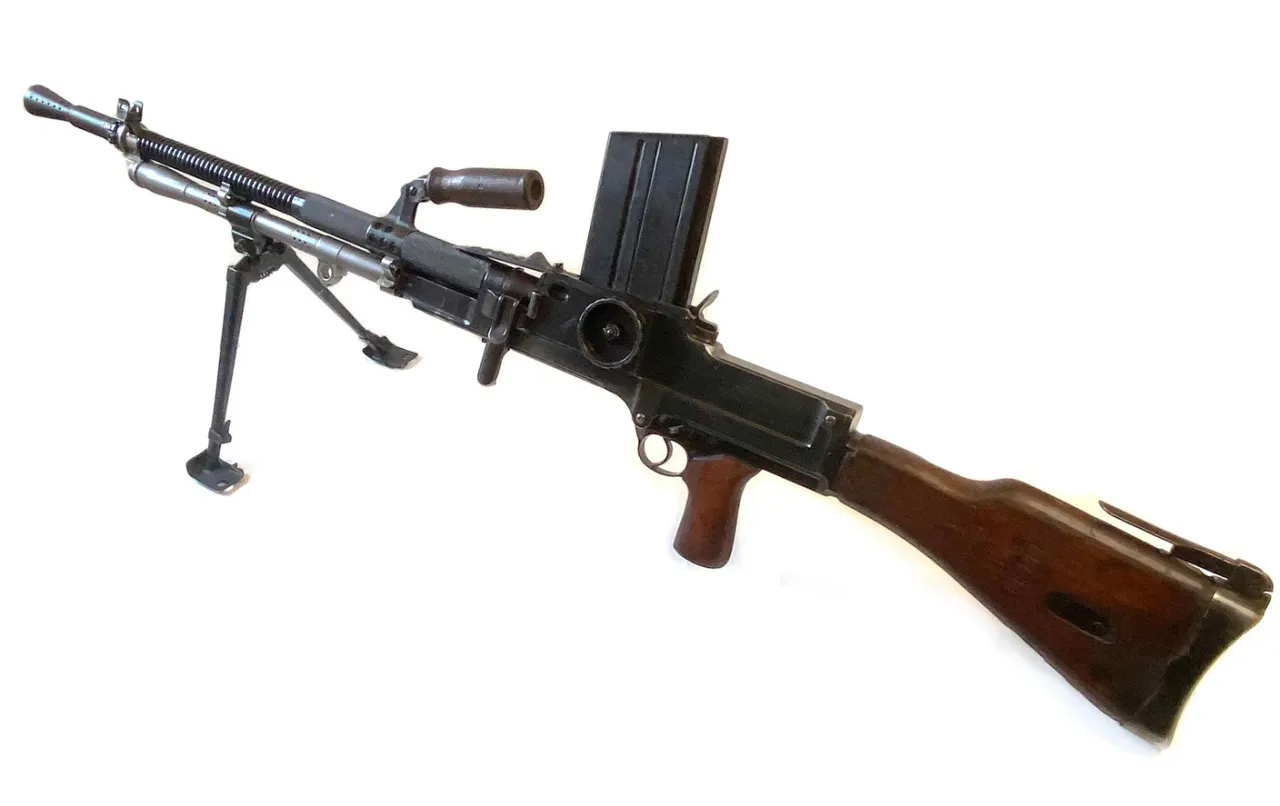

Ручной пулемёт ZB-30
Хотя ZB-26, ZB-30 и Bren проигрывали в практической скорострельности образцам с ленточным питанием, эти ручные пулемёты имели более простую конструкцию и были легче. Пулемёт с магазином на 20-30 патронов не мог конкурировать с МG.34, МG.42 или M1919A6 по плотности огня, но пулемётчик, переносящий лично 6–8 магазинов, имел возможность действовать самостоятельно и обходиться без второго номера расчёта, что существенно повышало мобильность и гибкость применения.

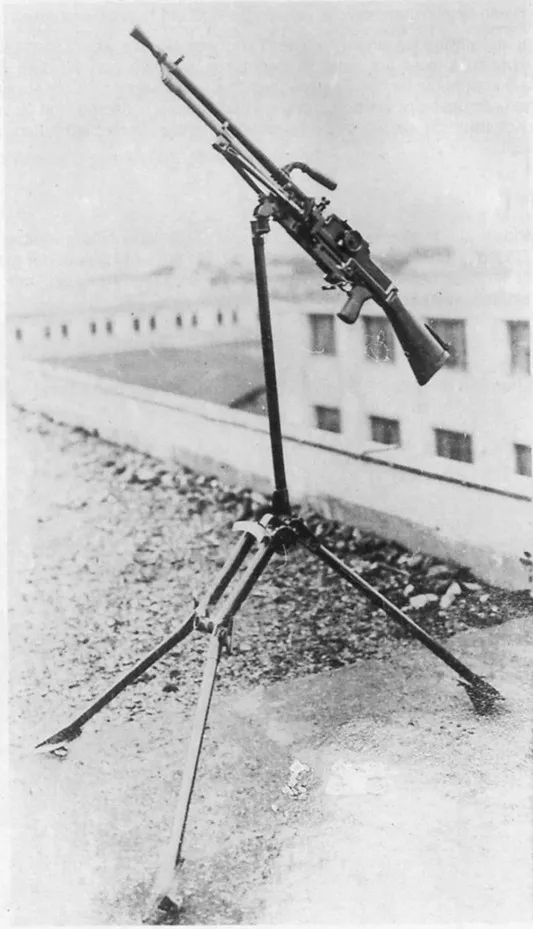

Специальный зенитный станок позволял использовать ручные пулемёты для стрельбы по воздушным целям.
Станковый пулемёт ZB-53
Помимо ручных ZB-26 и ZB-30, израильтяне в 1948-1949 гг. также получили 842 чехословацких станковых пулемёта ZB-53, который в Армии обороны Израиля имел британское наименование Besa и германское MG.37.

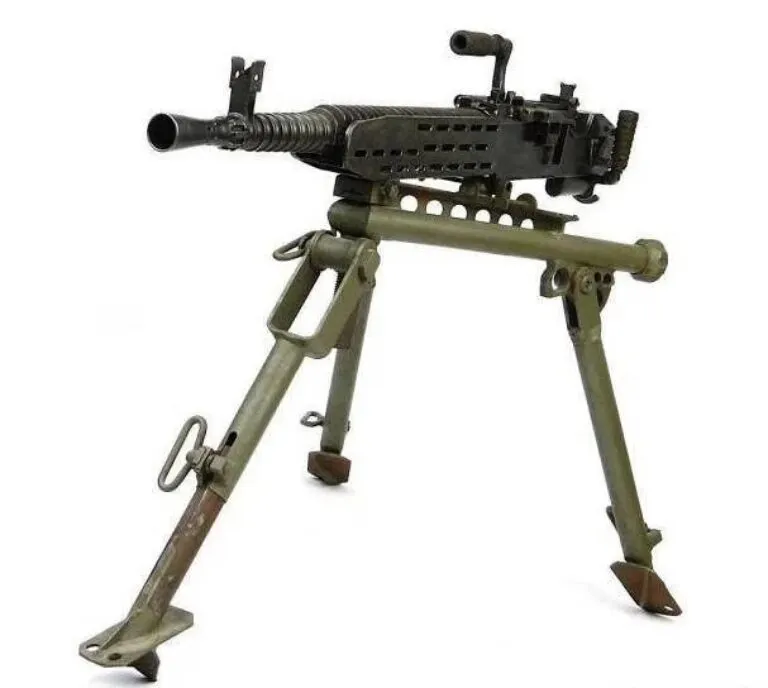

Станковый пулемёт ZB-53
Это был один из лучших пулемётов Второй мировой, также созданный Вацлавом Холеком. Как и в другом чехословацком оружии межвоенного периода, в нём использовался патрон 7,92×57 мм. Официально на вооружение ZB-53 поступил в 1937 году и имел армейское обозначение vz. 37. Благодаря относительно небольшой для станкового пулемёта массе, высокому качеству изготовления, хорошей надёжности и высокой меткости ведения огня, ZB-53 пользовался популярностью в войсках.
Автоматика ZB-53 работала за счёт отвода части пороховых газов через боковое отверстие в стенке ствола. Запирание канала ствола осуществляется перекосом затвора в вертикальной плоскости. В случае перегрева ствол мог быть заменён. Масса пулемёта со станком составляла 39,6 кг, длина – 1 096 мм. Имелся переключатель темпа стрельбы с 500 до 800 выстр./мин. Высокая скорострельность была необходима при ведении огня по самолётам.
Для зенитной стрельбы пулемет крепился на вертлюге откидной раздвижной стойки станка.
Пулемёты MG.34, MG.42 и MG.15
Достоверно известно, что в конце 1940-х Чехословакия поставила в Израиль 5 489 пулемётов MG.34. Это было оружие, произведённое на предприятии Waffenfabrik Brünn (так в нацистской Германии именовали Zbrojovka Brno) и захваченное у немецкой армии.
Пулемёты MG.34 на сошках и на станке
MG.34, разработанный фирмой Rheinmetall-Borsig AG, стал первым массовым универсальным пулемётом с ленточным питанием, который мог использоваться как ручной при стрельбе с сошек, а также как станковый и зенитный со станка или треноги.

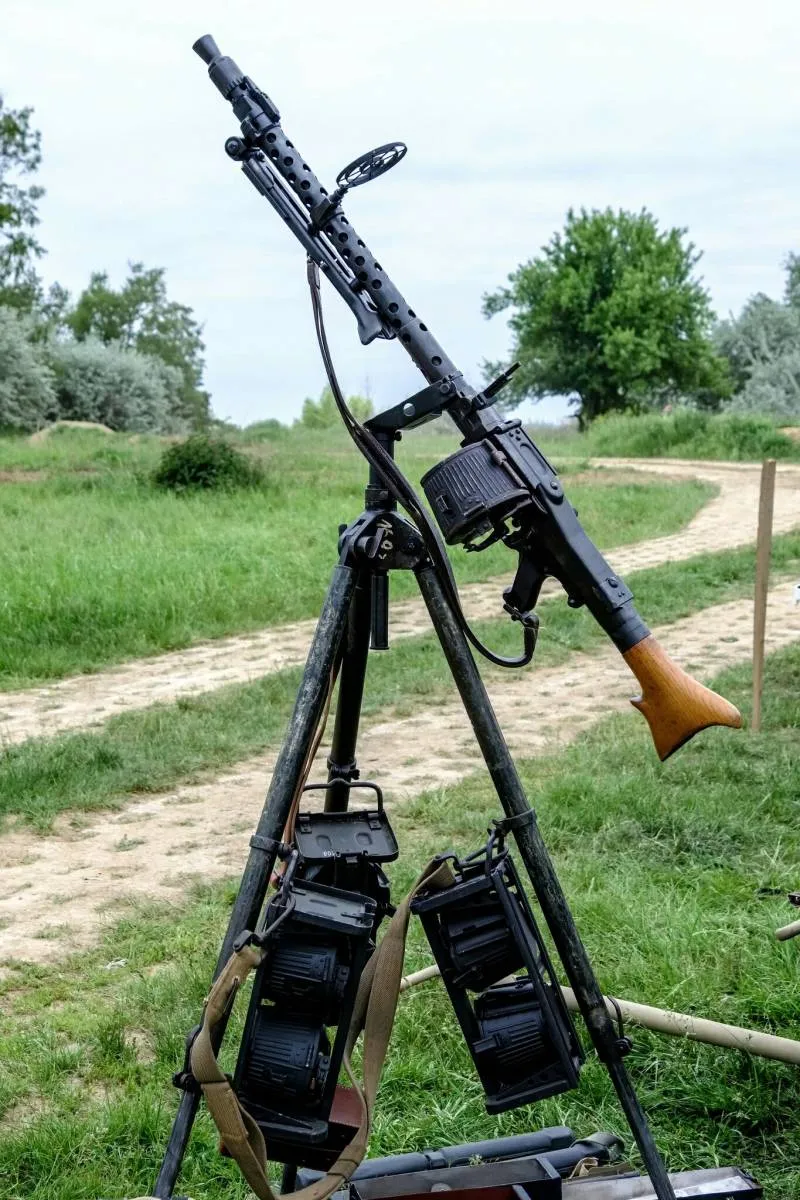

Пулемёт MG.34 на зенитном станке
Автоматика MG.34 работала за счёт отдачи ствола с коротким ходом, запирание осуществлялось затвором с вращающейся личинкой. MG.34 в ручном варианте без патронов весил немногим более 12 кг и имел длину 1219 мм. Пулемёты первых серий давали темп стрельбы 800–900 выстр./мин. Однако, исходя из боевого опыта, за счёт использования затвора меньшей массы на модификации MG.34/41 темп увеличили до 1200 выстр./мин. В случае перегрева ствол мог быть быстро заменён. Ствол полагалось менять через каждые 250–300 выстрелов. Для этого в комплекте имелись два-три запасных ствола и асбестовая рукавица.
Пулемёт, устанавливаемый на станке, заряжался лентой из коробки на 150 патронов (Patronenkasten 36) или 300 патронов (Patronenkasten 34 и Patronenkasten 41). В ручном варианте применялись компактные цилиндрические коробки на 50 патронов (Gurttrommel 34). Также имелся вариант с магазинным питанием: у пулемётов крышка короба с лентопротяжным механизмом заменялась крышкой с креплением для 75-патронного спаренного барабанного магазина Patronentrommel 34, конструктивно сходного с магазинами ручного пулемёта MG.13 и авиационного MG.15. Магазин состоял из двух соединённых барабанов, патроны из которых подаются поочерёдно. Темп стрельбы при питании из барабанного магазина был выше, но такой вариант в войсках не прижился.
При всех своих достоинствах MG.34 был сложен и дорог в производстве. В 1942 году на вооружение был принят более совершенный пулемёт MG.42, но выпуск MG.34 продолжался до 1945 года.
Разработка нового единого пулемёта MG.42 была инициирована вскоре после принятия MG.34 на вооружение, и в 1938 году фирма Metall-und Lackwarenfabrik Johannes Großfuß представила свой образец. Доводка конструкции и подготовка к серийному производству шли несколько лет, и после тщательных войсковых испытаний MG.42 был принят на вооружение в 1942 году.
Пулемёт MG.42
MG.42 имел длину 1200 мм и был немного легче, чем MG.34, масса без патронов – 11,57 кг. В зависимости от веса затвора темп стрельбы 1000-1500 выстр./мин. Автоматика MG.42 функционировала за счёт отдачи ствола при его коротком ходе, с запиранием затвора роликами с разведением в стороны. Переход на роликовый затвор с затвора MG.34 с поворотной головкой позволил значительно увеличить темп стрельбы без потери надёжности. Как и в предыдущей модели, проблема перегрева ствола при продолжительной стрельбе решалась путём его замены. При производстве MG.42 широко использовались штамповка и точечная сварка, что позволяло снизить цену и трудоёмкость. С целью упрощения конструкции произошёл отказ от возможности подачи ленты с любой стороны, магазинного питания и переключателя режимов огня.
Хотя конструктивно MG.42 был совершенней, чем другие пулемёты, имевшиеся в Израиле, именно MG.34 стал основой пулемётного вооружения АОИ в конце 1940-х — начале 1950-х годов.
Пулемёты этого типа, приспособленные для ведения зенитного огня, использовались на специальных станках с грунта и монтировались на различные транспортные средства.
Помимо пехотных MG.34 и MG.42, Армия обороны Израиля эксплуатировала авиационные MG.15, приспособленные для стрельбы по воздушным целям.
Авиационный пулемёт MG.15
Пулемёт MG.15 спроектирован на базе ручного пулемёта MG.30, который, в свою очередь, вёл свою родословную от S2-100, созданного в 1929 году швейцарской фирмой Waffenfabrik Solothurn AG. Официальное принятие MG.15 на вооружение произошло в 1936 году. Всего в годы Второй мировой было выпущено более 17 000 пулемётов этого типа.
MG.15 был достаточно лёгким, без патронов он весил 8,1 кг, длина – 1 090 мм. Темп стрельбы: 900–1 000 выстр./мин. Для питания патронами использовался 75-зарядный двойной барабанный магазин.

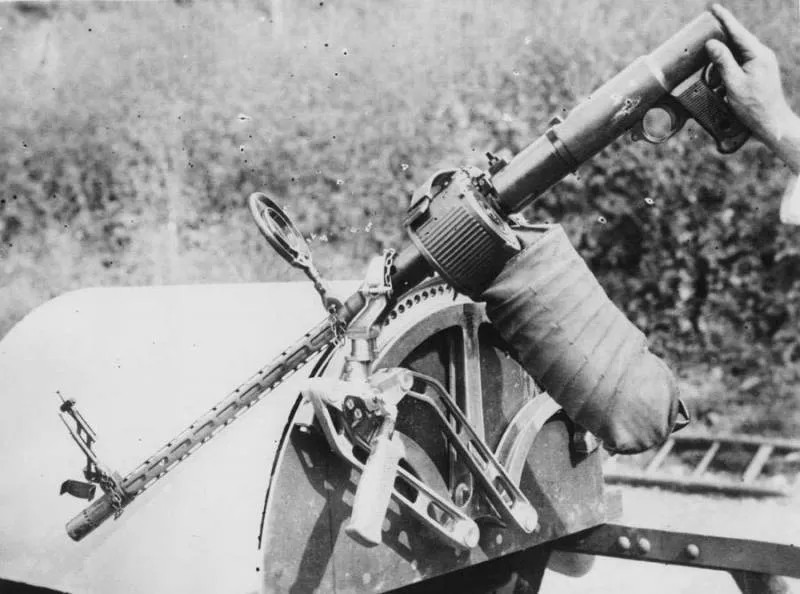

Начиная с конца 1942 года для компенсации «пулемётного голода» несколько тысяч пулемётов MG.15, хранившихся на складах и демонтированных с самолётов, стали массово модифицировать для нужд авиаполевых дивизий Люфтваффе. Снятые с самолётов MG.15 ставили на треножные станки норвежских пулемётов m/29 Browning и переделывали в ручные пулемёты. Значительное количество MG.15 получили лёгкие зенитные треноги фабричного изготовления из алюминиевого сплава, и несколько таких импровизированных зенитных установок попало в Израиль.
Поставки пулемётов из Чехословакии, осуществлявшиеся в 1948–1949 годах, сыграли очень важную роль в Войне за независимость. До 1 июня 1948 года Израиль получил 20 000 винтовок, 2 800 пулемётов и 27 млн патронов. Чехословацкое оружие доставлял флот из двенадцати грузовых судов. После разгрузки первых шести транспортов появилась возможность насытить израильские вооружённые формирования стрелковым оружием и патронами (кроме патронов 0.303). В двенадцати пехотных бригадах не было ни одного пехотного отделения без пулемёта. Через пару месяцев в распоряжении АОИ имелось 37 000 винтовок, 4 600 пулемётов и 65 млн патронов. Пулемёты чехословацкого производства под патрон 7,92×57 мм оставались на вооружении в частях первой линии АОИ до середины 1960-х, а в резервных и учебных подразделениях и в территориальной обороне имелись в 1973 году.
Станковый пулемёт Browning M1917А1
В условиях жесткого эмбарго и острой нехватки вооружения еврейское подполье («Хагана») и первые подразделения ЦАХАЛ получали пулеметы из разных источников. Израиль закупал американское оружие через европейских посредников или с помощью еврейской диаспоры в США.
В частности, к моменту окончания Войны за независимость в АОИ имелось более 150 станковых пулемётов Browning M1917А1. Это оружие под патрон 7,62×63 мм, созданное Джоном Браунингом в содружестве с компанией Colt, представляло собой аналог пулемёта Максима, но отличалось более простой конструкцией.

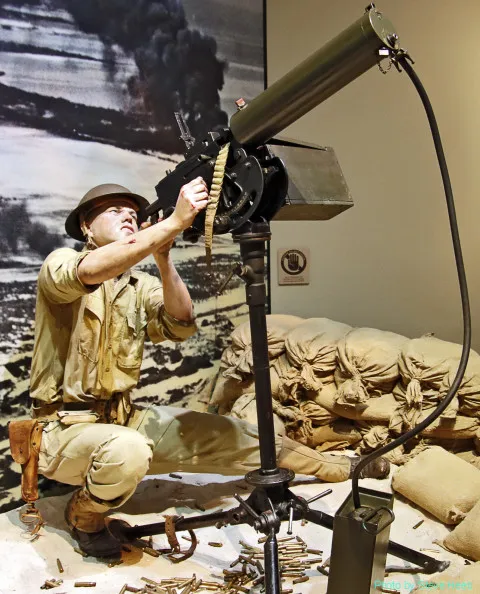

Станковый пулемёт Browning M1917А1
Вес пулемёта в боевом положении на станке составлял 47 кг. Ёмкость ленты – 250 патронов. Темп стрельбы – 600 выстр./мин. Благодаря водяному охлаждению M1917А1 мог вести интенсивный огонь в течение длительного времени.
Пулемёты Browning M1917А1 комплектовались прицелом, который допускал эффективную стрельбу как по наземным, так и по воздушным целям. Штатный треножный станок обеспечивал угол вертикальной наводки, достаточный для ведения зенитного огня.
Станковый пулемёт Browning М1919А4
Пулемёт Browning M1917А1 был весьма надёжен и благодаря водяному охлаждению ствола мог достаточно долго вести интенсивный огонь. Но ещё до завершения Первой мировой войны стало ясно, что этот пулемёт не удовлетворяет требованиям в части возможности переноски на большие расстояния и мобильности на поле боя. В результате на вооружение была принята модификация пулемёта Браунинга М1919 в варианте М1919А4 с облегчённым станком-треногой М2. Именно этот пулемёт стал основным во время Второй мировой.

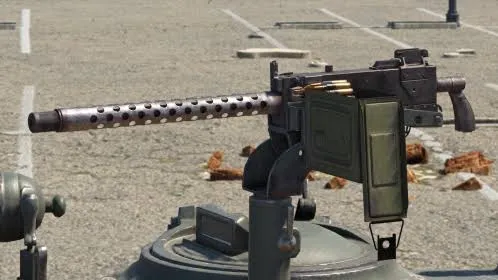

Пулемёт Browning М1919А4 на станке М2
Основным отличием М1919А4 от M1917А1 было использование массивного ствола воздушного охлаждения, заключенного в перфорированный кожух. Быстрой замены ствола в боевых условиях не предусматривалось, так как после каждой смены ствола пулемёт нуждался в регулировке зазора между казённой частью ствола и зеркалом затвора. Кроме того, пулемёт получил новый низкопрофильный станок М2, имевший упрощённые (по сравнению со станком М1917) механизмы наведения и значительно меньший вес. Масса пулемёта Browning М1919А4 вместе со станком составляла 20,5 кг. Темп стрельбы – 400-450 выстр./мин. Питание осуществлялось из ленты на 250 патронов.

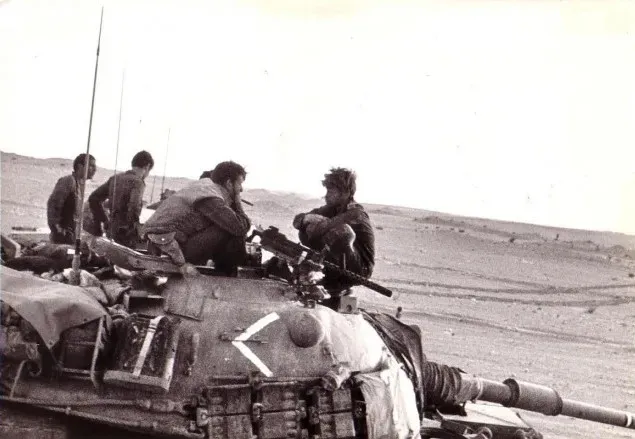

Хотя штатный пехотный станок М2 не допускал ведения огня с большими углами возвышения, пулемёт М1919А4 очень часто использовался в качестве зенитного, для чего он монтировался на различные турели и специально созданные станки. Зенитными пулемётами этого типа штатно оснащались многие американские танки и бронемашины.

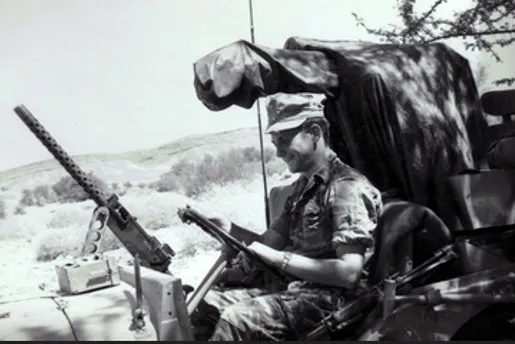

Носителями пулемёта часто также являлись лёгкие автомобили повышенной проходимости. Такие машины с пулемётным вооружением использовались для разведывательно-дозорной службы, сопровождения транспортных колонн, охраны штабов и важных тыловых объектов. Пулемёт, установленный на вертлюге, с одинаковым удобством можно было использовать для стрельбы по наземным и воздушным целям.
Таким образом, пулемёты М1919А4 использовались в большинстве стран, где они имелись на вооружении, в том числе и в Израиле.
Поставки пулемётов М1919А4 в Израиль начались в 1950-е годы, но оружие американского производства передавалось не напрямую, а через посредников. Что касается точного числа переданных М1919А4, то оно неизвестно. Судя по всему, речь идёт о нескольких тысячах экземпляров. В пехотных подразделениях ЦАХАЛ станковый М1919А4 после Войны Судного дня 1973 года был вытеснен бельгийскими MAG-58. Но на бронетехнике и лёгких джипах М1919А4 эксплуатировались очень долго.
В связи с переходом на боеприпас 7,62×51 мм NATO очень значительную часть старых американских пулемётов переделали под этот калибр, и в таком виде они служили до конца 1990-х.
Станковые пулемёты СГ-43 и СГМ
В ходе арабо-израильских конфликтов 1956, 1967 и 1973 годов ЦАХАЛ захватил около 2500 пулемётов СГ-43, СГМ и производимых в Египте под обозначением Aswan лицензионных копий СГМ.

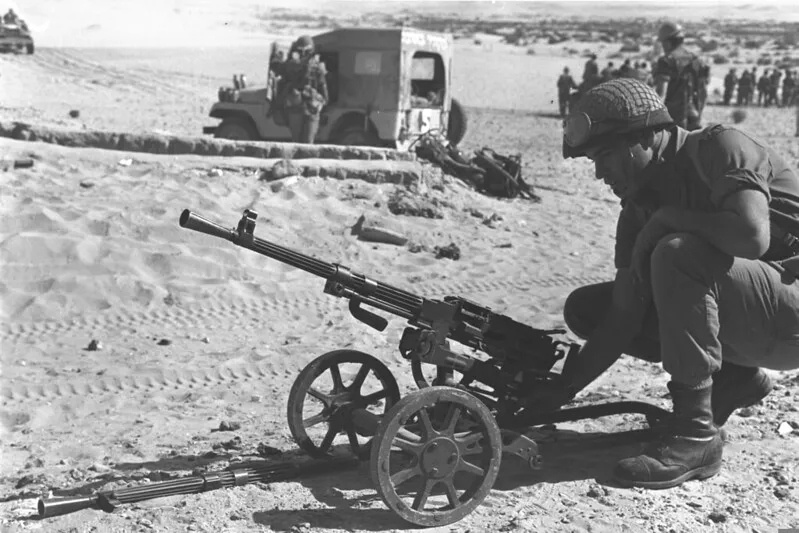

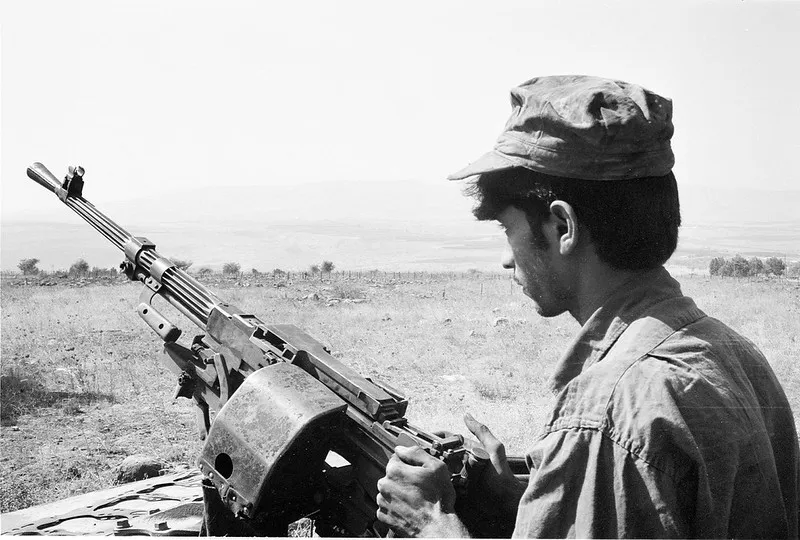

Израильский военнослужащий с трофейным пулемётом СГМ
Пулемет Горюнова на универсальном колесном станке, допускающем ведение зенитного огня, без ленты весил почти 37 кг, на треножном станке – 27,8 кг. Масса коробки на 250 патронов: 9,5–10,25 кг. Длина тела пулемёта – 1 140 мм. Длина нарезной части ствола – 670 мм. Начальная скорость пули массой 9,2 г – 855 м/с. Темп стрельбы: 650–700 выстр./мин. Боевая скорострельность – до 300 выстр./мин. Ствол пулемёта воздушного охлаждения. Ведение интенсивной стрельбы очередями возможно до 500 выстрелов, после чего необходимо заменить или охладить ствол. Работа автоматики СГ-43 основана на использовании энергии пороховых газов, отводимых из канала ствола. Запирание канала ствола осуществляется перекосом затвора вправо.
СГМ с зенитным прицелом в музее Батей а-Осеф
Имелась возможность установки зенитного ракурсного прицела, что добавляло ещё 600 г веса. Зенитный прицел рассчитан на ведение огня по воздушным целям, летящим со скоростью не более 600 км/ч на дистанции до 1000 м. При стрельбе по целям, имевшим большую скорость полёта, рекомендовалось использовать воображаемое кольцо прицела.

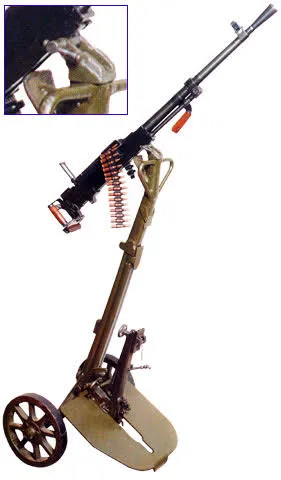

Пулеметы устанавливались на колесные станки Дегтярева либо на станки Сидоренко — Малиновского. Оба варианта позволяли вести огонь по наземным и воздушным целям.
Армия обороны Израиля до середины 1970-х применяла захваченные «Горюновы» в качестве средства огневого усиления на стационарных позициях, ими также вооружались используемые для патрулирования трофейные бронетранспортёры БТР-152, которых всего было захвачено около 350 единиц.

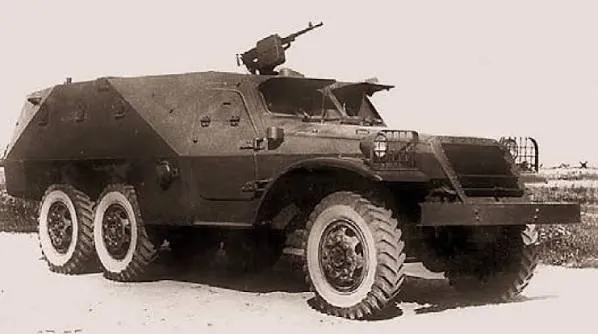

Но в отличие от машин, эксплуатировавшихся в вооруженных силах арабских государств, израильтяне вооружали свои БТР-152 не менее чем четырьмя пулемётами винтовочного калибра, установленными по кругу на шкворневых установках, тем более что трофейных пулемётов СГ-43, СГМ и Aswan имелось в избытке.
Значительное количество отбитых у арабов «Горюновых» использовали в израильских территориальных вооруженных формированиях, где они выступали в качестве тяжелого вооружения. Ко второй половине 1980-х большую часть пулемётов этого типа, как и другое нестандартное стрелковое вооружение, не привлекая внимания, экспортировали в «страны третьего мира», а также передали армии южного Ливана.
Единый пулемёт MAG-58
В 1967 году на вооружение ЦАХАЛ поступил 7,62-мм единый пулемёт FN MAG (MAG-58), которым предполагалось заменить все другие пулемёты под винтовочный патрон. Однако этот процесс затянулся, и полностью вытеснить устаревшие Browning М1919А4 удалось только в 1990-е годы.
Пулемёт MAG-58 на сошках
Пулемёт MAG-58 создан конструктором Эрнестом Вервье бельгийского предприятия Fabrique Nationale (FN). Это оружие было спроектировано в рамках концепции единого пулемёта, так же как немецкие MG.34 и MG.42, а также советский ПК.

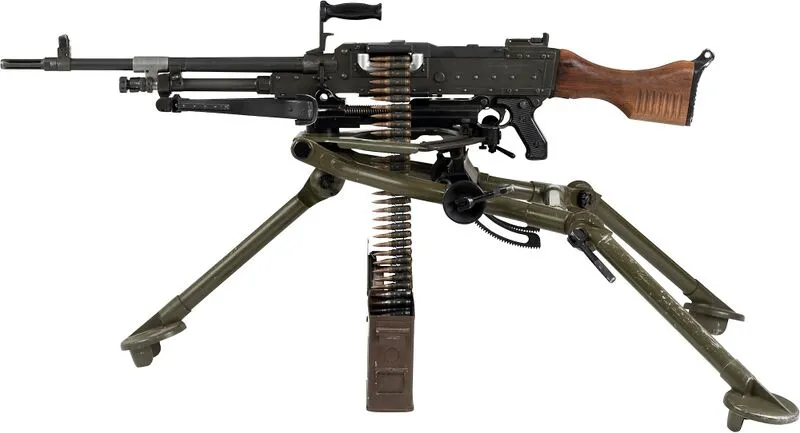

Пулемёт MAG-58 на треножном станке

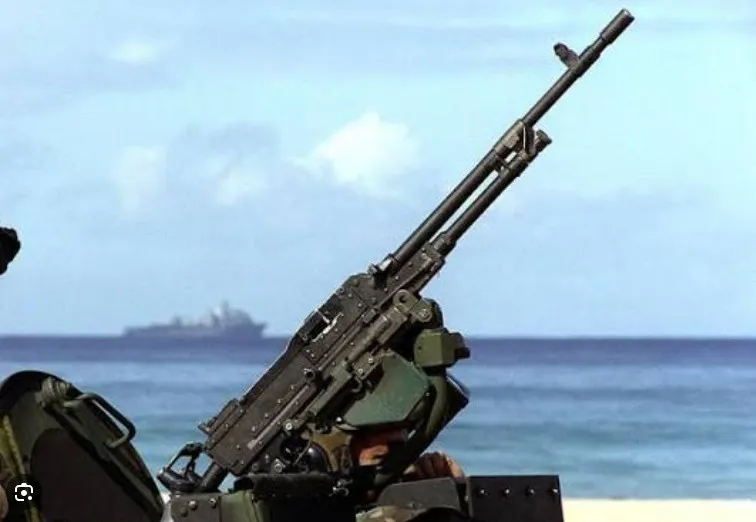

MAG-58 мог вести огонь с сошек и переноситься одним пехотинцем, будучи установленным на станке, пулемёт получал большую устойчивость и точность. Очень часто турельные пулемёты MAG-58 ставили на различные транспортные средства, бронетехнику и катера.

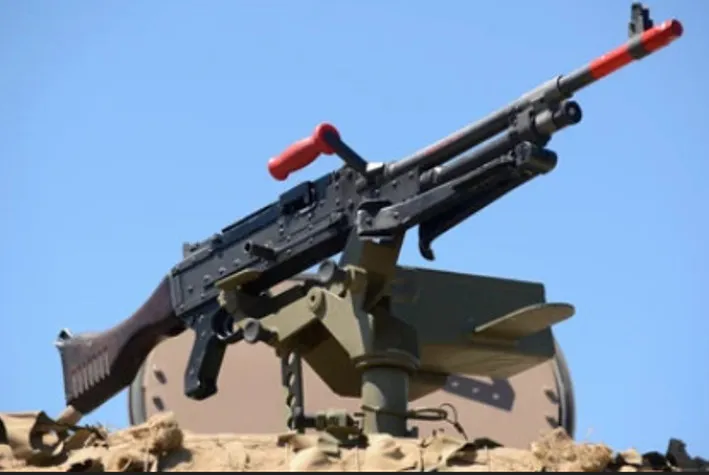

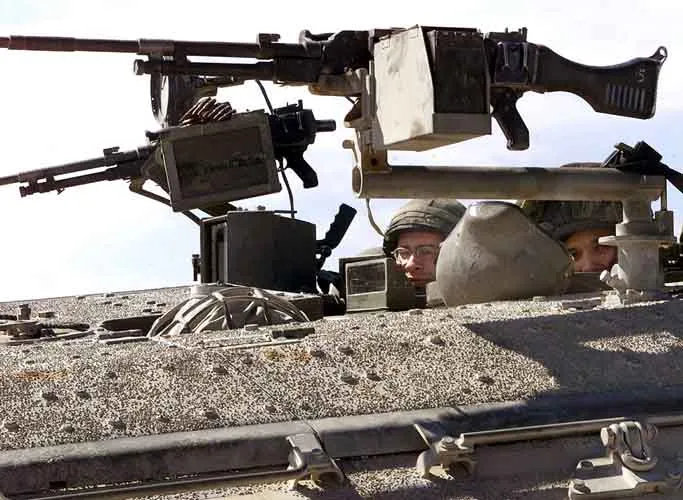

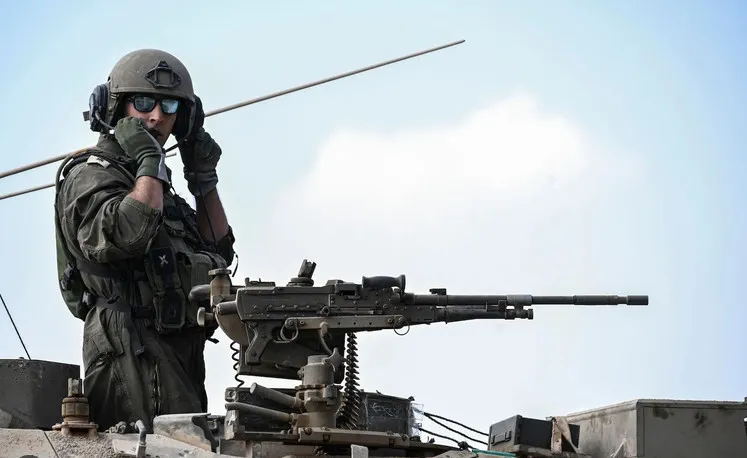

Пулемёт MAG-58 на турели
Для своего времени единый пулемёт MAG-58 стал настоящим прорывом, благодаря чему получил широкое распространение в государствах, где использовались боеприпасы стандарта 7,62×51 мм NATO. По стоимости производства, комплексу боевых и служебно-эксплуатационных характеристик в годы «холодной войны» он уступал только пулемёту Калашникова.
Масса пулемёта с прикладом и сошкой составляет 10,85 кг. Масса на треножном станке М122 – 21,13 кг. Длина – 1263 мм. Длина ствола – 630 мм. Начальная скорость пули массой 9,3 г – 845 м/с. Эффективная дальность – до 800 м. Темп стрельбы – 600-1000 выстр./мин. Автоматика пулемёта работает за счёт отвода части пороховых газов из канала ствола. Запирание затвора осуществляется с помощью качающейся личинки (клинового запирания), которая сцепляется с пазом в ствольной коробке. Ствол пулемёта выполнен быстросменным, на нём установлена рукоятка для переноски, используемая также и при замене горячего ствола.
Пулемёты MAG-58 до сих пор стоят на вооружении ЦАХАЛ, и в какой-то мере это оружие повторило судьбу Browning М1919А4. Пехотные подразделения первой линии в настоящее время перешли на пулемёты IWI Negev под патрон 5,56×45 мм NATO и Negev NG-7 под патрон 7,62×51 мм NATO, а MAG-58 выведены в резерв и монтируются на бронетехнике.

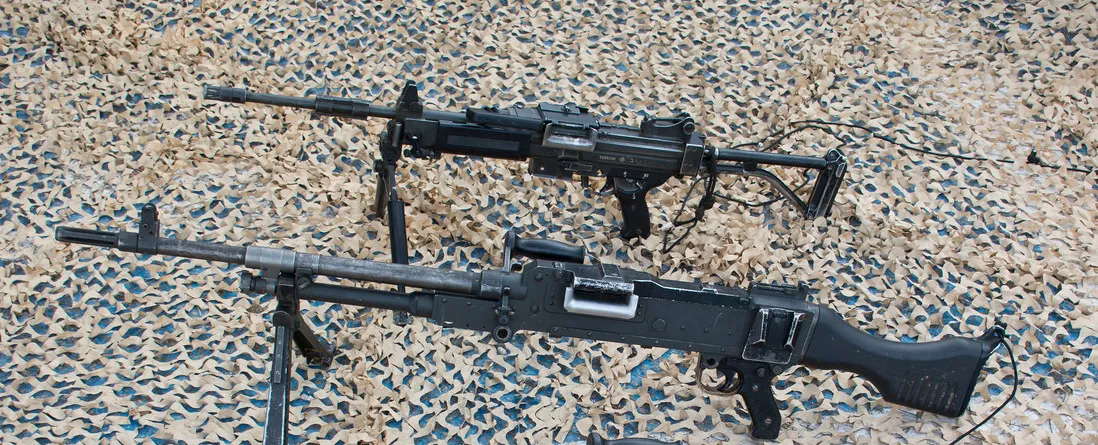

Пулемёты MAG-58 и IWI Negev
Уже в середине 1950-х в связи с резким улучшением лётных данных реактивных боевых самолётов роль зенитных пулемётов винтовочного калибра упала до минимума. Однако появление над полем боя ударных вертолётов в какой-то мере возродило интерес к ним. В ходе Войны Судного дня египетские Ми-4АВ, вооруженные блоками НАР С-5 и ПТУР 9М17М «Фаланга-М», совершили более 30 боевых вылетов. Считается, что на их счету имеются уничтоженные танки из состава израильской 162-й бронетанковой дивизии. В 1982 году сирийские противотанковые вертолёты SA-342L Gazelle с управляемыми ракетами HOT выполнили около 100 боевых вылетов в Ливане, повредив и уничтожив несколько израильских танков и бронетранспортёров.

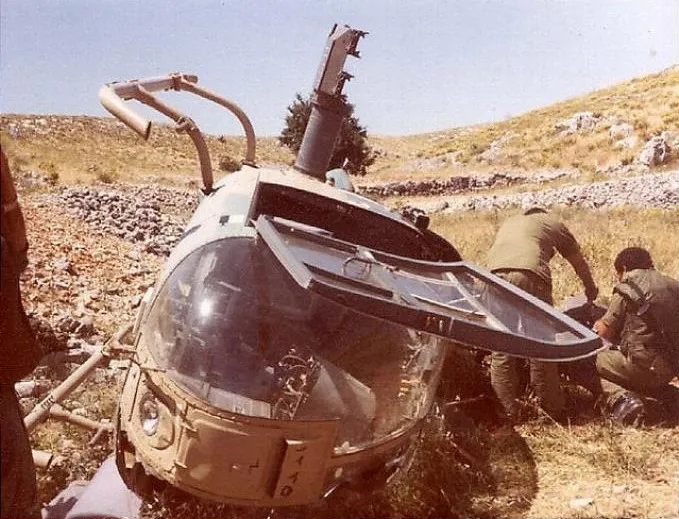

Сбитая в Ливане сирийская «Газель»
С учётом того, что упомянутые выше боевые вертолёты советского и французского производства не были защищены бронёй и имели относительно невысокую скорость полёта, они оказались очень уязвимы к огню стрелкового оружия винтовочного калибра.
Имеющиеся в данный момент на израильской бронетехнике и транспортных средствах пулемёты в основном предназначены для уничтожения живой силы противника на дистанции несколько сот метров. В то же время имеется возможность стрельбы по воздушным целям, что стало вновь актуально в связи с распространением дронов-камикадзе. Но для эффективной защиты машин от беспилотной угрозы требуется создание автоматизированных быстродействующих турелей, оснащённых оптоэлектронными системами кругового обзора, совмещёнными с лазерными дальномерами или радиолокаторами миллиметрового диапазона.
Продолжение следует...
