Выжечь эфир: почему нитрид галлия (GaN) стал «главным калибром» в борьбе с роями БПЛА

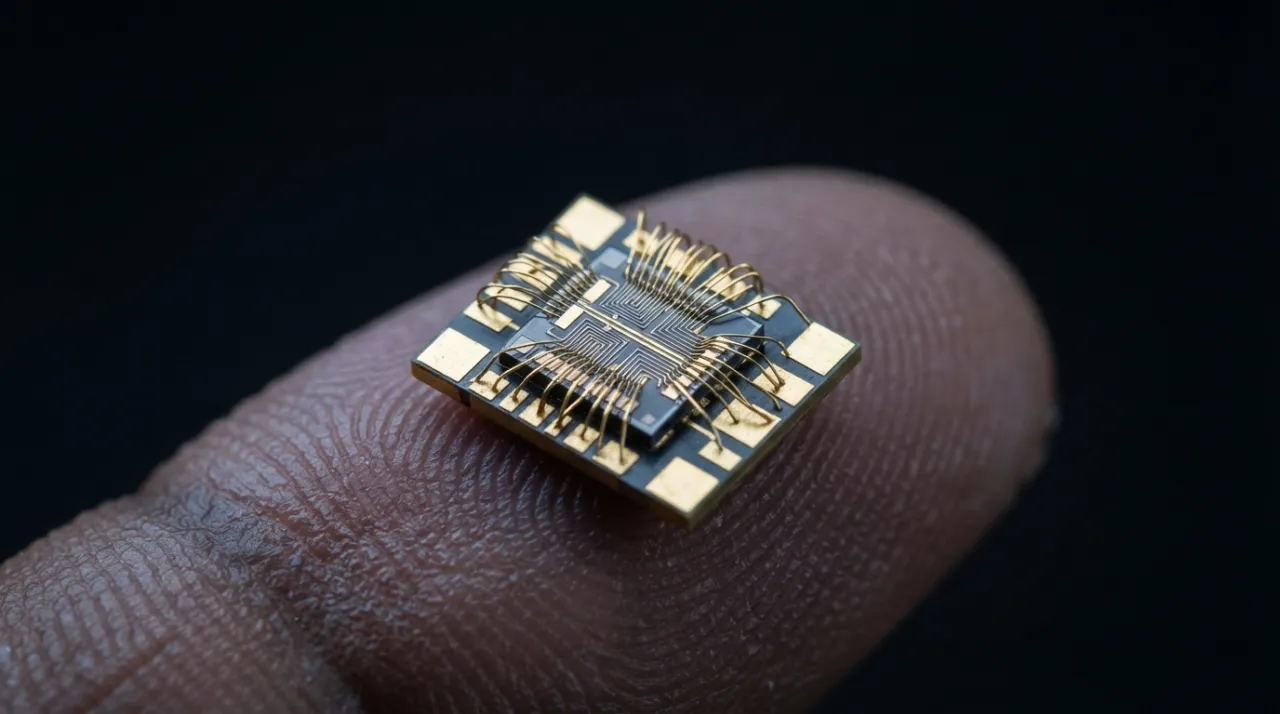

Когда по позиции идёт стая дешёвых квадрокоптеров, а в ответ летит зенитная ракета за миллионы, что-то в этой арифметике не сходится. Против дешёвой массовой цели такой размен всегда убыточен, и именно на этом строится тактика роя. Поэтому оборона всё чаще уходит от вопроса «чем сбить» к вопросу «чем заглушить». А в сердце глушилки сидит кристалл размером с ноготь — нитрид галлия. Сама технология совсем не новая: свою первую войну она отработала лет двадцать назад, причём совсем не в авиации.
Почему по дрону невыгодно стрелять ракетой
Рой БПЛА устроен как распределённая цель, а не как единая плотная группа, по которой удобно бить одним залпом. Десятки аппаратов идут с разных направлений, часть отвлекает, часть прорывается, и каждый по отдельности стоит копейки. Зенитно-ракетные комплексы затачивались под другое — под самолёт, крылатую ракету, вертолёт. Дорогая цель, дорогой перехватчик, и такой размен всех устраивал.
С роем он ломается. Каналы наведения перегружаются, боекомплект выгорает, а на каждый коптер за пару сотен долларов уходит ракета, которая дороже в тысячи раз. Так интерес и сместился к радиоэлектронной борьбе: заглушить канал управления или спутниковую навигацию дешевле, чем физически уничтожить аппарат. Дрон, потерявший связь и координаты, чаще всего просто садится или теряет курс.
Но чтобы перекрыть помехой целый сектор неба, нужен передатчик с высокой плотностью мощности в широкой полосе частот, к тому же компактный, живучий и экономный по питанию. И тут всё упирается в один полупроводник, про который за пределами отрасли мало кто слышал.
От лампы к полупроводнику

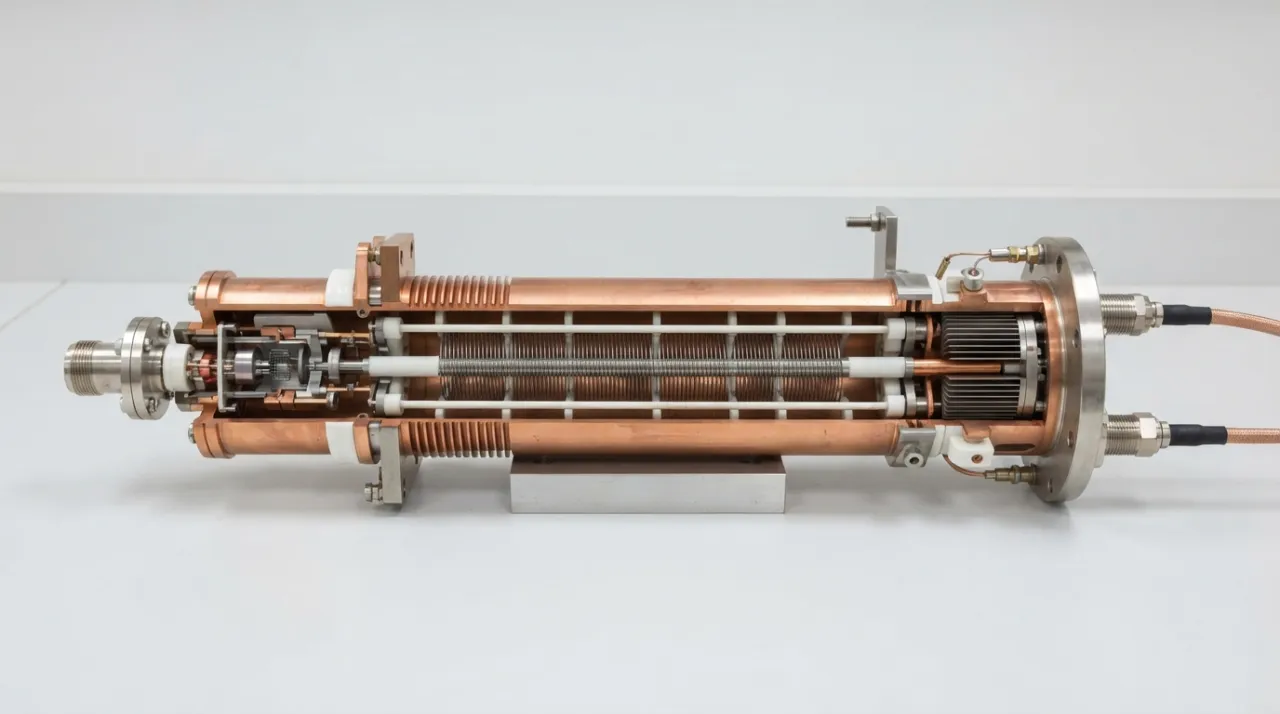

История СВЧ-электроники — это история борьбы за мощность в приемлемых габаритах. Полвека главным инструментом оставалась вакуумная лампа: лампа бегущей волны (ЛБВ), клистрон, магнетрон. Они выдавали гигантские импульсные мощности и держали на себе тяжёлые радары и передатчики помех до 1980-х и позже. Платой за это были размеры, низкий КПД, высокое напряжение и капризность в обслуживании.
Дальше пошли полупроводники. Кремниевый LDMOS занял нижние диапазоны, примерно до 3–4 ГГц, — связь и часть РЭБ. Выше в частоту он не шёл. Следующий шаг сделал арсенид галлия (GaAs): именно на нём построили первое поколение активных фазированных решёток (АФАР). Радары APG-77 на F-22, APG-79 на F/A-18E/F, европейский RBE2-AESA на Rafale (в строю с 2012 года) — это почти сплошь GaAs-модули. Ранняя революция АФАР была именно арсенид-галлиевой, а не галлий-нитридной, как иногда думают.

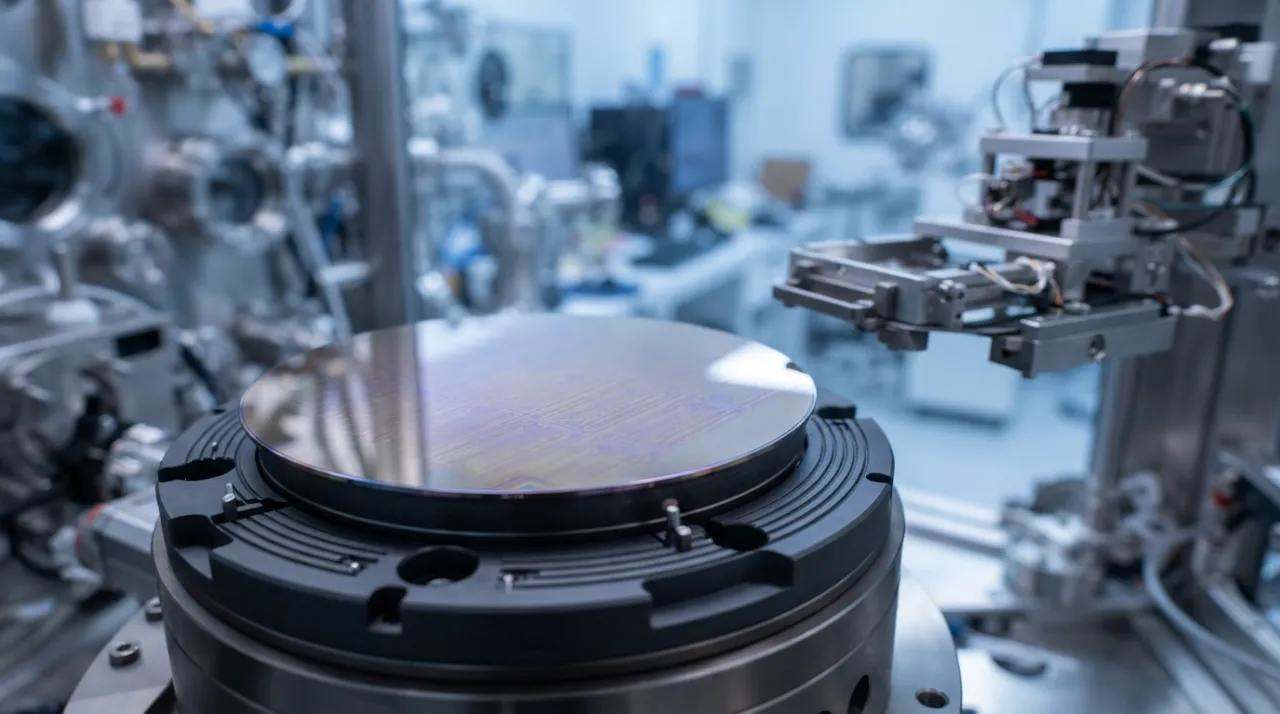

Нитрид галлия (GaN) появился в лабораториях в начале 1990-х, а к рубежу 2000-х дозрел до характеристик, которые устроили военных: рабочей мощности, надёжности и приемлемого выхода годных кристаллов. Здесь важен один ключевой параметр — ширина запрещённой зоны: чем она больше, тем выше допустимые напряжение и температура полупроводника. У GaN это около 3,4 электронвольта, примерно втрое больше, чем у кремния. Отсюда и результат: кристалл держит высокую температуру, а плотность мощности порядка нескольких, а то и до десятка ватт на миллиметр ширины транзистора — в разы выше, чем у GaAs и LDMOS. На практике это значит, что на той же площади антенны GaN выдаёт заметно больше энергии. Для бортовой, переносной и мобильной техники, где каждый грамм и квадратный сантиметр на счету, разница решающая.
GaN пришёл в радиоэлектронную борьбу раньше, чем в радар
Логично было бы ждать, что новый полупроводник первым делом попадёт в радары истребителей. Вышло прозаичнее: его первым массовым военным делом стали глушилки радиоуправляемых фугасов.
В середине 2000-х, на дорогах Ирака и Афганистана, главной угрозой для колонн стали самодельные взрывные устройства с радиоподрывом. Ответом стали широкополосные передатчики помех, забивавшие эфир в диапазоне возможных каналов подрыва. Именно эти заказы дали толчок компании Cree (сегодня Wolfspeed): по её собственным данным, одним из первых массовых применений GaN оказались как раз глушители, а счёт поставленных многокаскадных усилителей пошёл на сотни тысяч. Причина проста: нужна была мощность в широкой полосе, в компактном и надёжном блоке, работающем на броневике в пыли и жаре. Лампа сюда не помещалась, а GaAs не давал нужной плотности мощности в такой широкой полосе.

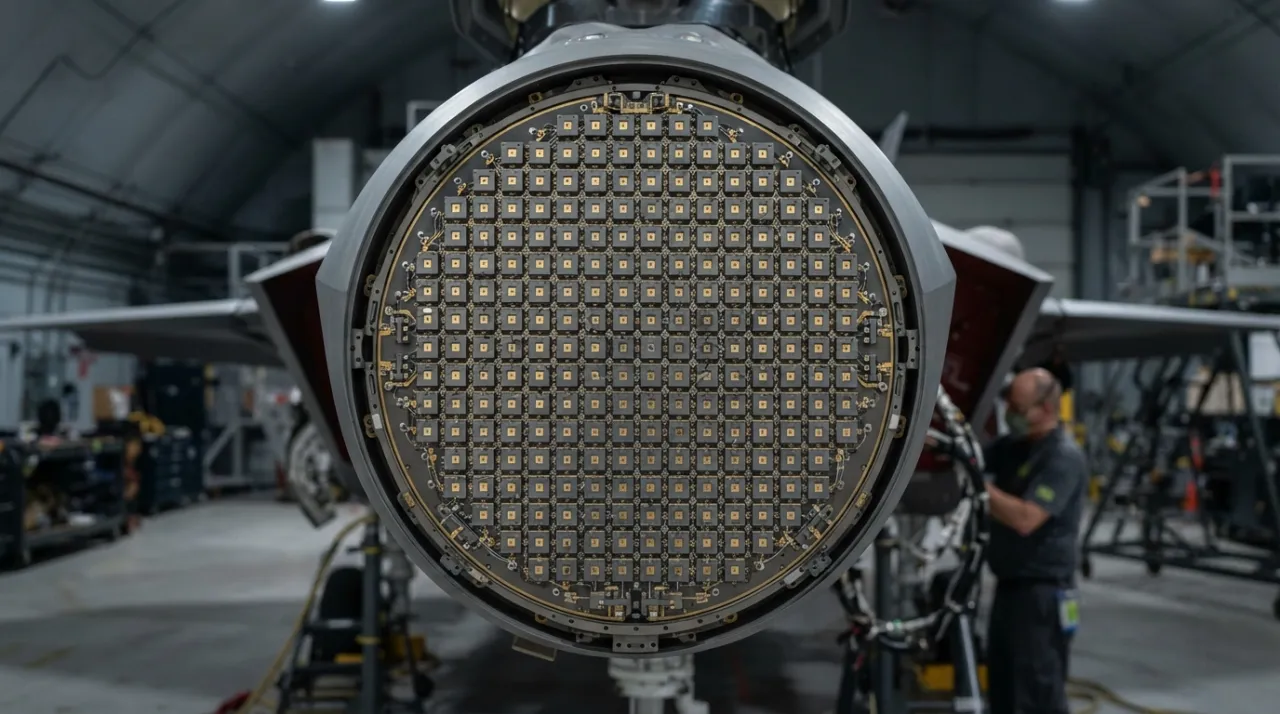

В радары GaN заходил параллельно, но медленнее. В 2005 году Northrop Grumman испытала приёмопередающие модули на GaN для перспективных АФАР, и это один из первых чётко датированных рубежей. Дальше пошли крупные программы: широкополосный авиационный глушитель Next Generation Jammer для ВМС США строится вокруг GaN-технологии; на GaN же переводят и наземные радары — модернизированный Patriot и противоракетный AN/TPY-2, который Агентство по ПРО заказало в GaN-исполнении в 2020 году. В Европе тем же путём идут модернизации радара Eurofighter (ECRS Mk 1 — по данным разработчика, свыше 1500 приёмопередающих GaN-модулей вместо прежней GaAs-антенны) и шведского Gripen. После 2020 года для новых программ GaN стал стандартным решением.

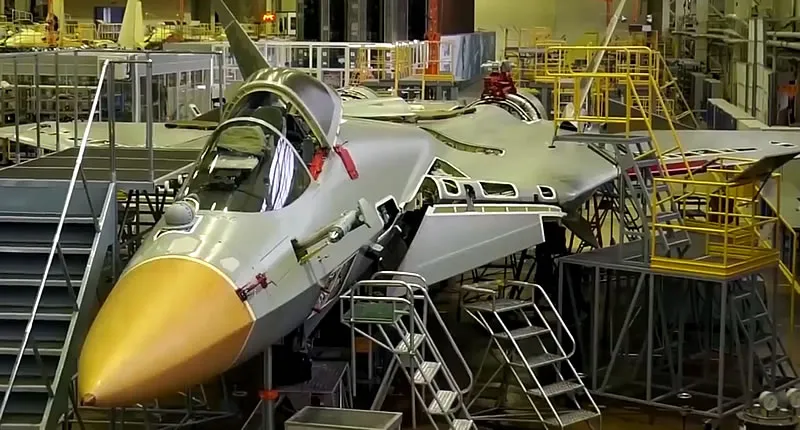

Россия следует тому же тренду, но с оговорками, и здесь стоит быть осторожнее с выводами. Открытых техпаспортов по элементной базе почти нет, конкретика засекречена, судить приходится по типовым решениям и заявлениям. Общая картина «слоёная»: большая часть действующих радаров и авиационных станций всё ещё опирается на связку из ламп и GaAs, а проекты с GaN идут точечно и в значительной мере в стадии НИОКР или ограниченного развёртывания. Фазотрон публично показывал GaN-вариант АФАР семейства «Жук», но базовый радар Н036 «Белка» на Су-57, по открытым оценкам, выполнен на GaAs. В западных отраслевых обзорах прямо отмечают, что российский парк «в значительной степени ограничен GaAs», а внедрение GaN запаздывает: сказываются сложность производства и санкционные ограничения по оборудованию и эпитаксии. При этом сама технология в стране развивается — профильные публикации по СВЧ-технике обсуждают широкополосные GaN-усилители на 2–18 ГГц как целевую базу для РЭБ. Направление то же, что и в мире, вопрос лишь в темпах и масштабе.
Обратно к дронам — и тепловой барьер
В антидроновом тракте GaN-усилитель играет роль выходного каскада. Схема простая: задающий генератор формирует слабый модулированный сигнал помехи, усилитель поднимает его до десятков или сотен ватт в эфире, антенна отправляет в сектор. Этого хватает, чтобы перекрыть каналы управления и спутниковой навигации атакующих аппаратов — от коммерческих частот до диапазона GNSS. Мощность масштабируют под задачу: одни блоки прикрывают ближний периметр, другие подавляют дроны на дальности в несколько километров.
Есть у технологии и слабое место — тепло. И здесь возникает парадокс. Сам GaN-кристалл спокойно держит температуры, при которых кремний давно бы сдался. Но при непрерывном излучении помехи он выделяет столько энергии, что упирается не в собственный предел, а в способность корпуса эту энергию отвести. Поэтому корпуса делают из теплопроводного алюминия и вешают принудительное охлаждение, воздушное или водяное. Компактность, за которую и ценят GaN, тут же оборачивается против него: чем плотнее упакована мощность, тем острее вопрос, куда девать жар.
Резервы у технологии ещё есть. В отраслевых прогнозах говорят о возможном росте КПД и линейности на десятки процентов по мере перехода к многоканальным транзисторам и сложным полупроводниковым структурам. Только это заявленная перспектива, а не измеренный результат: дорога от лабораторного образца до серийного модуля длинная, и часть заявленного до серии не доживает.
Кто придёт на смену
База в СВЧ-технике меняется примерно раз в пару десятилетий, и очередная волна уже видна. Работает простое правило: чем шире запрещённая зона полупроводника, тем выше допустимое напряжение, температура и плотность мощности. У кремния это около 1,1 электронвольта, у арсенида галлия — 1,4, у нитрида галлия — 3,4. Следующие кандидаты уходят ещё дальше.
Главный претендент — оксид галлия (Ga₂O₃) с зоной около 4,8 электронвольта. На бумаге он способен держать напряжения, недостижимые для GaN, а значит, выжимать больше мощности с той же площади. Проблема ровно одна, зато принципиальная: оксид галлия плохо проводит тепло, то самое узкое место, на котором спотыкается и сам нитрид галлия. Пока это скорее материал для силовой электроники, чем для СВЧ-передатчиков.
Второй вектор — не новый полупроводник, а новая подложка. Алмаз проводит тепло лучше любого металла, и попытки «посадить» GaN-транзистор на алмазное основание (GaN-on-diamond) нацелены именно на тепловой барьер. Если технология дозреет до серии, плотность упаковки мощности можно будет поднять, не упираясь в перегрев.
Ни то ни другое пока не вышло из лабораторий в войска, и путь этот займёт годы. Но стоит помнить: ровно так же, из лабораторной экзотики начала 1990-х, вырос и сам нитрид галлия. Ни оксид галлия, ни алмазная подложка пока не решают задачу целиком, у каждого свой предел. Так что нитридом галлия дело точно не закончится: чем его вытеснят и когда, сейчас не скажет никто.
