Китайский прорыв в гиперзвуке: танталовый суперсплав
Проблема пары тысяч градусов
В мире высокотемпературных материалов есть своя «стеклянная стена» — 2000 °C. Это физический барьер, продиктованный природой металлической связи. Когда температура металла превышает примерно 60 % от его температуры плавления по абсолютной шкале, в кристаллической решетке начинает происходить массовая миграция атомов. Металл превращается в подобие очень горячего пластилина: он все еще твердый, но его способность сопротивляться нагрузке падает катастрофически.
Металлурги давно и упорно пытаются перешагнуть этот физический барьер. В настоящее время лучшие из лучших никелевые суперсплавы, которые плавятся при 1300–1400 °C. Они по праву считаются венцами металлургии XX века. Не будь суперсплавов (например, интерметаллиды на основе алюминидов никеля), не было бы и реактивных двигателей в современном состоянии.
Китайцы заявляют, что взяли рубеж в 2000 °C. Согласно статье, опубликованной в прошлом месяце в журнале Nature, исследовательская группа под руководством Сунь Цзюня из Сианьского университета Цзяотун разработала сплав, который сохраняет исключительные несущие характеристики при температурах до 2400 °C.
Потребность в таких материалах остра. Носовой обтекатель гиперзвуковой ракеты при полете на скорости 8–10 Махов в плотных слоях атмосферы разогревается именно до таких значений. Передние кромки крыльев гиперзвукового планера, сопла ракетных двигателей, теплонапряженные узлы ядерных реакторов — все это требует не просто жаропрочности, а сочетания жаропрочности с пластичностью. Сейчас с этими задачами справляется керамика, например, карбид кремния или диборид гафния, но это хрупкие изделия, что серьезно ограничивает спектр использования.
И вот перед нами, точнее, перед китайцами, тугоплавкий и прочный сплав на базе тантала. Тантал — серо-стальной тяжелый металл с температурой плавления 2996 °C, что делает его естественным кандидатом в короли жаростойкости. Но чистый тантал слишком мягок даже при умеренных температурах. Его обычно упрочняют легированием — вольфрамом, рением и гафнием.
Беда в том, что частицы — обычно оксиды, карбиды или нитриды — при температурах выше 2000 °C все портят. Внутри тантала добавки ведут себя неправильно: карбиды просто растворяются в металле и исчезают, а оксиды устраивают «естественный отбор» — крупные частицы перетягивают к себе атомы от мелких и разрастаются. Вместо того чтобы равномерно распределяться по всему объему и армировать сплав, эти укрупненные оксиды мигрируют на границы кристаллических зерен. Из-за этого металл теряет прочность внутри, а на стыках зерен становится хрупким и легко ломается.
Чтобы сделать тантал сверхпрочным, китайские учёные добавили в него чуточку диборида гафния (всего 0,4 %). В любом расплавленном металле всегда есть немного вредного «лишнего» кислорода. При нагревании гафний мгновенно вступает с ним в химическую реакцию и превращается в тугоплавкие оксидные точки, а освободившийся бор обволакивает каждую такую точку защитной «шубой» толщиной всего в несколько атомов.
Без этой борной «шубы» крупные частицы быстро пожирали бы мелкие и убегали на стыки кристаллов, из-за чего металл при нагреве легко трескался бы по швам. Но бор заблокировал этот процесс: частицы оксида остались крошечными частицами (всего 50 нанометров) и равномерно распределились по всему металлу. Они превратились в миллиарды прочных барьеров, которые не дают дефектам решетки двигаться и ломать структуру, делая сплав рекордно крепким.
NASA и тантал
В середине 1960-х годов NASA вложило серьезные ресурсы в разработку упрочненных танталовых сплавов для космических ядерных энергоустановок и перспективных ракетных двигателей. Тогдашний фаворит — сплав T-222 (Ta-W-Hf-C) с карбидным упрочнением — был даже запущен в опытно-промышленное производство.
Но карбидные частицы при температурах выше 1900 °C начинали растворяться в тантале, теряя функцию упрочнителей. Предел прочности сплава при 1926 °C падал ниже 100 МПа — примерно столько держит кусок дерева того же сечения. Для сравнения: обычная конструкционная сталь при комнатной температуре имеет прочность порядка 400–500 МПа.
Китайский сплав при той же температуре (округлим до 2000 °C) выдает предел текучести около 200 МПа — вдвое выше, чем T-222 при более низкой температуре. А при 2400 °C, где T-222 уже превратился бы в жидкость (его прочность упала бы до нуля задолго до этого), китайский сплав все еще держит 100 МПа. Более того, если взять одинаковую нагрузку в 100 МПа, то температурный потолок нового сплава оказывается на 500 °C выше, чем у предшественников из эпохи NASA. Только этот факт показывает, что очень не зря американские президенты переживают о технологических успехах Китая.
Тем более что у Пекина очень «хорошие отношения» с танталом. Основные его запасы сосредоточены в Центральной Африке: Демократическая Республика Конго, Руанда, Бурунди. Добывается он из колтана — колумбито-танталитовой руды, чье имя давно стало синонимом конфликтных минералов и финансирования гражданских войн. Австралия и Бразилия обладают собственными, более «чистыми» с геополитической точки зрения месторождениями, но африканский колтан остается критическим звеном глобальной цепочки поставок.
Китай методично выстраивал контроль над танталовым рынком последние полтора десятилетия. Сегодня китайские компании доминируют в аффинаже и производстве танталового порошка и металла. Даже если руда добывается в Конго, она с высокой вероятностью уезжает на переработку в КНР. По оценкам отраслевых аналитиков, до 40–45 % мирового производства танталовой продукции контролируется китайской стороной. Теперь еще у этой стороны и приоритет в изготовлении сверхтугоплавких сплавов.
Где пригодится новый сверхпрочный сплав тантала:
Гиперзвуковые ракеты и самолёты. При скоростях в 8–10 раз быстрее звука нос и крылья раскаляются до 2500 °C. Раньше их приходилось делать тупыми или использовать хрупкую дорогую керамику. Из пластичного тантала можно выточить идеально острый нос ракеты — это снизит сопротивление воздуха и увеличит дальность полёта.
Ракетные двигатели. Внутри двигателей температура слишком высока для обычных металлов, поэтому сейчас там используют сложные системы охлаждения. Танталовый сплав выдерживает 2400 °C без охлаждения, что позволит облегчить ракету и сделать её двигатель мощнее.
Ядерные реакторы для космоса. Космические ядерные буксиры (например, для полётов на Марс) долго работают при температурах 2000 °C. Новый сплав выдержит такие нагрузки и повысит КПД космического реактора на десятки процентов.
Турбины самолётов. В авиационных двигателях конструкторы бьются за повышение температуры хотя бы на 50°C, чтобы сэкономить топливо. Сплав, работающий при 2000°C, изменит внутреннее устройство турбин и сделает обычные самолёты гораздо эффективнее.
Ложки дегтя: что еще предстоит решить
Любой прорыв в материаловедении обставлен оговорками.
Окисление. Тантал горит. При температурах выше 300–400 °C на воздухе он активно окисляется с катастрофической скоростью — образуется рыхлый оксид, который осыпается и не создает защитного барьера. Главная проблема здесь в том, что рекордную термостойкость сплава проверяли в безопасной среде аргона, тогда как в реальном воздухе незащищенный тантал моментально сгорит при температуре выше 400 °C.
Чтобы деталь не превратилась в труху на гиперзвуке, ее необходимо покрыть защитным слоем (например, силицидами), однако из-за колоссального перепада температур от 20 до 2400 °C металл и покрытие будут расширяться с разной скоростью. В результате эта защитная броня просто потрескается и отвалится, что делает практическое применение нового сплава невозможным без решения еще одной сложнейшей задачи — создания сверхустойчивых покрытий.
Длительная прочность и ползучесть. Все рекордные цифры получены в кратковременных испытаниях на растяжение с длительностью порядка минут. Что будет со сплавом через 100, 500, 1000 часов при 2000 °C под нагрузкой? Авторы упоминают предварительные положительные данные по сопротивлению ползучести, но подробных данных в открытом доступе пока нет. Для ядерных реакторов и газовых турбин именно сопротивление ползучести является ключевым параметром.

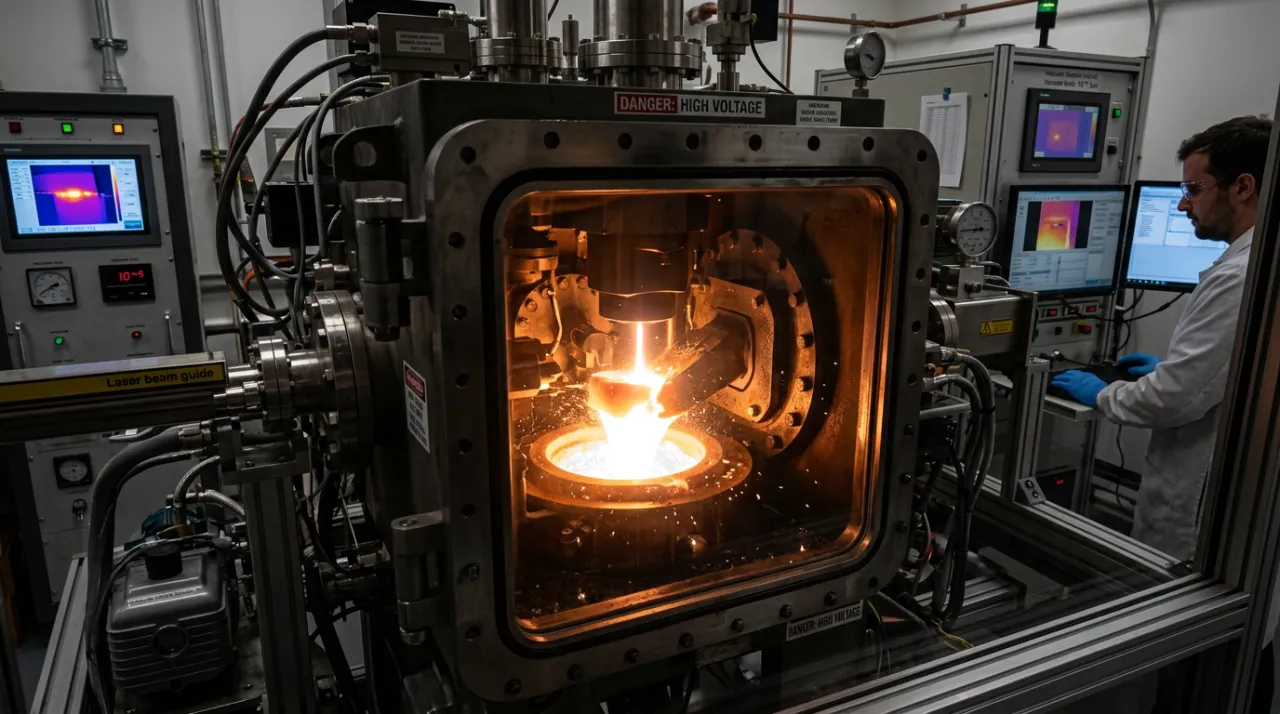

Стоимость и масштабирование. Авторы отлили слиток весом 4,5 килограмма в индукционной печи, затем экструдировали его при 1700 °C в молибденовой оболочке и прокатали в листы. Это лабораторный масштаб. Тантал стоит от 200 до 400 долларов за килограмм в зависимости от чистоты, а с учетом легирования вольфрамом, рением, гафнием и сложной металлургической обработки стоимость готового изделия будет исчисляться тысячами долларов за килограмм. Позволить себе это смогут только военные и космические программы высшего приоритета.
Сварка и соединения. Для реальных конструкций нужна свариваемость, желательно электронно-лучевая или лазерная. О поведении сплава после сварки данных нет.
Если вышеописанные проблемы будут решены китайцами в оперативном порядке, то стратегическое равновесие в текущем состоянии немного, но пошатнется.
