Механизмы поворота танков: советская школа против немецкой
Вот новый поворот
Управление направлением движения гусеничной машины — это отдельная задача механики, принципиально отличная от того, как поворачивает любая колёсная техника. Автомобиль, грузовик или многоосный бронетранспортёр меняют курс с минимальными затратами энергии: поворот управляемых осей позволяет колёсам катиться по новой траектории, сохраняя силы трения качения в приемлемых пределах. Танк самой своей конструкцией лишён этой возможности. Машина, опирающаяся на две бесконечные стальные ленты, вынуждена менять курс, заставляя многотонную конструкцию скользить бортом по нестабильному, сопротивляющемуся грунту.
Чтобы изменить направление движения, трансмиссия должна создать строго выверенную разницу в скоростях перематывания гусениц. Внешняя по отношению к центру поворота гусеница (забегающая) должна двигаться быстрее, внутренняя (отстающая) — медленнее, а в пределе и вовсе остановиться. В этот момент возникает значительное сопротивление среды, природа которого достаточно сложна. Оно складывается не только из привычного продольного трения качения, сопровождающего любое поступательное движение. Главным противником двигателя при повороте становятся силы бокового сдвига грунта. Длинные стальные траки с грунтозацепами в момент поворота встают поперёк движения и работают как ножи, срезая дёрн, сминая вязкую грязь, дробя камни, перерезая корни и спрессовывая укатанный снег. Чем длиннее опорная поверхность гусеницы и чем тяжелее машина, тем выше сопротивление повороту. Работа по деформации грунта требует энергии, многократно превышающей ту, что необходима для прямолинейного марша.
В межвоенный период и в первые годы Второй мировой войны, пока масса боевых машин находилась в пределах 15–25 тонн, конструкторы шли по пути наименьшего технологического сопротивления. Стандартом отрасли были простейшие одноступенчатые механизмы поворота — бортовые фрикционы, работающие в паре с ленточными тормозами. Эта простая, технологичная в массовом производстве и понятная в освоении схема стала основой ряда известных машин: советских Т-34 и КВ, а также большинства лёгких танков того периода.

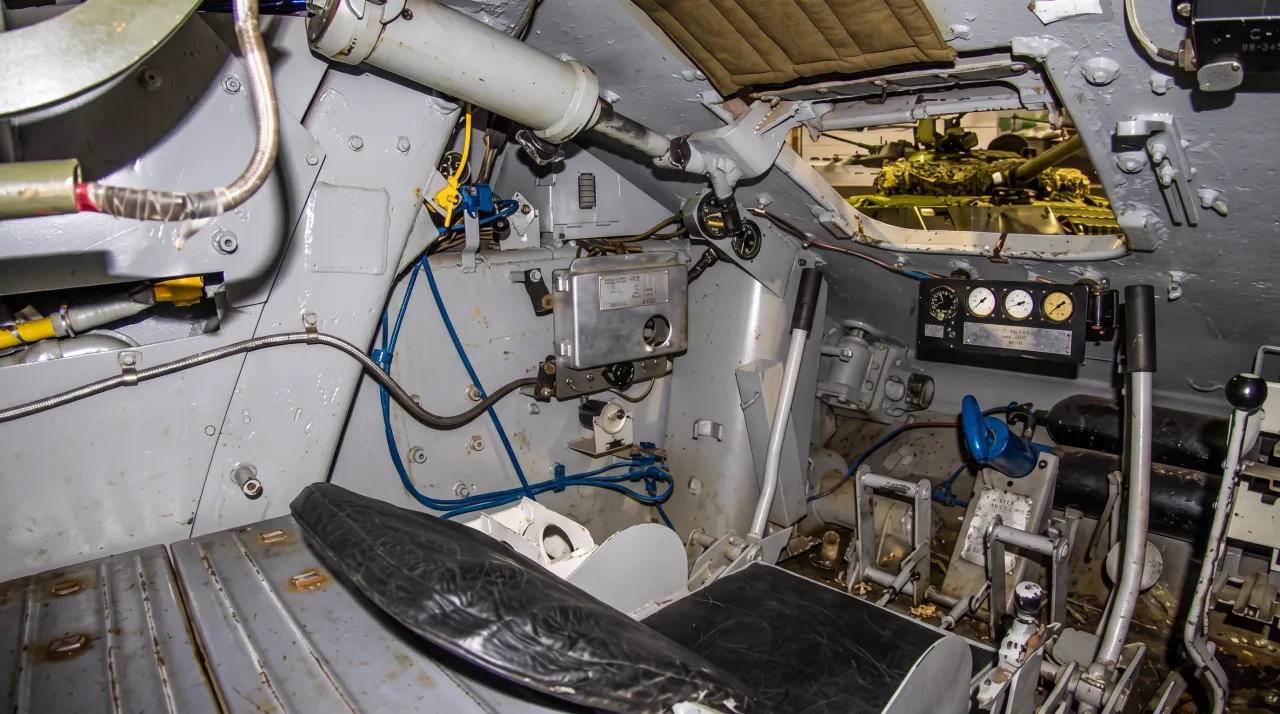

Управление на Т-34 работало в два этапа. Сначала механик-водитель вытягивал рычаг, и многодисковый бортовой фрикцион разрывал поток мощности, отключая передачу крутящего момента от главного вала двигателя на внутреннюю гусеницу. При дальнейшем ходе рычага включался ленточный тормоз, который блокировал тормозной барабан отключённого борта. Танк разворачивался вокруг заблокированной гусеницы с минимально возможным геометрическим радиусом, равным половине ширины колеи.
У схемы был принципиальный энергетический недостаток. Кинетическая энергия массы, накопленная отключённой и заторможенной гусеницей, не участвовала в маневре, а рассеивалась в виде тепла на фрикционных накладках. Тормозные ленты нагревались и требовали постоянной регулировки. Одновременно на двигатель ложилась большая нагрузка: мотор должен был силами одной только забегающей гусеницы толкать машину вперёд и волочить заблокированный трак по грунту. Расчёты и полигонные испытания того времени показывали, что потребная для такого маневра мощность возрастала в 4,5–5 раз по сравнению с движением по прямой. Ни один танковый двигатель не имел такого запаса крутящего момента. Поэтому при входе в поворот танк резко терял скорость — до половины и более. Движение становилось прерывистым, двигатель работал на пределе теплового режима, а трансмиссия испытывала ударные нагрузки, грозящие скручиванием торсионов и повреждением зубьев бортовых передач.
Для 26-тонного Т-34 с дизелем В-2 эти недостатки были ещё терпимы. Но логика развития вооружений не стояла на месте: росли калибры артиллерии, увеличивалась толщина брони, и к середине войны масса танков перевалила за 40–45 тонн, приближаясь к 60. Стало очевидно, что бортовые фрикционы для тяжёлых машин непригодны: попытка затормозить гусеницу 50-тонного танка приводила либо к перегрузке двигателя, либо к выходу из строя главного сцепления. Инженерный мир оказался на распутье.
Американские конструкторы попытались решить проблему промежуточным способом, внедрив двойные дифференциалы (тип Cletrac) на танках «Шермана». Такая схема перераспределяет скорости гусениц без жёсткой блокировки отстающего борта: одна гусеница ускоряется, другая замедляется, но обе продолжают тянуть машину вперёд.
Это позволяло беречь двигатель на плавных поворотах, но имело обратную сторону. Механизм не имел тормозов для крутого разворота, поэтому минимальный радиус поворота «Шермана» составлял около 7 метров. Танк был неспособен вписаться в крутой поворот и терял маневренность в тесной застройке европейских городов. Кроме того, все дифференциальные механизмы на прямом ходу обладают двумя степенями свободы, из-за чего прямолинейное движение становится нестабильным, и водителю приходится постоянно удерживать машину на курсе. Если же радиус поворота всё же оказывался небольшим, расход мощности оставался высоким.
Настоящее столкновение концепций произошло между немецкой и советской танкостроительными школами, каждая из которых по-своему решала проблему поворота тяжёлого танка. Их подходы, реализованные в механизмах «Пантеры» и ИС-2, отражали две разные инженерные философии: стремление к математически выверенному идеалу и статистически обоснованный прагматизм.

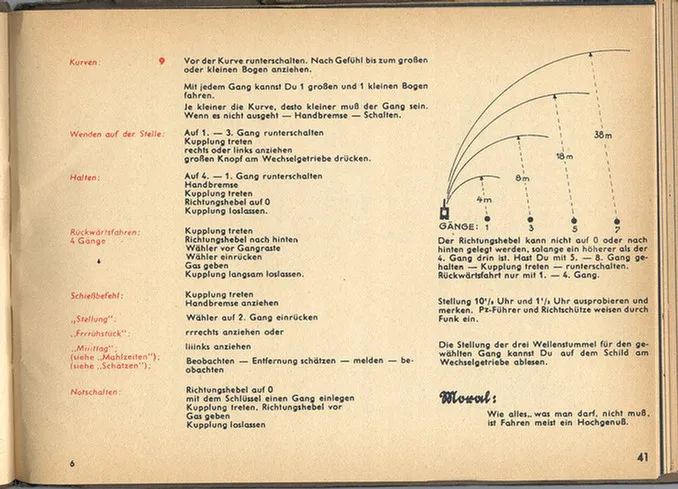

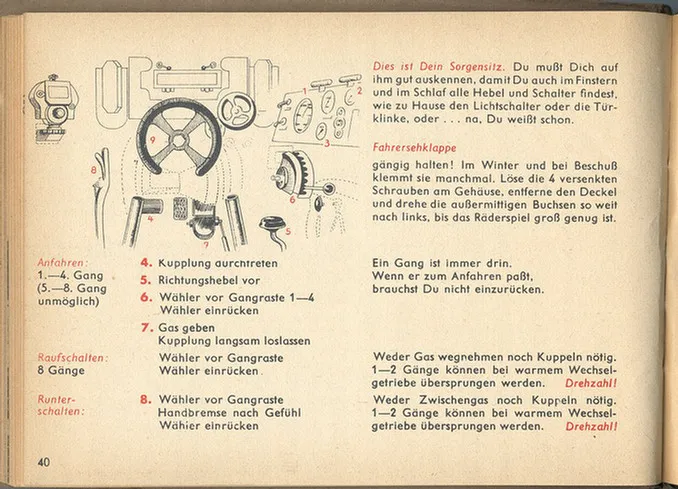

Инструкция по использованию «Тигра» на повороте

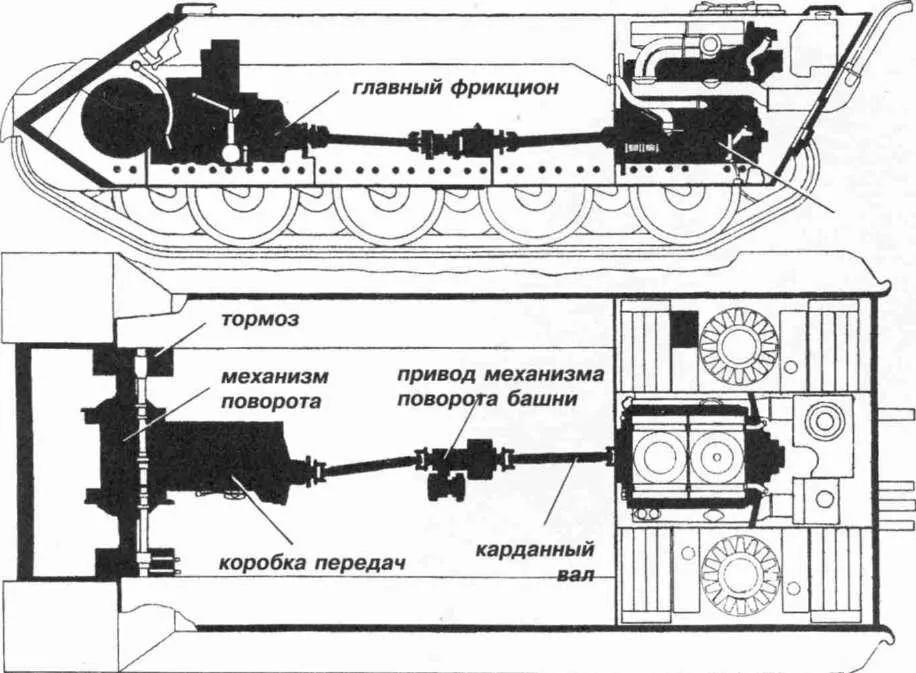

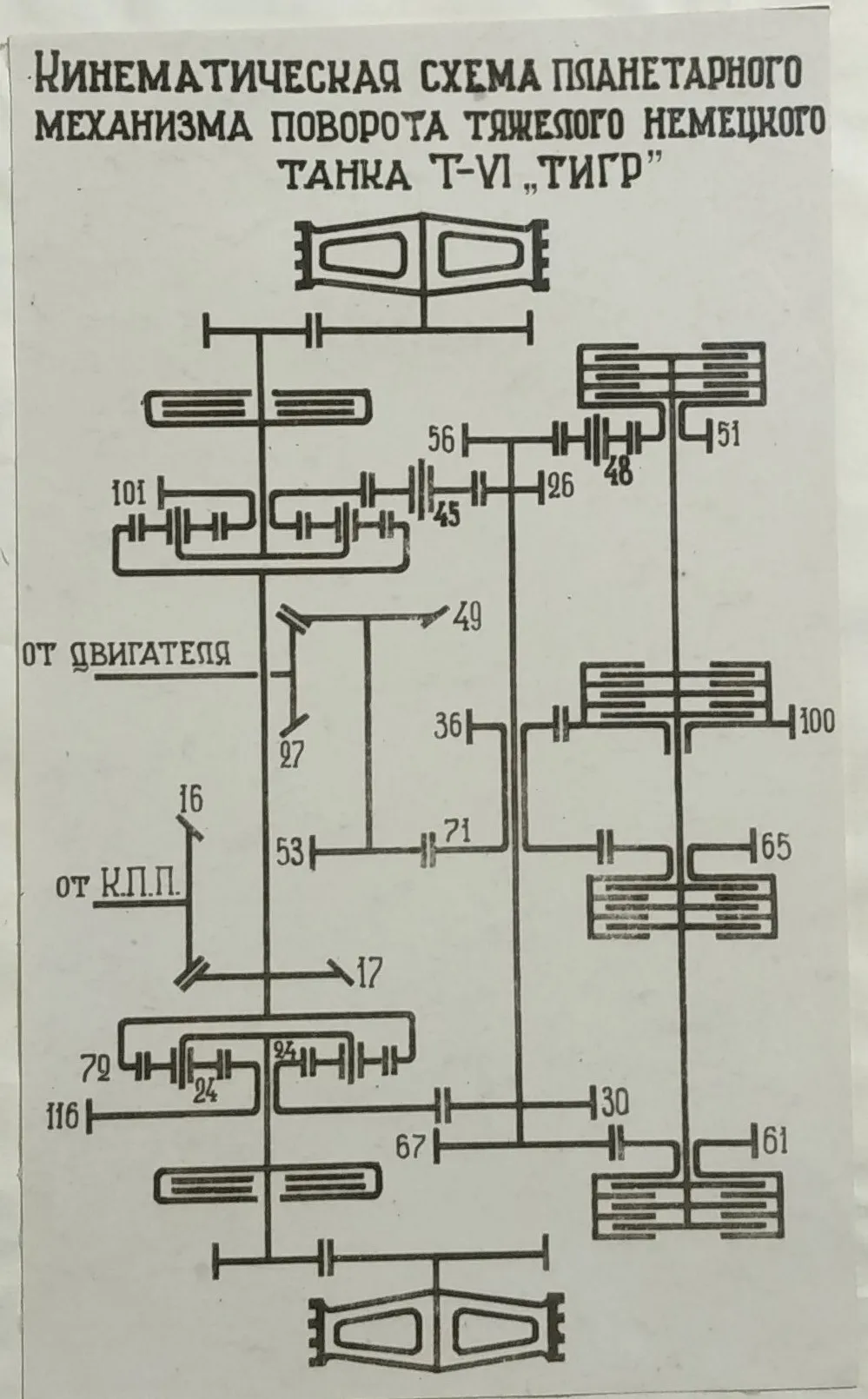

Немецкая школа, создавая тяжёлые танки «Тигр» и «Пантера», сделала ставку на сложную кинематику. Инженеры компаний Henschel и MAN исходили из того, что терять энергию на тормозах для тяжёлой машины непозволительно. Их ответом стали многоступенчатые механизмы поворота дифференциального типа, работающие по принципу рекуперации мощности: кинетическая энергия от притормаживающей внутренней гусеницы не теряется, а через систему планетарных рядов и шестерён передаётся на внешнюю, забегающую гусеницу, помогая ей толкать танк.

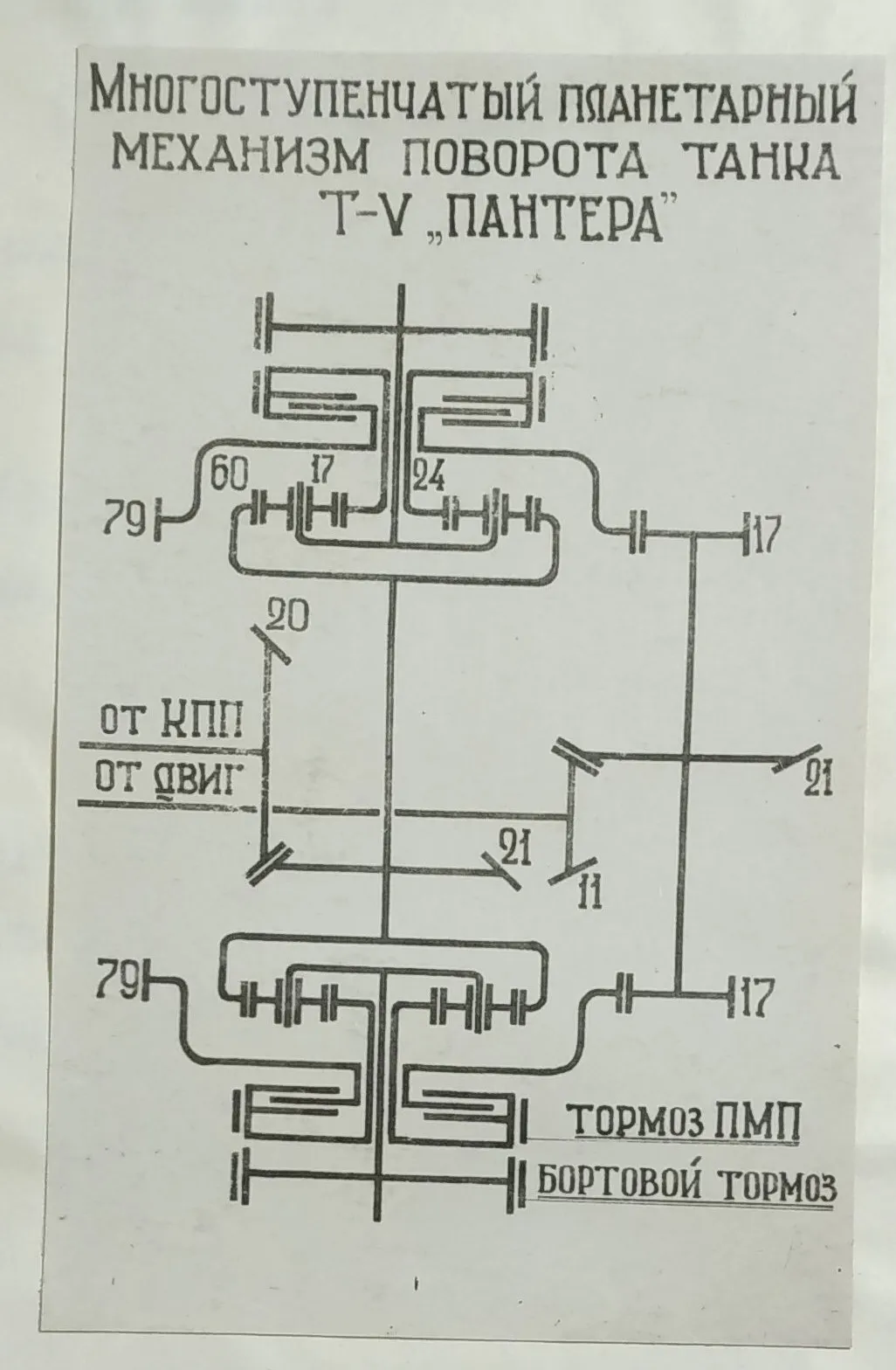

Для максимальной эффективности рекуперации механизм поворота жёстко связали с коробкой передач. Многоступенчатый механизм «Пантеры» был спроектирован так, что каждой из семи ступеней переднего хода соответствовал свой фиксированный минимальный радиус поворота: на высших передачах радиусы больше, на низших — меньше. На расчётных радиусах механизм работал в дифференциальной зоне с минимальными потерями.
В 1944 году под руководством конструктора Жозефа Котина советские инженеры провели детальное исследование всех существующих на то время типов механизмов поворота танка. В том числе и немецких решений. На испытаниях и на твёрдых покрытиях тяжёлые гитлеровские танки выглядели убедительно. Тяжёлая 45-тонная «Пантера» на высшей передаче при скорости около 50 км/ч имела расчётный радиус поворота порядка 60–80 метров. На таких дугах механизм расходовал мало энергии: потребная мощность превышала затраты на прямолинейное движение всего на 10–15%. Машина описывала плавную дугу, двигатель Maybach работал ровно, а рекуперация исправно перекачивала энергию с борта на борт.
Однако в реальных условиях Восточного фронта эта схема давала сбои. На грунтовых дорогах, в лесах и на изрытых полях тяжёлые танки практически не двигались на высших передачах. Рабочими были средние ступени — четвёртая и пятая, при скорости 20–30 км/ч. Расчётные минимальные радиусы для этих передач составляли порядка 29–42 метров. Между тем реальные повороты просёлочных дорог, деревенских улиц и объезды препятствий требовали меньших радиусов.
Когда водителю требовалось повернуть круче расчётного радиуса текущей передачи, он тянул рычаг дальше, и механизм выходил из зоны рекуперации. Для доворота задействовались обычные бортовые тормоза — сложный многоступенчатый дифференциал фактически превращался в примитивный бортовой фрикцион. Потребная мощность при этом возрастала в 3,5–4 раза. Бензиновый двигатель Maybach не имел такого запаса крутящего момента и начинал терять обороты, рискуя заглохнуть посреди маневра. Чтобы спасти машину, водитель был вынужден прерывать маневр, выжимать сцепление и переходить на низшую передачу, где расчётный радиус меньше, а крутящий момент на ведущих колёсах выше. Это приводило к рваному темпу движения, перегреву трансмиссии и высоким нагрузкам на экипаж.
Испытания команды Жозефа Котина показали, что немецкий подход породил инженерный парадокс: многоступенчатые дифференциальные системы были конструктивно сложны и дороги, но в большинстве реальных условий эксплуатации работали в наименее эффективном режиме — режиме бортового тормоза. Американские и британские танки с двойными дифференциалами, лишённые бортовых тормозов для резкого поворота, страдали от обратной проблемы: их маневренность ограничивалась физической невозможностью крутых поворотов, а на малых радиусах расход мощности оставался высоким.
Советский подход
Пока немецкая мысль уходила в усложнение многоступенчатых дифференциальных механизмов, советская школа решала не менее серьёзную задачу. Опыт первых лет Великой Отечественной войны показал, что тяжёлые танки серии КВ страдали от проблем трансмиссии. Их масса, возросшая с 43 до почти 50 тонн у экранированных модификаций КВ-1, оказалась непосильной для классических бортовых фрикционов. Рычаги требовали больших физических усилий, а главные фрикционы и коробки передач выходили из строя при поворотах на слабых грунтах. Для нового поколения танков прорыва — ИС-2 с 122-мм пушкой и усиленной броней — требовался иной механизм поворота, который позволил бы 46-тонной машине сохранять маневренность, сопоставимую со средними танками.
Советские конструкторы понимали масштаб проблемы. Благодаря работе разведки и трофейных команд, доставлявших на полигон в Кубинке захваченные «Тигры» и «Пантеры», специалисты имели возможность детально изучить немецкий подход к рекуперации мощности. Они признавали высокую культуру производства шестерён и продуманную математику многоступенчатых дифференциалов. Однако, проанализировав результаты ходовых испытаний трофейных машин на размокшем суглинке и заснеженных полях Подмосковья, советские аналитики пришли к выводу, что немецкий путь в реальных фронтовых условиях оказывается неэффективным.
Вместо копирования схемы, привязывающей минимальный радиус поворота к каждой передаче, советская школа обратилась к статистическому и эмпирическому анализу. Чтобы понять, как именно танк маневрирует в реальном бою, учёные отказались от абстрактных расчётов на гладком покрытии и занялись топографией. Были проведены исследования кривизны грунтовых и лесных дорог, проанализированы траектории маневрирования на поле боя при уклонении от огня артиллерии и при выходе на огневые позиции. Результат оказался простым по сути: статистика показала, что подавляющее большинство (свыше 85–90%) тактически востребованных маневров тяжёлого танка в условиях Восточного фронта совершается с радиусом не менее 8,5 метра. Более пологие повороты встречались реже, а более крутые требовались в основном для разворота на месте или в тесной застройке.

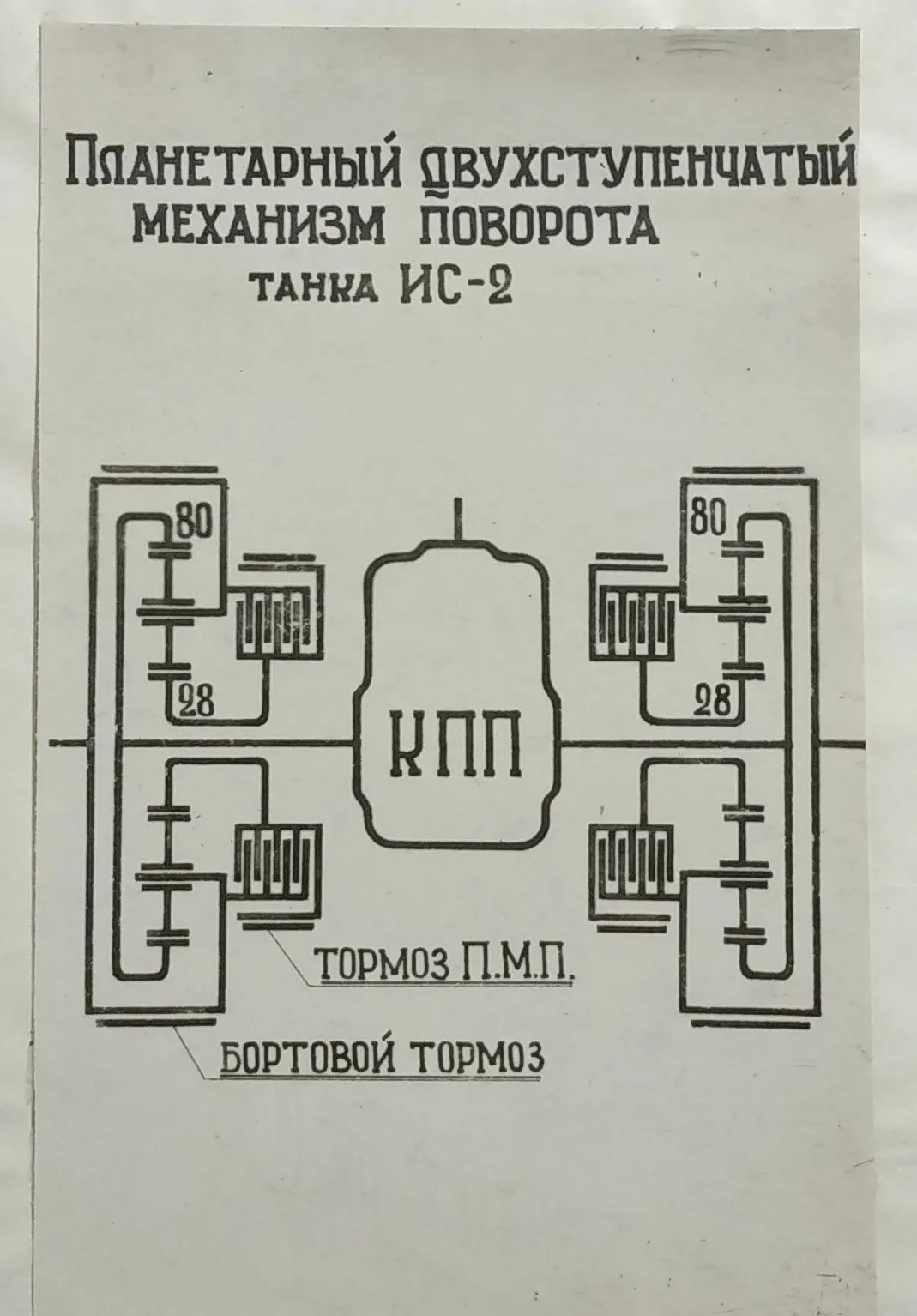

Вместо усложнения системы конструкторы разработали двухступенчатый планетарный механизм поворота (ПМП), заложив статистически выверенный радиус 8,5 метра в кинематику как универсальный оптимальный радиус поворота.
С точки зрения конструкции советский ПМП был компактным и надёжным узлом, размещённым в едином картере на концах главного вала. Каждому борту соответствовал свой планетарный ряд из солнечной шестерни, эпицикла (коронной шестерни) и водила с сателлитами. Механизм имел две ступени работы, что отличало его от одноступенчатых бортовых фрикционов Т-34.
При движении по прямой планетарный ряд блокировался блокировочным фрикционом, и весь узел вращался как единое целое, обеспечивая жёсткую прямую передачу крутящего момента на ведущее колесо. Машина при прямолинейном движении имела одну степень свободы. В отличие от немецких дифференциалов, которые требовали от водителя постоянной корректировки курса, ИС-2 шёл по прямой устойчиво, не сбиваясь на неровностях, что снижало утомляемость механика-водителя на длительных маршах.
При повороте водитель тянул рычаг на себя до первой позиции (первая ступень): выключался блокировочный фрикцион и затягивался тормоз солнечной шестерни. Планетарный ряд начинал работать как редуктор, и скорость внутренней (отстающей) гусеницы принудительно снижалась в 1,42 раза. Поскольку внешняя гусеница продолжала двигаться с прежней скоростью, танк входил в поворот с заложенным радиусом 8,5 метра. В отличие от бортовых фрикционов, где кинетическая энергия терялась на тормозной ленте, в планетарном механизме ИС-2 происходила частичная рекуперация: часть мощности от отстающего борта через механическую связь возвращалась в трансмиссию, снижая общую нагрузку.
Расчёты и полигонные испытания показали, что при повороте на первой ступени ПМП (с расчётным радиусом) 46-тонный ИС-2 потреблял мощность, превышающую затраты на прямолинейное движение всего в 1,7–2 раза. Для сравнения: у Т-34 и у немецких танков при выходе за пределы расчётного радиуса в зону бортового торможения потребление мощности возрастало в 4–5 раз. ИС-2 маневрировал значительно экономичнее более лёгкого предшественника. Если требовался разворот на месте (например, в городе или в лесу), водитель тянул рычаг до упора (вторая ступень) — включался остановочный тормоз водила, полностью блокировавший гусеницу. В этом режиме потребление мощности резко возрастало, но для ИС-2 он был крайним, ситуативным, а не постоянным, как у немецких машин на узких дорогах.

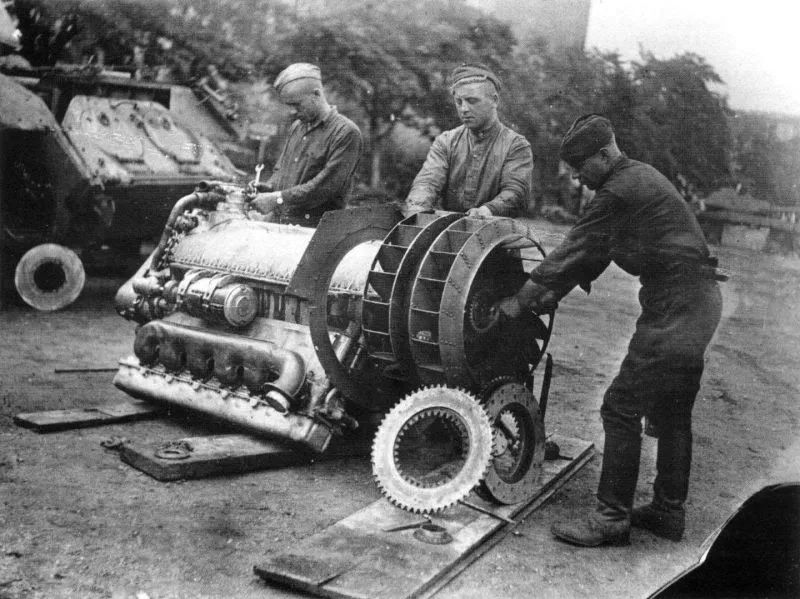

Эффективность ПМП была неразрывно связана с характеристиками силовой установки — модернизированного дизельного двигателя В-2-ИС мощностью 520 л.с. Даже двукратный рост сопротивления (коэффициент 1,7–2,0) при повороте — серьёзная нагрузка. Бензиновый двигатель типа немецкого Maybach при таком скачке сопротивления неизбежно начал бы терять обороты. Советский В-2 обладал двумя преимуществами. Во-первых, как дизель он имел более благоприятную кривую крутящего момента, который возрастал при падении оборотов, обеспечивая высокую тяговитость.
Во-вторых, топливный насос высокого давления двигателя В-2 был оснащён всережимным центробежным регулятором с корректором подачи топлива. При входе танка в поворот сопротивление грунта возрастало, и обороты вала падали. Центробежные грузики регулятора сходились и через систему тяг автоматически приводили в действие корректор, который увеличивал цикловую подачу топлива сверх номинального предела. Двигатель получал скрытый резерв крутящего момента порядка 15–25%, называемый коэффициентом приспособляемости.
Практика применения
Сочетание планетарного механизма поворота с единым радиусом 8,5 метра и дизеля В-2-ИС с корректором давало ИС-2 преимущество в реальном маневрировании. Когда немецкая «Пантера», идущая на четвёртой передаче, приближалась к изгибу дороги радиусом, например, 12 метров, её водитель знал, что расчётный радиус дифференциала на этой передаче — около 30 метров. При попытке повернуть механизм выходил из зоны рекуперации в режим бортового тормоза, потребление мощности возрастало в 4 раза, бензиновый мотор терял обороты и начинал глохнуть. Чтобы машина не остановилась, водитель выжимал сцепление, переключался на вторую передачу (где радиус меньше), терял темп, поворачивал и снова разгонялся, расходуя топливо и изматывая экипаж. Средняя маршевая скорость колонны при этом падала.
В той же ситуации советский ИС-2 шёл на высокой передаче со скоростью 25 км/ч. Приближаясь к 12-метровому повороту, механик-водитель, не трогая рычаг переключения передач и педаль главного фрикциона, тянул бортовой рычаг до первой позиции. Планетарный механизм включал понижающую ступень для отстающей гусеницы, сопротивление грунта возрастало вдвое. Дизель реагировал на нагрузку: корректор топливного насоса увеличивал подачу топлива, выдавая дополнительный крутящий момент. Танк, не сбавляя хода и не переключая передачу, вписывался в поворот. После завершения маневра рычаг отпускался, планетарный ряд снова блокировался, и машина продолжала движение.
Именно способность совершать большинство поворотов на заранее выбранной передаче, без остановки и потери кинетической энергии всей массы танка, стала преимуществом советских тяжёлых машин. На сухом гладком шоссе «Пантера» с её сложной трансмиссией могла показать математическое превосходство в доли процента. Но в реальной боевой обстановке — на размокшем грунте, в лесу или в разрушенной застройке — двухступенчатый планетарный механизм обеспечивал советскому танку на 20–30% большую среднюю скорость маневрирования.
Планетарная схема ИС-2 также решала проблему центробежных сил, рассмотренную ранее. Если на высоких скоростях и пологих радиусах центробежная сила начинала разгонять забегающую гусеницу, ПМП воспринимал эту кинетическую помощь, дополнительно разгружая двигатель. Если же радиус был слишком мал и центробежная сила грозила заносом с перегрузкой мотора, жёстко заданный радиус первой ступени (8,5 м) служил кинематическим ограничителем, удерживавшим танк в зоне предсказуемой управляемости. Это не позволяло неопытному водителю случайным движением рычага сорвать машину в критический режим, как это происходило на машинах с дифференциальными трансмиссиями.
Таким образом, советский подход к трансмиссии тяжёлого танка основывался на инженерной целесообразности. В отличие от стремления к абсолютной рекуперации для каждой передачи и пожертвовав незначительной экономией мощности на больших радиусах, которые редко встречаются в бою, конструкторы создали механизм, работавший с высокой эффективностью именно там, где это было необходимо — на грязных, извилистых дорогах войны. Сочетание прикладной физики, статистики и понимания того, как машина взаимодействует с грунтом, определило направление развития послевоенного танкостроения.
Сопоставление немецкой и советской концепций в реальных боевых условиях выходит за рамки сравнения тяговых характеристик. Техническая философия напрямую определяла тактические возможности танковых войск. Немецкая трансмиссия «Пантеры», помимо несоответствия кривизне реальных дорог (о чём говорилось ранее), имела ещё один существенный недостаток — высокую технологическую сложность и низкую ремонтопригодность в полевых условиях. Синхронизация механизма поворота с коробкой передач привела к тому, что весь узел представлял собой плотно скомпонованный агрегат. Ошибка механика-водителя, пытавшегося на высокой скорости заложить слишком крутой вираж, выводила систему из зоны рекуперации и создавала ударные перегрузки, приводившие к поломке зубьев шестерён или обрыву валов.

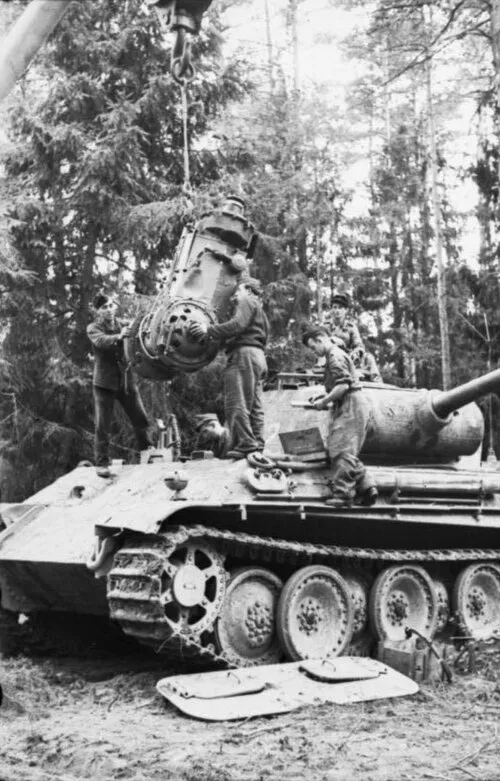

Замена вышедшего из строя механизма поворота или коробки передач на «Пантере» была сложной операцией. В условиях распутицы или под огнём ремонт был практически невозможен. Танк с повреждённой трансмиссией превращался в неподвижную огневую точку либо подрывался экипажем при отступлении. Сложность управления немецкими тяжёлыми машинами требовала от водителей высокой квалификации и точного контроля оборотов двигателя. Когда к концу войны качество подготовки немецких танкистов снизилось, массовый выход из строя трансмиссий «Пантер» и «Тигров» по вине экипажей приобрёл значительные масштабы.

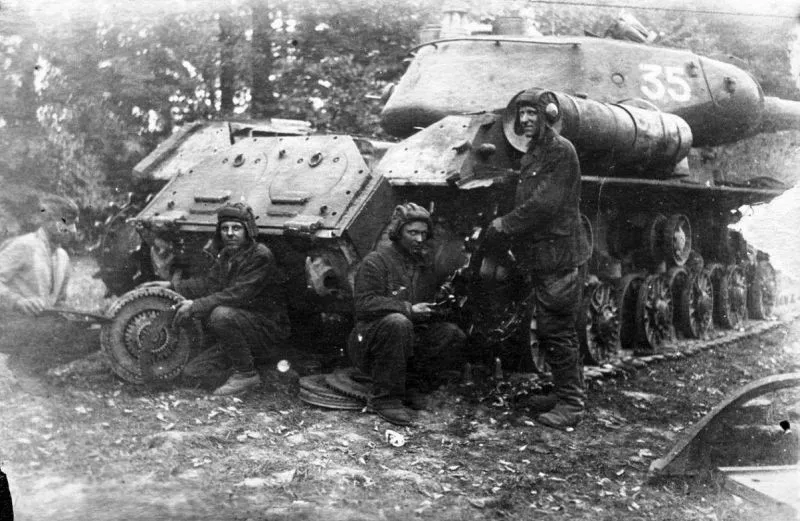

Советский ИС-2, напротив, был рассчитан на высокую ремонтопригодность и живучесть. Двухступенчатые планетарные механизмы поворота (ПМП) при своей кинематической продуманности были технологически проще в изготовлении, состояли из крупных надёжных деталей и располагались в кормовой части корпуса вместе с двигателем и коробкой передач — по задней схеме компоновки, ставшей для советских танков классической. Доступ к ПМП обеспечивался через откидные кормовые бронеплиты. При повреждении тормозных лент, планетарных рядов или сателлитов ремонтная бригада могла заменить узел в полевых условиях с помощью тали и стандартного инструмента, возвращая тяжёлый танк в строй за часы, а не недели.
Различия проявлялись и в экстремальных условиях, например в тесной городской застройке Берлина или Кёнигсберга, где дистанции маневра измерялись метрами. Немецкая многоступенчатая система здесь оказывалась неэффективной. Лишённые возможности маневрировать по своим расчётным дугам, тяжёлые немецкие машины были вынуждены постоянно использовать бортовые тормоза, теряя динамику и рискуя заглохнуть при развороте в узком переулке. ИС-2, напротив, мог в любой момент перевести ПМП на вторую ступень, полностью заблокировать отстающую гусеницу и развернуться вокруг своей оси. В этот короткий момент потребление мощности возрастало, но это был осознанный тактический режим, обеспечивавший выживание танка в уличных боях, где возможность быстро довернуть 122-мм орудие на угрозу решала исход дуэли.
Концепция планетарных механизмов поворота, воплощённая в ИС-2, стала стандартом для послевоенного поколения советской бронетехники. Дальнейшее развитие этой схемы — с добавлением дополнительных ступеней, но с сохранением принципа независимости от маршевой передачи — легло в основу трансмиссий танков Т-54, Т-55, Т-10, обеспечив им репутацию надёжных и неприхотливых боевых машин эпохи холодной войны.
