УР-100: жидкостная ракета с системой эксплуатации твёрдотопливной — и предел исходной платформы
1963–1987: техническая генеалогия советской межконтинентальной ракеты
Как жидкостная ракета с токсичным топливом стала массовой, когда американцы делали ставку на твёрдое топливо Minuteman? Ответ не в дальности полёта и не в мощности заряда — УР-100 уступала тяжёлым МБР по обоим параметрам. Главным достижением стала система эксплуатации: ракета собиралась и устанавливалась в герметичный транспортно-пусковой контейнер на заводе, контейнер монтировался в шахту, затем через разъёмы контейнера проводилась заправка, после чего ракета переводилась в ампулизированное состояние и могла оставаться в шахте годами без операций непосредственно с топливом.
Эта эксплуатационная архитектура стала главным техническим условием массовости; само число развёрнутых ракет определялось также производственной кооперацией, темпами шахтного строительства и военно-политическим решением. Открытые источники приводят оценку 1030 единиц семейства к 1974 году. Но у исходной размерности оказался предел: когда потребовались полноценная разделяющаяся головная часть индивидуального наведения и значительно большая забрасываемая масса, рациональный модернизационный ресурс платформы был исчерпан. Следующие «УР-100» получили то же имя, но стали фактически новыми ракетами.
Вызов Minuteman: тысяча шахт за пять лет
Первый комплекс американской твёрдотопливной МБР Minuteman встал на боевое дежурство 26 октября 1962 года; группировка росла поэтапно и достигла 1000 развёрнутых ракет к 1967 году — по данным Службы национальных парков США. Minuteman рассчитывался на длительное необслуживаемое дежурство: твёрдое топливо не требовало криогенной инфраструктуры, автономная инерциальная система управления работала без наземной подготовки, дистанционный пуск занимал около минуты. Большое число рассредоточенных одиночных шахт, постоянная готовность, малый эксплуатационный персонал и централизованное управление — модель, которую Советскому Союзу предстояло воспроизвести другими средствами.
Советские Р-7/Р-7А были слишком громоздкими для численного ответа. Р-16 и Р-9А — ближе к практической пригодности, но всё ещё тяжелее и эксплуатационно сложнее, чем того требовала массовая шахтная группировка. Р-16У закрепила переход к защищённому стационарному базированию и использовала несимметричный диметилгидразин (НДМГ) как горючее и азотнокислотный окислитель АК-27И — долгохранимую самовоспламеняющуюся пару. Р-9А дала опыт шахт одиночного старта и дистанционного управления, но применяла жидкий кислород — препятствие длительному автономному дежурству. Задача звучала просто: создать лёгкую МБР, способную долго находиться в шахте в высокой готовности и запускаться дистанционно. Решение оказалось не простым.
В феврале 1963 года на Совете обороны рассматривались проекты лёгкой МБР: Р-37 Михаила Янгеля из ОКБ-586 и УР-100 Владимира Челомея из ОКБ-52. Обе программы исходили из одной задачи — массовая ампулизированная МБР лёгкого класса. Прямого переноса корпуса, двигателей или системы управления от Р-37 к УР-100 первичными источниками не подтверждено; косвенная преемственность — в самом техническом задании. 30 марта 1963 года вышло постановление ЦК КПСС и Совмина СССР о разработке 8К84 — индекса, под которым УР-100 вошла в документацию. Работы по Р-37 прекратились. Объяснять результат конкурса только личным покровительством Никиты Хрущёва — значит не объяснять ни успешные испытания, ни эксплуатационные свойства комплекса, который потребовал работ десятков организаций: НИИАП Николая Пилюгина создавал систему управления, КБ общего машиностроения Владимира Бармина — стартовый комплекс, филиал №2 ОКБ-52 Виктора Барышева — транспортно-пусковой контейнер, заводы Москвы (ЗиХ Центра Хруничева), Омска (завод № 166 / ПО «Полет») и Оренбурга (завод № 47 / ПО «Стрела»)а — серийное производство.
8К84: ракета в железной оболочке
ОКБ-52 до УР-100 накопило опыт заводской готовности, герметичного контейнерного хранения и автоматизации ракетного комплекса на крылатых ракетах — прежде всего на П-5. Принцип «изделие приходит готовым и хранится защищённым от внешней среды» был перенесён на существенно более крупную стратегическую ракету. Не аэродинамическая схема, а конструкторская философия: минимизация полевых операций, контейнеризация, заводская готовность. Это и стало ключом к массовости.
Двухступенчатая жидкостная ракета длиной около 16,9 метра, диаметром ровно 2 метра и стартовой массой 42,3 тонны выглядела скромно рядом с тяжёлыми предшественниками. Для сравнения: американский Titan II имел длину 31,39 метра и стартовую массу 149,7 тонны — по данным музея ракет Titan. УР-100 была примерно в 3,5 раза легче. Это позволяло строить больше шахт и ракет, но цена массовости — умеренная боевая нагрузка. Забрасываемая масса составляла от нескольких сотен килограммов до 1,5 тонны в зависимости от типа головной части; максимальная расчётная дальность — до 10 600 километров для соответствующей конфигурации. Не рекорд мощности, а численное превосходство.
ЖРД давал высокую энергетическую эффективность и позволял создать компактную МБР при доступном советской промышленности уровне твёрдых топлив. Цена — токсичные и коррозионно-активные компоненты: герметизировать, строго контролировать состояние. Ампулизация означала, что мембранные клапаны изолировали топливо от двигателей, а инертный газ в ТПК — изделие от атмосферы. Это резко уменьшало объём операций непосредственно с ракетой, но не отменяло необходимость контролировать электронику, шахту, кабельные системы, герметичность и состояние компонентов. Ампулизация не равна «ракета не требует обслуживания» — она переносит основную часть операций из разряда полевых в разряд заводских и периодического ресурсного надзора.
Транспортно-пусковой контейнер длиной 19,5 метра, диаметром 2,7 метра и массой 14,4 тонны обеспечивал транспортировку, хранение и старт из одной оболочки. Собственная масса контейнера составляла примерно 34 % стартовой массы ракеты — существенная часть инфраструктурной цены решения. Контейнер упрощал шахту и стабилизировал условия хранения, но одновременно утяжелял систему. Это не «лишний вес ракеты», а конструктивный компромисс.
Эксплуатационная последовательность выглядела так: ракета собиралась на заводе и устанавливалась в герметичный транспортно-пусковой контейнер; контейнер с ракетой доставлялся на позицию и монтировался в шахтную пусковую установку; после установки через разъёмы контейнера проводилась заправка компонентами топлива; затем система переводилась в ампулизированное состояние — мембранные клапаны закрывались, инертный газ под избыточным давлением заполнял полости контейнера, изолируя ракету от атмосферы; с этого момента комплекс мог находиться на дежурстве годами, требуя лишь дистанционного контроля состояния и периодической проверки. Эта архитектура превращала жидкостную МБР в сравнительно компактное, постоянно заправленное и дистанционно контролируемое оружие.
Ракета запускалась горячим стартом: двигатели первой ступени включались внутри сооружения, газы отводились через специальные каналы и решётки. Решение обходилось без порохового выброса, но требовало газоотводного тракта и защиты контейнера от факела. Время от команды до выхода ракеты из шахты — менее трёх минут; значительную часть этого времени занимало открытие тяжёлой защитной крыши.
Первый пуск состоялся 19 апреля 1965 года с наземной пусковой установки на Байконуре; первый шахтный — 17 июля того же года. Лётные испытания заняли период с апреля 1965-го по октябрь 1966 года. Первые полки заступили на дежурство 24 ноября 1966 года — ещё до формального принятия комплекса на вооружение 21 июля 1967 года постановлением Совмина №705-235. Это разные события, а не ошибка источников: группировка начала боевое дежурство до того, как комплекс формально приняли на вооружение.
Ампулизация — ключевое преимущество УР-100 — оказалась и главным техническим вызовом начального периода эксплуатации. Обеспечить герметичность заправленной ракеты на пять-семь лет оказалось сложнее, чем рассчитывали: в войсках начались течи компонентов топлива. Ненадёжные блоки контроля давления в пневмогидросистеме второй ступени по окислителю и горючему, установленные на контейнере и функционально связанные с полостями ракеты, заполненными компонентами, пропускали токсичное топливо.
Источники течей ликвидировали после двух модернизаций конструкции — замены разъёмных соединений на сварные. Первые доработки провели в 1967 году, уже после того, как первые полки заступили на дежурство. Работы по обеспечению надёжной ампулизации велись под руководством ВПК СССР; по оценке исследования Y.Dalian (2019), к моменту катастроф летом 1967 года далеко не всё было сделано. Это цена перехода от теории к массовой эксплуатации: обещание «ракета годами не требует обслуживания» потребовало полевых доработок уже развёрнутой группировки.
Открытые данные испытаний расходятся: одни источники приводят 60 пусков по программе ЛКИ, другие — 54 пуска и 11 аварий в период 1965–1966 годов. Полной статистики отказов на дежурстве не опубликовано.
Сходство с Minuteman было функциональным, а не конструктивным. Обе системы решали задачу массового рассредоточенного дежурства. Minuteman использовал твёрдое топливо; УР-100 — ампулизированную жидкостную схему. Советская конструкция воспроизводила эксплуатационный результат, но не американскую технологию двигателя. Советский ответ не был технологически симметричным: США добились постоянной готовности свойствами твёрдого топлива, СССР — герметизацией жидкостной ракеты и хранением её в ТПК. Это сильное инженерное решение, но одновременно компенсация слабости советских твёрдых топлив того периода.

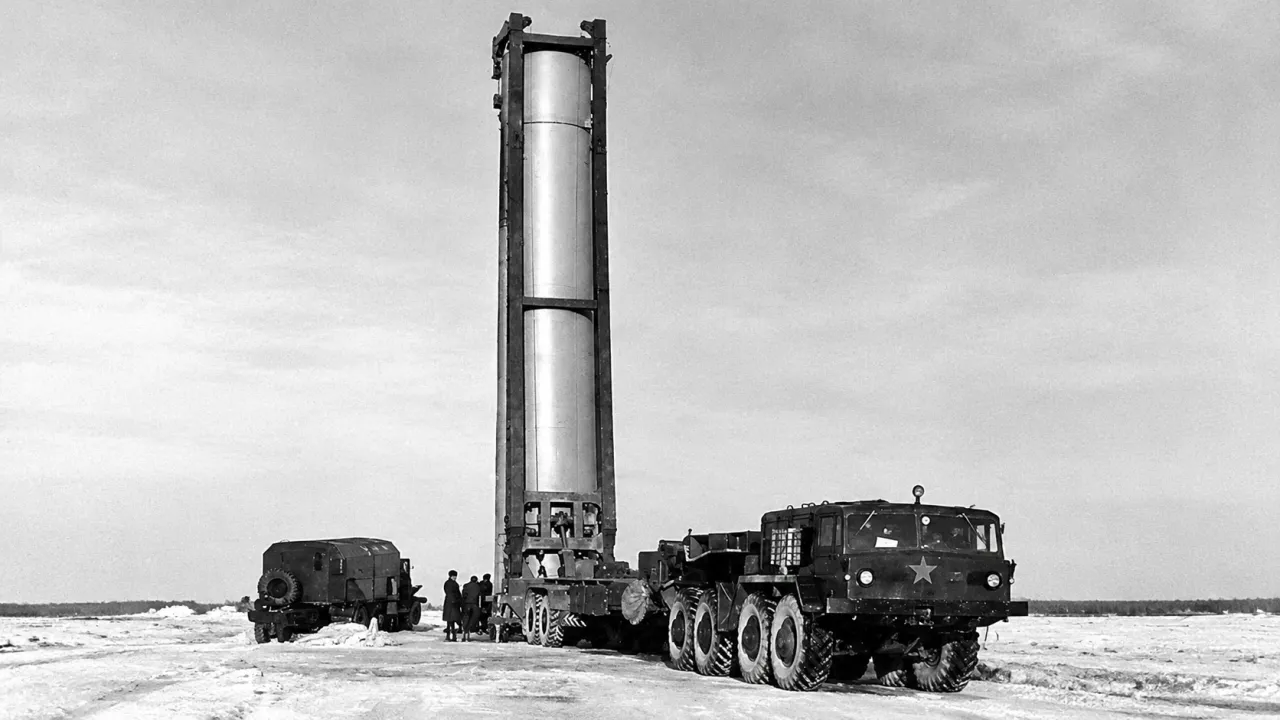

Процесс установки транспортно-пускового контейнера (ТПК) с межконтинентальной баллистической ракетой комплекса УР-100 (индекс ГРАУ — 8К84, по классификации НАТО — SS-11 Sego) в шахтную пусковую установку с помощью агрегата загрузки (установщика 15У26)
От 8К84М к 15А20У: модернизации внутри размерности
Уже с конца 1960-х началась модернизация исходной 8К84. Первый этап — улучшение системы управления и повышение эксплуатационно-технических характеристик без изменения корпусной размерности. Модернизированная УР-100М (8К84М) завершила испытания в 1971 году после 12 пусков по программе и была принята на вооружение 3 октября 1972 года. Доработка выполнялась непосредственно в существовавших шахтах: корпусная размерность, жидкостная схема, ТПК, горячий старт, шахтная инфраструктура и общая компоновка остались прежними.
Следующий шаг — УР-100К (индекс 15А20), проектирование которой началось в 1967 году. Ракета получила увеличенные длину и топливный запас, улучшенные точность, надёжность и дальность. Лётные испытания завершены в 1971 году, принятие на вооружение — в конце 1971 — начале 1972 года по разным источникам. Двухметровый диаметр, основные принципы ампулизации, контейнерного хранения и шахтного старта перешли от исходной 8К84; изменились удлинённая ракета, новая или существенно переработанная система управления, увеличенная дальность и расширенный набор головных частей. Исходная 8К84 имела стартовую массу 42,3 тонны, тогда как 15А20 и 15А20У при том же двухметровом диаметре достигли примерно 50–51 тонны.
К концу 1960-х стало ясно: двухметровая размерность упирается в требования нового поколения боевого оснащения — но конструкторы попытались выжать ещё один шаг, не переходя к новой платформе. УР-100У (15А20У) стала этой попыткой: развитие 15А20, получившее разделяющуюся головную часть рассеивающего типа с тремя боевыми блоками. Блоки не имели полноценного индивидуального наведения: точки падения задавались общей схемой рассеивания. Это увеличивало число поражаемых объектов в ограниченном районе и осложняло противоракетную оборону, но не обеспечивало независимого наведения каждого блока на широко разнесённые цели. Увеличение массы головной части уменьшало максимальную дальность относительно моноблочной версии. Практически весь ракетный носитель 15А20 перешёл без изменений; добавили многоблочное боевое оснащение и средства преодоления ПРО.
Полноценная разделяющаяся головная часть индивидуального наведения требует не только массы самих боевых блоков, но и системы разведения — автономной ступени с двигательной установкой, способной последовательно выводить блоки на различающиеся траектории, — а также бортового вычислительного устройства, управляющего маневрированием, и дополнительного энергетического запаса. Всё это увеличивает общую массу боевого оснащения в полтора-два раза по сравнению с простой рассеивающей головной частью. При двухметровом диаметре и стартовой массе около 50 тонн дальнейшее усиление боевого оснащения, размещение средств преодоления ПРО и сохранение приемлемой дальности потребовали новой, более крупной платформы. Размерность, заданная в 1963 году, определила границу возможного на два десятилетия вперёд.
Разрыв поколений: УР-100Н и МР УР-100
19 августа 1970 года вышло правительственное решение о разработке УР-100Н (15А30). При сходстве названия это была ракета массой около 103–106 тонн и диаметром 2,5 метра — более чем вдвое тяжелее исходной 8К84. Стартовая масса выросла приблизительно в 2,45 раза. Называть 15А30 простой очередной модификацией 8К84 технически неточно. УР-100Н создавалась с разделяющейся головной частью индивидуального наведения и значительно большей забрасываемой массой. УР-100Н УТТХ (15А35) стала переработкой 15А30 с повышенными точностью, надёжностью и стойкостью комплекса.
Что перешло от исходной УР-100: школа ЦКБМ, ампулизированное жидкостное исполнение, заводская готовность, шахтное базирование, контейнеризация и часть инфраструктурной логики. Что не перешло буквально: диаметр, стартовая масса и основная конструкция ракеты. Поэтому УР-100Н — не «УР-100 с новой головной частью», а новый комплекс, названный в рамках преемственной линии. Название сохранило бренд и основные принципы школы Челомея, но скрыло разрыв поколений.
Параллельно разрабатывалась МР УР-100 (15А15) — проект КБ «Южное» Михаила Янгеля. Ракета создавалась как конкурент УР-100Н для замены 8К84 и приспосабливалась к части шахтной инфраструктуры семейства УР-100. Предназначение, позиционные районы и возможность использования существовавших шахт остались; ракета, двигательная установка, система управления, схема старта и боевое оснащение были новыми. МР УР-100 получила миномётный старт и РГЧ индивидуального наведения. Две школы — Челомея и Янгеля — столкнулись с одной границей: дальнейшее развитие лёгких МБР требовало большей размерности. Челомей исчерпал ресурс двухметровой УР-100, Янгель создавал новую ракету под те же требования и позиции после прекращения работ по Р-37.
Другие страны искали массовость или живучесть иначе. Китайская DF-5 представляла тяжёлую двухступенчатую жидкостную ракету шахтного базирования — по размерности ближе к тяжёлым МБР, чем к массовой лёгкой УР-100. Сопоставление показывает: жидкостная схема сама по себе не обеспечивает компактности; решающими были заданная забрасываемая масса, технология баков, ТПК и организация эксплуатации. США параллельно наращивали и шахтную группировку Minuteman, и морскую составляющую — твёрдотопливную БРПЛ Polaris A3 на атомных подводных лодках. СССР в программе УР-100 сделал ставку на большое число разнесённых шахт; США диверсифицировали базирование, снижая уязвимость группировки к первому удару иначе.

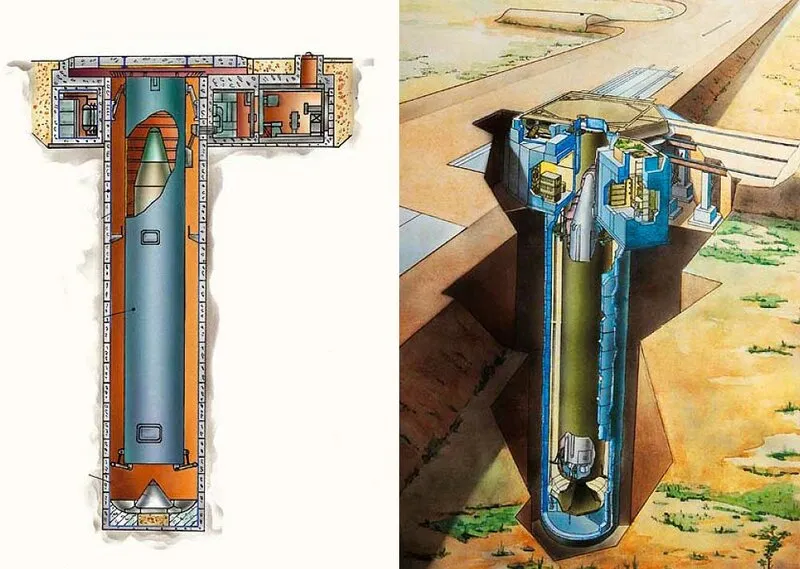

Схема шахтной пусковой установки (ШПУ) советского стратегического ракетного комплекса УР-100
Цена массовости
Открытые источники приводят оценку 1030 ракет семейства УР-100 к 1974 году — наивысший показатель для советских МБР по открытым данным. Более ранняя западная оценка — 990 к 1972 году; обе цифры относятся к разным датам и составу группировки, включающему не только исходную 8К84, но и модернизированные варианты. Это подтверждается двумя формально независимыми источниками — отраслевым каталогом Missilery и ветеранской организацией РКВ, хотя они могут восходить к общей статистике РВСН. Число развёрнутых ракет определялось не только инженерным совершенством, но и военно-политическим решением: как быстро кооперация произведёт изделия, насколько срочно требуется компенсировать американское численное преимущество.
Высокая готовность комплекса не означала высокой защищённости от точного первого удара. Рассредоточенные одиночные шахты повышали вероятность сохранения части группировки, однако рост точности американских боевых блоков постепенно снижал ценность ранних шахт. Отсюда модернизация защищённости и переход к новым комплексам. ТПК не устранял риски жидкого топлива: он изолировал ракету от внешней среды и персонал от части операций, но внутри оставались токсичные компоненты. Старение уплотнений, коррозия и контроль герметичности не исчезали, а переносились в систему заводского изготовления и периодического ресурсного надзора.
Исходная 8К84 была снята с вооружения в 1974 году после перехода к модернизированным вариантам. Последние комплексы основной ветви УР-100 сняты с боевого дежурства в 1987 году. Ракета 8К84 экспонируется в филиале Центрального музея РВСН при учебном центре Военной академии РВСН в Балабанове; доступность конкретной экспозиции для свободного посещения на сентябрь 2026 года документально не подтверждена.
Судьба изделия: от музея до «Авангарда»
Исходная 8К84 ушла в музей — ракета экспонируется в филиале Центрального музея РВСН при учебном центре Военной академии РВСН в Балабанове. УР-100Н УТТХ, фактически новый комплекс массой свыше 100 тонн, остаётся в строю: по сообщениям РИА Новости в январе 2026 года, НПО машиностроения продолжает поддерживать его в эксплуатации, часть ракет используется как носитель гиперзвукового комплекса «Авангард». Школа ОКБ-52 перенесла опыт контейнеризации и заводской готовности, накопленный на крылатых ракетах, на межконтинентальный масштаб — и дослужилась до того, что имя УР-100 унаследовала ракета вдвое тяжелее исходной. Размерность, заданная в 1963 году, определила границу возможного на два десятилетия вперёд — урок проектирования, который стоит помнить: массовость покупается не рекордами дальности, а системой эксплуатации, но у каждой исходной платформы есть предел.
