Винтовки «Спрингфилд» с откидным затвором: долгий путь к совершенству
Винтовка «спрингфилд» 1865 года
Видишь ли, что вера содействовала делам его, и делами вера достигла совершенства?
Послание Иакова, 2:22
Послание Иакова, 2:22
История оружия. Окончание Гражданской войны, несмотря на одержанную в ней победу, поставило перед правительством США множество вопросов, которые требовали немедленного решения и… финансовых средств. Нужно было распустить, вернее, скажем так: оптимизировать армию для нужд послевоенного времени, затем куда-то пристроить демобилизованных солдат, то есть разумно освободившиеся рабочие руки, а еще — куда-то девать огромное количество высвободившегося оружия, причем не только использовавшегося в годы войны, но в целом еще пригодного к использованию и в хорошем состоянии, так и совершенно нового, не успевшего поступить в армию со складов. Часть этих проблем особых расходов для своего решения не требовали, более того — оно обещало даже прямые доходы. Однако в ходе войны возникла еще одна важная проблема, решение которой требовало немалых денег.
Дело в том, что война была, по сути, выиграна устаревшим оружием – капсюльными винтовками, заряжавшимися с дула, хотя именно в ходе войны уже появились и прошли «испытание стрельбой» и казнозарядные, причем даже магазинные, винтовки и карабины. Было понятно, что новой армии оставаться со старым оружием было нельзя. Нужно было переходить на патронные винтовки, заряжающиеся с казенной части. Однако перевооружение даже сократившейся в десятки раз армии требовало немалых средств. Значит, следовало найти способ максимального удешевления процесса перевооружения, а для этого выбрать соответствующую систему новой массовой пехотной винтовки и кавалерийского карабина на его основе.
Особенно велики были запасы винтовок «Спрингфилд» модели 1863 года, и вот их-то как раз и предстояло переделать в патронные и казнозарядные. И вот тут более чем кстати пришлась довольно старая разработка Хайрема Бердана, который еще в 1859 году предложил 15-мм казнозарядную винтовку с откидным затвором. Затвор ее откидывался вверх и вперед, а вращающийся курок был практически точно таким же, как и на капсюльных ружьях. И вот главный оружейник Спрингфилдского арсенала, Эрскин С. Аллин, предложил, вместо того чтобы разрабатывать совершенно новую винтовку, переделать дульнозарядные «Спрингфилды» в казнозарядные, для чего использовать откидной затвор Хайрема Бердана.
Вот так и появилась первая в США переделочная винтовка «Спрингфилд» образца 1865 года, изготовлявшаяся на основе модели 1861 года. Вслед за ней последовала винтовка 1866 года, имевшая более прочный и обтекаемый затвор.
Предложение Аллина заключалось в том, чтобы заднюю часть ствола отрезать и прикрепить к тому, что осталось, патронник и откидной затвор. Откидной затвор включал в себя ударник, экстрактор и крепился на стволе на шарнире. Из-за этого откидной затвор напоминал крышку люка, из-за чего винтовку так и назвали: Trapdoor Springfield («трап» — ловушка, «до» — дверь, то есть дословно «дверь-ловушка» или же попросту «люк»). Патент на свою винтовку № 49 959, в котором была описана эта конструкция, Э. Аллин получил 19 сентября 1865 года.
Затвор винтовки М1865 года
При этом винтовка обр. 1865 года сохранила почти все особенности модели 1863 года, включая ствол калибра .58, длину 1016 мм. Вот только рассчитана она теперь была на использование патрона с кольцевым воспламенением, имевшим медную гильзу. Вскоре стало очевидно, что многие мелкие детали в затворе долго не прослужат, а механизм слишком сложен для повседневного использования. Поэтому еще до завершения производства модели 1865 начались испытания менее сложной винтовки. Из-за этого модель 1865 получила название «Первый Аллин», а следующая обновленная модель, 1866 года, — «Второй Аллин».
Винтовка М1866 года
Модель обр. 1866 года сменила модель 1865 года, получив при этом не только улучшенный затвор, но и новый патрон центрального воспламенения калибра .50-70 (12,7 мм), а также прицел с лестничной регулировкой. Ствол калибра .58 был попросту расточен, после чего в расточенный ствол вставили вкладыш калибра .50. Эти модификации обходились примерно в пять долларов за винтовку, что было очень приличной экономией, поскольку новые винтовки стоили около 15 долларов. Улучшенная винтовка меньшего калибра имела общую длину 1400 мм, а длину ствола 1020 мм.
Чертеж из патента Эрскина С. Аллина на систему заряжания винтовки M1865 с казенной части
Превращение старых нарезных мушкетов заключалось в том, что казенную часть ствола фрезеровали, а к верхней части ствола прикрепляли откидной затвор. Кулачковая защелка, приводимая в действие большим пальцем, удерживала затвор в закрытом положении. Экстрактор реечного типа автоматически убирался при открытии затвора и возвращался на место в конце хода. Боевой взвод находился внутри затвора. Носок курка при этом стачивался.
В 1866 году Спрингфилдский арсенал переделал около 5000 нарезных мушкетов образца 1861 года. Что касается модели 1865 года, то большинство этих винтовок из числа тех, что успели выпустить, в 1870-е годы продали нескольким американским торговцам оружием. В то время в США существовал большой спрос на кадетскую винтовку укороченного образца. Чтобы удовлетворить эту потребность, они обрезали стволы и приклады для производства коротких винтовок с длиной ствола 84 см и 91 см. Кроме того, стандартные шейки прикладов часто утончались для использования кадетами.
«Кадетская винтовка» М1866
Всего же винтовок модели 1866 года было произведено около 52 000. Притом около половины этого числа позднее попали в Европу и были использованы в ходе франко-прусской войны. Винтовка была рассчитана на мощный патрон центрального воспламенения .50-70-450 (калибр 12,7 мм, пуля весом 450 гран (29 г); порох весом 70 гран (4,5 г)). Несмотря на значительное улучшение по сравнению с экстрактором винтовки модели 1865, экстрактор модели 1866 все еще был слишком сложным, а пружина экстрактора — довольно слабой. Но было бы ошибкой считать, что сломанный экстрактор полностью выводил это оружие из строя. В официальном правительственном справочнике 1867 года для пользователей «Описание и правила обращения с мушкетной винтовкой Springfield, заряжающейся с казенной части, модель 1866» прямо указывалось:
Следует понимать, что выбрасыватель и фрикционные пружины скорее удобны, чем необходимы, и что винтовка не обязательно выводится из строя, если сломается один или оба из них, поскольку гильзу можно легко извлечь пальцами после ослабления экстрактора для извлечения гильзы.
Более того, шомпол винтовки можно довольно эффективно использовать для извлечения застрявшей гильзы в экстренной ситуации. Таким образом, было очевидно, что новую винтовку не так-то просто вывести из строя, даже если какие-то детали в ней ломались.
Затвор винтовки М1866
Модель 1866 была выпущена для войск США в 1867 году и стала главным оружием американской армии в Войне Красного Облака (также известной как «война Бозмена» или «Война на Паудер-ривер») вдоль Бозменского тракта в 1867 году. Высокая скорострельность нарушила тактику сиу и шайеннов, которые до того встречались лишь с дульнозарядными винтовками во время «Резни при Феттермане» за несколько месяцев до этого. Новые винтовки сыграли решающую роль в успехе американских войск, значительно уступавших индейцам в численности.
В 1870 году появилась новая модель этой винтовки – М1870. Она имела длину 1300 мм. Ствол длиной 830 мм. Калибр 12,7 мм. Скорострельность составляла от 8 до 10 выстрелов в минуту. Модель 1870 выпускалась в двух версиях, которые немного отличались друг от друга. Первая версия была выпущена в 1870 и 1871 годах. Целик был улучшен, а ствольная коробка укорочена. Целик на первой модели 1870 года располагался почти вплотную к ствольной коробке. Было изготовлено 1000 таких винтовок.
Вторая версия выпускалась в 1872 и 1873 годах. В этой версии целик был смещен вверх, а шомпол сделали развинчивающимся, в отличие от первой модели 1870 года, в которой использовался шомпол от винтовки модели 1868 года. Было выпущено 10 000 экземпляров второй модели.
В 1871 году также выпускалась укороченная версия карабина. Было произведено около 350 таких экземпляров.
Модель 1873 года была пятой вариацией конструкции Эрскина С. Аллина.[4] Модель пехотной винтовки имела ствол длиной 829 мм, в то время ствол кавалерийского карабина — 560 мм. Калибр стал меньше — 11,63 мм. На смену этой винтовке пришла улучшенная модель 1884, стрелявшая патроном образца .45-70 «Правительственный». При этом полное обозначение патрона было таким: «.45-70-405», что указывало на диаметр канала ствола .45 калибра (11,63 мм), цифра 70 обозначала вес заряда черного пороха — около 4,5 грамма, а цифра 405 — вес пули в гранах — 26,2 г. Начальная скорость пули составляла 1350 футов в секунду (410 м/с). Для карабина был разработан пороховой заряд пониженной мощности с 55 гранами пороха (3,6 г), что позволяло уменьшить отдачу при стрельбе для кавалеристов.
Винтовка «Спрингфилд» М1884 имела начальную скорость 500-грановой свинцовой пули 400 м/с в секунду. Максимальная дальность стрельбы составляла 3500 ярдов, то есть около 3180 м. Средняя кучность стрельбы «Спрингфилд» М1873 составляла круг со средним радиусом 1,7 дюйма (4,3 см) на расстоянии 100 ярдов (91 м), что соответствует ~3,4 угловой минуты. Средняя кучность стрельбы из винтовки М1884 составляла круг со средним радиусом 1,3 дюйма (3,3 см) на том же расстоянии, что соответствует ~2,6 угловой минуты. Таким образом, потенциальная кучность стрельбы из винтовки «Спрингфилд» 1884 может быть сопоставима с кучностью стрельбы из немецкой винтовки 98k или более поздней модели M1 «Гаранд», всё того же Спрингфилдского арсенала!
Согласно отчету артиллерийского управления США, «опытный стрелок может сделать 12–13 выстрелов в минуту». При стрельбе с плеча и заряжанием из патронной сумки опытный стрелок мог сделать 25 выстрелов в минуту.

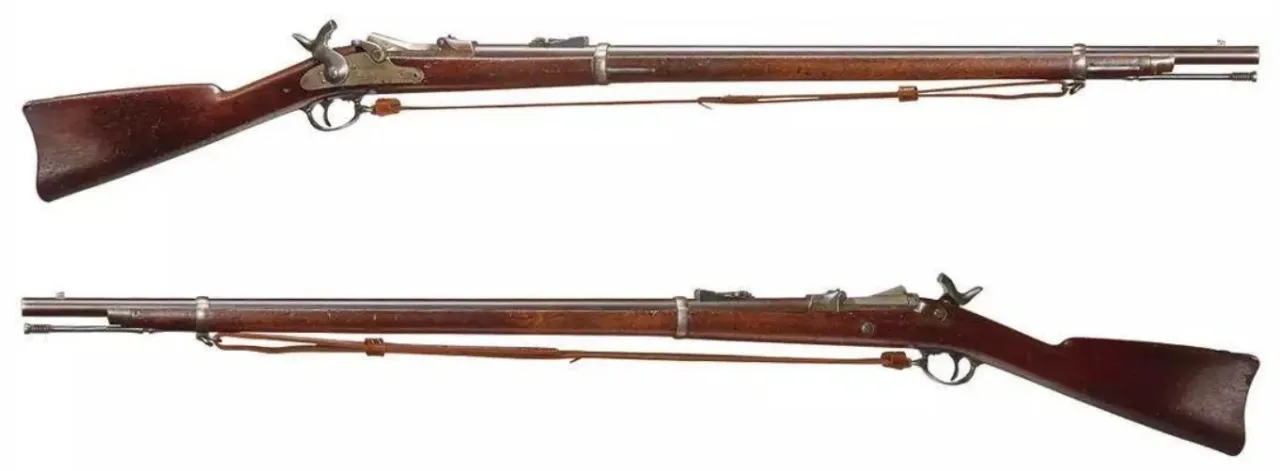

Винтовка «спрингфилд» выпуска 1873-1890 гг.
Изначально винтовка должна была стрелять патронами с медной гильзой. Но в 1888 году армия перешла на патроны с гильзами из латуни. Одной из причин такой замены стал разгром отряда подполковника Джорджа Кастера в битве при Литтл-Бигхорне в июне 1876 года. Тогда выяснилось, что медные гильзы часто заклиниваются в разогретых от стрельбы патронниках, так что при отсутствии шомпола извлекать их приходится при помощи ножа, поддевая их за закраину. Так, например, значительная часть солдат под командованием майора Маркуса А. Рино (чудом уцелевшего в этом бою) только тем и занимались, что вынуждены были вынимать застрявшие гильзы из карабинов, которые передавали им сзади, после чего возвращать их стрелкам на огневой рубеж.
В 1877 году Департамент боеприпасов начал исследовать европейское огнестрельное оружие, в котором использовались латунные гильзы, и обнаружил, что они намного прочнее медных. Однако только в 1888 году американская армия перешла с медных патронов на латунные. Это стало большим шагом вперед, и с тех пор и по сей день латунь является основным материалом для изготовления боевых патронов в США.
Затвор винтовки «спрингфилд» с патроном с латунной гильзой
Модель 1873 г., стрелявшая патронами с дымным порохом, оставалась основной винтовкой на вооружении армии США до тех пор, пока ее постепенно не заменили на винтовку на винтовку «Спрингфилд» 1892 г. с продольно-скользящим затвором, созданную на основе норвежского затвора Краг-Йоргенсена. Замена началась в 1892 году, однако, несмотря на устаревание, винтовка образца 1873 года продолжала использоваться вспомогательными подразделениями во время испано-американской войны на Кубе и Филиппинах, где она была в невыгодном положении по сравнению с испанскими войсками, вооружёнными винтовкой с продольно-скользящим затвором 7-мм испанской моделью «Маузера» 1893 г. Однако, несмотря на устаревание, «Спрингфилдский люк» продолжал использоваться для тренировок и в гвардии штатов вплоть до Первой мировой войны.
Продолжение следует...
