Панорамные прицелы командира для российских танков

Панорамные прицелы командира для российских танков


Обязательным элементом оснащения современных зарубежных танков в последние годы стал панорамный прицел командира. Этот прибор обеспечивает круговое наблюдение за местностью и наведение оружия на цель. Совмещая в себе функции наблюдательного прибора и прицела, подобные системы способны значительно повышать боевые возможности танков. При помощи панорамного прицела командир танка может полностью управлять всеми процессами, необходимыми для ведения огня. Однако, несмотря на все преимущества, подобное прицельное оборудование пока не стало обычным компонентом электронного оснащения танков вооруженных сил России. К сожалению, в настоящее время российским танкистам приходится использовать для наблюдения за обстановкой и наведения оружия разные приборы.

В последние годы отечественная оборонная промышленность создала несколько танковых систем управления огнем (СУО), в составе которых присутствуют панорамные прицелы. На данный момент танки с подобной аппаратурой не поставляются в войска, но в ближайшем будущем ситуация может измениться. Так, в некоторых источниках упоминается, что танки Т-72Б в ходе ремонта и модернизации будут получать новую модификацию системы управления огнем «Калина», оснащенную панорамным командирским прицелом.




Базовый вариант СУО «Калина» используется на новейшем отечественном танке Т-90МС. Архитектура системы и отдельные ее элементы создавались с учетом необходимости боевой работы в любое время суток в любых условиях. Главный метод выполнения таких требований – использование современных многоканальных прицельных приборов. Так, командир танка Т-90МС располагает новым панорамным прицелом модели ПК ПАН «Соколиный глаз». Прицел имеет двухплоскостную независимую стабилизацию поля зрения, два оптических канала (телевизионный и тепловизионный) и встроенный лазерный дальномер. Благодаря этому командир при необходимости может брать на себя работу наводчика.

Необходимо отметить, что высокие характеристики СУО «Калина» достигаются не только при помощи панорамного прицела. Помимо этого прибора в состав системы управления огнем входят многоканальный прицел наводчика ПНМ «Сосна-У» (имеет те же функции, что и командирский, но при этом оснащен лазерной системой управления противотанковой ракетой), прицел-дублер, цифровой баллистический вычислитель, аппаратура обработки видеосигнала, стабилизатор вооружений, информационно-управляющая система тактического звена и ряд другого оборудования. Интересной чертой новой системы управления огнем являются сравнительно небольшие габариты отдельных ее элементов и значительно сокращенное количество органов управления. Последняя особенность СУО «Калина» облегчает подготовку экипажей и эксплуатацию боевой машины.

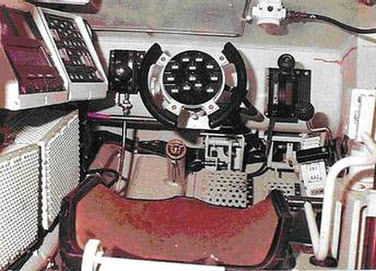

Рабочее место командира, Т-90МС


На момент своего создания и до настоящего времени система управления огнем «Калина» была и остается одним из лучших комплексов своего класса в мире. Больше того, по некоторым параметрам новейшая отечественная СУО может превосходить зарубежные разработки последнего времени.

Предшественником СУО «Калина» можно считать аналогичную систему «Редут», созданную еще в середине девяностых годов. Как и в случае с более поздней системой, проект «Редут» разрабатывался с целью оснащения танков и другой бронетехники и повышения их боевого потенциала. Одним из способов улучшения характеристик бронетехники с СУО «Редут» стало включение в состав последней панорамного прицела командира. Этот прибор позволяет наблюдать за обстановкой и наводить ствольное вооружение. Командирский прицел оснащается системой стабилизации поля зрения. Для обнаружения целей и определения дистанции до них командир боевой машины может использовать телевизионный канал и лазерный дальномер. Тепловизионное оборудование отсутствует.

Отсутствие тепловизионного канала в панорамном прицеле СУО «Редут» компенсируется его наличием в прицеле наводчика. Как и командирский прибор, прицел наводчика оснащается системой стабилизации поля зрения и лазерным дальномером. При этом наводчик боевой машины, оснащенной СУО «Редут», может наблюдать за обстановкой и атаковать цели не только днем, но и ночью, используя лишь имеющееся на его рабочем месте прицельное оборудование. Оба прицела системы «Редут» могут взаимодействовать со стабилизатором вооружений в восьми режимах. При этом обеспечивается как самостоятельная работа того или иного члена экипажа, так и совместные их действия.

Система управления огнем «Редут» в ходе нескольких испытаний показала свои высокие характеристики и нашла применение на бронетехнике. Так, эта СУО применялась в проектах модернизации боевых машин пехоты БПМ-2 и БМП-3, а также предлагалась для установки на боевые машины десанта БМД-4. Кроме того, в первой половине прошлого десятилетия индийские военные выразили желание ознакомиться с российской разработкой и даже провели испытания танка, оборудованного системой «Редут».

Все новейшие отечественные системы управления огнем для танков и боевых машин прочих классов сталкиваются с одной и той же проблемой: предполагаемый основной заказчик в лице российского министерства обороны в течение долгого времени не проявлял никакого интереса к ним. Причины этого до конца не ясны. Предположения относительно причин того, что новейшие СУО не устанавливались на новые и модернизируемые танки, касаются недостатка средств у военного ведомства, неких проблем технического характера или косности ответственных лиц. Вне зависимости от конкретных причин на данный момент российские танковые войска не располагают техникой с современными системами управления огнем, оснащенными панорамными прицелами.



Тем не менее, в течение ближайшего времени ситуация должна измениться и имеющиеся в войсках танки получат современное электронное оснащение. Кроме того, новый основной танк, создаваемый в рамках проекта «Армата», как ожидается, будет комплектоваться новейшей системой управления огнем, в состав которой войдут самые новые отечественные разработки в этой области.


По материалам сайтов:
http://gurkhan.blogspot.ru/
http://btvt.narod.ru/
http://kbptula.ru/
http://otvaga2004.ru/
http://vestnik-rm.ru/
Автор:
Рябов Кирилл
