«Акация» - 152-мм самоходная гаубица

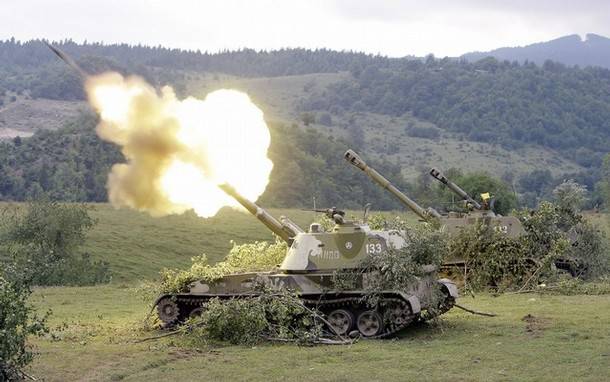

«Акация» - 152-мм самоходная гаубица


В 1947-1953 годах началось проектирование первых отечественных самоходных гаубиц. Но в середине 50-х годов Н.С.Хрущев попал под влияние ученых-атомщиков и ракетчиков и своей властью прекратил работы по развитию тяжелых танков и артиллерии. Высвободившиеся средства он направил на разработки ракетного вооружения. Надо отметить, что и в США складывалась похожая ситуация, но там раньше осознали свой промах. Результаты такой политики оказались плачевными. В постоянно возникавших локальных войнах выявилась незаменимость самоходной артиллерии. Мало того, во многих ситуациях артиллерия становилась единственной реальной силой, когда применение авиации и тактических ракет было невозможно. Примеров таких конфликтов десятки: 50-е годы - артиллерийская дуэль в Формозском проливе между КНР и обосновавшимися на островах американцами и гоминдановцами; 60-е годы - бои за остров Даманский между СССР и КНР; 70-е годы - "первая социалистическая война" между Вьетнамом и КНР; в 1967-1972 годах - артиллерийская дуэль через Суэцкий канал Египта с Израилем, наконец, в 90-х - война в Боснии и Чечне. Везде артиллерия, в том числе и самоходная, подтвердила, что она была, есть и будет богом войны. Работы над САУ возобновились только после ухода Н.С.Хрущева с поста Генерального секретаря ЦК КПСС. Постановление Совета Министров от 4 июля 1967 года стало поистине историческим для развития отечественной артиллерии. Согласно ему начались полномасштабные работы по САУ “Акация”, “Гвоздика”, “Фиалка” и 240-мм самоходному миномету “Тюльпан”.

Началу работы над СГ “Акация” предшествовал сравнительный анализ артиллерийских орудий, созданных во время войны (СУ-100, СУ-152), и артсистем послевоенного поколения. В результате была выбрана концепция перспективного развития самоходной артиллерии.


Проектирование и изготовление первых опытных образцов артиллерийской части 152-мм самоходной гаубицы 2С3 “Акация” проходило в Свердловске, в ОКБ-9 завода им. М.И.Калинина, а шасси - на заводе "Уралтрансмаш". Артиллерийская часть САУ разрабатывалась на базе 152-мм буксируемой пушки-гаубицы Д-20. Внутреннее устройство ствола, баллистика и боеприпасы были взяты у Д-20 без изменений. Новая гаубица получила заводской индекс Д-22 и индекс ГРАУ (Главное ракетно-артиллерийское управление) - 2А33. Шасси было разработано на базе пусковой установки ЗРК Круг, которое в свою очередь создали на базе опытной CAУ СУ-100П, и получило индекс "Объект 303".

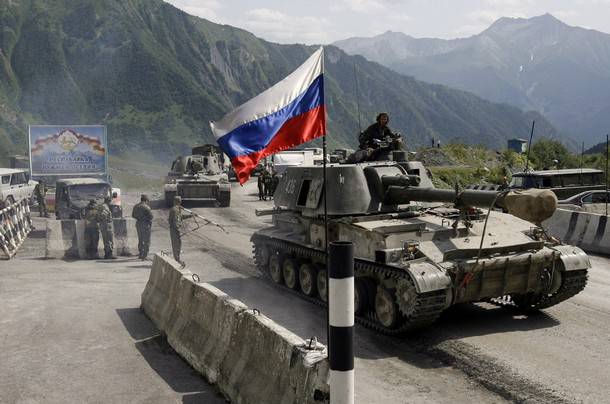

«Акация» - 152-мм самоходная гаубица


Два первых опытных образца 2С3 были изготовлены в конце 1968 года. В ходе заводских испытаний, завершившихся в октябре 1969 года, была выявлена большая загазованность боевого отделения, особенно при стрельбе с малыми зарядами. По этой же причине оказались не принятыми и еще четыре образца, выпущенных летом 1969 года для полигонных испытаний. В конце концов, с проблемой загазованности справились, и в 1971 году САУ 2С3 “Акация” была принята на вооружение. Серийное производство самоходок развернули в 1970 году на головном предприятии-УЗТМ. Первые три машины были собраны в конце года. В 1971 году изготовили еще девять, из них шесть - в декабре месяце. В 1973 году завод получил заказ уже на 70 САУ.

Корпус и башня сварены из листов катаной броневой стали, которые обеспечивают защиту от поражения бронебойной пулей с дистанции 300 м, а также от осколков артиллерийских снарядов и мин малого калибра.

САУ 2СЗ разделена на три отсека: управления, силовой и боевой. Отсек управления расположен в носовой части корпуса между левым бортом и моторной перегородкой. В нем размещается механик-водитель. Силовой отсек находится справа в носовой части. В нем размещаются двигатель, трансмиссия, системы питания горючим и воздухом, смазки, охлаждения, подогрева и запуска. Боевое отделение занимает среднюю, кормовую части корпуса и всю башню, представляющую собой цельносварную конструкцию. В крыше башни слева установлена командирская башенка и люк командира, а по правому борту - люк заряжающего. Над люком командира смонтирован 7,62-мм пулемет для борьбы с воздушными целями. Снизу к башне крепится так называемая корзина, в которой располагается экипаж боевого отделения и часть боекомплекта. Башня вместе с корзиной посажена в корпус с помощью шарикового погонного устройства. Основную часть боевого отделения занимает гаубица, боеукладки и рабочие места экипажа. Сиденье наводчика размещено слева от гаубицы, а заряжающего - справа. Командир располагается сзади наводчика.

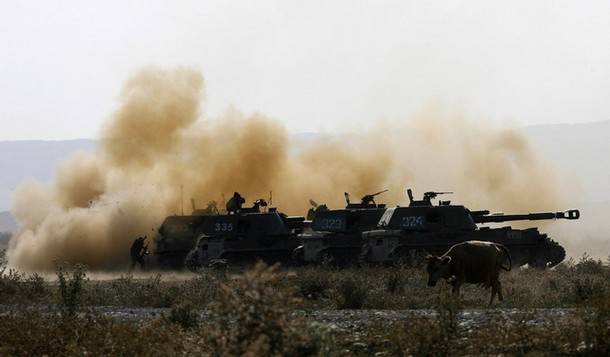

«Акация» - 152-мм самоходная гаубица


Основное вооружение “Акации” - 152-мм гаубица Д-22. Ее ствол состоит из трубы-моноблока, двухкамерного дульного тормоза, эжектора, муфты и казенника, вертикального клинового затвора с полуавтоматикой механического (копирного) типа, гидравлического тормоза отката веретенного типа и пневматического накатника. Цилиндры противооткатных устройств жестко связаны со стволом и при выстреле откатываются вместе с ним. Нормальная длина отката составляет 510-710 мм, а предельная - 740 мм. Наведение гаубицы в вертикальной плоскости осуществляется в диапазоне от -4° до +60°. Ручной подъемный механизм гаубицы оснащен одним сектором и уравновешивающим пневматическим механизмом толкающего типа. Гаубица устанавливается в амбразуру башни с помощью закладных цапф.

Заряжание гаубицы раздельно-гильзовое, то есть в канал ствола сначала досылается снаряд, а затем гильза с метательным зарядом, как и у подавляющего большинства артсистем такой мощности и такого калибра. Боекомплект состоит из 40 выстрелов, которые находятся в двух боеукладках (в башне и в корпусе).

В 1975 году вместо двух механизированных боеукладок ввели одну - барабанного типа на 12 выстрелов, что позволило увеличить возимый боекомплект с 40 до 46 выстрелов. Модернизированная таким образом самоходка получила индекс 2С3М, а гаубица - 2А33М. В боекомплект “Акации” вошли старые осколочно-фугасные снаряды ОФ-540 (масса снаряда 43,56 кг, взрывчатого вещества - 5,86 кг) и новые осколочно-фугасные снаряды ОФ-25 (соответственно 43,56 кг и 6,88 кг). Для стрельбы ими предусмотрены полные заряды, а также шесть уменьшенных. Последние при небольшой дальности стрельбы позволяют посылать снаряд по более крутой траектории и поражать цели, скрытые препятствиями (холмами, многоэтажными домами и т. д.). Кроме того, с приближением к нормали угла встречи снаряда с горизонтальной целью (крышей дота, дома, танка и т. п.) резко возрастает эффективность действия снаряда. И наконец, чем меньше заряд, тем больше живучесть ствола гаубицы. Меняя заряд, можно изменить начальную скорость осколочно-фугасного снаряда от 651 м/с до 282 м/с, а дальность, соответственно, от 17 053 м до 6751 м. Максимальная дальность стрельбы осколочно-фугасным снарядом составляет 18 500 м, при стрельбе активно-реактивным снарядом она увеличивается до 24 000 м.

«Акация» - 152-мм самоходная гаубица


Для борьбы с танками в боекомплект 2С3 входит кумулятивный снаряд БП-540, бронепробиваемость которого не зависит от дальности стрельбы. Стрельба им ведется специальным зарядом Ж6 массой 5,6 кг, начальная скорость снаряда 676 м/с, прицельная дальность 3 000 м. По нормали он пробивает броню толщиной 250 мм, под углом 60° - 220 мм, под углом 30° - 120 мм. В штатный боекомплект 2С3М обычно входит 42 осколочно-фугасных снаряда ОФ-540 и ОФ-25 и четыре кумулятивных БП-540. Кроме того, САУ может стрелять и не входящим в штатный боекомплект снарядом Бр-540Б (тупоголовый с баллистическим наконечником) и снарядом Бр-540 (остроголовым). На дистанции 1000 м Бр-540Б пробивает по нормали 120-мм броню, а под углом 60° - 100-мм; Б-540 - 115-мм и 95-мм броню соответственно. В 1970 году для САУ “Акация” была начата разработка специального выстрела ЗБВЗ с дальностью стрельбы 17 400 м. Самоходная гаубица Акация может стрелять и другими снарядами: осветительным парашютным С1, который освещает местность в течение 40 секунд; химическим 3Х3, всеми 152-мм снарядами (с индексом 540) от гаубиц МП-20 и Д-20, корректируемыми 152-мм снарядами Краснополь (ОФ-38), а также снарядами (с индексом 530) 152-мм гаубицы Д-1. Кроме того, в 70-х годах в боекомплект 2СЗ был введен выстрел с ядерным боеприпасом мощностью 2 кТ.

В качестве силовой установки на машине установлен 12-цилиндровый четырехтактный дизель жидкостного охлаждения В-59. Двигатель развивает мощность 382 кВт, что позволяет самоходной гаубице двигаться по дорогам с твердым покрытием с максимальной скоростью 60 км/ч. С двигателем взаимодействует механическая двухпоточная трансмиссия. Коробка передач находится в одном блоке с планетарным механизмом поворота. Подвеска индивидуальная, торсионная, с гидравлическими амортизаторами телескопического типа. В состав ходовой части, применительно к одному борту, входят шесть двойных обрезиненных опорных катков (промежутки между первым и вторым, вторым и третьим катками разные и намного большие, чем между остальными катками), четыре поддерживающих ролика, ведущее колесо переднего и направляющее колесо заднего расположения. Ширина гусеницы с резинометаллическим шарниром равна 490 мм. “Акация” обладает сравнительно небольшим удельным давлением на грунт, не превышающим 0,059 МПа, что соответствует давлению на грунт ноги взрослого человека. САУ может преодолевать подъемы и спуски крутизной до 30°, рвы шириной до 3 м и вертикальные стенки высотой до 0,7 м, а также водные преграды глубиной до 1 м. Допустимый крен для машины - не более 25°.

Самоходная гаубица 2С3 оснащена фильтровентиляционной установкой, автоматической противопожарной системой, включающейся при повышении температуры в боевом или силовом отделениях, и системой герметизации обитаемых отделений для защиты экипажа от поражающих факторов химического, бактериологического и ядерного оружия. В последнем случае она срабатывает автоматически при появлении потоков гамма-излучения, возникающего при ядерном взрыве. При необходимости герметичность “Акации” поддерживается как на марше, так и при стрельбе боекомплектом, находящимся внутри машины.

В 1987 году “Акацию” оснастили аппаратурой приема командной информации и новым прицелом, и эта модификация самоходной гаубицы получила обозначение 2СЗМ1.

Самоходная гаубица 2С3 авиатранспортабельная, причем самолет Ан-22 может перевозить сразу две установки. САУ “Акация” достаточно хорошо зарекомендовала себя в ходе боевых действий в Афганистане, Чечне, а также в прочих вооруженных конфликтах, происходивших на территории бывшего СССР.

Производство самоходки 2С3 “Акация” прекращено в 1993 году. В настоящее время машины этого типа состоят на вооружении сухопутных войск России, Венгрии, Ирака, Ливии и Сирии.

Режимы огня гаубицы
Скорострельность без перекомплектации зарядов:
• прямой наводкой из укладки башни, выстр./мин 3,5
• прямой наводкой из укладки корпуса, выстр./мин 2,6
• при стрельбе с закрытых позиций и подаче выстрелов с грунта, выстр./мин 3,4
Средняя скорострельность при полном расходе возимого боекомплекта, выстр./мин 1,9
Тепловые ограничения:
30 выстрелов за 10 мин
75 выстрелов за 60 мин
Наибольшая предельная дальность (с прицелом прямой наводки ОП5-38), м 4000

Характеристики
Боевая масса, т 27,5
Экипаж, чел. 4
Габаритные размеры, мм:
длина с пушкой вперед 8400
длина корпуса 7765
ширина 3250
высота 3050
клиренс, мм 450
Бронирование противопульное
Вооружение: 152-мм гаубица Д-22 (2АЗЗ); 7,62-мм пулемет ПКТ
Боекомплект 46 выстрелов, 1500 патронов
Скорострельность, выстр/мин 3,5
Дальность стрельбы, м: осколочно-фугасным снарядом 18500 активно-реактивным снарядом 24000 Двигатель В-59,12-цилиндровый 4-тактный дизель жидкостного охлаждения, мощность 382 кВт Удельная мощность двигателя, кВт/т 13,89
Удельное давление на грунт, МПа 0,059
Максимальная скорость по шоссе, км/ч 60
Запас хода по шоссе, км 500
Запас топлива, л 830
Преодолеваемые препятствия:
подъем, град. 30
высота стенки, м 0,7
ширина рва, м 3,0
глубина брода, м 1,0

Источник: Энциклопедия бронетехники: Гусеничные боевые машины
По материалам сайта ОАО "Мотовилихинские заводы"
