«Хибины» против «Иджиса». Возвращение американского эсминца в Чёрное море
26 декабря 2014 года в проливе Босфор мелькнули очертания знакомого корабля. Высокий “атлантический” нос, восьмигранная призма надстройки, лихо заваленная фок-мачта, подчеркивающая стремительный силуэт Иджис-эсминца... В Черное море вернулся старый знакомый — USS Donald Cook (DDG-75). Ракетный эсминец ВМС США, ставший известным после громкого инцидента в апреле 2014 года.
Впрочем, “громким” тот инцидент стал лишь по одну сторону океана. На официальном сайте эсминца “Дональд Кук” не встречается никаких упоминаний об отказе “Иджиса”, включении РЭБ “Хибины” или рапортах 27 моряков, подавших в отставку с мотивировкой “не желаем подвергать свои жизни смертельной опасности”.
Ракетный эсминец 6-го флота (приписан к военно-морской базе Рота в Испании) весь прошедший год патрулировал акваторию Средиземного моря, выполняя задачи противоракетной обороны Европы и демонстрируя гарантии поддержки союзникам США в регионе. В новогодние праздники (26.12 — 14.01) американцы решили славно отдохнуть на Черном море. За 21 день активного отдыха эсминец посетил Констанцу и Варну, провел совместные маневры с кораблем ВМС Турции и единственным уцелевшим кораблем ВМС Украины — фрегатом “Гетман Сагайдачный”, а затем, в установленный конвенцией Монтре срок, покинул акваторию Черного моря.
В связи с предшествовавшими событиями (от 12 апреля 2014 года) возникает резонный вопрос: что это “Кук” вновь забыл в наших широтах? Янки ищут новых приключений? Совсем страх потеряли. Пришли за реваншем? Или их знакомство КРЭП “Хибины” не принесло заведомых ожиданий?
90 пусковых ракетных шахт с возможностью хранения и запуска зенитных ракет любого класса — от легких ЗУР самообороны ESSM (по 4 в каждой ячейке) до космических перехватчиков SM-3. Помимо ЗУР, универсальные шахты могут быть использованы для размещения “Томагавков” и противолодочных ракетоторпед — в любой комбинации, в зависимости от предстоящих задач. ПВО эсминца в ближней зоне дополнительно обеспечивают две скорострельные зенитки “Фаланкс” (4000 выстр./мин) с наведением по данным встроенных в них РЛС. Все оружие и системы находятся под единым управлением боевой информационно-управляющий системы “Иджис” (Эгида), обеспечивающей автоматическое обнаружение, сопровождение, селекцию и уничтожение выбранных целей на воде, под водой и в воздухе, а также контролирует работу ГЭУ, систем навигации, связи, а также средств борьбы за живучесть корабля. Автоматизированный корабль-робот способен обмениваться информацией со своими “коллегами” (на сегодняшний день “Иджисы” установлены на 84 крейсерах и эсминцах ВМС США), распределять задачи и самостоятельно принимать решения в боевой обстановке.
“Donald Cook более чем способен защитить себя от двух Су-24”, — заявил полковник Стивен Уоррен из пресс-службы Пентагона.
Сияние чистой энергии
Энергетическая установка эскадренного миноносца “Арли Бёрк” состоит из четырех газовых турбин General Electric LM2500 суммарной мощностью 77 миллионов Ватт (105 тыс. л.с.), что позволяет эсминцу развивать скорость свыше 30 узлов (~55 км/ч).
Система электроснабжения “Бёрков” первой подсерии состоит из трех газотурбинных генераторов Allison 501-K34 (GTGS, Gas Turbine Generator Sets) мощностью 2,5 МВт каждый, рассредоточенных по трем отсекам (генератор №1 — отсек вспомогательных механизмов, №2 — второй турбинный отсек, №3 — отдельный генераторный отсек), что позволяет обеспечить достаточную выработку электроэнергии для обеспечения всех корабельных потребителей, включая БИУС “Иджис” и её подсистемы: в первую очередь, развитые средства обнаружения и оружие.
Трехфазная электрическая сеть, напряжение 440 В, частота 60 Гц.
Эсминцы, строившиеся в начале нового века, были оснащены новыми 3-мегаваттными генераторами. В перспективе, в случае появления сверхмощного радара ПРО AMDR (эсминцы подсерии 3), для установки дополнительного генератора придется переоборудовать один из вертолетных ангаров эсминца: напряжение в сети повысится до 4500 Вольт, что повлечет за собой значительное кол-во техпроблем, связанных с электробезопасностью и питанием обычных потребителей.
Фронтовой бомбардировщик Су-24 (и его разведывательная версия Су-24МР) оснащен двумя генераторами переменного тока ГТ30ПЧ8Б мощностью 30 кВт каждый (вырабатывают ток под напряжением 200/115 В, частота 400 Гц) и двумя генераторами постоянного тока ГСР-СТ-12/40а мощностью 12,5 кВт (номинальное напряжение 28,5 В).
Для преобразования напряжения генераторов переменного тока в трехфазный ток номинальным напряжением 36 вольт и частотой 400 Гц предусмотрено наличие двух силовых трансформаторов (трехфазный ток необходим для функционирования прицельно-навигационного оборудования).
Фазированная антенна радиолокатора AN/SPY-1 (одна из четырех). Пиковая мощность излучения 6 МВт
Станция радиоэлектронной борьбы AN/SLQ-32, известная на морском жаргоне как “Слик-32”. Входит в стандартное оснащение всех американских эсминцев

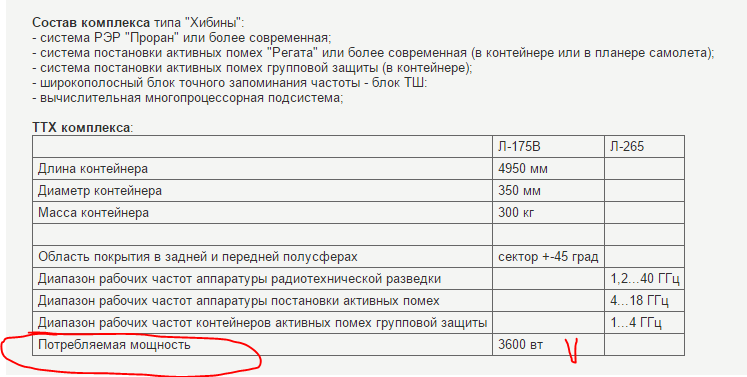

Контейнер КРЭП “Хибины” (Л175В). Длина контейнера 4950 мм. Масса 300 кг. Потребляемая мощность 3,6 кВт
Исходя из вышеперечисленных данных, возникает известный парадокс “слона и моськи”.
«Кук» еще издали засек подход «сушки», сыграл боевую тревогу и замер по боевым постам. Все шло штатно, радары считали курс сближения с целью, «Иджис» исправно управляла системами наведения. И вдруг — хлоп! Все погасло. «Иджис» не работает, экраны показывают муть, даже «Фаланксы» не могут получить целеуказание! СУ-24 тем временем прошел над палубой «Кука», сделал боевой разворот и сымитировал ракетную атаку по цели. Конечно же, успешную — ведь противодействия нет! Потом развернулся и сымитировал еще одну. И так далее — еще 10 раз! Все попытки техников оживить «Иджис» и дать целеуказания для ПВО потерпели неудачу, и только тогда, когда силуэт «сушки» растаял в дымке над российским берегом, экраны ожили, а системы наведения добросовестно показали чистое, сияющее пустотой апрельское небо.
— Из популярной статьи "Хибины" против "Иджис", или Что так сильно испугало Пентагон?” от 15 апреля 2014 года
“Хлоп!” — хороший звук. Но обычная логика почему-то подсказывает обратное: различить импульсы “Хибин” на фоне импульсов радара SPY-1 и систем РЭБ эсминца — примерно как услышать сквозь рев двигателя дыхание водителя КамАЗа.
Поэтому все сказки о “глушении”, “отключении” и каком-либо “сведении с ума” радаров системы “Иджис” импульсами, уступающими по мощности на три (!) порядка, рассчитаны на жертв ЕГЭ и не могут восприниматься всерьез.
“Сжечь” или каким-либо образом повредить электронику эсминца авиационным контейнером РЭБ не представляется возможным. Для создания импульса требуемой мощности пришлось бы подорвать вблизи корабля ядерный заряд эквивалентом в десятки и даже сотни килотонн ТНТ.
Наконец, надо отдавать себе отчет в том, что КРЭП “Хибины” — не наступательное, но чисто оборонительное оружие.
Что умеют “Хибины”
Авиационные комплексы радиоэлектронного противодействия считаются важным элементом, повышающим шансы на выживание самолетов в современных боевых условиях. Принцип работы КРЭП основан на радиопеленгации зондирующего сигнала источника облучения (радар противника) с последующим искажением параметров отражённого сигнала с целью:
— задержки обнаружения самолёта-носителя КРЭП как объекта атаки для противника;
— маскировки истинного объекта на фоне ложных;
— затруднения измерения дальности до объекта, его скорости и углового положения;
— ухудшения характеристик режима сопровождения «на проходе» при сканировании луча антенны БРЛС;
— увеличения времени и затруднение захвата объекта при переходе в режим непрерывной радиопеленгации.
“Вырубить” радар противника с помощью КРЭП “Хибины” невозможно (такой задачи даже не ставится), но, действуя в локальном масштабе, вполне возможно превратить “сушку” в “трудную мишень”, подарив пилотам несколько драгоценных минут для выполнения задачи в зоне действия авиации и ПВО противника.
Теперь о том, как все это относится к случаю с “Дональдом Куком”. Ответ — никак!
КРЭП “Хибины” не устанавливается на самолеты Су-24 (немая сцена). Комплекс предназначен только для новых тактических бомбардировщиков Су-34 (упомянутые контейнеры Л175В, поставка 92 комплектов, согласно контракту Минобороны от 14.01.2013 г.). Вариант этой станции КС-418Э для экспортных Су-24МК и МК-2 в серию не пошел, последний раз его видели на стенде авиасалона МАКС в середине 2000-х.
Для эффективной работы “Хибин” не требуется подлетать в упор к радару противника. Мощность излучения РЛС обратно пропорциональная четвертой степени расстояния. И если на дистанции 200 км еще есть шанс исказить сигнал и “обмануть” радар Иджис-эсминца, то сделать это вблизи будет крайне проблематично: мощные сигналы быстро выявят истинное положение бомбардировщика и дальше пилотов не ожидает ничего хорошего.
С учетом всего перечисленного, становится понятна цена всех разговоров о разразившейся панике на борту, и добровольном сходе на берег 27 испуганных членов экипажа. Авиашоу, устроенное одиночным российским бомбардировщиком, несомненно, осталось яркой страницей в памяти американских матросов, но каких-либо серьезных последствий вызвать не могло. “Дональд Кук” продолжил выполнение поставленных задач в регионе. И, как видим, спустя восемь месяцев он, без особых страхов, вновь вернулся в Черное море. Американские моряки (каждый, в соответствии со своими должностными обязанностями) знают о возможностях своего суперкорабля и знают, насколько неуязвим их эсминец для атак одиночных самолетов.
Система “Иджис” не идеальна. Но, наводя критику, необходимо понимать, что там, где не справится Иджис-эсминец, другой корабль “откинется” еще раньше. Это одна из лучших корабельных систем ПВО, непрерывно эволюционирующая на протяжении 30 лет. Какие-либо насмешки здесь неуместны. Также, как и сомнения в боевых возможностях роботизированного эсминца: вопреки мнению жертв ЕГЭ, электроника — самый надежный элемент любой системы (пример — космические аппараты, где стараются сократить до минимума кол-во движущихся частей), наиболее устойчивый к сильным вибрациям и др. неблагоприятным факторам. Сказки о “мощных электромагнитных импульсах” оставим на совести фанатов ядерного оружия.
К тому времени, когда “заглючат” и “погаснут” компьютеры, все остальные корабельные системы (механика/гидравлика/электропривод) будут уже давно разбиты и выведены из строя.
Попытки обнаружить первоисточник новости о бегстве 27 матросов приводят на один и тот же русскоязычный интернет-ресурс. Официальное заявление Пентагона по поводу данного инцидента не содержит сколько-нибудь содержательной информации. Американцы лишь обиженно намекают, что это было невежливо.
А что это было?
Командиры экипажей самолетов каждой из Сторон должны проявлять величайшую осторожность и благоразумие при приближении к самолетам другой Стороны, действующим над открытым морем, и кораблям другой Стороны, действующим в открытом море, в частности к кораблям, занятым выпуском или приемом самолетов, и в интересах взаимной безопасности не должны допускать: имитации атак путем имитации применения оружия по самолетам, любым кораблям, выполнения различных пилотажных фигур над кораблями и сбрасывания вблизи них различных предметов таким образом, чтобы они представляли опасность для кораблей или помехи для мореплавания.
— Статья 4 Соглашения между правительствами СССР и США о предотвращении инцидентов в открытом море и воздушном пространстве над ним.
Инцидент с 12-кратным облетом “Дональда Кука” можно рассматривать как боевое маневрирование с целью демонстрации своего неудовольствия присутствием американского корабля в Черном море и вежливого предостережения янки от совершения каких-либо резких движений в условиях нарастающего внутриукраинского конфликта.
