Капсюльный пистолет Эдварда Эбита

Капсюльный пистолет Эдварда Эбита


Пистолеты с капсюльным ударным замком, в зависимости от применения, конструкции и особенностей внешней отделки можно условно разделить на несколько разновидностей.

Во первых это обычные военные пистолеты, применявшиеся в армии. Это относительно качественное оружие, как правило лишенное излишних элементов украшения и имеющее строгие черты.


Во вторых это гражданское оружие, предназначенное для целей самообороны. В эту категорию могли попасть как очень дешевые и безвкусно оформленные пистолеты, так и уникальные высокоточные, созданные знаменитыми мастерами. Особенности декоративной отделки и применяемые материалы некоторых образцов позволяют назвать их настоящими произведениями искусства.

Капсюльный пистолет Эдварда Эбита


В отдельную категорию стоит выделить дуэльные пары и спортивное оружие. К этим пистолетам предъявлялись особые требования. Они как правило, сочетали в себе высокую точность и изящество в убранстве. Если про дуэльные пистолеты известно достаточно много, то спортивное оружие 19 века мало изучено. Возможно спортивное оружие порой использовалось и в качестве дуэльного.

Капсюльный пистолет Эдварда Эбита


Попытаемся подробно проиллюстрировать устройство спортивного пистолета с капсюльным ударным замком на примере пистолета Эдварда Эбита (Eduard Ebigt 1811—1883).

Капсюльный пистолет Эдварда Эбита


Калибр представленного пистолета 10 мм (что в общем-то маловато для дуэльного или военного оружия), длина ствола 187 мм, общая длина оружия 325 мм, вес 670 грамм.

Капсюльный пистолет Эдварда Эбита


Конструктивно пистолет состоит из ствола, ложа, капсюльного ударного замка, спускового механизма, спусковой скобы и шомпола.

Капсюльный пистолет Эдварда Эбита


Шомпол стальной с латунным наконечником, шарнирно закреплен под стволом у дульного среза. Шарнирное крепление шомпола предотвращает его потерю при ношении и эксплуатации. Рукоятка шомпола представляет собой стальную «пуговицу» на конце шомпола, имеющую округлую форму.

Капсюльный пистолет Эдварда Эбита


Ствол пистолета имеет восьмигранное сечение. Канал ствола нарезной, восемь нарезов прямоугольной формы имеют правонаклоное закручивание.

Капсюльный пистолет Эдварда Эбита


Ствол расширяется в казенной части и у дульного среза. Самая тонкая часть ствола расположена на расстоянии примерно в ¼ длины ствола, считая от дульного среза. В нижней части ствола в паз «ласточкин хвост» установлено ушко с прямоугольным отверстием для крепления ствола к ложу с помощью плоского фиксирующего клина (задвижки). Ушко для шарнирного соединения с шомполом вероятно приварено к стволу. Интересно, что элементы декоративной отделки в казенной части, в местах где ствол закрывает ложе, не выполнены. Золотая проволока всечена в гравированный рисунок на верхней и наклонной гранях ствола, а так же примерно на ½ длины вертикальных граней. На поверхности ствола у дульного среза золотое кольцо полностью замкнутое.

Капсюльный пистолет Эдварда Эбита


Капсюльный пистолет Эдварда Эбита


В казенную часть ствола установлен казенный винт с выступающим вправо приливом и резьбовым отверстием под брандтрубку. Казенный винт заканчивается крюком для крепления ствола к съемному хвостовику и соответственно к ложу.

Капсюльный пистолет Эдварда Эбита


Капсюльный ударный замок размещен с правой стороны пистолета. Поверхности курка и замочной доски обильно покрыты гравировкой растительного орнамента.

Капсюльный пистолет Эдварда Эбита


Ложе в месте установки замка имеет вырезы под выступ спускового рычага, уздечку и боевую пружину. Нижний край замочной доски фиксируется в ложе винтом.

Капсюльный пистолет Эдварда Эбита


Крепление замка в ложе осуществляется за счет винта, установленного в сквозное поперечное отверстие в ложе. Головка винта размещена в круглой втулке с потайным отверстием.

Капсюльный пистолет Эдварда Эбита


Замок состоит из замочной доски, оси курка с боевым и предохранительным выступами, уздечки с винтами крепления, спускового рычага с винтом и двуперой боевой пружины. Верхнее (длинное) перо боевой пружины через поводок соединено с осью курка. Нижнее (короткое) перо является возвратной пружиной спускового рычага.

Капсюльный пистолет Эдварда Эбита


Спусковой механизм капсюльного пистолета Эдварда Эбита состоит из спускового курка, спусковой личины, фиксирующего рычага (шнеллера), пружин и регулировочного винта.

Капсюльный пистолет Эдварда Эбита


Капсюльный пистолет Эдварда Эбита


Конструкция спускового механизма позволяет производить плавный спуск, что существенно повышает точность стрельбы.

Капсюльный пистолет Эдварда Эбита


Так называемый французский шнеллер имеет регулировочный винт, позволяющий настраивать усилие спуска. Для постановки спускового крючка на шнеллер, спусковой крючок необходимо просто продвинуть вперед.

Капсюльный пистолет Эдварда Эбита


В нижней части цевья установлено металлическое основание для крепления шомпола в «боевом» положении пистолета.

Капсюльный пистолет Эдварда Эбита


Основание представляет собой изогнутую стальную пластину с полостью для установки шомпола и зажима в виде «губок» удерживающих стержень шомпола. Основание крепится к цевью с помощью двух винтов.

Капсюльный пистолет Эдварда Эбита


Ложе в местах установки ствола, замка, спускового механизма, хвостовика казенного винта, ушка для крепления ствола, основания для шомпола имеет соответствующие вырезы.

Капсюльный пистолет Эдварда Эбита


Отверстия в ложе позволяют разместить крепежные винты основания крепления шомпола, фиксирующей задвижки ствола, винтов крепления замка, хвостовика казенного винта, спусковой скобы и хвостовика рукоятки. Рукоятка пистолета имеет фигурную форму, образованную продольными пазами.

Капсюльный пистолет Эдварда Эбита


Хвостовик рукоятки стальной, повторяющий контур сечения рукоятки. Поверхность хвостовика украшает гравировка растительного орнамента. Крепления хвостовика рукоятки в ложе осуществляется с помощью винта с фигурной головкой. Препятствует осевому перемещению вокруг крепежного винта два боковых выступа с тыльной части хвостовика.

Капсюльный пистолет Эдварда Эбита


Крепежные винты имеют различную форму и предназначены для крепления в металлических резьбовых отверстиях деталей оружия или в древесине ложа. Фиксирующий клин (задвижка) ствола представляет собой плоскую пластину с ограничительным выступом овальной формы с одной из сторон. Брандтрубка (сосок) имеет резьбовую цилиндрическую часть для вкручивания в отверстие казенного винта, основание с двумя плоскими гранями, для удобства откручивания ключом и стержень для надевание капсюля.

Капсюльный пистолет Эдварда Эбита


Наружная поверхность спусковой скобы покрыта гравировкой растительного орнамента.

Капсюльный пистолет Эдварда Эбита


Спусковая скоба имеет в нижней части выступ под палец. Крепление спусковой скобы в ложе осуществляется с помощью крюка в передней стойки, который входит в паз спусковой личины и винтом через сквозное отверстие в нижней части.

Капсюльный пистолет Эдварда Эбита


Прицельные приспособления капсюльного пистолета состоят из мушки и целика. Мушка установлена в верхней части ствола у дульного среза и может перемещаться поперечно каналу ствола в пазу «ласточкин хвост». На основании слева от мушки нанесена метка, указывающая вероятно правильное (пристреленное при испытаниях) положение мушки.

Капсюльный пистолет Эдварда Эбита

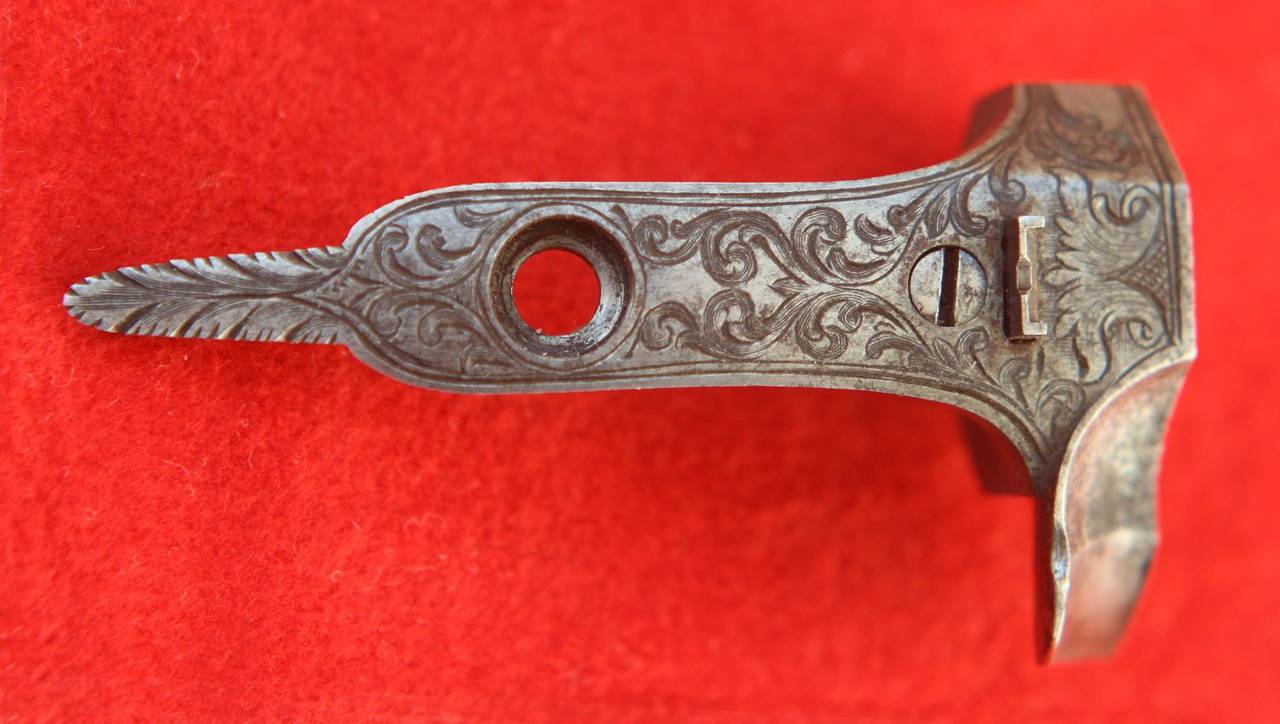

Хвостовик казенного винта двухступенчатый, сужающийся к задней части. Хвостовик покрыт гравировкой. Крепление хвостовика в ложе осуществляется с помощью винта, который проходит сквозь ложе и вкручивается в спусковую личину.

Капсюльный пистолет Эдварда Эбита


Капсюльный пистолет Эдварда Эбита


В хвостовике казенного винта установлена мушка, которая регулируется по высоте. Позади мушки размещен регулировочный винт, вкрученный в нижний выступ мушки.

Капсюльный пистолет Эдварда Эбита


При вращении регулировочного винта по часовой стрелке целик поднимается, при вращении против часовой стрелки опускается, за счет чего стрелок может корректировать прицельную дальность.

Капсюльный пистолет Эдварда Эбита


Маркировки, нанесенной на оружие не так много. В нижней части казенного винта имеется буквенно-цифровой текст «MB 1», в нижней казенной части ствола имеется символ, напоминающий литеру «С».

Капсюльный пистолет Эдварда Эбита


В верхней части ствола пистолета золотом выполнена инкрустация с именем мастера и местом изготовления оружия «E. EBIGT IN FREIBERG». Имя мастера Эдварда Эбита из Фрайберга (Саксония) крайне редко упоминается в оружейной литературе и обычно в связи с изготовлением им охотничьих ружей. Более подробной информации о мастере не смог нам представить и владелец пистолета.

Капсюльный пистолет Эдварда Эбита


Очень приятно, когда появляется возможность подробно проиллюстрировать устройство какого-нибудь пистолета. Еще приятнее, когда это оригинальный кремневый или капсюльный пистолет, который изготовлен более сотни лет назад. Огромная благодарность неравнодушным людям, как в нашей стране, так и за ее пределами, благодаря которым сайт HistoryPistols.ru имеет возможность демонстрировать качественные и подробные фотографии.
