Сайт HistoryPistols.ru уже публиковал статьи о кремневых пистолетах с замком boxlock. Мы рассказывали про Дорожные кремневые пистолеты с замком boxlock, а так же о кремневом залповом пистолете Duck Foot или как его иногда называют Рука смерти.

Сегодня мы хотим представить Вам двуствольные кремневые пистолеты с замком boxlock.


В статье будут рассмотрены два типа пистолетов: с горизонтальным и вертикальным расположением стволов.

Английские двуствольные кремневые пистолеты с замком boxlock


Первый пистолет — это английский двуствольный кремневый пистолет с горизонтальным расположением стволов и кинжалом, закрепленным на правом стволе. Пистолет состоит из латунной рамки, стальной спусковой скобы, деревянной рукоятки и пары стальных стволов. В рамке пистолета установлен обычный кремневый замок boxlock, спусковой и предохранительный механизмы. Общая длина пистолета 197 мм.

Английские двуствольные кремневые пистолеты с замком boxlock


Стволы пистолета длиной 63,5 мм изготовлены из стали. Каналы стволов нарезные. Нарезы канала ствола у дульного среза образуют в сечении звездочку с восемью лучами. Визуально складывается впечатление, что нарезы настолько глубокие, что почти насквозь прорезают ствол. Калибр канала ствола 0.50.

Английские двуствольные кремневые пистолеты с замком boxlock


В верхней части рамки, позади курка размещен рычаг предохранителя. При перемещении рычага вперед он блокирует курок и не дает ему сорваться с боевого или предохранительного взвода.

К боковой поверхности правого ствола припаян короткий кинжал или трехгранный стилет. Стволы выкручиваются из рамки пистолета для заряжания оружия. Наличие клинка на правом стволе вынуждает стрелка для снаряжения оружия вначале откручивать левый ствол, затем правый, а после заряжения вкручивать их в рамку в обратной последовательности.

Английские двуствольные кремневые пистолеты с замком boxlock


Клинок шарнирно закреплен на оружии и удерживается в боевом и походном положении специальным фиксатором. Кнопка фиксатора размещена в верхней части основания клинка. В походном положении пластинчатая пружина, установленная в основании клинка, сжимается и при нажатии на кнопку фиксатора разворачивает клинок в боевое положение.

Английские двуствольные кремневые пистолеты с замком boxlock


На первый взгляд может показаться, что это просто залповый двуствольный пистолет. На самом же деле в рамку пистолета встроен специальный крановый механизм, благодаря которому стрелок может поочередно вести огонь сначала из одного, а затем из второго ствола. Рычаг кранового механизма расположен с левой стороны рамки и представляет собой скобу. При повороте крана поочередно открывается одна из двух камер с затравочным порохом. Каждая камера соединена лишь одним затравочным отверстием с левым или правым стволом.

Английские двуствольные кремневые пистолеты с замком boxlock


На рамке пистолета нанесена цифровая маркировка. С правой стороны цифра «4», с левой — цифра «3». Аналогичные цифры нанесены соответственно на правом и левом стволе. Наличие цифр маркировки позволяет стрелку не перепутать стволы при заряжании и сборке оружия. С правой стороны рамки размещен рычаг, который вероятно выполняет функцию предохранителя для кранового механизма.

Английские двуствольные кремневые пистолеты с замком boxlock


На левой стороне рамки нанесена гравировка, изображающая знамена и военную атрибутику, а так же текст маркировки. Маркировка указывает наименование производителя и город выпуска оружия: Патрик из Ливерпуля (Patrick Liverpool).

Английские двуствольные кремневые пистолеты с замком boxlock


На нижней стороне рамки нанесены британские приемные клейма: нижнее клеймо внешнего осмотра и верхнее клеймо испытания стрельбой.

Английские двуствольные кремневые пистолеты с замком boxlock


Данный английский двуствольный кремневый пистолет был продан на одном из американских аукционов за 2850 долларов.

Английские двуствольные кремневые пистолеты с замком boxlock


Второй пистолет — это английский двуствольный кремневый пистолет с замком boxlock и вертикальным расположением стволов. Данный пистолет достаточно крупный по сравнению с обычными пистолетами, изготовленными с замком boxlock. Общая длина пистолета 229 мм, длина стволов 102 мм, калибр 0.44.

Английские двуствольные кремневые пистолеты с замком boxlock


Пистолет отличается от предыдущего лишь конструкцией рамки, обусловленной вертикальным размещением стволов, отсутствием клинка и особенностями внешней отделки оружия.

Английские двуствольные кремневые пистолеты с замком boxlock


Предохранительный механизм данного пистолета при перемещение в крайнее переднее положение не только блокирует курок, но и крышку пороховой полки. Передняя часть рычага предохранителя входит в отверстие крышки пороховой полки и препятствует выстрелу из оружия.

Английские двуствольные кремневые пистолеты с замком boxlock

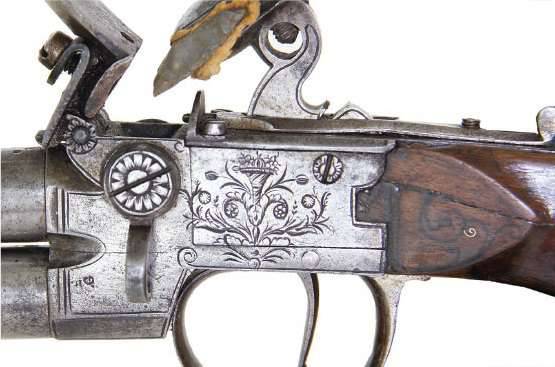

Крановый механизм имеет аналогичную конструкцию. Рычаг поворота кранового механизма размещен с левой стороны рамки.

Английские двуствольные кремневые пистолеты с замком boxlock


Данный пистолет был продан в 2014 году на одном из оружейных аукционов за 1250 долларов.

Английские двуствольные кремневые пистолеты с замком boxlock


Двуствольные пистолеты изготавливались мастерами как в виде единичных образцов, так наборами. Вот пример, где пара дорожных двуствольных пистолетов уложена в оружейный ящик, отделанный внутри зеленым сукном. Помимо пистолетов в отсеках ящика уложены отвертка, тисочки для боевых пружин, шомпол и пороховница. В закрытом отсеке располагаются пули и запасные кремни. Оригинальные комплекты парных пистолетов представляют огромную историческую и коллекционную ценность.
