Поиск и идентификация на спутниковых снимках объектовых ЗРК первого поколения

Сегодня, 03:22 760 2

Зенитные ракетные комплексы первого поколения в силу ряда конструктивных особенностей легко идентифицируются на спутниковых снимках. В первую очередь это связано со значительными габаритами, большим количеством элементов, низкой мобильностью и зависимостью от обслуживающей инфраструктуры.

Первые американские объектовые ЗРК MIM-3 Nike Ajax с жидкостными ракетами, заправляемыми ядовитым анилином и концентрированной азотной кислотой, разворачивались на капитальных позициях со стационарными пусковыми установками, железобетонными укрытиями, хранилищами ракет и другими сооружениями.

Сменившие MIM-3 Nike Ajax в серийном производстве и на огневых позициях ЗРК MIM-14 Nike Hercules с твердотопливными ЗУР на начальном этапе также были чисто стационарными, но в 1960-е годы появились модификации, которые можно было перебазировать и непродолжительное время эксплуатировать в полевых условиях.

Для советских многоканальных ЗРК С-25 «Беркут», эксплуатируемых до начала 1980-х, строились фундаментальные стационарные сооружения, которые потом частично использовали при развёртывании ЗРС С-300П.

Также чисто стационарным должен был быть дальнобойный многоканальный ЗРК «Даль», создававшийся в ОКБ-301 под руководством С. А. Лавочкина. Ещё до окончания испытаний для непринятого на вооружение комплекса вокруг Ленинграда силами военных строителей были возведены стартовые площадки, хранилища ракет, бункеры управления и убежища для личного состава.

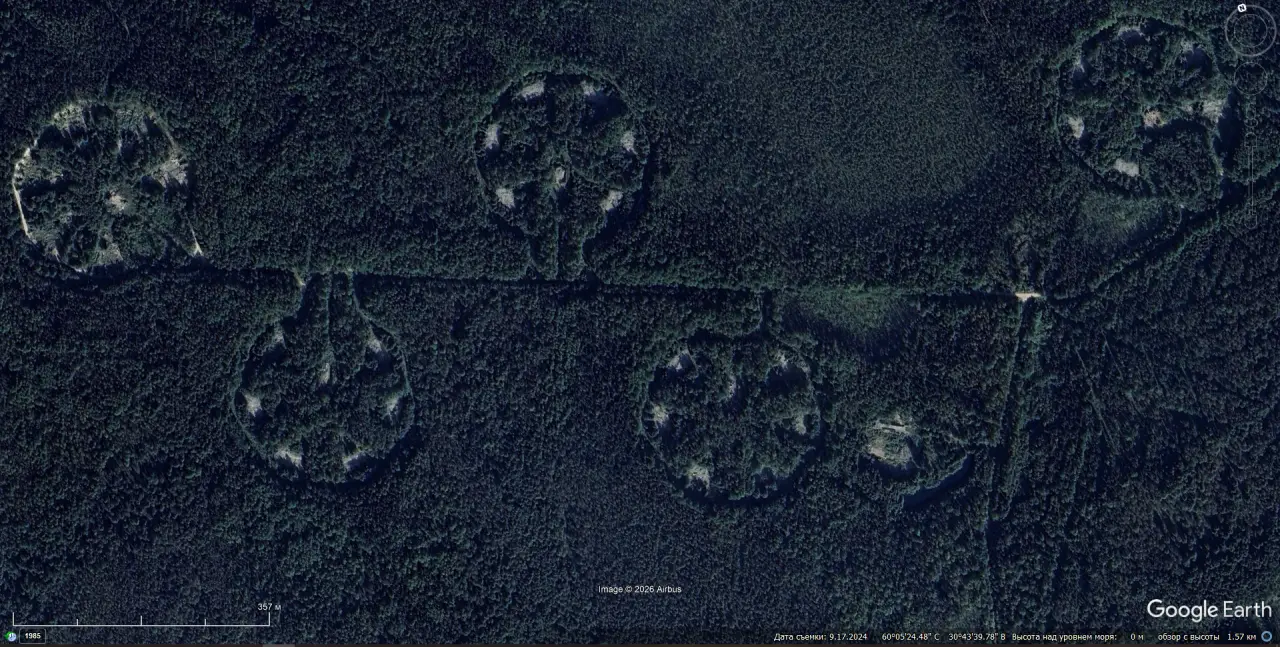

Спутниковый снимок Google Earth: заброшенная позиция ЗРК «Даль» неподалёку от Ржевского полигона в Ленинградской области. Снимок сделан в сентябре 2024 года

После смерти генерального конструктора доводку противовоздушного комплекса «Даль» прекратили, а уже построенные стартовые позиции бросили, и все вокруг них со временем заросло лесом и кустарником.

Впоследствии все разработанные в СССР, США и Великобритании объектовые ЗРК средней и большой дальности имели определённую степень мобильности и при необходимости могли разворачиваться в поле. Однако в большинстве случаев системы ПВО несли боевое дежурство на хорошо оборудованных в инженерном отношении стационарных позициях, на которых имелась соответствующая инфраструктура для подготовки и хранения зенитных ракет, жилые помещения и укрытия для расчётов, командные бункеры и автономное энергоснабжение.

Поиск и идентификация на спутниковых снимках ЗРК MIM-23 Hawk

Из американских объектовых ЗРК первого поколения в строю остались только ЗРК MIM-23 Hawk, а точнее, улучшенные варианты: Improved Hawk, HAWK PIP IIIR, Hawk XXI и Hawk Type III. До недавнего времени такие ЗРК стояли на вооружении в Греции, Египте, Испании, Турции, Румынии, Республике Корея, Японии и Украине.

Основной огневой единицей комплекса «Хок» является зенитная батарея двухвзводного состава. В огневом взводе имеется РЛС подсветки цели, три пусковые установки с тремя зенитными управляемыми ракетами на каждой. В первом огневом взводе находится РЛС подсвета и наведения, пункт обработки информации и командный пункт батареи, а во втором – пост управления, РЛС подсвета и наведения.

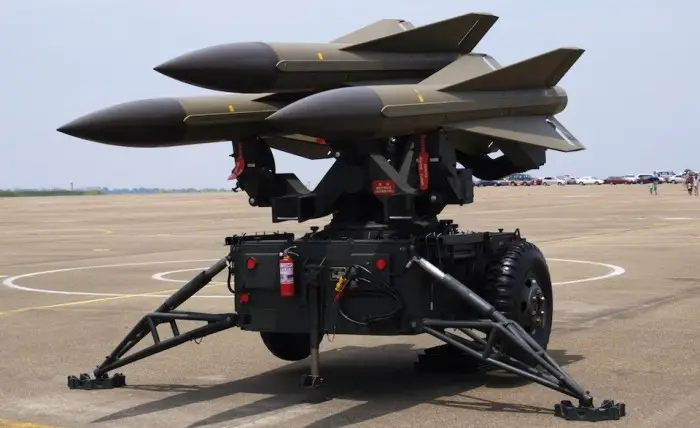

Пусковая установка ЗРК MIM-23 I-Hawk с зенитными ракетами

Зенитные ракетные комплексы «Хок» всех модификаций легко опознать по пусковым установкам с тремя ракетами, внешне похожими на дротики, и характерному расположению огневых позиций. Обычно на огневой позиции от трёх до шести отдельно стоящих буксируемых ПУ.

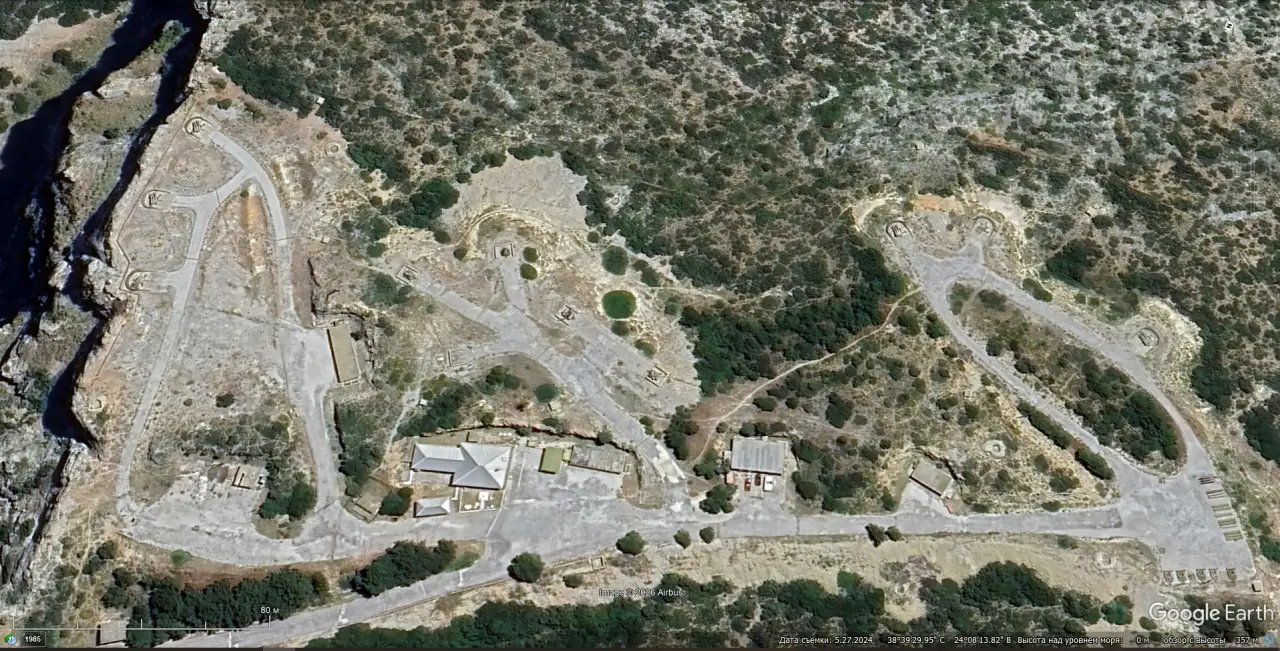

Спутниковый снимок Google Earth: позиция греческого ЗРК MIM-23 I-Hawk в окрестностях городка Кими на восточном побережье Эвбеи. Снимок сделан в мае 2024 года

В 2025 году постоянное боевое дежурство на одних и тех же позициях постоянно несли только греческие, румынские и японские «Хоки».

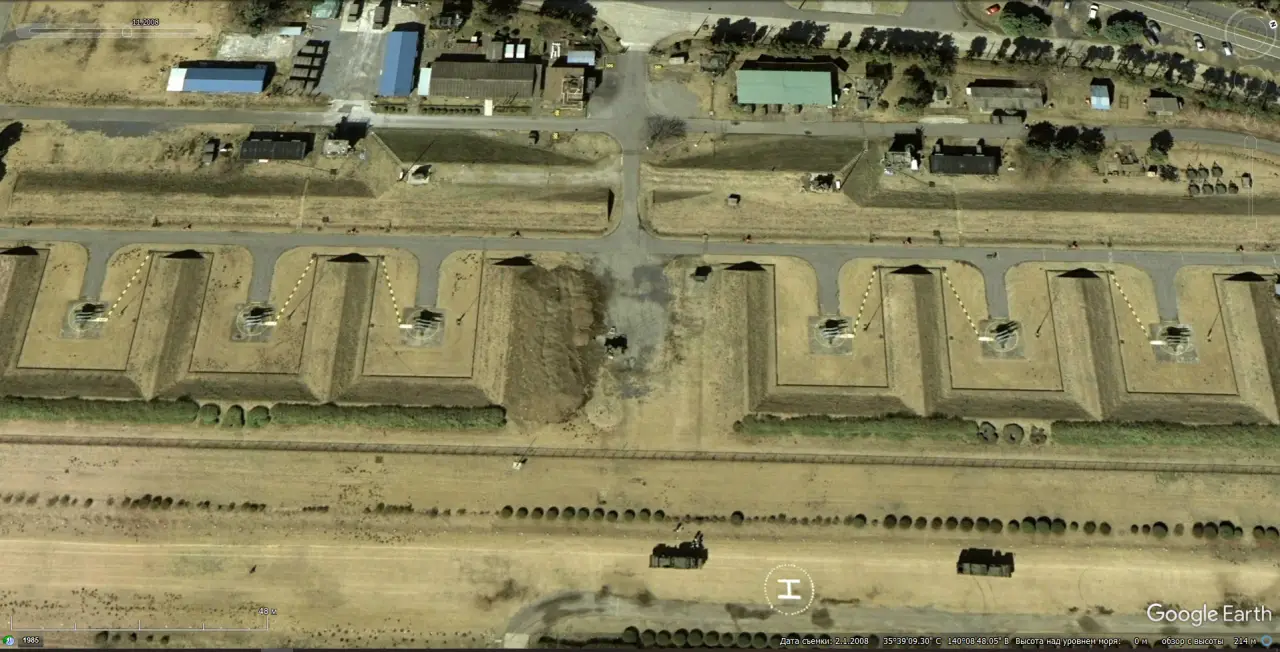

Спутниковый снимок Google Earth: позиция ЗРК Hawk Type III в пригороде Токио. Снимок сделан в феврале 2008 года

Хотя японские ЗРК Hawk Type III в части помехозащищённости и возможности борьбы с маловысотными целями превосходят комплексы Improved Hawk образца середины 1980-х годов, в настоящее время они снимаются с вооружения и заменяются мобильными многоканальными ЗРК японского производства.

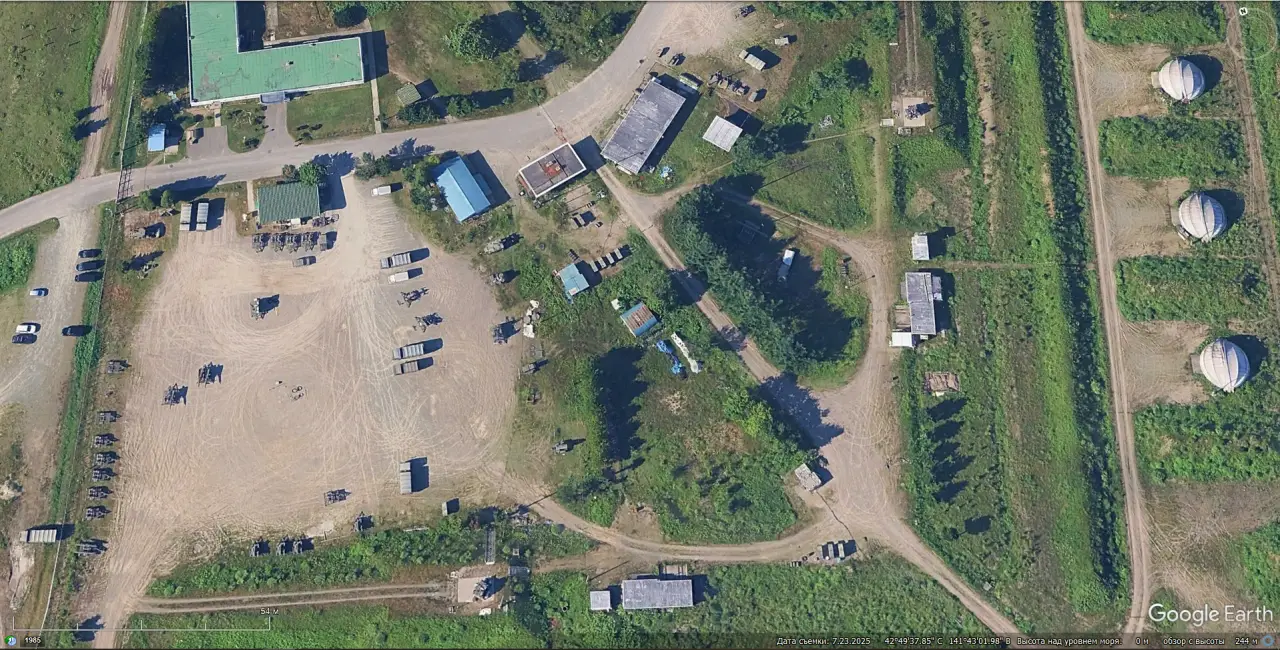

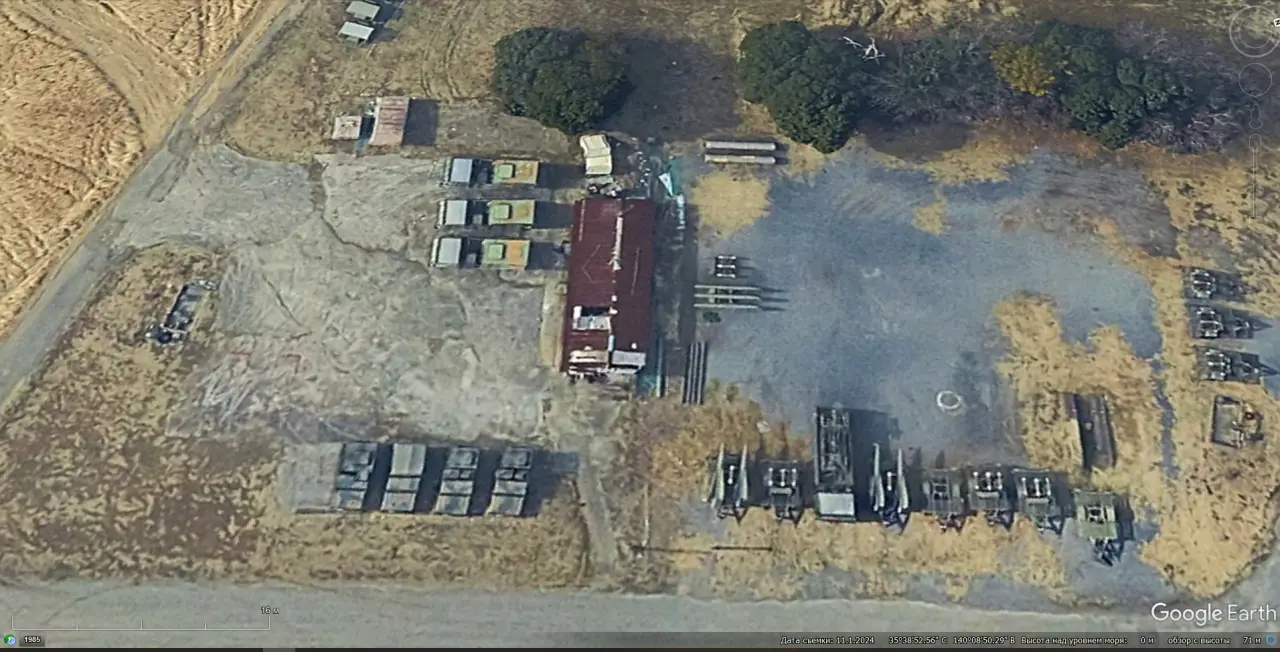

Спутниковый снимок Google Earth: элементы ЗРК Hawk Type III на базе хранения в пригороде Токио. Снимок сделан в ноябре 2024 года

Несколько батарей Hawk Type III по состоянию на 2025 год сохранялось на острове Хоккайдо в окрестностях города Титосе.

Спутниковый снимок Google Earth: позиция и элементы ЗРК Hawk Type III в окрестностях города Титосе. Снимок сделан в июле 2025 года

Для защиты зенитных ракет и пусковых установок от неблагоприятных метеорологических факторов они прикрыты водонепроницаемыми тентами сферической формы, которые быстро складываются при переводе комплекса в боевую готовность.

В открытых источниках говорится, что прикрытие 7-й бронетанковой дивизии от ударов с воздуха, помимо отдельных дивизионов, оснащённых ЗСУ Type 87 и ЗРК малой дальности Type 81 Kai, обеспечивает зенитный ракетный полк, в составе которого имеется два батальона ЗРК Hawk Type III и батальон ЗРК Patriot PAC-3.

Спутниковый снимок Google Earth: пусковая установка ЗРК Hawk Type III среди другой военной техники в учебном центре 7-й бронетанковой дивизии в пригороде Титосе. Снимок сделан в июле 2025 года

На спутниковых снимках военной базы, расположенной в пригороде Титосе, на площадке возле учебного центра среди другой военной техники удалось обнаружить буксируемую пусковую установку Hawk Type III с тремя ракетами.

Согласно справочным данным, в распоряжении командования ВВС Румынии имеется восемь батарей ЗРК HAWK PIP IIIR, купленные в Нидерландах в 2004 году.

Спутниковый снимок Google Earth: румынский ЗРК HAWK PIP IIIR на бывшей позиции С-75М3 северо-восточней Бухареста. Снимок сделан в октябре 2024 года

Четыре батареи HAWK PIP IIIR развёрнуты на бывших позициях С-75М3 и в окрестностях авиабаз. Остальные находятся в резерве и постоянного дежурства не несут. Пусковые установки румынских комплексов при нахождении в дежурном режиме, как и в Японии, укрыты куполообразными тентами.

После заключения Кэмп-Дэвидских соглашений и заключения мирного договора с Израилем в Египет стало поступать американское оружие, и в дополнение к имевшимся в этой стране ЗРК советского производства С-75 и С-125 было развёрнуто больше десяти батарей MIM-23В I-Hawk.

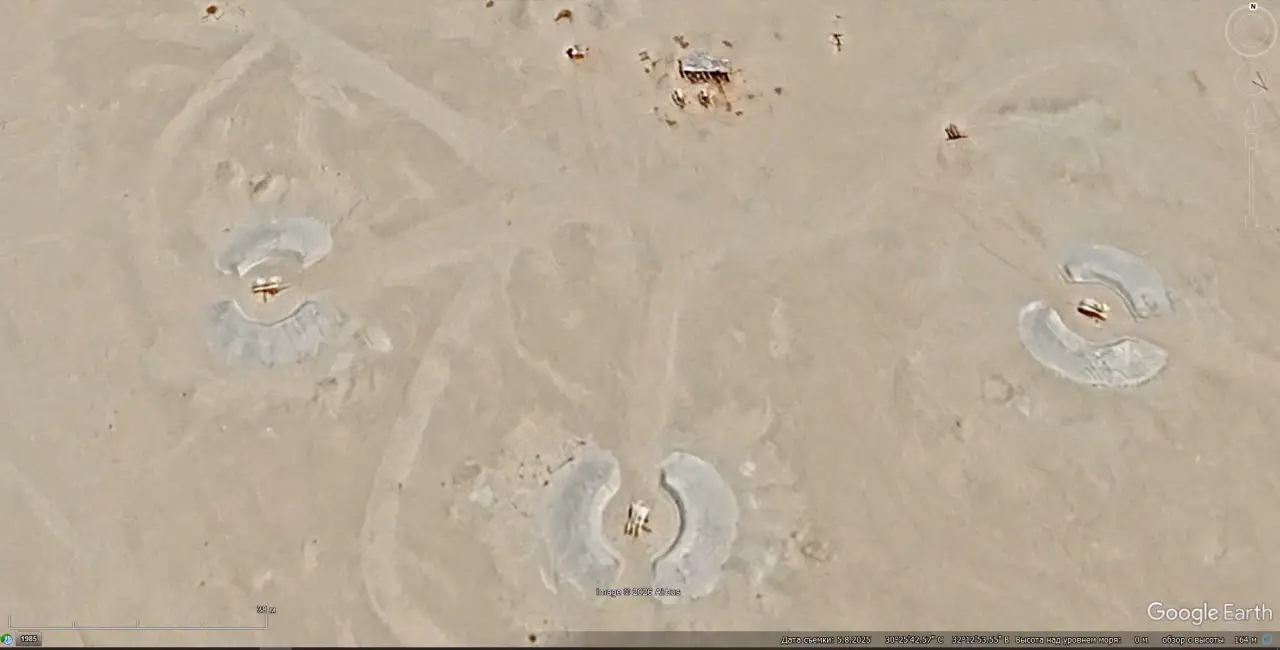

Спутниковый снимок Google Earth: египетский ЗРК MIM-23В I-Hawk в пустыне к западу от города Исмаилия. Снимок сделан в мае 2025 года

Судя по всему, для ЗРК «Усовершенствованный Хок» в Египте не хватает кондиционных ракет, в связи с чем на некоторых пусковых установках имеется по 1–2 ракете.

В Иране на базе полученных от США в 1970-е годы комплексов «Усовершенствованный Хок» занимались созданием собственных противовоздушных систем, как самоходных на шасси грузовиков повышенной проходимости, так и с буксируемыми пусковыми установками. Примерно 15 лет назад начался выпуск ЗРК Qader (Mersad-16), все элементы которого являются самоходными. В этом комплексе используются новые ракеты увеличенной дальности, у которых, в отличие от ЗУР MIM-23В, крыло складывается, что позволяет запускать их из герметичных ТПК.

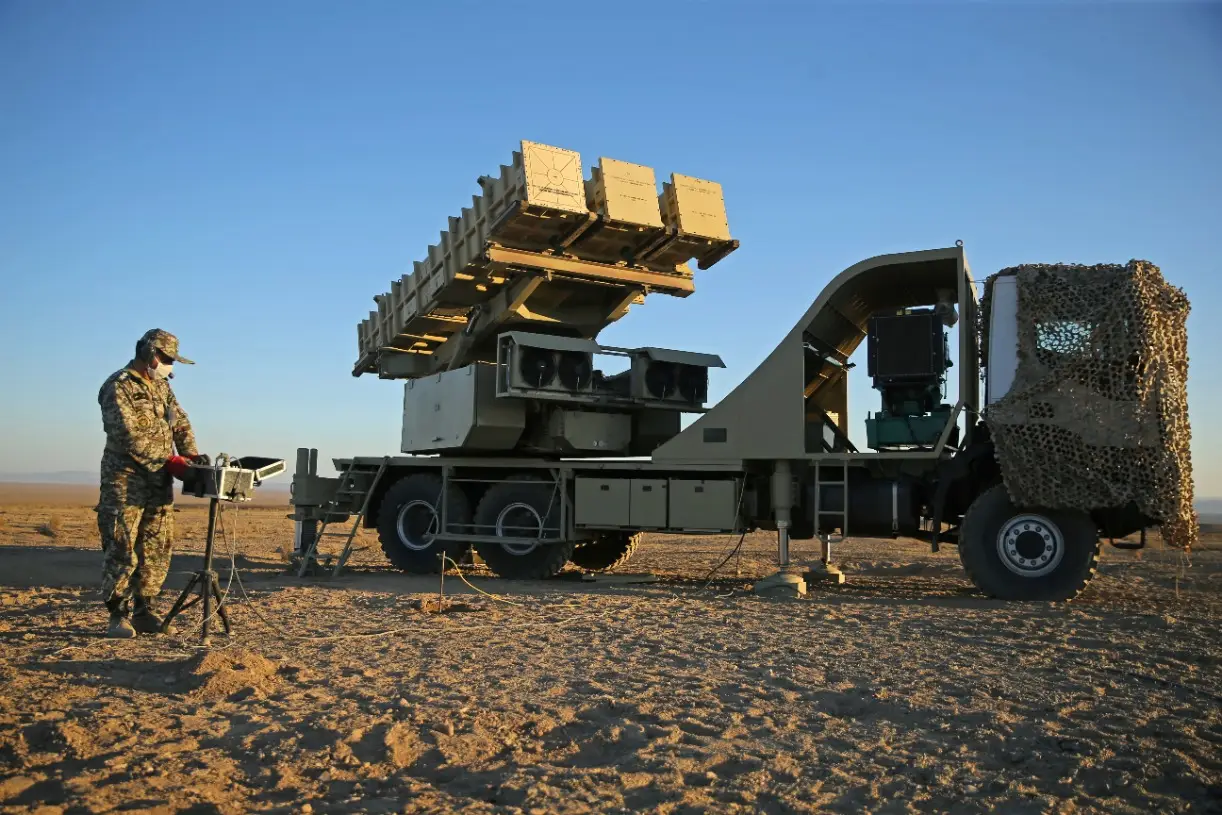

Поверх транспортно-пусковых контейнеров может натягиваться тент, что делает самоходную пусковую установку трудно отличимой от обычного грузовика.

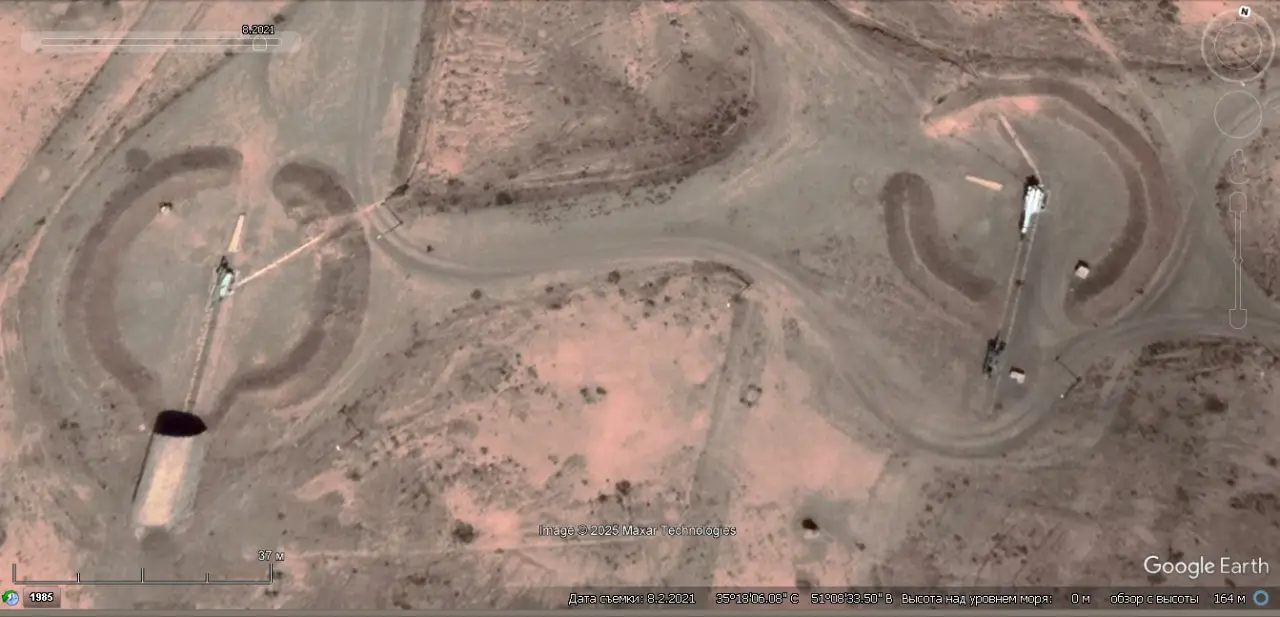

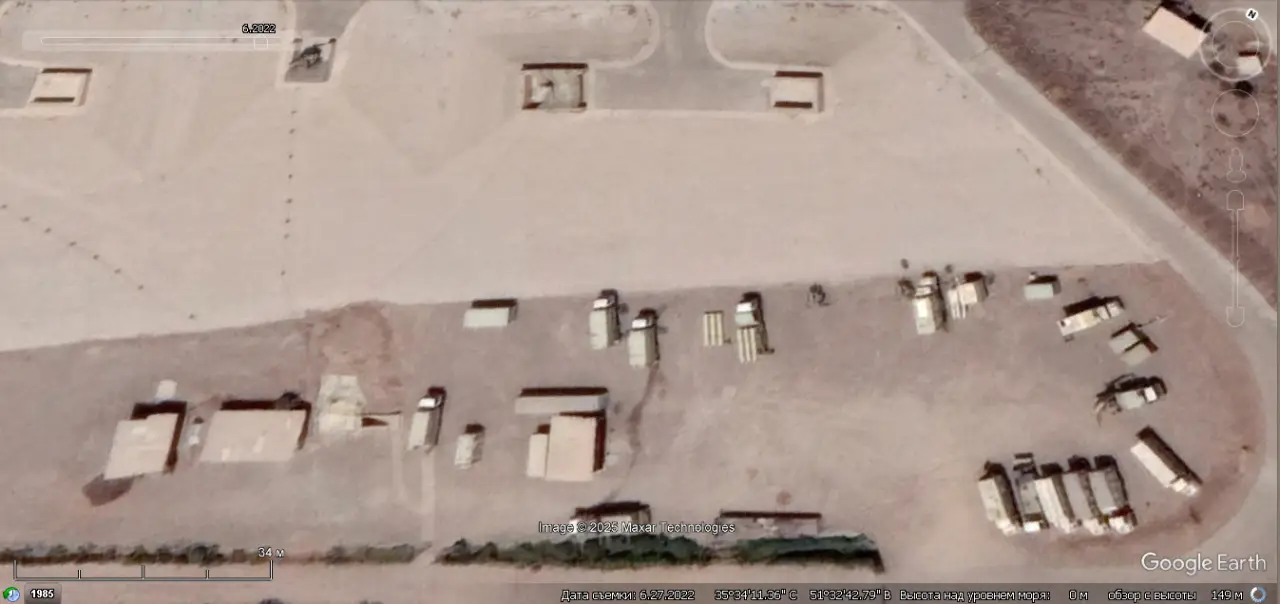

Спутниковый снимок Google Earth: элементы ЗРК Qader на южной окраине Тегерана. Снимок сделан в июне 2022 года

Также вокруг важных иранских оборонных и административно-промышленных объектов с середины 1990-х размещались иранские копии ЗРК I-Hawk, известные под общим наименованием Mersad.

Первоначально в составе этих комплексов применялись ЗУР Shahin, скопированные с MIM-23В. Но в 21 веке в боекомплект ввели ракеты Shalamcheh, в которой по сравнению с ЗУР Shahin улучшена помехозащищённость и увеличена вероятность поражения. Внешне новая ракета не отличается от прежних американских и иранских ракет семейства I-Hawk.

Спутниковый снимок Google Earth: позиция ЗРК Mersad в южном пригороде Тегерана. Снимок сделан в сентябре 2024 года

В Иране было развёрнуто примерно полтора десятка ЗРК Mersad и Qader, и, судя по всему, после известных событий июня 2025 года их число существенно сократилось.

Поиск и идентификация на спутниковых снимках зенитных ракетных комплексов С-75

Как уже говорилось выше, объектовые ЗРК советского производства С-75, С-125 и С-200 имели возможность смены огневых позиций. Однако мобильность зенитных ракетных дивизионов, вооруженных С-75 и С-125, была весьма ограниченной, так как тягачи и колёсные прицепы с фургонами, антенными постами и пусковыми установками, а также транспортно-заряжающие машины с ЗУР не могли передвигаться по слабым грунтам. Кроме того, дивизионы были привязаны к техническим позициям, где осуществлялось снаряжение и обслуживание ракет. В связи с этим ЗРК первого поколения С-75 и С-125 в большинстве случаев постоянно несли боевое дежурство на одних и тех же хорошо обжитых позициях, координаты которых были хорошо известны, а сами комплексы можно было легко опознать по характерным внешним признакам.

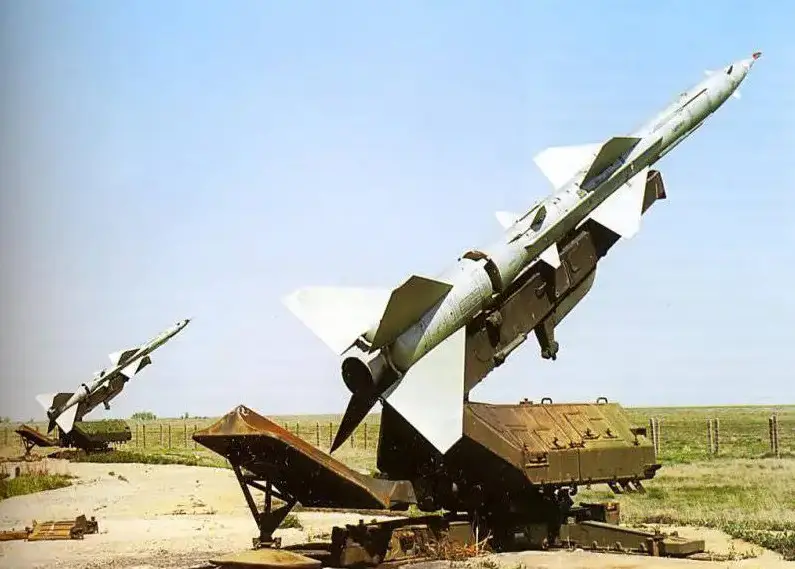

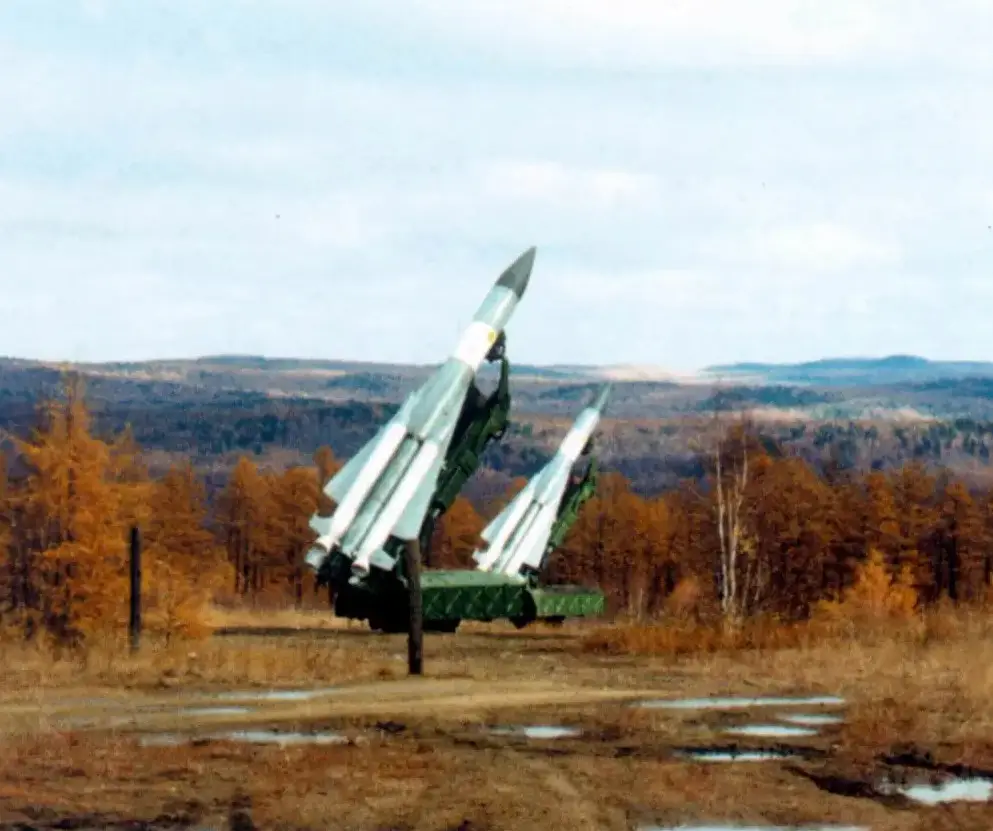

Пусковые установки ЗРК С-75М3 на огневой позиции

На стандартной огневой позиции «семьдесятпятки» на пусковых установках в боевой готовности, как правило, находится шесть ракет. Каждая ракета имеет длину более 11 м и в снаряженном состоянии весит примерно 2300 кг. Ещё до 18 ЗУР может находиться на транспортно-заряжающих машинах, примерно столько же запасных ракет предусматривалось иметь в хранилище. Пусковые установки, частично защищённые обваловкой или бетоном, располагаются на удалении 50–75 м от станции наведения ракет. Между пусковыми установками проложены дороги для ТЗМ.

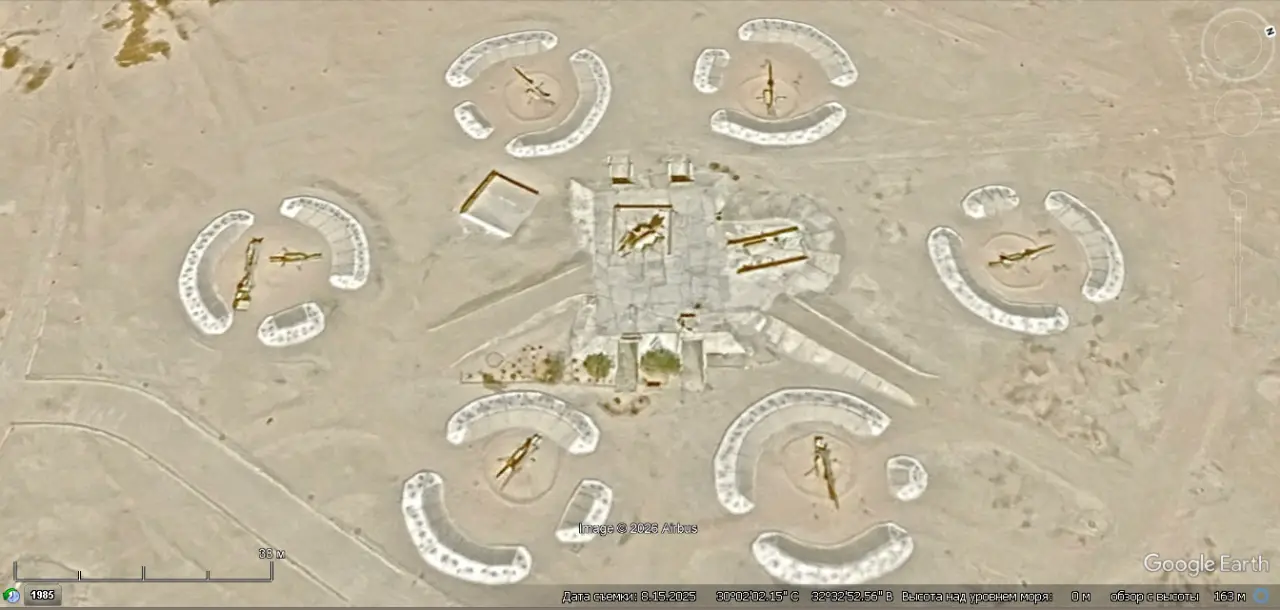

Спутниковый снимок Google Earth: позиция египетского ЗРК С-75 на северней окраине Суэца. Снимок сделан в августе 2025 года

Впрочем, такая схема соблюдается не всегда, и возможны различные варианты. Например, на побережье пусковые установки размещались так, чтобы контролировать определённый сектор.

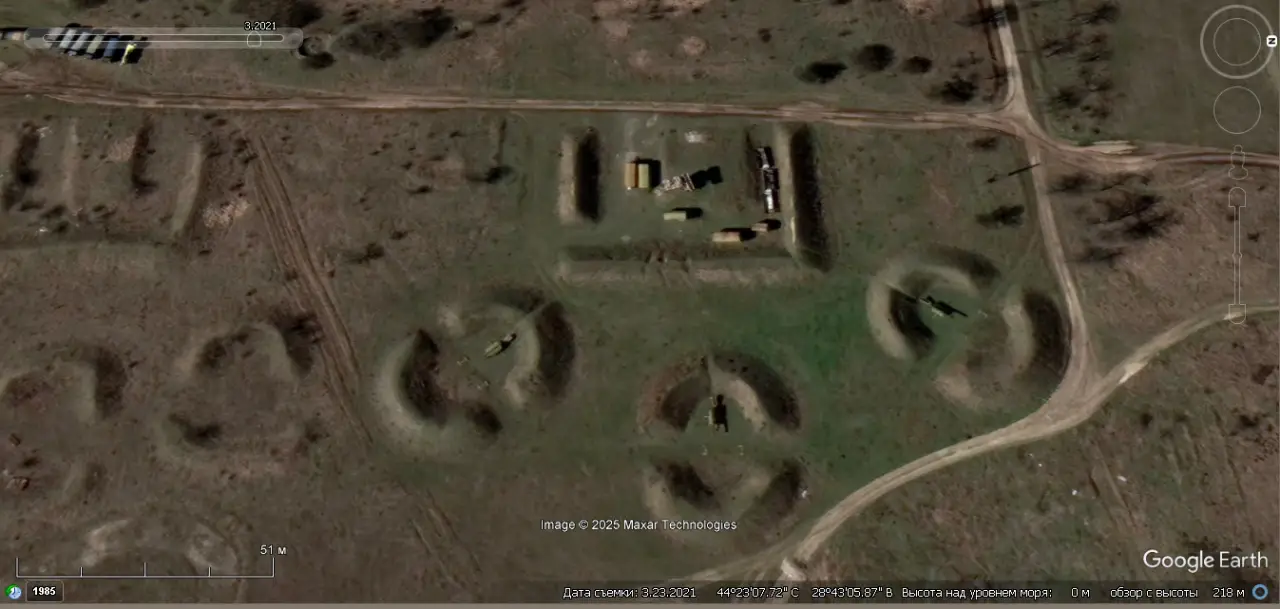

Спутниковый снимок Google Earth: позиция румынского ЗРК С-75М3 на берегу Чёрного моря недалеко от города Констанца. Ракет на пусковых установках нет. Снимок сделан в марте 2021 года

Количество ПУ в зависимости от местных условий могло варьироваться в большую или меньшую сторону, а в полевых условиях располагаться с учётом ландшафта.

Спутниковый снимок Google Earth: позиция румынского ЗРК С-75М3 к югу от Бухареста. Зенитных ракет на пусковых установках нет. Снимок сделан в марте 2025 года

Согласно справочным данным, в Румынии до сих пор числится на вооружении несколько ЗРК С-75М3 «Волга». Но на спутниковых снимках видно, что боевого дежурства они не несут и ракет на «пушках» нет.

«Семьдесятпятки», изначально создававшиеся против высотных разведчиков и дальних бомбардировщиков, применялись во многих военных конфликтах и успешно боролись с самолётами тактической и палубной авиации, действующими на средних и малых высотах. В то же время стоит признать, что оставшиеся в строю ЗРК С-75 и их китайские копии HQ-2 безнадёжно устарели и находятся в конце жизненного цикла. По состоянию на первую половину 2025 года С-75, а также их китайские клоны в дальнем зарубежье эксплуатировались в Египте, Вьетнаме, Иране, КНДР, Кубе, Сирии и Эфиопии.

После бегства в декабре 2024 года президента Башара Асада и захвата Дамаска отрядами вооруженной оппозиции централизованная система управления ПВО Сирии рухнула, и часть ЗРК была уничтожена в ходе наступления повстанцев. Однако в провинции Латакия некоторые ЗРК С-75М3 уцелели.

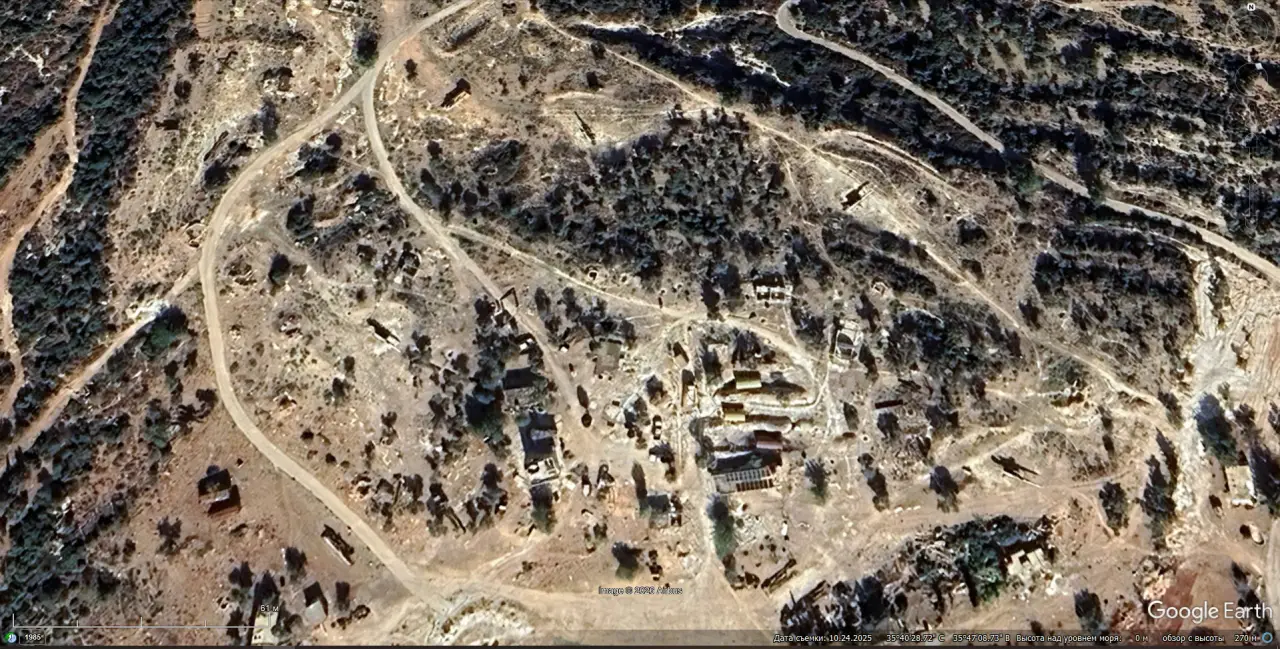

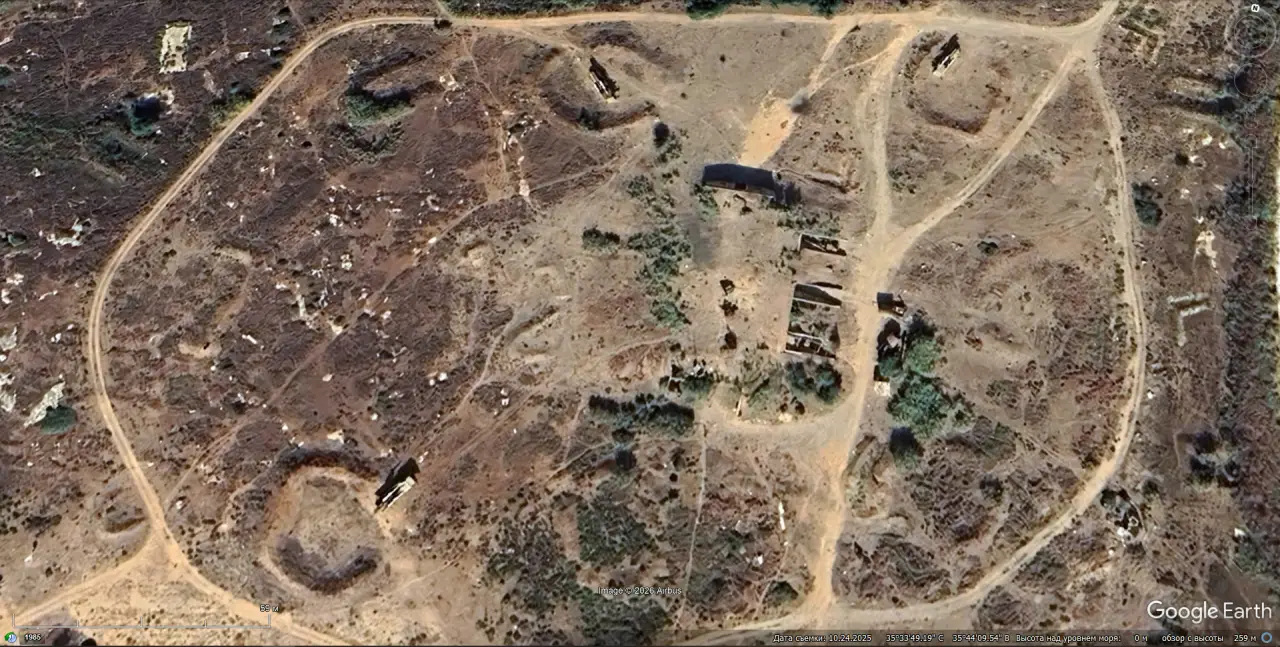

Спутниковый снимок Google Earth: позиция ЗРК С-75М3 северней города Латакия. Снимок сделан в октябре 2025 года

Впрочем, маловероятно, что новые сирийские власти смогут долго поддерживать в работоспособном состоянии противовоздушные комплексы, самому новому из которых почти 40 лет.

В последние годы правительство Эфиопии уделяет повышенное внимание укреплению обороноспособности, в связи с чем при иностранной поддержке были капитально отремонтированы и модернизированы имевшиеся объектовые комплексы советского производства. По состоянию на 2025 год в Эфиопии эксплуатировалось два ЗРК С-75М3.

Спутниковый снимок Google Earth: полевая позиция эфиопского ЗРК С-75 южней авиабазы Дэбрэ-Зэйт. Снимок сделан в апреле 2025 года

Эфиопские комплексы С-75М3 прикрывают столицу и авиабазу Дэбрэ-Зэйт. Но они подолгу не задерживаются на одном месте и регулярно перебрасываются на новые позиции.

Ещё одной африканской страной, где формально числятся на вооружении ЗРК С-75М3 «Волга», является Ангола. Всего эта страна получила семь таких ЗРК. Последняя партия из четырёх «семьдесятпяток» была передана в 1987 году.

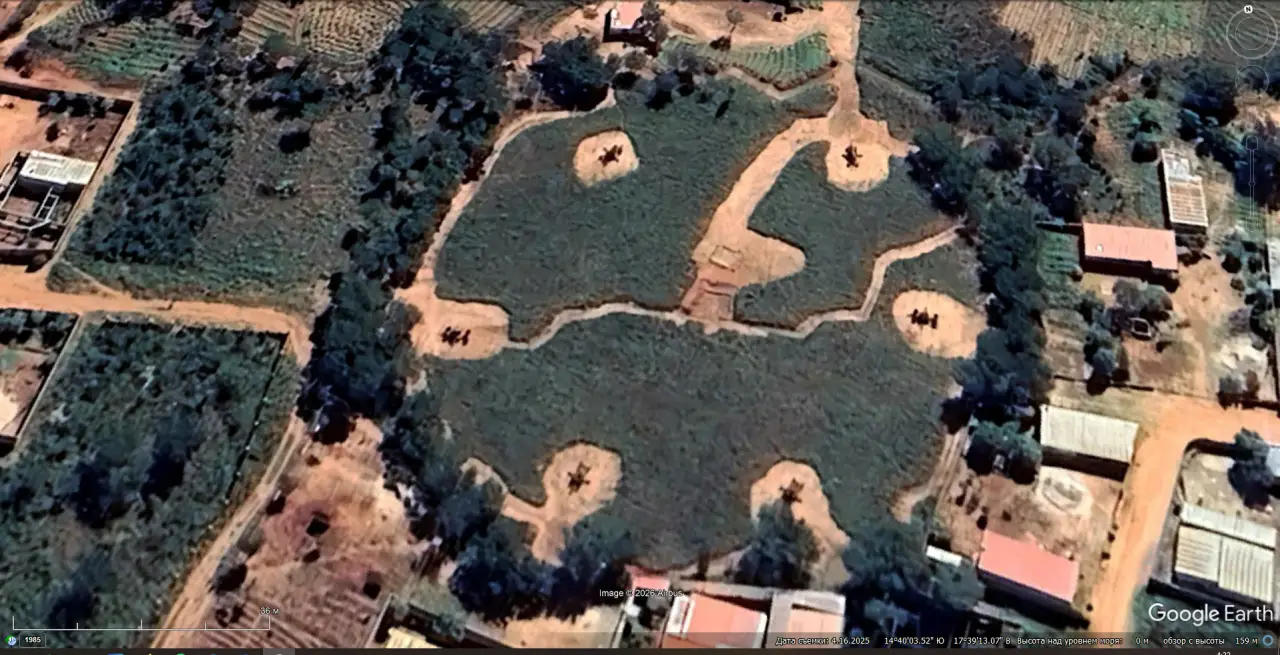

Спутниковый снимок Google Earth: позиция ЗРК С-75М3 западней авиабазы Меногве в провинции Квандо-Кубанго. Снимок сделан в апреле 2025 года

Сейчас в Анголе осталось два развёрнутых комплекса С-75М3, но ракетами пусковые установки с 2018 года не заряжаются.

Из стран постсоветского пространства ЗРК модификации С-75М3 «Волхов» до сих пор стоят на вооружении только в Казахстане. Казахские «семьдесятпятки» в прошлом регулярно принимали участие в учениях объединенной ПВО ОДКБ.

После раздела советского военного имущества Казахстану досталось более трёх десятков развёрнутых и находящихся на хранении ЗРК этого типа, а также большое количество ракет.

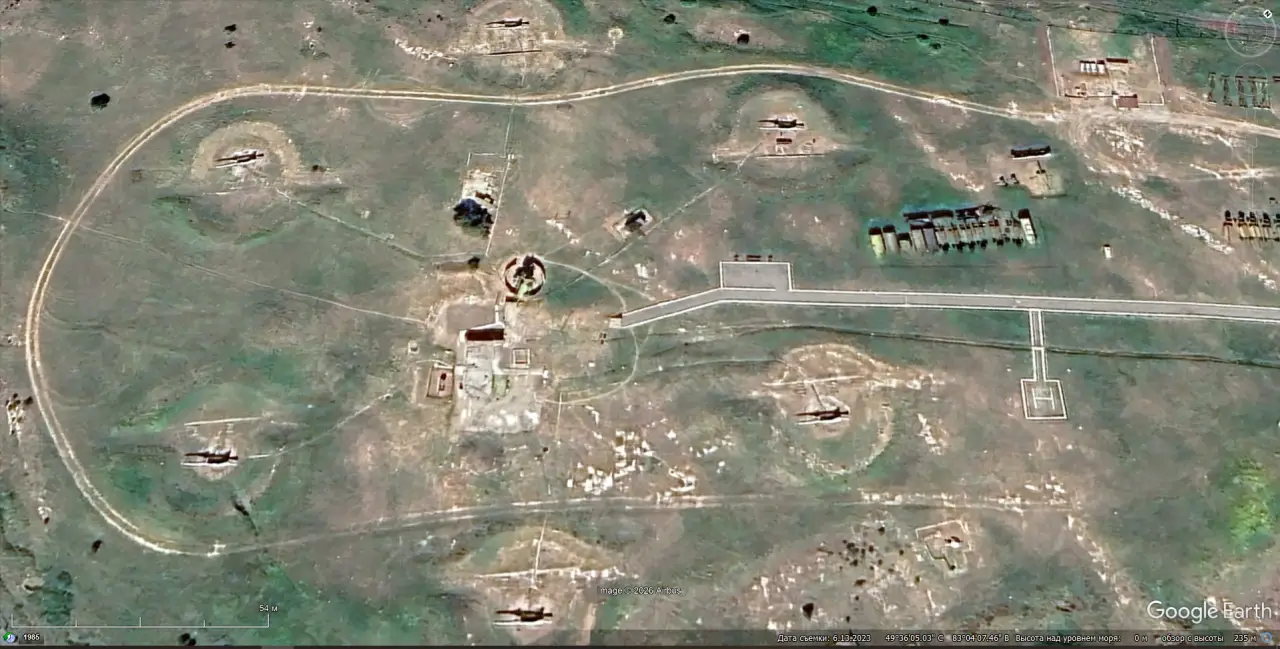

Судя по спутниковым снимкам, в 2023 году в 15 км юго-западней Серебрянска в Восточно-Казахстанской области, недалеко от стыка границ Казахстана, России, Монголии и Китая, нёс боевое дежурство ЗРК С-75М3 с семью пусковыми установками на огневой позиции.

Спутниковый снимок Google Earth: позиция казахстанского ЗРК С-75М3 в 15 км юго-западней Серебрянска. Снимок сделан в июне 2023 года

Ещё одна огневая позиция С-75М3 классической формы и состава находится в 18 км восточней Серебрянска. На западной окраине города размещена база, где храниться ещё несколько неразвёрнутых «семьдесятпяток». В советское время здесь находился штаб 374-го зенитного ракетного полка.

Спутниковый снимок Google Earth: база хранения ЗРК С-75М3 на западной окраине Серебрянска. Снимок сделан в сентябре 2024 года

После того как несколько лет назад последний противовоздушный комплекс большой дальности С-200ВМ «Вега-М» был снят с вооружения, из ЗРК первого поколения с жидкостными ЗУР в Казахстане остались только С-75М3 «Волхов». Более того, в 2023 году на бывшей позиции «двухсотки» на побережье Каспийского моря в 10 км юго-восточней Актау был развёрнут дивизион С-75М3, который размещается там до сих пор.

Спутниковый снимок Google Earth: ЗРК С-75М3 развёрнутый на бывшей позиции С-200ВМ в 10 км юго-восточней Актау. Снимок сделан в июне 2023 года

По всей видимости, это связано с тем, что ЗУР и основные элементы имевшихся в Казахстане С-200ВМ выработали свой ресурс, да и эксплуатация не столь громоздких, как «двухсотка», комплексов С-75М3 обходится существенно дешевле.

В социальных сетях публикуются фотографии, сделанные на территории Военно-инженерного института радиоэлектроники и связи Министерства обороны Республики Казахстан, на которых запечатлены пусковые установки и другие элементы ЗРК разных типов. На основании этих фотографий на территории института, находящегося в городе Алматы, удалось найти площадки с зенитными системами разных типов, которые используются в качестве учебных пособий.

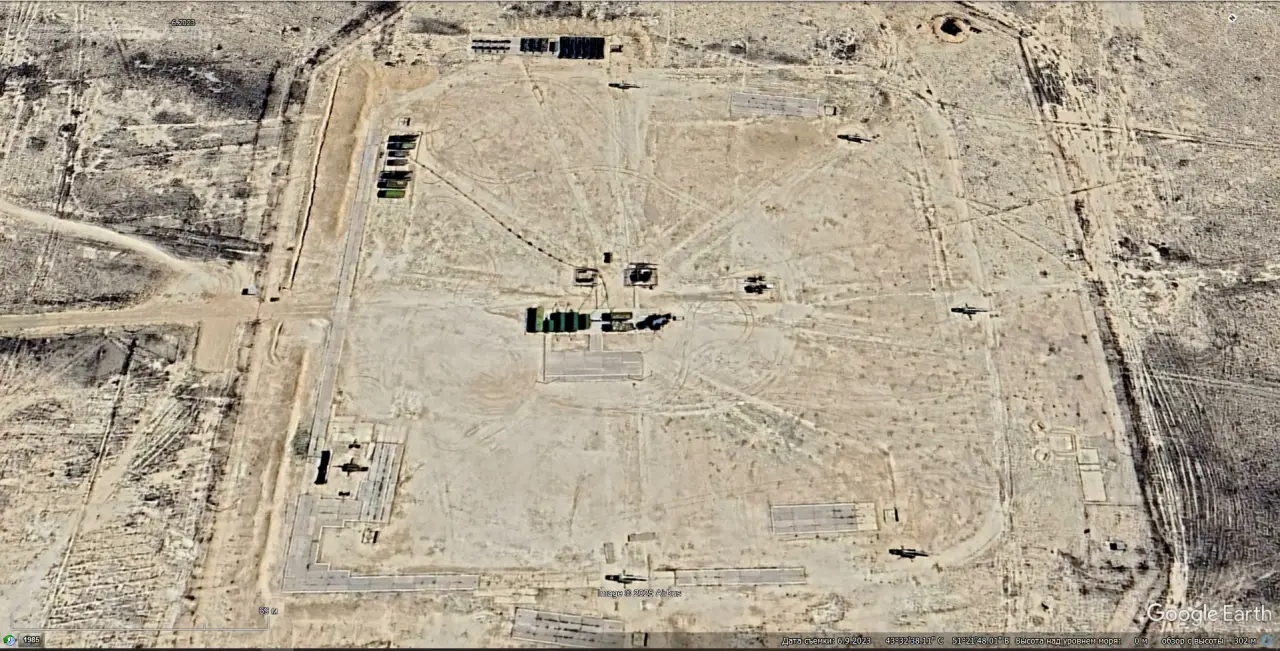

Спутниковый снимок Google Earth: ЗРК С-75М3, С-125М1 и С-300ПС на территории Военно-инженерного института радиоэлектроники и связи Министерства обороны Республики Казахстан. Снимок сделан в апреле 2025 года

На снимке видно, что на учебной позиции С-75М3 имеется всего четыре пусковые установки, а ракетами заряжены только две «пушки».

Поиск и идентификация на спутниковых снимках зенитных ракетных комплексов С-125

На сегодняшний день из ЗРК первого поколения наиболее массовыми являются комплексы семейства С-125. «Стодвадцатьпятки», выпуск которых был завершен в середине 1980-х, стоят на вооружении в Алжире, Анголе, Вьетнаме, Египте, Замбии, Индии, КНДР, Кубе, Перу, Польше, Эритрее и Эфиопии. В ближнем зарубежье ЗРК С-125 эксплуатируются в Азербайджане, Армении, Казахстане, Кыргызстане, Молдове, Туркменистане, Узбекистане и Украине. Для иностранных заказчиков комплексы С-125М/М1/М1А модернизировались в Белоруссии, России и Украине. Для собственных нужд «стодвадцатьпятки» модернизировали Вьетнам, Польша, Индия и Украина.

По состоянию на сегодняшний день ранние С-125 выпуска конца 1960-х годов с пусковыми установками 5П71 (СМ-78А-1) на две ракеты В-600П (5В24) сохранились только в Египте. Найти эти комплексы, также как египетские С-75, на спутниковых снимках не сложно. Они в основном размещены вдоль Суэцкого канала, в пригородах крупных административно-промышленных центров и рядом с ключевыми авиабазами. Позиции ЗРК, размещённые в пустынной местности, имеющие характерную форму, очень хорошо различимы сверху и при прочёсывании западной части канала полосы шириной 5–7 км легко обнаруживаются. На позиции может быть от четырёх до шести пусковых установок на две ЗУР.

Спутниковый снимок Google Earth: позиция ЗРК С-125 в южном пригороде города Исмаилия. Снимок сделан в мае 2023 года

На долговременной стационарной позиции аппаратные кабины и дизельные электростанции размещались в обвалованных железобетонных укрытиях, пусковые установки — в двусторонних полукольцевых грунтовых обваловках, ЗУР — в стационарных сооружениях по 8-16 ракет в каждом или на позициях дивизионов. При развёртывании на полевых позициях основные элементы комплексов от осколков и взрывной волны защищаются мешками с грунтом или обваловкой. Фургоны с аппаратурой и дизельные энергогенераторы также могут располагаться в капонирах.

Как и в случае с С-75, залогом длительного срока службы в Египте полученных от СССР около полувека назад ЗРК С-125 стала программа восстановления и малой модернизации, проведённая при помощи западных компаний. Известно, что в 1980-е годы этим на предприятии, предназначенном для ремонта и обслуживания советских ЗРК, построенном СССР в пригороде Каира, занималась французская фирма Thomson. Впрочем, в настоящее время число комплексов С-125 со старыми буксируемыми двухбалочными пусковыми установками существенно сократилось, и они вытесняются современными ЗРК.

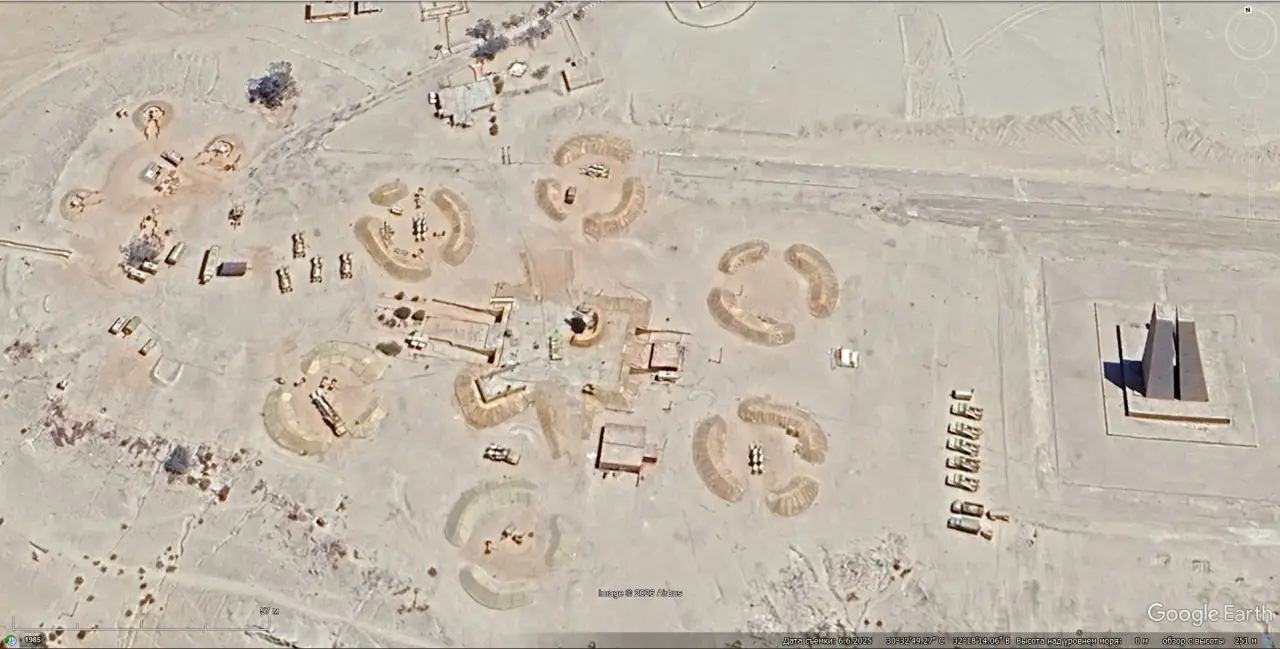

Спутниковый снимок Google Earth: позиция ЗРК С-125, расположенная рядом с Мемориалом обороны Суэцкого канала. Слева от позиции ЗРК расположена зенитная артиллерийская батарея. Снимок сделан в июне 2025 года

Выше представлен очень интересный снимок позиций ЗРК С-125 и буксируемых зенитных артиллерийских установок, расположенных неподалёку от Мемориала обороны Суэцкого канала в годы Первой мировой войны. Этот величественный мемориал, состоящий из двух 40-метровых гранитных пилонов и двух 8-метровых скульптур, был открыт в 1930 году. Монумент располагается на возвышенности Джебель Мариам (по-арабски — Гора Марии) в 300 м от канала и хорошо виден с проходящих судов.

В 2008 году Египет стал первым получателем кардинально обновлённых ЗРК С-125-2М «Печора-2М» с самоходными пусковыми установками 5П73-2М на шасси МЗКТ-8021 с колесной формулой 6х6. Работы по модернизации осуществлялись российско-белорусским консорциумом «Оборонительные системы».

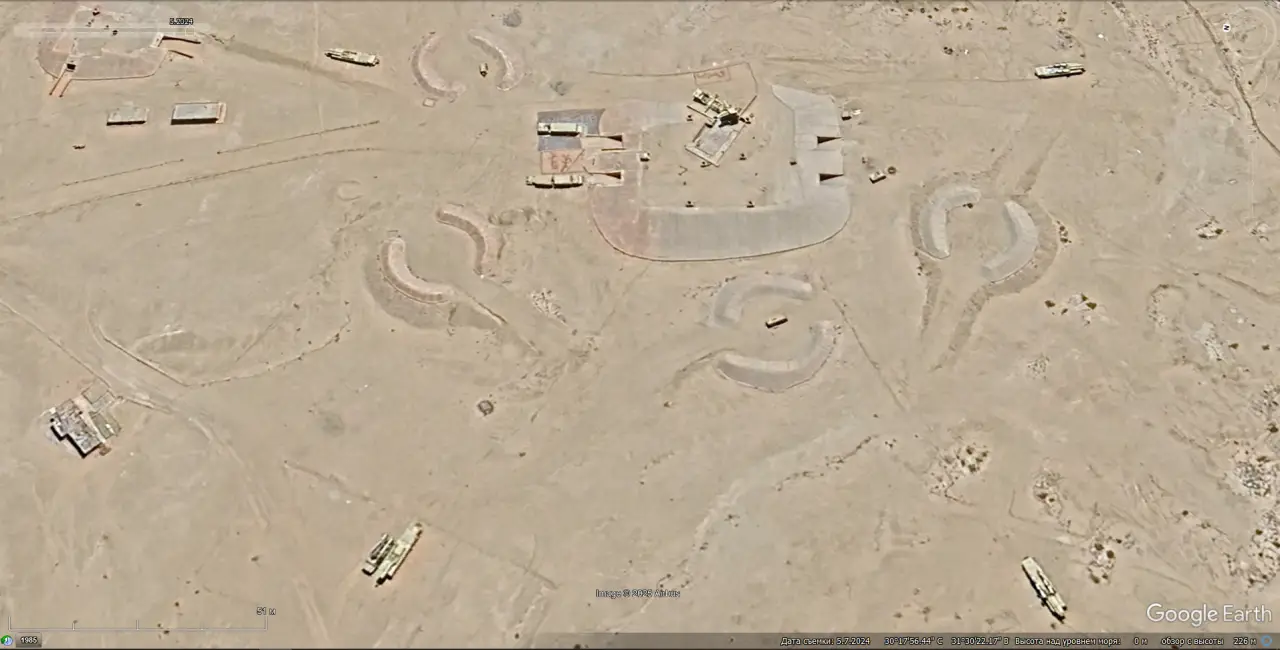

Спутниковый снимок Google Earth: позиция ЗРК С-125-2М в окрестностях города Маштуль-эс-Сук. Снимок сделан в мае 2024 года

Перевод аппаратной части комплекса на новую элементную базу позволил повысить надёжность и сократить эксплуатационные расходы. Применение новой аппаратуры и иных принципов обработки радиолокационной информации многократно увеличили помехозащищённость.

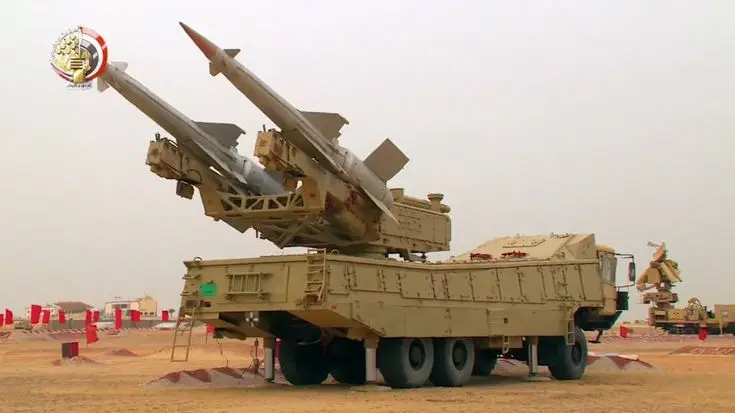

На переднем плане самоходная установка ЗРК С-125-2М «Печора-2М», позади неё антенный пост станции наведения ракет

На данной модификации внедрён всесуточный оптоэлектронный канал. В состав ЗРК введены более дальнобойные ракеты 5В27ДЕ. В настоящее время египетская система ПВО располагает примерно двумя десятками ЗРК С-125-2М «Печора-2М», которые по сравнению с исходным вариантом обладают улучшенными боевыми характеристиками и повышенной мобильностью. В последствии ЗРК С-125-2М «Печора-2М» также поставлялись в Сирию, Узбекистан, Таджикистан и Туркменистан.

В Сирии ЗРК С-125-2М использовались для прикрытия порта Тартус и авиабазы Хмеймим в провинции Латакия.

Спутниковый снимок Google Earth: позиция ЗРК С-125-2М в окрестностях города Латакия. Снимок сделан в октябре 2025 года

Помимо ЗРК С-125-2М «Печора-2М», ряд иностранных заказчиков получил другие варианты обновлённой «стодвадцатьпятки». В первую очередь речь шла о модернизации комплексов С-125М1/М1А, выпущенных в 1980-е годы.

На «стодвадцатьпятках», выпускавшихся в 1970-1980-е годы вместе с новыми ракетами В-601П, использовались пусковые установки 5П73 (СМ-106), рассчитанные на четыре ЗУР.

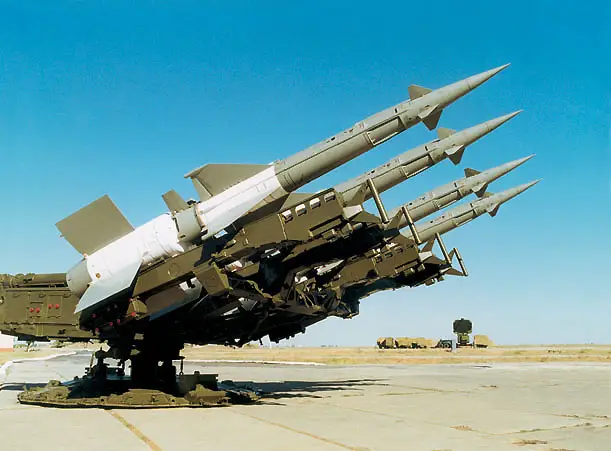

Пусковая установка 5П73 (СМ-106)

Увеличение количества ракет на пусковых установках 5П73 при сохранении того же числа ПУ (3-4) позволило в два раза нарастить готовый к применению боекомплект.

Азербайджан заключил с белорусской компанией «Тетраэдр» контракт на модернизацию девяти комплексов С-125М1 до уровня С-125-ТМ «Печора-2Т». Передача первого модернизированного ЗРК заказчику произошла в 2014 году.

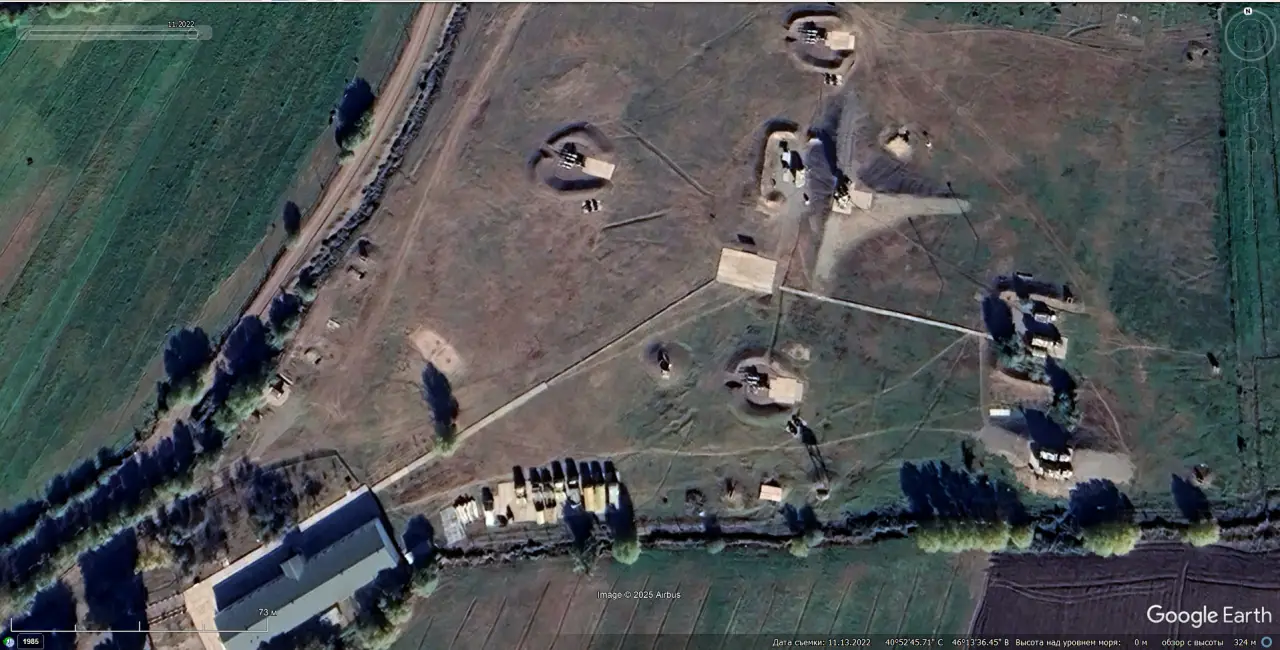

Спутниковый снимок Google Earth: позиция ЗРК С-125-ТМ на северной окраине села Гараджамирли в Шамкирском районе Азербайджана. Снимок сделан в ноябре 2022 года

По сравнению с исходным С-125М1 мобильность модернизированного комплекса С-125-ТМ осталась на прежнем уровне. Но при этом, помимо продления ресурса, была повышена помехозащищённость и возможность борьбы с малозаметными в радиолокационном диапазоне целями.

Туркменистан заказал белорусской компании «Тетраэдр» модернизацию нескольких С-125М1/М1А до уровня С-125-2БМ «Алебарда».

Характерной чертой этой модификации является размещение четырёхбалочных пусковых установок на буксируемых полуприцепах, разработанных «Волат-Авто», а кабин управления и транспортно-заряжающей машины – на автомобильном шасси типа МАЗ-6317.

Для Казахстана компания «Тетраэдр» создала модификацию С-125-1Т. Не менее шести таких ЗРК заказчик принял в 2004–2008 гг. Комплексы этого типа сохранили внешний вид и мобильность не модернизированного варианта, но была улучшена помехозащищённость и существенно продлён эксплуатационный ресурс.

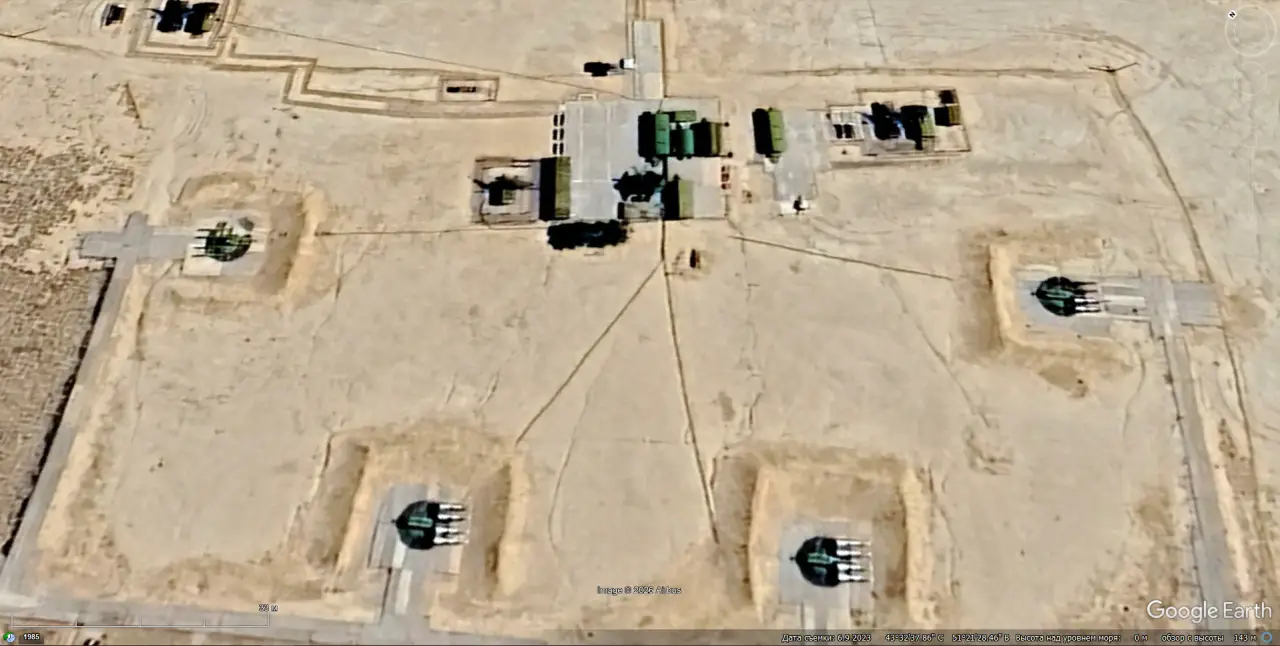

Спутниковый снимок Google Earth: позиция казахстанского ЗРК С-125-1Т в 12 км южнее Актау. Снимок сделан в июне 2023 года

На киевском предприятии НПП «Аэротехника-МЛТ» в 2010 году был создан модернизированный комплекс С-125-2Д «Печора-2Д», изначально предназначавшийся для экспортных поставок.

Пусковая установка и антенный пост ЗРК С-125-2Д «Печора-2Д»

В 2015 году ЗРК С-125-2Д «Печора-2Д» поступил на вооружение ВСУ, что являлось сугубо вынужденной мерой для хотя бы частичной компенсации дефицита современных систем ПВО.

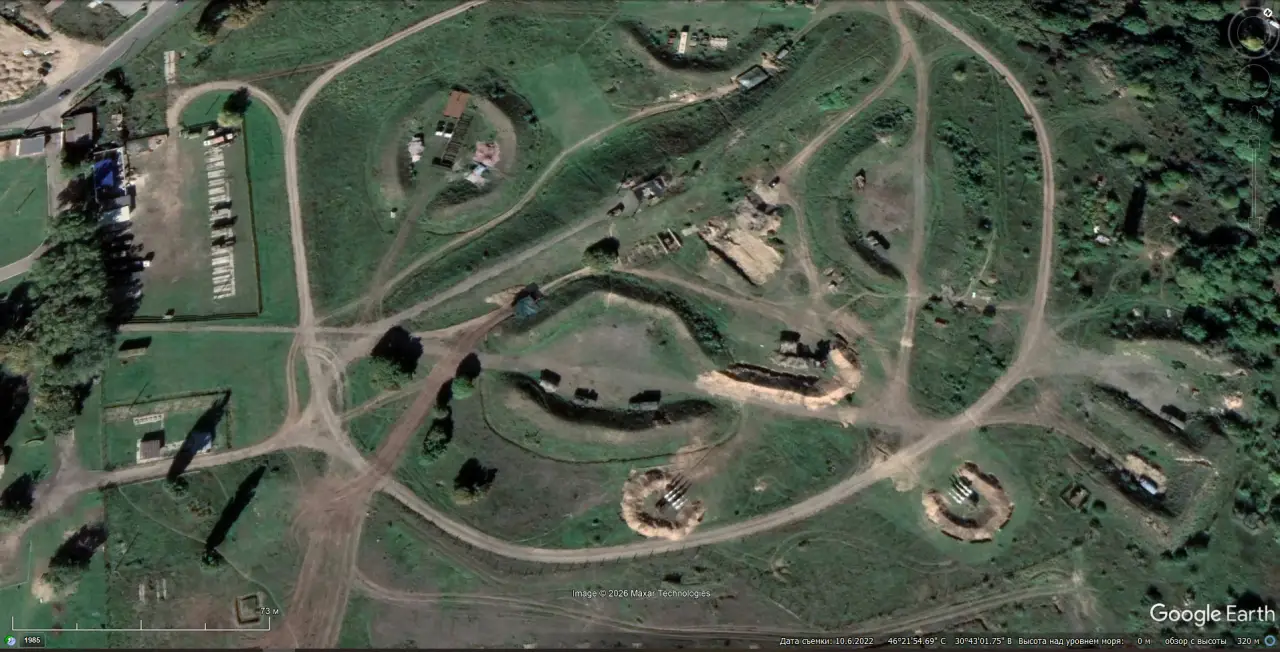

Спутниковый снимок Google Earth: ЗРК С-125-2Д «Печора-2Д» на бывшей позиции С-300ПС в южном пригороде Одессы. Снимок сделан в октябре 2022 года

Индия являлась одним из самых крупных эксплуатантов ЗРК С-125М, получив в 1980-е годы 60 комплексов этого типа. В 2016 году индийское правительство объявило тендер стоимостью $272 млн на модернизацию 16 ЗРК С-125М. Согласно техническому заданию, комплексы советского производства должны были быть отремонтированы, полностью оцифрованы и интегрированы с системой управления районом ПВО, с продлением срока службы на 15 лет. Практические работы по восстановлению старых ЗРК С-125М начались в 2020 году, и, по всей видимости, большая часть комплексов уже модернизирована.

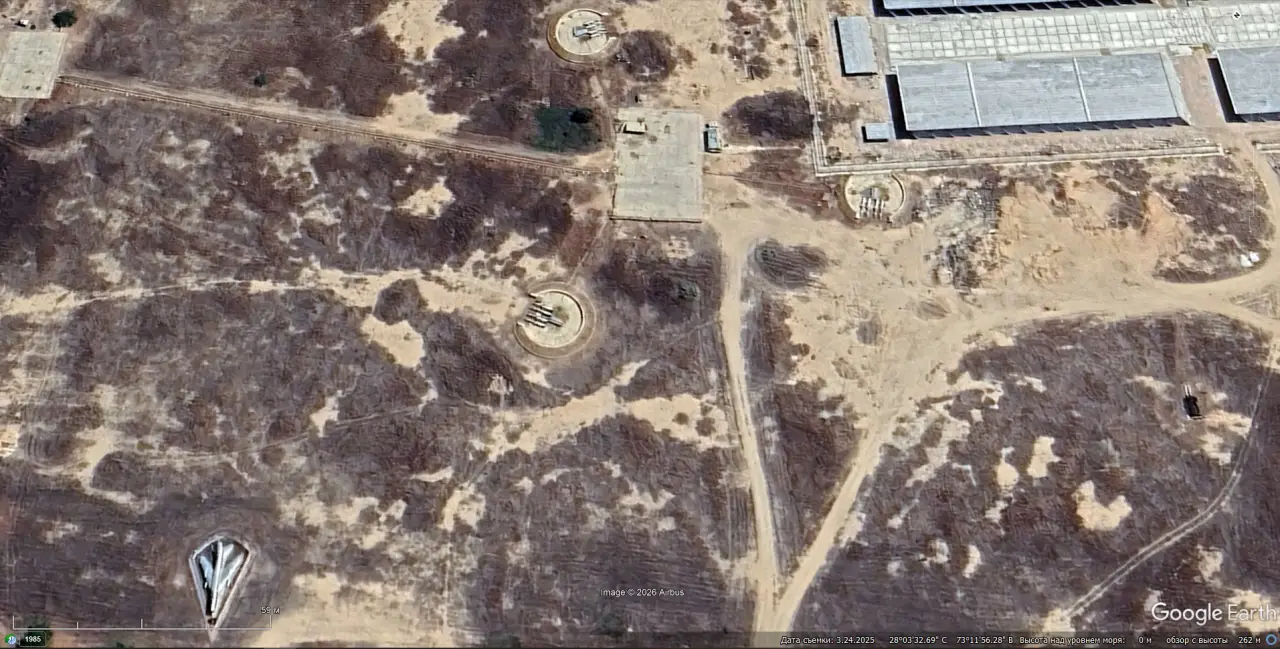

Спутниковый снимок Google Earth: позиция ЗРК С-125М на авиабазе Биканер в штате Раджастан. Снимок сделан в марте 2025 года

Индийские модернизированные «стодвадцатьпятки» развёрнуты для прикрытия авиабаз. Но зенитными ракетами пусковые установки снаряжаются только в угрожаемый период или в ходе учений.

К началу 1990-х вьетнамская система ПВО имела в своём составе четыре десятка комплексов С-125М/М1/М1А. Наиболее свежие вьетнамские ЗРК С-125М1/М1А были модернизированы в Белоруссии компанией «Тетраэдр» до уровня С-125-2ТМ «Печора-2ТМ». В ходе модернизации и восстановительного ремонта ламповую элементную базу перевели на твердотельную электронику. Благодаря применению новых методов наведения ракет и принципов обработки радиолокационных сигналов, современной оптоэлектронной системе и ряда других доработок увеличена вероятность поражения цели, реализована двухканальнoсть по цели, повышена помехозащищённость, расширены границы зоны поражения.

Спутниковый снимок Google Earth: позиция ЗРК С-125-2ТМ на юго-западе Хошимина. Снимок сделан в январе 2025 года

Во Вьетнаме с опорой на предприятие, построенное при советской поддержке и предназначенное для ремонта ЗРК и ЗУР, самостоятельно занялись апгрейдом имеющихся «стодвадцатьпяток». Во второй половине 2024 года вьетнамская компания Viettel представила собственный вариант зенитного ракетного комплекса, который получил обозначение С-125-VT. Помимо продления ресурса и перевода электронных блоков на современную элементную базу, модернизированный ЗРК имеет возможность одновременно обстреливать две различные цели. Станция наведения UNV-VT, созданная на базе СНР-125М1, способна эффективно работать в условиях постановки противником активных радиоэлектронных помех. В состав станции наведения также введён новый оптоэлектронный блок, повышающий скрытность, помехозащищённость комплекса и возможности по борьбе с маловысотными целями.

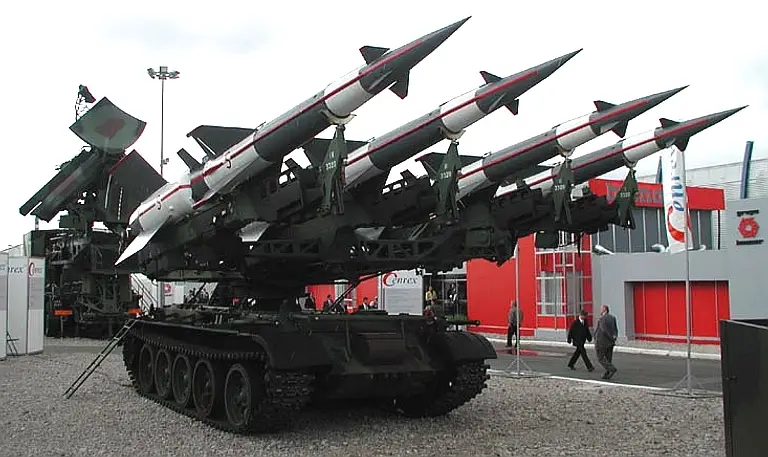

Пожалуй, самым оригинальным вариантом модернизации С-125М1 стал польский ЗРК Newa-SC. В ходе ремонтных и модернизационных работ аппаратную часть наименее изношенных комплексов перевели с электровакуумных элементов на современную твердотельную электронику. Внедрение цифровых технологий и новых алгоритмов работы улучшило помехозащищённость и повысило скорость обработки информации. Одновременно с этим в ЗУР 5В27 заменили твёрдое топливо и провели профилактику основных элементов. Антенный пост с аппаратурой наведения ракет установили на общее четырёхосное колёсное шасси МАЗ-543П (ранее оно использовалось для пусковых установок ОТР Р-17). Пусковые установки 5П73 с четырьмя зенитными ракетами смонтировали на гусеничное шасси бронированной ремонтно-эвакуационной машины WZT-1, которая имеет много общего с базой танка Т-55.

В целях сбережения ресурса аппаратной части комплексов и зенитных ракет польские Newa-SC не несли постоянного боевого дежурства. Для этих комплексов на севере и востоке страны, а также под Варшавой были оборудованы позиции с железобетонным основанием.

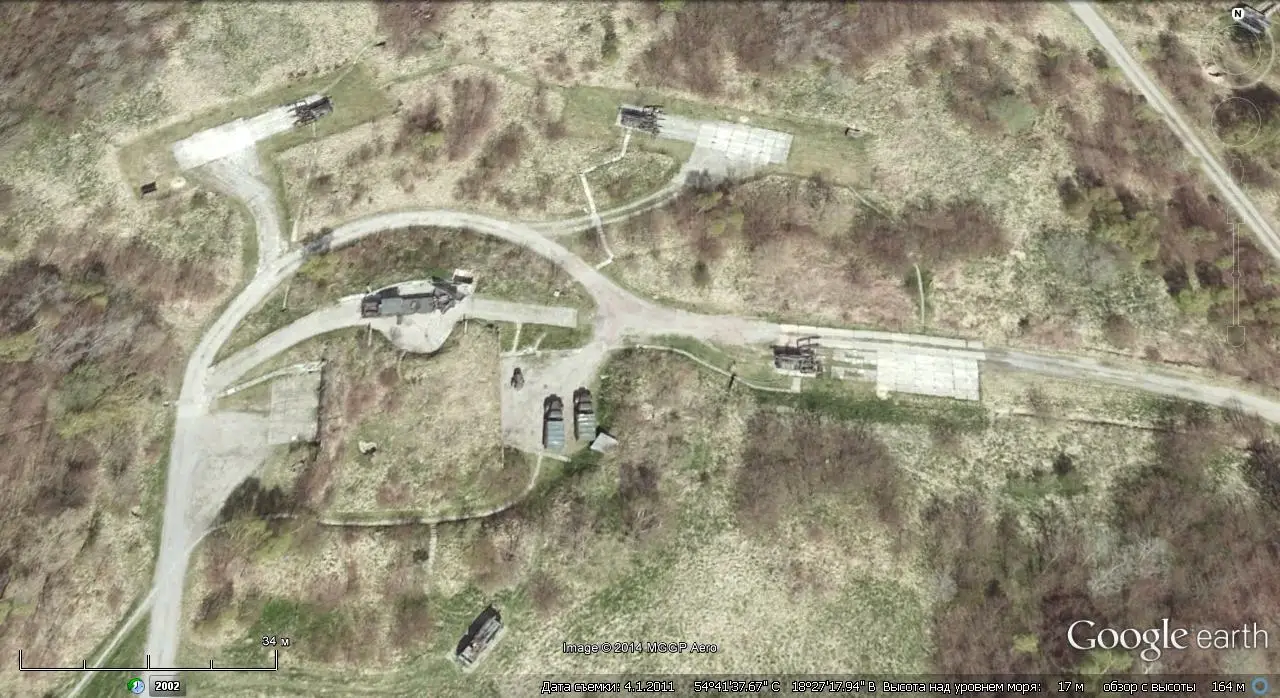

Спутниковый снимок Google Earth: позиция ЗРК Newa-SC в 3 км восточней польского города Пуцк. Ракет на пусковых установках нет. Снимок сделанный в апреле 2011 года

Впрочем, в ряде государств до сих пор служат не модернизированные «стодвадцатьпятки». Такие комплексы имеются в Алжире, Анголе, КНДР, Кубе, Замбии и Перу. В этих государствах объектовые ЗРК, как правило, находятся на одних и тех же позициях в течение тридцати и более лет, и их координаты хорошо известны.

Например, два комплекса С-125М1А в районе ангольского порта Намиб дислоцированы здесь с середины 1980-х, и про них в 1990-е годы писали западные издания. Ещё семь таких ЗРК прикрывают столицу Анголы Луанду, а также города Лубанго и Кабинда.

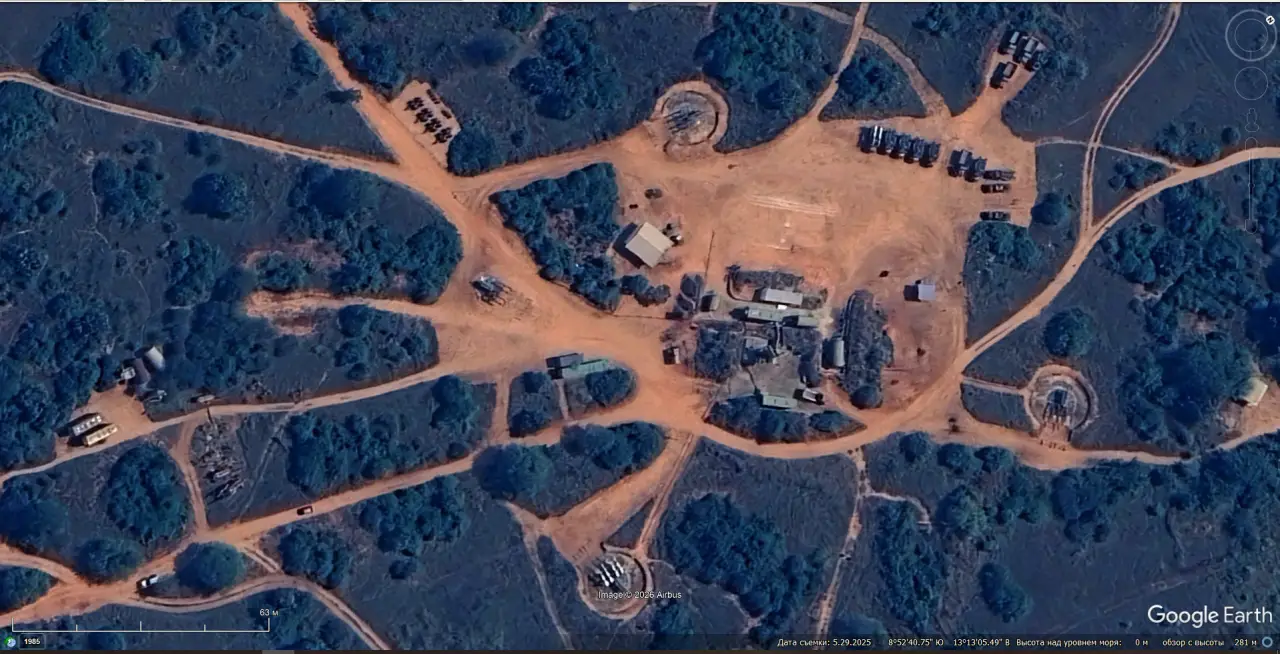

Спутниковый снимок Google Earth: позиция ангольского ЗРК С-125М1А на территории аэропорта Луанда. Снимок сделан в мае 2025 года

В Анголе имеются серьёзные трудности с поддержанием комплексов в работоспособном состоянии, и на большей части сохранившихся на вооружении ЗРК С-125М1А пусковые установки ракетами не снаряжены.

Совершенно очевидно, что не модернизированные «стодвадцатьпятки» в силу критического износа основных элементов и изменения характеристик твёрдого топлива в зенитных ракетах, вызванных длительным хранением, в обозримом будущем утратят боеспособность и будут списаны.

Поиск и идентификация на спутниковых снимках зенитных ракетных комплексов большой дальности С-200

До появления в боекомплекте ЗРС С-400 дальнобойных ракет ЗРК первого поколения семейства С-200 с жидкостными ЗУР оставались непревзойдёнными по дальности поражения воздушных целей. В то же время ввиду высокой стоимости изготовления и эксплуатации «двухсоток» выпустили на порядок меньше, чем С-75. В середине 1980-х в Советском Союзе было развёрнуто и находилось на хранении около 60 целевых каналов С-200.

Относительная малочисленность и фундаментальные стартовые позиции облегчает обнаружение комплексов С-200 на спутниковых снимках. В большинстве случаев рядом располагалась группа, состоявшая из двух-трёх дивизионов (целевых каналов), что делало их ещё более заметными.

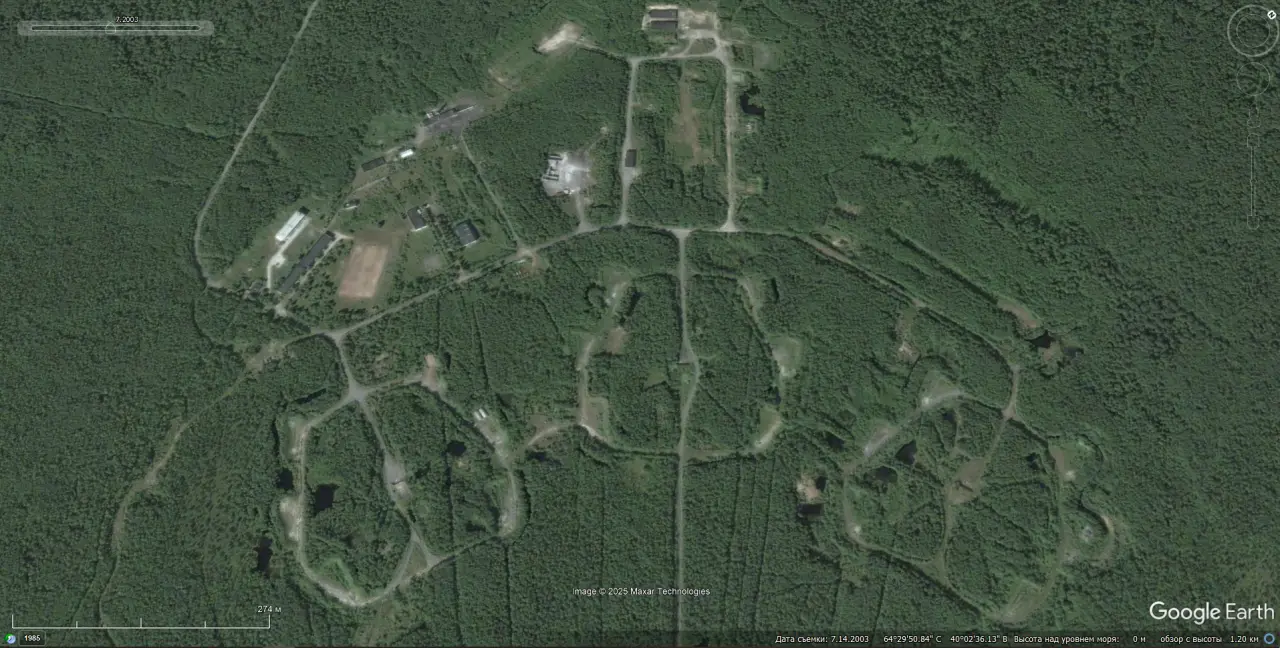

Спутниковый снимок Google Earth: заброшенные позиции ЗРК С-200ВМ под Северодвинском. Снимок сделан в июле 2003 года

Последние С-200ВМ, развёрнутые в Архангельской, Мурманской и Калининградской областях, сняли с боевого дежурства в конце 1990-х.

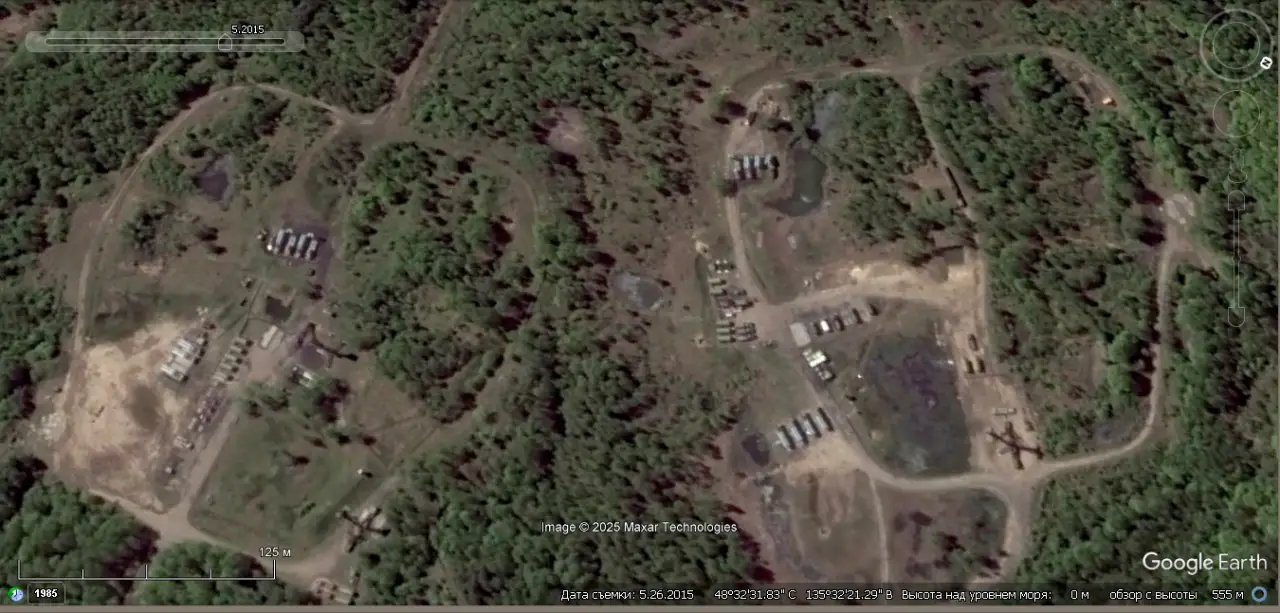

Спутниковый снимок Google Earth: бывшая позиция ЗРК С-200ВМ под Хабаровском. Снимок сделан в мае 2015 года

Некоторые старые хорошо оборудованные позиции «двухсоток» были использованы для размещения ЗРС С-300П, но на северах и за Уралом они по большей части заброшены и к настоящему времени сильно заросли.

После распада СССР ЗРК С-200ВМ «Вега-М» остались в Азербайджане, Белоруссии, Казахстане, Туркмении и Украине. Экспортная модификация С-200ВЭ «Вега-Э» поставлялась в Болгарию, Венгрию, ГДР, Иран, КНДР, Ливию, Польшу и Чехословакию.

В настоящее время оставшиеся в строю «двухсотки» можно пересчитать по пальцам одной руки. С большой долей вероятности исправные комплексы С-200ВМ имеются только в Туркменистане.

Спутниковый снимок Googlе Еаrth: позиция ЗРК С-200ВМ в окрестностях города Мары. Снимок сделан в сентябре 2023 года

После распада СССР этой среднеазиатской республике отошла крупная советская военная группировка, в том числе 17-я дивизия ПВО с двумя зенитными ракетными бригадами, радиотехнической бригадой и радиотехническим полком. Через полтора десятилетия после обретения независимости количество работоспособных ЗРК сильно сократилось, и в 2006 году небо Туркменистана защищала зенитная ракетная бригада имени Туркменбаши и два зенитных ракетных полка. На вооружении туркменской ПВО помимо войсковых комплексов «Круг», «Куб» и «Оса» формально имелось полтора десятка дивизионов, вооруженных объектовыми ЗРК С-75М3, С-125М/М1 и С-200ВМ, но реальный уровень их боеспособности оставлял желать много лучшего.

По состоянию на сентябрь 2023 года четыре целевых канала С-200ВМ было развёрнуто в окрестностях городов Туркменбаши и Мары.

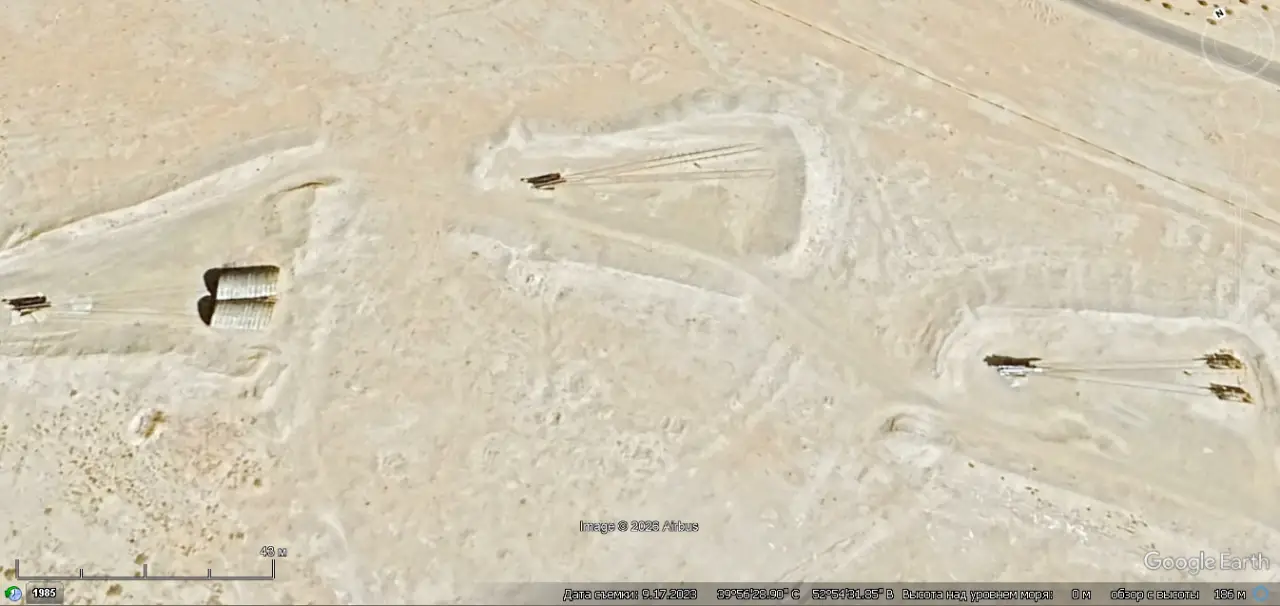

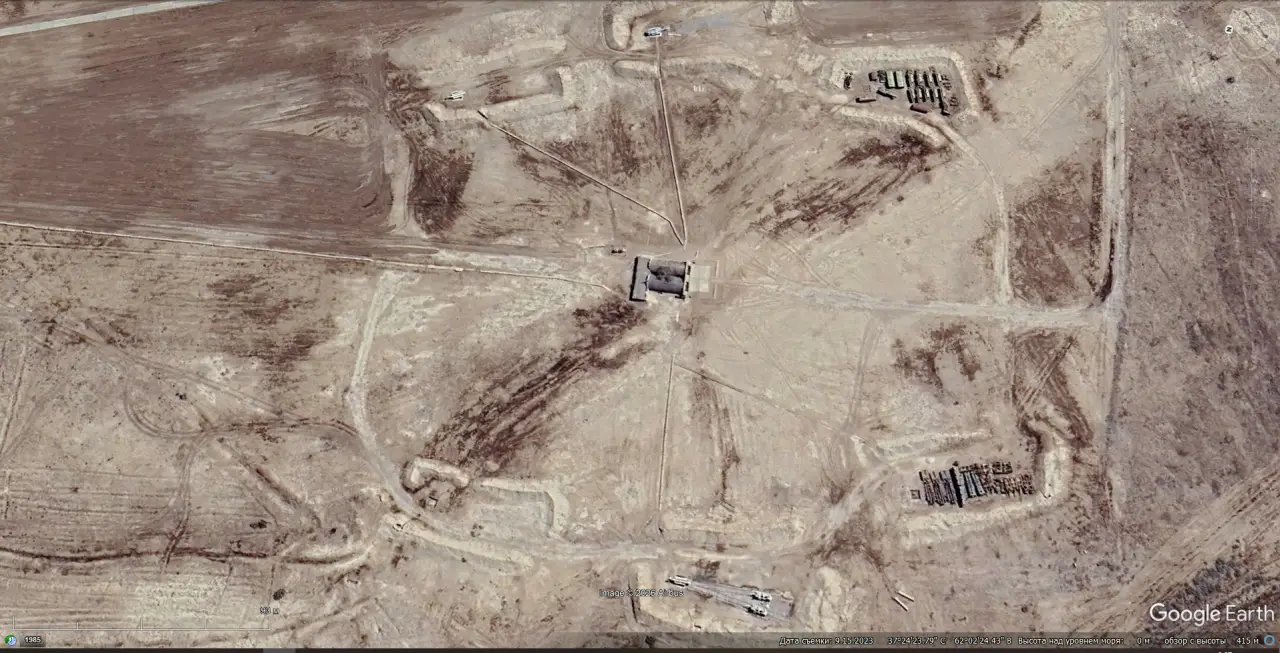

Спутниковый снимок Googlе Еаrth: пусковые установки туркменского ЗРК С-200ВМ развернутого в 10 км западней Туркменбаши. Снимок сделан в сентябре 2023 года

На спутниковом снимке видно, что на пусковых установках наличествуют одиночные зенитные ракеты, и в лучшем случае это треть положенного по боевому расписанию боекомплекта. Скорее всего, это связано с тем, что в Туркменистане имеется очень мало пригодных к эксплуатации ракет В-880, выпущенных в 1980-е годы.

Оригинальная схема размещения позиций ЗРК С-200ВЭ использовалась в Иране, куда в 1990-е годы поступило пять целевых каналов и приблизительно 80 зенитных ракет экспортной модификации В-880Э.

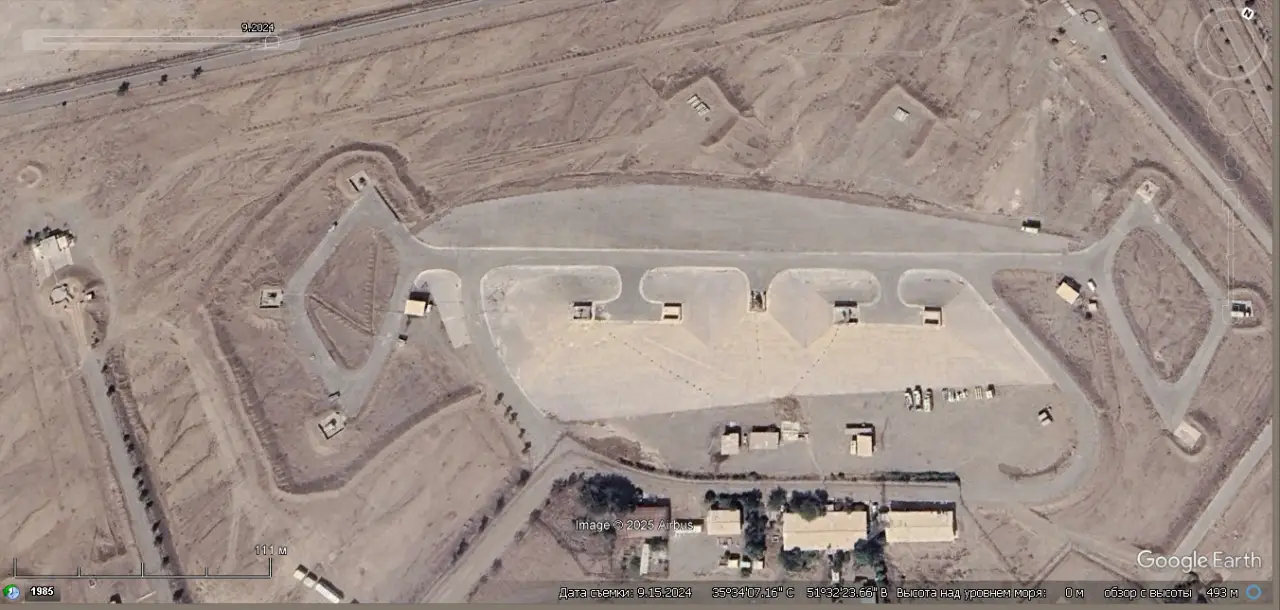

Спутниковый снимок Google Earth: пусковые установки иранского ЗРК С-200ВЭ в 50 км к югу от Тегерана. Снимок сделан в августе 2021 года

В Иране на один радиолокатор подсвета цели 5Н62ВЭ приходится не шесть, как это было изначально принято в ПВО СССР, а только две пусковые установки 5П72ВЭ. Также в непосредственной близости от огневых позиций ЗРК и радиолокатора подсвета цели располагались РЛС дежурного режима. Надо полагать, что такая схема построения огневых позиций связана с ограниченным количеством поставленных ракет и желанием сократить расходы на заправку и обслуживание ЗУР.

Спутниковый снимок Google Earth: позиция ЗРК С-200ВЭ неподалеку от авиабазы Хамадан. Рядом с ПУ расположена РЛС дежурного режима. Снимок сделан в сентябре 2024 года

Контракт на поставку С-200ВЭ в Иран был заключён ещё до распада Советского Союза, а выполнять его пришлось России. В 21 веке помощь в модернизации и организации ремонта иранских «двухсоток» оказывали Россия и Республика Беларусь. В прошлом иранские официальные лица заявляли, что в Иране удалось наладить собственное производство ракет для С-200ВЭ. Однако, по всей видимости, под «производством» понимался восстановительный ремонт имеющихся ЗУР В-880Э.

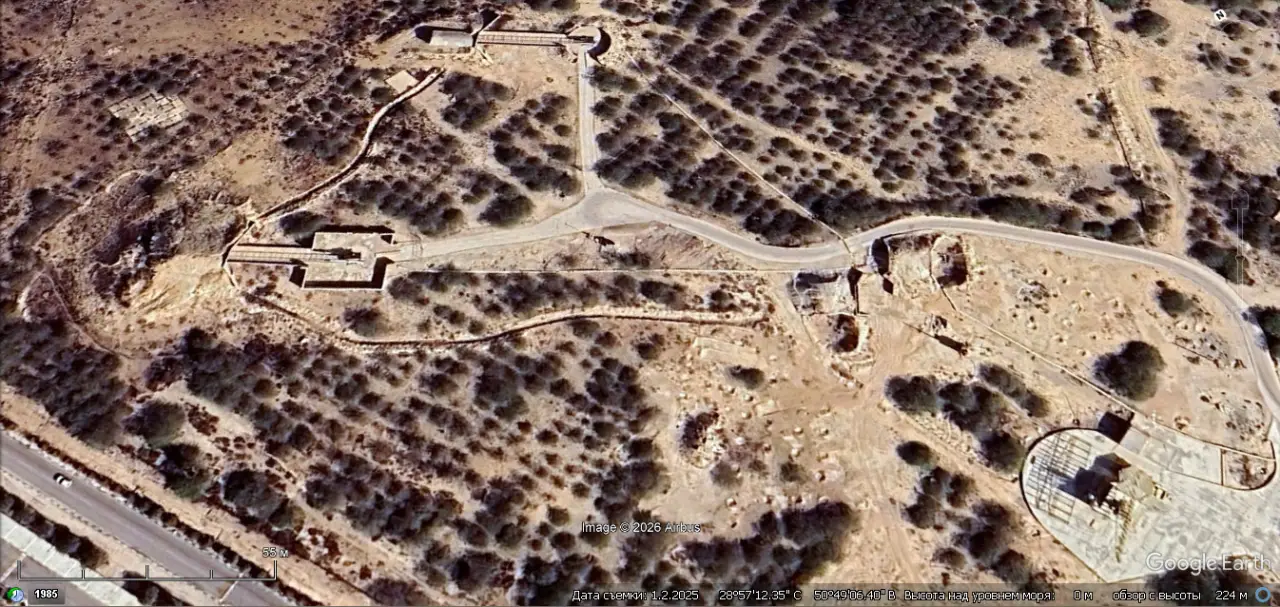

Спутниковый снимок Googlе Еаrth: позиция ЗРК С-200ВЭ на авиабазе Бушир. Снимок сделан в январе 2025 года

В январе 2025 года в открытых источниках можно было найти четыре локации иранских «двухсоток»: в 50 км южней Тегерана, в окрестностях авиабазы Хамадан и международного аэропорта Исфахан, неподалёку от порта Бендер-Аббас и рядом с взлётно-посадочной полосой авиабазы Бушир.

К сожалению, в свободном доступе пока не имеется свежих бесплатных спутниковых снимков мест, где размещены иранские ЗРК С-200ВЭ. Но с учётом конструктивных особенностей этих комплексов и связанной с ними инфраструктуры, с большой долей вероятности можно предположить, что они в июне 2025 года сильно пострадали от израильских авиаударов и вряд ли сейчас работоспособны.

Продолжение следует…
