Израильские противотанковые ракетные комплексы второго поколения
Эффективность боевого применения противотанковых ракетных комплексов первого поколения, в которых наводчик-оператор вручную корректировал траекторию полёта ракеты по методу трёх точек (прицел – ракета – цель) при помощи специального джойстика, напрямую зависела от степени натренированности и эмоционально-психического состояния наводчика. С целью улучшения боевых характеристик и снижения влияния человеческого фактора в 1960-е годы велась разработка ПТРК с полуавтоматической системой наведения, при которой наводчику было достаточно удерживать на цели марку прицела, а автоматика сама выводила ракету на линию визирования. При этом могли использоваться разные способы передачи команд управления на ПТУР: по проводам, по радиоканалу, при помощи «лазерной тропы» или применялось полуактивное лазерное самонаведение.
ПТРК BGM-71 ТOW
В октябре 1973 года для компенсации больших потерь в технике и вооружении, понесённых Армией обороны Израиля в ходе «Войны Судного дня», США экстренно организовали «воздушный мост», по которому военно-транспортной авиацией были осуществлены масштабные поставки. Помимо других образцов, израильтяне получили 120 новейших на тот момент противотанковых ракетных комплексов BGM-71A TOW и 2000 ПТУР для них. На вооружение американской армии ПТРК BGM-71 TOW (англ. Tube, Opticall, Wire — что можно перевести как ракета, запускаемая из трубчатого контейнера с оптическим наведением, управляемая по проводам) поступил в 1970 году. Разработку этого комплекса с 1963 по 1968 год осуществляла компания Hughes Aircraft. Массовые поставки начались в 1972 году.
Пусковая труба ПТУР длиной 2210 мм и аппаратура наведения крепятся на треножном станке. Масса ПТРК в боевом положении – около 100 кг. Судя по всему, на технический облик 152-мм пусковой установки M151 и способ заряжания картриджа управляемой ракеты оказали большое влияние уже состоящие на вооружении 106-мм безоткатные орудия М40А1.

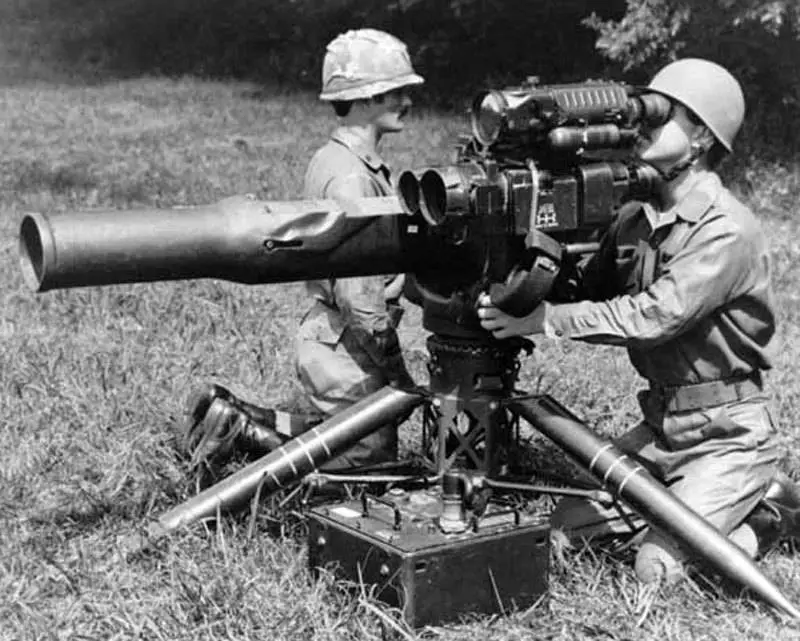

ПТРК BGM-71 TOW в боевом положении
По сравнению с советскими ПТРК второго поколения, которые также имели полуавтоматическую систему наведения с передачей команд по проводам, американский комплекс, предназначенный для использования в качестве противотанкового средства батальонного звена, был излишне громоздок и тяжел. Хотя впоследствии длину пусковой установки М220 модернизированных вариантов ПТРК несколько сократили, габариты и масса американского комплекса существенно больше, чем у большинства комплексов, созданных примерно в те же годы в других странах. В связи с этим, TOW чаще всего устанавливают на различные транспортные средства, но в Израиле эти комплексы не редко использовались как переносные.
Базовая модификация управляемой ракеты BGM-71A весила 18,9 кг и имела длину 1170 мм. Скорость полёта – 280 м/с. Дальность пуска – 65-3000 м. Кумулятивная боевая часть массой 3,9 кг могла пробить 430-мм бронелист. Этого было вполне достаточно для надёжного поражения советских танков первого послевоенного поколения с гомогенной бронёй.

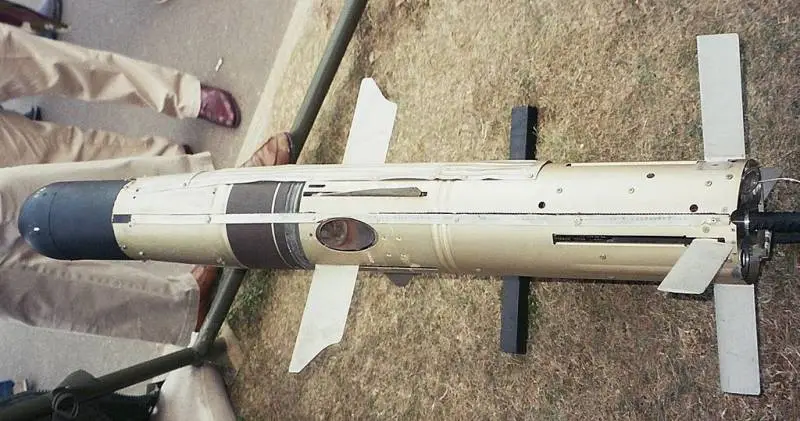

ПТУР BGM-71A
Сразу после вылета ракеты из ствола в её средней и хвостовой части раскрываются четыре подпружиненных крыла. Кумулятивная боеголовка размещена в передней части ракеты, а блок управления и двигатель — в задней и средней.
В процессе наведения оператор должен всё время удерживать марку оптического прицела на цели. В задней части ракеты находится ксеноновая лампочка, служащая источником длинноволнового инфракрасного излучения, по которому система наведения определяет местоположение ракеты и вырабатывает команды, выводящие ПТУР на линию визирования. Сигналы от процессора передаются на систему управления ракеты по двум проводам, разматываемым с катушек в задней части ракеты. В случае обрыва провода ракета продолжает полет по прямолинейной траектории.
После ускоренного курса подготовки первые израильские расчёты ПТРК «Тоу» выдвинулись в зону боевых действий 23 октября 1973 года. К тому моменту ход войны уже был переломлен в пользу Израиля, и новые противотанковые комплексы особого влияния на борьбу с арабскими танками не оказали. Тем не менее до окончания «Войны Судного дня» израильские расчёты успели применить ПТУР BGM-71A по реальным целям. Так, 24 октября по сирийским танкам с дистанции 2,5 км было выпущено 13 ракет, из которых семь попали в цель. При этом шесть танков были поражены, но только один из них сгорел. В ходе перестрелок с египетскими войсками 25-26 октября выпустили несколько ракет, но подтвердить поражение целей не удалось. В отчётах офицеров израильской военной разведки говорилось, что египетские танки были защищены сетчатым проволочным забором, что защитило их от кумулятивных боевых частей.
Достаточно долго BGM-71A TOW эксплуатировались в израильской армии параллельно с трофейными комплексами «Малютка» и окончательно вытеснили советские ПТРК первого поколения в конце 1980-х.
В 1983 году Израиль получил партию ПТУР BGM-71C (Improved TOW). На этой ракете благодаря использованию более эффективной БЧ бронепробиваемость удалось довести до 600 мм. Вес самой ПТУР возрос на 200 г. Внедрение более эффективного реактивного топлива и увеличенной длины управляющего провода позволило довести максимальную дальность пуска до 3750 м. Отличительной внешней особенностью ПТУР BGM-71C стала дополнительная штанга, установленная в носовом обтекателе.
В начале 1990-х начались поставки ПТРК BGM-71E TOW-2A и BGM-71F TOW-2B. Всего к 1996 году Израиль получил около 20 000 ракет «Тоу» различных модификаций.

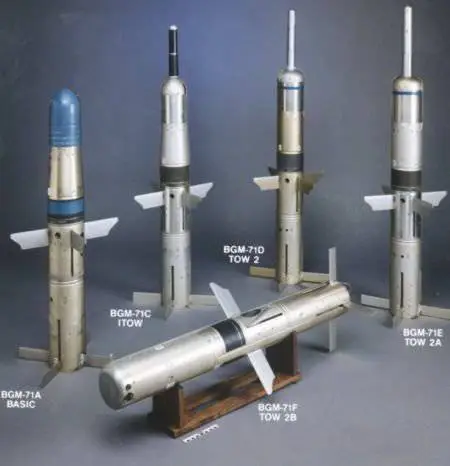

Различные модификации ПТУР TOW
На ракете BGM-71E (TOW-2А), запущенной в серийное производство в 1987 году, в носовой части расположена миниатюрная тандемная БЧ диаметром 38 мм и массой около 300 г, предназначенная для преодоления динамической защиты. Контактный механический взрыватель, находящийся на головной части наконечника, инициирует первую вспомогательную БЧ, детонация основного заряда происходит после подрыва и разрушения реактивной брони вспомогательным зарядом. Подрыв основной кумулятивной БЧ массой 5,896 кг осуществляется на расстоянии около 450 мм от преграды.
В 1992 году на вооружение в США поступила ПТУР BGM-71F (TOW-2B), созданная на базе BGM-71E. Новая ракета могла поражать цель сверху — в наиболее уязвимой её части. ПТУР BGM-71F оснащена новой модифицированной боевой частью с двойным зарядом направленного взрыва, ориентированным под углом 90° к продольной оси ракеты, и двухрежимным дистанционным взрывателем, включающим в себя лазерный высотомер и датчик магнитных аномалий. Подрыв боевой части происходит при пролёте ракеты над целью, которая поражается сверху танталовым ударным ядром. Подрыв боеголовок диаметром 149 мм происходит одновременно, действие одной направлено вниз, а другой — с небольшим сдвигом назад для обеспечения большей вероятности поражения цели. Материал для формирования ударного ядра выбран с целью создать максимальный зажигательный эффект после пробития верхней брони танка.
ПТУР BGM-71F
Для обеспечения возможности одновременной стрельбы с близко расположенных пусковых установок и увеличения помехозащищённости был введён дополнительный трассер, генерирующий тепло в результате реакции бора и титана, а частота излучения ксеноновой лампочки стала переменной и случайно меняющейся во время полёта ракеты. Длинноволновое ИК излучение теплового трассера отслеживается штатным тепловизионным прицелом AN/TAS-4A, введённым в состав прицельного оборудования на ПТРК TOW-2.
Последний раз масштабные закупки ПТУР «Тоу» производились в 2002 году. В июне 2002 года появилось сообщение, что Израиль срочно приобретает 2030 ПТУР TOW-2A на сумму $80 млн., чтобы пополнить оскудевшие запасы, поскольку с конца 2000 года по палестинским целям было выпущено более 1200 ракет с вертолётов и наземных ПУ.
Носителями ПТУР TOW являлись боевые вертолёты Bell AH-1 Cobra и McDonnell Douglas MD 500 Defender, которые в 1982 году в Ливане пытались атаковать сирийскую бронетехнику, но в основном использовались для ударов по позициям исламистов в Ливане и секторе Газы.

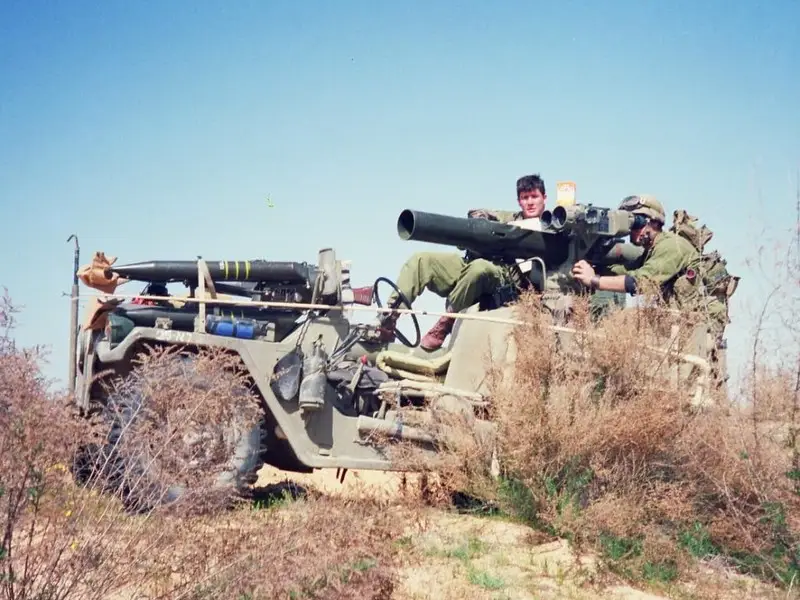

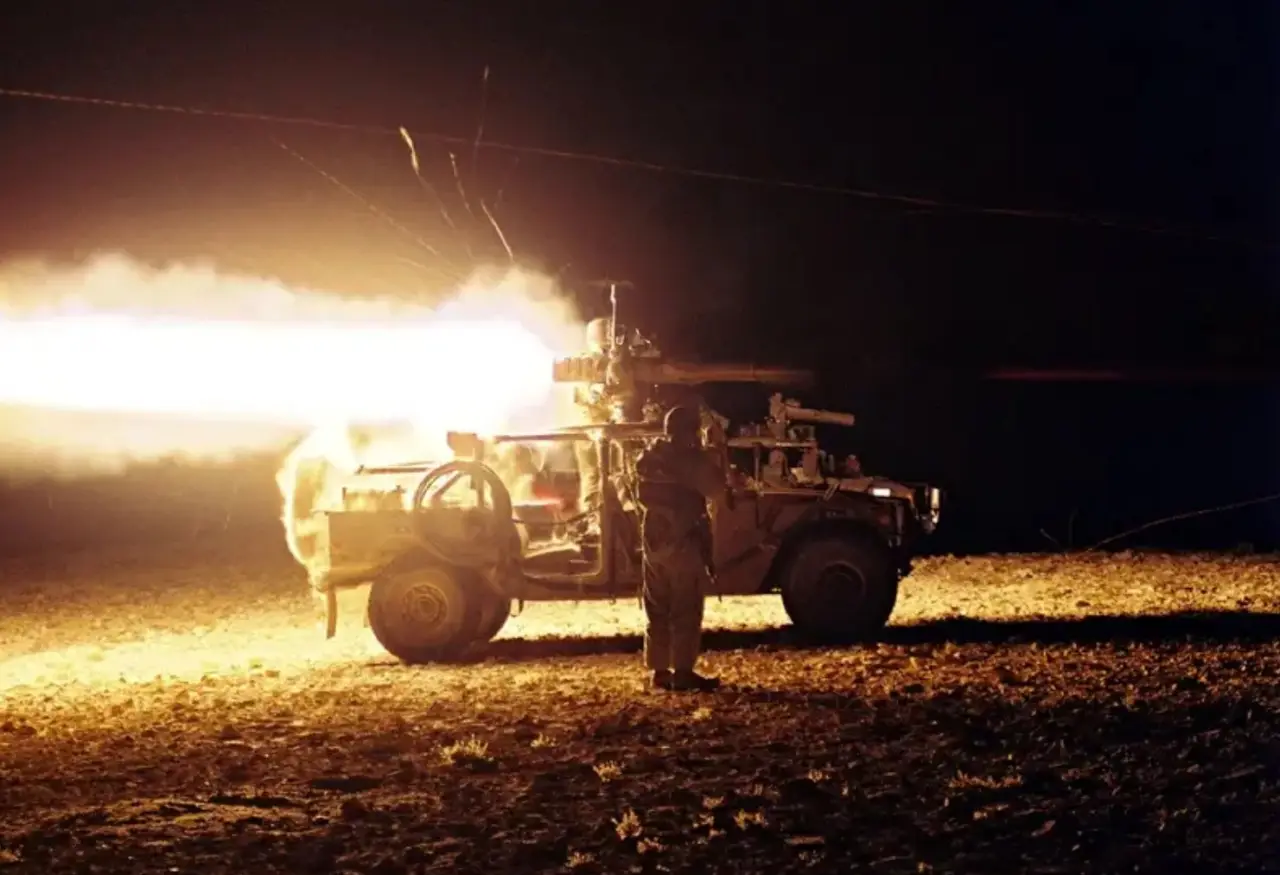

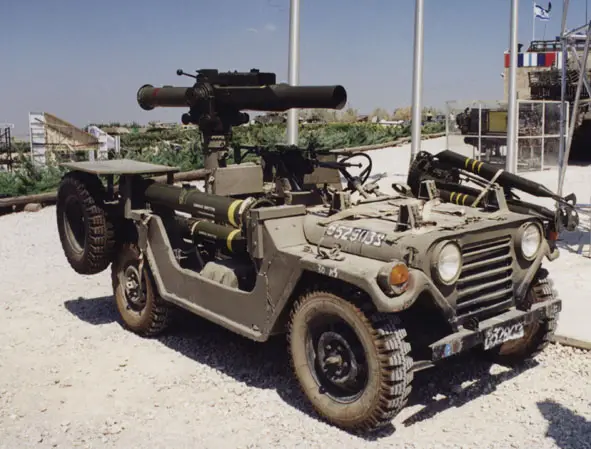

Большую часть пусковых установок «Тоу», имевшихся в ЦАХАЛ, установили на легкие автомобили повышенной проходимости как израильского, так и американского производства.
Эти самоходные комплексы к началу 1980-х окончательно вытеснили 106-мм безоткатные орудия М40А1 в противотанковых подразделениях батальонного и бригадного звена. При оказании огневой поддержки своей пехоте по осколочному и фугасному действию ПТУР BGM-71 существенно уступала снаряду "безоткатки", но зато превосходила по точности, эффективной дальности и вероятности поражения с первого выстрела. В июне 1982 года расчёты 409-й противотанковой бригады ПТРК «Тоу», установленными на джипах М151, устроили засаду на колонну сирийских Т-72, уничтожив несколько танков.

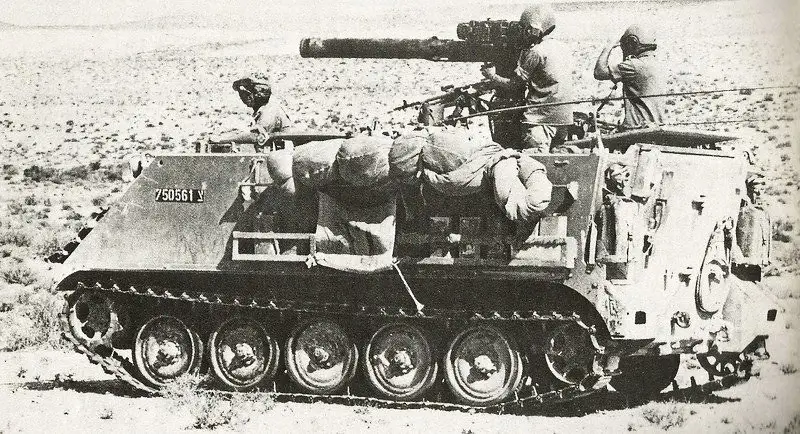

Значительное количество ПТРК BGM-71 TOW в Израиле также разместили на гусеничных бронетранспортёрах американского производства М113. В случае необходимости пусковые установки можно было демонтировать с техники и стрелять с грунта.
Также в ЦАХАЛ имелось небольшое количество самоходных американских ПТРК M901 ITV, созданных на базе БТР М113.

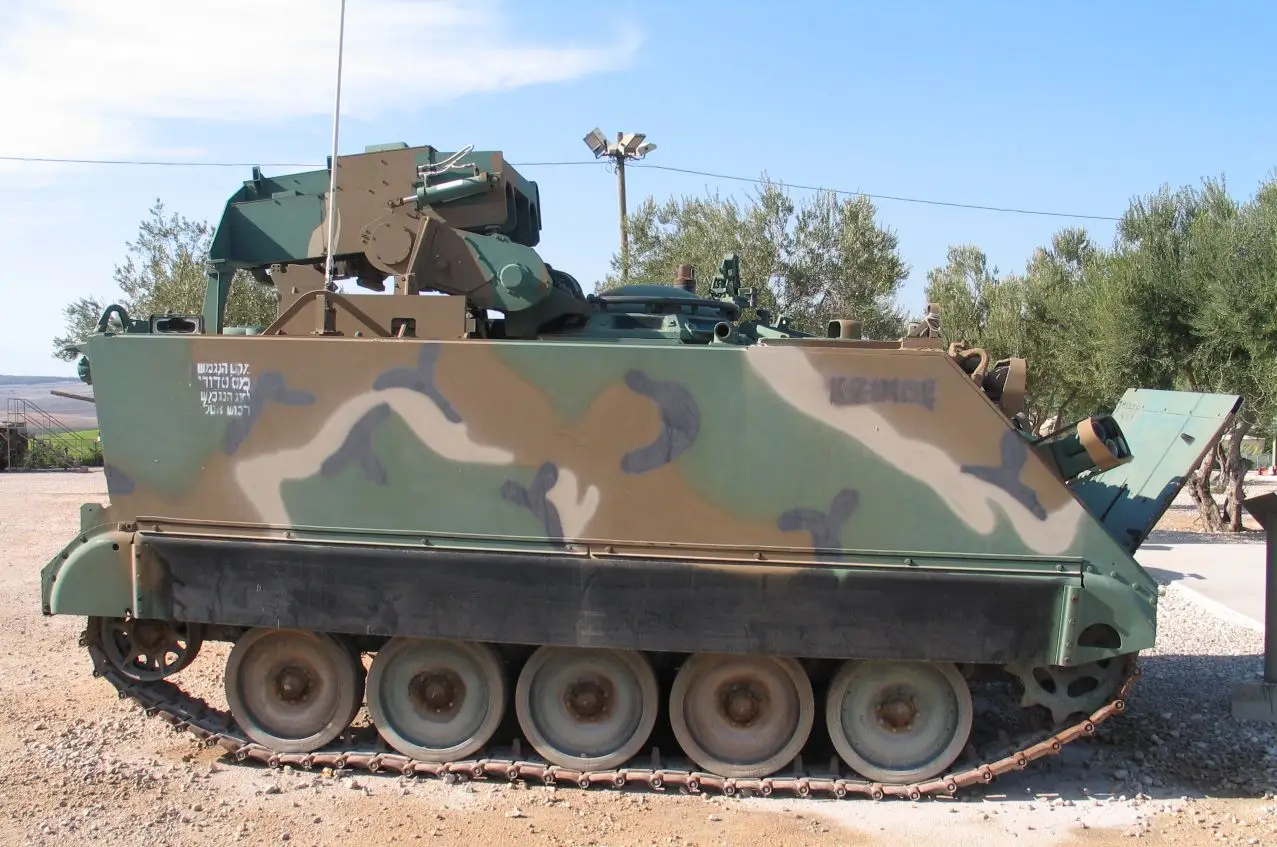

ПТРК M901 ITV
В составе этого самоходного комплекса использовались модернизированные ПТУР, запускаемые из спаренной дистанционно управляемой ПУ. Для обнаружения целей и наведения на них ракет имелась оптоэлектронная аппаратура с дневным и ночным каналами. Возимый боекомплект — 12 ракет. При перезарядке казённая часть пусковой установки опускалась вниз, и экипаж в процессе снаряжения ПУ находился под защитой брони, предохранявшей от пуль и осколков.
Впрочем, израильские десантники и резервисты ещё 10 лет назад тренировались с переносными ПТРК «Тоу», хотя их габариты и вес для этого по современным меркам являются чрезмерными.
Последний раз переносные ПТРК «Тоу» в боевой обстановке применялись ЦАХАЛ в 2006 году для уничтожения огневых точек, укреплений и боевиков группировки «Хезболла» в Ливане.
Судя по всему, как самоходные, так и переносные комплексы этого типа уже не используются линейными подразделениями Армии обороны Израиля и переданы на хранение.
ПТРК М47 Dragon
Во второй половине 1970-х в противотанковых взводах рот огневой поддержки пехотных батальонов ЦАХАЛ появились ПТРК М47 Dragon. Это оружие создано компанией McDonnell Aircraft Corporation в рамках программы MAW (англ. Medium Antitank Weapon – среднее противотанковое оружие) для заполнения ниши в противотанковых средствах между комплексами TOW и ручными противотанковыми гранатомётами.
Первые тесты прототипа новой ПТУР были произведены в июне 1965 года на территории Редстоунского арсенала. С целью удешевления и ускорения испытаний в бросковых пусках была использована 127-мм неуправляемая авиационная ракета «Зуни». В дальнейшем на испытания поступила пятидюймовая управляемая ракета, маршевый реактивный двигатель которой представлял собой несколько расположенных в ряд брикетов последовательного воспламенения с рядами прорезей (выполняющих функцию сопел) вдоль корпуса ракеты, вокруг каждого брикета. В ПТУР FGM-77A использовалась система наведения по проводам. После пуска ракеты оператор должен был удерживать перекрестье прицела на цели. При этом станция формирования и передачи команд, ориентируясь по трассерам, установленным в хвостовой части, фиксировала отклонение ракеты и вычисляла параметр рассогласования между траекторией полёта и линией визирования цели, передавала по проводам на автопилот ракеты необходимые поправки, которые преобразовывались в импульсы системы управления вектором тяги.
При создании ПТУР FGM-77A реализована оригинальная схема, в которой отсутствует обычный маршевый двигатель и рули управления, что, в свою очередь, позволило добиться высокого весового совершенства. После пуска поддержание тяги и корректировка курса вращающейся с относительно небольшой скоростью ракеты происходила за счет последовательного сгорания зарядов твёрдого топлива и истечения пороховых газов из косонаправленных сопел микродвигателей, расположенных в несколько рядов на боковой поверхности корпуса. Исполнительный блок управления содержит 60 микродвигателей, объединённых в 3 секции по 20 в каждой. Срабатывание микродвигателей происходили каждые полсекунды, при этом полёт ПТУР сопровождался характерным пульсирующим звуком.
В хвостовой части ракеты размещена бортовая аппаратура, катушка проводной линии передачи команд, модулированный ИК-излучатель и подпружиненные крылья, которые раскрываются при выходе ракеты из транспортно-пускового контейнера. Так как тяга в полёте, корректировка курса и тангажа осуществляется поочерёдно запускаемыми твердотопливными микродвигателями, ракета на траектории испытывает значительные колебания, что, в свою очередь, приводит к значительному разбросу точки попадания. На предельной дальности пуска вероятность попадания в неподвижную мишень шириной 3 м и высотой 2 м оценивалась в 80%.
В ущерб некоторым боевым и служебно-эксплуатационным характеристикам комплекс выполнили, насколько это являлось возможным, лёгким и компактным. ПТРК мог применяться и переноситься одним оператором, не требовал оборудованной огневой позиции, мог сопровождать пехотные подразделения в наступлении, был особенно востребован в ходе воздушно-десантных операций, а также при ведении боевых действий в горно-лесистой местности. Американским генералам особенно нравилась возможность применения переносного комплекса в качестве штурмового средства огневой поддержки пехоты. Предусматривалось, что в случае отсутствия на поле боя танков противника, расчёты ПТРК, действующие в боевых порядках атакующих войск, будут уничтожать огневые точки, препятствующие наступлению.
Приёмочные испытания завершились к январю 1972 года, и в том же году партию ПТРК передали в войска для опытной полугодичной эксплуатации. После анализа выявленных недостатков ещё два года ушло на их устранение и доводку. Противотанковый комплекс М47 Dragon приняли на вооружение Армии США в 1975 году.
По сравнению с опытным образцом, весившим меньше 13 кг, серийный ПТРК потяжелел до 15,4 кг, а с ночным тепловизионным прицелом масса достигала 20,76 кг. Длина пусковой установки – 852 мм. Внешний диаметр пусковой трубы – 292 мм. Калибр ПТУР – 127 мм. Стартовая масса ракеты – 10,7 кг. Бронепробиваемость – 400 мм гомогенной брони при угле встречи 90°. Дальность стрельбы – 65-950 м. Время полёта ракеты на максимальную дальность – 11 с.

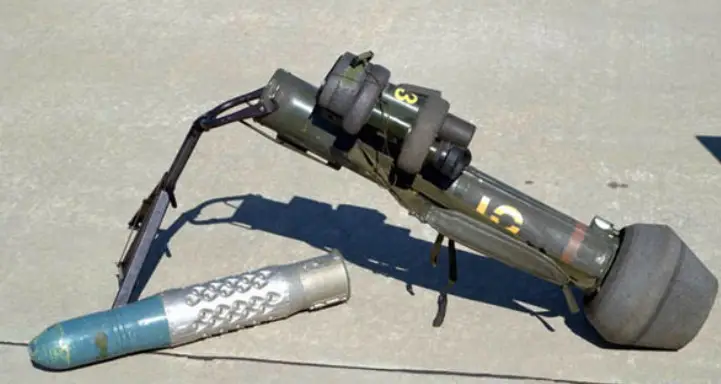

Пусковая установка М47 Dragon и ПТУР FGM-77A
Аппаратура наведения устанавливалась на транспортно-пусковой контейнер, выполненный из стекловолокна, и включала в себя 6-кратный оптический прицел, ИК-пеленгатор трассера ракеты, блок электронной аппаратуры и механизм пуска. Для применения в ночное время предусматривалась установка тепловизионного прицела.

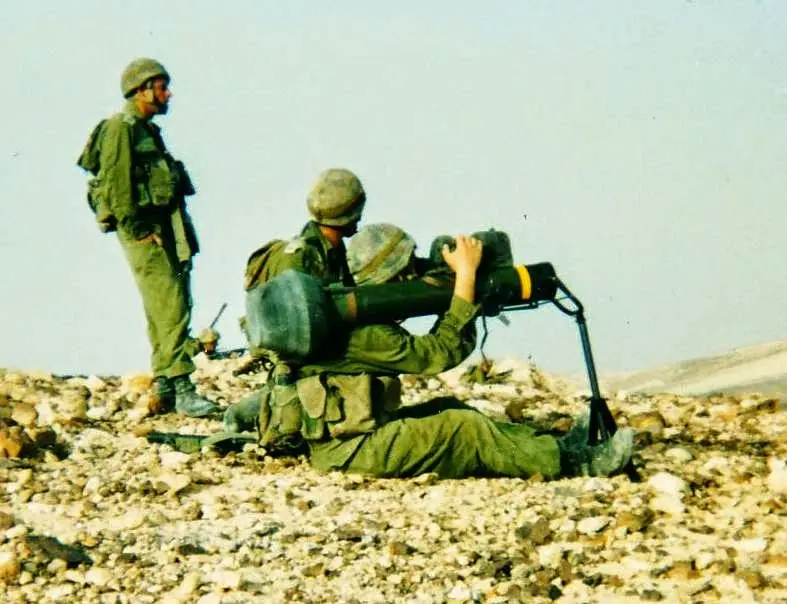

В силу конструктивных особенностей комплекса огонь из него вели в основном в положении сидя с упором на двуногую сошку. Хотя ПТРК весил не слишком много и мог переноситься одним членом расчёта, из-за отдачи и сильного изменения центра тяжести стрельба с плеча была невозможна.
Для эффективного применения ПТРК Dragon стрелок должен был быть достаточно натренирован и обладать психологической устойчивостью. После захвата цели в прицел и нажатия на спусковой крючок выстрел происходил не сразу. После активации одноразовой химической электрической батареи стрелок слышал нарастающий вой раскручиваемого гироскопа, после чего происходил резкий хлопок стартового ускорителя и пуск ракеты. В этот момент слабо обученные операторы ПТРК от неожиданной отдачи и изменения центровки зачастую теряли цель из поля зрения, что приводило к промаху.
Хотя вес и габариты ПТРК Dragon примерно соответствовали РПГ Carl Gustaf M2, этот комплекс не завоевал сердца израильских солдат, что объяснялось капризностью и невысокой надёжностью аппаратной части и ПТУР. Достаточно часто при стрельбе происходил обрыв кабеля, по которому передавались команды наведения, не всегда надёжно отрабатывали микродвигатели, что приводило к срыву наведения. Сам же комплекс в отличие от очень прочного гранатомёта «Карл Густав» был весьма нежным и чувствительным к механическим воздействиям. Тем не менее Израиль приобрел примерно две сотни пусковых устройств и около 5500 управляемых ракет FGM-77A. Последняя поставка состоялась в 1981 году. По состоянию на 1980 год стоимость одного ПТРК Dragon с прибором ночного видения AN/TAS-5 оценивалась в $51 000.
С учётом того, что снаряженный ТПК весил 12,9 кг, один пехотинец мог переносить две «трубы» с ракетами. Но относительно использования ПТРК Dragon в боевых действиях подробностей нет. Можно предположить, что лёгкие противотанковые комплексы применялись против сирийцев и ООП в начале 1980-х. По имеющейся информации, ПТРК этого типа эксплуатировались резервистами до 2005 года.
ПТРК MAPATS
В середине 1980-х компания Israeli Military Industries (IMI) создала ПТРК MAPATS (англ. Man Portable Anti-Tank System – переносная противотанковая система), в котором явно прослеживаются черты американского BGM-71 TOW.
ПТРК MAPATS на шасси автомобиля повышенной проходимости M151
В отличие от американского «Тоу», в израильском комплексе наведение на цель осуществляется по «лазерной тропе», когда ракета летит в «коридоре», формируемом лазерными лучами в горизонтальной и вертикальной плоскости. При этом ГСН, находящаяся в задней части ПТУР, постоянно анализирует свое положение, корректируя траекторию, чтобы оставаться в центре «лазерной тропы». Наводчик-оператор должен удерживать цель в перекрестье прицела вплоть до попадания в неё ракеты. Считается, что лазерное наведение лучше защищено от помех, чем проводная система с сопровождением по ИК пеленгатору. Так как ПТУР не связана с пусковой установкой кабелем, скорость полёта может быть существенно выше, и ракета имеет лучшую манёвренность.

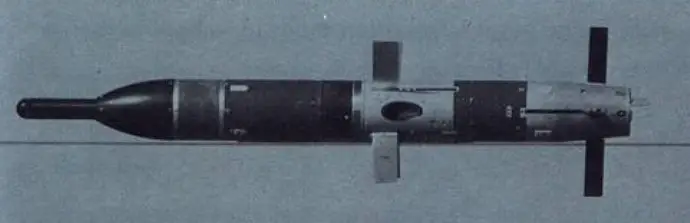

ПТУР MAPATS

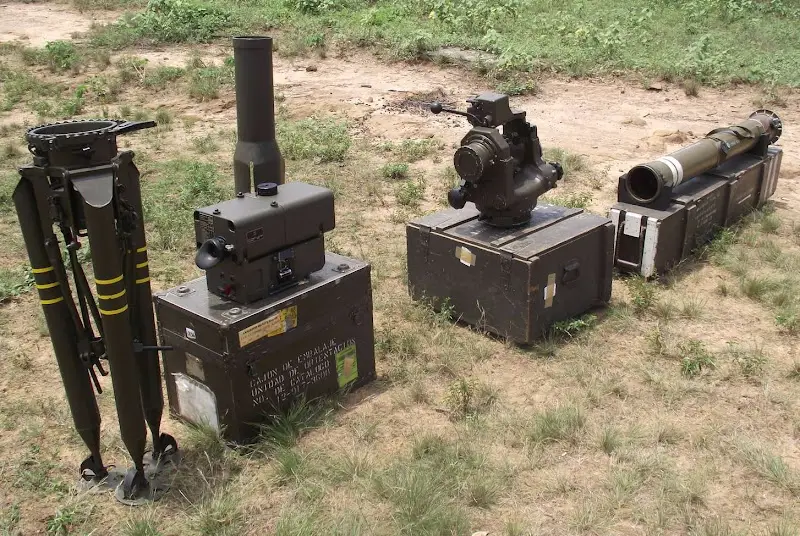

Масса пусковой установки с системой наведения без ТПК – 66 кг. Транспортно-пусковой контейнер с ракетой весит 29 кг, стартовая масса самой ракеты – 18,5 кг. Диаметр – 156 мм. Длина – 1480 мм. Дальность стрельбы первой модификации достигала 5000 м. Бронепробиваемость – до 800 мм. На модернизированном варианте дальность доведена до 6000 м, а бронепробиваемость составляет 1200 мм гомогенной брони.
С учётом того, что Израиль получил очень значительное количество ПТУР TOW различных модификаций, комплексы MAPATS распространения в ЦАХАЛ не получили, и в опытной эксплуатации находилось примерно два десятка ПТРК этого типа. В то же время MAPATS экспортировались в Венесуэлу, Чили и Эстонию.
ПТРК LAHAT

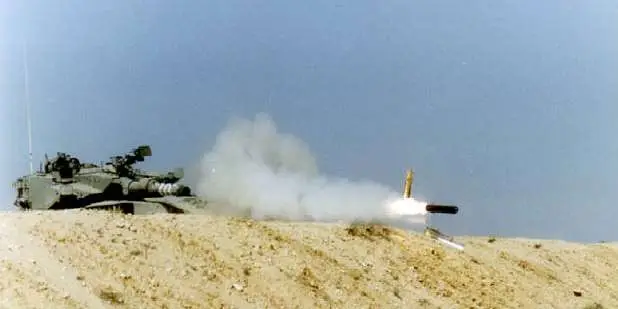

Для стрельбы из 105- и 120-мм орудий, установленных на танках семейства «Меркава», компания IMI в середине 1990-х разработала управляемую ракету LAHAT (англ. Laser Homing Anti-Tank — противотанковый ракетный комплекс с лазерным наведением).
120-мм и 105-мм выстрелы с ПТУР LAHAT
В калибре 105-мм используется обычная латунная гильза, в 120-мм варианте — укороченная гильза и переходник такого же диаметра, как поддон. Заряжание выстрела с ПТУР производится так же, как обычных снарядов. Выстрел для 120-мм орудия содержит ту же ракету, что и для 105-мм пушки, но сама ПТУР помещена в контейнер, состоящий из двух половинок. После вылета из ствола половинки контейнера раскрываются, и ракета летит дальше самостоятельно. Полуактивная лазерная система наведения позволяет осуществлять как прямое наведение — со стреляющего танка, так и со стороны, когда цель подсвечивается лазерным лучом с другого танка, вертолёта или БПЛА.
Дистанцию в 4 км ракета покрывает за 14 с, но подсветка цели ведётся в течение лишь 2–3 с на конечном участке траектории полёта. Максимальная дальность составляет 8 км. Круговое вероятное отклонение ракеты от цели не превышает 0,7 м. При стрельбе по вертолётам ракета летит по настильной траектории, при стрельбе по бронированным целям — по навесной. Атакуя наземную цель, ПТУР пикирует на неё под углом более 30°, поражая в наиболее уязвимые места. Кроме этого, атакующие сверху боеприпасы позволяют бороться с целями, укрытыми в складках местности. Максимальный сектор обзора головки самонаведения составляет 85°, что позволяет расширить границы зоны пуска ракет и обеспечить стрельбу по навесной траектории. Ракета, весящая 12,5 кг и имеющая длину 975 мм, оснащена тандемной боевой частью, способной пробить 600 мм броню после преодоления динамической защиты.
Иностранным покупателям предлагалась модификация ПТРК, известная как SkyBow, приспособленная для установки на вертолёты и работающая совместно с прицельно-поисковой системой MOSP-3000D.
Единственным известным заказчиком данного варианта является Азербайджан, где этими комплексами вооружили несколько вертолётов Ми-17. ПТРК, предназначенный для размещения на наземной технике, получил обозначение Nimrod SR, но о его поставках ничего не известно.
ПТРК большой дальности Nimrod
В 1989 году на Парижском авиашоу была продемонстрирована многоцелевая ракета большой дальности Nimrod, известная также как N/ALGMS (Nimrod Advanced Laser-Guided Missile System — Усовершенствованный ракетный комплекс с лазерным наведением «Нимрод»). Ракета предназначалась для уничтожения бронетехники, систем ПВО, скоплений живой силы и долговременных огневых точек. Также возможно использование в качестве легкой системы береговой обороны.

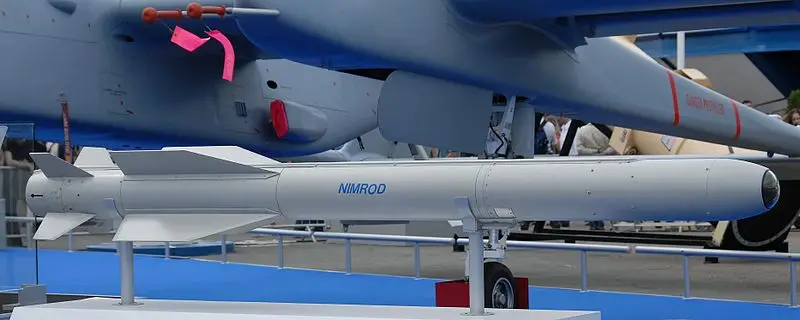

Тяжелая ПТУР Nimrod
Тяжёлая ПТУР Nimrod, созданная компанией IMI, в отличие от большинства других противотанковых ракет имеет большие размеры и существенно увеличенную дальность. На маршевом участке полёта используется инерциальное наведение с радиокомандной коррекцией, а на конечном участке – полуактивное лазерное самонаведение. Подсветка цели осуществляется с земли или с воздуха и требуется только на конечном участке полёта, до тех пор, пока ракета не достигнет цели. Применение ракет залпом по нескольким целям обеспечивается кодированием лазерного излучения. Ракета сближается с целью, пикируя под углом 45°, высота полёта на маршевом участке от 300 метров и выше. Хранение, транспортировка и запуск Nimrod осуществляется из ТПК. Ракета достаточно крупная, её длина составляет 2600 мм. Диаметр — 170 мм. Масса ракеты в контейнере — 150 кг. Сама ракета весит 96 кг. Масса боевой части — 14 кг. Дальность стрельбы — 26 км.
В качестве основного носителя Nimrod рассматривался вертолёт Sikorsky CH-53 Sea Stallion, который мог нести до 8 таких ракет (2×4 ПУ) на месте ПТБ.

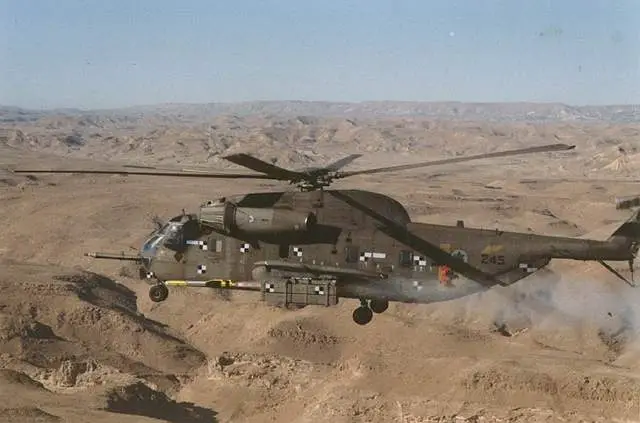

Пуск с ракеты Nimrod с вертолёта CH-53
В 1980-е годы один вертолёт CH-53 был переоборудован для испытаний. Но в начале 1990-х после разгрома Ирака и снижения градуса напряженности в регионе проект заморозили, и комплекс на вооружении ЦАХАЛ не поступал.

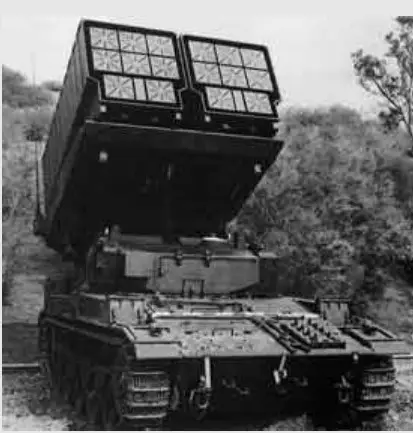

Дабы отбить деньги, вложенные в разработку, компания IMI предложила ракету Nimrod иностранным покупателям. Поскольку стран, обладавших тяжёлыми вертолётами, в мире было немного, упор сделали на мобильные наземные ПУ, и первоначально рассматривался вариант размещения шестнадцати ТПК на шасси лёгкого танка АМХ-13. Но, судя по всему, была построена только одна такая самоходная пусковая установка.

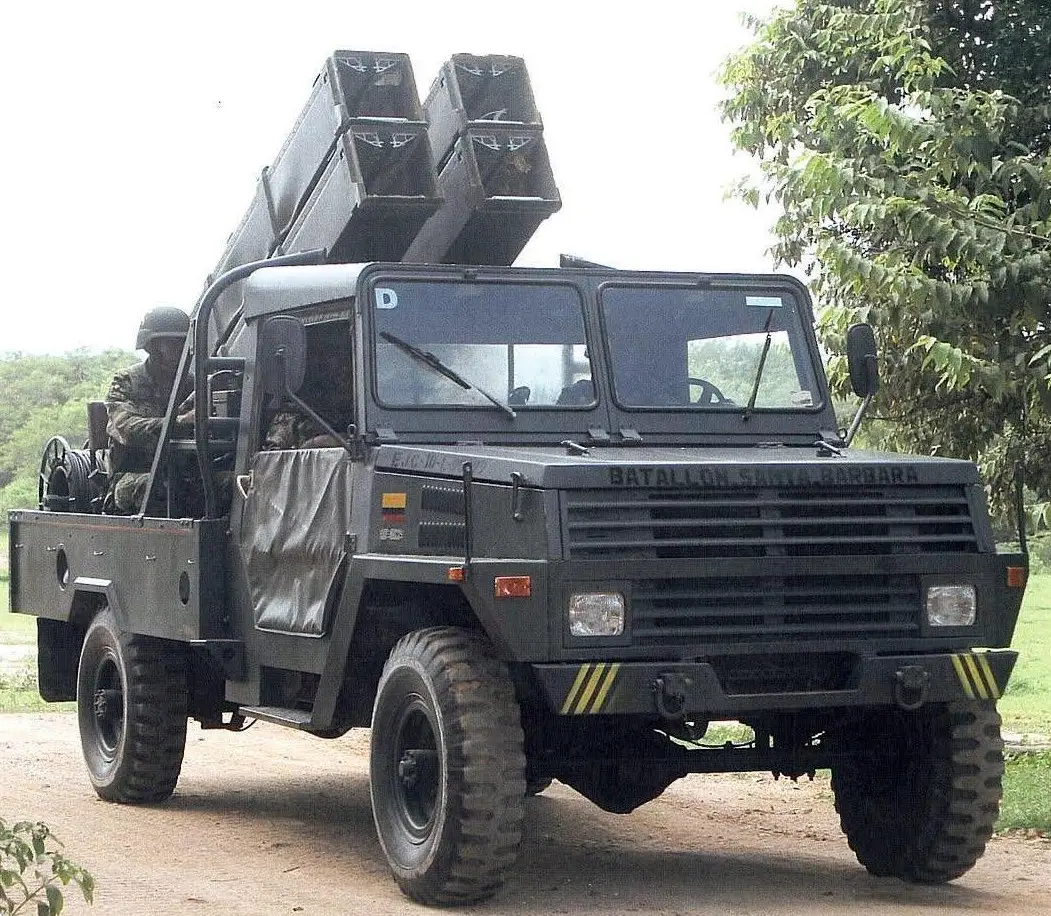

Колумбии поставлено несколько самоходных комплексов Nimrod с пусковыми установками, размещёнными на шасси лёгкого полноприводного грузовика M462 Abir.

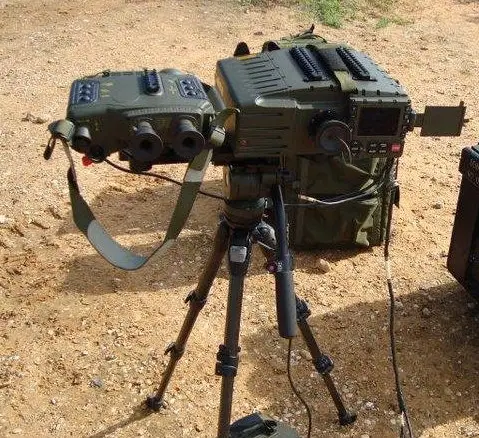

При запуске ракеты Nimrod с наземной ПУ целеуказание осуществляется с вертолёта, БПЛА или с выносного прицельного оборудования, которое один пехотинец может переносить в рюкзаке.
В XXI веке на международных оружейных выставках были представлены ракеты Nimrod-2 и Nimrod-3, которые являются уже вполне современными боеприпасами.

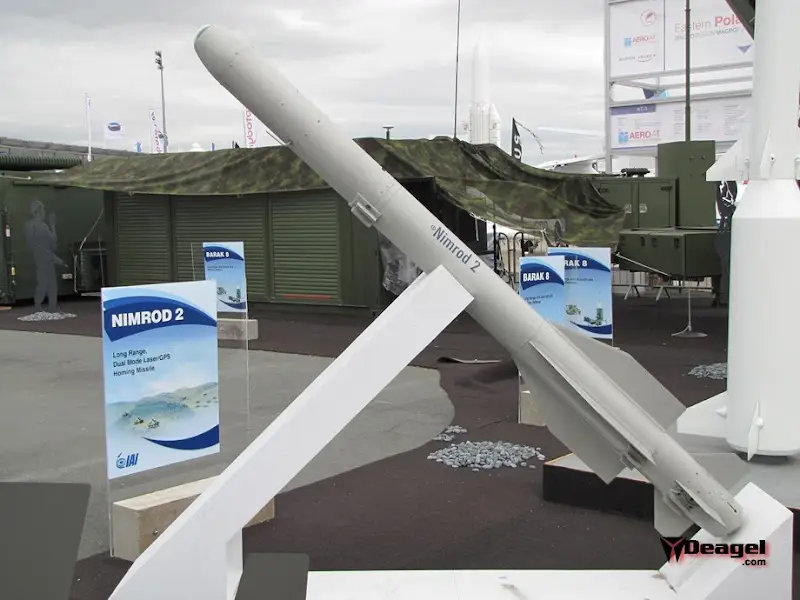

В ракете Nimrod-2 с дальностью стрельбы до 36 км, оснащённой 14 кг боевой частью, используется GPS + полуактивное лазерное наведение. Масса ракеты — 58 кг.

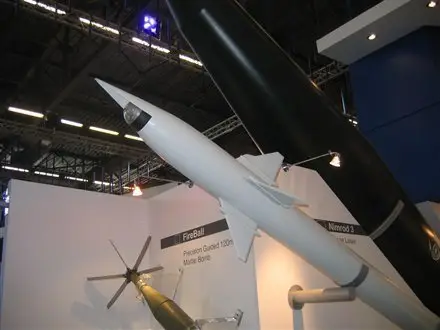

Ракета Nimrod-3 представленная в 2008 году
Ракета Nimrod-3 несёт 50 кг осколочно-фугасную боевую часть и может поражать цели на дистанции до 50 км. Система наведения аналогична Nimrod-2.
ПТУР AGM-114 Hellfire
В 1990 году в Израиль вместе с вертолётами AH-64A Apache прибыли управляемые ракеты AGM-114 Hellfire. Согласно справочным данным, в израильских воздушных силах имеется 48 вертолётов AH-64A/D и ещё рассматривается закупка 30 AH-64E.

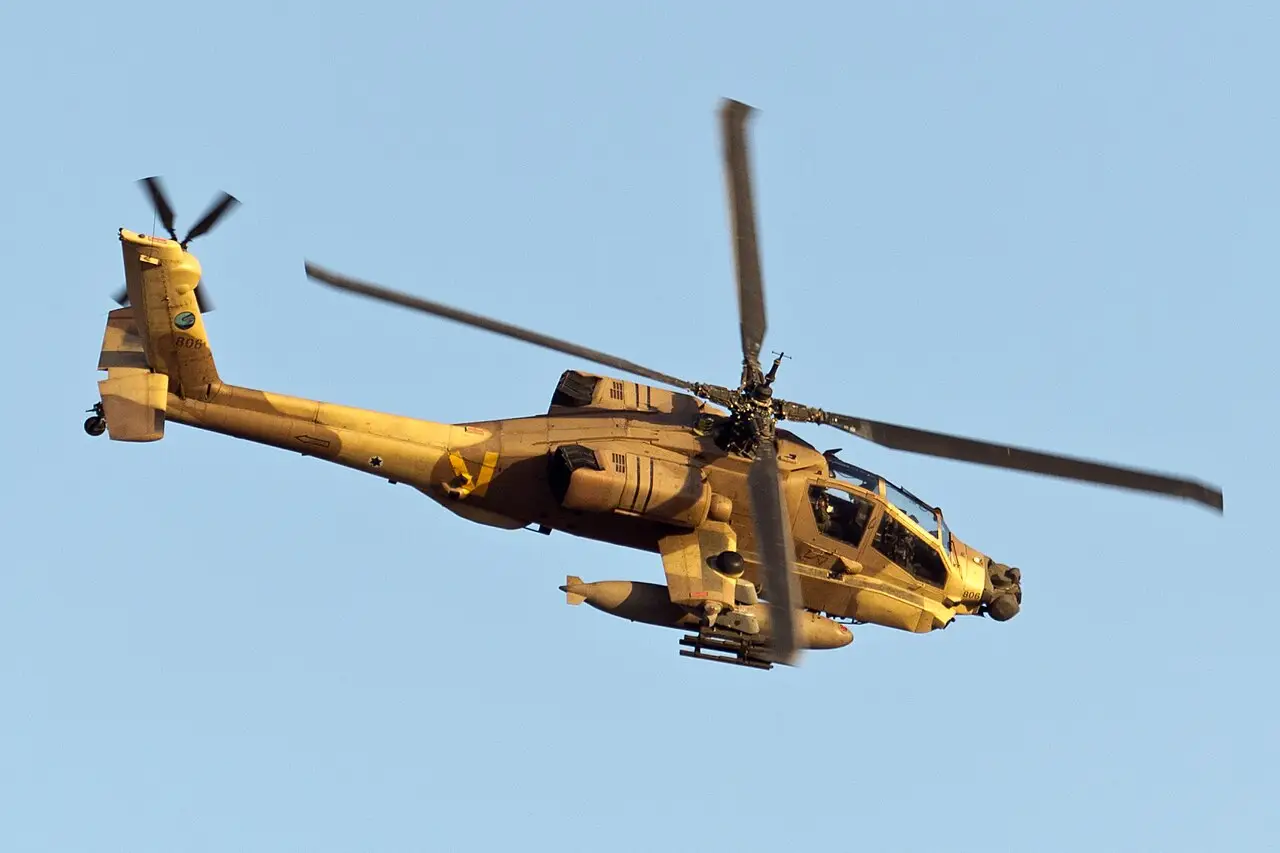

Вертолёт AH-64A 190-й эскадрильи ВВС Израиля
Также в составе израильских ВМС числится 13 скоростных патрульных катеров Super Dvora Mk III, вооружённых управляемыми ракетами «Хеллфайр».
Патрульный катер Super Dvora Mk III
Серийный выпуск ракет AGM-114А с лазерной полуактивной ГСН начался в 1984 году. С тех пор появилось множество модификаций, и заказчикам поставлено более 100 000 экземпляров ПТУР «Хеллфайр».

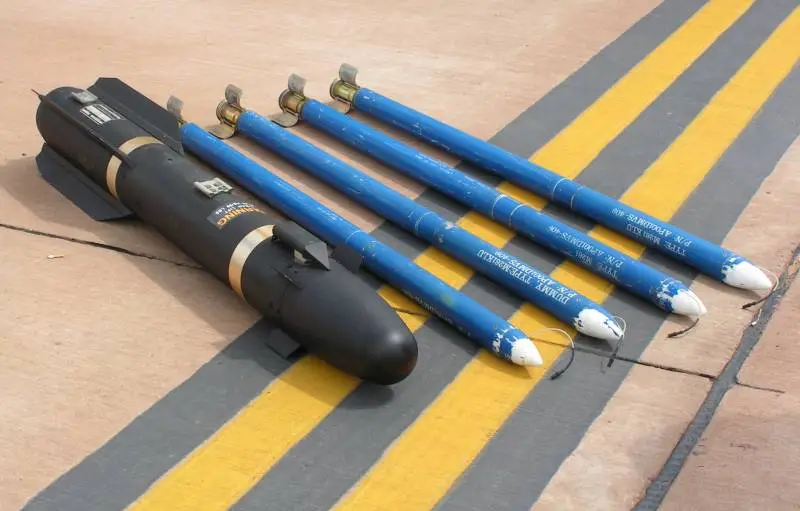

ПТУР AGM-114 Hellfire рядом с 70-мм НАР Hydra 70
Израильские «Апачи» первоначально являлись носителями ПТУР AGM-114F Interim Hellfire. Эта ракета имеет стартовый вес 45 кг. Длина – 1630 мм. Диаметр – 178 мм. Размах крыла – 330 мм. Дальность пуска до 8 км. Тандемная кумулятивная боевая часть после преодоления динамической защиты способна пробить гомогенную броню толщиной 700 мм.
Согласно открытым источникам, Израиль приобрёл около 3000 ракет модификаций F, F/A, K, К2, K2А, N, N3 и R. Стоимость которых вместе со вспомогательным оборудованием оценивается в $660 млн.
ПТУР AGM-114K Hellfire II, несмотря на почти не изменившийся внешний вид, по сути спроектирована заново, и за счёт использования новой компактной электроники компоновка стала более плотной. Габариты и масса ракеты не изменились, но она оснащена боевой частью весом 9 кг с увеличенной бронепробиваемостью. Благодаря внедрению более мощного твердотопливного двигателя скорость полёта доведена до 1,1М, а дальность стрельбы составляет 9 км. Боевая часть AGM-114K2 снаряжена более безопасной взрывчаткой, устойчивой к высокой температуре и механическому воздействию. Ракета модификации AGM-114K2А несёт осколочно-фугасную боевую часть.
Ракета AGM-114N Hellfire II оснащена термобарической боевой частью и предназначена для уничтожения целей, находящихся в зданиях и пещерах, с возможностью замедленного взрыва после пробития стен. Максимальная скорость полёта достигает 1,3М, а дальность может составлять 11 км. Производство ракет AGM-114K/N велось с 1993 по 2018 год.
Ракета AGM-114R Hellfire II оснащена многофункциональной боевой частью, позволяющей бороться с бронетехникой, уничтожать живую силу и разрушать лёгкие укрытия. Её стартовая масса составляет 49 кг. Скорость полёта – 1,3М. Дальность – 9 км. По неподтверждённым данным, в распоряжении ВВС Израиля имеются ракеты AGM-114R-9X, оснащённые кинетической боевой частью с выдвижными лезвиями вместо взрывчатки. С учетом того, что КВО такой ракеты не превышает 0,9 м, это позволяет производить ликвидацию конкретного персонажа без физического ущерба для окружающих его людей.

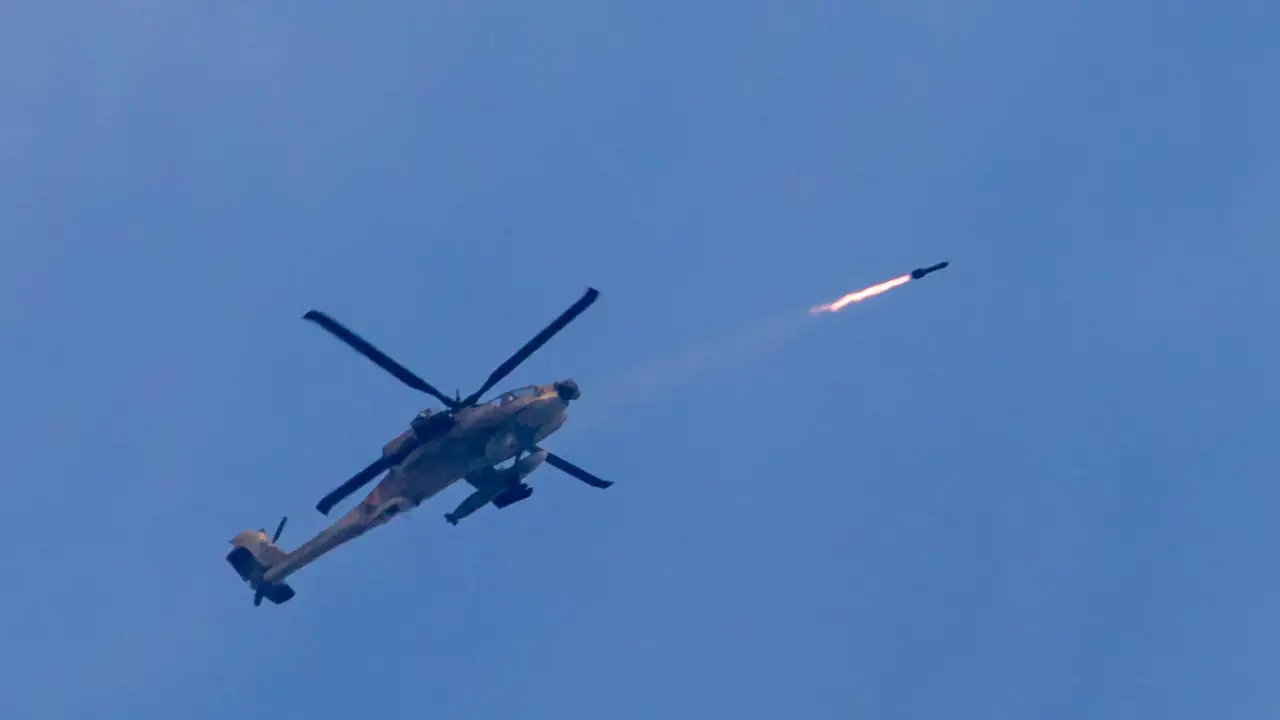

Пуск ракеты AGM-114 Hellfire с израильского боевого вертолёта AH-64A
С учётом того, что после 1982 года Армия обороны Израиля ведёт боевые действия с исламистскими вооружёнными формированиями, не имеющими бронетехники, удары в основном наносились ракетами «Хеллфайр» с осколочно-фугасными и термобарическими боевыми частями. Как правило, намеченные цели поражались прямым попаданием, а управляемые ракеты с лазерным наведением демонстрировали высокую надёжность. Относительно небольшой вес боевой части (по сравнению с управляемыми авиационными бомбами) позволял уменьшить «сопутствующий ущерб».
Так, в 2004 году ракетой «Хеллфайр» был уничтожен лидер ХАМАС Ахмед Ясин. В ряде случаев AGM-114 с инертными боеголовками использовались для «стука по крыше», предупреждая таким образом людей в здании, что вскоре оно будет разрушено. Ракеты этого типа применялись и против воздушных целей. Первый такой случай произошел 24 мая 2001 года, после того как легкомоторный самолет Cessna 152 вошел в воздушное пространство Израиля со стороны Ливана, и его пилот не реагировал на неоднократные предупреждения диспетчерской службы. После этого «Цессна» была сбита «Хеллфайром», выпущенной с вертолета AH-64A ВВС Израиля. В результате детонации боевой части ракеты самолёт рассыпался в воздухе.
Продолжение следует...
