ЗРК американского производства на спутниковых снимках
В настоящее время американская противовоздушная оборона в основном опирается на истребители-перехватчики, и постоянное боевое дежурство на территории США несёт один зенитный ракетный комплекс. Тем не менее, ЗРК «Пэтриот», принадлежащие американской армии, регулярно развёртываются в Европе, Азии и на Ближнем Востоке. Также противовоздушные комплексы американского производства экспортируются в другие страны. Помимо современных американских ЗРК, в данной публикации будут рассмотрены старые системы ПВО, позиции которых сохранились на спутниковых снимках.
Спутниковые снимки ЗРК MIM-14 Nike Hercules
В 1960-е годы система противовоздушной обороны Северной Америки (США и Канады) помимо многочисленных пилотируемых истребителей-перехватчиков опиралась на ЗРК сверхбольшой дальности CIM-10 Bomarc (фактически беспилотные одноразовые перехватчики, оснащённые ядерной боеголовкой) и ЗРК большой дальности MIM-14 Nike Hercules.
Противоздушный комплекс MIM-14 Nike Hercules, принятый на вооружение в 1958 году, в котором использовались твердотопливные зенитные ракеты, пришел на смену стационарному ЗРК MIM-3 Nike Ajax с жидкостными ЗУР, заправляемыми ядовитым анилином и концентрированной азотной кислотой, воспламеняющей горючие вещества.

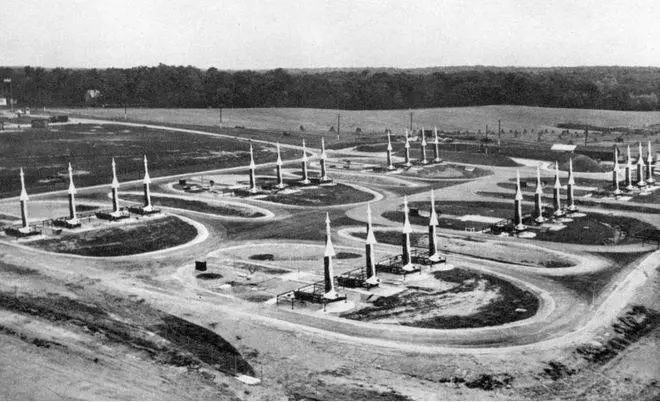

Позиция ЗРК MIM-3 Nike Ajax
Большим шагом вперёд относительно «Найк-Аякс» стала успешная разработка для «Найк-Геркулес» твердотопливной ЗУР с высокими характеристиками. По сравнению со своим предшественником ЗРК «Найк-Геркулес» имел увеличенную дальность поражения (130 вместо 48 км) и высоту (30 вместо 18 км), что было достигнуто за счёт использования новой более тяжелой ракеты и радиолокационных станций увеличенной мощности.

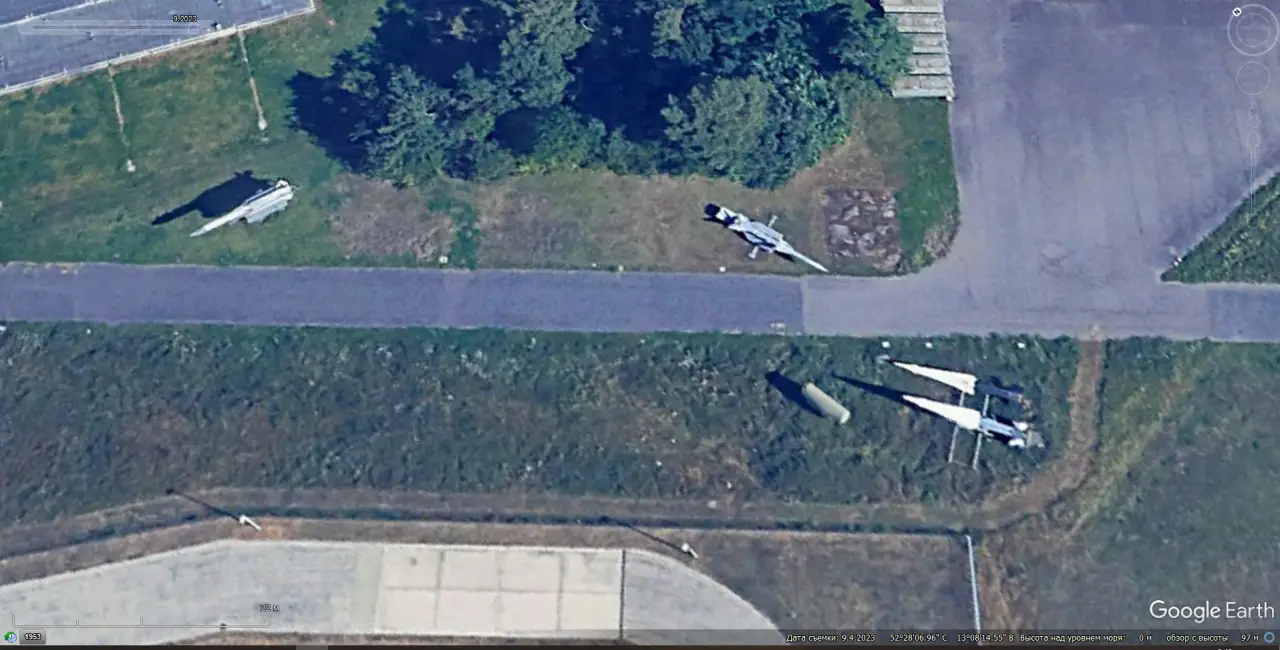

Спутниковый снимок Google Earth: зенитные ракеты использовавшихся в составе ЗРК С-200ВЭ, С-75М3 и MIM-14В в Военно-историческом музее — лётное поле Берлин-Гатов. Видно, что размеры ЗУР сравнимы. Снимок сделан в сентябре 2023 года
Зенитная ракета, использовавшаяся в составе комплекса MIM-14, в боеготовом положении весила 4860 кг. Максимальный диаметр первой ступени – 800 мм, второй ступени – 530 мм. Размах крыла 2,3 м. Поражение воздушной цели осуществлялось осколочной боевой частью массой 502 кг. На позднем варианте дальность стрельбы по крупным высотным целям довели до 150 км. Максимальная скорость ракеты — 1150 м/с. Минимальная дальность и высота поражения цели, летящей со скоростью до 800 м/с, составляют 13 и 1,5 км соответственно.
На практике весьма крупная зенитная ракета с радиокомандной системой наведения с достаточно высокой вероятностью при отсутствии организованных помех могла уничтожить воздушную цель типа Ил-28, летящую с дозвуковой скоростью на средней высоте на дальности не более 90 км. На большей дальности «Найк-Геркулес» был способен бороться с такими крупными и маломаневренными самолётами, как Ту-16 и Ту-95.
Принципиальная схема построения и боевой работы комплекса «Найк-Геркулес» осталась такой же, как в ЗРК «Найк-Аякс». В отличие от стационарного советского ЗРК С-25 ПВО Москвы, американские объектовые ЗРК первого поколения были одноканальными, что существенно ограничивало их возможности при отражении массированного налёта.
Пуск зенитной ракеты MIM-14 Nike Hercules
Позже «Найк-Геркулес» прошел модернизацию и за счёт придания подвижности боевым средствам мог применяться в войсковой ПВО. Благодаря внедрению более мощных радиолокаторов и использованию в процессе наведения зенитных ракет ЭВМ появилась возможность перехвата баллистических целей. На испытаниях удавалось сбивать оперативно-тактические ракеты, имеющие скорость полета до 1000 м/с.
Система обнаружения и целеуказания ЗРК «Найк-Геркулес» первоначально базировалась на стационарной РЛС обнаружения от ЗРК «Найк-Аякс», работающей в режиме непрерывного излучения радиоволн. Но с течением времени комплекс подвергался усовершенствованиям. Вариант, известный как Improved Hercules («Усовершенствованный Геркулес»), получил новый радар обнаружения и модернизированные РЛС слежения за целью, придавшие им лучшую помехозащищённость и возможность отслеживания высокоскоростных целей. Дополнительно был установлен радиолокатор, осуществлявший постоянное определение дистанции до цели и выдававший дополнительные поправки для счетно-решающего устройства.
Радиолокационные средства мобильной модификации ЗРК MIM-14 Nike-Hercules
В итоге возможности комплекса существенно возросли. В 1960-е годы американцы сумели добиться существенного прогресса в деле миниатюризации атомных зарядов, и значительная часть зенитных ракет была оснащена ядерными боевыми частями. Это позволяло не только успешно бороться с групповыми целями, но и компенсировать погрешности в наведении на цель.
Зенитные ракеты комплексов «Найк-Геркулес» оснащались ядерными боеголовками: W7 — мощностью 2,5 кт и W31 — мощностью 2, 20 и 40 кт. Воздушный взрыв 40-кт ядерной боеголовки мог разрушить летательный аппарат в радиусе 2 км от эпицентра, что позволяло эффективно поражать даже сложные, малогабаритные цели вроде сверхзвуковых крылатых ракет. Зенитные ракеты, несущие ЯБЧ, планировалось использовать против групповых целей или в сложной помеховой обстановке, когда точное наведение на цель было невозможно. Потенциально «Найк-Геркулес» также мог перехватывать одиночные боевые блоки МБР, что делало его первым американским комплексом, обладавшим противоракетными возможностями.
Спутниковый снимок Google Earth: элементы поздней модификации ЗРК MIM-14 Nike-Hercules в Военно-историческом музее — лётное поле Берлин-Гатов. Снимок сделан в мае 2006 года
В целом мобильность ЗРК MIM-14В была сравнима с советским комплексом большой дальности С-200. Помимо возможности смены огневой позиции, в состав модернизированного комплекса ввели новые радары обнаружения и усовершенствованные радары сопровождения, что повысило помехозащищённость и возможность отслеживания высокоскоростных целей. Дополнительный радиодальномер осуществлял постоянное определение дистанции до цели и выдавал дополнительные поправки для счётно-решающего устройства. Часть электронных блоков перевели с электровакуумных приборов на твердотельную элементную базу, что снизило энергопотребление и повысило надёжность.
В середине 1960-х для модификаций MIM-14В и MIM-14С ввели ЗУР с дальностью стрельбы до 150 км, что в то время для ЗРК с твердотопливными ракетами являлось очень высоким показателем. В то же время стрельба на большие расстояния могла быть эффективна только при применении ядерной БЧ, так как радиокомандная схема наведения с увеличением дистанции давала большую погрешность.
Стартовая позиция ЗРК MIM-14 Nike-Hercules
К 1964 году на территории США имелось 145 батарей MIM-14 Nike Hercules, что позволило достаточно надёжно прикрыть от советских стратегических бомбардировщиков основные стратегически важные объекты и крупные административно-промышленные центры. Практически все развернутые в США зенитные ракеты несли ядерные боевые части. В США ЗРК «Найк-Геркулес» производились до 1965 года, они состояли на вооружении в 11 странах Европы и Азии. В Японии велось лицензионное производство. Всего было выпущено 393 зенитных систем и около 25 000 зенитных ракет.

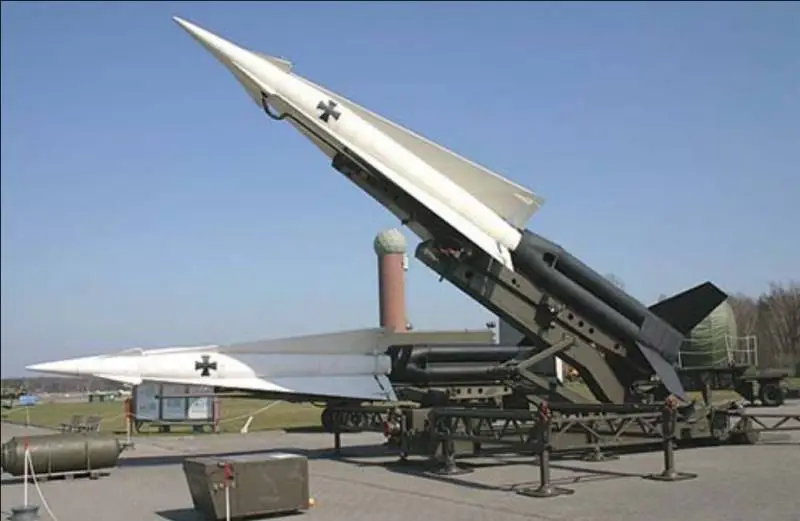

Ракеты западногерманского ЗРК «Найк-Геркулес» в музейной экспозиции
Со второй половины 1960-х основную угрозу для американских объектов стали представлять советские межконтинентальные баллистические ракеты. Хотя ЗУР с ЯБЧ теоретически могли противодействовать атакующим МБР, реальная вероятность перехвата не превышала 10%, что было сочтено недостаточным. В конце 1960-х численность батарей «Найк-Геркулес», развёрнутых в Северной Америке, стала снижаться, и в 1974 году все ЗРК, за исключением комплексов во Флориде и на Аляске, были сняты с боевого дежурства в США.

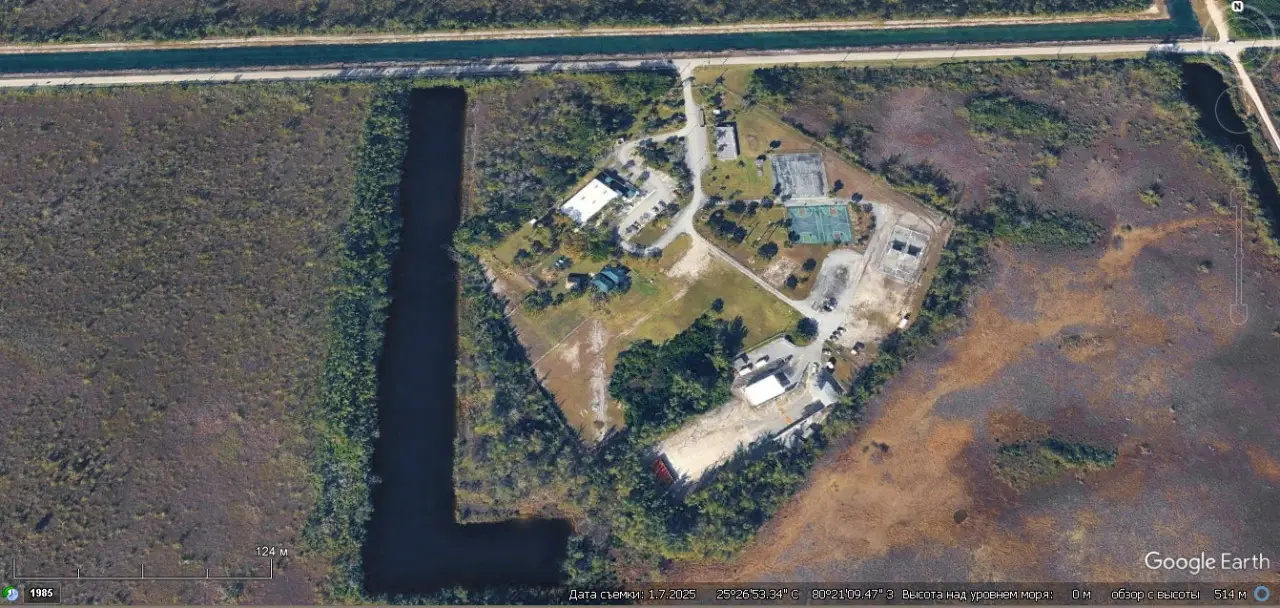

Спутниковый снимок Google Earth: бывшая позиция ЗРК MIM-14 Nike Hercules во Флориде. Снимок сделан в январе 2025 года
Впоследствии бетонированные позиции во Флориде, рядом с которыми имелись противопожарные пруды, использовали для строительства элитного жилья. Некоторые бывшие позиции, как, например, расположенная на острове Энджел в заливе Сан-Франциско, к северу от города, после демонтажа комплексов остались нетронутыми.

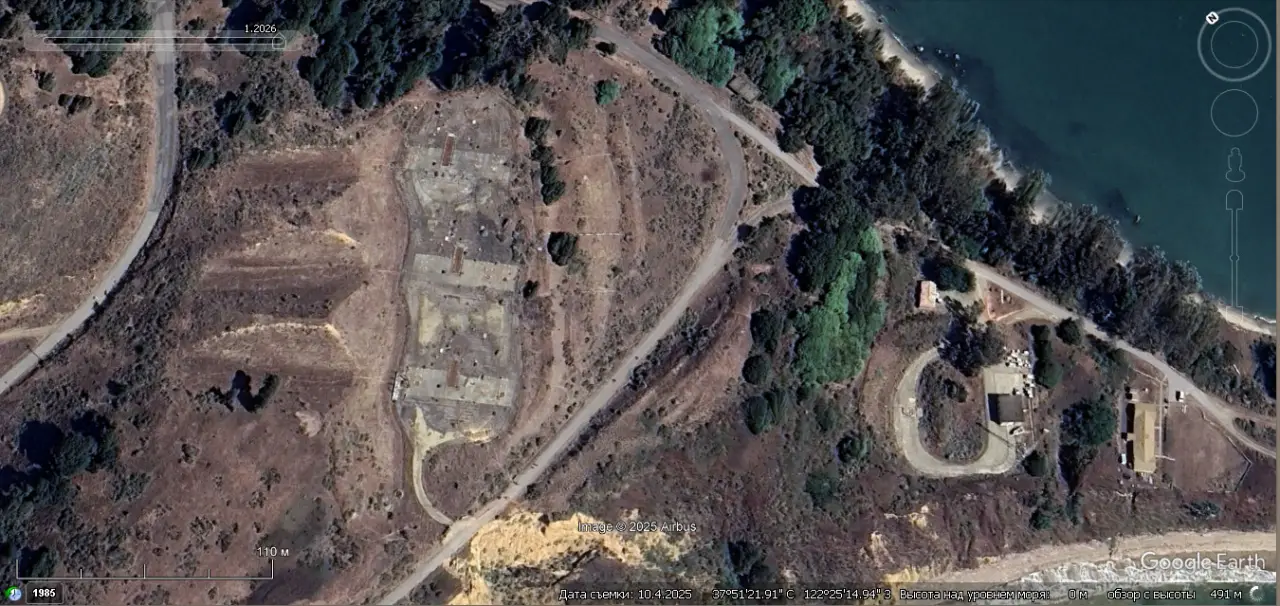

Спутниковый снимок Google Earth: бывшая позиция ЗРК MIM-14 Nike Hercules в окрестностях Сан-Франциско. Снимок сделан в октябре 2025 года
В 1970 году Воздушные силы самообороны Японии получили первую батарею ЗРК MIM-14С Nike Hercules. В том же году компания Mitsubishi Heavy Industries начала лицензионное производство комплекса. Японский вариант, известный как Nike J, имел ряд существенных отличий от американского прототипа. Японцы, используя свою элементную радиоэлектронную базу, сумели существенно улучшить служебно-эксплуатационные характеристики. Так как на японские ракеты не устанавливались ядерные боевые части, максимальная дальность стрельбы не превышала 130 км. На такой дальности ракета комплекса Nike J в простой помеховой обстановке могла с вероятностью 0,5 перехватить бомбардировщик Ту-95, летящий на высоте 9000 м.

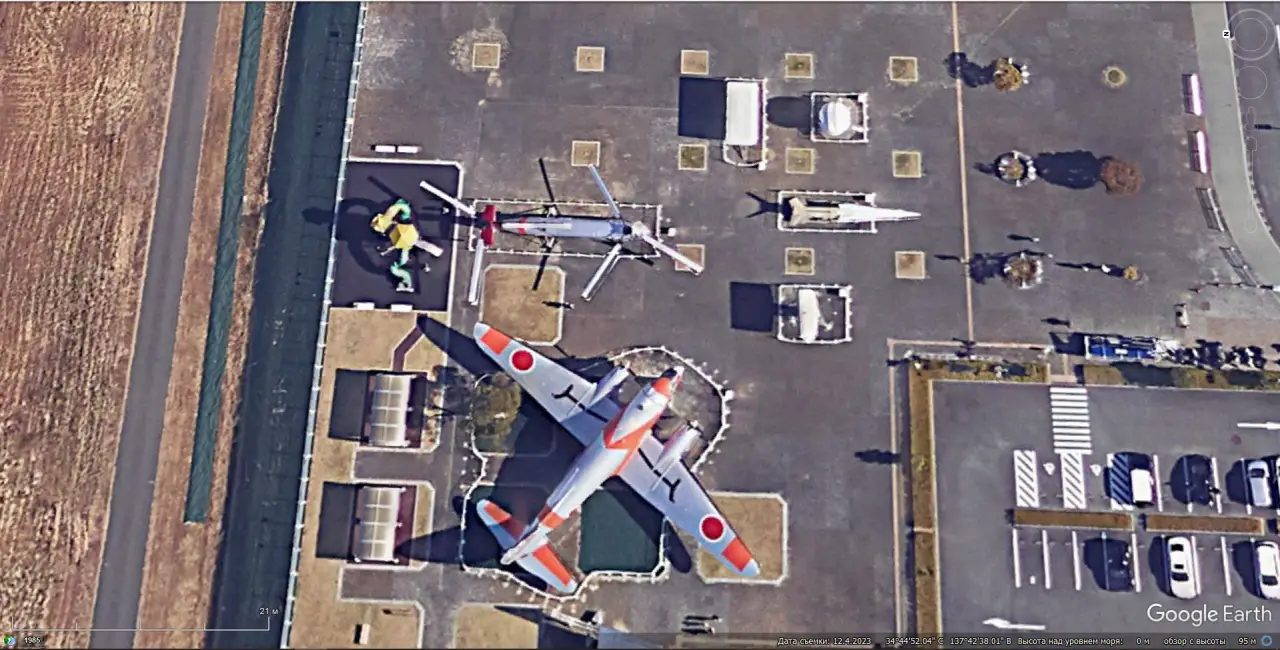

Спутниковый снимок Google Earth: радиолокационные средства и ЗУР Nike J в Музее Воздушных Сил самообороны Японии в Хамамацу
Модернизированные японские ЗРК Nike J служили до 1994 года. В настоящее время несколько зенитных ракет, радиолокационные и аппаратные части снятых с вооружения комплексов выставлены рядом с учреждениями японского оборонного ведомства и в музейных экспозициях.
Спутниковый снимок Google Earth: ЗУР Nike J на военной базе в восточном пригороде Токио. Снимок сделан в марте 2022 года
В Европе комплексы этого типа использовались для прикрытия американских баз до конца 1980-х годов, впоследствии их заменили ЗРК MIM-104 Patriot.
Спутниковый снимок Google Earth: позиция ЗРК MIM-14 Nike Hercules в 25 км южней города Падуя на севере Италии. Снимок сделан в июле 2004 года
Дольше всего ЗРК «Найк-Геркулес» использовались в Италии, Турции и Республике Корея. Последний запуск итальянской ракеты MIM-14 состоялся 24 ноября 2006 года в Сардинии, в районе Капо Сан-Лоренцо.

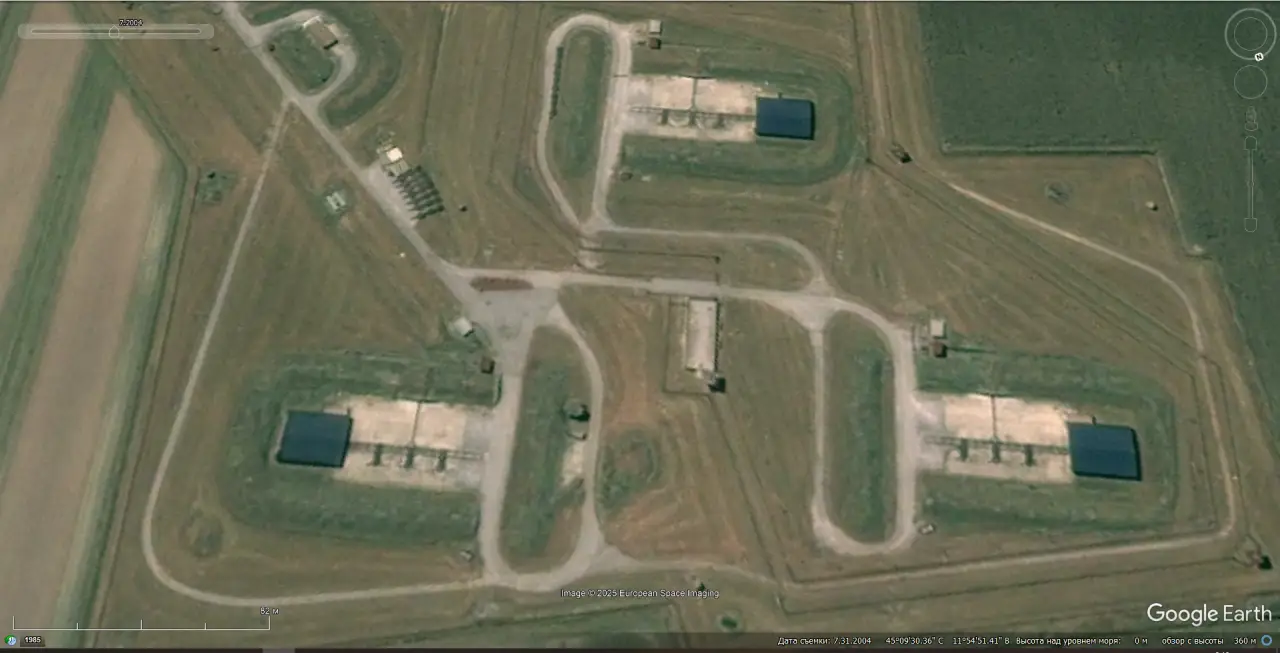

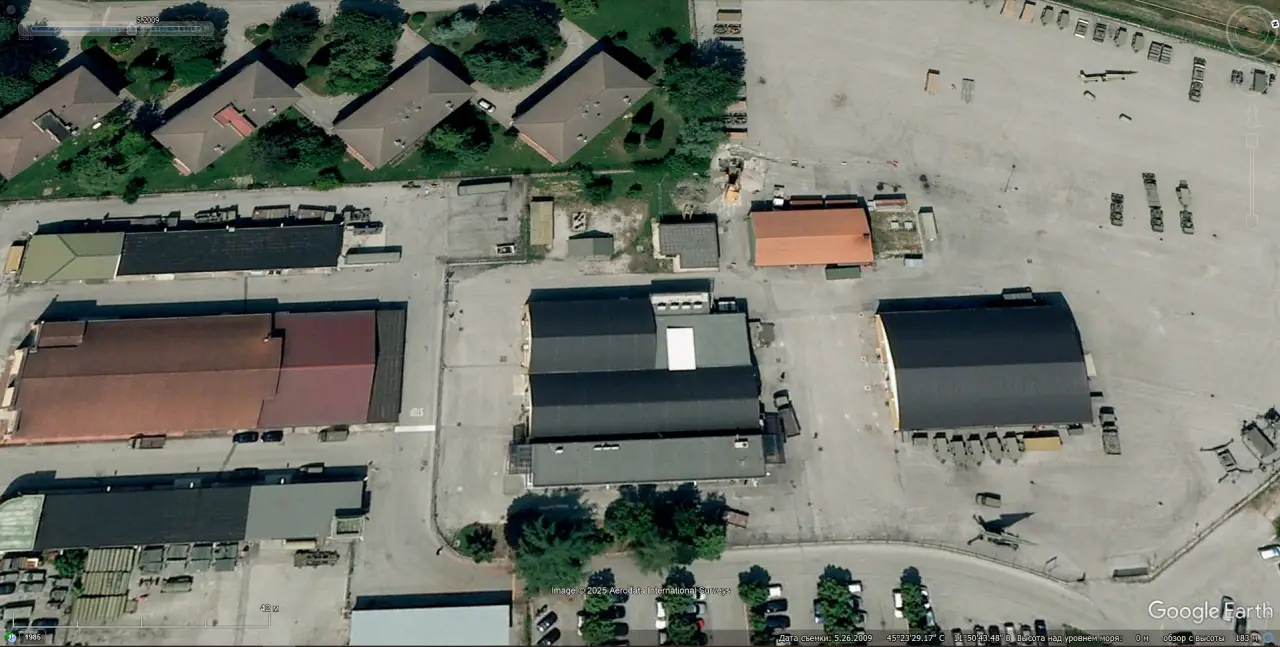

Спутниковый снимок Google Earth: элементы ЗРК MIM-14 Nike Hercules на базе хранения в западном пригороде города Падуя. Снимок сделан в мае 2009 года
Боевое дежурство последняя итальянская батарея прекратила нести в 2007 году, но два комплекса находились на хранении по меньшей мере до 2012 года.

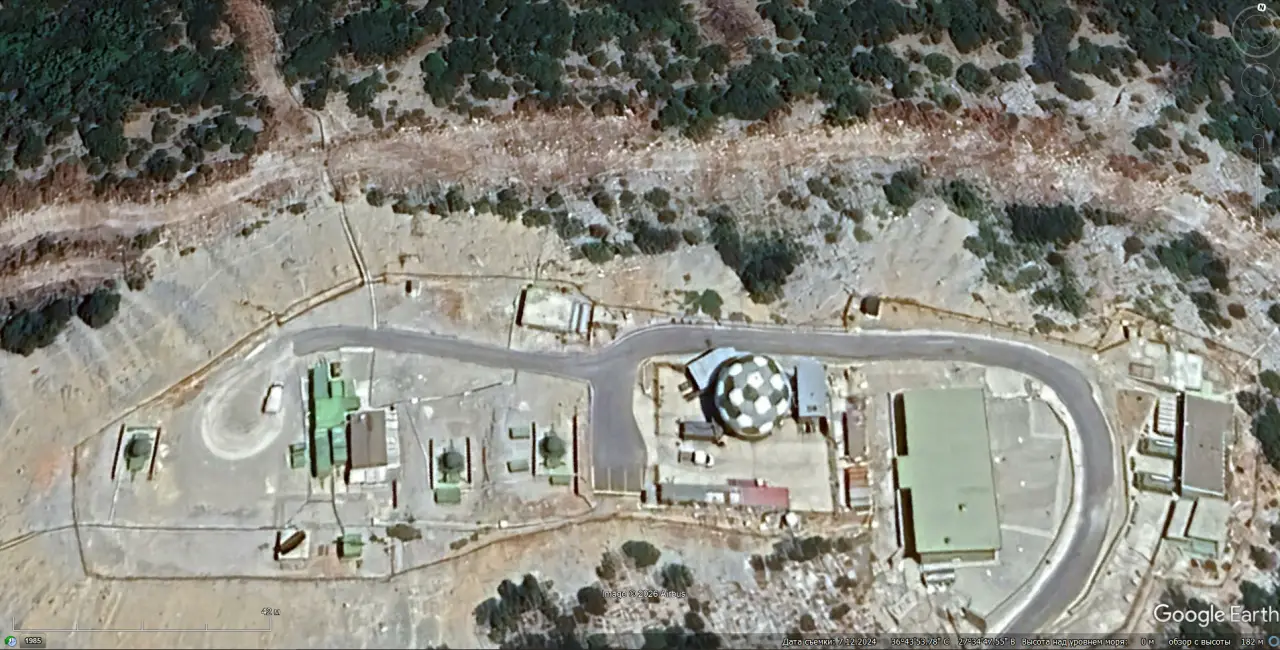

Спутниковый снимок Google Earth: радиолокационные средства турецкого ЗРК MIM-14 Nike Hercules в 12 км западней города Датча на юго-западе Турции. Снимок сделан в июле 2024 года
В Турции до сих пор сохраняются две пусковые позиции и радиолокационные средства ЗРК «Найк-Геркулес» на северо-западе и юго-западе страны.

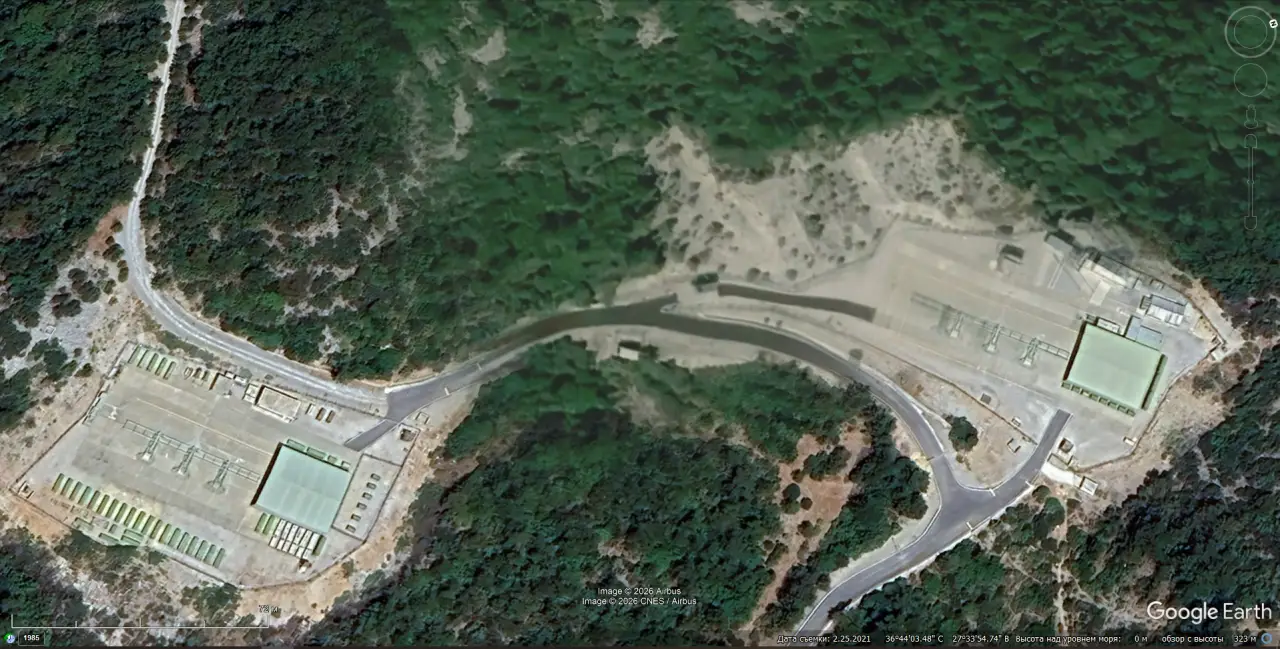

Спутниковый снимок Google Earth: позиция ЗРК MIM-14 Nike Hercules юго-западней города Датча. Снимок сделан в июле 2024 года
На спутниковых снимках позиции турецких ЗРК «Найк-Геркулес» и их радиолокаторы внешне выглядят функционально, но ракет на пусковых установках нет.
Всего в Южной Корее было развёрнуто пять батарей MIM-14 Nike-Hercules, которые контролировали практически всю территорию страны и значительную часть воздушного пространства КНДР, но все они были дезактивированы к 2015 году.

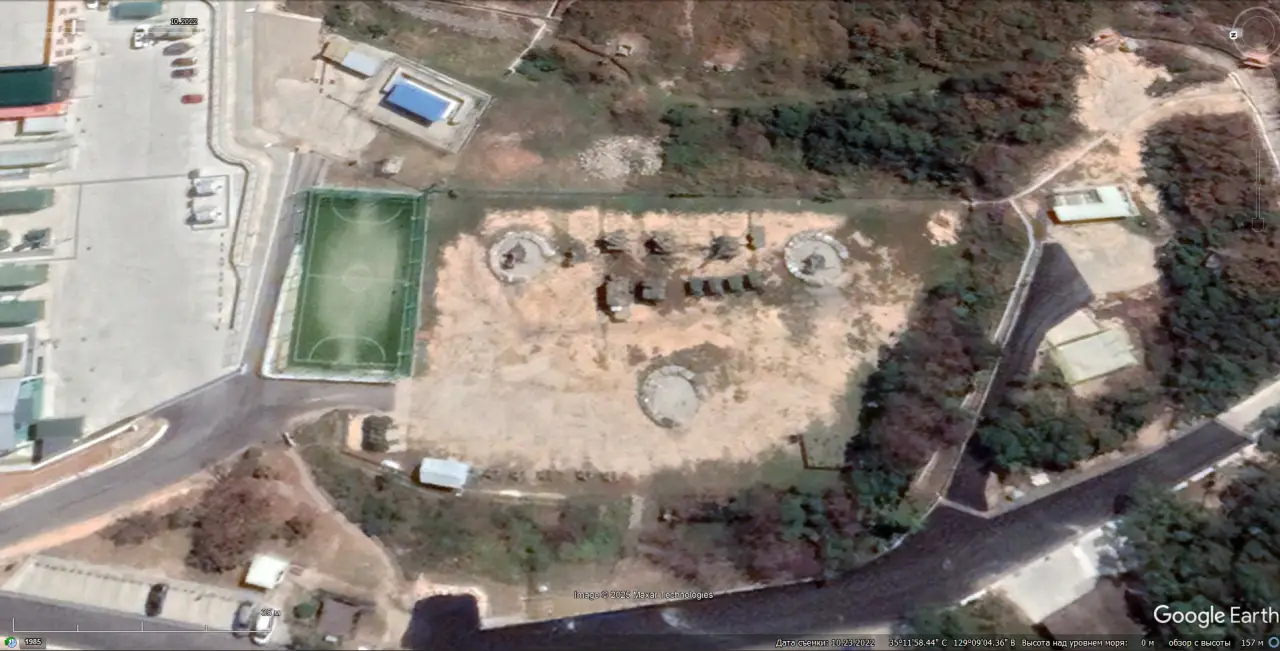

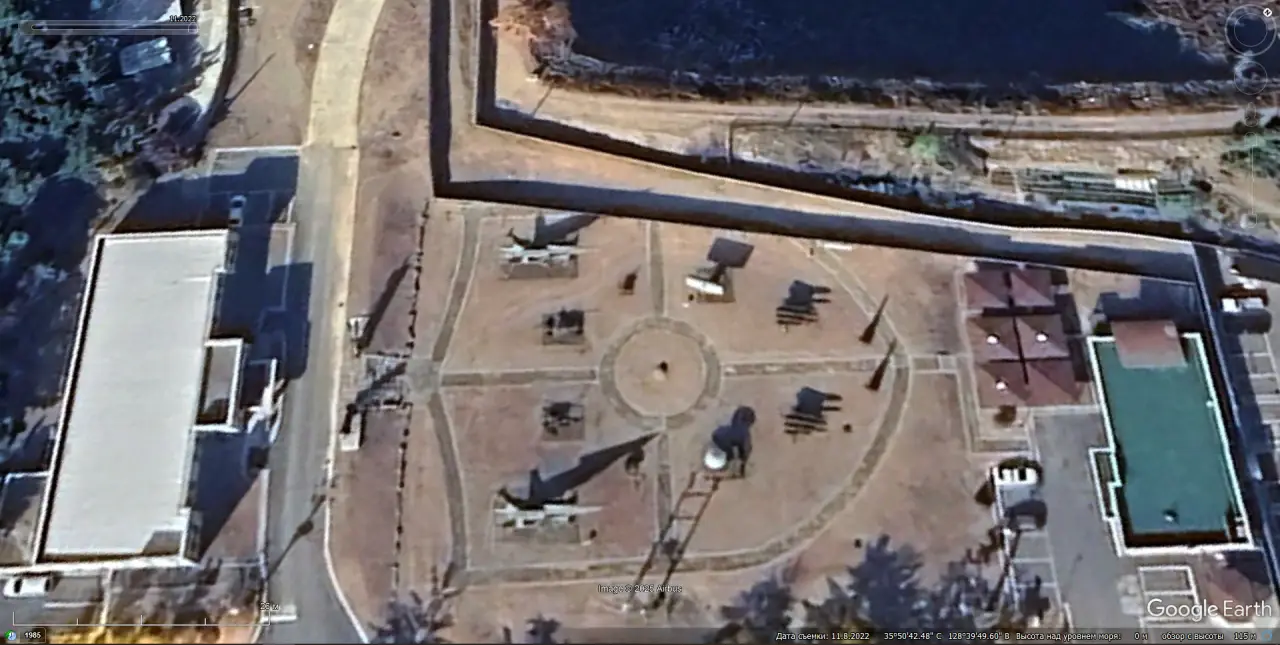

Спутниковый снимок Google Earth: мемориальный комплекс с элементами ЗРК «Найк-Геркулес» и «Хок» на территории части ПВО, расположенной на южной окраине города Тэгу. Снимок сделан в декабре 2022 года.
Некоторые батареи южнокорейских MIM-14 Nike Hercules размещались достаточно близко к границе с КНДР. Например, до середины 2014 года ракеты имелись на пусковых установках стационарной позиции неподалёку от международного аэропорта Инчхон в 30 км от «линии фронта».

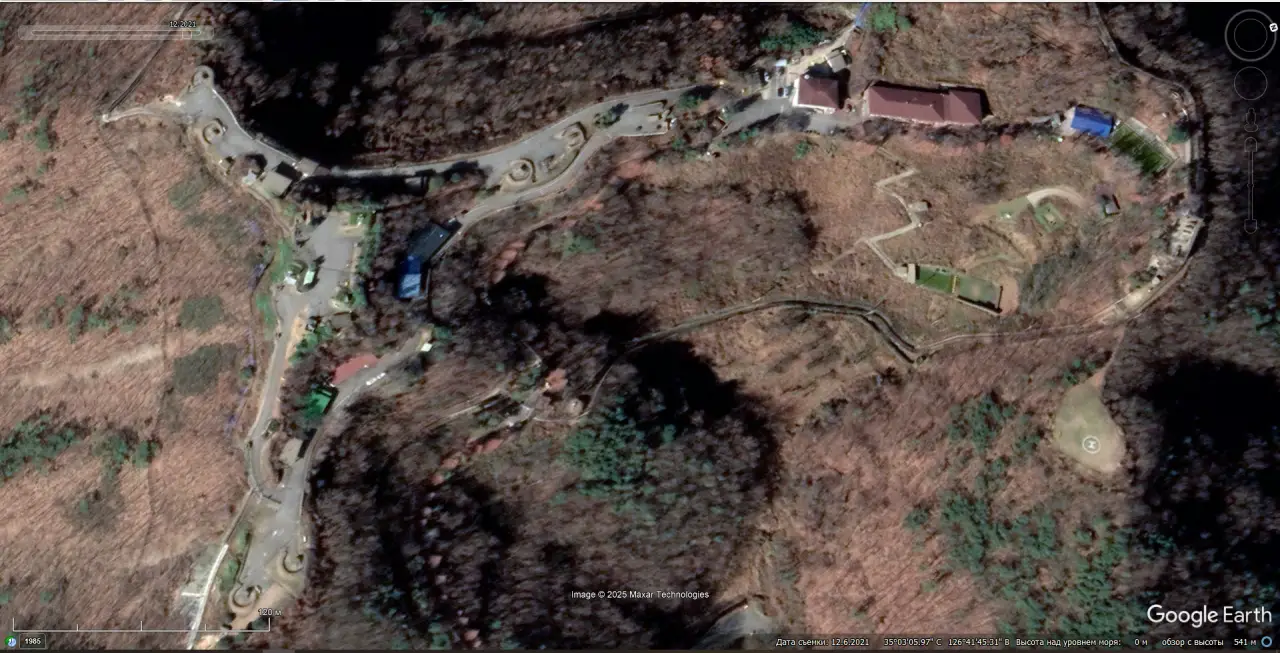

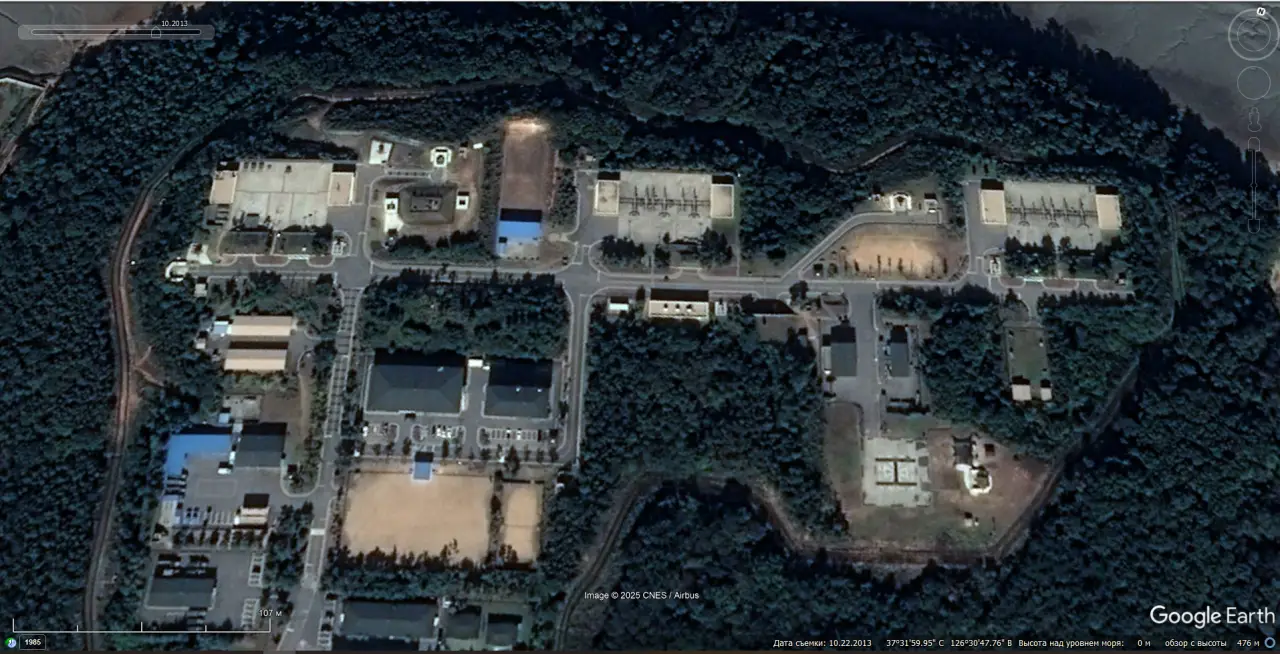

Спутниковый снимок Google Earth: позиция ЗРК MIM-14 Nike Hercules неподалёку от международного аэропорта Инчхон. Снимок сделан в октябре 2013 года

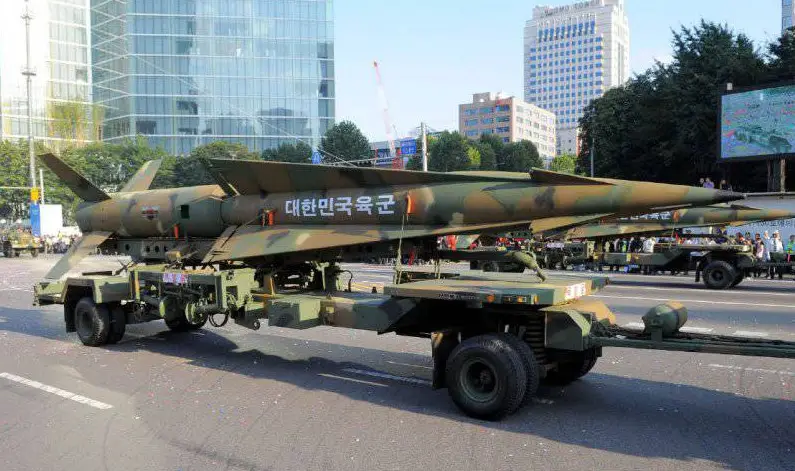

В Республике Корея ракеты ЗРК «Найк-Геркулес» были использованы при создании баллистических ракет Hyunmoo (название примерно переводится как «Ангел-хранитель северных небес»).
На протяжении многих лет ракеты Hyunmoo являлись единственными баллистическими ракетами, разработанными и развёрнутыми в Южной Корее. Усовершенствованный вариант этой баллистической ракеты способен поражать цели 500-кг боеголовкой на дальности свыше 180 км.
Спутниковые снимки ЗРК MIM-23 Hawk
Для борьбы с маловысотными средствами воздушного нападения в 1960 году на вооружение армии США был принят ЗРК MIM-23 Hawk. В отличие от семейства «Найк», новый комплекс сразу разрабатывался в мобильном варианте.

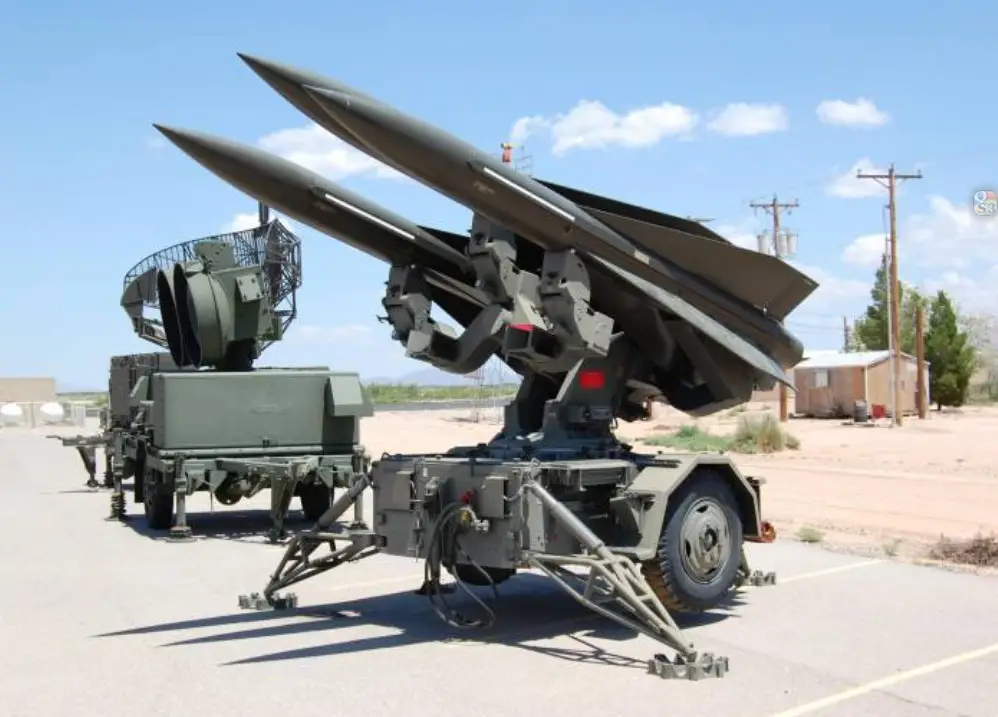

Букcируемая пускoвая установкa и рaдиолокационные средcтвa ЗPК МIM-23 Hаwk
В состав зенитной батареи, состоящей из трёх огневых взводов, входили: девять буксируемых пусковых установок с тремя ЗУР на каждой, обзорная РЛС, три станции подсвета цели, центральный пункт управления батареей, переносная консоль удалённого управления огневой секцией, командный пункт взвода, а также транспортно-заряжающие машины и дизель-генераторные энергоустановки.
Вскоре после принятия на вооружение в состав комплекса дополнительно был введен радиолокатор, специально предназначенный для обнаружения маловысотных целей. В первой модификации ЗРК «Хок» использовалась твердотопливная ракета с полуактивной головкой самонаведения, с возможностью обстрела воздушных целей на дальности 2-25 км и высотах 50-11 000 м. Вероятность поражения цели одной ЗУР при отсутствии помех составляла 0,6.

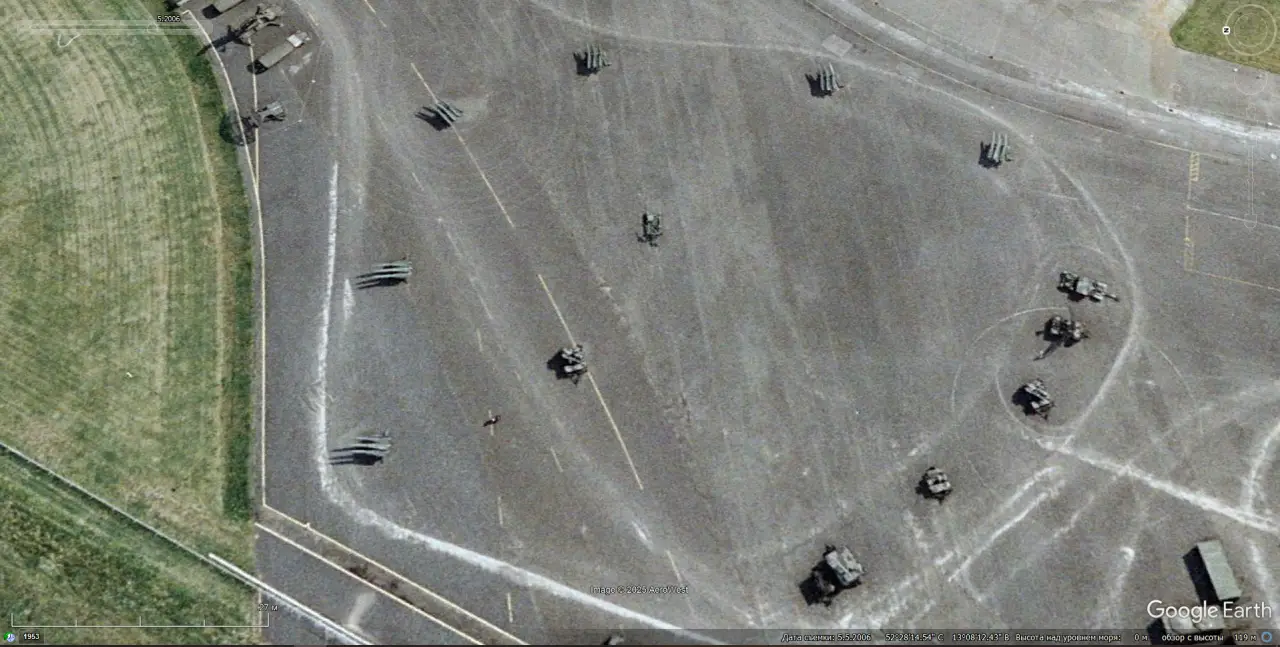

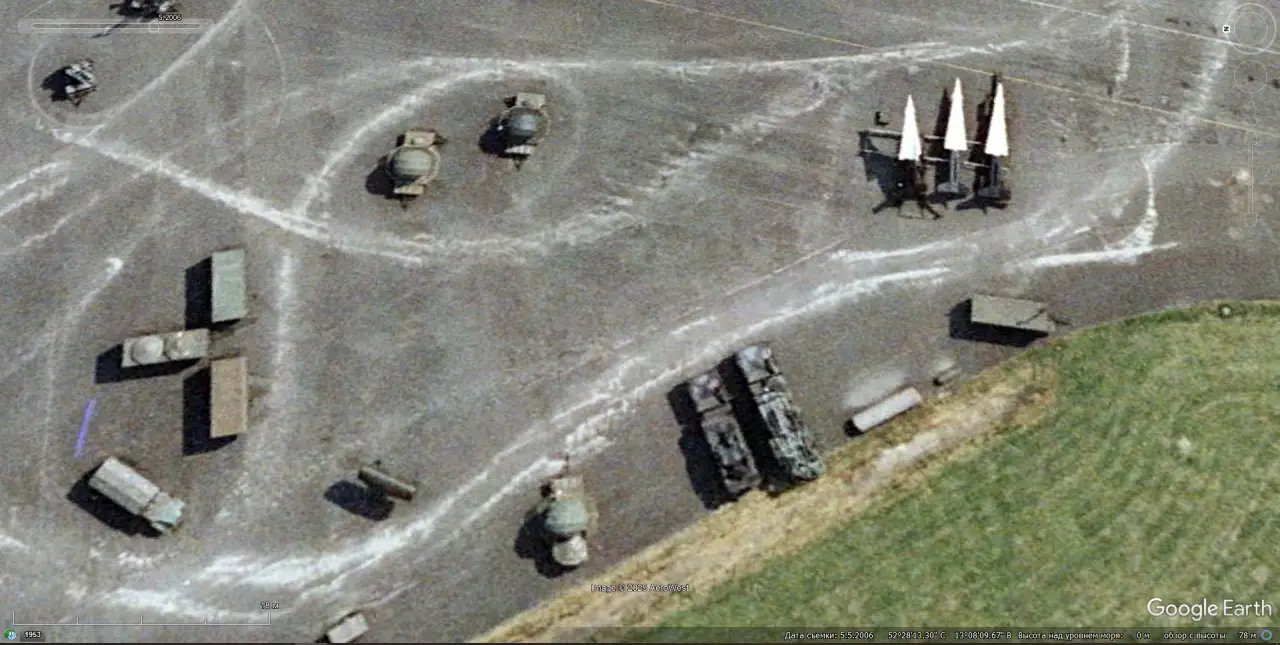

Спутниковый снимок Google Earth: элементы ЗРК MIM-23 Hawk в Военно-историческом музее — лётное поле Берлин-Гатов. Снимок сделан в сентябре 2023 года
Изначально при развёртывании в Северной Америке ЗРК «Хок» должны были закрыть бреши между дальнобойными ЗРК «Найк-Геркулес» и исключить возможность прорыва бомбардировщиков к охраняемым объектам. Но к моменту достижения маловысотными комплексами требуемого уровня боеготовности стало ясно, что основную угрозу для объектов на территории США представляют не бомбардировщики. Тем не менее несколько батарей «Хок» было развёрнуто на побережье, так как американская разведка получила информацию о вводе в состав ВМФ СССР подводных лодок с крылатыми ракетами. В 1960-е годы вероятность нанесения ими ядерных ударов по прибрежным районам США была высокой. В основном же «Хоки» размещались на передовых американских базах в Западной Европе и в Азии, в тех районах, куда могли долететь боевые самолёты советской фронтовой авиации.
Зенитные ракетные комплексы семейства «Хок» поставлялись в 25 стран Европы, Ближнего Востока, Азии и Африки. В общей сложности было изготовлено несколько сотен ЗРК и около 40 тыс. ракет нескольких модификаций. До настоящего времени дожили ЗРК модификации Improved HAWK («Улучшенный Хок»). Этот комплекс может поражать сверхзвуковые воздушные цели на дальностях от 1 до 40 км и высотах 0,03–18 км.
Наиболее совершенным в семействе стал Hawk XXI. В состав этого комплекса введены улучшенные ЗУР MIM-23K с дальностью стрельбы до 45 км и новой боевой частью с увеличенным радиусом поражения, а также новые многофункциональные маловысотные РЛС MPQ-64 Sentinel и новая станция наведения MPQ-61. Заявлено, что ЗРК Hawk XXI имеет расширенные возможности в части борьбы с крылатыми ракетами, а на дистанции до 20 км способен перехватывать оперативно-тактические баллистические ракеты.
Твердотопливная ракета MIM-23K с полуактивной радиолокационной ГСН весит 638 кг, масса боевой части – 75 кг. Средняя скорость полета около 500 м/с. Максимально допустимая перегрузка ракеты составляет 15 g. По дальности стрельбы, досягаемости по высоте и характеристикам манёвренности ЗУР «Улучшенный Хок» последних вариантов сравним с советским ЗРК «Бук-М1».
В настоящее время комплексы I-Hawk последних модификаций имеются на вооружении стран НАТО: Греции, Испании, Италии, Турции и Румынии.

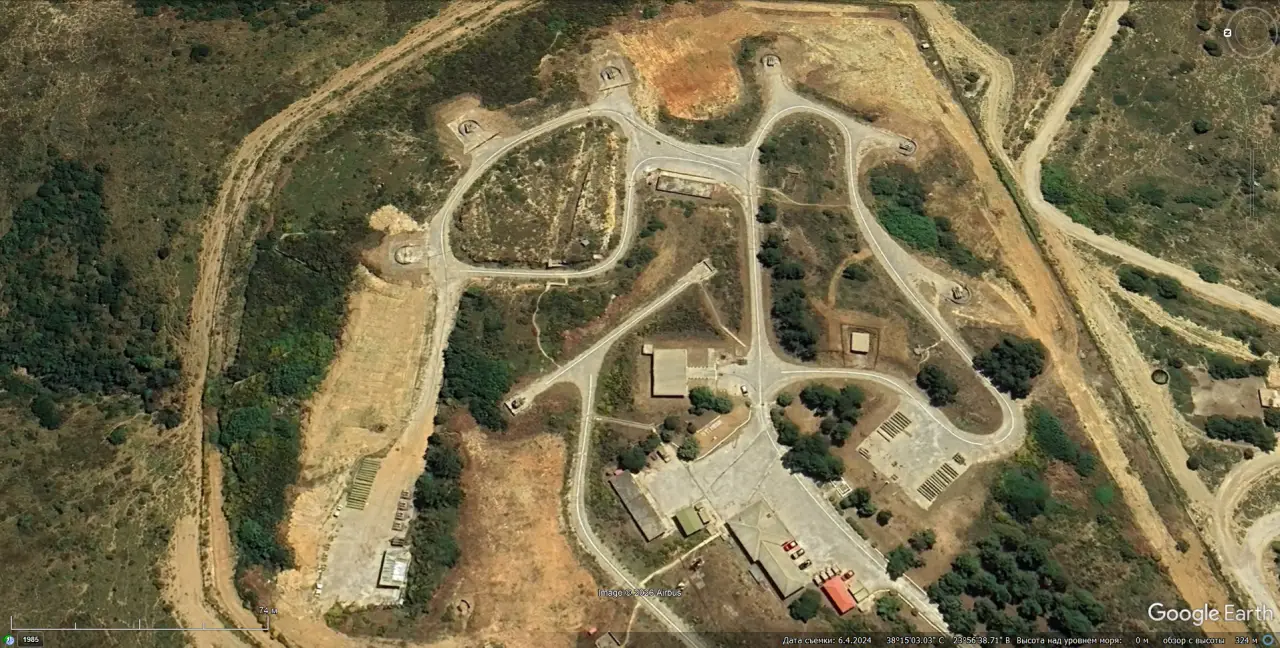

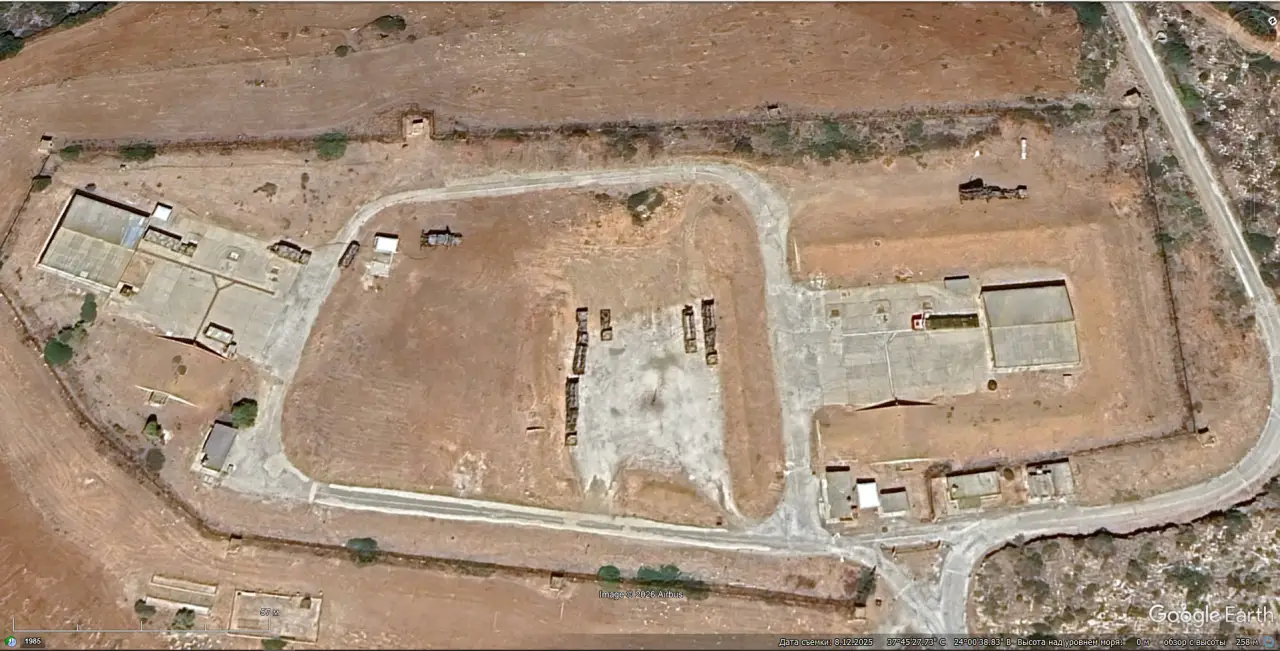

Спутниковый снимок Google Earth: позиция ЗРК MIM-23 I-Hawk западней Афин. Снимок сделан в июле 2023 года
Но не во всех этих странах ЗРК MIM-23 развёрнуты. Так, на территории Греции сейчас постоянно несут боевое дежурство шесть комплексов.

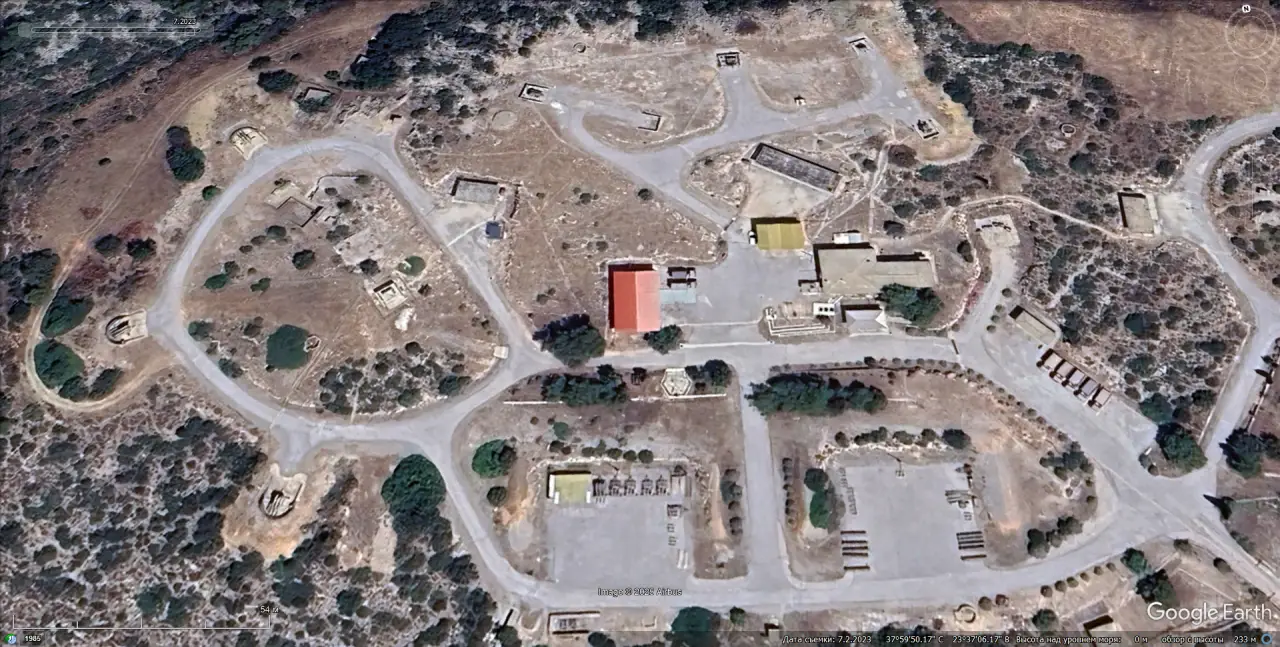

Спутниковый снимок Google Earth: позиция ЗРК MIM-23 I-Hawk в 6 км северо-восточней города Капандритион. Снимок сделан в июне 2024 года
В прошлом четыре испанских «Хока» контролировали подходы к Гибралтарскому проливу. Сейчас на этих бывших огневых позициях построены туристические отели и установлены ветрогенераторы.

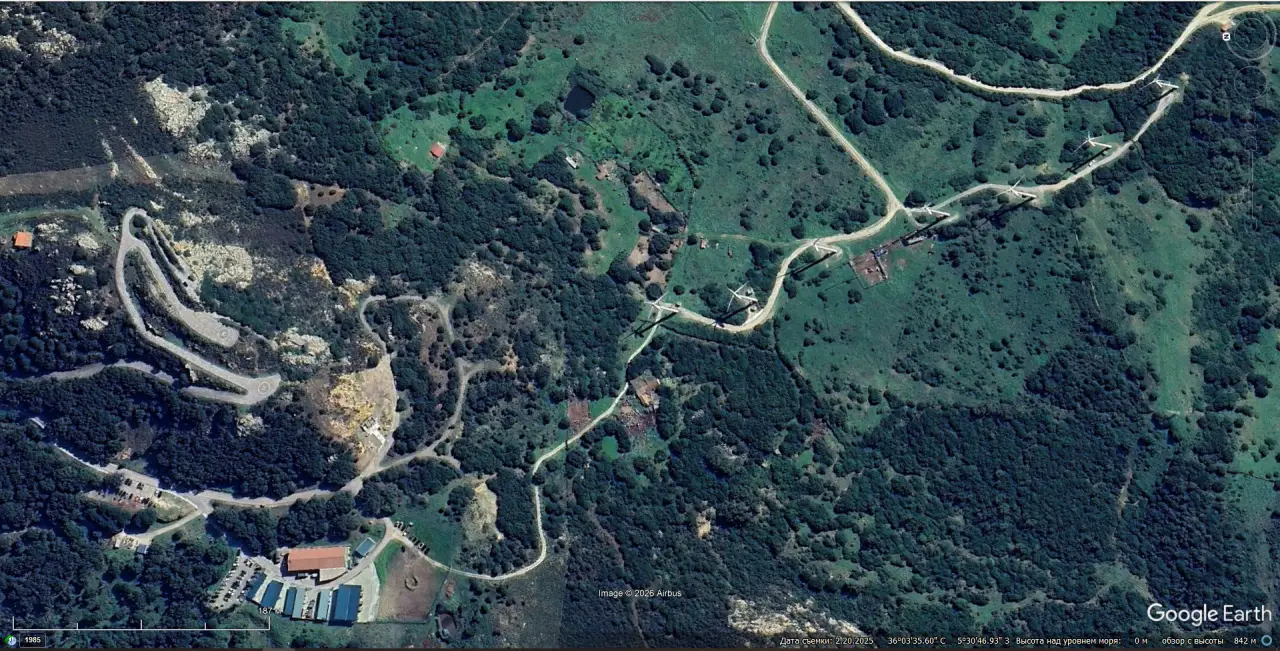

Спутниковый снимок Google Earth: бывшая позиция ЗРК MIM-23 I-Hawk на берегу Гибралтара с ветрогенераторами. Снимок сделан в феврале 2025 года
Постоянная огневая позиция для трёх батарей испанских ЗРК MIM-23 находилась в южном пригороде Севильи. Но в 2022 году комплексы американского производства сняли с боевого дежурства, и вместо них развёрнуты испанские ЗРК Spada 2000.

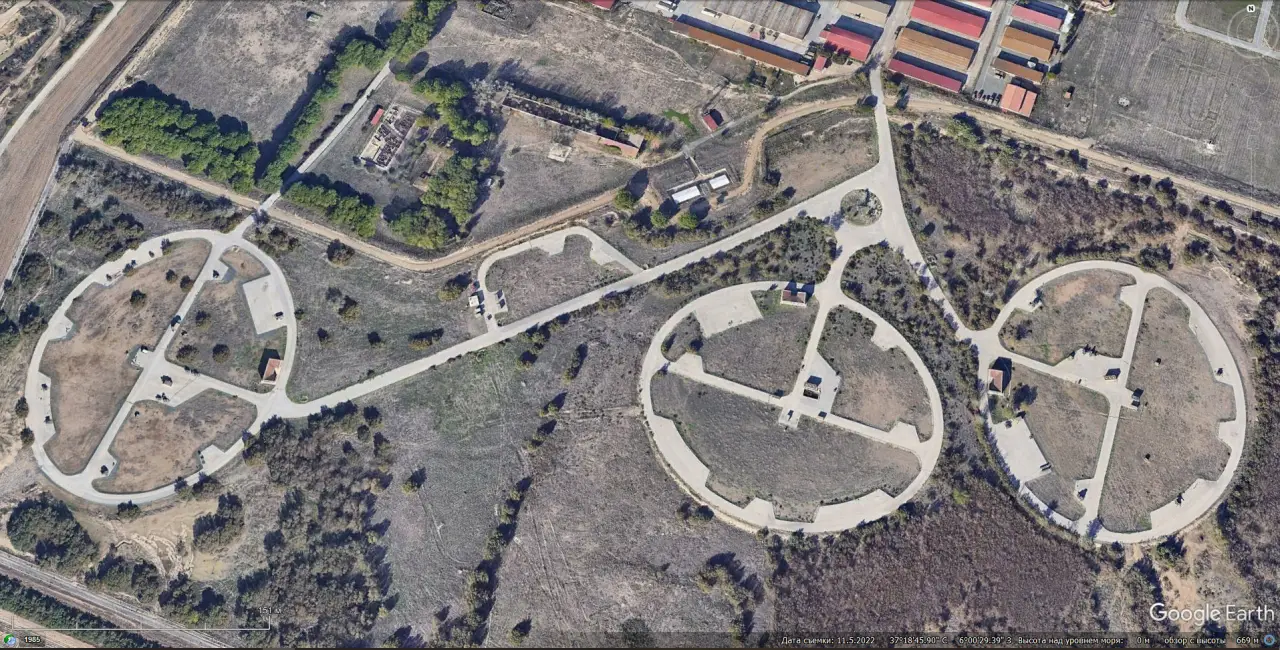

Спутниковый снимок Google Earth: позиция ЗРК MIM-23 I-Hawk в южном пригороде Севильи. Снимок сделан в декабре 2022 года
До 2012 года в Италии было развёрнуто семь «Хоков». Позже их поставили на хранение. В настоящее время судьба этих комплексов не известна.

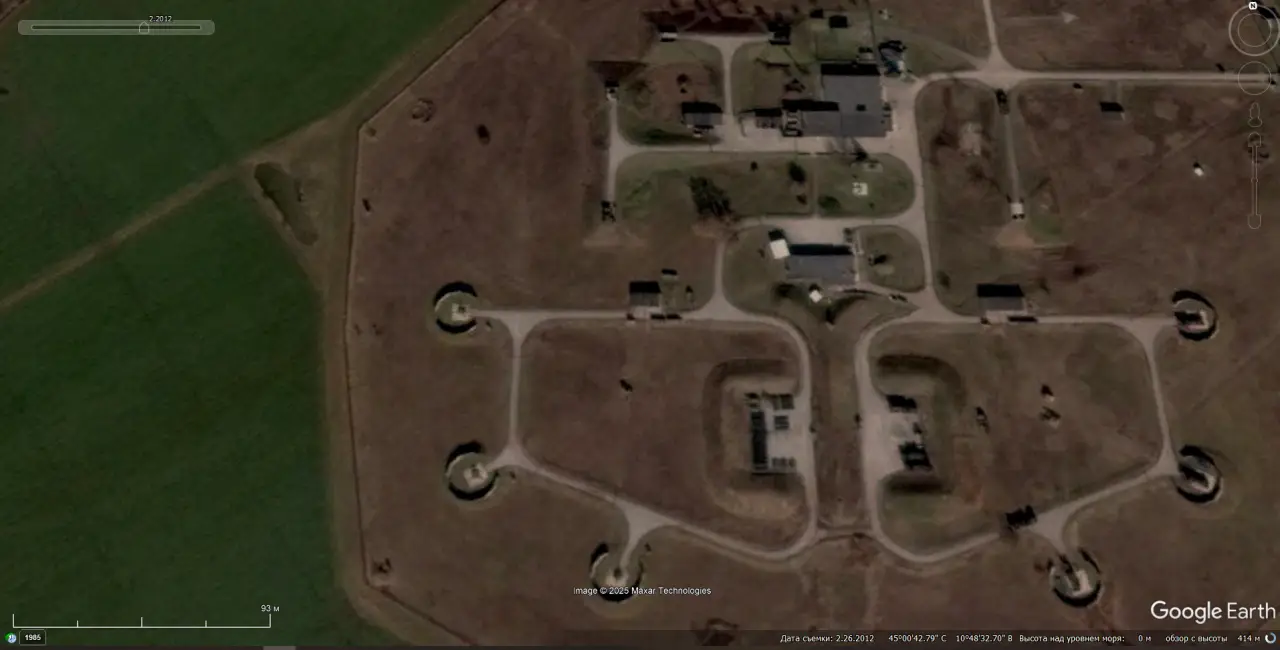

Спутниковый снимок Google Earth: позиция ЗРК MIM-23 I-Hawk в 5 км северо-восточней города Судзара. Снимок сделан в феврале 2012 года
ЗРК MIM-23В I-Hawk имелись в распоряжении Командования противовоздушной обороны Республики Корея. В начале XXI века на стационарных позициях размещалось более двадцати батарей MIM-23В I-Hawk.
Спутниковый снимок Google Earth: позиция ЗРК MIM-23В I-Hawk восточней Пусана. Снимок сделан в октябре 2022 года
По состоянию на 2022 год в строю оставалось несколько батарей, размещённых в южной части страны.
Спутниковый снимок Google Earth: позиция ЗРК MIM-23 I-Hawk южней Кванджу. Снимок сделан в декабре 2021 года
К 2024 году все «Усовершенствованные Хоки» были заменены на позициях современными корейскими ЗРК Cheolmae-2, а устаревшие комплексы отправлены на хранение.

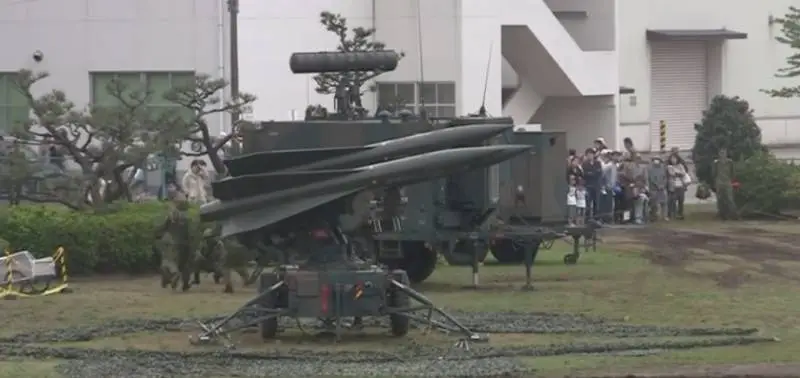

В японских Силах самообороны Японии до сих пор формально числятся ЗРК Hawk Type III, в составе которых имеется компьютеризированный универсальный командный пункт с собственным радиолокатором ближней зоны, способный видеть одновременно несколько маловысотных целей на удалении 60 км.
В этих модернизированных комплексах значительная часть американских электронных блоков заменена японскими. При этом удалось повысить устойчивость радиолокационной аппаратуры к активным помехам.

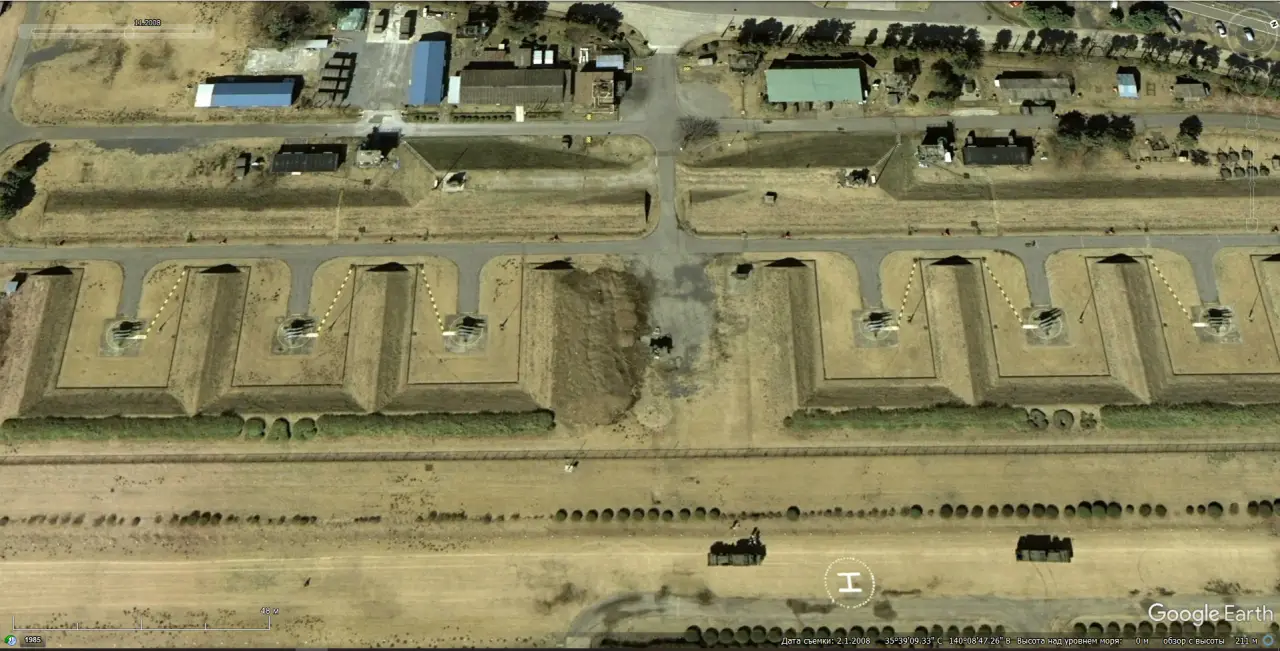

Спутниковый снимок Google Earth: позиция ЗРК Hawk Type III на военной базе Симошизу в Токио. Снимок сделан в феврале 2008 года
В настоящее время ЗРК Hawk Type III, нёсшие боевое дежурство на военных базах Сил самообороны, расположенных в окрестностях Токио, вытеснены новыми японскими противовоздушными комплексами Type 03.

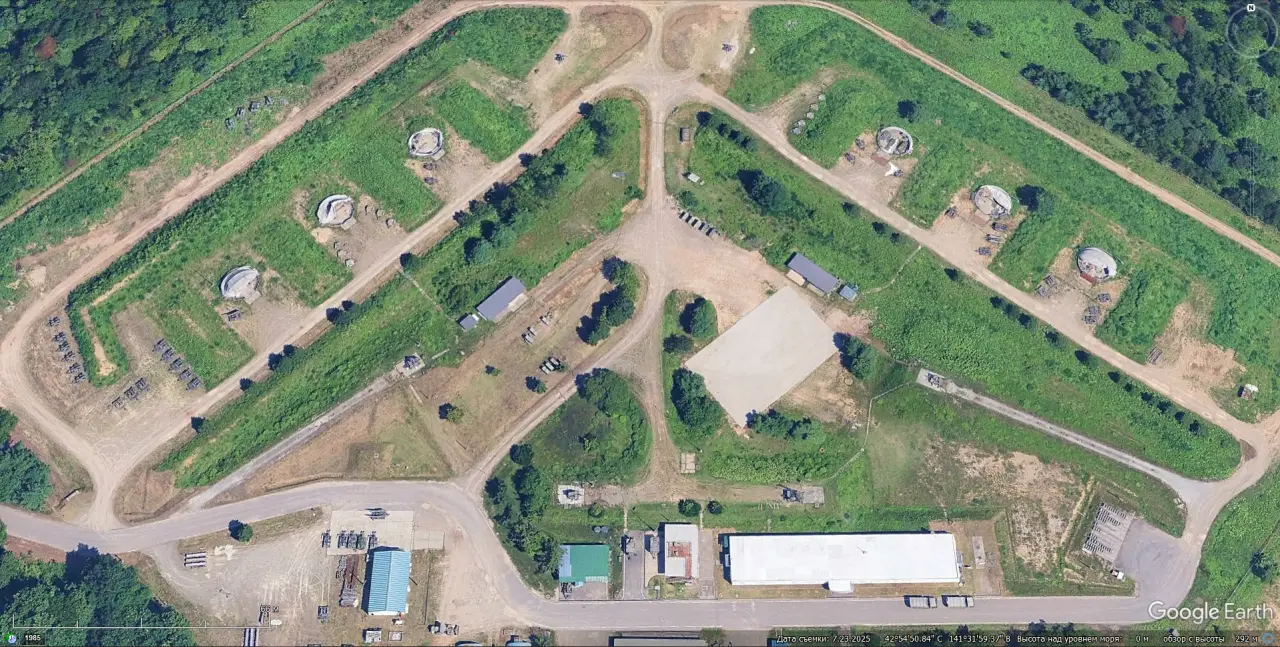

Спутниковый снимок Google Earth: позиция ЗРК Hawk Type III в северо-западном пригороде Токио. Снимок сделан в октябре 2009 года
Зенитные ракетные комплексы Hawk Type III до недавнего времени несли боевое дежурство в окрестностях авиабазы Титосэ на острове Хоккайдо. Для защиты пусковых установок от воздействия неблагоприятных метеорологических факторов использовались быстросъёмные куполообразные укрытия.

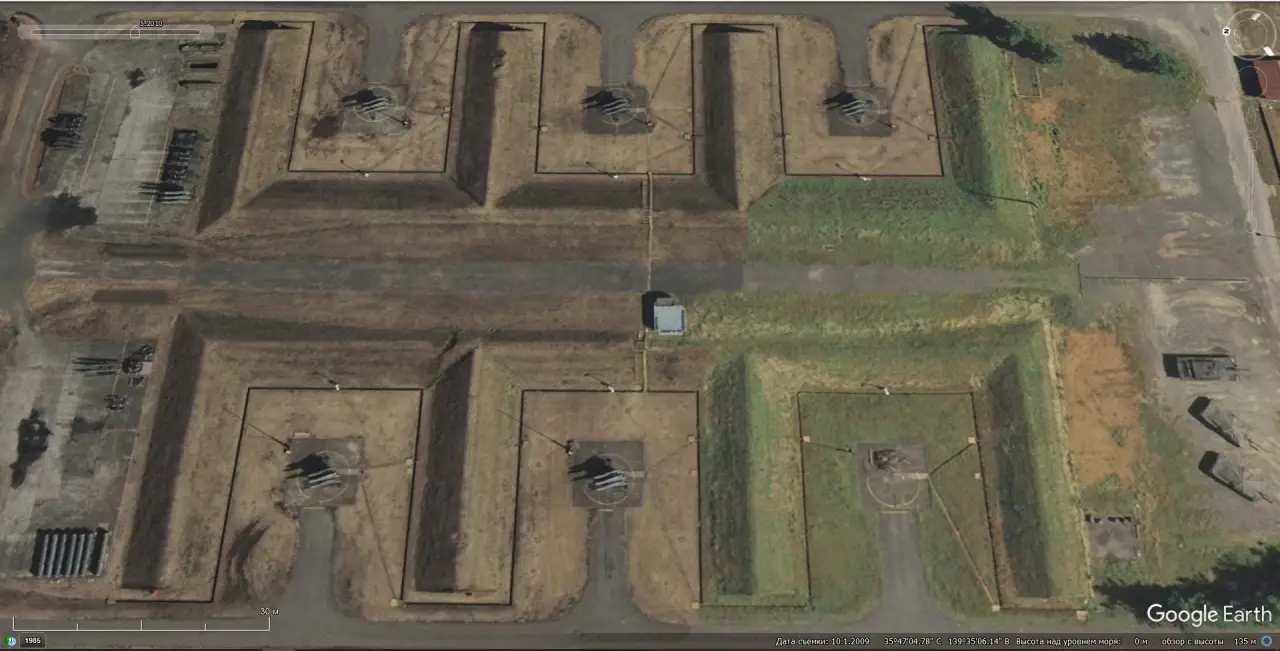

Спутниковый снимок Google Earth: позиция ЗРК Hawk Type III в окрестностях авиабазы Титосэ на острове Хоккайдо. Снимок сделан в июле 2025 года
На спутниковом снимке, датированном 23 июля 2025 года, видно, что пусковые установки изъяты со стартовых площадок, а элементы ЗРК готовятся к вывозу.
В Иордании в окрестностях столицы Аммана сохранилось несколько позиций ЗРК MIM-23 Hawk, но насколько эти комплексы работоспособны, неизвестно.

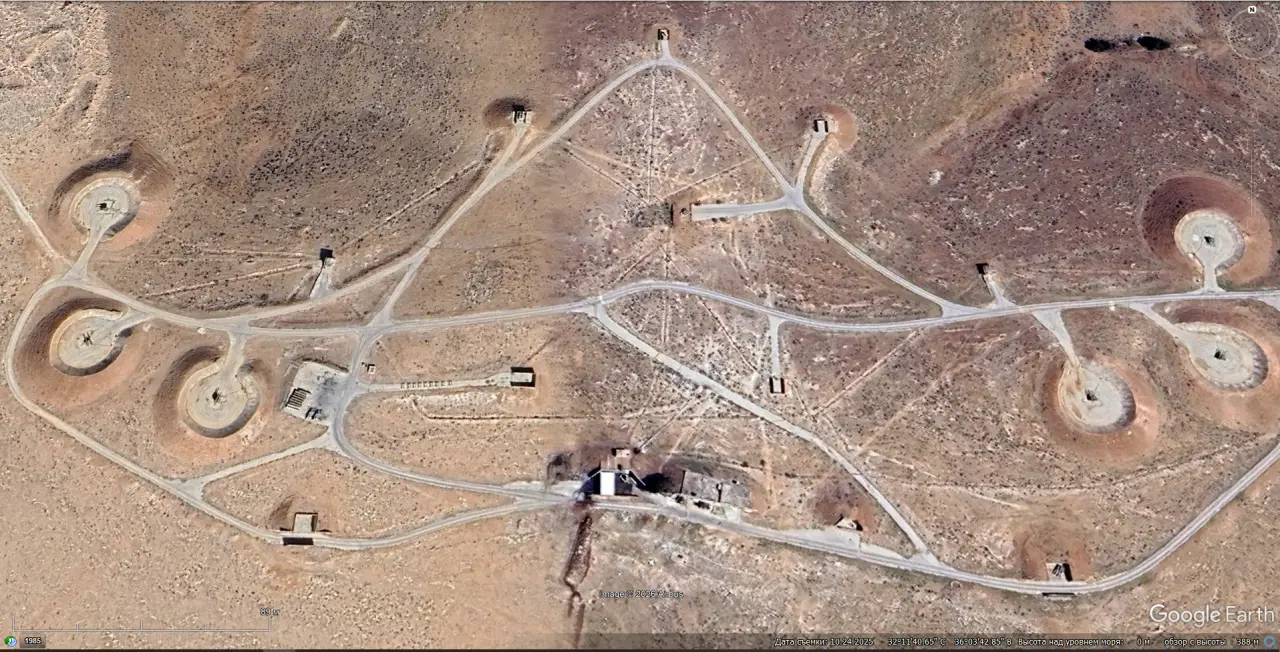

Спутниковый снимок Google Earth: позиция ЗРК MIM-23 I-Hawk к северу от Аммана. Снимок сделан в октябре 2025 года

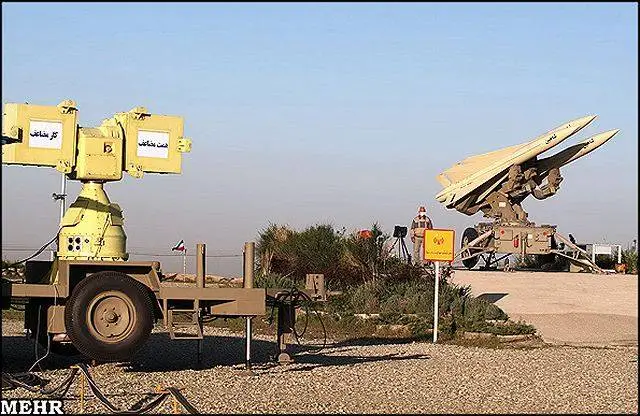

В Иране на базе закупленных при шахе I-Hawk создан и серийно выпускался ЗРК Mersad с зенитной ракетой Shahin, скопированной с ЗУР MIM-23В.
В 2011 была обнародована информация о введении в состав ЗРК Mersad новой ЗУР Shalamcheh, в которой по сравнению с ракетой Shahin улучшена помехозащищённость и увеличена вероятность поражения. Внешне она не отличается от прежних американских и иранских ракет семейства I-Hawk. Согласно заявлениям иранцев, в новой ракете используются усовершенствованная система наведения и более эффективная боевая часть. Благодаря использованию улучшенной рецептуры твердого топлива мощность двигателя возросла и дальность стрельбы увеличена до 40 км. Помимо буксируемого варианта, с целью повышения мобильности выпущено несколько ЗРК Mersad на самоходных колёсных шасси. На огневой позиции все элементы комплекса соединяются между собой кабельными линиями. Однако самоходный вариант большого распространения не получил.

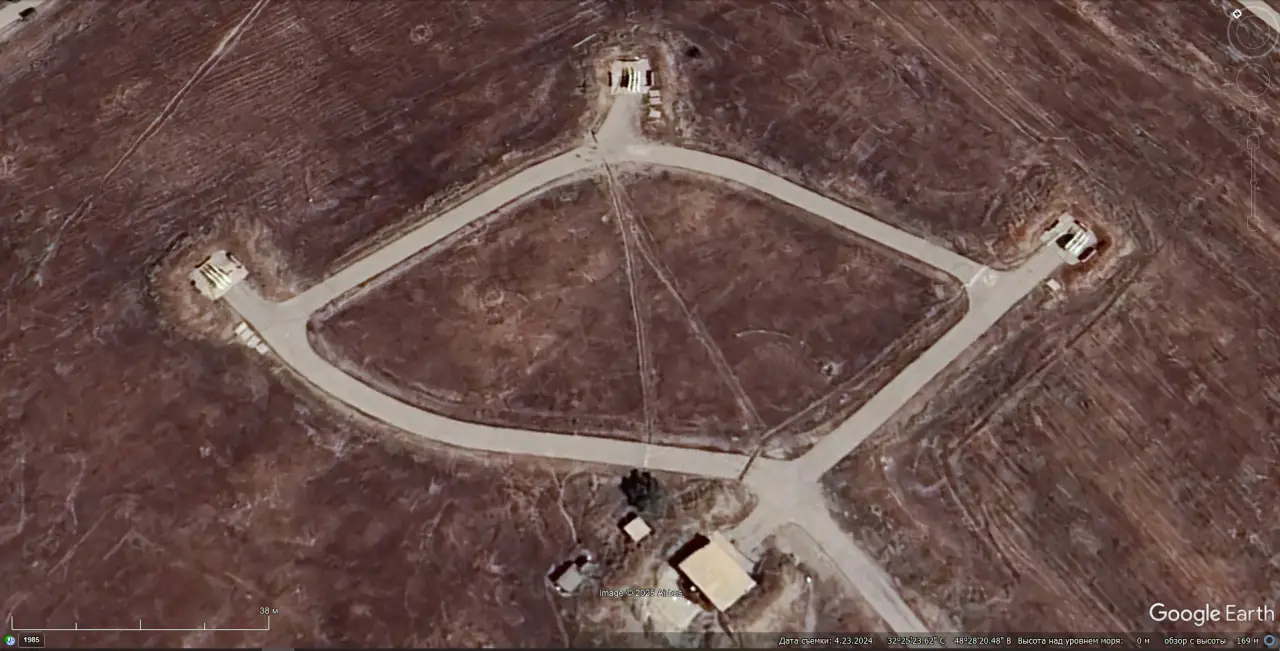

Спутниковый снимок Google Earth: позиция ЗРК Mersad в восточном пригороде города Дизфуль. Снимок сделан в апреле 2024 года
До недавнего времени в Иране было развёрнуто примерно полтора десятка ЗРК Mersad, которые полностью заменили изношенные MIM-23 I-Hawk американского производства.
Спутниковые снимки ЗРК MIM-104 Patriot
До недавнего времени в распоряжении зенитных подразделений Сухопутных войск Армии США имелось до 80 ЗРК MIM-104 Patriot модификаций PAC-2 и PAC-3. Часть этой техники находится на хранении на военных базах Форт-Худ и Форт-Блисс. Ещё около полусотни «Пэтриотов» экспортировано иностранным покупателям. Для американских и экспортных ЗРК произведено более 10 000 зенитных ракет.

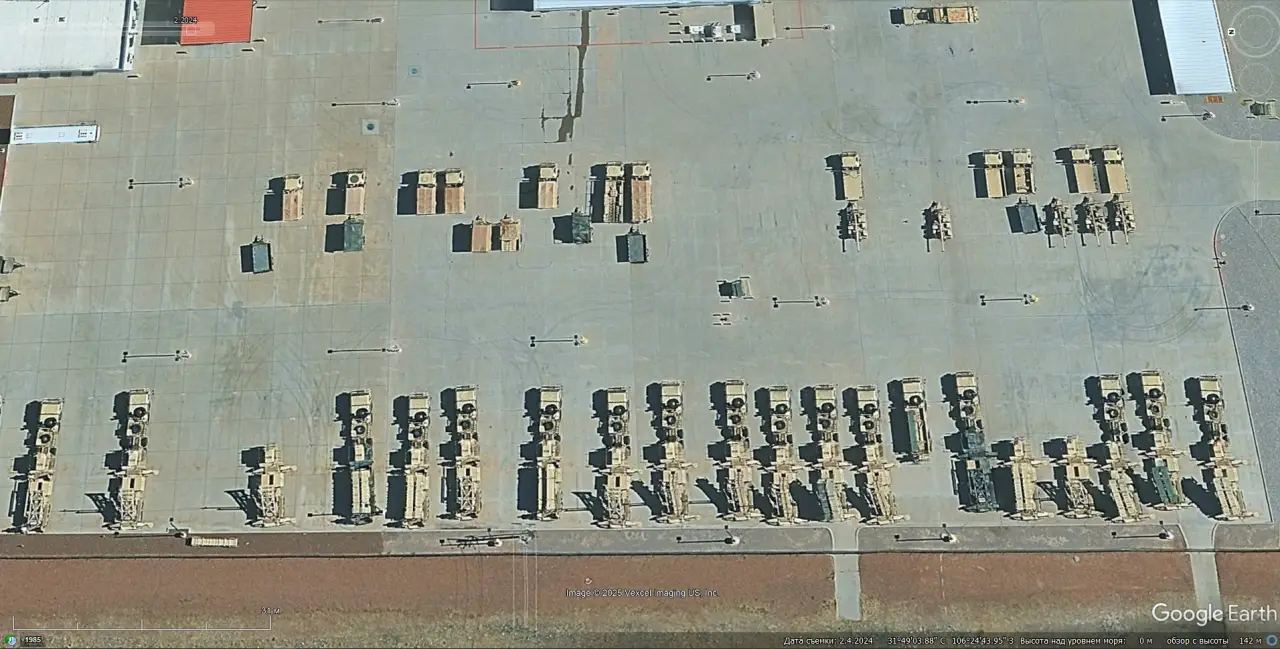

Спутниковый снимок Google Earth: элементы ЗРК Patriot хранящиеся на военной базе Форт-Блисс. Снимок сделан в феврале 2024 года
Эксплуатантами ЗРК «Пэтриот» помимо США являются: Египет, Германия, Греция, Голландия, Иордания, Испания, Катар, Кувейт, Объединённые Арабские Эмираты, Польша, Республика Корея, Румыния, Саудовская Аравия, Тайвань, Украина, Швеция и Япония.
В составе зенитного дивизиона может быть до шести огневых батарей. Батарея «Пэтриот» включает в себя: командный пункт AN/MSQ-104, многофункциональную РЛС AN/MPQ-53 (для PAC-2) или AN/MPQ-65 (для PAC-3), до восьми (обычно пять-шесть) самоходных или буксируемых пусковых установок с четырьмя ЗУР MIM-104 C/D/E на каждой, источники энергоснабжения AN/MJQ-20, средства связи и антенно-мачтовые устройства, транспортно-заряжающие машины, мобильный пункт технического обслуживания, тягачи и транспортные машины.

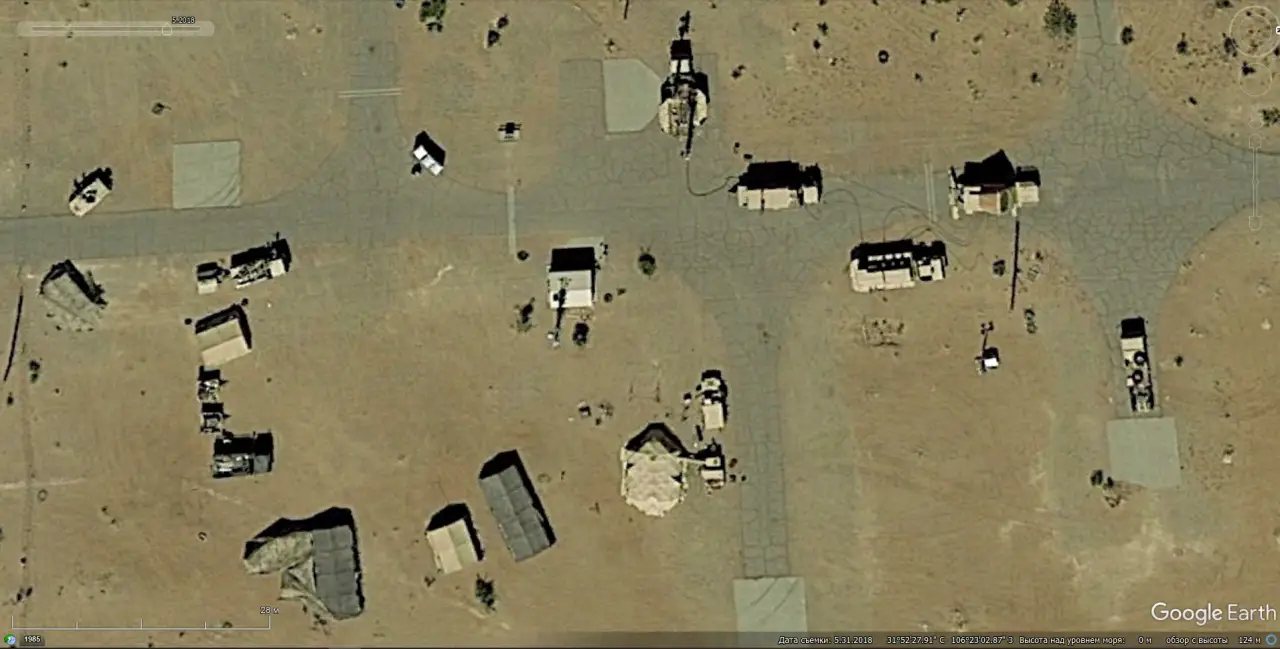

Спутниковый снимок Google Earth: элементы управления, энергоснабжения, связи и радиолокационные средства ЗРК Patriot развёрнутые в ходе учений на площадке неподалёку от Форт-Блисс. Снимок сделан в мае 2018 года
На территории США развёртывание ЗРК Patriot осуществляется только в тренировочных целях, а также для проведения контрольно-учебных и испытательных стрельб.

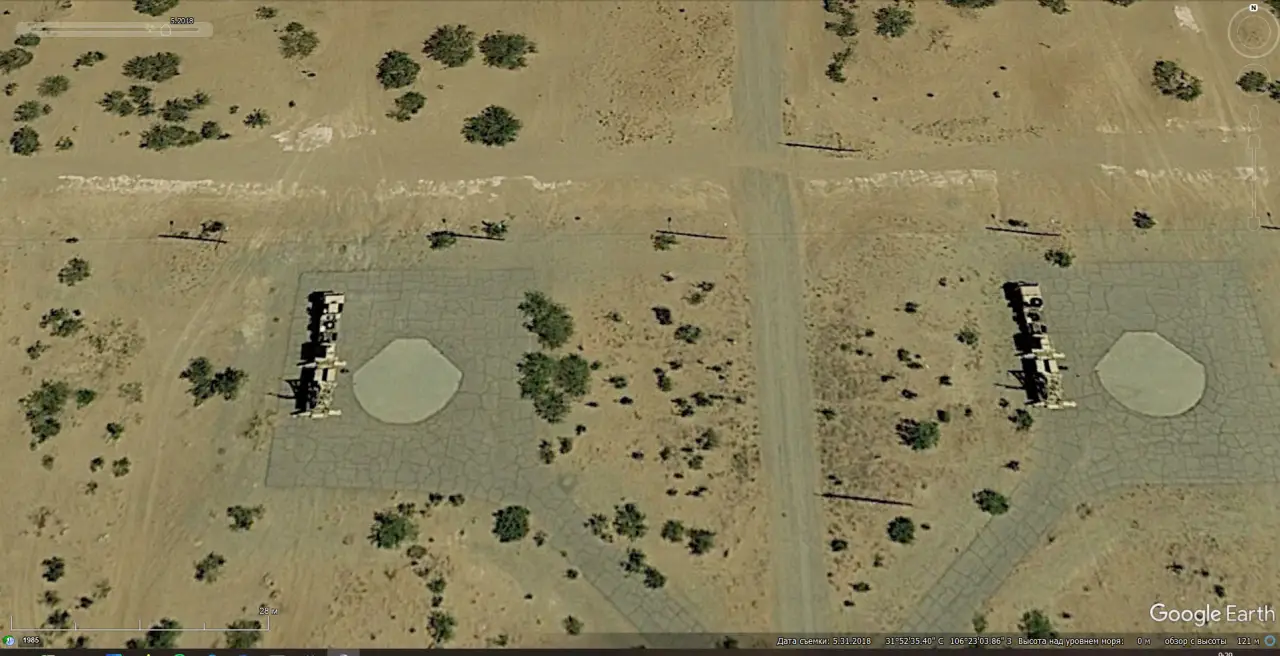

Спутниковый снимок Google Earth: пусковые установки ЗРК Patriot на позиции неподалёку от Форт-Блисс. Снимок сделан в мае 2018 года
Из европейских стран НАТО наибольшее число развёрнутых на позициях «Пэтриотов» имеется в Греции. Впрочем, в большинстве случаев греческие комплексы несут дежурство неполным составом, и разворачивается не более трёх пусковых установок.
Спутниковый снимок Google Earth: позиция ЗРК MIM-104 Patriot PAC-2 в 6 км южней города Каратея. Снимок сделан в августе 2025 года
Согласно справочным данным, в составе шести ракетных эскадрилий ВВС, вооруженных ЗРК Patriot PAC-2 (GEM-T), имеется 36 ПУ, общий боекомплект превышает 300 ракет.

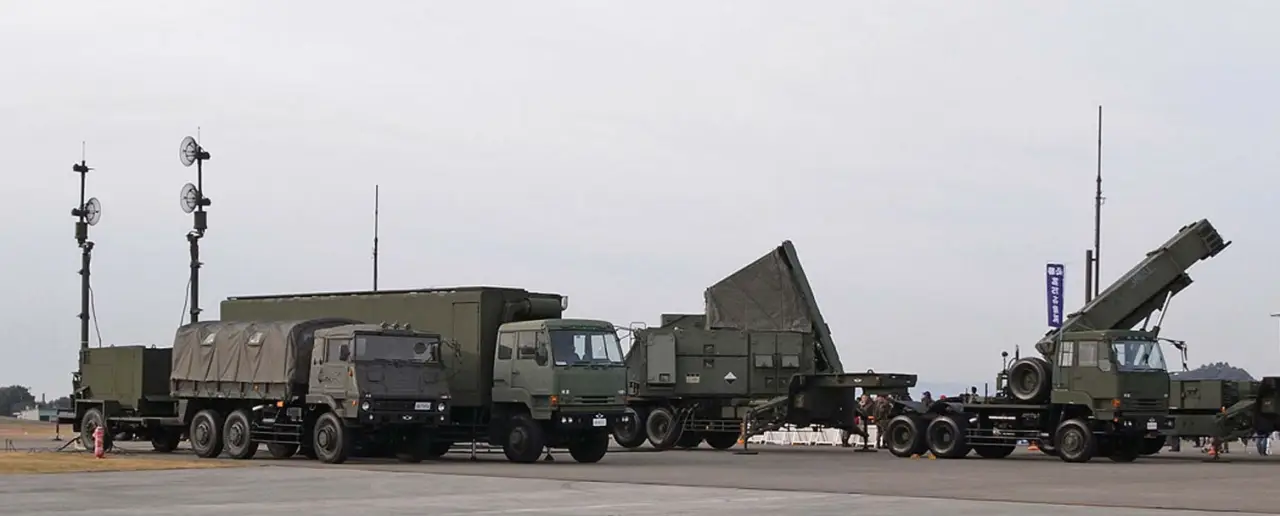

Одной из стран, где импортированные из США «Пэтриоты» находятся в высокой степени боевой готовности, является Япония. С 1990 по 1996 год эта страна приобрела 20 батарей Patriot PAC-2.
Данная модификация была в основном заточена на борьбу с аэродинамическими целями и в ходе боевых действий на Ближнем Востоке продемонстрировала не слишком высокую эффективность против иракских оперативно-тактических баллистических ракет. В связи с северокорейской ракетной угрозой, начиная с 2007 года Воздушные силы самообороны дополнительно получили шесть батарей ЗРК Patriot PAC-3. В 2010 году стартовала программа капитального ремонта и модернизации выработавших свой ресурс ЗРК Patriot PAC-2. При этом часть имеющихся комплексов довели до уровня PAC-3. Всего в РАС-3 переделали 16 комплексов предыдущей модификации. Этот вариант, обладающий ограниченными противоракетными возможностями, может бороться с аэродинамическими целями на дальности до 100 км, досягаемость по высоте составляет 25 км.

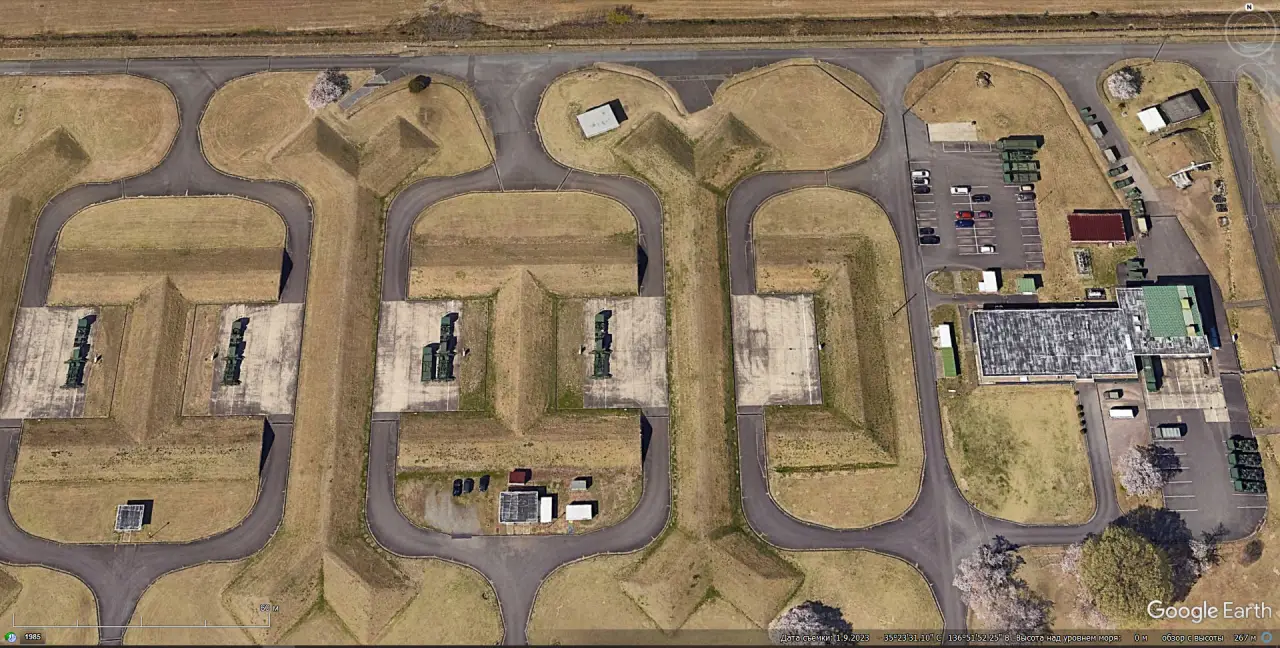

Спутниковый снимок Google Earth: позиция ЗРК Patriot PAC-3 на авиабазе Гифу. Снимок сделан в январе 2023 года
Начиная с 2015 года ЗРК Patriot PAC-3 поэтапно модернизируются в PAC-3 MSE. Максимальная дальность перехвата баллистических целей у этой модификации составляет 24 км. Максимальная скорость полёта ЗУР – 1480 м/с. Вероятность поражения боевой части ОТР – 0,6–0,8. Для модернизированных комплексов «Пэтриот» в США закуплена партия из 32 ЗУР MIM-104F (MSE). Но большая часть стоящих на вооружении Воздушных сил самообороны Японии ЗРК Patriot PAC-3 MSE должна быть оснащена зенитными ракетами, произведёнными по лицензии.
Спутниковый снимок Google Earth: ЗРК Patriot PAC-3 хранящийся на авиабазе Хамамацу. Снимок сделан в декабре 2023 года
В период наибольшей боевой готовности на позициях было развернуто 24 батареи (480 готовых к применению ЗУР). После 2018 года количество развёрнутых «Пэтриотов» снизилось, и в настоящее время число боеготовых батарей не превышает двух десятков.
Спутниковый снимок Google Earth: позиция ЗРК Patriot PAC-3 в северо-восточном пригороде Токио. Снимок сделан в декабре 2024 года
При этом большая часть комплексов Воздушных сил самообороны несёт дежурство усечённым составом, и вместо пяти пусковых установок на позиции имеется три-четыре ПУ.
В связи с необходимостью замены выработавшего свой ресурс ЗРК MIM-14 Nike-Hercules в 2007 году правительство Республики Корея выкупило в ФРГ восемь батарей MIM-104D Patriot PAC-2 GEM. В 2008 году бывшие немецкие зенитные ракетные комплексы прибыли в учебный центр ПВО недалеко от города Тэгу, где осуществлялась подготовка корейских расчётов.

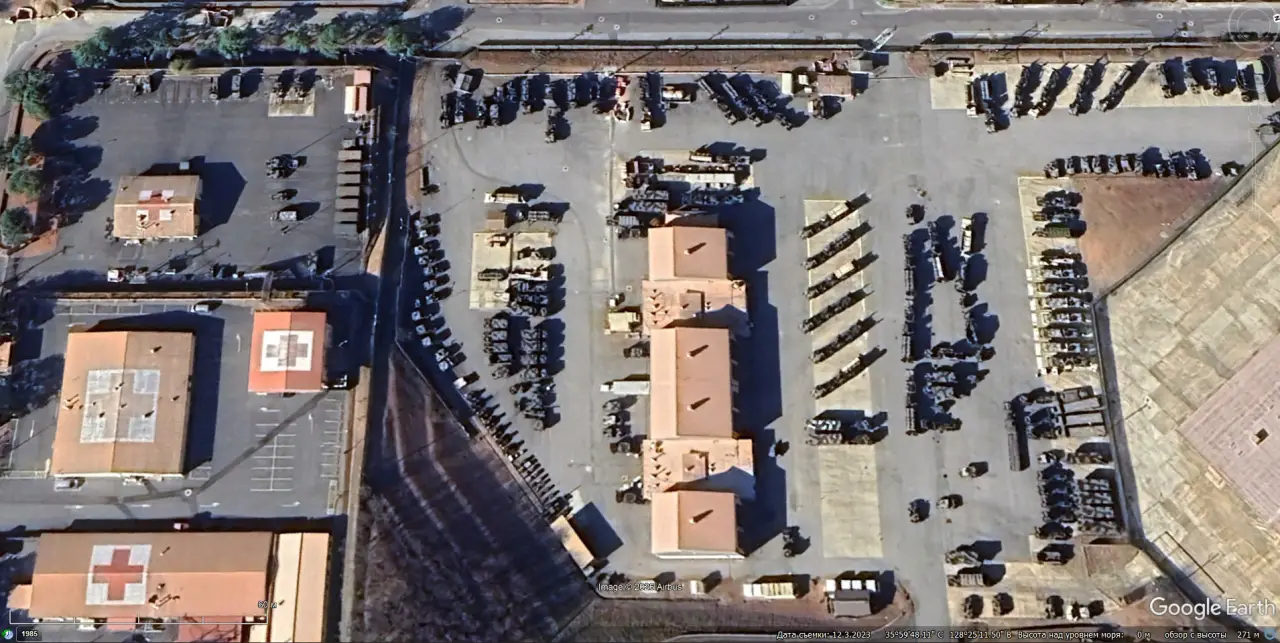

Спутниковый снимок Google Earth: элементы ЗРК Patriot на военной базе в 15 км северней города Тэгу. Снимок сделан в декабре 2023 года
В 2015 году американская корпорация Raytheon получила контракт стоимостью $769,4 млн на доведение южнокорейских ЗРК «Пэтриот» до уровня РАС-3, и после модернизации купленных в Германии Patriot PAC-2 GEM их противоракетные возможности существенно возросли.

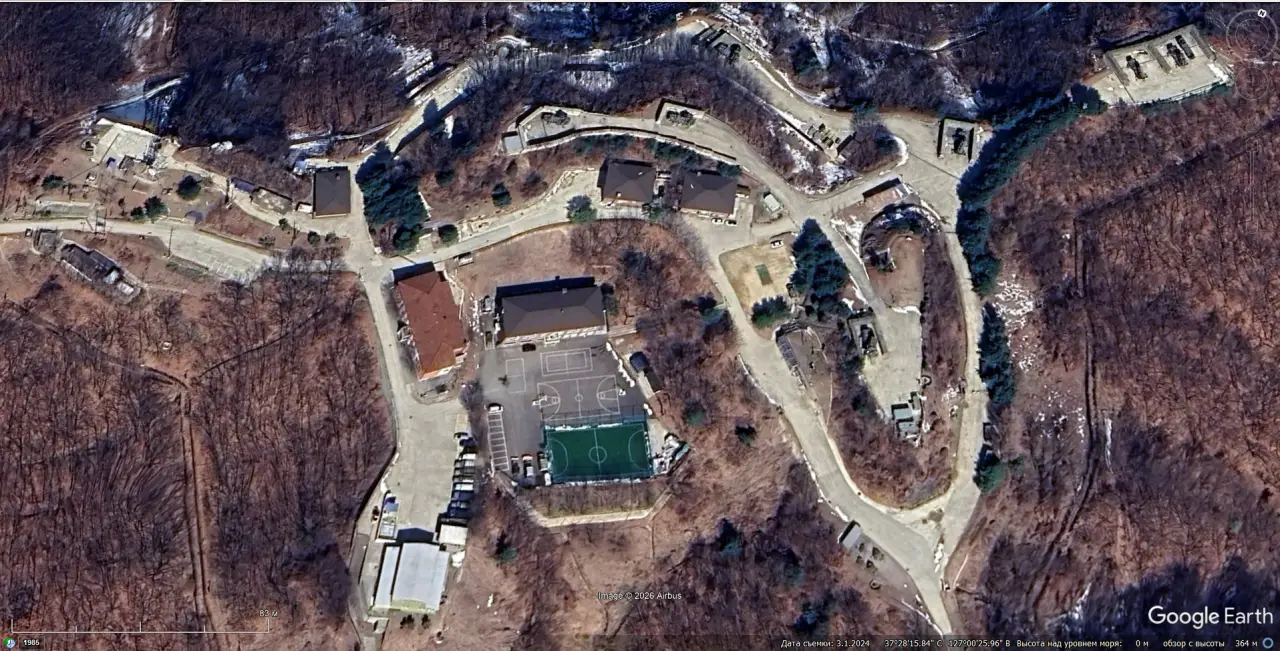

Спутниковый снимок Google Earth: позиция ЗРК Patriot восточней Сеула. Снимок сделан в марте 2024 года
В данный момент противовоздушные комплексы «Пэтриот» дислоцированы в северных и центральных районах Республики Корея. С учётом ограниченной дальности перехвата баллистических оперативно-тактических ракет ЗРК развёрнуты в окрестностях крупных южнокорейских военных баз и важных административно-промышленных центров. Например, в окрестностях Сеула в настоящее время размещены три батареи. Для части ЗРК «Пэтриот» использованы бывшие позиции ЗРК «Хок».
Также на территории Южной Кореи имеются комплексы «Пэтриот», предназначенные для защиты военных объектов США.

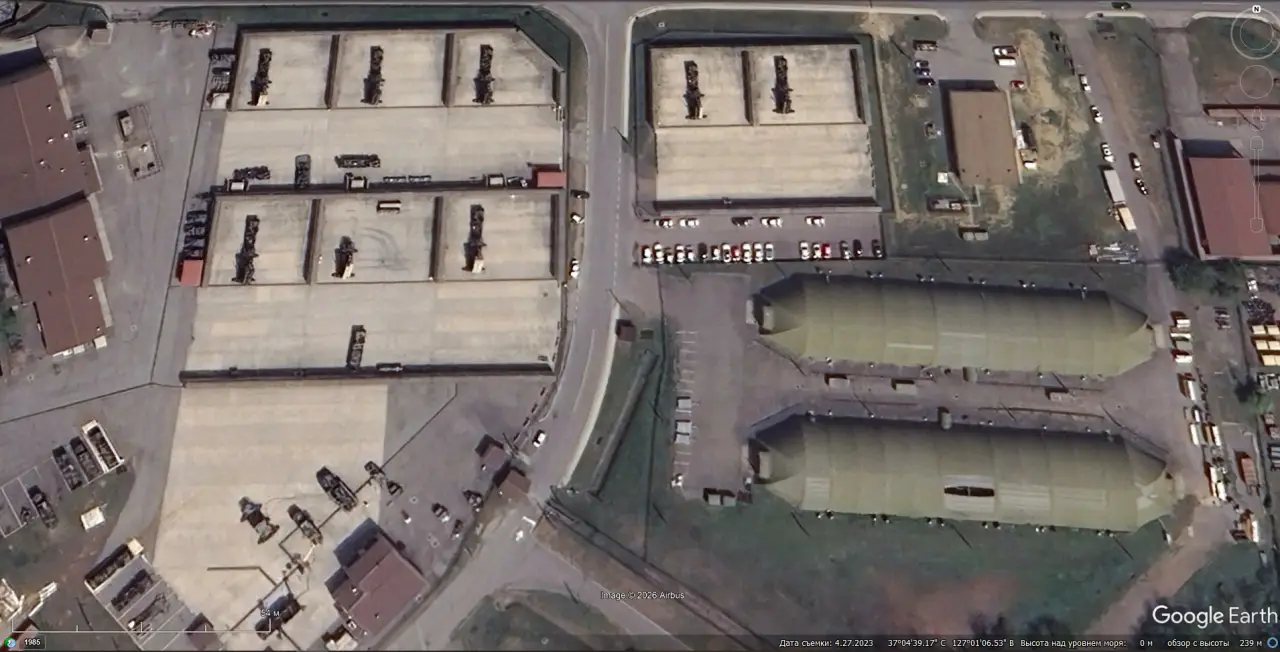

Спутниковый снимок Googlе Earth: позиция ЗРК Patriot PAC-3 MSE на авиабазе Осан. Снимок сделан в апреле 2023 года
В настоящее время четыре батареи Patriot PAC-3 MSE 35-й бригады ПВО армии США развёрнуты на американских авиабазах Осан, Кунсан и на южнокорейской авиабазе Сувон.
Спутниковые снимки ЗРК NASAMS
После событий 11 сентября 2001 года в Вашингтоне неподалёку от Белого дома были развернуты две батареи ЗРК ближней зоны AN/TWQ-1 Avenger. Однако это было скорее психологической мерой, так как войсковой комплекс малой дальности, использующий для поражения воздушных целей лёгкие ракеты FIM-92 Stinger с ТГС, вряд ли был способен сбить с «боевого курса» пикирующий многотонный реактивный авиалайнер. В то же время американская администрация по ряду причин сочла неприемлемым размещение в Вашингтоне дальнобойных ЗРК Patriot. Компромиссом стало принятие на вооружение и развёртывание на стационарных позициях в окрестностях Вашингтона трёх пусковых установок ЗРК NASAMS.

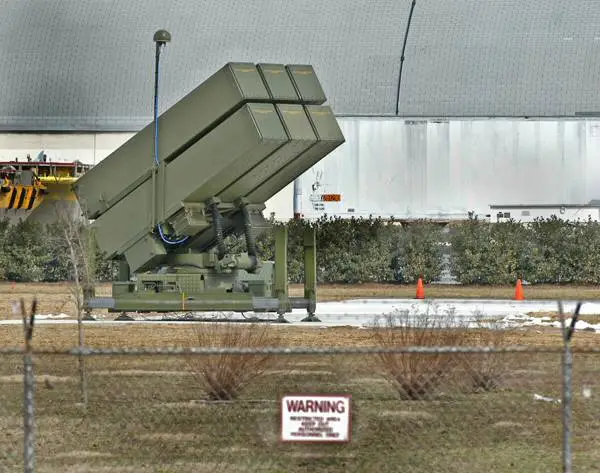

Пусковая установка ЗРК NASAMS на авиабазе Эндрюс в окрестностях Вашингтона
Выдачу целеуказания для ЗРК NASAMS осуществляет РЛС AN/MP-64F1. Эта станция способна взять на сопровождение цель типа «истребитель» на дистанции 75 км. Радиолокатор размещён в центре Вашингтона на охраняемой площадке. Три пусковые установки расположены на расстоянии 20 км от РЛС обнаружения. Благодаря разнесению ПУ достигается большая зона поражения.

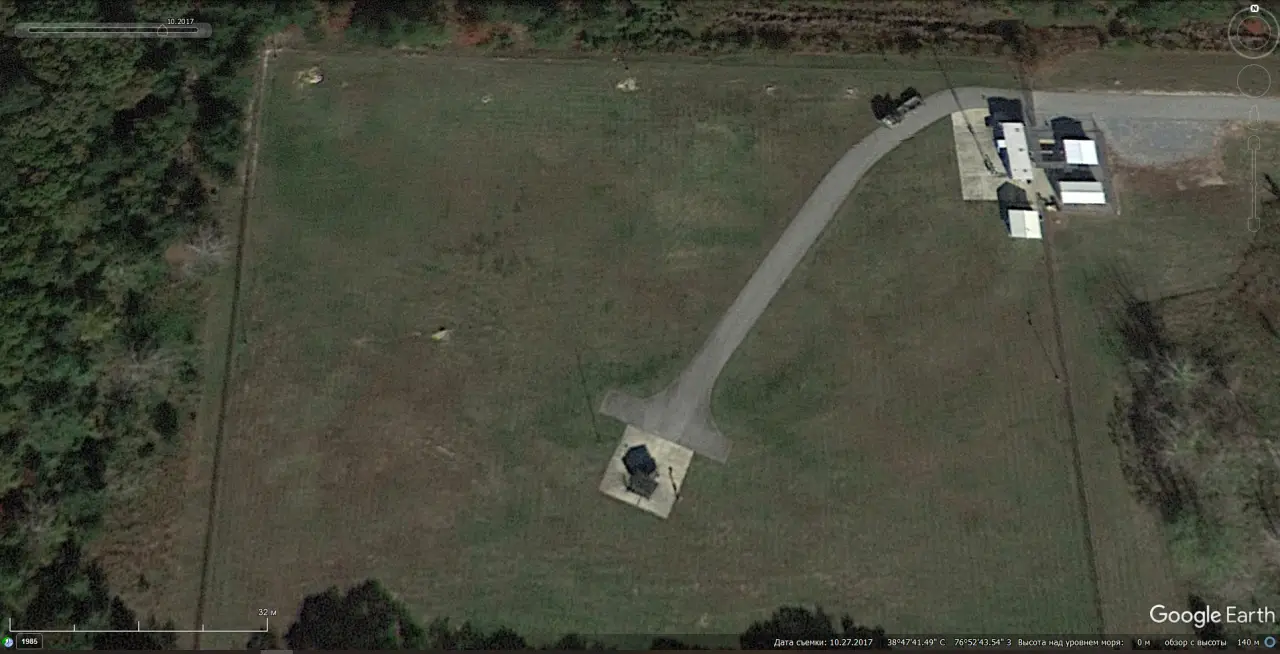

Спутниковый снимок Googlе Earth: пусковая установка ЗРК NASAMS на авиабазе Эндрюс в окрестностях Вашингтона. Снимок сделан в октябре 2017 года
Разработкой данного ЗРК с 1989 по 1993 год занимались американская Raytheon и норвежская Norsk Forsvarteknologia. В качестве средства поражения в ЗРК NASAMS используются авиационные ракеты AIM-120 AMRAAM. Изначально комплекс создавался для замены ЗРК Improved Hawk, и разработчики рассчитывали на принятие его на вооружение в США. Однако в связи с окончанием «холодной войны» масштабных заказов не последовало.

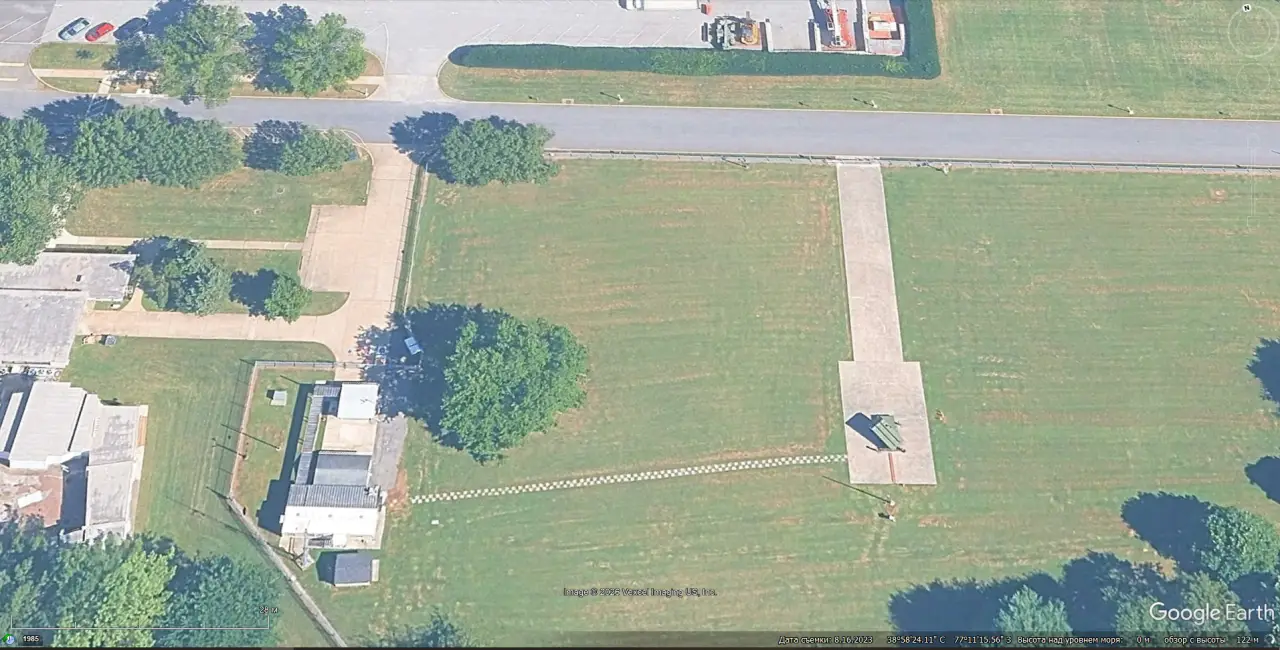

Спутниковый снимок Googlе Earth: пусковая установка ЗРК NASAMS на испытательном объекте ВМС США David Taylor Model Basin к юго-западу от Вашингтона
ЗРК NASAMS способен эффективно бороться с маневрирующими аэродинамическим целям на средних высотах, на дальности 2,5-25 км и высоте – 0,03-16 км, что позволяет сбить нарушителя еще до того, как он приблизится к Белому дому.
Продолжение следует...
